Относительно недавно на Onlinetrade появились блоки питания от 1stplayer серии NGDP Gold по интересной цене, и мы сделали на него обзор.

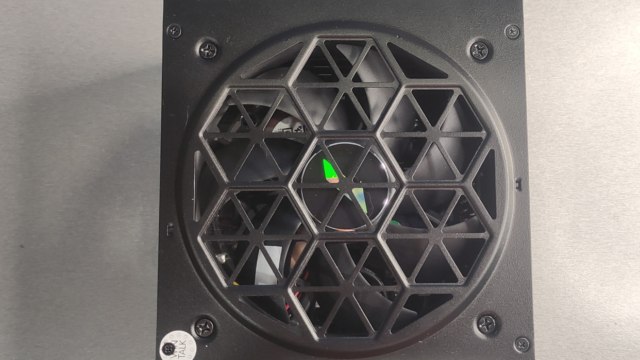

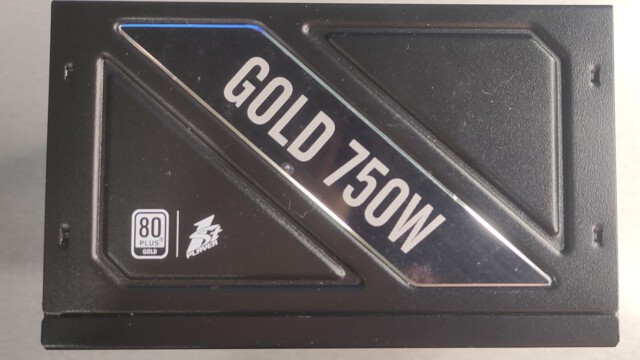

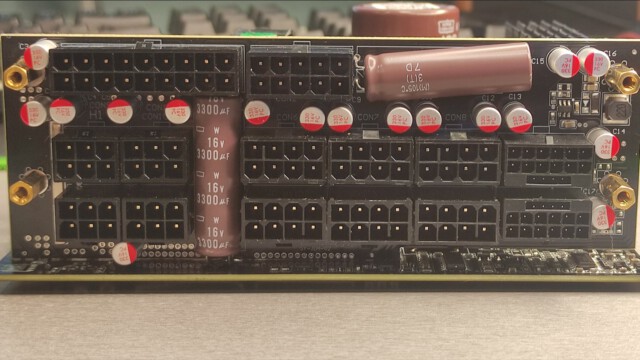

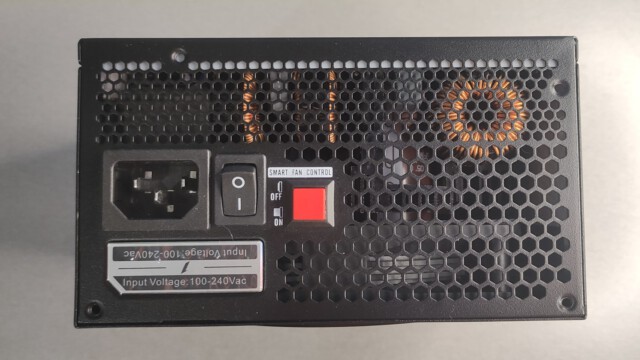

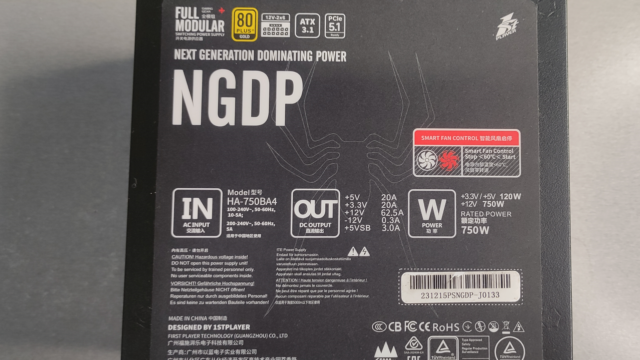

Фото снаружи:

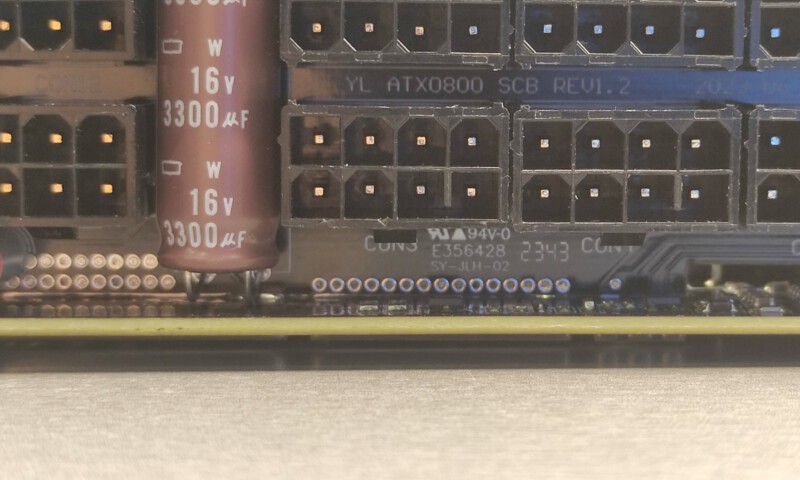

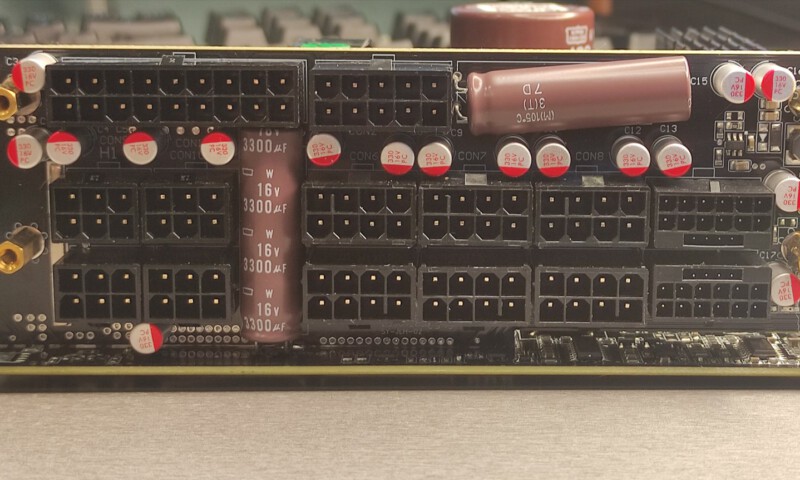

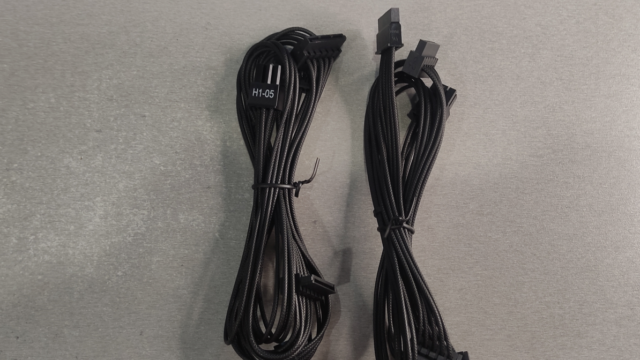

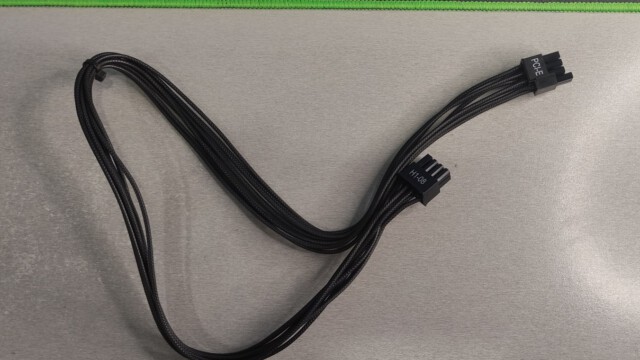

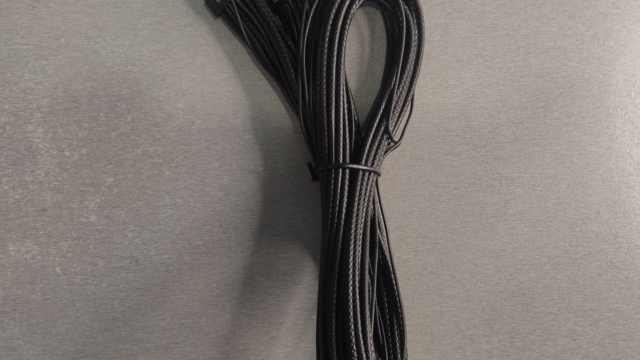

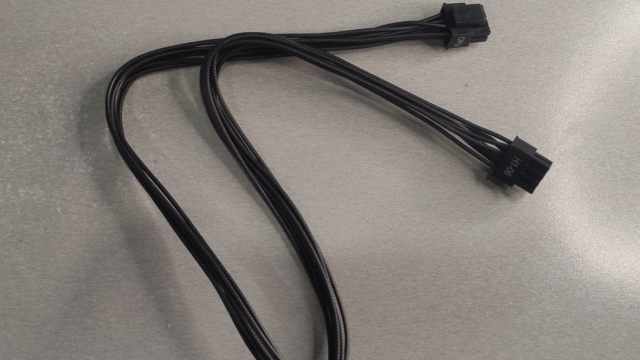

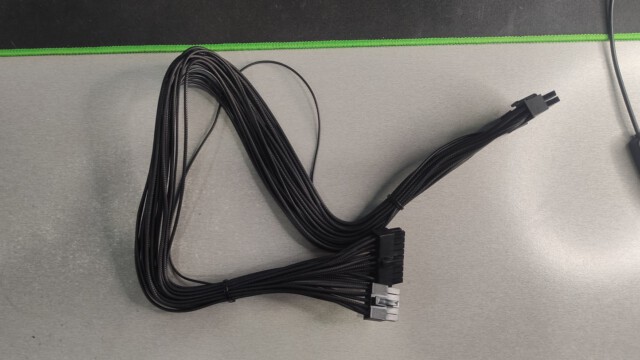

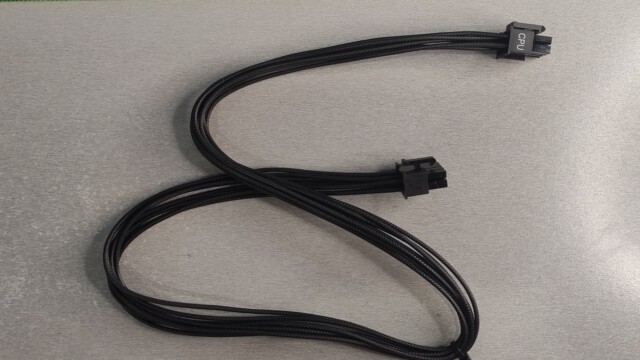

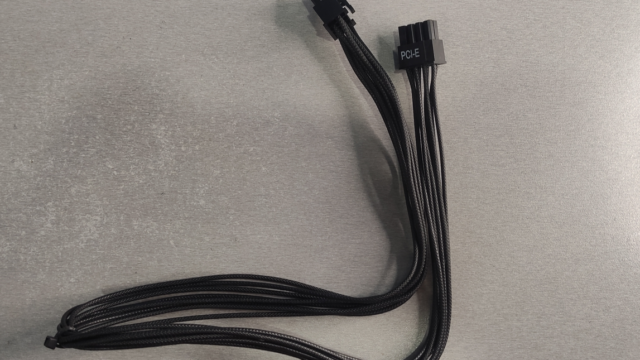

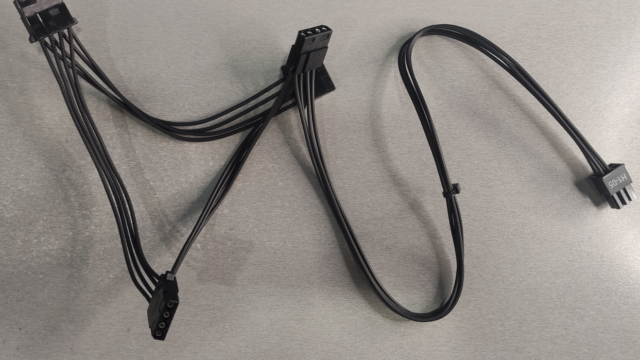

Информация по кабелям и их фото:

Описание	Калибр
ATX Connector 20+4 pin	18-22AWG
PCI-E	18AWG
12+4 pin PCI-E	16-24AWG
CPU	18AWG
MOLEX	20AWG
SATA	20AWG

Анализ компонентов:

Manufacturer (OEM)	Helly
Platform	ATX0800GB
PCB Type	Single-Sided
Transient Filter	2x Y caps, 2 Y-SMD, 2x X caps, 2x CM chokes, 1x MOV
Inrush Protection	NTC Thermistor & Relay
Bridge Rectifier	GBU 1508 (800V, 15A @ 100°C)
APFC Mosfet	2x Oriental Semiconductor OSG55R190F (550V, 12.5A @ 100°C, Rds(on) 0.19Ohm)
APFC Boost Diode	1x WeEn BYC10X-600P (600V, 10A, 61°C)
Bulk Cap	1x Nippon Chemi-Con KMR (400v, 680uF, 2,000h @ 105°C)
Main Switchers	2x FuXin Semiconductor FXN28N50F (500V, 16.7A @ 100°C, Rds(on) 0.20Ohm)
APFC Controller	Champion CX6500UNX
Resonant Controller	Champion CM6901T6X
Topology	Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters
+12V MOSFETs	4x Allpower Microelectronics G013N04G (40V, 100A @ 100°C, Rds(on) 1.8 mΩ)
5V & 3.3V MOSFETs	2x XSEMI XP3NA3R4MT (30V, 46A @ 100°C, Rds(on): 3.4mOhm), 2x RMN3N5R0DF (30V, 19.7A @ 70°C, Rds(on): 5mOhm)

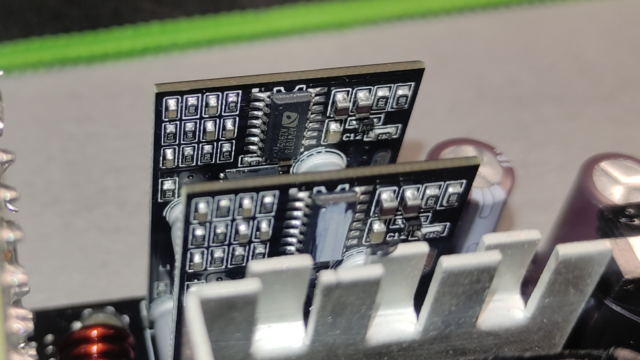

PWM CONTROLLERs	2x APW7073
Filtering Capacitors	Electrolytic: 2x Nippon Chemi-Con KZE (2-5,000h @ 105°C), 2x Nippon Chemi-Con W, 1x Rubycon YXJ (4-10,000h @ 105°C), 3x Rubycon YXF (4-10,000h @ 105°C), Polymer: 14x Beryl BC (2,000h @ 105), 17x ChengX PC (2,000h @ 125°C)
Supervisor IC	Weltrend W7527RA
Fan Model	Hong Hua HA1225M12F-Z (120mm, 12V, 0.45A, FDB)

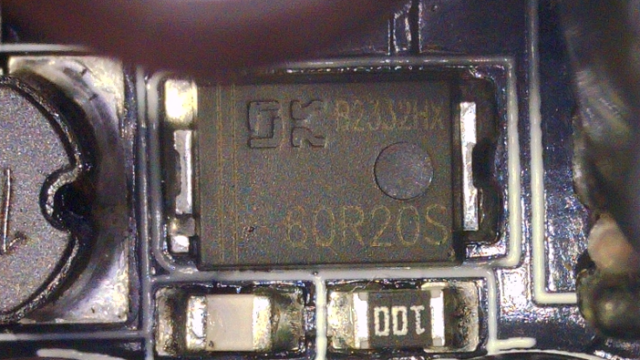

5VSB Circuit Rectifier	1x 60R20S SBR
Standby PWM Controller	Excelliance MOS Corp EM8569C

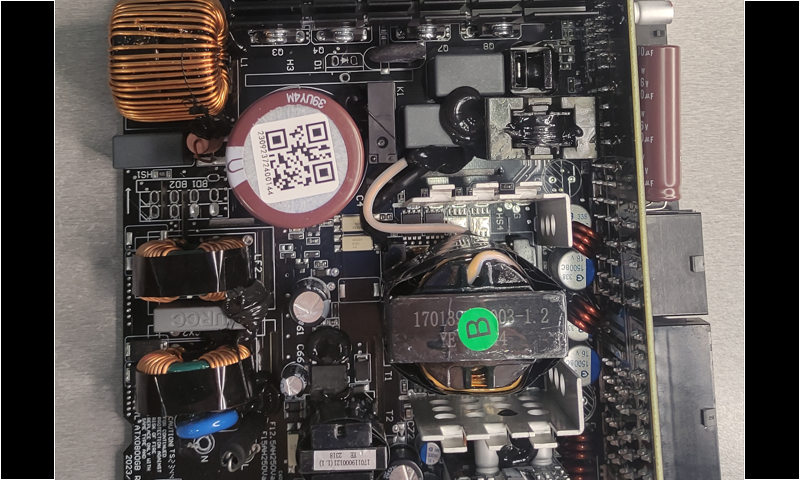

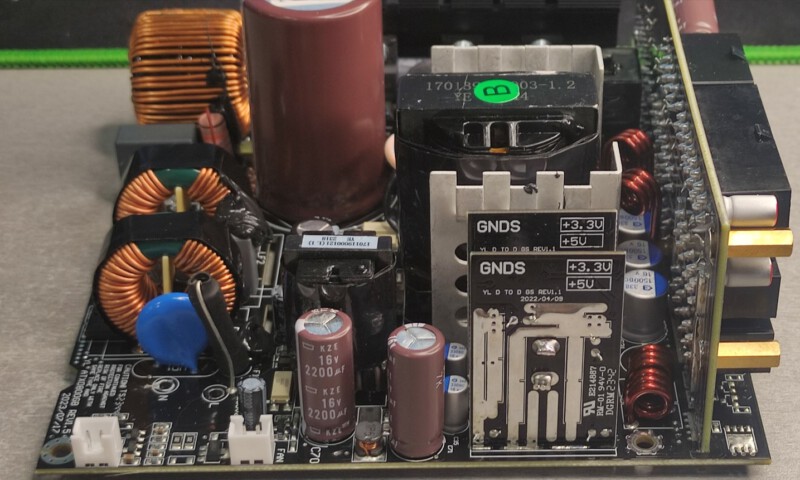

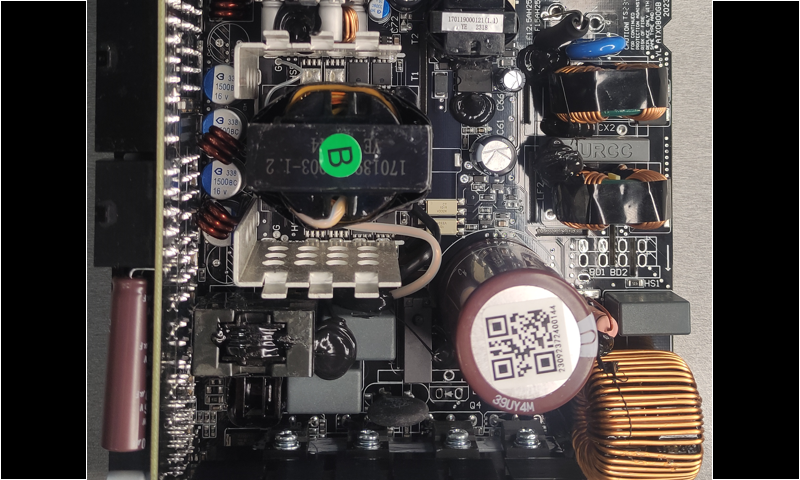

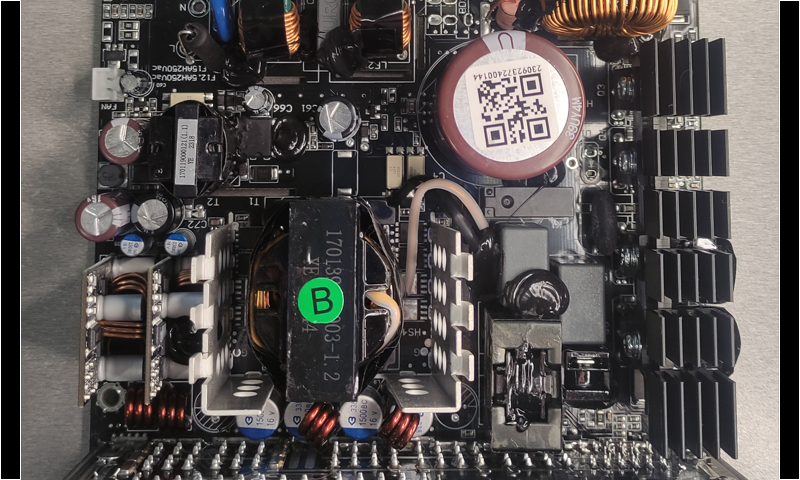

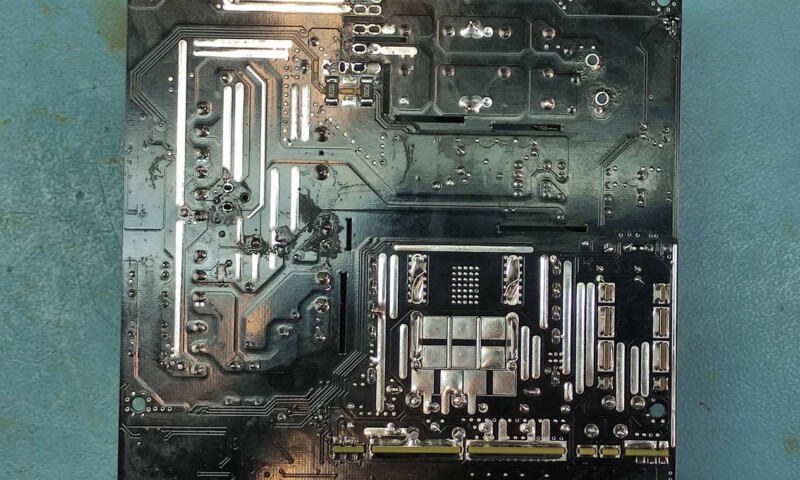

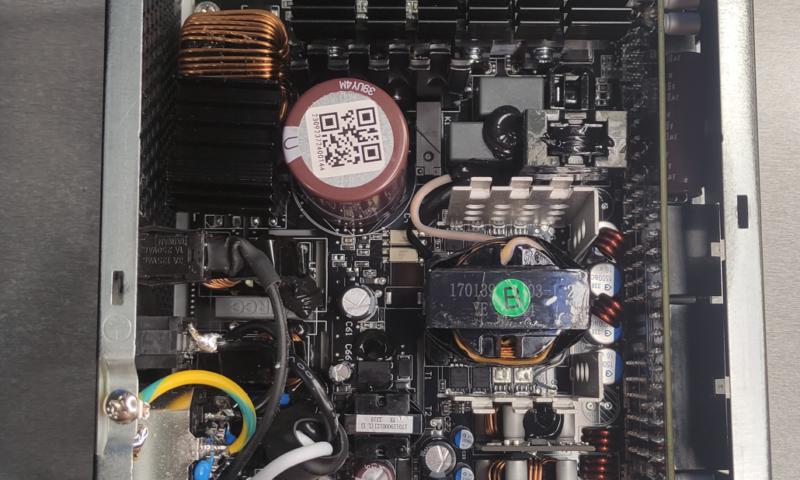

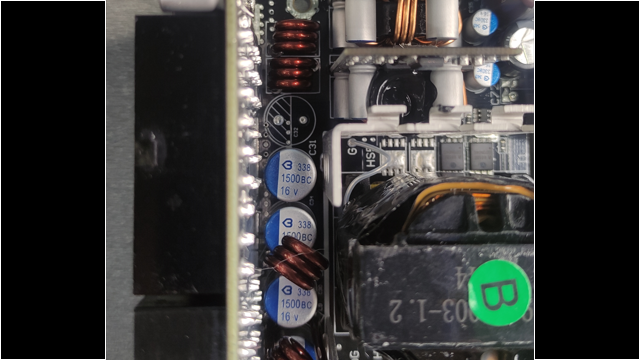

1stplayer NGDP Gold использует платформу Helly ATX0800GB. Стоит отметить небрежную пайку и неотмытый флюс на задней части платы.

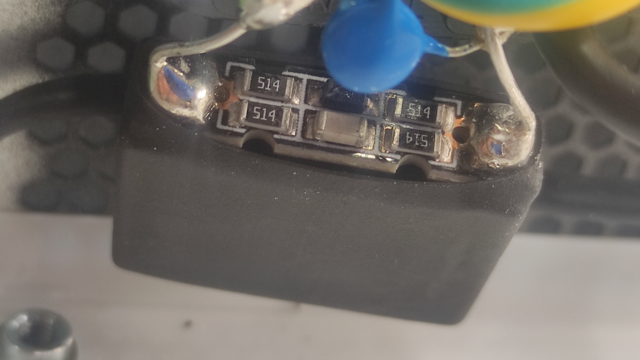

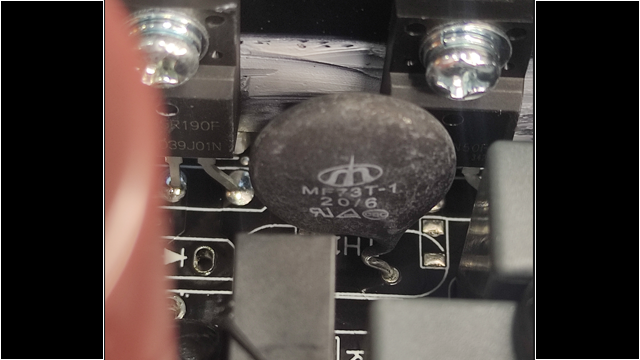

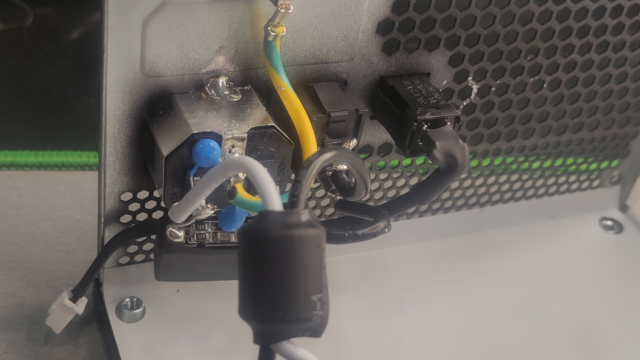

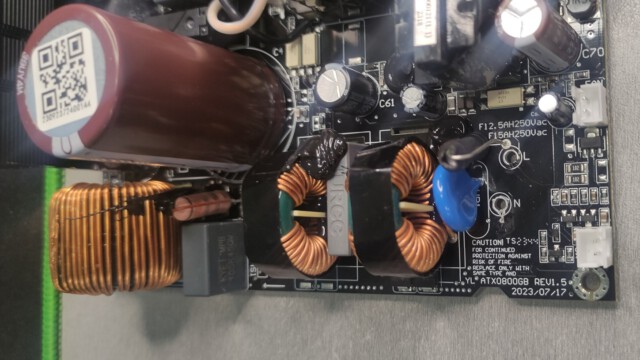

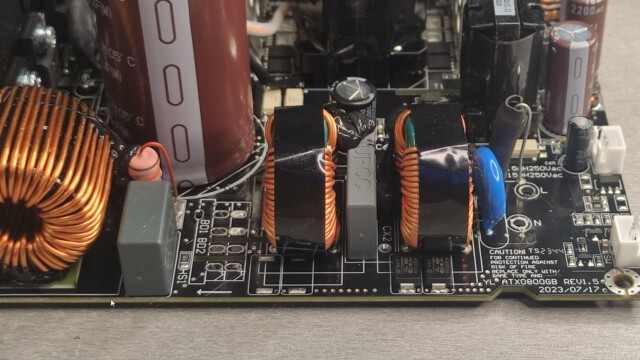

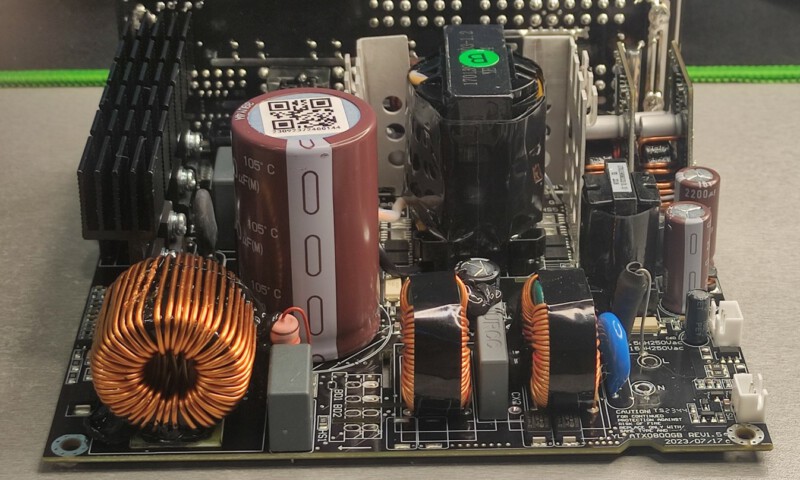

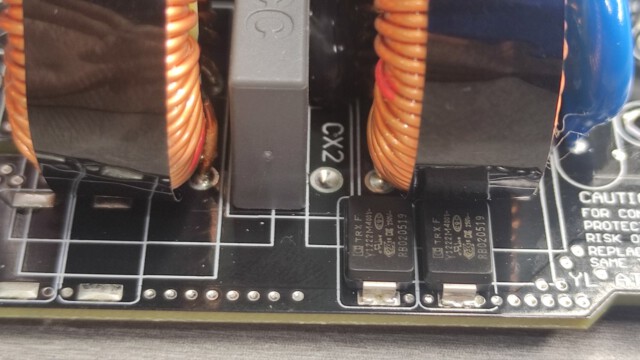

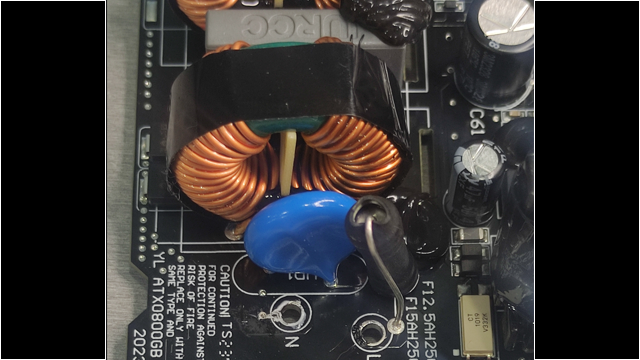

EMI фильтр в блоке полный. Он включает в себя варистор для защиты от скачков напряжения, а также термистор для понижения пускового тока и реле.

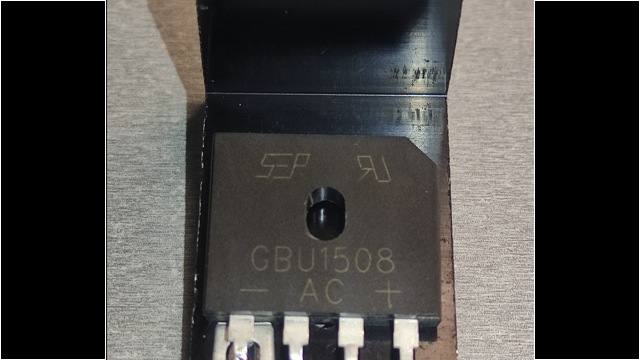

В качестве диодного моста используется GBU 1508.

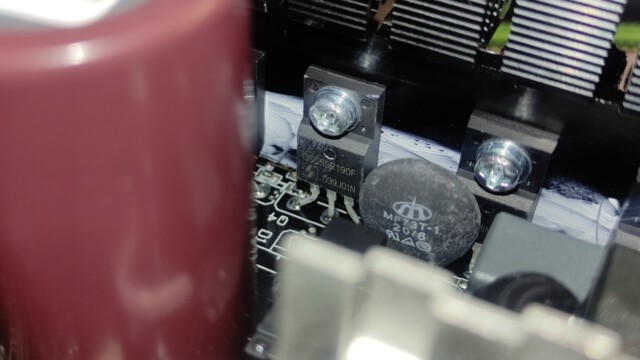

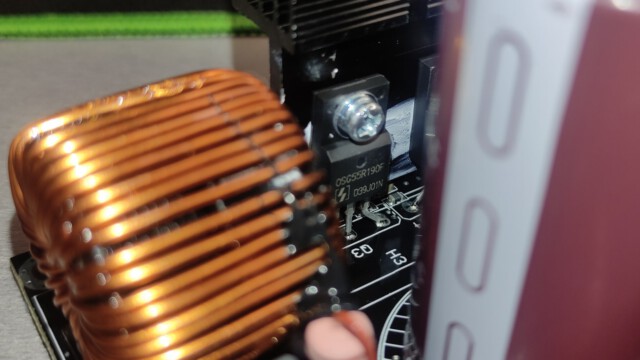

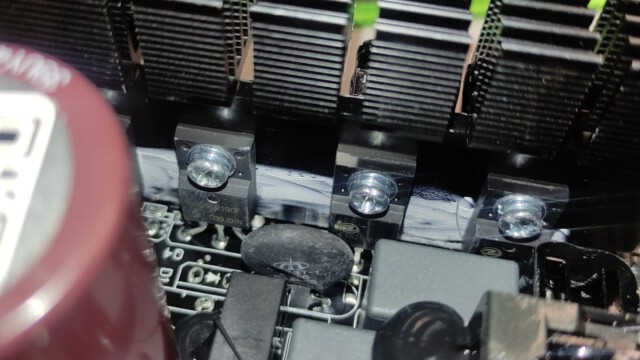

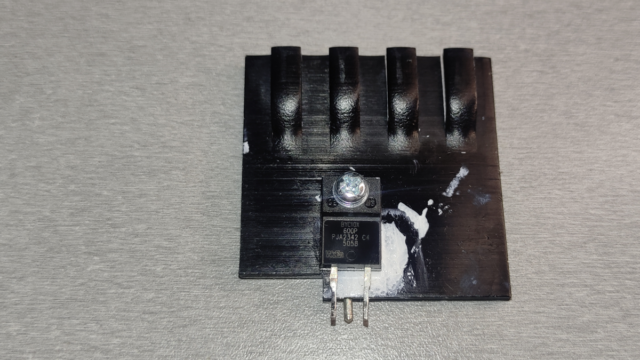

В APFC стоят мосфеты Oriental Semiconductor OSG55R190F с хорошими характеристиками, а также диод WeEn BYC10X-600P.

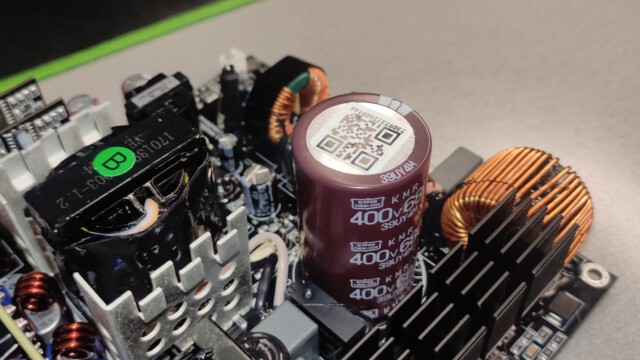

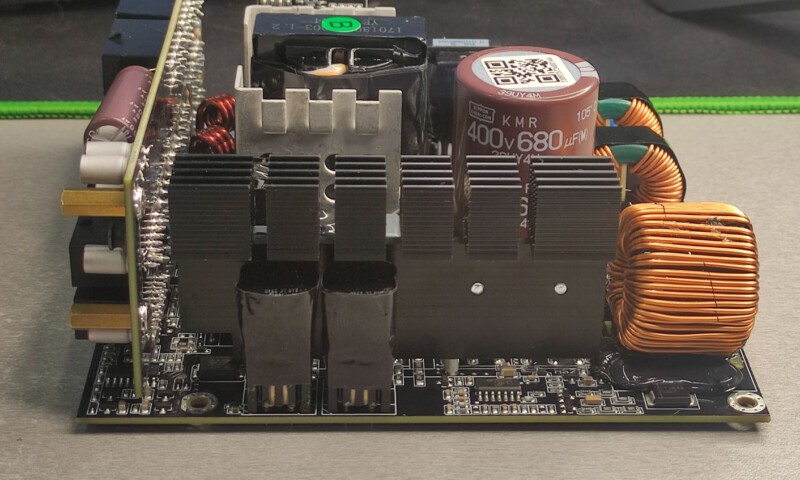

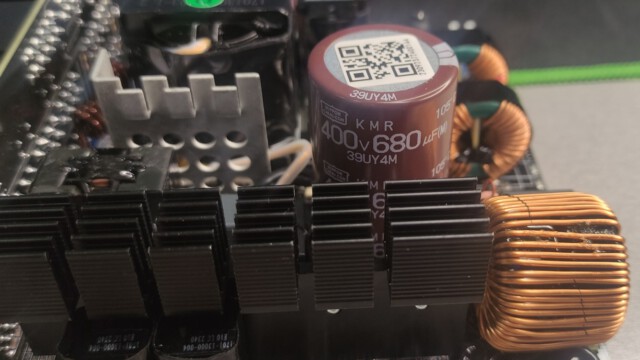

В качестве ключей полумостового преобразователя используются хорошие мосфеты FuXin Semiconductor FXN28N50F. Также, в блоке установлен высоковольтный конденсатор Nippon Chemi-Con серии KMR с лайфтаймом 2 тысячи часов при 105 градусах, что тоже хорошо.

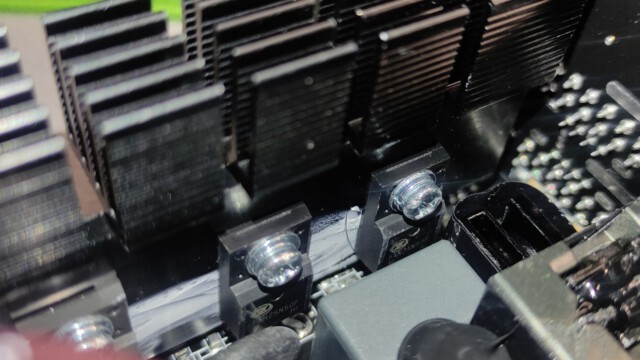

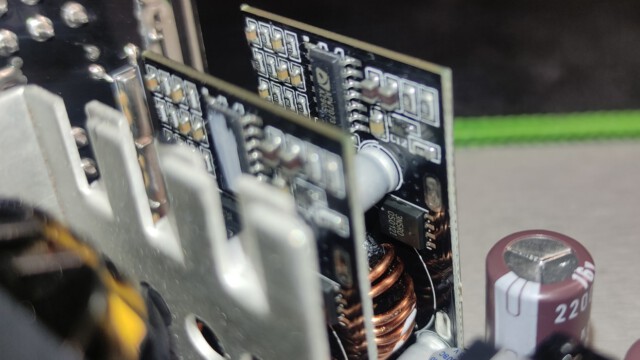

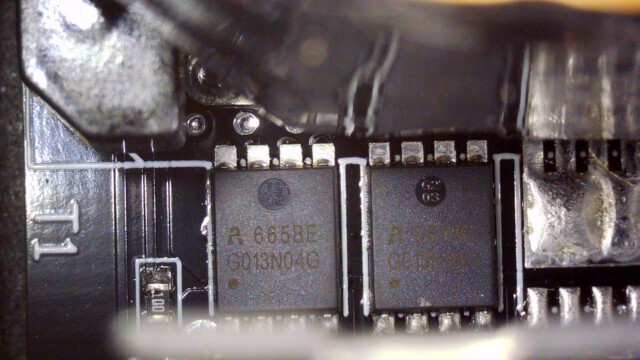

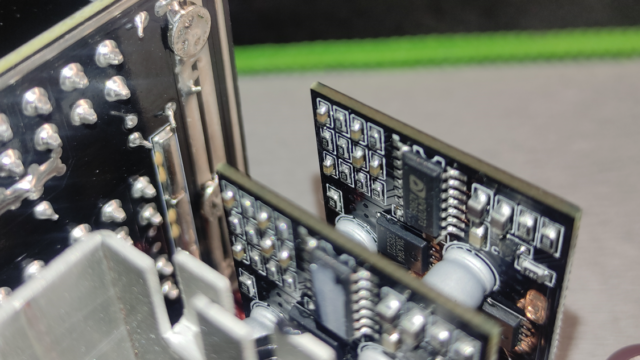

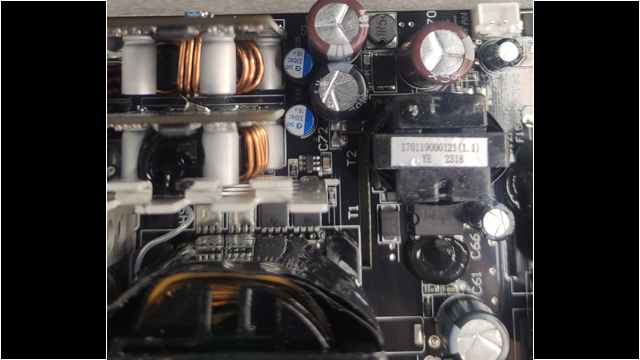

На 12-ти вольтовой линии используются четыре мосфета Allpower Microelectronics G013N04G, что довольно хорошо. На линиях 5V и 3.3V стоят два мосфета XSEMI XP3NA3R4MT и два мосфета RMN3N5R0DF.

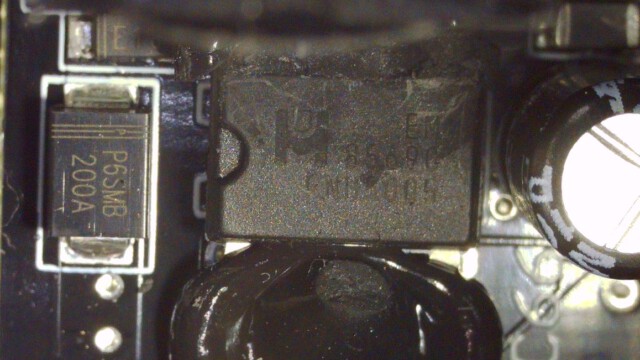

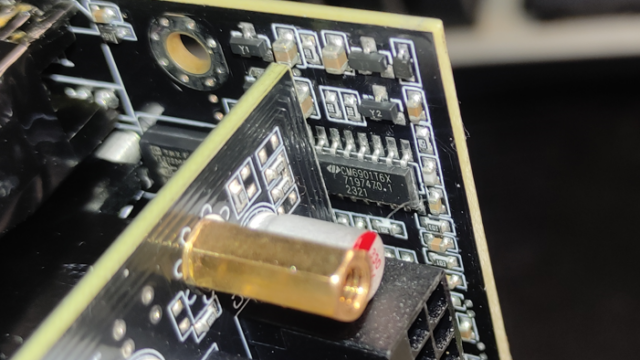

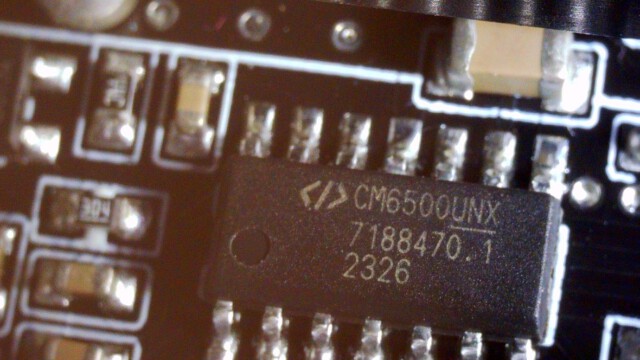

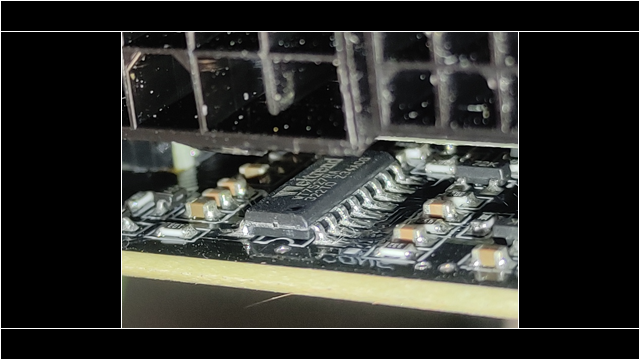

В блоке используется супервизор Weltrend W7527RA, даташита на него найти не удалось. Резонансный контроллер, управляющий LLC преобразователем — Champion CM6901T6X. Контроллер APFC — Champion CM6500UNX. PWM контроллеры, управляющие DC-DC преобразователями — Anpec APW7073. Контроллер, управляющий дежуркой — Excelliance MOS Corp EM8569C.

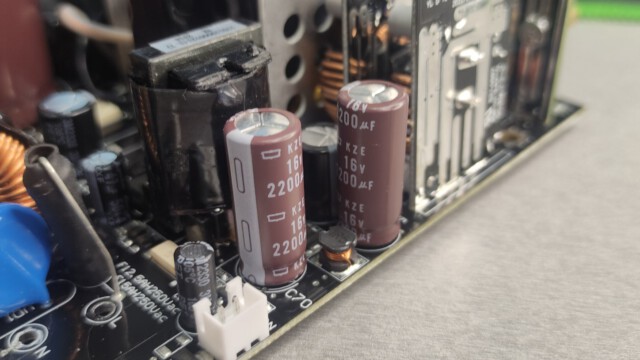

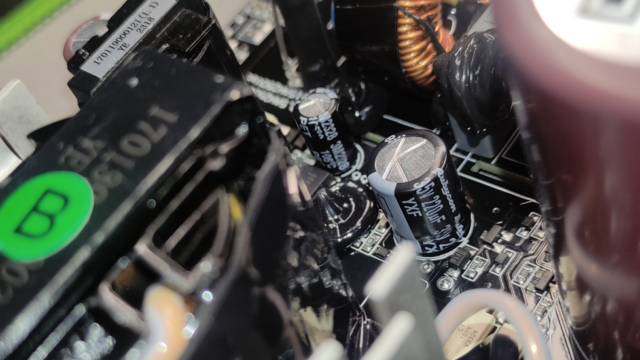

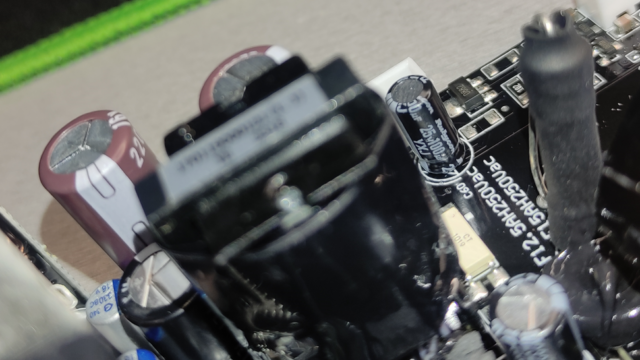

Фильтрующие электролиты: 6 конденсаторов Nippon Chemi-Con серии KZE, 2 конденсатора серии W, 1 конденсатор Rubycon серии YXJ, 3 конденсатора Rubycon серии YXF.
Полимеры: 14 конденсаторов от Beryl серии BC и 17 конденсаторов ChengX серии PC

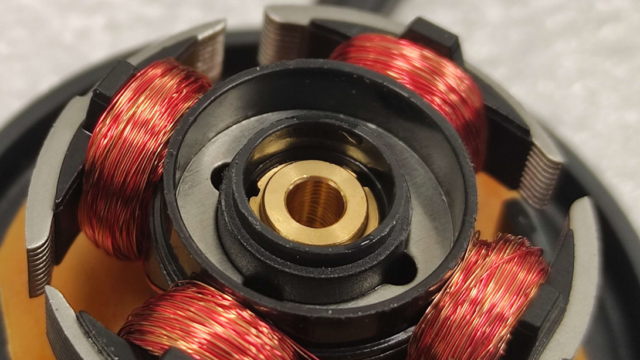

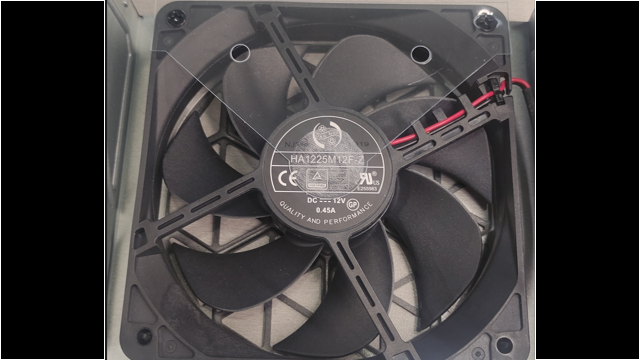

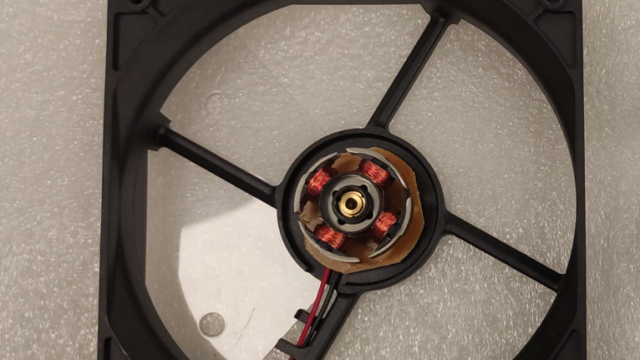

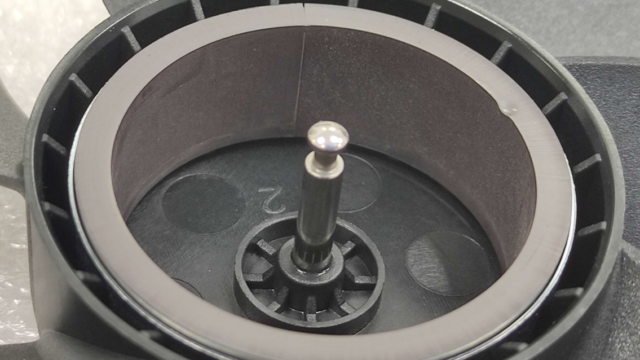

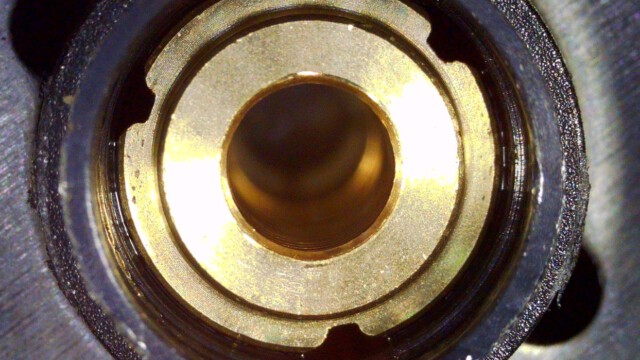

В блоке установлена достаточно хорошая вертушка Hong Hua HA1225M12F-Z на FDB подшипнике. Каких-либо дефектов ввиде треска и прочего нету. Работа вертушки в полупассивном режиме зависит от температуры в блоке питания. При достижении температуры в 60 градусов вертушка стартует в районе 970 оборотов, а при уменьшении температуры снижается вплоть до 350.

Оборудование для тестирования и методика:

12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017

---

CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V

---

Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

---

Тесты скорости вентилятора были сделаны без полупассива

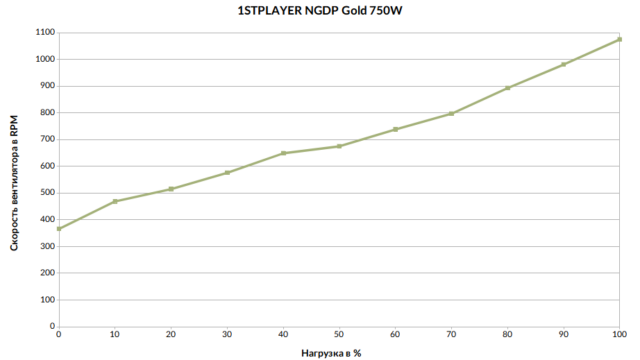

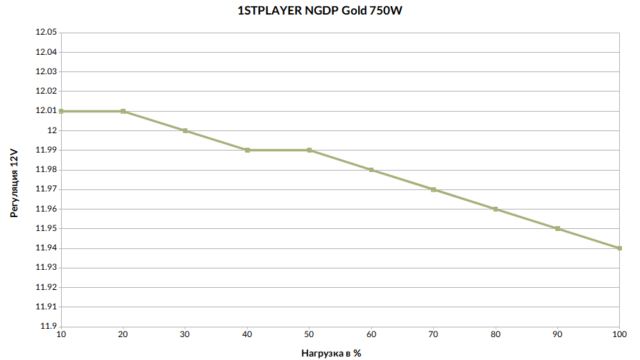

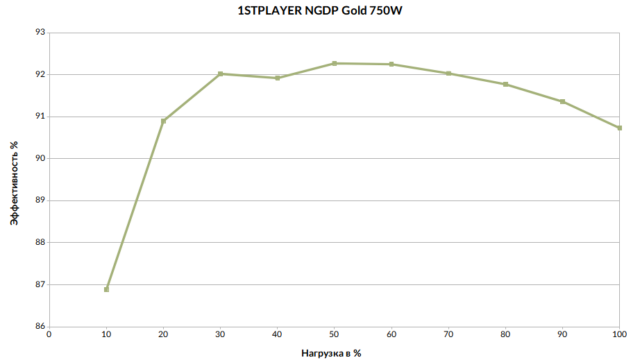

Тесты Load Regulation, КПД, PF, Скорости вентилятора:

Нагрузка	12V	5V	3.3V	КПД	PF	Скорость Вентилятора
10%	12.01V	5.07V	3.342V	86.88%	0, 89	469
20%	12.01V	5.07V	3.339V	90.90%	0, 96	515
30%	12.00V	5.06V	3.337V	92.02%	0, 98	576
40%	11.99V	5.05V	3.335V	91.92%	0, 99	649
50%	11.99V	5.05V	3.332V	92.27%	0, 99	675
60%	11.98V	5.04V	3.330V	92.25%	0, 99	738
70%	11.97V	5.03V	3.327V	92.03%	<0, 99	797
80%	11.96V	5.03V	3.326V	91.77%	<0, 99	893
90%	11.95V	5.02V	3.323V	91.36%	<0, 99	981
100%	11.94V	5.01V	3.320V	90.73%	<0, 99	1075
CL1	12.01V	4.99V	3.311V	84.02%	0, 95	879
CL2	12.01V	4.95V	3.344V	81.80%	0, 93	786
CL3	12.01V	5.08V	3.301V	77.19%	0, 89	884
CL4	11.94V	5.08V	3.343V	91.48%	< 0, 99	905

Тесты при низкой нагрузке:

Нагрузка (W)	12V	5V	3.3V	КПД	PF	Скорость Вентилятора
20W	12.01V	5.07V	3.343V	71.51%	0.60	407
40W	12.01V	5.07V	3.342V	81.7%	0.77	446
60W	12.01V	5.07V	3.342V	85.74%	0.85	464
80W	12.01V	5.07V	3.342V	87.55%	0.89	476

Тесты пульсаций:

Нагрузка	12V	5V	3.3V
10%	22.4 mV	4 mV	3.2 mV
20%	23.2 mV	4.8 mV	5.6 mV
30%	24.0 mV	5.6 mV	4.7 mV
40%	24.8 mV	5.4 mV	5.8 mV
50%	25.6 mV	5.6 mV	6 mV
60%	26.4 mV	5.8 mV	6.4 mV
70%	27.2 mV	6 mV	6.6 mV
80%	28.0 mV	6.4 mV	7.6 mV
90%	29.6 mV	7.2 mV	8.2 mV
100%	31.2 mV	7.6 mV	9.2 mV
CL1	17.6 mV	8.8 mV	8.2 mV
CL2	17.6 mV	7.4 mV	9.6 mV
CL3	18.4 mV	8.2 mV	5.6 mV
CL4	32.0 mV	5.2 mV	6.8 mV

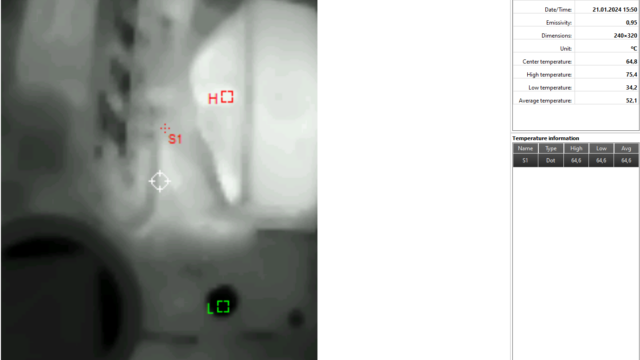

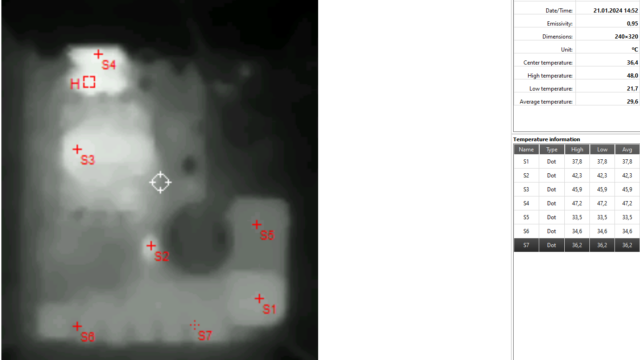

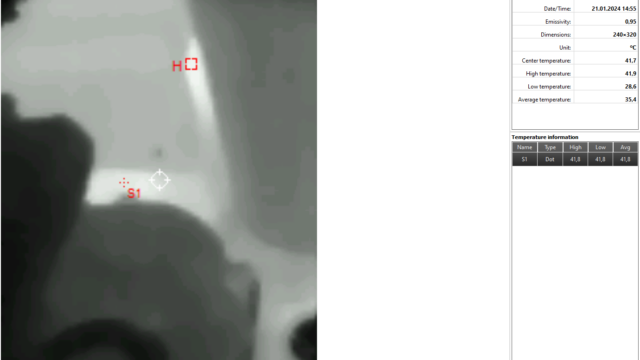

Температура при нагрузке в 150W без вентилятора:

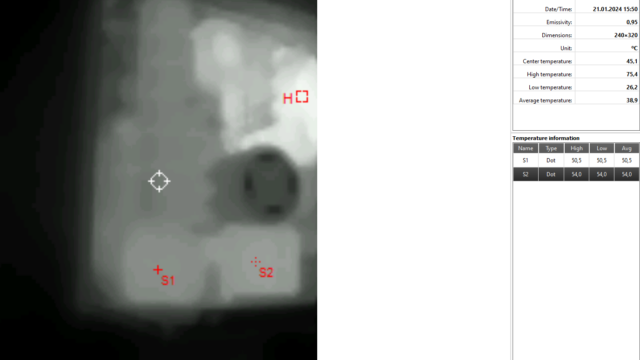

Температура при нагрузке в 100% протяжённостью в 20 минут:

Вывод:

Тесты Load Regulation по всем линиям блок прошёл очень хорошо, стоит заметить, что шина 12V изначально не завышена. Power Factor также отличный, как и пульсации по всем линиям.

Плюсы:

• Платформа на LLC, SR & DC-DC
• Отличные радиодетали, наличие термистора и реле, полный EMI фильтр
• Хорошая регуляция напряжений (Load Regulation)
• Маленькие пульсации
• Хороший Power Factor
• Высокий КПД
• Полный спектр защит (OTP, OCP, SCP, OVP, UVP, OPP)
• Хороший и тихий вентилятор на FDB подшипнике
• Цена (На момент публикации обзора)

Минусы:

• Неотмытый флюс на задней части платы, небрежная пайка
• Не лучшая реализация полупассивного режима

Этот блок нужно рассматривать как конкурента таким блокам, как Montech Century, Deepcool Dq m v2l, Chieftec PowerUp, Thermaltake GF и другим блокам в тире B в нашей таблице блоков питания. За эту цену он может предложить хорошую платформу с хорошими радиодеталями, и всё же имеет полупассивный режим работы. Рентабельность этой покупки будет зависеть от цены конкурентов.
Стоит отметить, что 850W версия выглядит более выгодной по цене — вы получите 850W за 9 тысяч рублей.

Субъективная оценка, не учитывая цену: 8/10
Субъективная оценка, учитывая цену (На момент публикации обзора): 9/10

---
