Обзор и тестирование блока питания Corsair RM850 (2021)

Эти блоки продавались в наших странах несколько лет назад, по этой причине их можно найти на авито по выгодной цене и мы решили взять экземпляр на обзор, после чего он уехал одному из наших контентмейкеров — К Хенду.

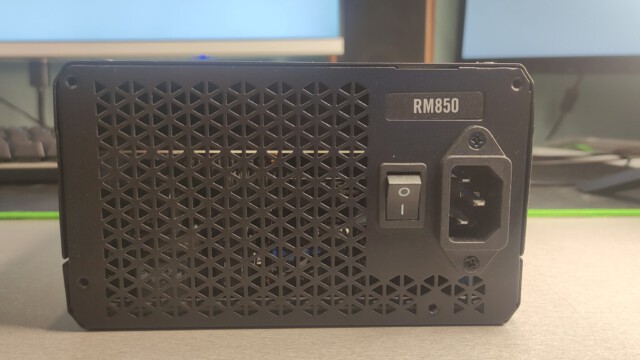

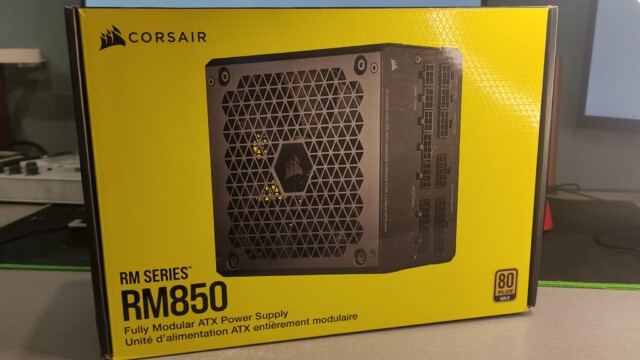

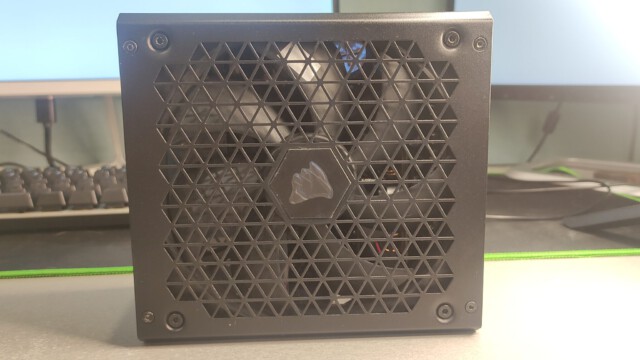

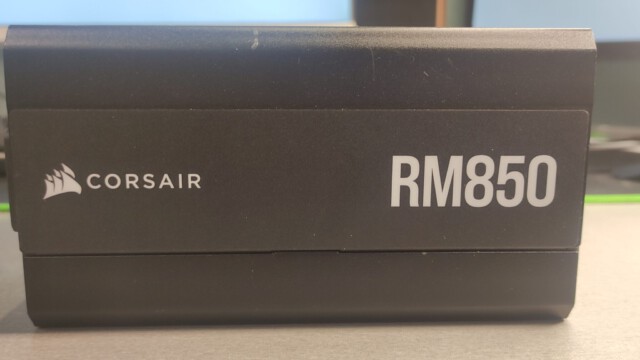

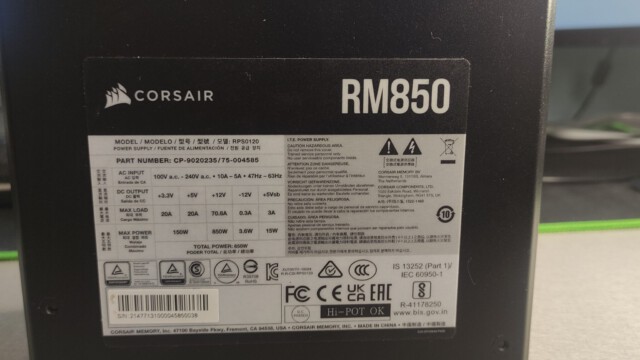

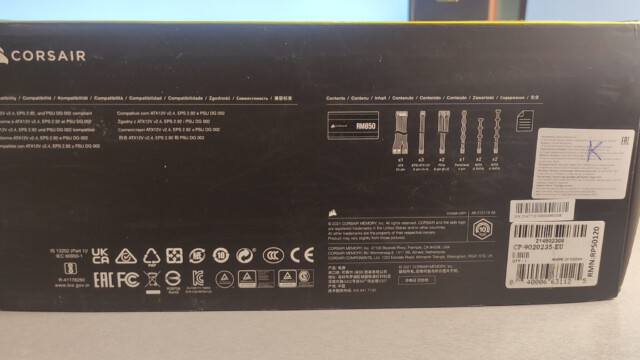

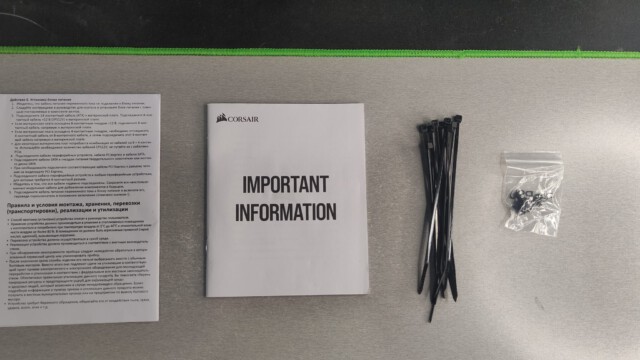

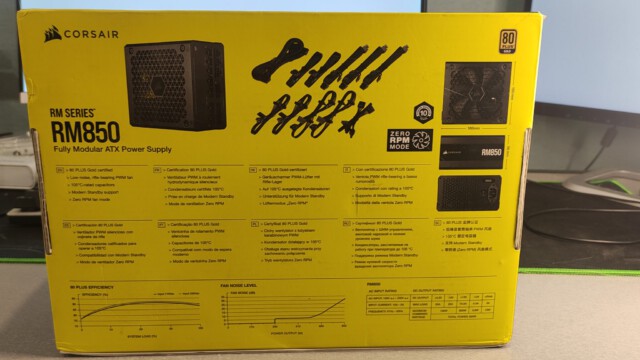

Фото снаружи:

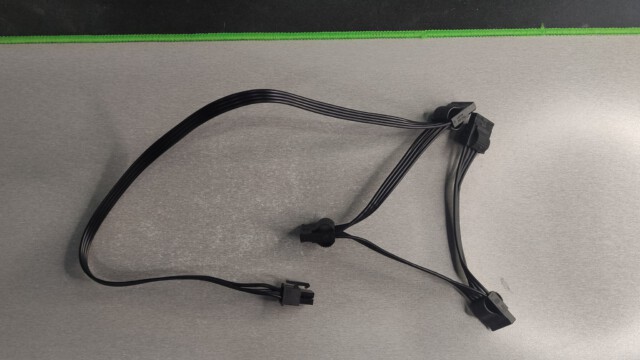

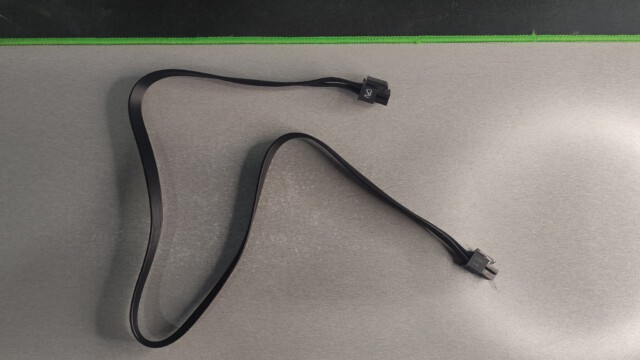

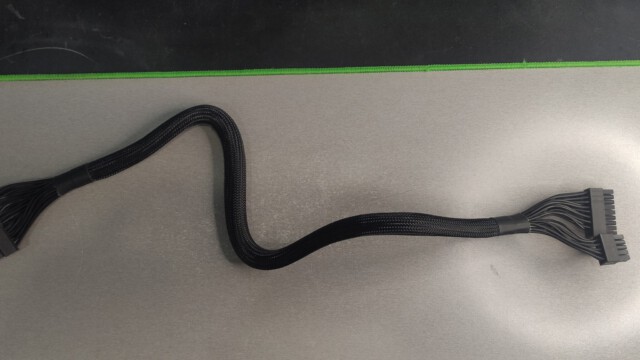

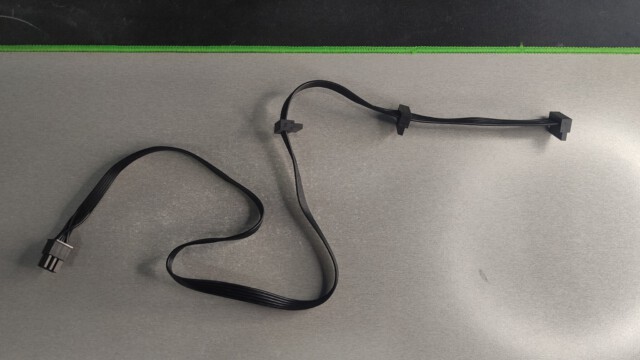

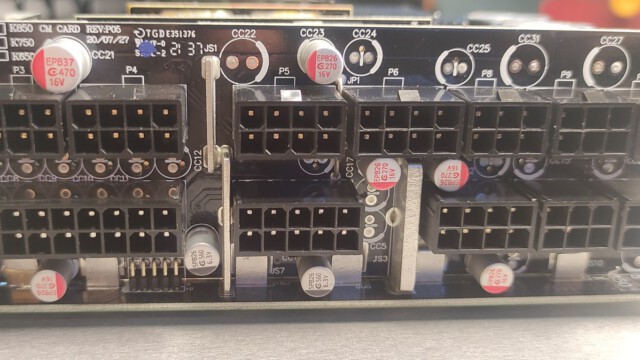

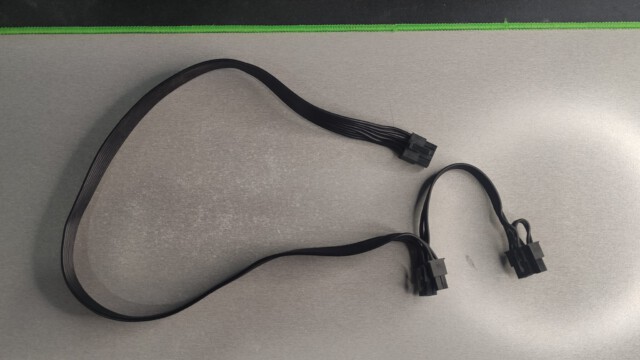

Информация по кабелям и их фото:

ОписаниеКалибр
ATX Connector 20+4 pin16-18AWG
PCI-E16-18AWG
12+4 pin PCI-E16-24AWG
CPU18AWG
MOLEX18AWG
SATA18AWG

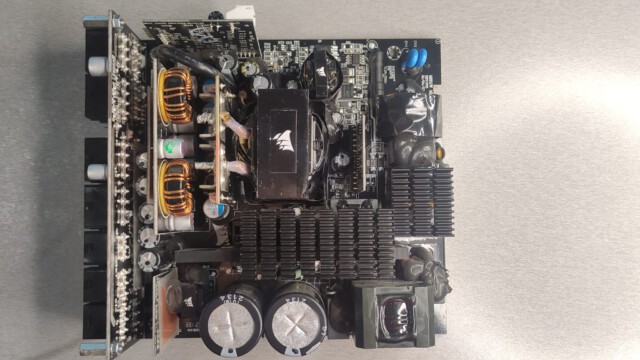

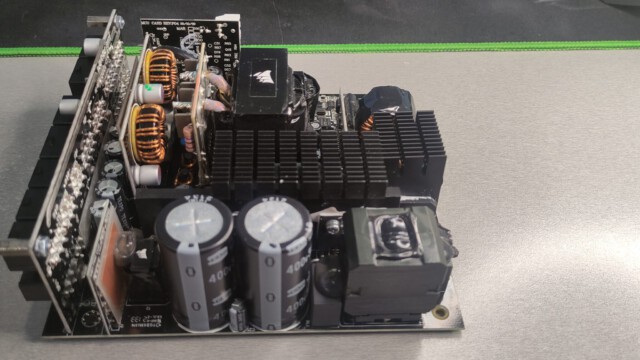

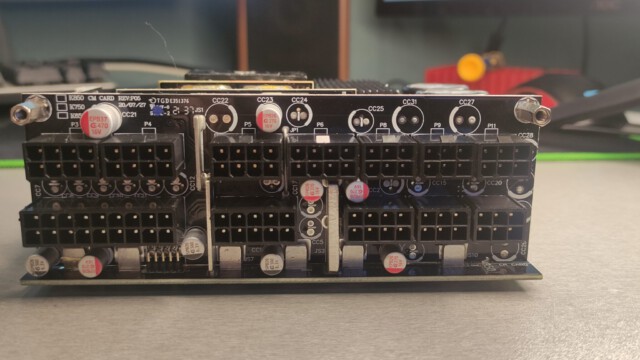

Анализ компонентов:

Manufacturer
(OEM)
CWT
PlatformGPU Custom
PCB TypeDouble-Sided
Transient Filter4x Y caps, 2x X caps, 2x CM chokes, 1x MOV
Inrush ProtectionNTC Thermistor & Relay
Bridge Rectifier2x GBU1506 (600V, 15A)
APFC Mosfet2x Vishay SiHA25N60EFL (600V, 16A @ 100°C, Rds(on): 0.146Ohm)
APFC Boost Diode1x OnSemi FFSP0865A (650V, 8A @ 155°C)
Bulk Cap2x Teapo LG (400V 390uF, 2,000h @ 105°C)
Main Switchers2x Infineon 6R190P6 (650V, 12.7A @ 100°C, Rds(on): 0.190Ohm)
APFC ControllerChampion CX6500UNX + CM03X
Resonant ControllerChampion CU6901VAC
TopologyPrimary side: APFC, Half-Bridge & LLC converter
Secondary side: Synchronous Rectification & DC-DC converters
+12V MOSFETs6x OnSemi NTMFS5C430N (40V, 131A @ 100°C, Rds(on) 1.7 mΩ)
5V & 3.3V MOSFETs2x Ubiq Semiconductor QN3107M6N (30V, 74A @ 100°C, 2.6mOhm)
2x Ubiq Semiconductor QM3054M6 (30V, 70A @ 100°C, 2.6mOhm)
PWM CONTROLLERUP3861P
Filtering CapacitorsElectrolytic:
5x Teapo TA (4-10,000h @ 105°C)
7x Teapo SJ (1-5,000h @ 105°C)
4x Teapo SC (1-3,000h @ 105°C)
Polymer:
15x APAQ, 4x Elite
Change Over Switch1x Sync Power SPN3006 MOSFET (30 V, 57 A @ 100 °C, Rds (on): 5.5 mOhm)
Supervisor ICWT7502R
Fan ControllerPIC16F1503
Fan ModelHong Hua HA1425H12SF-Z
(120mm, 12V, 0.50A, Rifle Bearing)
5VSB Circuit Rectifier1x PS1045L SBR (45 V, 10 A) & IPS ISD04N65A
Standby PWM ControllerOn-Bright OB5282

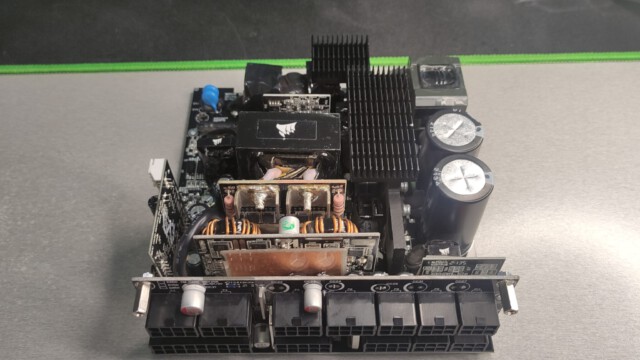

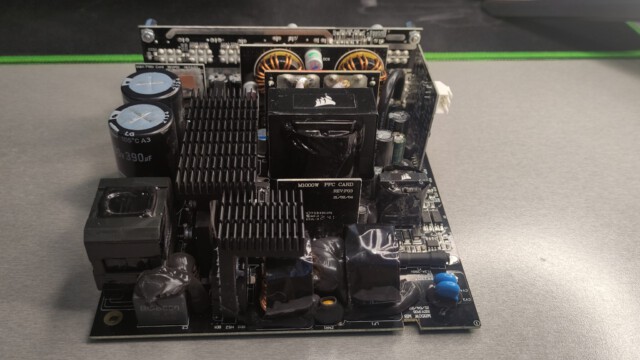

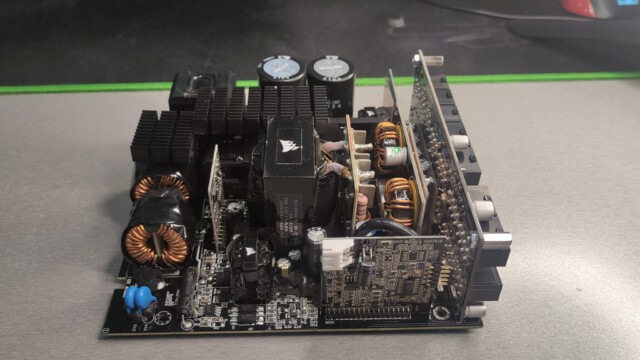

Corsair RM850 использует платформу CWT GPU Custom.

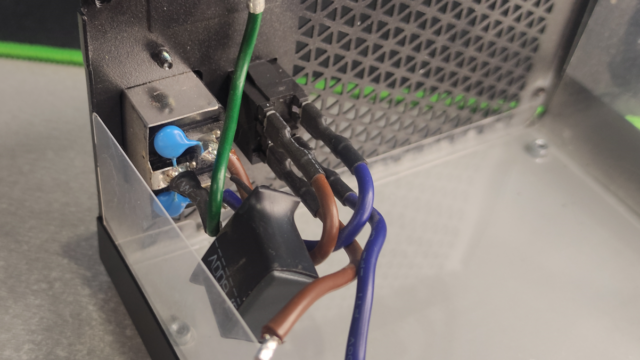

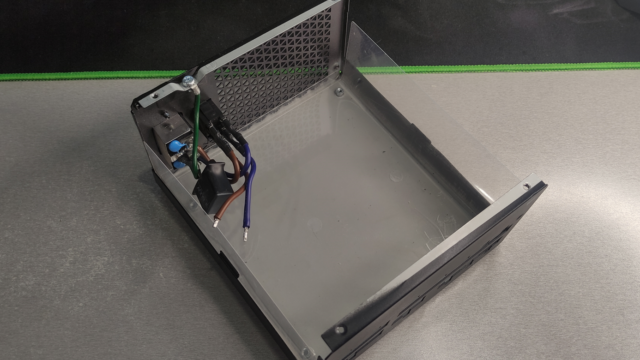

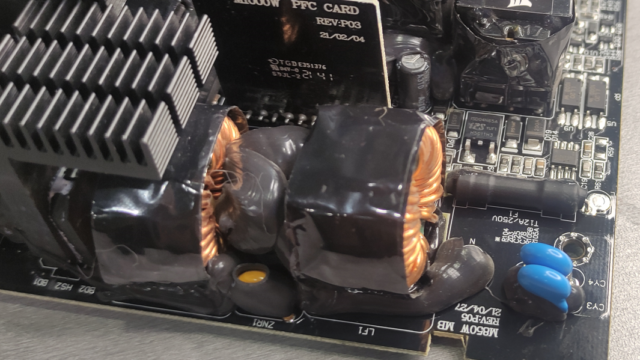

EMI фильтр в блоке полный. Он включает в себя варистор для защиты от скачков напряжения, а также термистор для понижения пускового тока и реле.

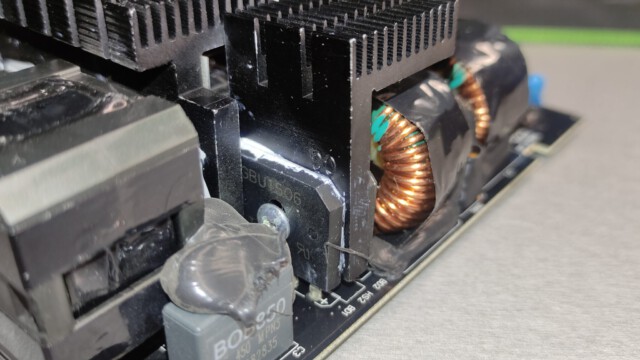

В качестве диодного моста используется два GBU1506.

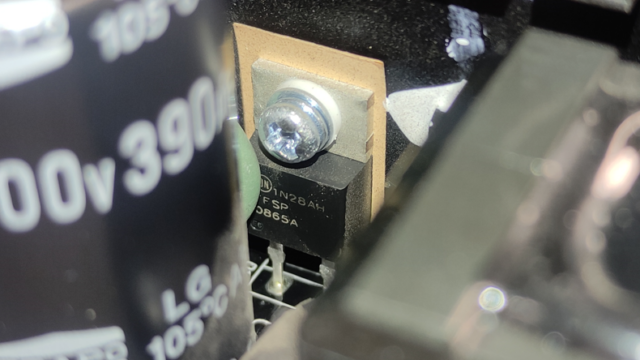

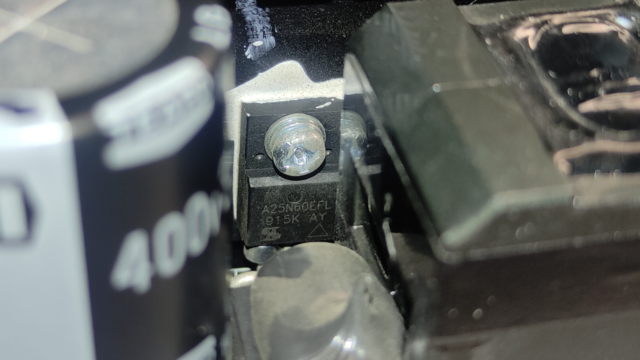

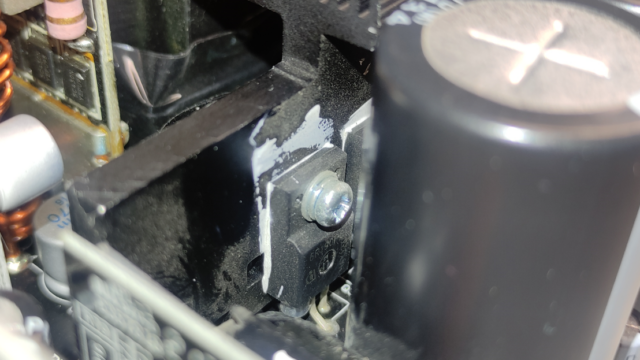

В APFC стоят мосфеты Vishay SiHA25N60EFL с хорошими характеристиками, а также диод OnSemi FFSP0865A.

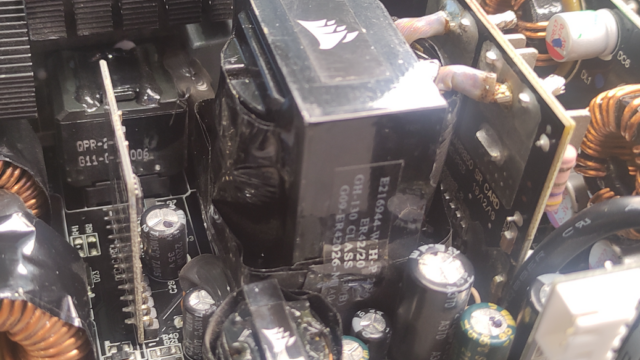

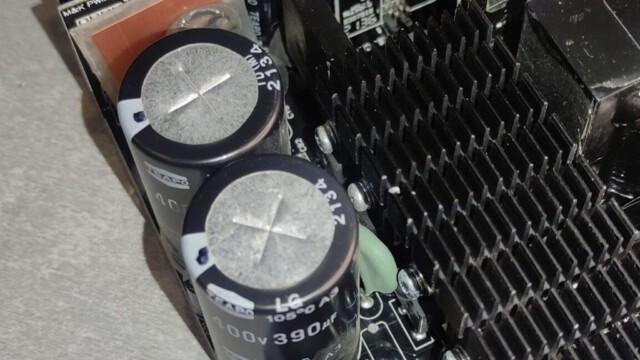

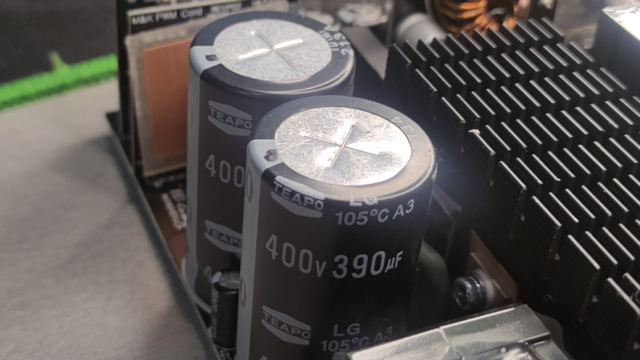

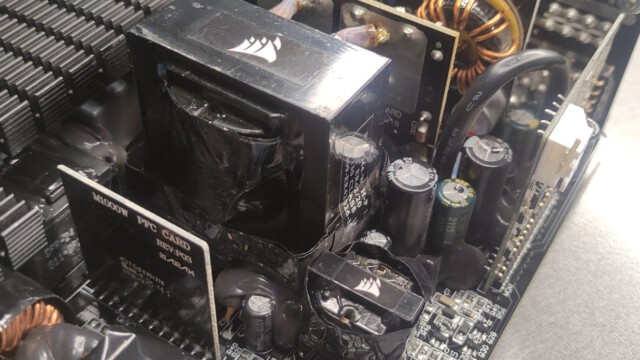

В качестве ключей полумостового преобразователя используются мосфеты Infineon 6R190P6. Также, в блоке установлен высоковольтные конденсаторы Teapo серии LG с лайфтаймом 2 тысячи часов при 105 градусах и с общей ёмкостью в 780 микрофарад, что хорошо.

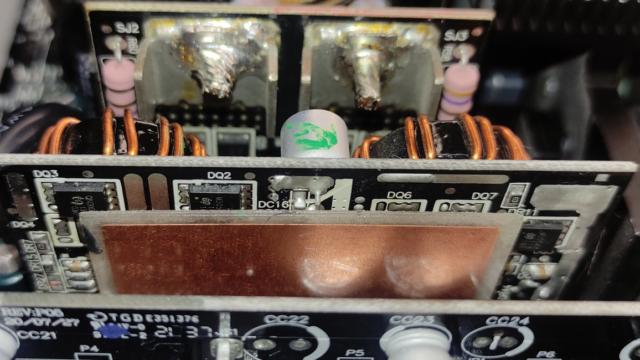

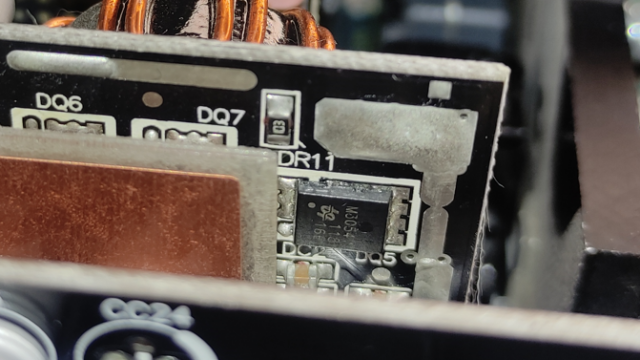

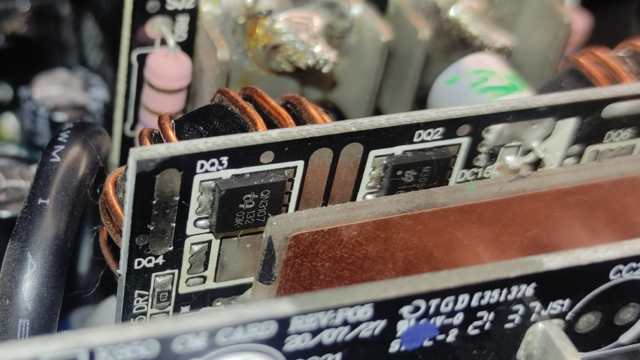

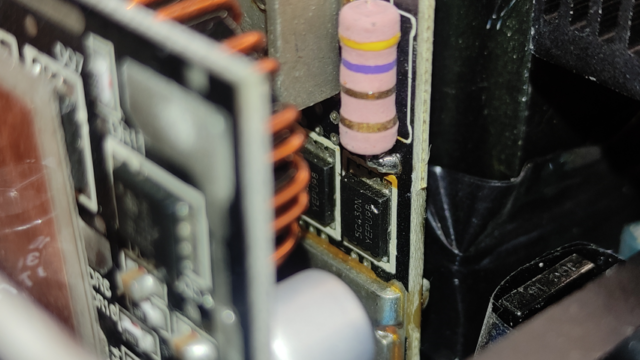

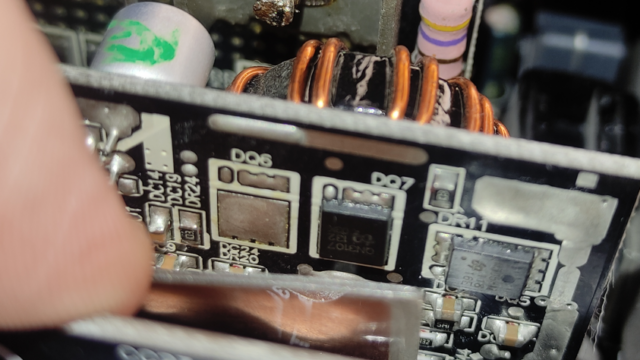

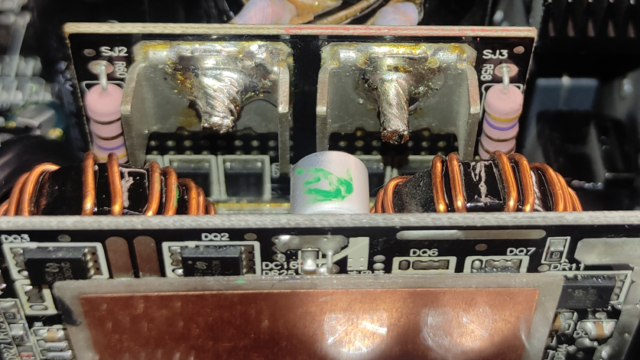

На 12-ти вольтовой линии используются шесть мосфетов OnSemi NTMFS5C430N, что очень хорошо. На линиях 5V и 3.3V стоят два мосфета Ubiq Semiconductor QN3107M6N и два Ubiq Semiconductor QM3054M6.

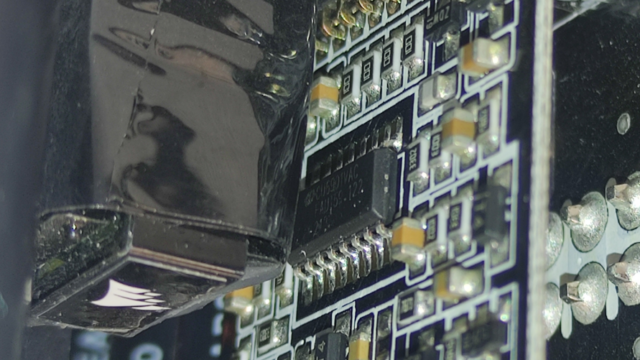

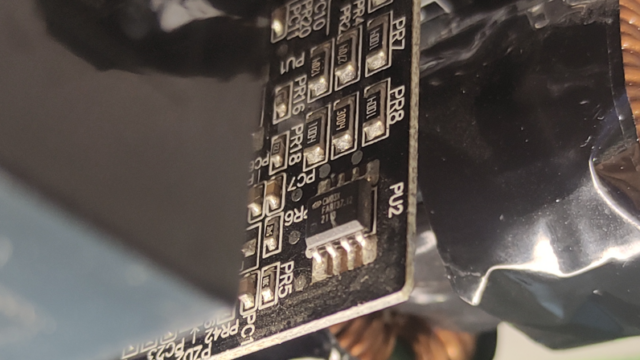

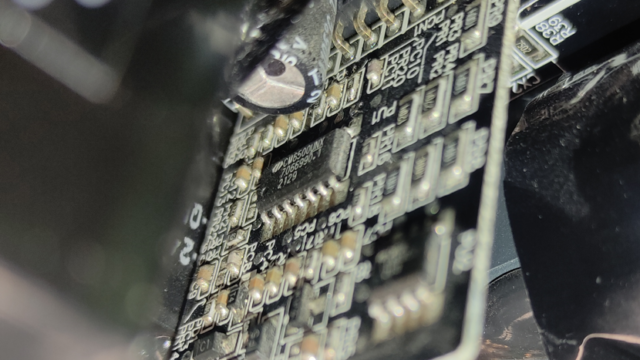

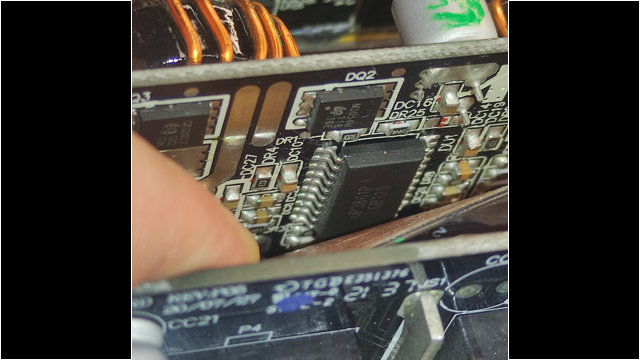

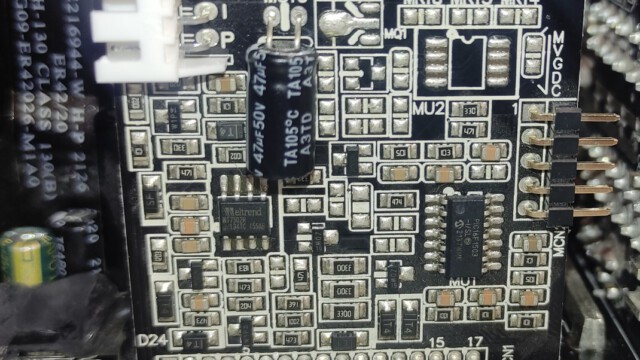

В блоке используется супервизор ICWT7502R. Резонансный контроллер, управляющий LLC преобразователем — Champion CU6901VAC. Контроллер APFC — Champion CX6500UNX. PWM контроллер, управляющий DC-DC преобразователями — UP3861P.

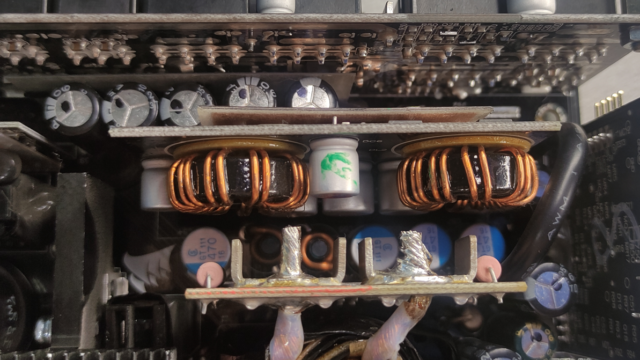

Фильтрующие электролиты: 5 конденсаторов Teapo TA, 7 конденсаторов Teapo SJ, 4 конденсатора Teapo SC, 15 полимеров от APAQ и 4 от Elite

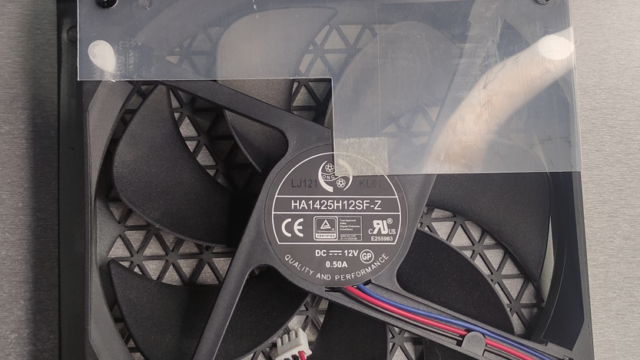

В блоке установлен вентилятор Hong Hua HA1425H12SF-Z на подшипнике скольжения с винтовой нарезкой, каких-либо дефектов ввиде треска и прочего нету.

Оборудование для тестирования и методика:

12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017


CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V


Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

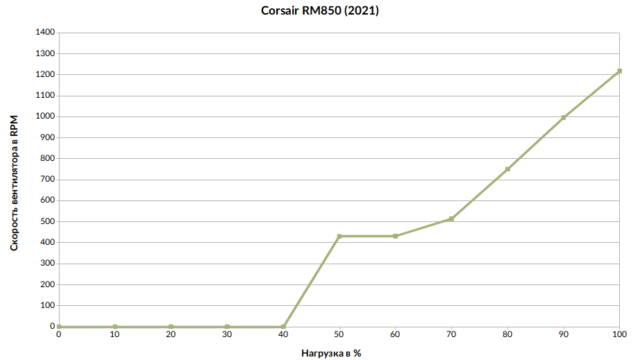

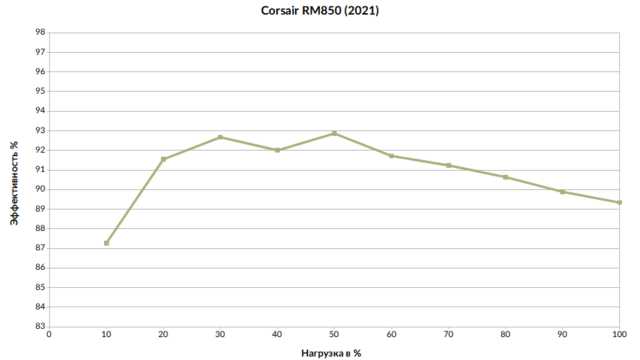

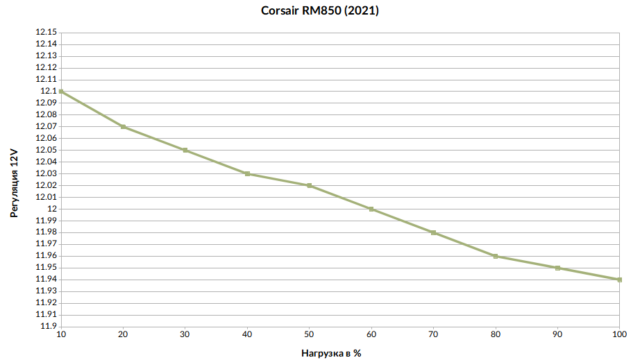

Тесты Load Regulation, КПД, PF, Скорости вентилятора:

Нагрузка12V5V3.3VКПДPFСкорость вентилятора
10%12.10V5.00V3.307V87.26%0, 870
20%12.07V4.99V3.303V91.54%0, 940
30%12.05V4.99V3.302V92.67%0, 970
40%12.03V4.98V3.295V92.00%0, 980
50%12.02V4.98V3.292V92.86%0, 98430
60%12.00V4.97V3.285V91.71%0, 99431
70%11.98V4.97V3.281V91.23%0, 99514
80%11.96V4.97V3.275V90.63%0, 99750
90%11.95V4.96V3.269V89.88%0, 99996
100%11.94V4.96V3.264V89.33%<0, 991218
CL112.07V4.96V3.265V83.23%0, 94641
CL212.09V4.95V3.306V81.38%0, 90749
CL312.10V5.00V3.263V76.92%0, 84674
CL411.96V4.98V3.284V89.72%0, 991104
20W11.96V5.00V3.007V78.15%0, 490
40W11.96V5.00V3.006V84.28%0, 690
60W11.96V5.00V3.006V87.21%0, 780
80W12.10V5.00V3.006V87.54%0, 850

Тесты пульсаций:

Нагрузка12V5V3.3V
10%9.6 mV3.2 mV4.8 mV
20%21.6 mV4.0 mV5.6 mV
30%20.0 mV4.4 mV6.0 mV
40%18.4 mV5.6 mV6.4 mV
50%17.6 mV5.0 mV7.2 mV
60%16.8 mV6.4 mV8.0 mV
70%17.0 mV7.2 mV8.8 mV
80%16.6 mV8.0 mV10.4 mV
90%18.4 mV8.8 mV11.2 mV
100%17.6 mV8.8 mV12.0 mV
CL119.2 mV6.4 mV18.4 mV
CL220.8 mV8.6 mV15.2 mV
CL35.6 mV4.8 mV23.2 mV
CL419.2 mV11.2 mV12.8 mV

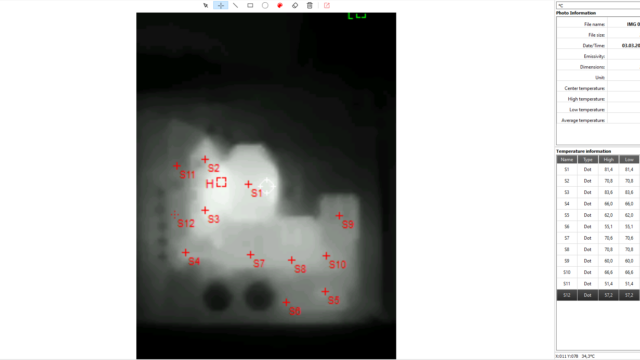

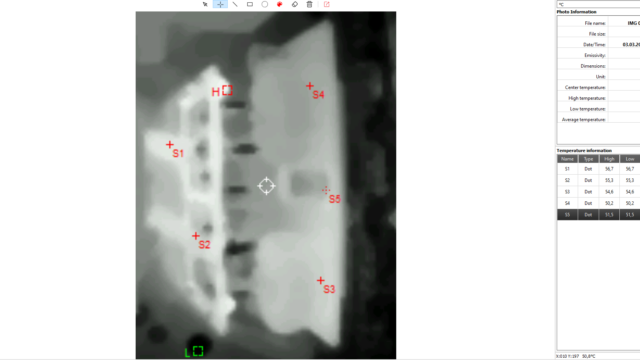

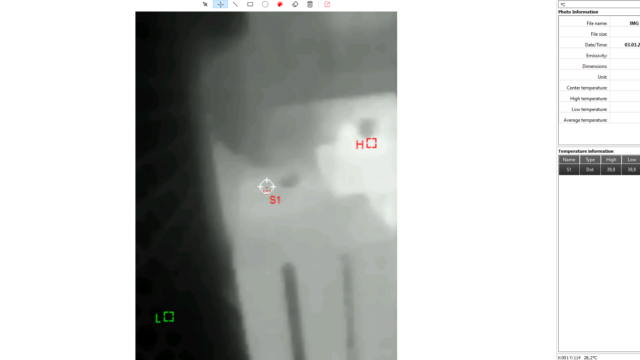

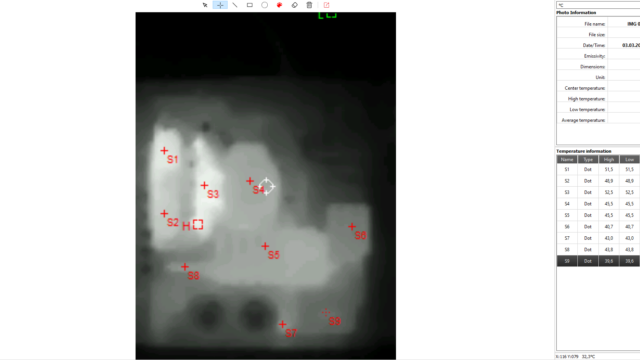

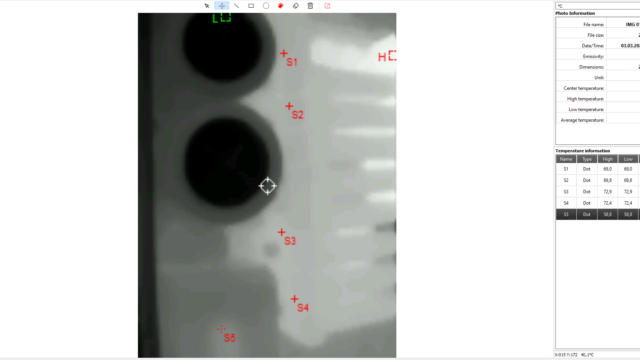

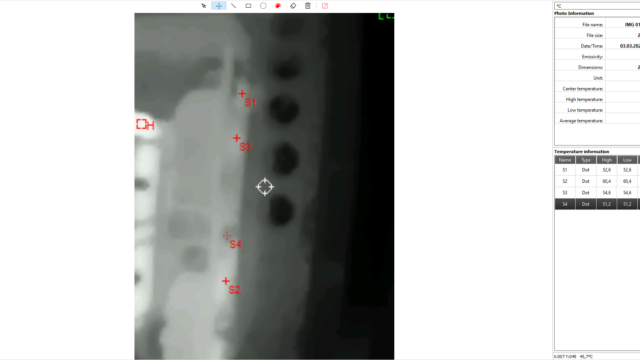

Температура при нагрузке в 150W без вентилятора:

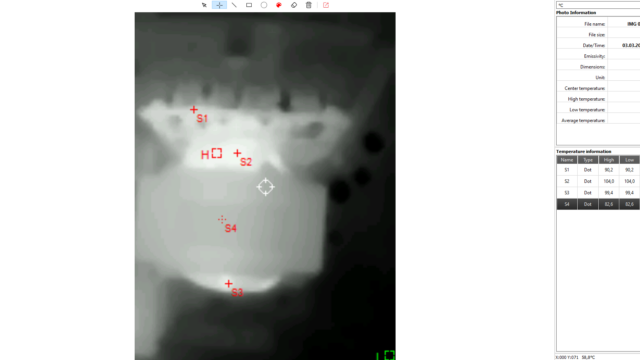

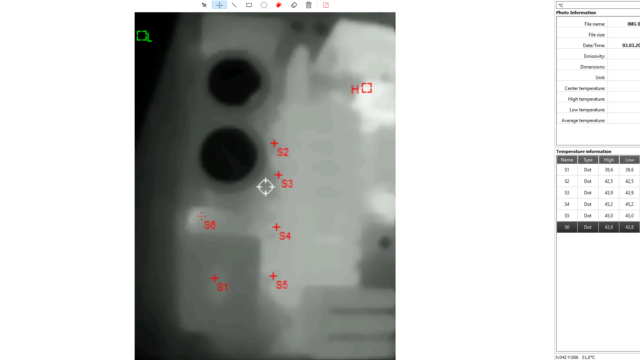

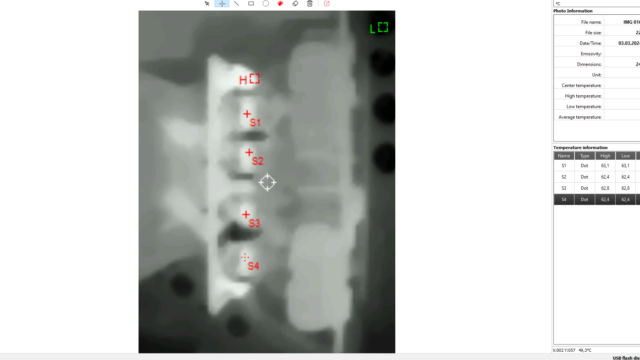

Температура при нагрузке в 100% протяжённостью в 20 минут:

Вывод:

Тесты Load Regulation по всем линиям блок прошёл отлично, а пульсации весьма малы. Стоит отметить, что блок не новый и возможно был в майнинге, так что результаты нового блока могут быть ещё лучше.
