Линейка блоков питания от InWin серии P представлена в трёх вариантах с мощностью от 650 Вт до 850 Вт. Они используют платформу от High Power. В данном обзоре мы рассмотрим версию на 850 Вт.

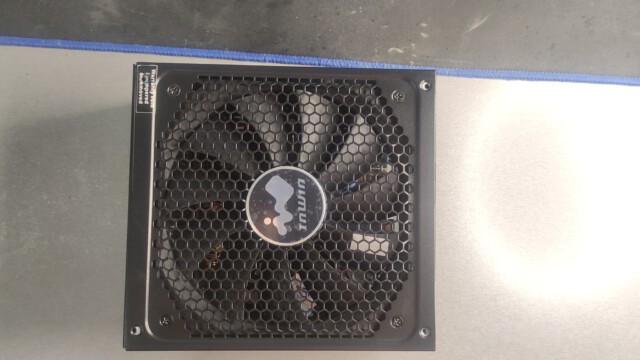

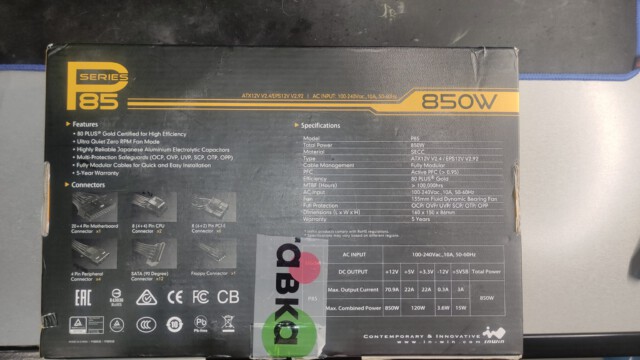

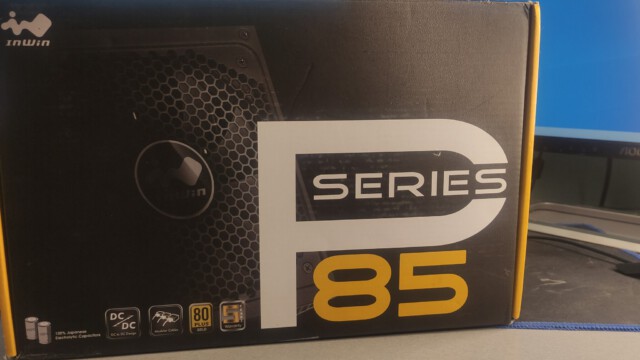

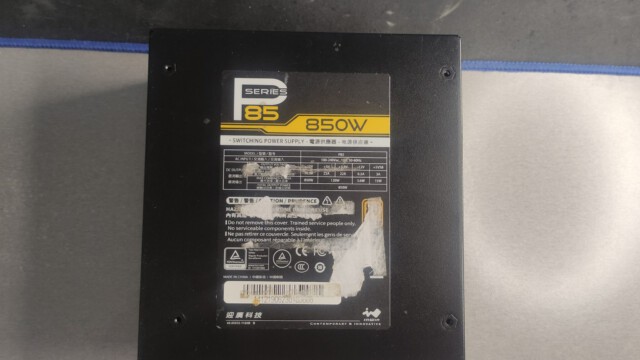

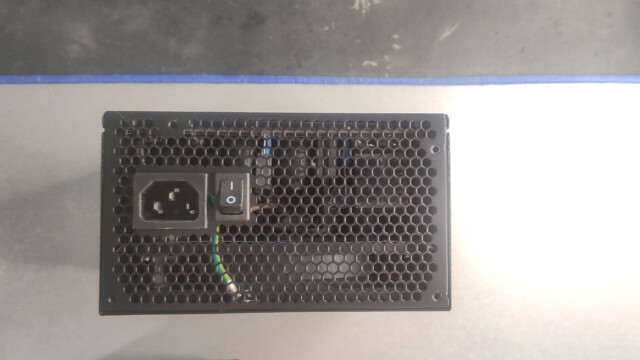

Фото снаружи:

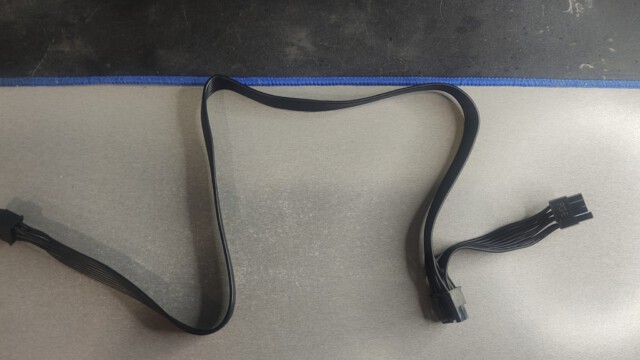

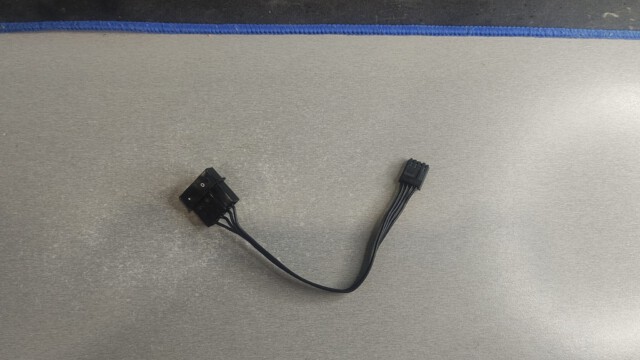

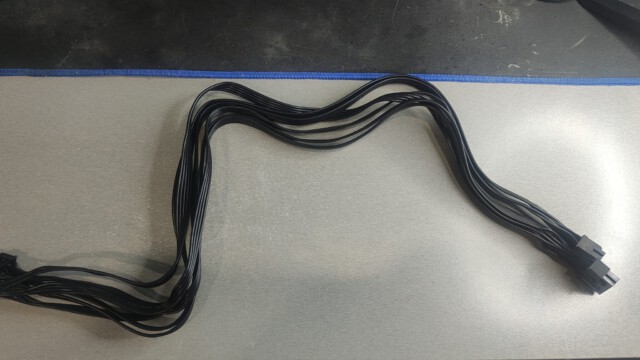

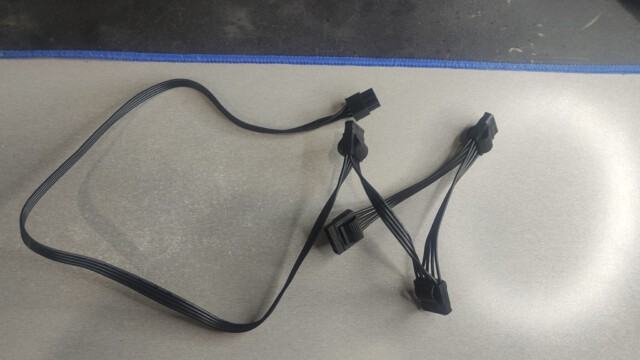

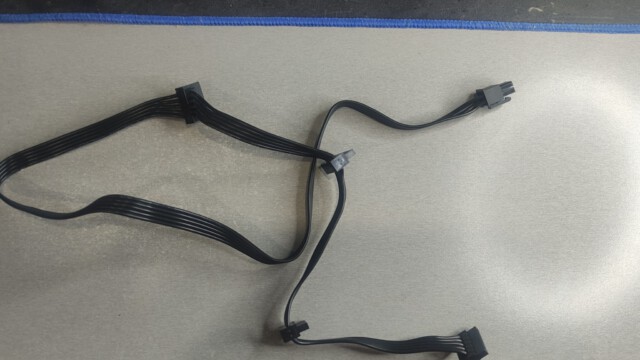

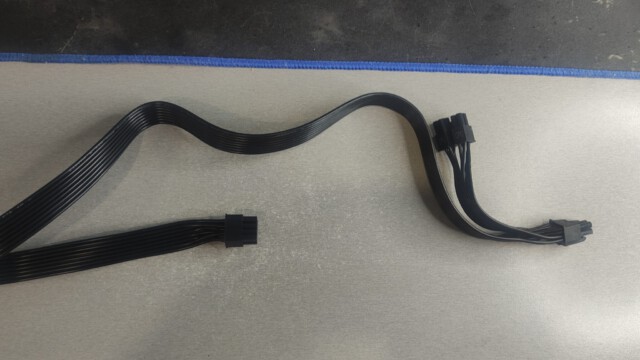

Информация по кабелям и их фото:

Описание	Калибр
ATX Connector 20+4 pin	18AWG
PCI-E	16-18AWG
CPU	16AWG
MOLEX	18AWG
SATA	18AWG

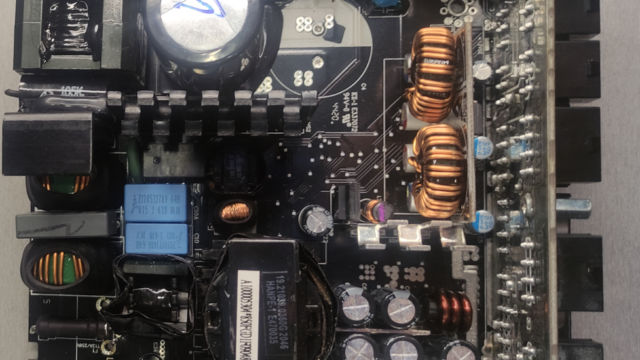

Анализ компонентов:

Manufacturer (OEM)	High Power
Platform	NO-810F
Transient Filter	4x Y caps, 2x X caps, 2x CM chokes, 1x MOV
Inrush Protection	NTC Thermistor & Relay
Bridge Rectifier	2x GBU1506L (600V, 15A, 90°C)
APFC Mosfet	2x Infineon PP50R140CP (550V, 15A @ 100°C, Rds(on) 0.14Ohm)
APFC Boost Diode	1x UnitedSiC UJ3D06510TS (650V, 10A, 152°C)
Bulk Cap	1x Rubycon MXH (400V, 680uf, 2,000h @ 105°C)
Main Switchers	2x Infineon PP50R140CP (550V, 15A @ 100°C, Rds(on) 0.14Ohm)
APFC Controller	Infineon 3PCS01
Resonant Controller	Champion CM6901X
Topology	Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters
+12V MOSFETs	6x Infineon 027N04LS (40V, 88A @ 100°C, 2.7mΩ)
5V & 3.3V MOSFETs	DC-DC Converters: 6x Infineon 0906NS (30V, 40A @ 100°C, 4.5mΩ)
PWM CONTROLLERs	APW7159C
Filtering Capacitors	Electrolytic: 2x Nippon Chemi-Con (4-10,000h @ 105°C, KY) 3x Rubycon (3-6,000h @ 105°C YXG) 2x Rubycon ZLH 5x Nichicon (4-10,000h @ 105°C, HE) Polymer: 9x FPCAP, 4x Nippon Chemi-Con
Supervisor IC	PS224
Fan Controller	15W408AS
Fan Model	Globe Fan RL4Z S1352512H (140mm, 12V, 0.33A, FDB)
5VSB Circuit Rectifier	1x PCF P10V45 SBR (45V, 10A), 2x Infineon BSC0906NS (30V, 40A @ 100°C, 4.5mΩ)

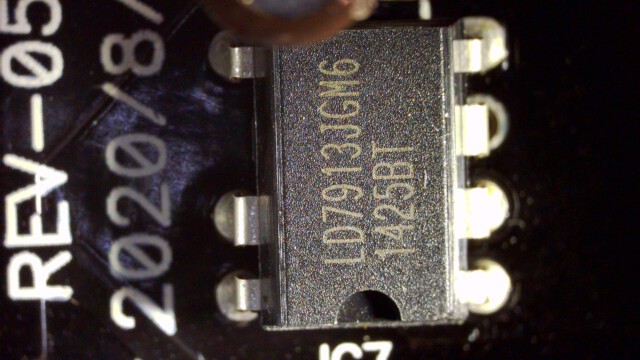

Standby PWM Controller	LD7913JGM6
-12V Circuit	KEC KIA7912PI

InWin P85 во всех вариациях использует платформу High Power NO-810F. Похожие платформы представлены в следующих блоках питания:

1. HIGH POWER Super GD+ (NO-810G)
2. Sharkoon Silent Storm Cool Zero (NO-810E)
3. Thermaltake Toughpower Grand RGB (NO-810)

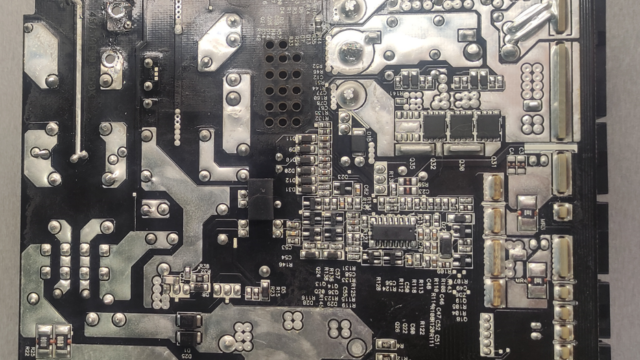

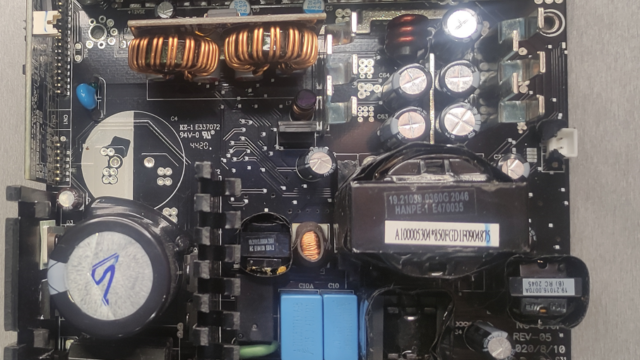

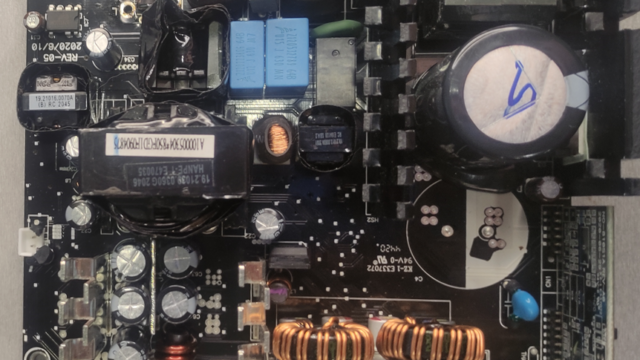

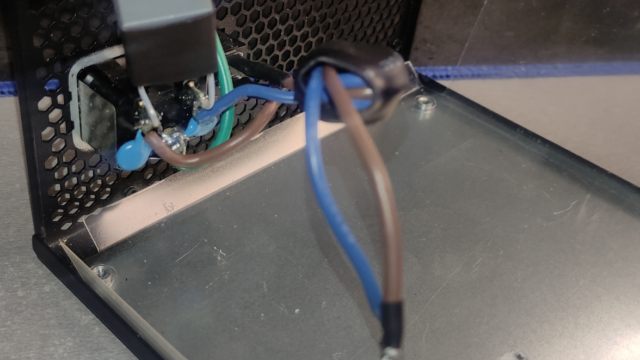

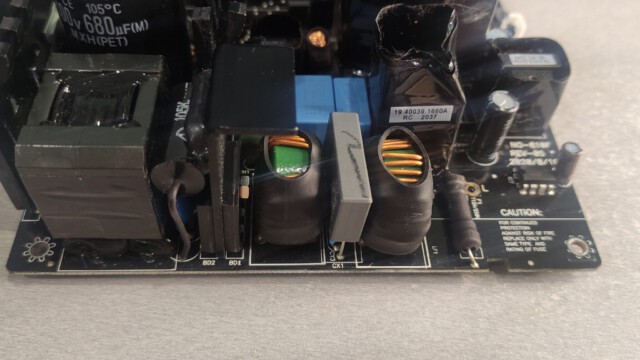

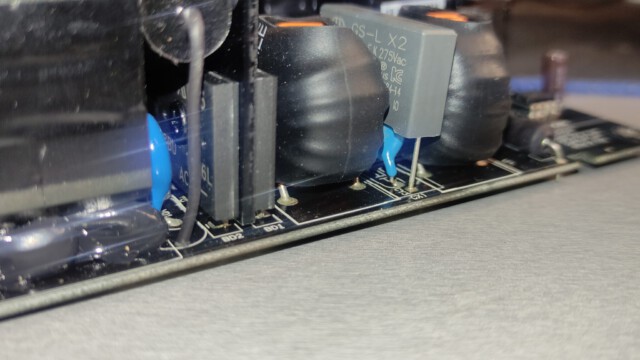

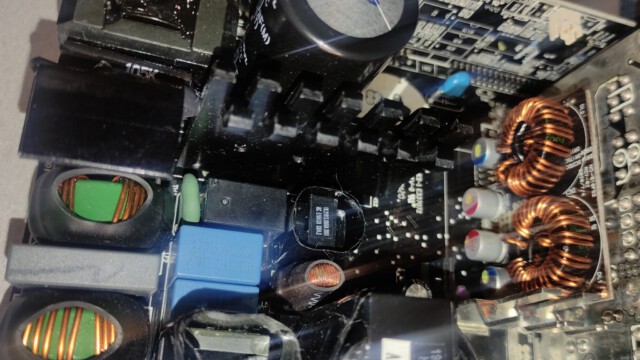

EMI фильтр в блоке полный. Он включает в себя варистор для защиты от скачков напряжения, а также термистор для понижения пускового тока и реле.

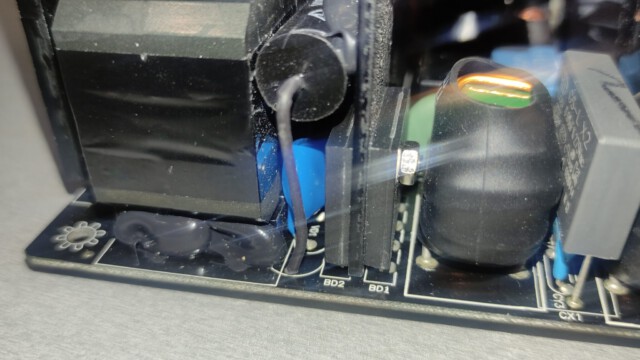

В качестве диодного моста используется два GBU1506L.

В APFC стоят два мосфета Infineon PP50R140CP и диод UnitedSiC UJ3D06510TS.

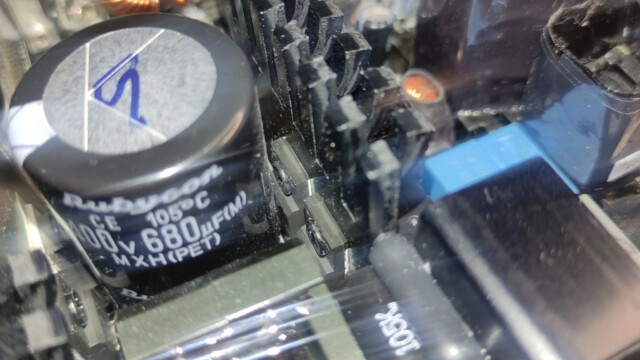

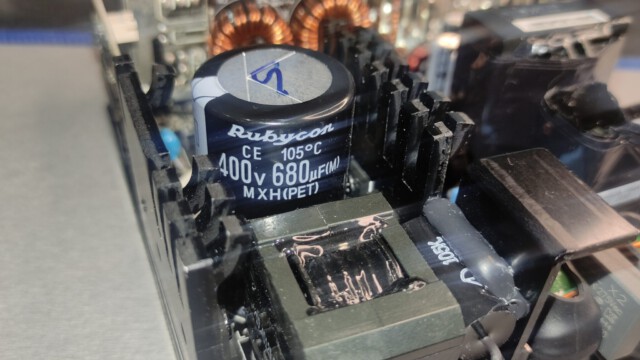

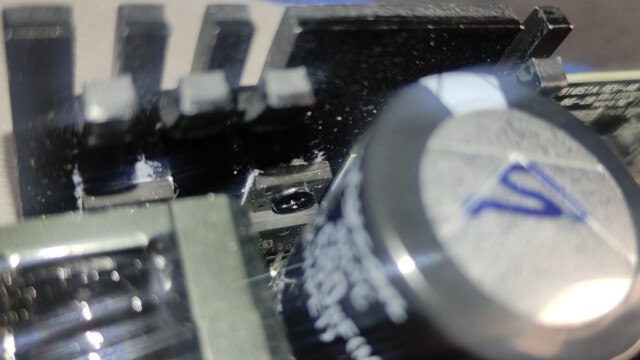

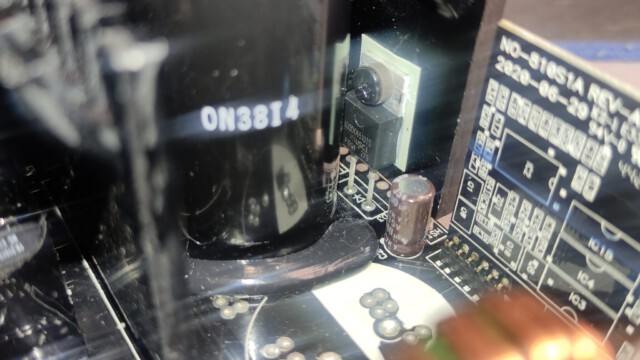

В качестве ключей полумостового преобразователя используются всё те же Infineon PP50R140CP, также в блоке установлен высоковольтный конденсатор Rubycon серии MXN.

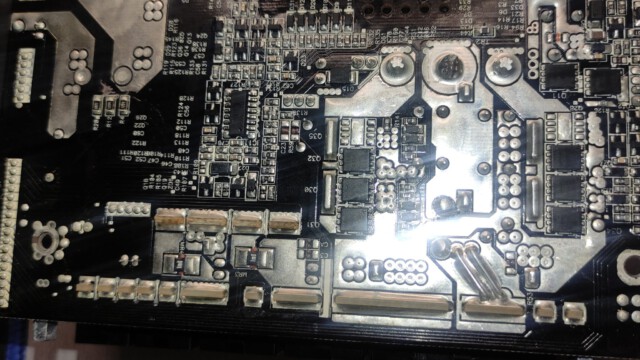

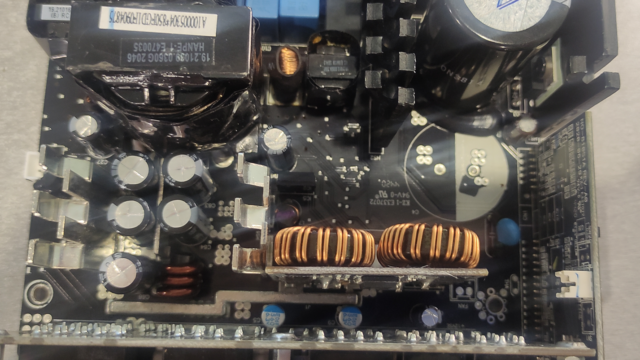

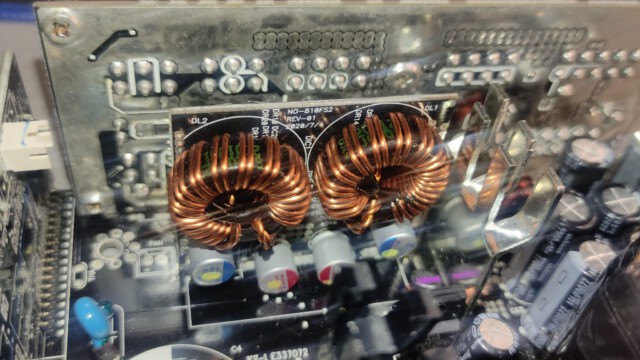

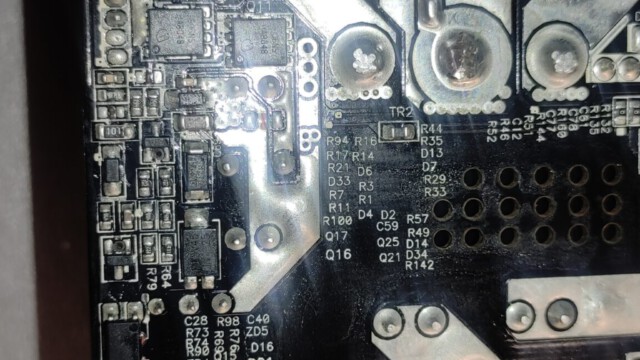

На 12-ти вольтовой линии используются шесть мосфетов Infineon 027N04LS. На линиях 5V и 3.3V стоят шесть мосфетов Infineon 0906NS.

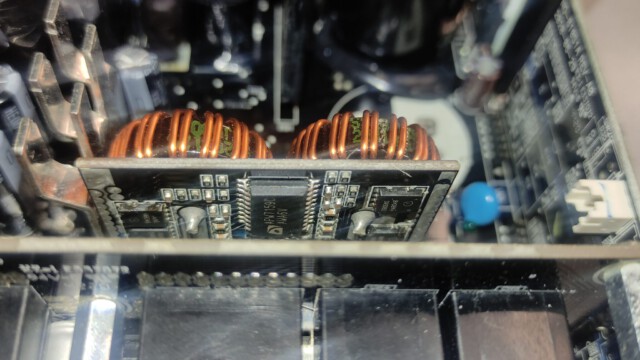

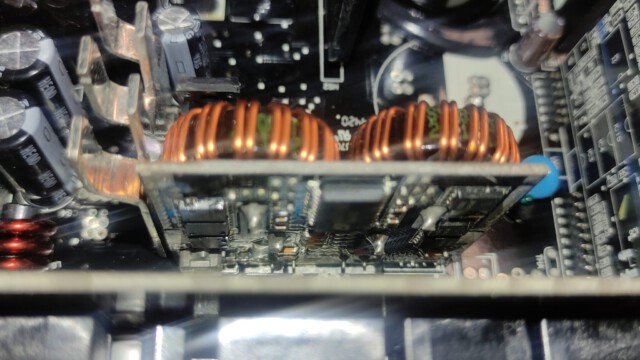

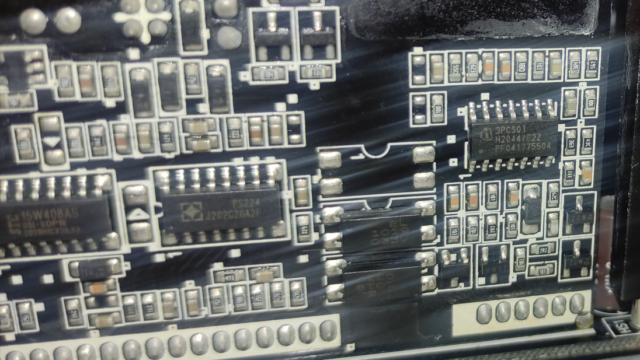

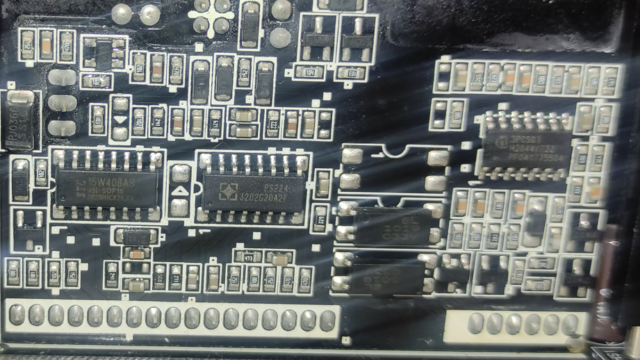

На отдельной плате располагаются Супервизор PS224, APFC контроллер — Infineon 3PCS01 и контроллер, управляющий вентилятором — 15W408AS

Резонансный контроллер — Champion CM6901X

Фильтрующие электролиты: 12 конденсаторов от Nippon Chemi-Con, Rubycon и Nichicon.

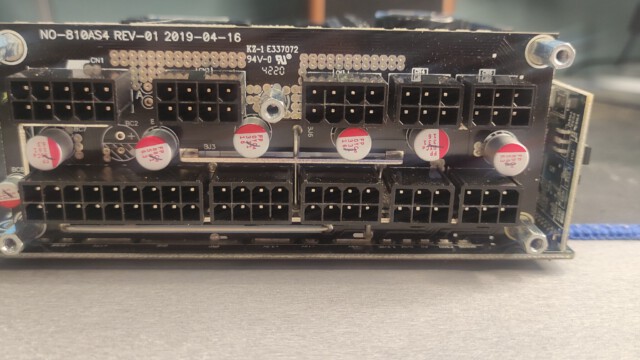

Полимеры: 9 конденсаторов от FPCAP и 4 от Nippon Chemi-Con

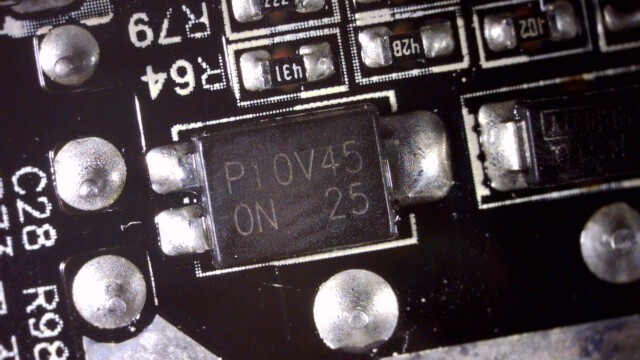

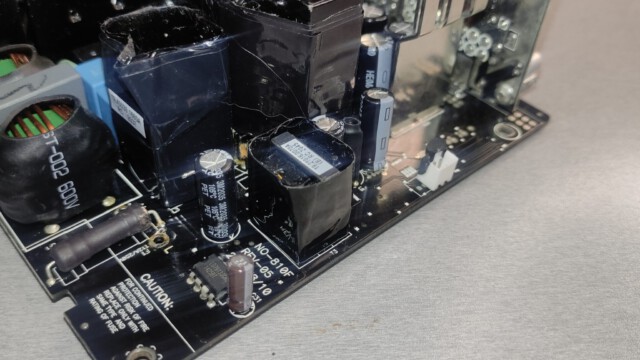

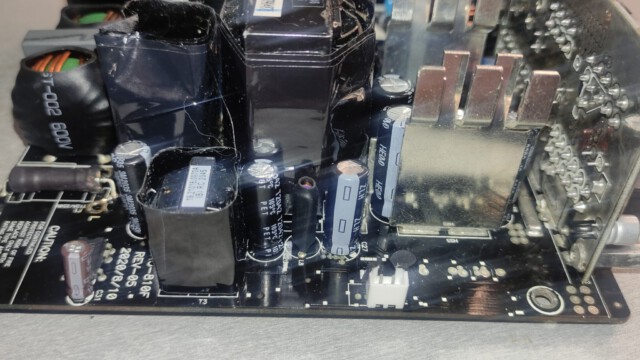

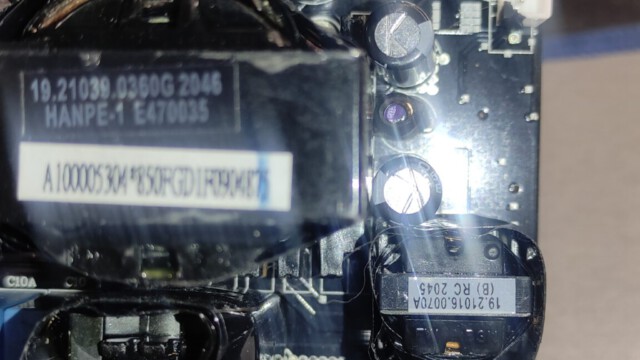

Также в блоке достаточно хорошо реализовано дежурное питание

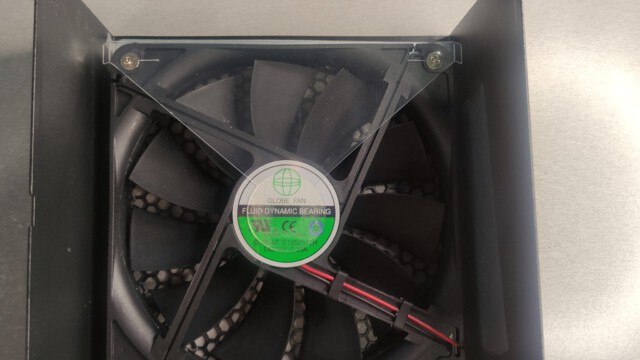

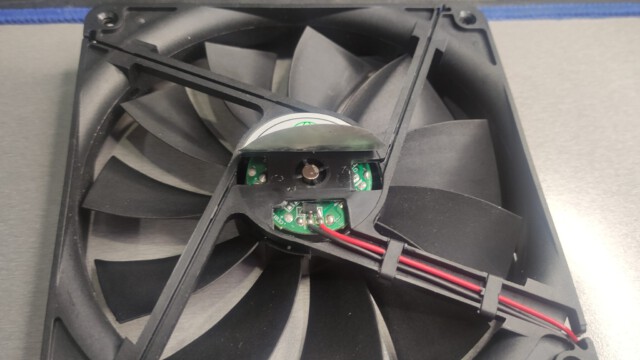

Установлена достаточно хорошая вертушка — Globe Fan RL4Z S1352512H на гидродинамическом (FDB) подшипнике.

Тесты Load Regulation, КПД, PF, Скорости вентилятора:

Нагрузка	12V	5V	3.3V	КПД	PF	Скорость Вентилятора
10%	12.15V	05.08V	3.384V	86.42%	0, 91	0
20%	12.12V	05.08V	3.383V	90.83%	0, 97	0
30%	12.10V	05.09V	3.383V	91.33%	0, 99	566
40%	12.07V	05.09V	3.381V	91.87%	0, 99	566
50%	12.04V	05.09V	3.381V	92.07%	0, 99	566
60%	12.01V	5.10V	3.38V	91.72%	0, 99	803
70%	11.98V	5.10V	3.38V	91.25%	0, 99	1026
80%	11.94V	5.10V	3.38V	90.53%	0, 99	1149
90%	11.91V	5.11V	3.38V	90.03%	0, 99	1326
100%	11.88V	5.11V	3.38V	89.42%	0, 99	1326

Тесты пульсаций:

Нагрузка	12V	5V	3.3V
10%	20.0 mV	8.8 mV	9.7 mV
20%	12.8 mV	9.6 mV	9.4 mV
30%	16.8 mV	7.1 mV	10.1 mV
40%	17.6 mV	8.8 mV	10.8 mV
50%	18.4 mV	10.4 mV	11.2 mV
60%	19.2 mV	11.2 mV	12 mV
70%	19.6 mV	11.4 mV	12.8 mV
80%	20 mV	7.2 mV	13.6 mV
90%	20.2 mV	9 mV	15.2 mV
100%	20.8 mV	9.8 mV	16 mV

Температура:

Выводы:

Блок использует хорошую платформу — High Power 810F, использующую резонансный преобразователь LLC, синхронное выпрямление и DC-DC. Из плюсов туда же — качественные радиодетали.
Также из плюсов — блок имеет довольно хороший вентилятор.
Все наши тесты он прошёл на отлично: показал низкие пульсации, неплохой Load Regulation, однако, КПД при нагрузке 100% был на уровне ~89%, что на грани получения сертификата 80 plus gold, но это нельзя назвать дичайшим минусом блока. Из минусов можно отметить завышенную цену, неотключаемый полупассивный режим, а также достаточно плотную компоновку, учитывая, что есть свободное место. К тому же, не распаян второй высоковольтный конденсатор, учитывая, что если бы распаяли — было бы лучше и место под него есть. По уровню мы бы поставили его около блоков на платформе CWT GPU(Chieftec Powerplay Gold и другие). Мы можем советовать его к покупке почти в любую сборку, вплоть до сборок с RTX 4090.

---
