Относительно новые бюджетные блоки от Deepcool серии PF представлены в девяти вариантах с мощностью от 350 Вт до 750 Вт. Они используют платформу Helly ATX-200 в версиях до 650 Вт, Helly ATX-600B — в версиях от 700 Вт и выше. В данном обзоре мы рассмотрим версию на 700 Вт.

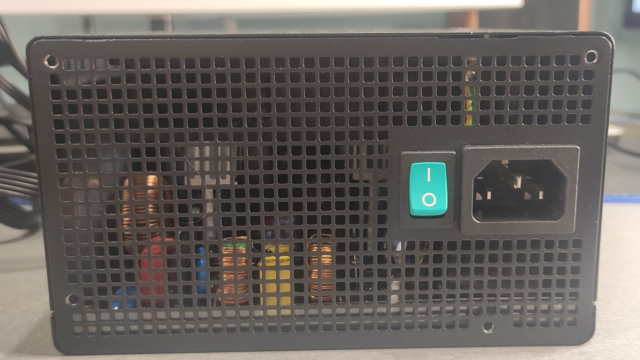

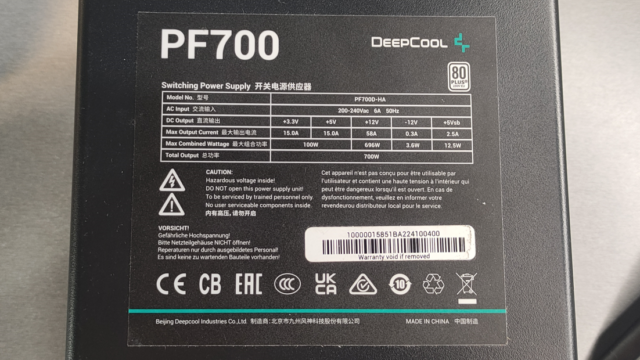

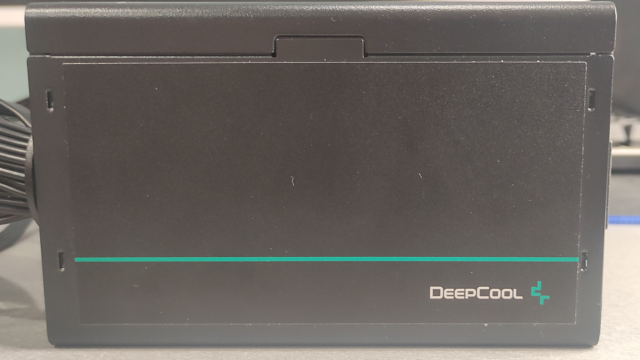

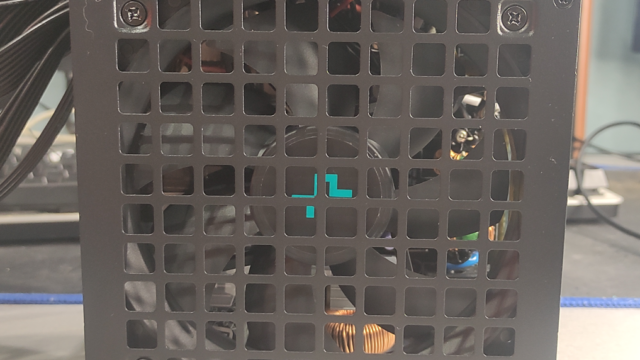

Фото снаружи:
Блок, естественно, не модульный.

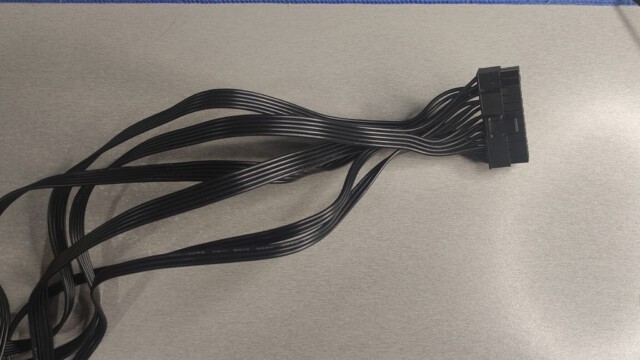

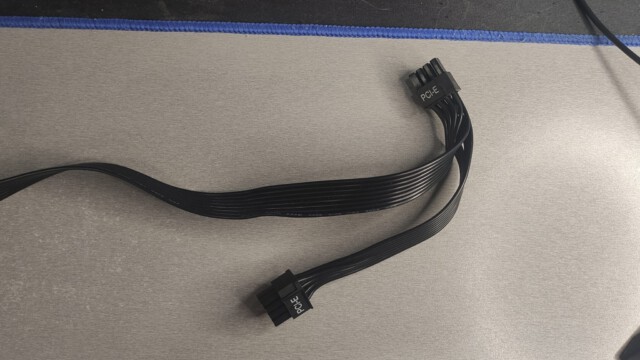

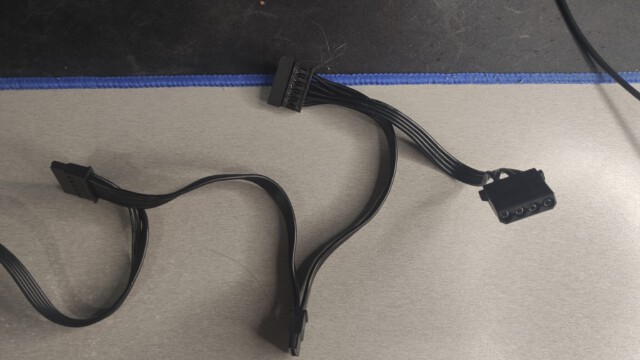

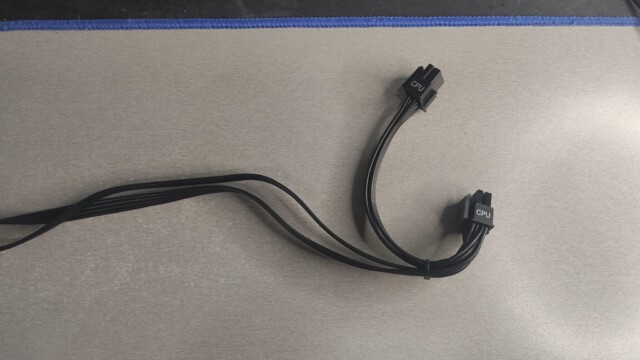

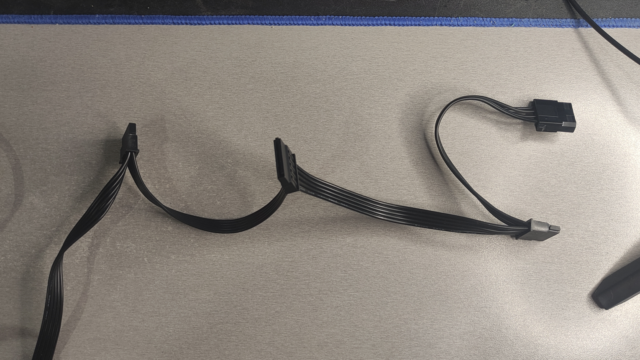

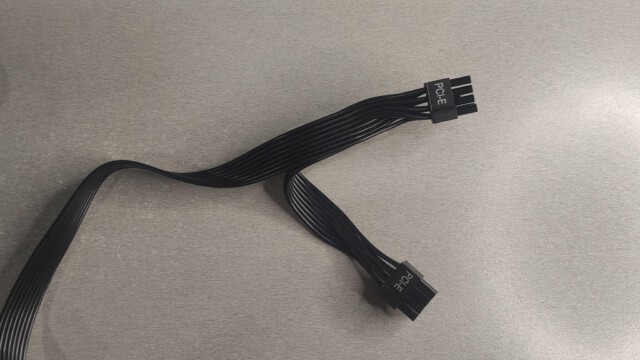

Информация по кабелям и их фото:
| Описание | Количество | Калибр |
|---|---|---|
| ATX Connector 20+4 pin | 1 | 18AWG |
| PCI-E 6+2 pin | 4 | 18AWG |
| CPU 4+4 pin | 2 | 18AWG |
| MOLEX | 2 | 18AWG |
| SATA | 6 | 18AWG |
Анализ компонентов:
| Manufacturer(OEM) | Helly |
| Platform | ATX-0600B |
| Transient Filter | 4x Y caps, 2x X caps, 2x CM chokes, 1x MOV |
| Inrush Protection | NTC Thermistor(MF72-10D15, 10 ohm) & Relay (Yongneng yx201h-s-112dm) |
| Bridge Rectifier | GBU1508 (800V, 15A, 100°C) |
| APFC Mosfet | 1x PIP Semiconductor PTA25N50 (500V, 16A, 100°C, Rds(on) 0.28Ohm) |
| APFC Boost Diode | 1x WeEn BYC8X-600P (600V, 8A, 75°C) |
| Bulk Cap | 1x Ltec HP (420V, 390uf, 2,000h @ 105°C) |
| Main Switchers | 2x Convert Semiconductor CS20N50FF (500V, 20A, 0.26Ohm) |
| APFC Controller | Champion CM6800UNX |
| Topology | Primary side: APFC, Double Forward Secondary side: Synchronous Rectification & Dual Magnetic Amplifier |
| +12V MOSFETs | 3x Oriental Semiconductor SFS06R03P (60 V, 160 A @ 25 °C, 3.5 mOhm) |
| 5V Diode | 1x MBR30H60CT (60V, 30A) |
| 3.3V Diode | 1x MBR3045CT (45V, 30A) |
| Filtering Capacitors | Electrolytic: 12x Asia X TMX (2000h @ 105°C) |
| Supervisor IC | Grenergy GR8313 |
| Fan Model | WAM W12025HZ12SEMA (120mm, 12V, 0.26A, Rifle Bearing Fan) |
| Standby PWM Controller | PN8141 |

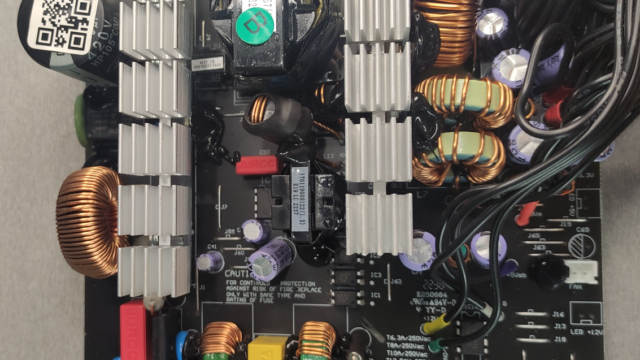

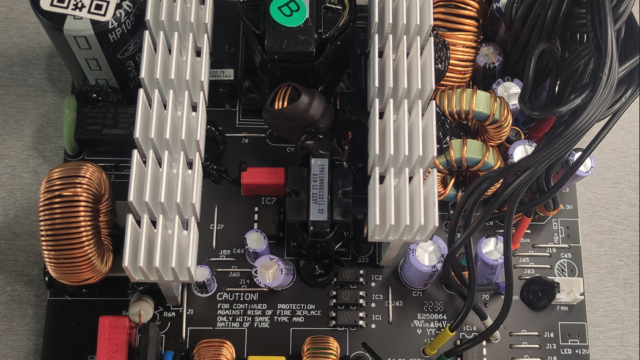

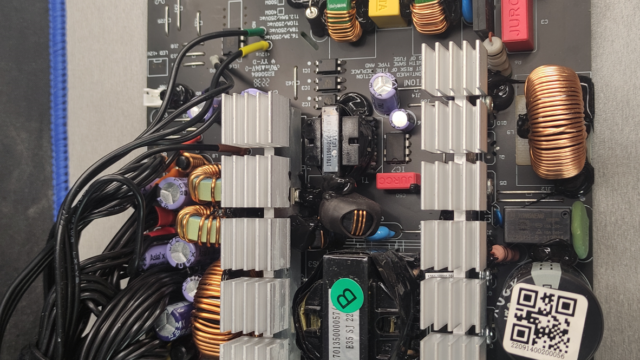

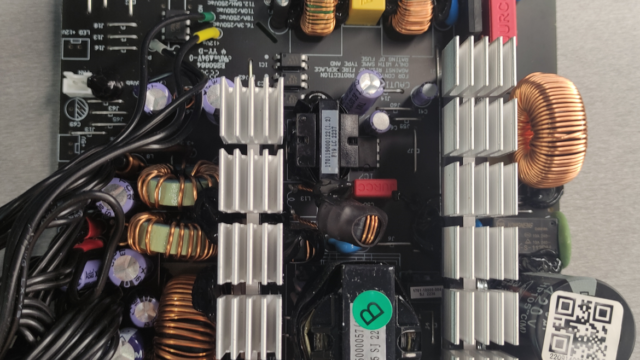

Deepcool PF в вариациях от 700W использует платформу Helly ATX-600B. Она построена на прямоходовом преобразователе (Double Forward), раздельной стабилизации на магнитных усилителях (DMA), а так же использует синхронное выпрямление (SR). Эта же платформа(однако, судя по старым обзорам на DK Premium) используется в блоках питания 1stplayer DK Premium, но она именуется как «Helly ATX-0600» и имеет некоторые отличия.

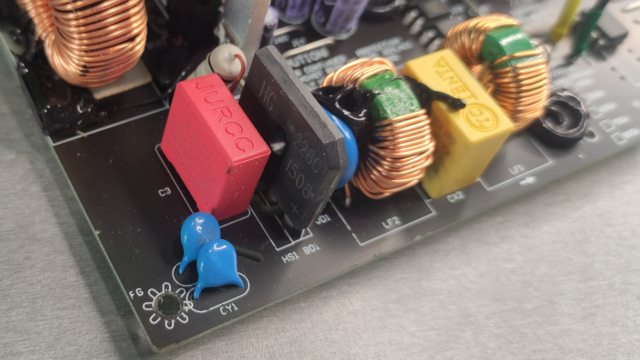

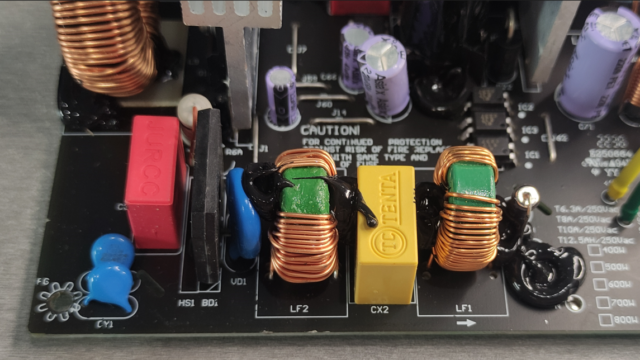

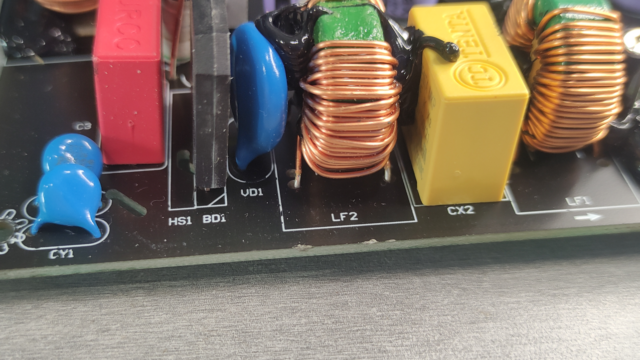

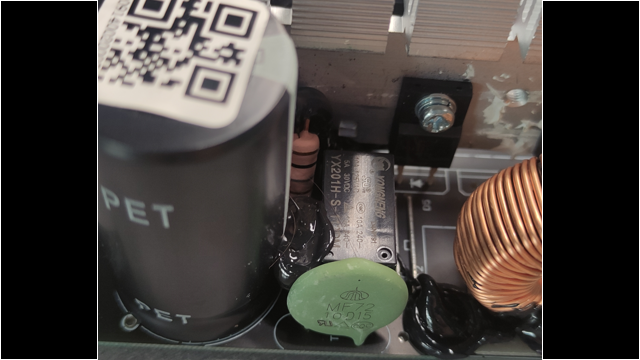

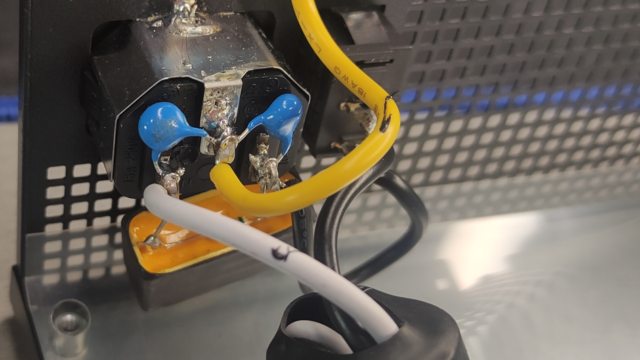

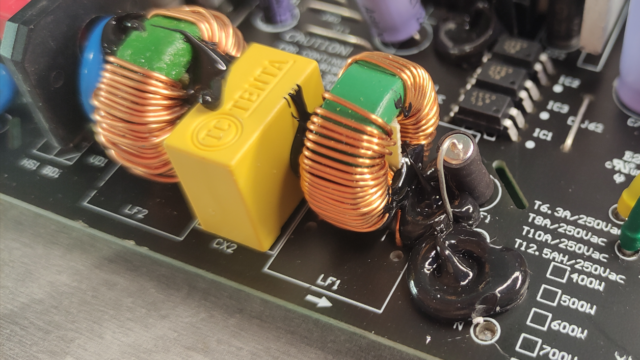

EMI фильтр в блоке полный. Он включает в себя варистор для защиты от скачков напряжения, а также термистор для понижения пускового тока и реле.
Диодный мост — GBU1508.

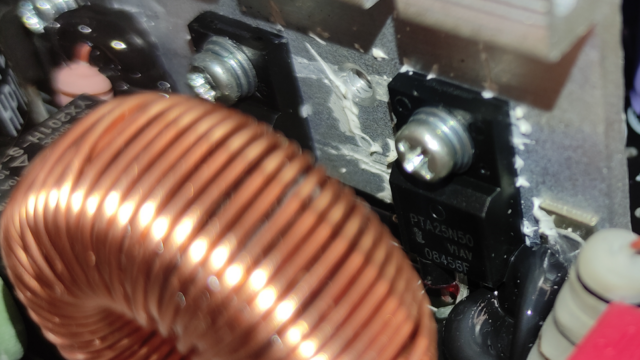

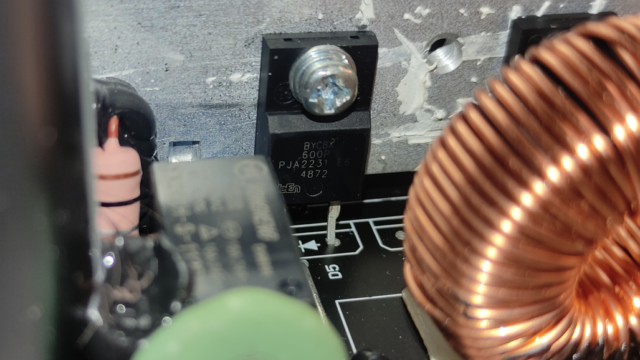

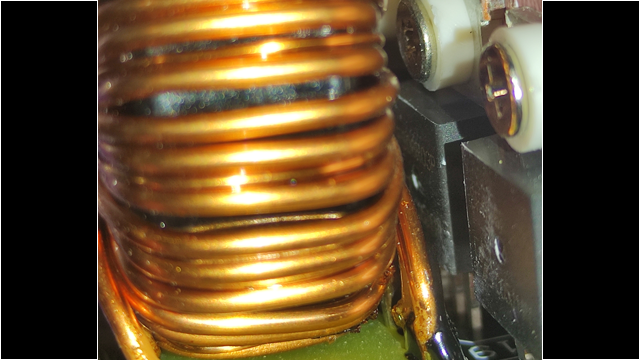

В APFC стоит мосфет PIP Semiconductor PTA25N50 и диод WeEn BYC8X-600P.

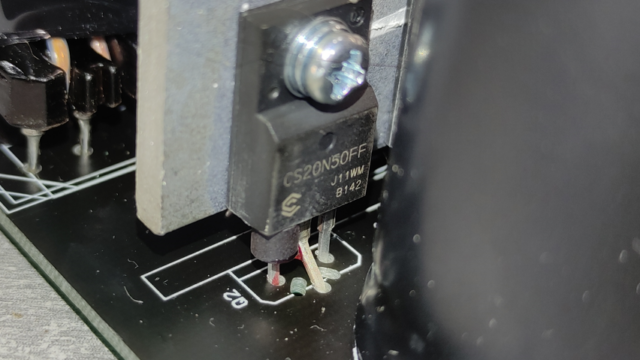

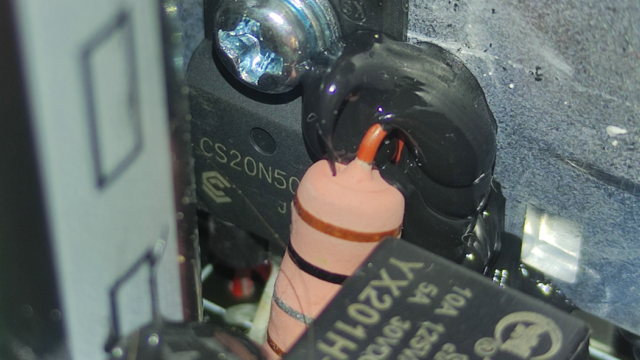

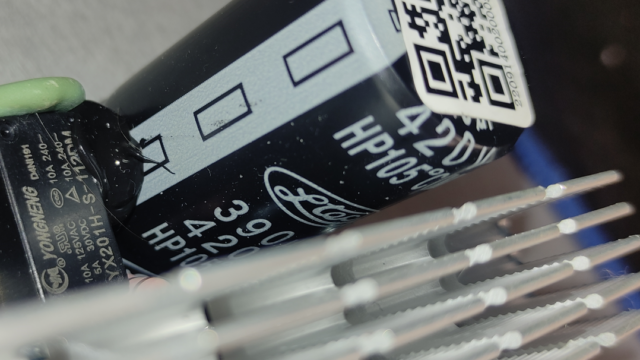

В блоке установлен высоковольтный конденсатор Ltec серии HP, а в качестве ключей прямоходового преобразователя используются Convert Semiconductor CS20N50FF.

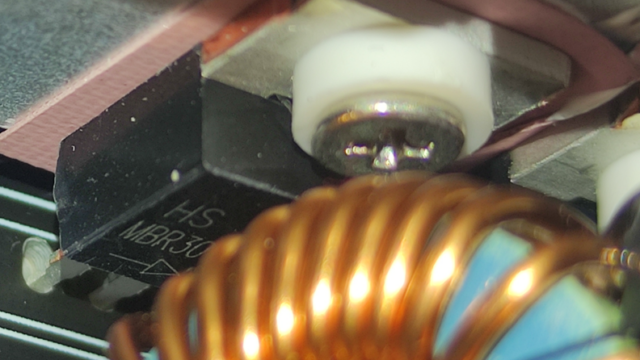

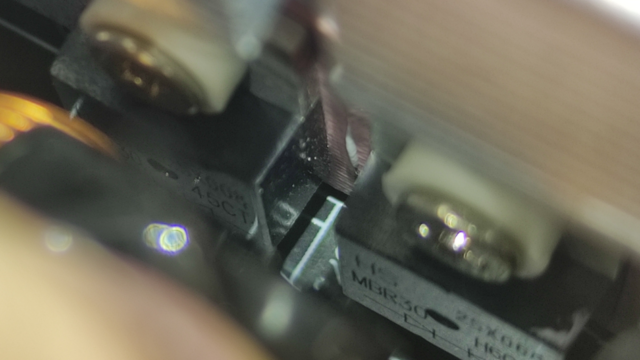

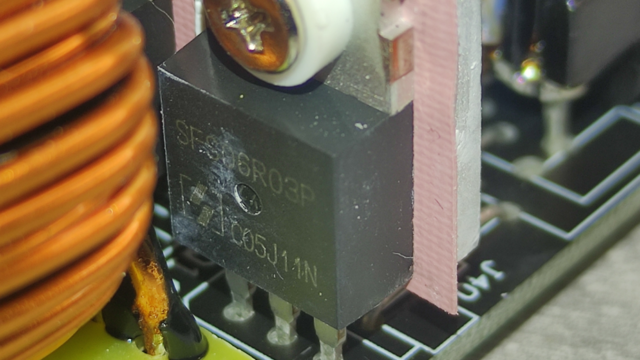

На 12-ти вольтовой линии используются три мосфета Oriental Semiconductor SFS06R03P. На линиях 5V и 3.3V стоят диоды шоттки MBR30H60CT и MBR3045CT соответственно.

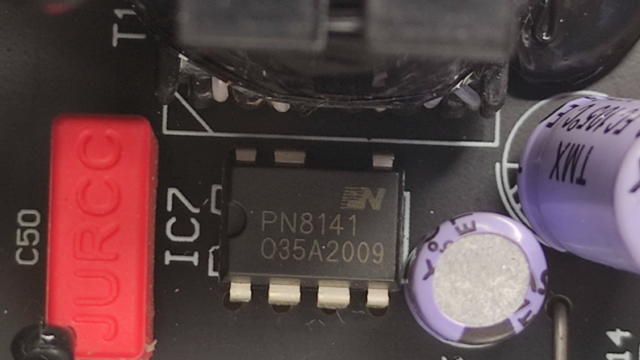

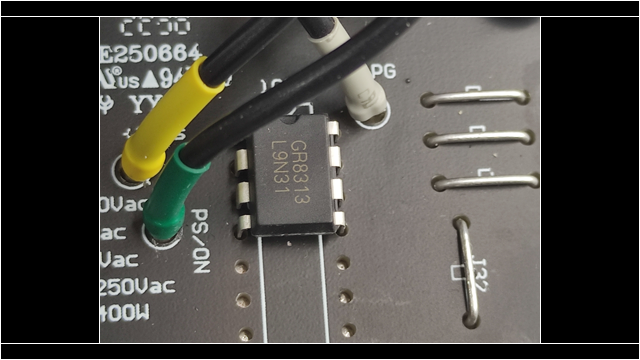

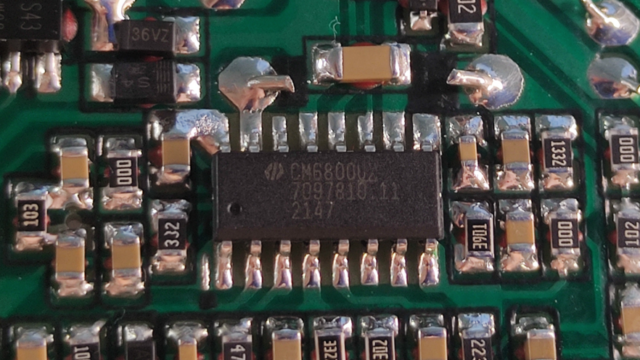

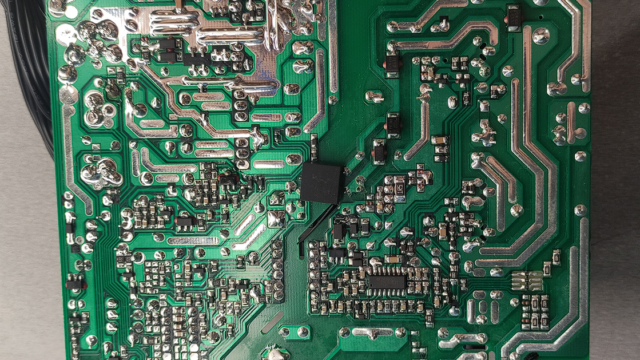

В блоке установлен супервизор Grenergy GR8313, хотя видно, что была возможность не экономить и поставить получше. Шим дежурного питания представляет собой PN8141 . Контроллер APFC (Champion CM6800UNX) располагается на обратной стороне платы. На фото коробки с задней стороны указано, что в блоке используются лишь OPP, OVP и SCP защиты.

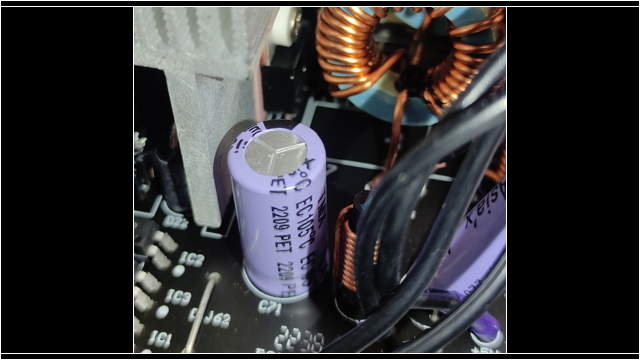

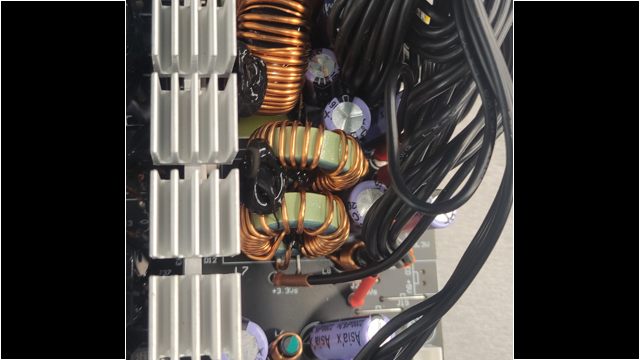

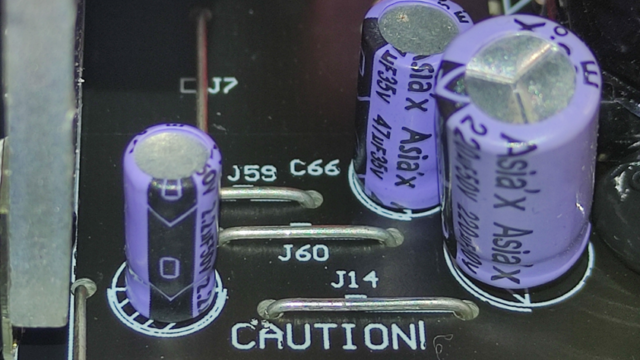

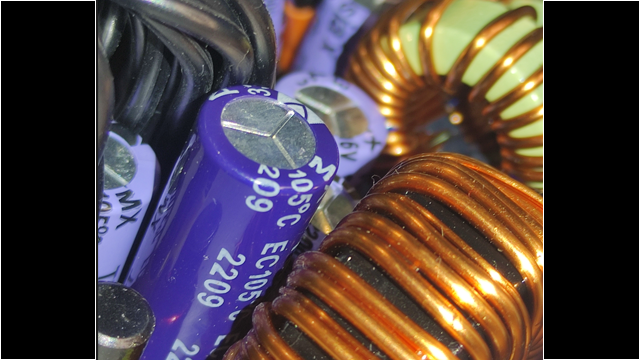

Фильтрующие электролиты от Asia X серии TMX, всего их 12 штук.

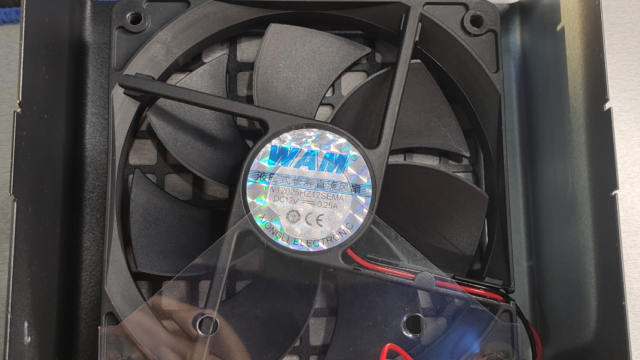

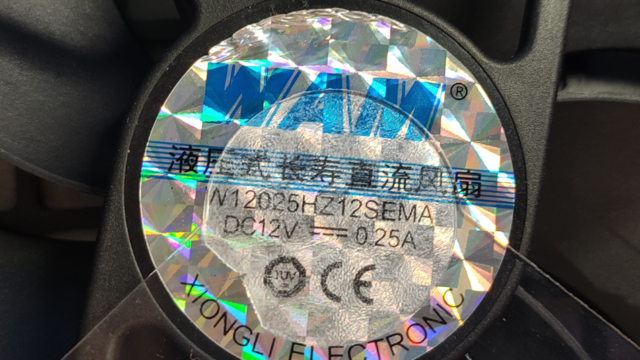

В блоке питания используется вентилятор WAM W12025HZ12SEMA. Скорее всего, он на подшипнике скольжения с винтовой нарезкой, исходя из утверждений самого производителя, а также обзора Aigo VK650 от F14lab. Однако, там установлена вертушка модели WAM W12025HZ12SELA, тем не менее, M и L означают, скорее всего, кол-во оборотов. Фото WAM W12025HZ12SELA в разборе можете увидеть тут. Субъективные ощущения от вертушки: на небольшой нагрузке шум слабый, а на средней её уже довольно хорошо становится слышно.
Выводы:
Блок использует бюджетную платформу Helly ATX-0600B, сконструированную на прямоходовом преобразователе, на синхронном выпрямителе и с использованием раздельной стабилизации на магнитных усилителях. На данный момент, цена Deepcool PF700 варьируется от 3700 до 4100 рублей. В теории, он является более удешевлённой версией блока 1stplayer DK Premium. К примеру, у DK Premium мощностью 600W стоят два мосфета Silan Microelectronics SVF20N50F в APFC, а у PF700 — один PIP Semiconductor PTA25N50. Также, у Deepcool PF700 отсутствует микросхема CM03X для понижения потребления во сне, в отличии от 1stplayer DK Premium. Это всё, но судя лишь по старому обзору 1stplayer DK Premium 600W. Мы можем рекомендовать этот блок к покупке только в ситуации, если он по цене 1stplayer DK Premium или дешевле, если по цене этих блоков у вас продаются только варианты на групповой стабилизации, если вы не можете добавить тысячу до условного Montech Gamma II или на Cougar GEC, при условии отсутствия Gamma II. Даже если у вас такая ситуация, мы не рекомендуем ставить данный блок в относительно высокобюджетные сборки по типу «R5 5600 + RX 6800XT»
P.S — Блок был убран из нашей таблицы по причине того, что, вполне вероятно, имеет проблему с конденсаторами AsiaX на выходе. Мы на данный момент не можем рекомендовать его к покупке.
