Относительно недавно на OZON появились блоки питания от Gamemax серии GX по интересной цене, и мы решили взять на обзор экземпляр на 550W.

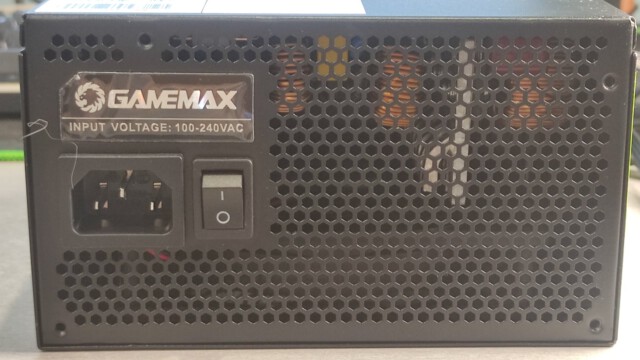

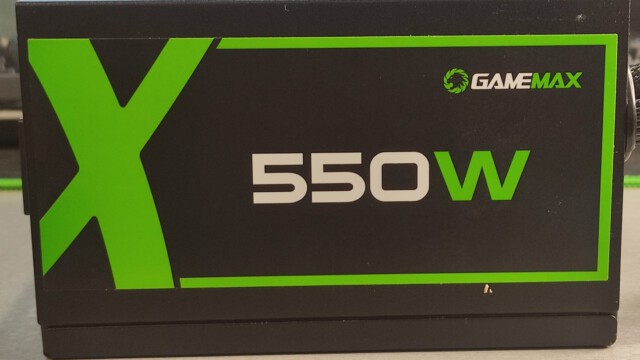

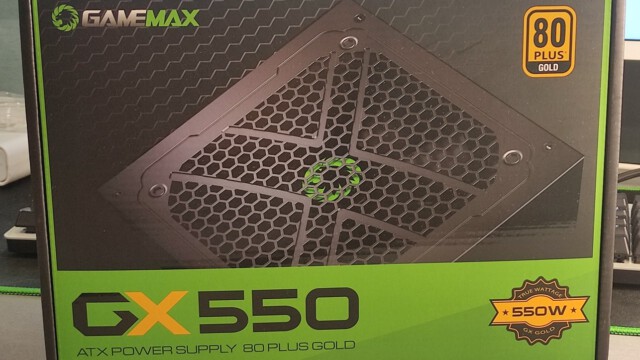

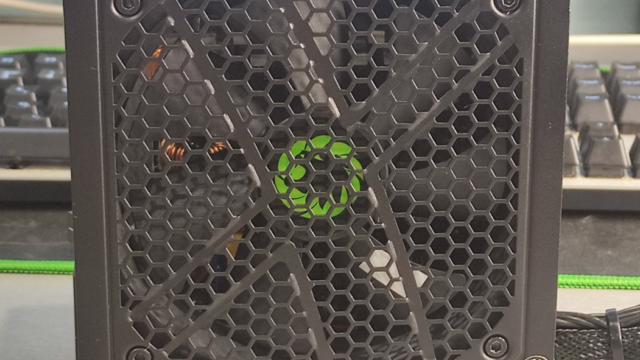

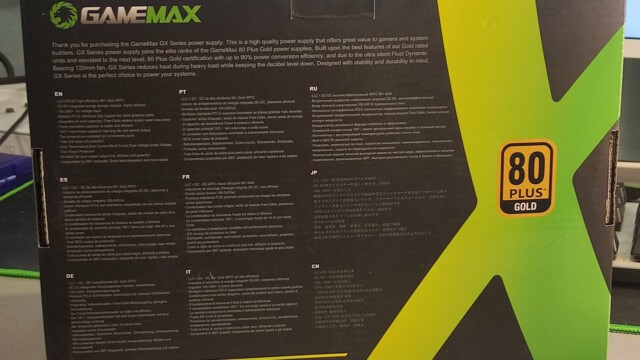

Фото снаружи:

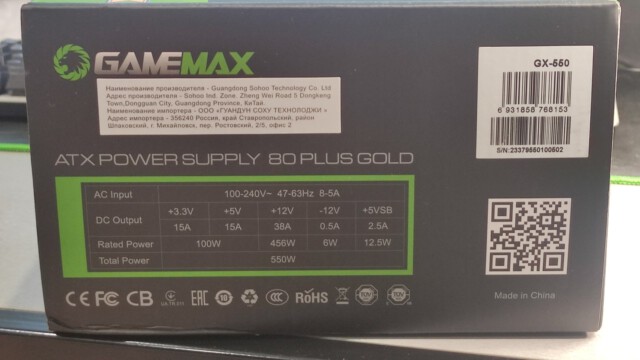

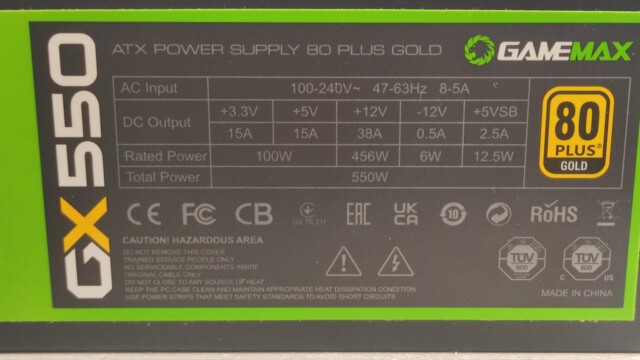

Тут мы сразу можем заметить, что производитель указывает мощность 12-ти вольтовой линии в 456W. Также, в блоке заявлены OTP, OCP, SCP, OVP, UVP, OPP защиты.

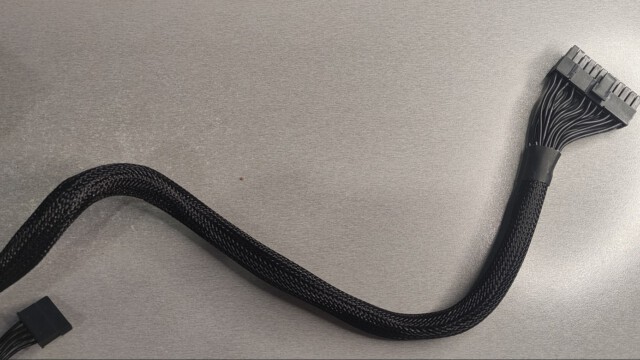

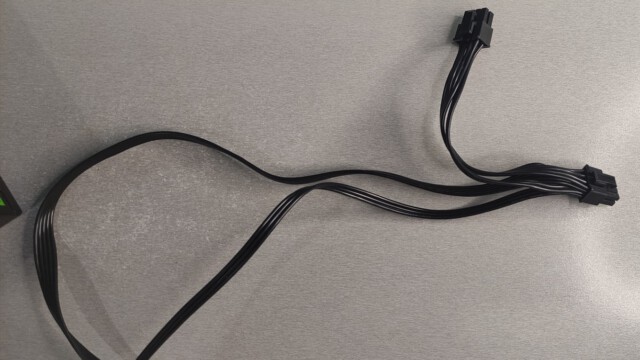

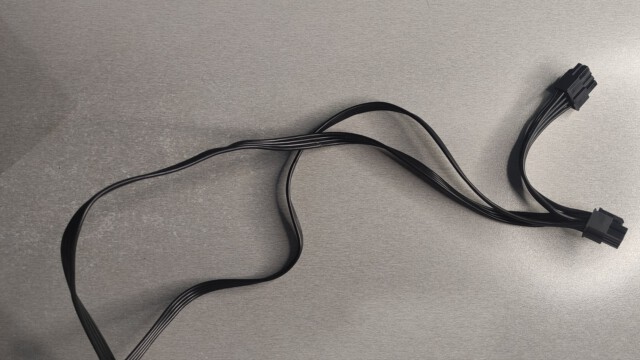

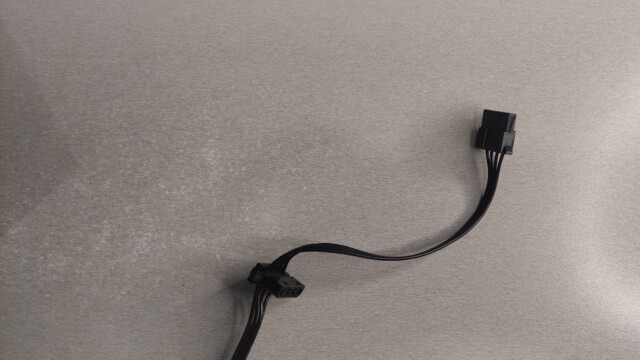

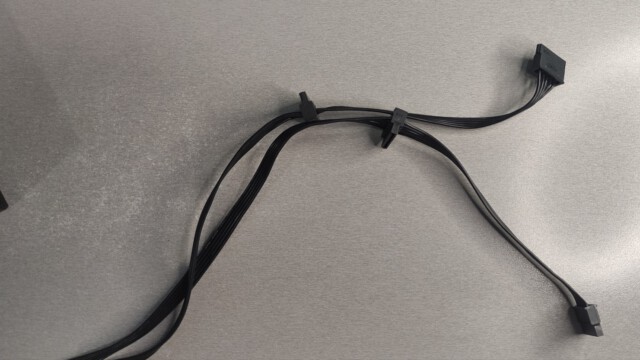

Информация по кабелям и их фото:
| Описание | Калибр |
|---|---|
| ATX Connector 20+4 pin | 18-20AWG |
| PCI-E | 18AWG |
| CPU | 18AWG |
| MOLEX | 20AWG |
| SATA | 20AWG |
Анализ компонентов:
| Manufacturer (OEM) | Sohoo |
| Platform | SH-850GA |
| PCB Type | Double-Sided |
| Transient Filter | 4x Y caps, 2x X caps, 2x CM chokes, 1x MOV |
| Inrush Protection | NTC Thermistor (5d-15) & Relay |
| Bridge Rectifier | GBU1508 (800V, 15A @ 100°C) |
| APFC Mosfet | 1x Sanrise Tech SRC60R140BS(600V, 11.2A @ 125ºC, 0.14Ohm) |
| APFC Boost Diode | 1x Global Power Technology G3S06506A (650V, 6A @ 157℃) |
| Bulk Cap | 1x Teapo DG (420V, 330uF, 105ºC) |
| Main Switchers | 2x Oriental Semiconductor OSG55R190F (550V, 12.5A @ 100°C, Rds(on) 0.19Ohm) |
| APFC Controller | Champion CM6500UNX |
| Resonant Controller | On Semiconductor NCP13978BG |
| Topology | Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters |
| +12V MOSFETs | 4x Sanrise Tech SRT04N024L (40V, 59A @ 100°C, 4.5mΩ) |
| 12v Synchronous Rectifier Controller | TEA1995 |
| 5V & 3.3V MOSFETs | DC-DC Converters: 4x Sanrise Tech SRT03N023L (30V, 73A @ 100°C, 3.5mΩ) |
| PWM CONTROLLERs | 2x Anpec APW7164 |
| Filtering Capacitors | Electrolytic: 6x Chengx GR (2-3,000h @ 105°C) 2x Chengx SK 1x Chengx GF (3,000h @ 105°C) Polymer: 9x Apaq, 1x NJcon |
| Supervisor IC | Grenergy GR8313 (OVP, UVP, SCP) |
| Fan Controller | AS358M |
| Fan Model | Zheng Heng DF1202512SEM (120mm, 12V, 0.16A, Rifle Bearing Fan) |
| Standby PWM Controller | PN8141 |

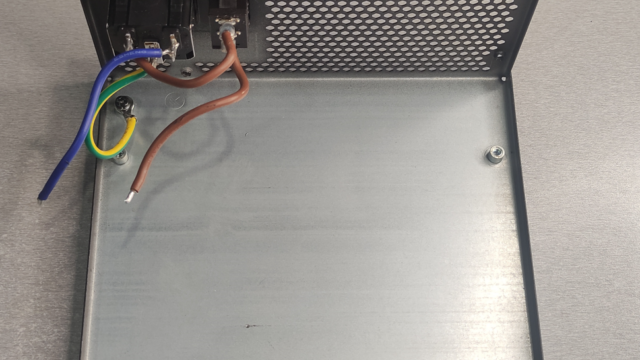

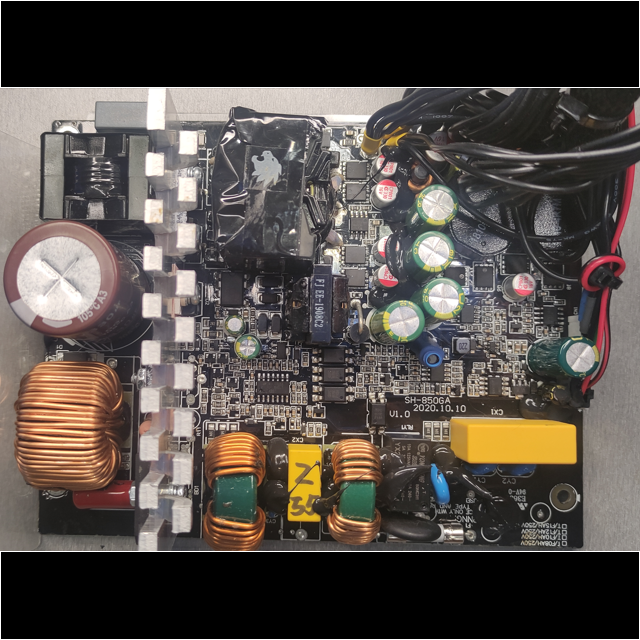

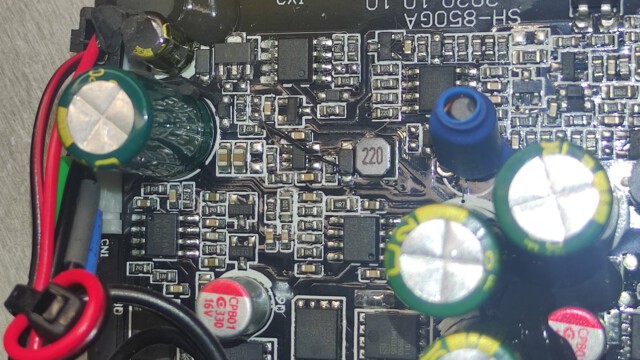

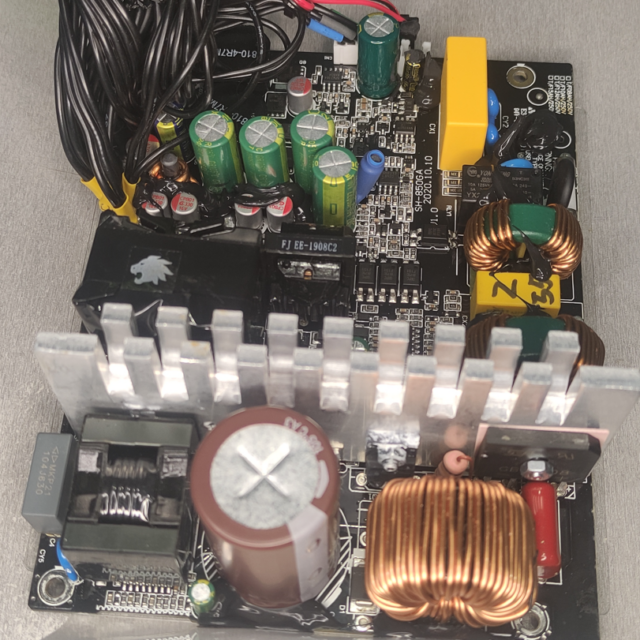

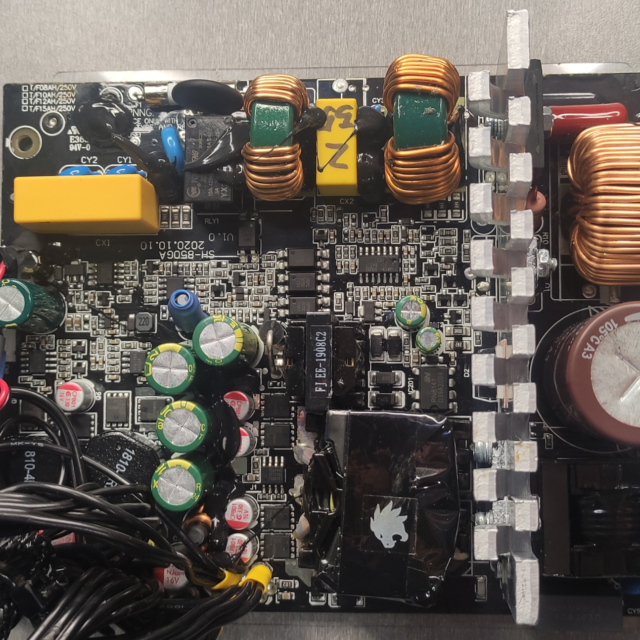

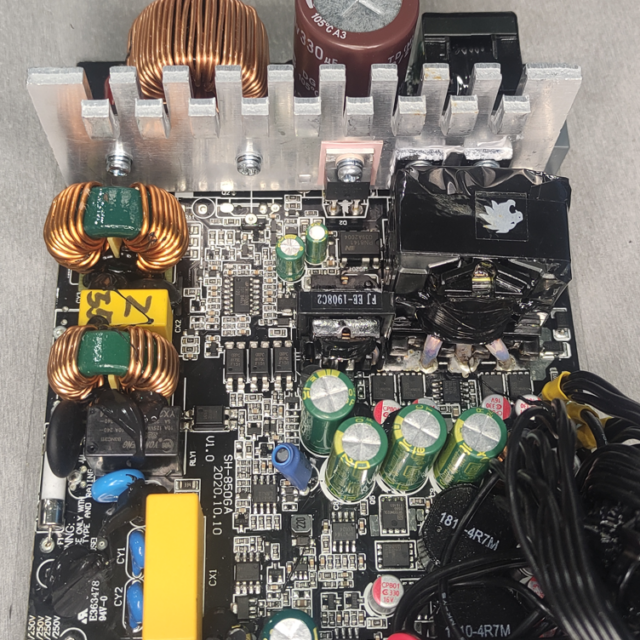

Немодульная версия Gamemax GX 550W использует платформу Sohoo SH-850GA. Практически идентичную платформу мы обнаружили в одном блоке, который продаётся на Aliexpress, но название платформы уже другое(750A-MAN), и это не Sohoo. Платформа модульной версии блоков Gamemax GX обозначается как SH-850GW.

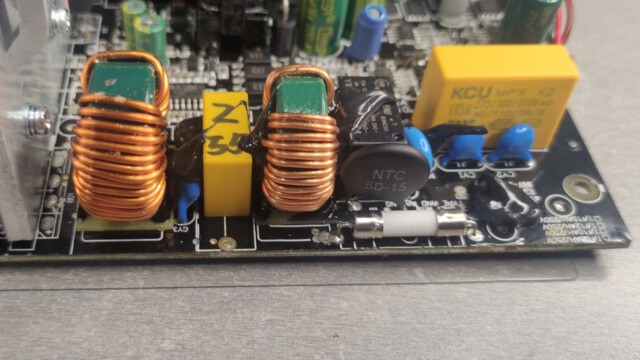

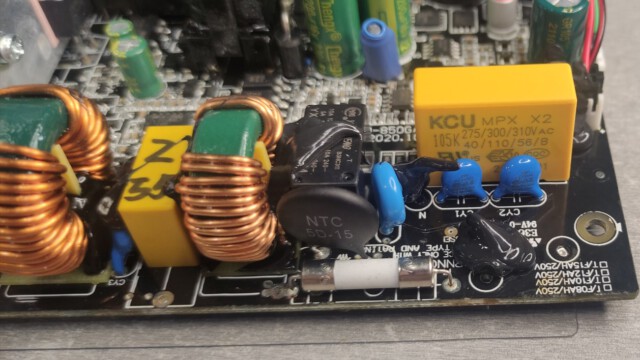

EMI фильтр в блоке полный. Он включает в себя варистор для защиты от скачков напряжения, а также термистор для понижения пускового тока и реле.

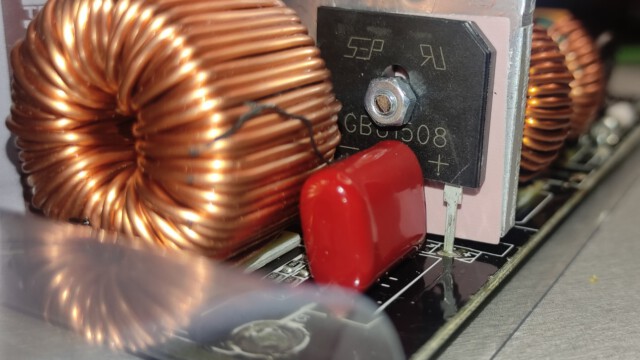

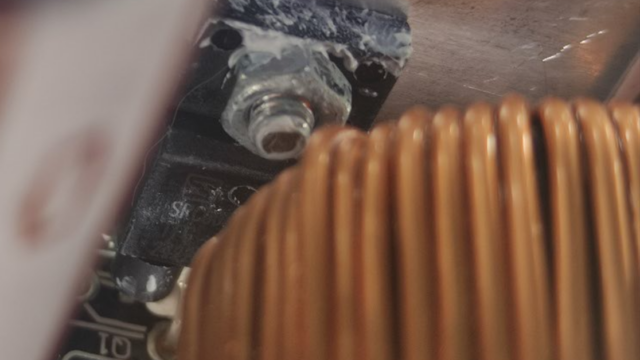

В качестве диодного моста используется GBU 1508.

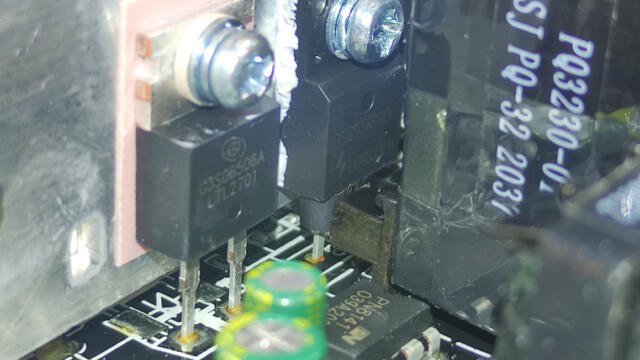

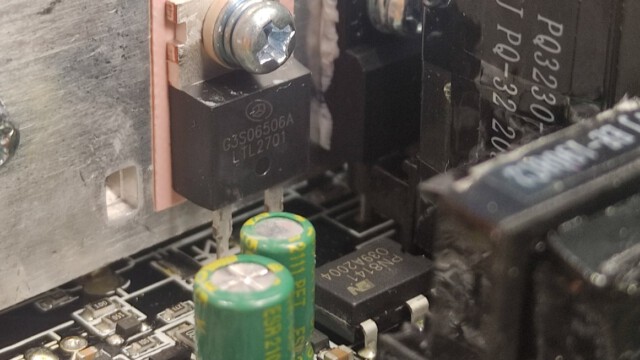

В APFC стоит мосфет Sanrise Tech SRC60R140BS с относительно хорошими характеристиками, а также диод Global Power Technology G3S06506A.
В качестве ключей полумостового преобразователя используются хорошие мосфеты Oriental Semiconductor OSG55R190FP. Главный трансформатор огорчил, это PQ 32. Но его тут достаточно, это вы увидите на фото тепловизора в конце обзора. Также в блоке установлен высоковольтный конденсатор Teapo серии DG. К сожалению, даташита на него найти не удалось.

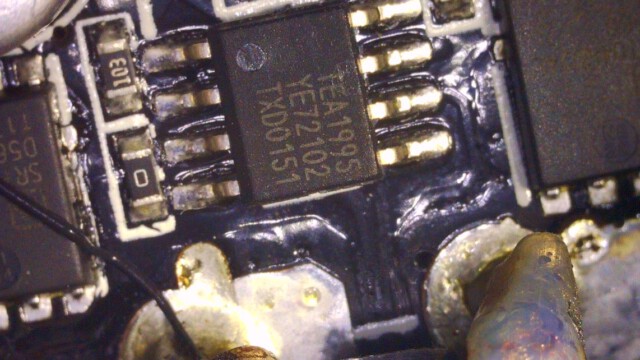

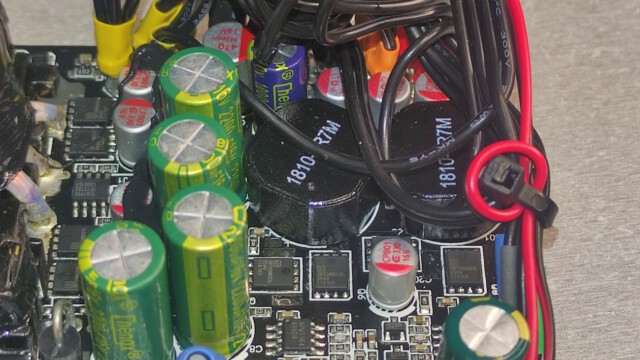

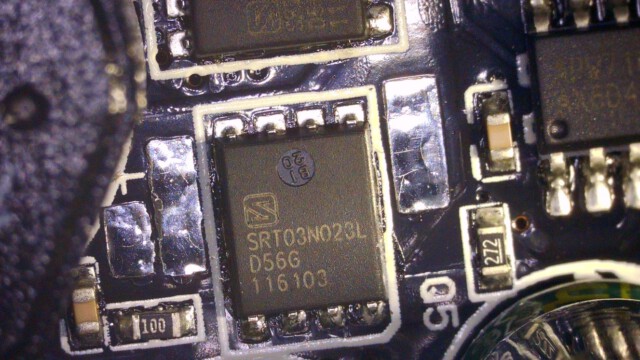

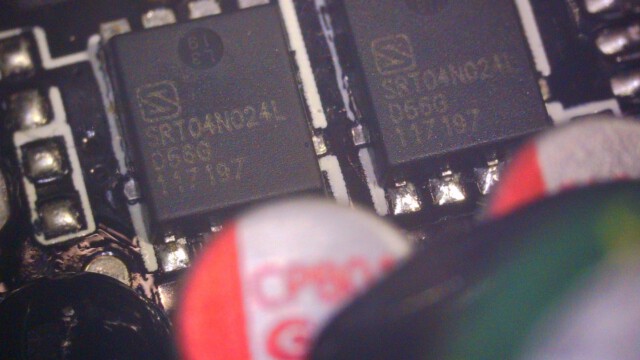

На 12-ти вольтовой линии используются четыре мосфета Sanrise Tech SRT04N024L, что неплохо. На линиях 5V и 3.3V стоят четыре мосфета Sanrise Tech SRT03N023L. Стоит отметить, что 12V линия управляется контроллером TEA1995.

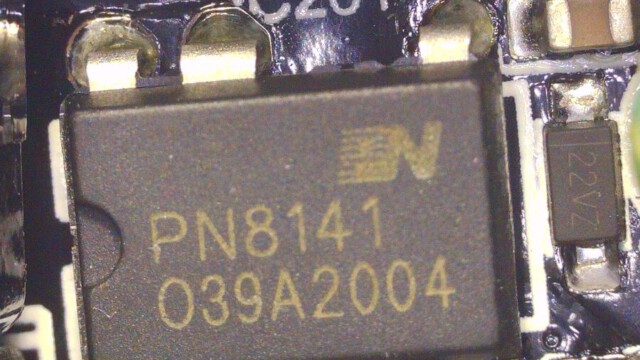

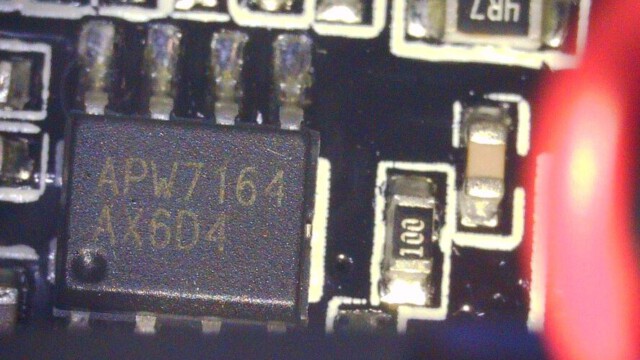

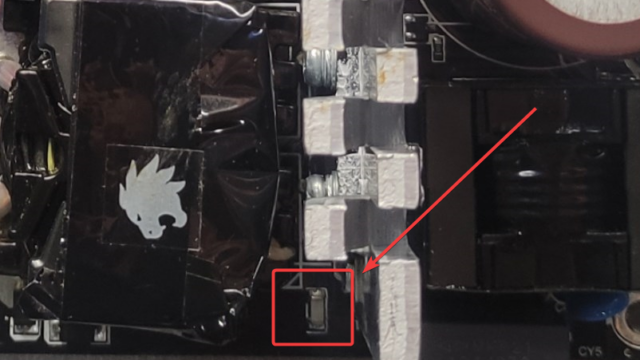

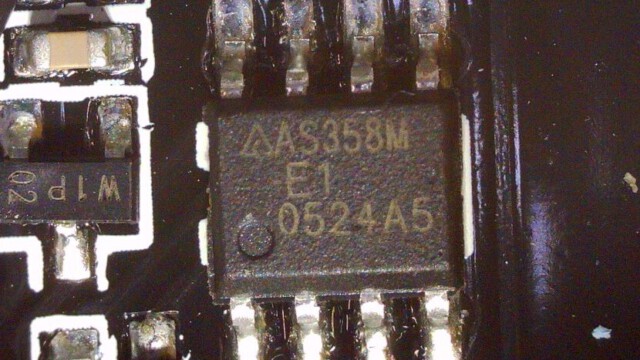

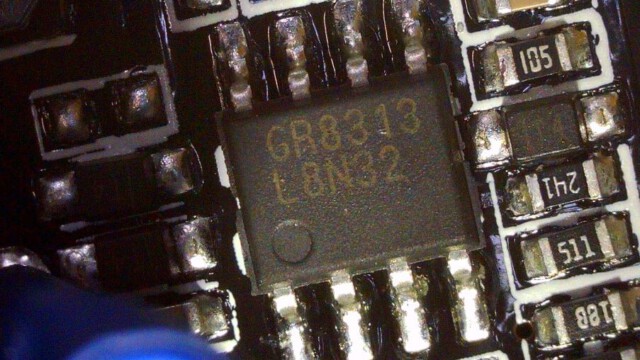

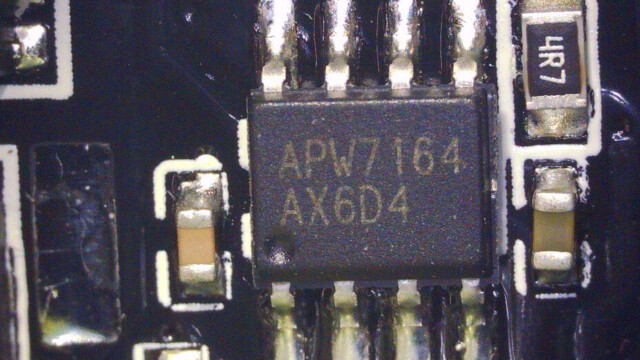

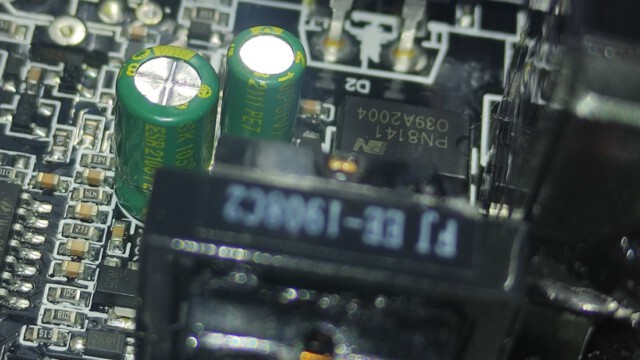

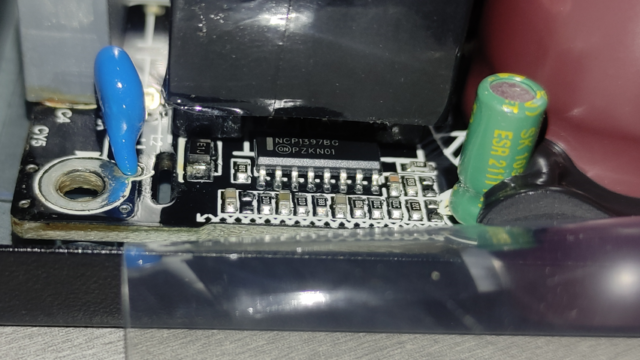

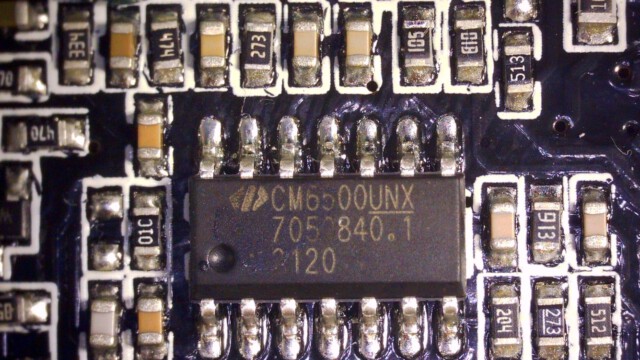

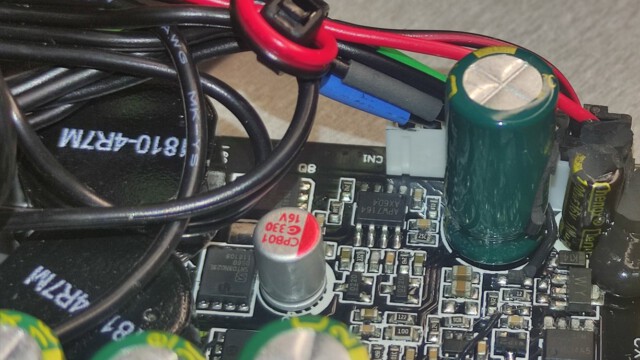

В блоке используется супервизор Grenergy GR8313 и он отвечает за SCP, OVP, UVP защиты, а сам супервизор — крайне бюджетное решение. Однако, в тестах на короткое замыкание он показал себя нормально. Резонансный контроллер, управляющий LLC преобразователем — On Semiconductor NCP13978BG, и расположен он крайне странно(см. фото 2), а именно прямо под индуктивностью LLC. Сомнительное решение. Контроллер APFC — Champion CM6500UNX. PWM контроллеры — Anpec APW7164. Контроллер, управляющий вентилятором — AS358M. Контроллер, управляющий дежуркой — PN8141.

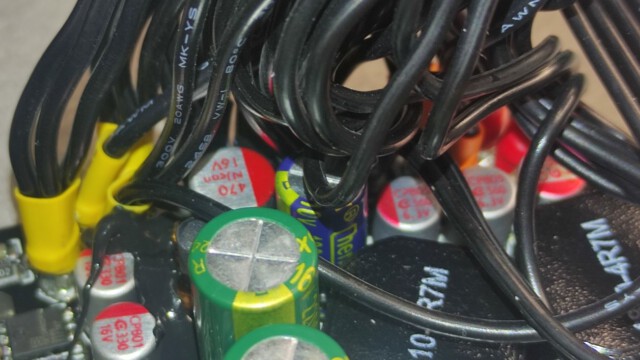

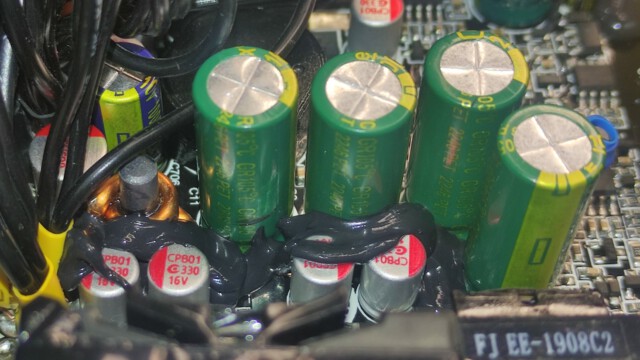

Фильтрующие электролиты: 6 конденсаторов ChengX серии GR, 2 конденсатора серии SK, 1 конденсатор серии GF — GR и GF имеют лайфтайм в 3 тысячи часов при 105 градусах, на SK же даташита найти не удалось.
Полимеры: 9 конденсаторов от Apaq и 1 от NJcon

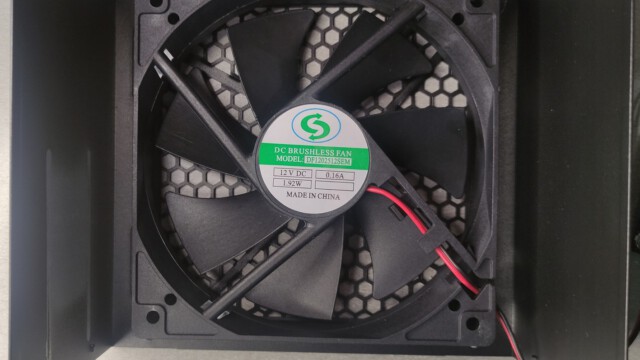

В блоке установлена достаточно бюджетная вертушка Zheng Heng DF1202512SEM. Мы её не вскрывали, но судя по информации в ней стоит подшипник скольжения с винтовой нарезкой(Rifle Bearing). Каких-либо дефектов ввиде треска и прочего нету. Скорость вертушки зависит от температуры блока питания, а температура снимается датчиком между радиатором и трансформатором.
Оборудование для тестирования:
12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017

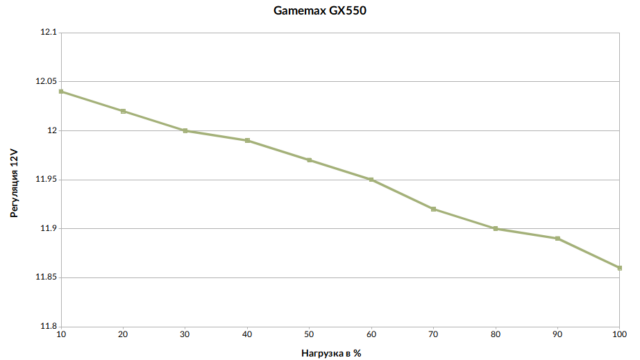

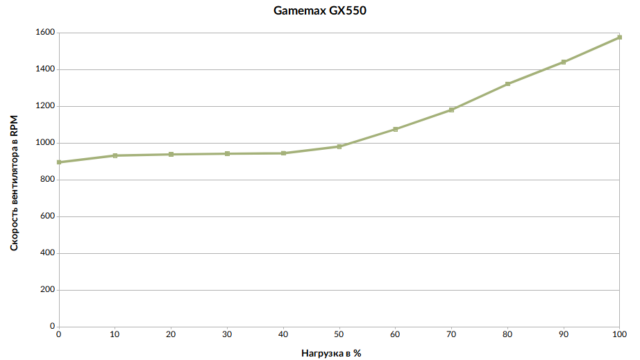

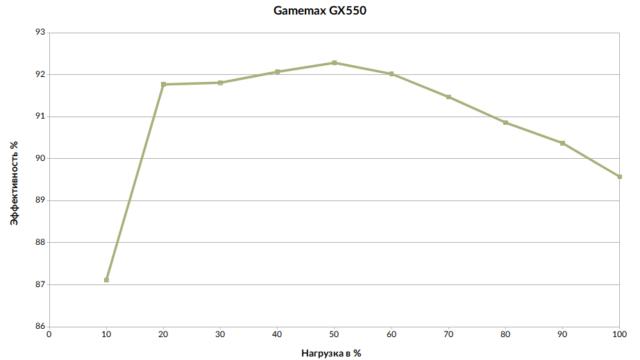

Тесты Load Regulation, КПД, PF, Скорости вентилятора:
| Нагрузка | 12V | 5V | 3.3V | КПД | PF | Скорость Вентилятора |
|---|---|---|---|---|---|---|
| 10% | 12.04V | 5.07V | 3.335V | 87.11% | 0, 76 | 931.6 |
| 20% | 12.02V | 5.06V | 3.327V | 91.77% | 0, 88 | 937.8 |
| 30% | 12.00V | 5.04V | 3.319V | 91.81% | 0, 93 | 941.5 |
| 40% | 11.99V | 5.03V | 3.310V | 92.07% | 0, 94 | 944 |
| 50% | 11.97V | 5.02V | 3.303V | 92.285% | 0, 96 | 980.6 |
| 60% | 11.95V | 5.00V | 3.295V | 92.02% | 0, 96 | 1075.2 |
| 70% | 11.92V | 4.99V | 3.286V | 91.47% | 0, 97 | 1180.6 |
| 80% | 11.90V | 4.98V | 3.279V | 90.86% | 0, 98 | 1320.8 |
| 90% | 11.89V | 4.96V | 3.268V | 90.37% | 0, 98 | 1440.6 |
| 100% | 11.86V | 4.95V | 3.261V | 89.57% | 0, 98 | 1575 |
Тесты пульсаций:
| Нагрузка | 12V | 5V | 3.3V |
|---|---|---|---|
| 10% | 24 mV | 15.2 mV | 24.8 mV |
| 20% | 32.8 mV | 16.8 mV | 26.4 mV |
| 30% | 35.2 mV | 20 mV | 27.2 mV |
| 40% | 38.4 mV | 19.2 mV | 28 mV |
| 50% | 40 mV | 20.8 mV | 29.6 mV |
| 60% | 47.2 mV | 21.6 mV | 30.4 mV |
| 70% | 52.8 mV | 22.4 mV | 32 mV |
| 80% | 55.2 mV | 24 mV | 33.6 mV |
| 90% | 61.6 mV | 24.8 mV | 35.2 mV |
| 100% | 66.4 mV | 25.5 mV | 36.8 mV |

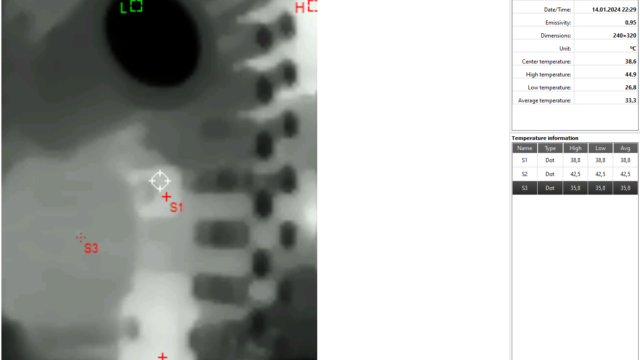

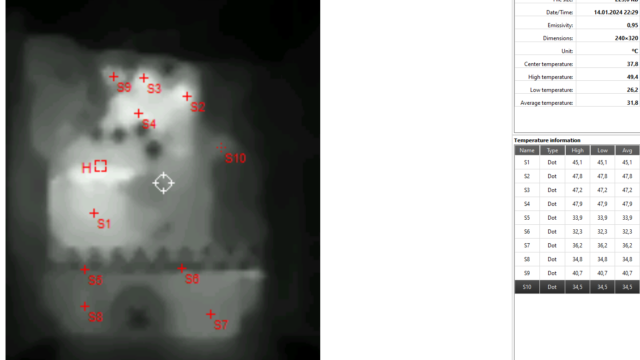

Температура при нагрузке в 150W без вентилятора:

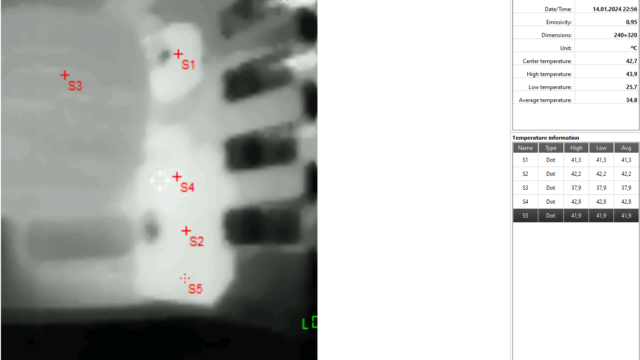

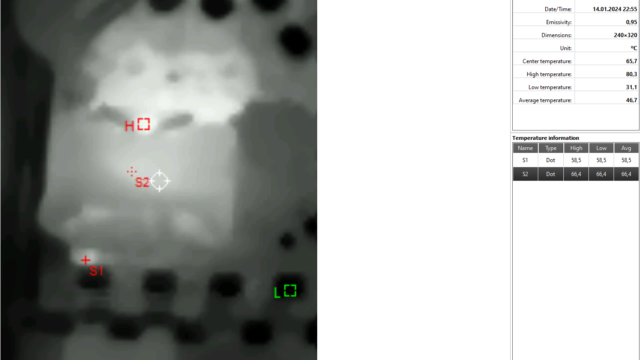

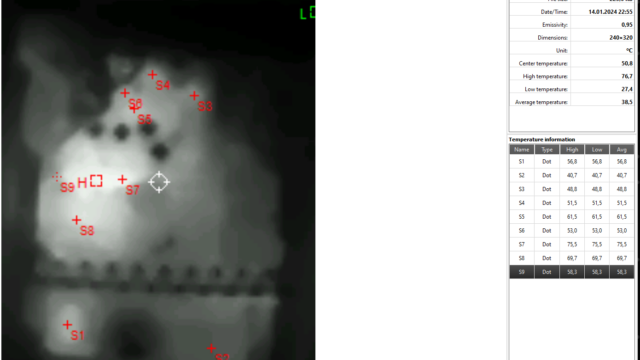

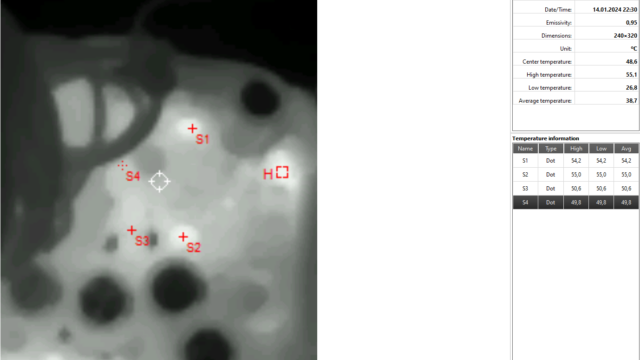

Температура при нагрузке в 100% протяжённостью в 20 минут:
Вывод:
Тесты Load Regulation по всем линиям блок прошёл неплохо, стоит заметить, что шина 12V изначально не завышена. Power Factor тоже порадовал. А вот пульсации огорчили — 66.4 mV по 12-ти вольтовой линии при 100% нагрузке, конечно, укладываются в норму (120 mV), но учитывая, что в блоке используется LLC преобразователь и достаточное количество полимеров — хотелось бы видеть значения ниже. Тем не менее, есть x2 запас по ним. В целом, начинка блока примерно на уровне Cooler Master Mwe Bronze v2 450W.
Плюсы:
- Платформа на LLC, SR & DC-DC
- Неплохие радиодетали, наличие термистора и реле, полный EMI фильтр
- Хорошая регуляция напряжений (Load Regulation)
- Хороший Power Factor
- Высокий КПД
- Полный спектр защит (OTP, OCP, SCP, OVP, UVP, OPP)
- Цена (На момент публикации обзора)
Минусы:
- Относительно высокие пульсации на 12V линии, хоть они и в пределе нормы
- Использование трансформатора PQ 32 вместо условного ERL 35, который почти все ставят в такой уровень блоков
- Хотелось бы видеть более усовершенствованный супервизор, а не Grenergy GR8313

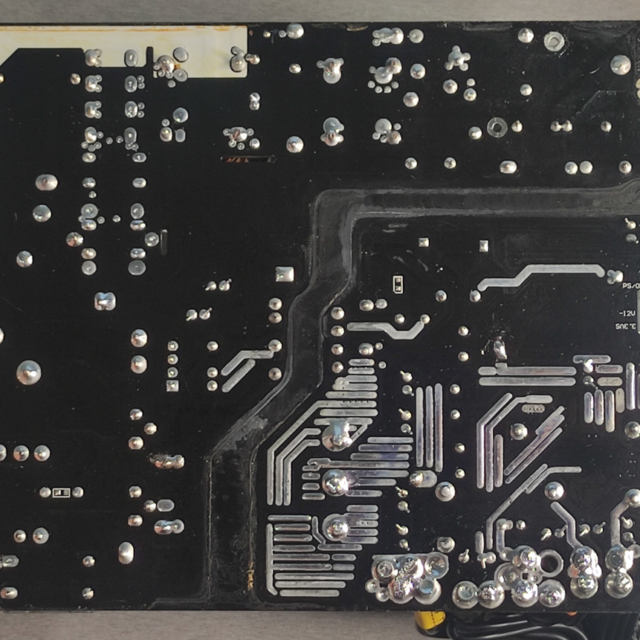

- Неотмытый флюс на задней части платы, небрежная ручная допайка
Мы купили этот блок за 4317 рублей благодаря нашим донатерам и подписчикам на Boosty. Этот блок нужно рассматривать как достаточно хороший 450 ваттник. За эту цену он может предложить неплохую платформу с нормальными радиодеталями. Рентабельность этой покупки будет зависеть от цены конкурентов по типу Cooler Master Mwe Bronze и 1stplayer AR Gold в вашем регионе.
Стоит отметить, что 750W версия выглядит более выгодной по цене — вы получите 720W по 12V линии за 5200 рублей.
Субъективная оценка, не учитывая цену: 6/10
Субъективная оценка, учитывая цену (На момент публикации обзора): 7/10
