Относительно недавно мы начали замечать блоки от GMNG на различных площадках по типу Ситилинка и Озона и нам стало интересно, что же внутри.
Блок GMNG GG-PS850M нам предоставила сама компания по нашей просьбе, за что им спасибо.

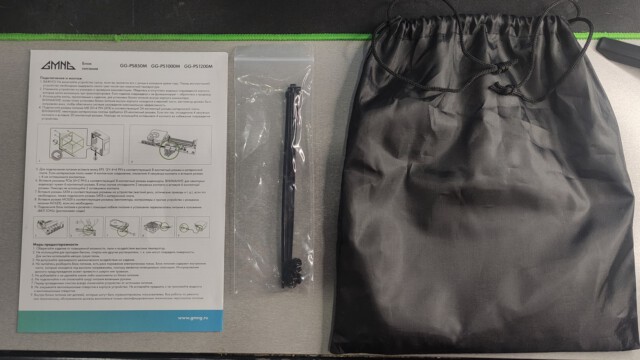

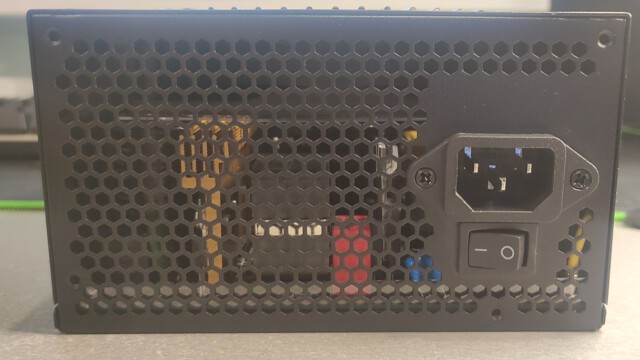

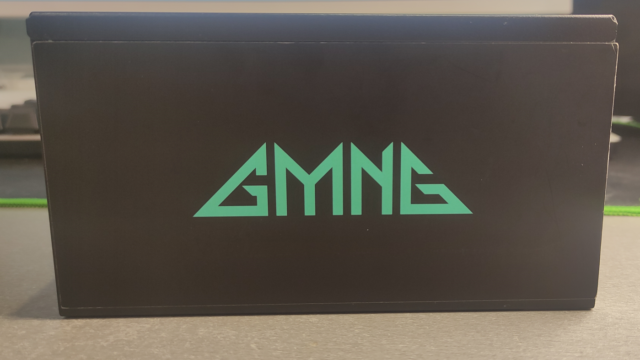

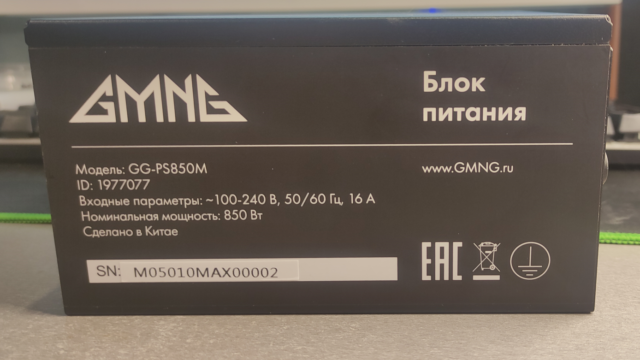

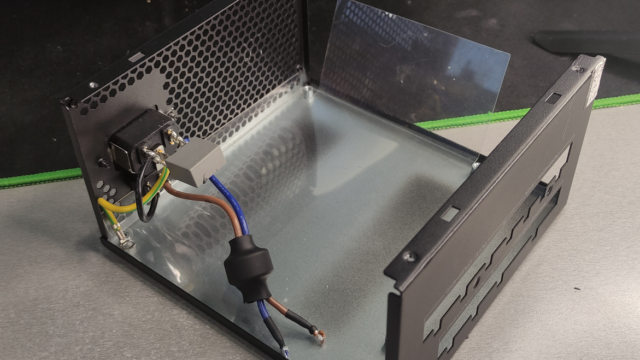

Фото снаружи:

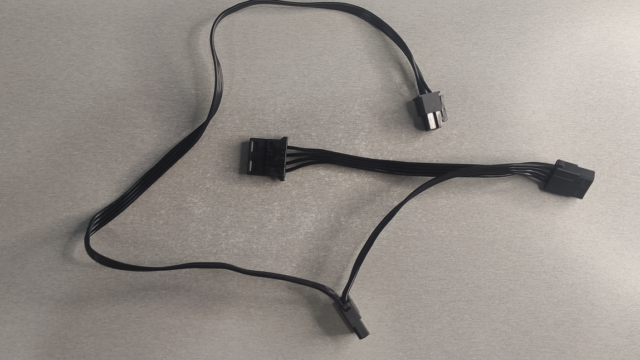

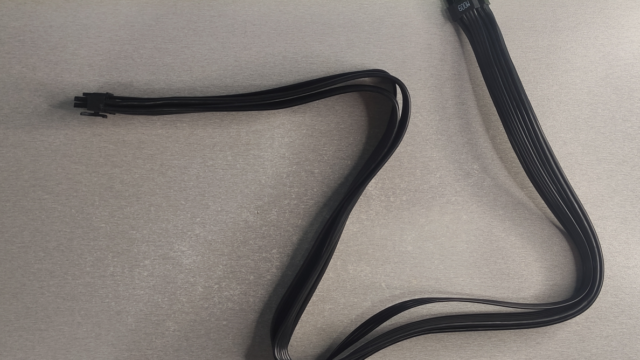

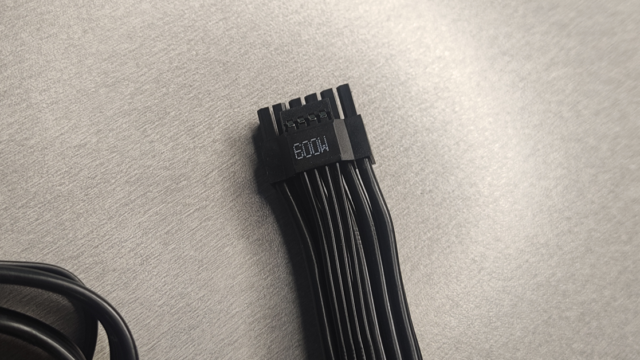

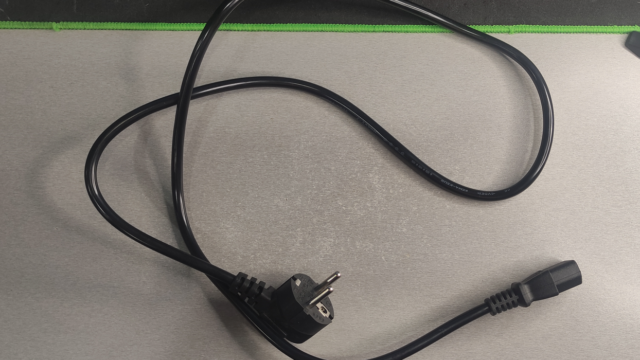

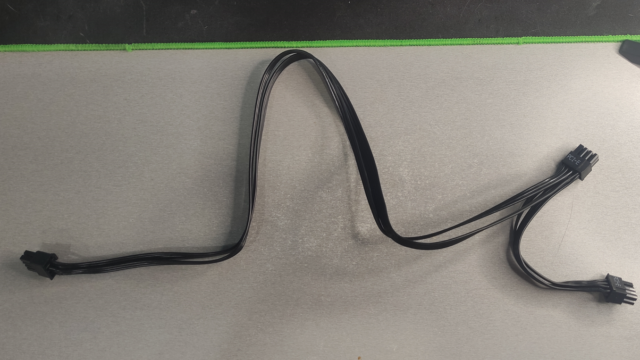

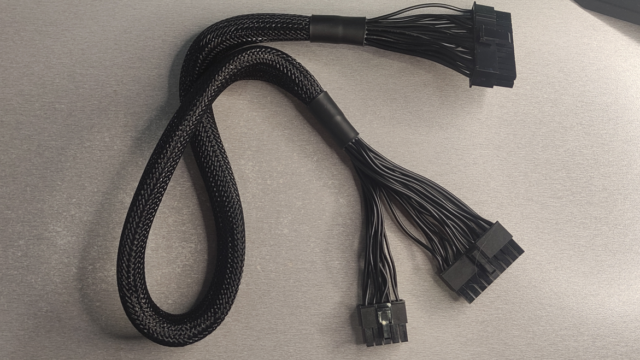

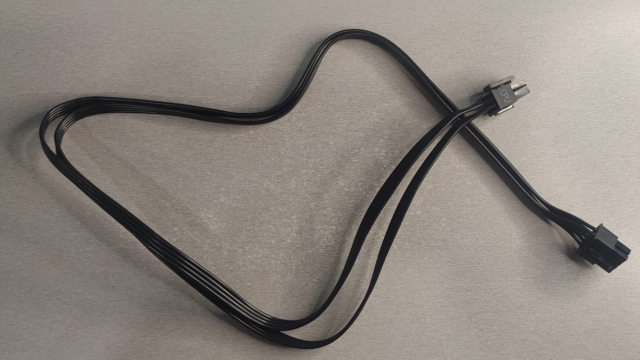

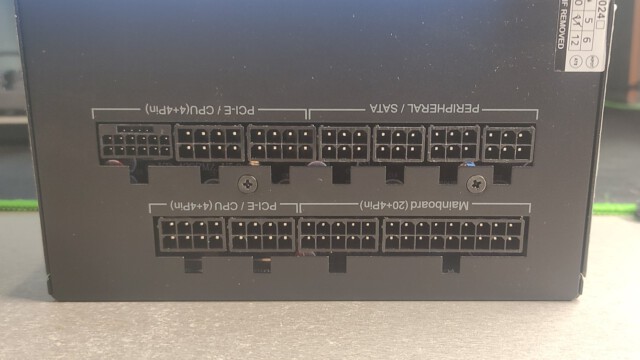

Информация по кабелям и их фото:
| Описание | Калибр |
|---|---|
| ATX Connector 20+4 pin | 18-22AWG |
| PCI-E | 18AWG |
| 12+4 pin PCI-E | 16-24AWG |
| CPU | 18AWG |
| MOLEX | 18AWG |
| SATA | 18AWG |

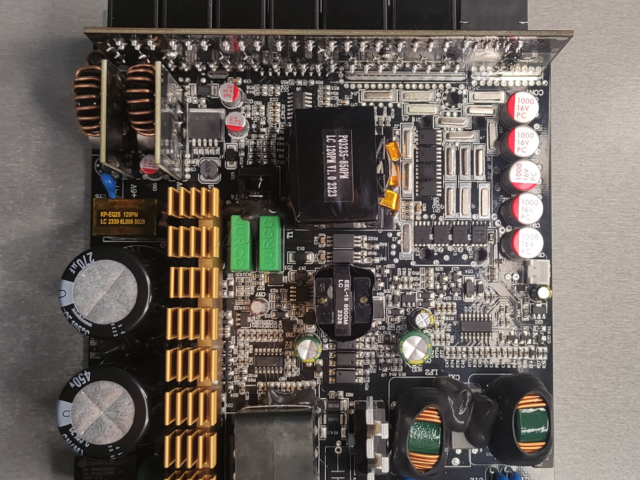

Анализ компонентов:
| Manufacturer (OEM) | Kinpower |
| Platform | ATX120PM V3.0 |

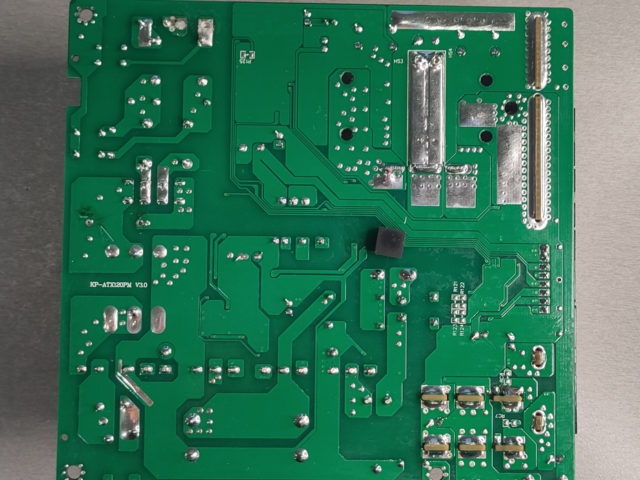

| PCB Type | Double-Sided |
| Transient Filter | 4x Y caps, 2x X caps, 2x CM chokes, 1x MOV |
| Inrush Protection | NTC Thermistor & Relay |
| Bridge Rectifier | 2x GBU 2010 (1000V, 20A @ 87°C) |
| APFC Mosfet | 2x FuXin Semiconductor FXN30S60T (600V, 17A @ 100°C, Rds(on) 0.15Ohm) |
| APFC Boost Diode | 1x Global Power G3S06510A |
| Bulk Cap | 2x Nichicon GN (450V, 270uf, 3,000h @ 105°C) |
| Main Switchers | 2x FuXin Semiconductor FXN30S60T (600V, 17A @ 100°C, Rds(on) 0.15Ohm) |
| APFC Controller | Champion CX6500UNX |
| Resonant Controller | Champion CM6901X |
| Topology | Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters |
| +12V MOSFETs | 8x Alkaidsemi AKG40N025G (40V, 74A @ 100°C, Rds(on) 3.75 mΩ) |
| 5V & 3.3V MOSFETs | 4x Excelliance EMB06N03 (30V, 18.5A @ 100°C, Rds(on) 6 mΩ) |
| PWM CONTROLLERs | 2x EM5301f |
| Filtering Capacitors | Electrolytic: 5x ChengX GR (2-4,000h @ 105°C) Polymer: 32x ChengX PC |
| Supervisor IC | IN1S429I — DCG |
| Fan Model | HUAXINRONG EFS-12E12H (120mm, 12V, 0.50A, Rifle Bearing) |
| 5VSB Circuit Rectifier | 1x DongKe Semiconductor 45R15S SBR |

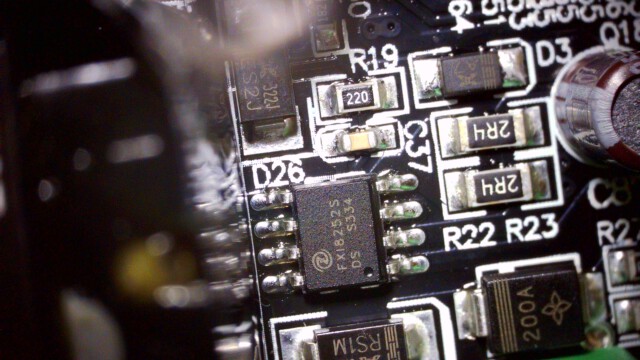

| Standby PWM Controller | FuXin Semiconductor FXI8252S |

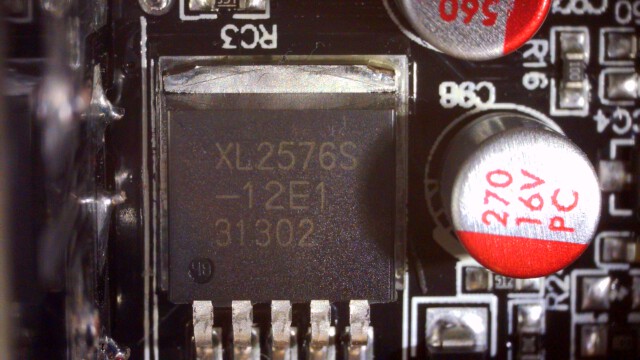

| -12V Circuit | XLSEMI XL2576S |

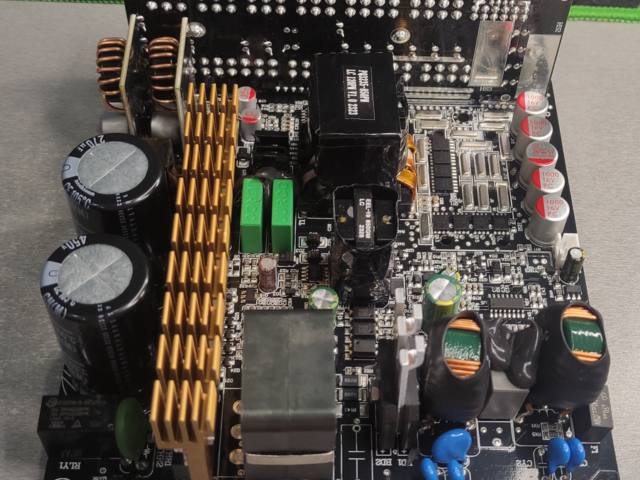

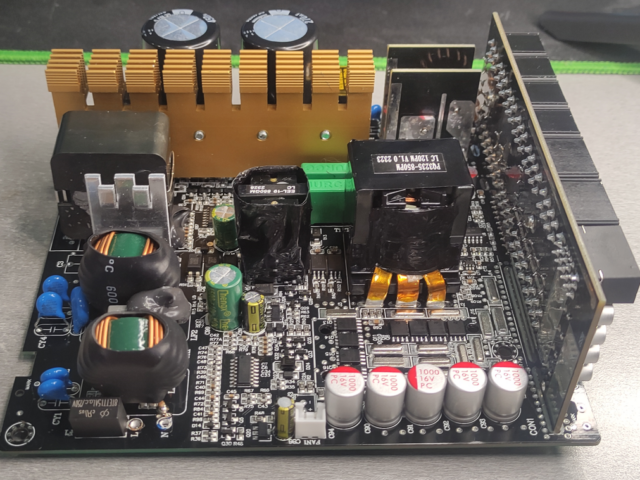

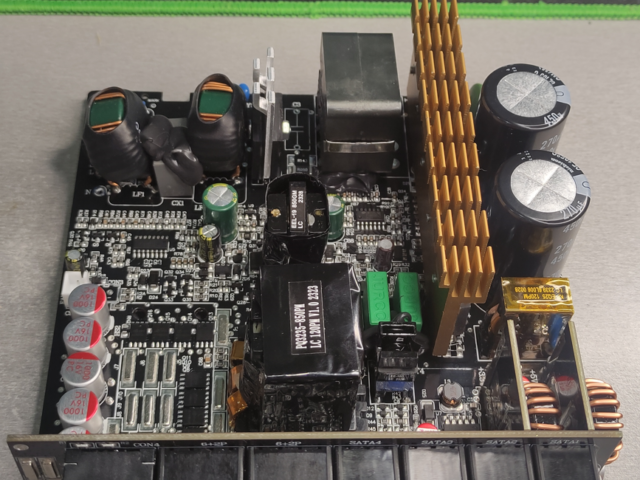

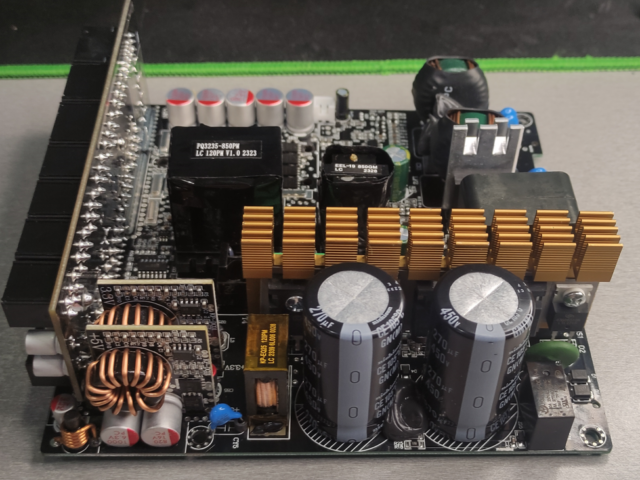

GMNG GG-PS850M использует платформу Kinpower ATX120PM V3.0, эта же платформа используется в блоке питания KBM! Gaming FN850

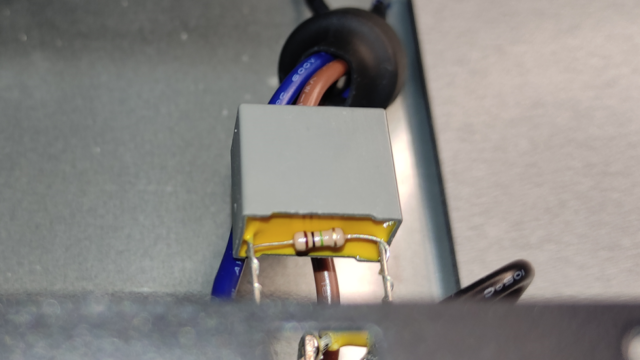

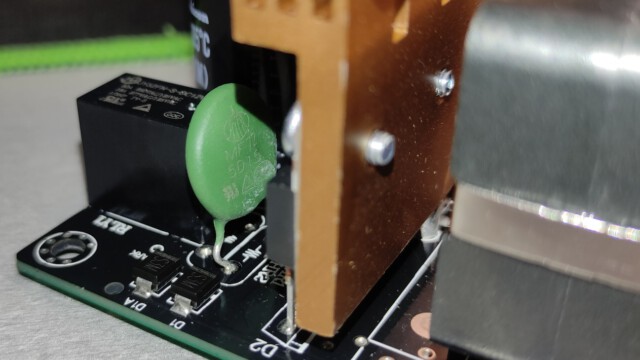

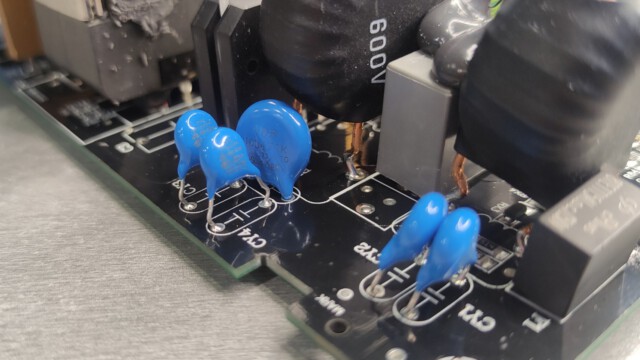

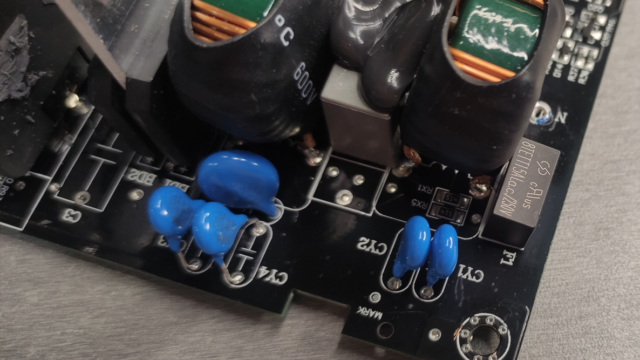

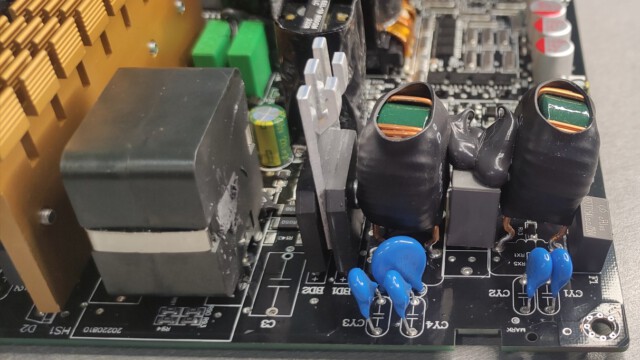

EMI фильтр в блоке полный. Он включает в себя варистор для защиты от скачков напряжения, а также термистор для понижения пускового тока и реле.

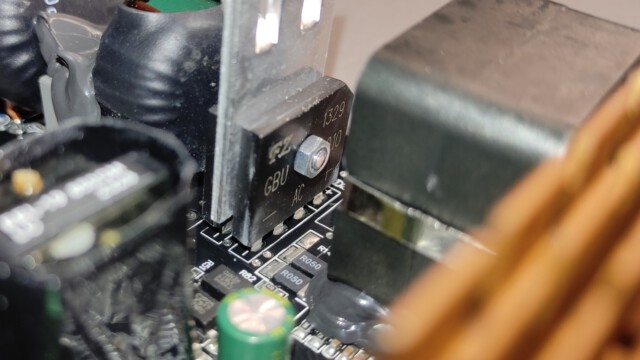

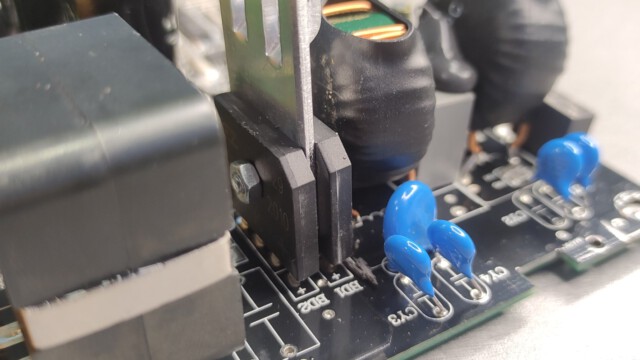

В качестве диодного моста используется два GBU 2010 — это очень большой запас.

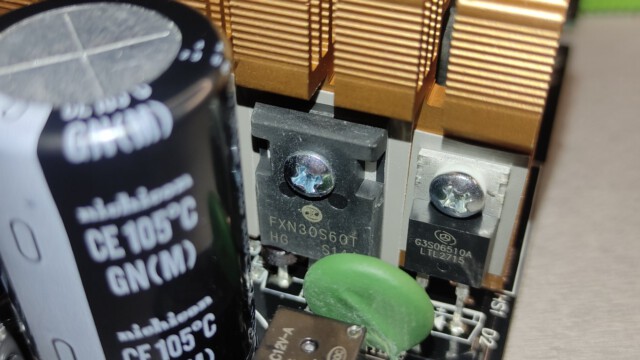

В APFC стоят мосфеты FuXin Semiconductor FXN30S60T с хорошими характеристиками, а также диод Global Power G3S06510A.

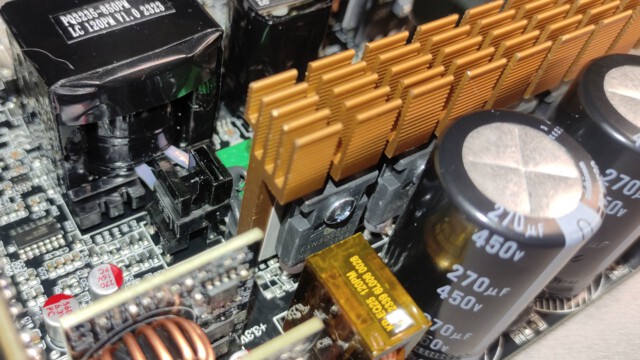

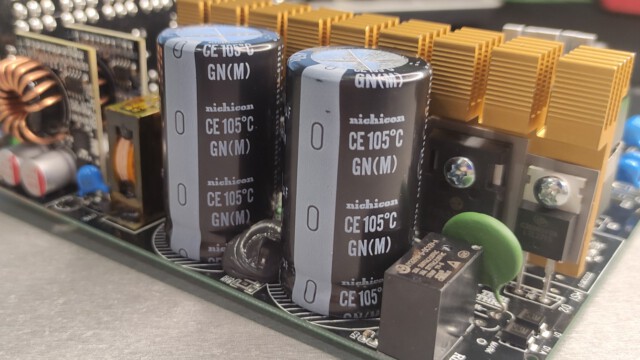

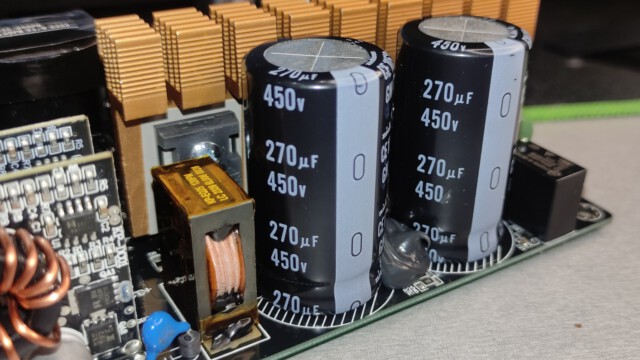

В качестве ключей полумостового преобразователя используются те же FuXin Semiconductor FXN30S60T. Также, в блоке установлены высоковольтные конденсаторы Nichicon серии GN с лайфтаймом 3 тысячи часов при 105 градусах, но с общей ёмкостью всего в 540 микрофарад.

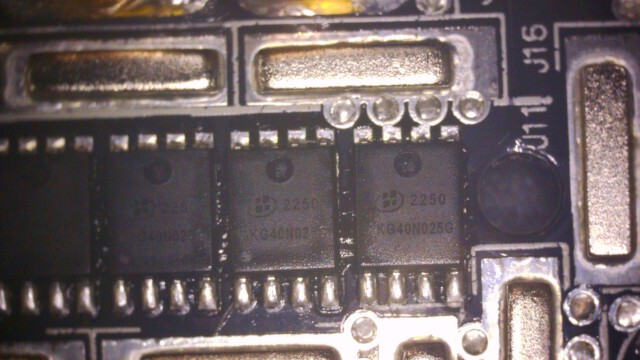

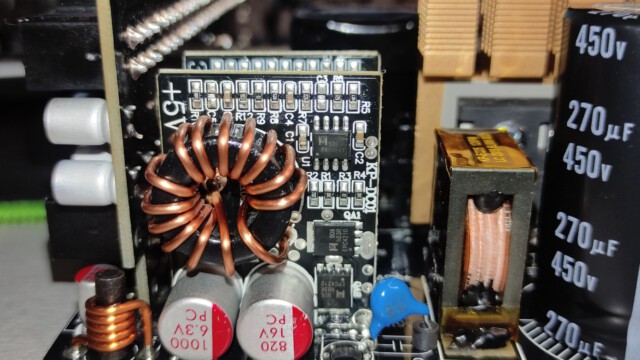

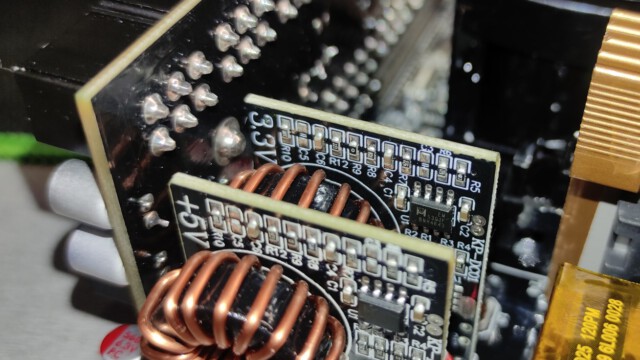

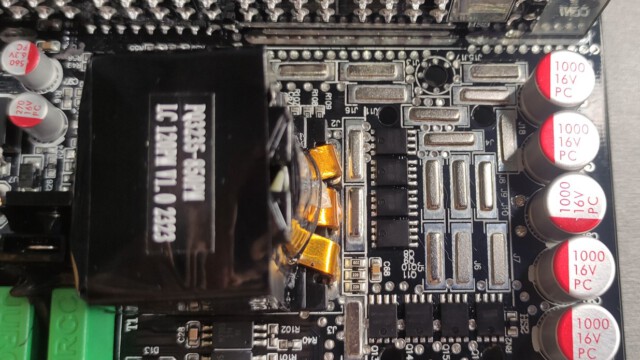

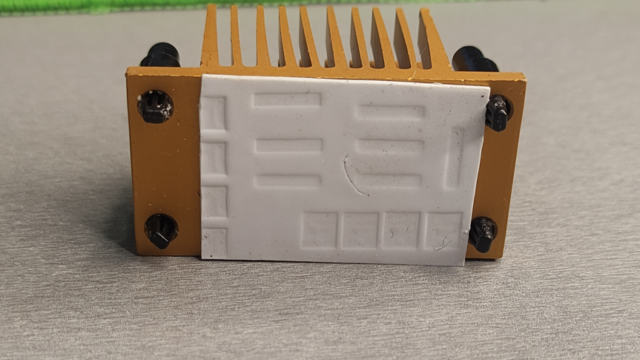

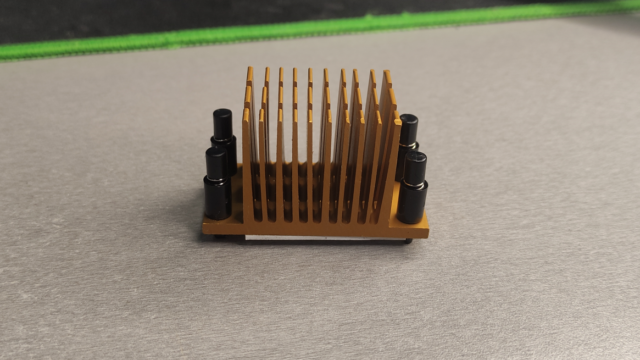

На 12-ти вольтовой линии используются восемь мосфетов Alkaidsemi AKG40N025G, что очень хорошо. На линиях 5V и 3.3V стоят четыре мосфета Excelliance EMB06N03.

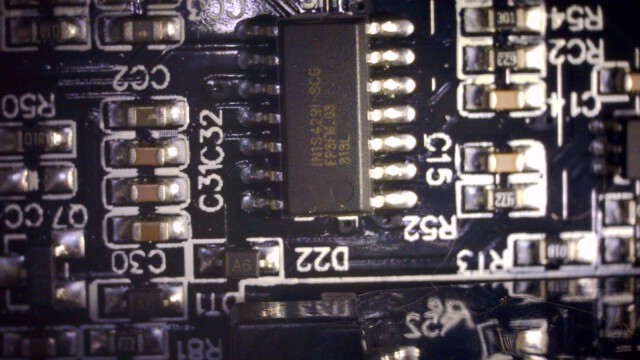

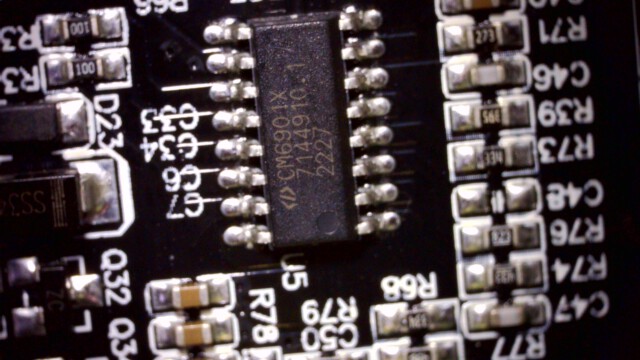

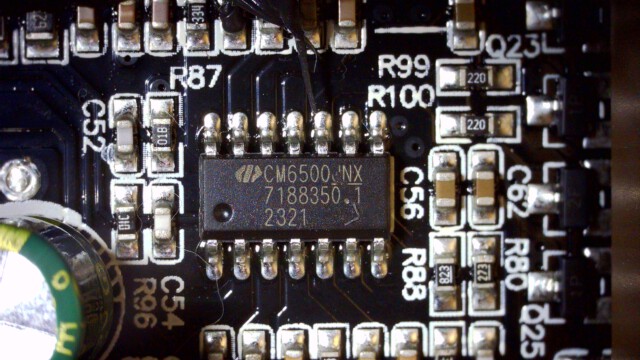

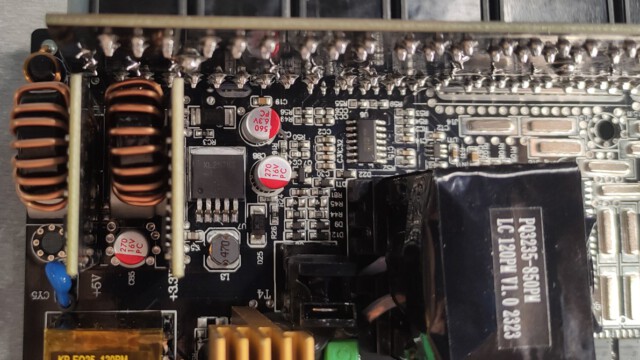

В блоке используется супервизор IN1S429I — DCG. Резонансный контроллер, управляющий LLC преобразователем — Champion CM6901X. Контроллер APFC — Champion CM6500UNX. PWM контроллеры, управляющие DC-DC преобразователями — EM5301f.

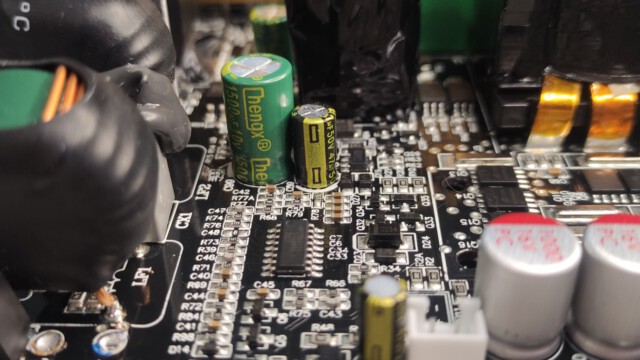

Фильтрующие электролиты: 5 конденсаторов ChengX серии GR.

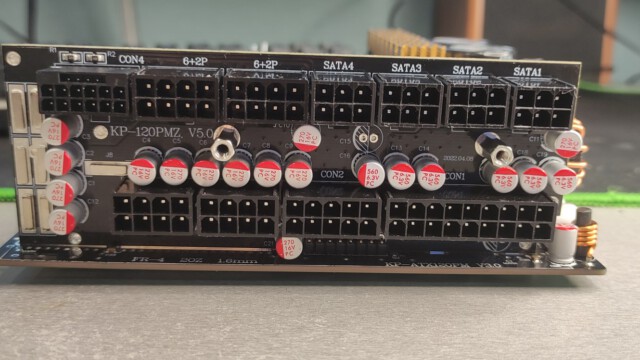

Полимеры: 32 конденсатора ChengX серии PC. Львиная часть конденсаторов — полимеры, что также плюс.

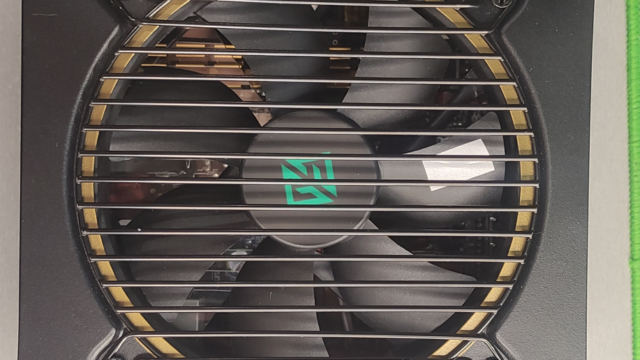

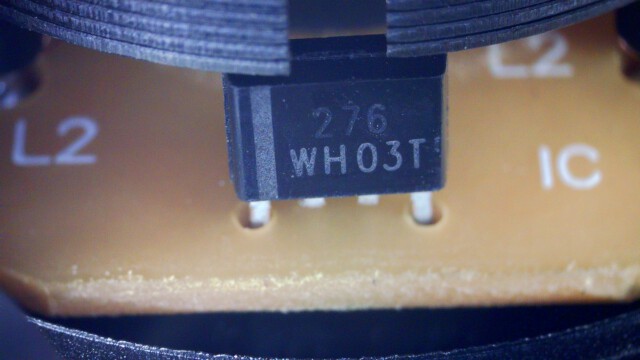

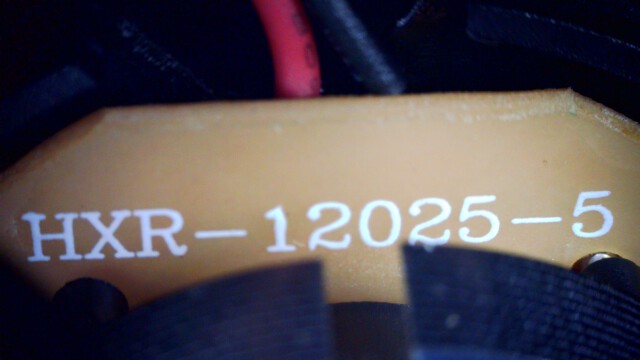

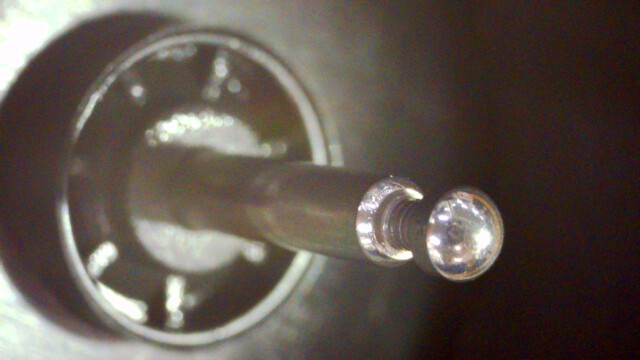

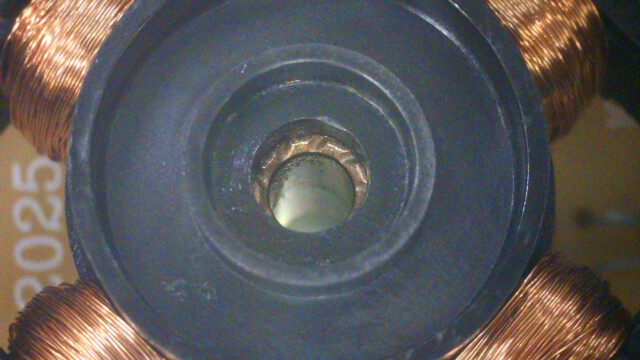

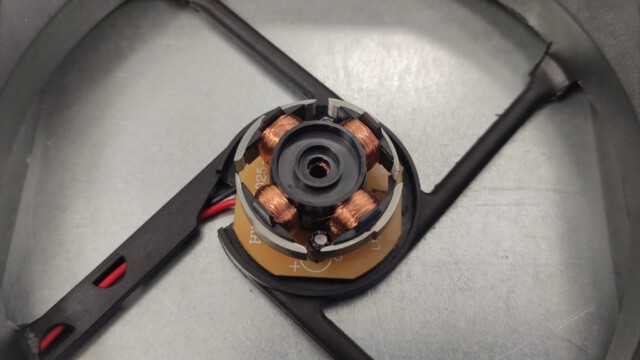

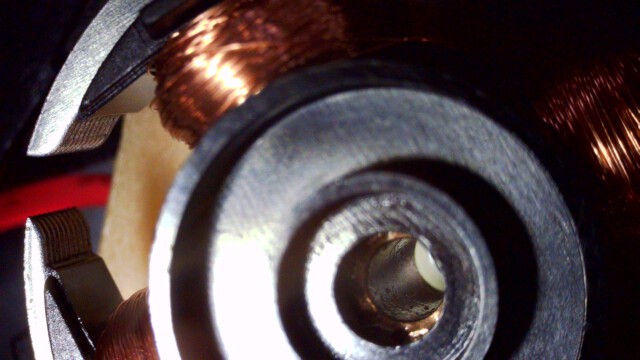

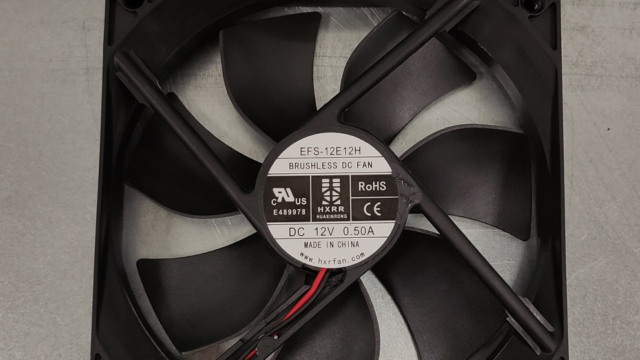

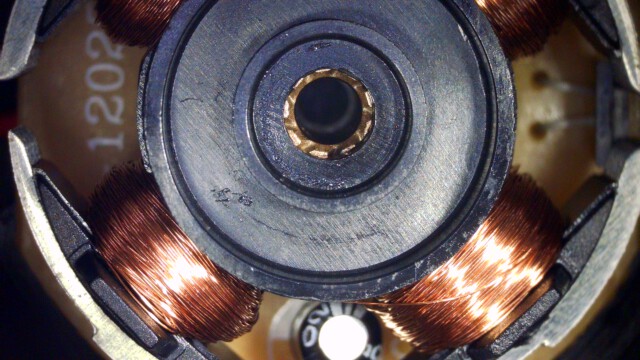

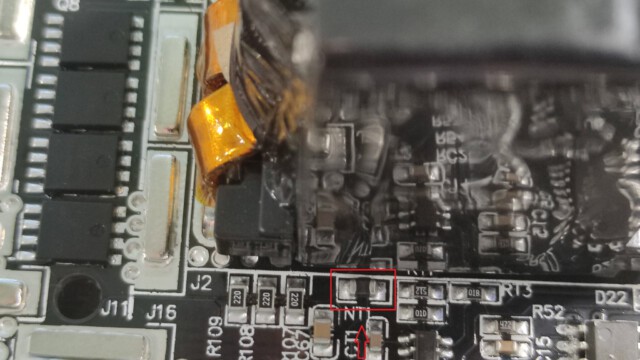

В блоке установлен вентилятор HUAXINRONG EFS-12E12H, каких-либо дефектов ввиде треска и прочего нету. На официальном сайте указано, что вертушка гидродинамическая и это действительно так, но под гидродинамической для большинства людей в основном подразумевается FDB, так что было бы более честным написать, что это Rifle. Corsair, например, честно пишет где Rifle, а где FDB. Терморезистор, на который ориентируется вентилятор, находится недалеко от трансформатора и рядом с сихнронным выпрямителем.
Оборудование для тестирования и методика:
12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017
CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V
Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

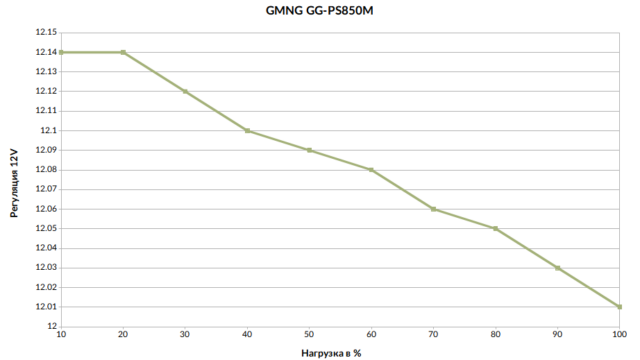

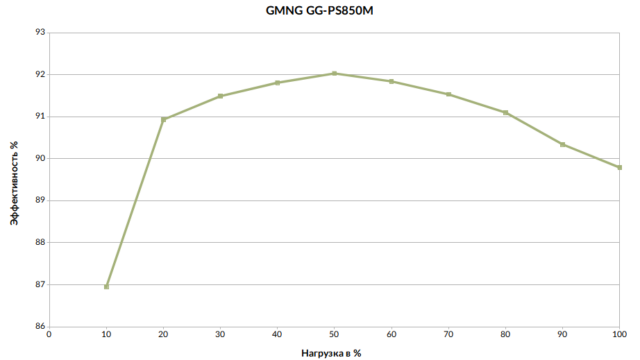

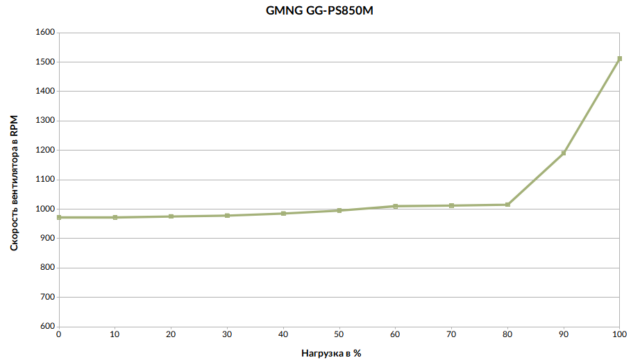

Тесты Load Regulation, КПД, PF, Скорости вентилятора:
| Нагрузка | 12V | 5V | 3.3V | КПД | PF | Скорость вентилятора |
|---|---|---|---|---|---|---|
| 10% | 12.14V | 5.18V | 3.366V | 86.95% | 0, 89 | 972 |
| 20% | 12.14V | 5.16V | 3.353V | 90.93% | 0, 93 | 975 |
| 30% | 12.12V | 5.15V | 3.341V | 91.49% | 0, 97 | 978 |
| 40% | 12.10V | 5.14V | 3.329V | 91.81% | 0, 98 | 985 |
| 50% | 12.09V | 5.13V | 3.316V | 92.03% | 0, 99 | 995 |
| 60% | 12.08V | 5.12V | 3.303V | 91.84% | 0, 99 | 1010 |
| 70% | 12.06V | 5.11V | 3.290V | 91.53% | <0, 99 | 1012 |
| 80% | 12.05V | 5.10V | 3.277V | 91.10% | <0, 99 | 1015 |
| 90% | 12.03V | 5.08V | 3.263V | 90.34% | <0, 99 | 1190 |
| 100% | 12.01V | 5.07V | 3.250V | 89.79% | <0, 99 | 1512 |
| CL1 | 12.15V | 5.12V | 3.293V | 80.78% | 0, 88 | 1000 |
| CL2 | 12.15V | 5.06V | 3.336V | 77.90% | 0, 89 | 1017 |
| CL3 | 12.15V | 5.14V | 3.265V | 72.66% | 0, 81 | 986 |
| CL4 | 12.15V | 5.12V | 3.309V | 90.34% | <0, 99 | 1560 |
Тесты при низкой нагрузке:
| Нагрузка (W) | 12V | 5V | 3.3V | КПД | PF | Скорость Вентилятора |
|---|---|---|---|---|---|---|
| 20W | 12.17V | 5.18V | 3.373V | 70.53% | 0.46 | 991 |
| 40W | 12.15V | 5.18V | 3.370V | 80.40% | 0.63 | 993 |
| 60W | 12.14V | 5.18V | 3.368V | 85.05% | 0.73 | 994 |
| 80W | 12.13V | 5.17V | 3.363V | 86.92% | 0.81 | 995 |
Тесты пульсаций:
| Нагрузка | 12V | 5V | 3.3V |
|---|---|---|---|
| 10% | 13.6 mV | 14.4 mV | 15.2 mV |
| 20% | 35.2 mV | 16 mV | 16.8 mV |
| 30% | 36.8 mV | 18.4 mV | 20 mV |
| 40% | 35.2 mV | 20.8 mV | 22.4 mV |
| 50% | 37.6 mV | 22.4 mV | 24.8 mV |
| 60% | 38.4 mV | 25.6 mV | 28 mV |
| 70% | 39.2 mV | 28.2 mV | 31.2 mV |
| 80% | 40 mV | 30.4 mV | 35.2 mV |
| 90% | 41.6 mV | 32.8 mV | 37.6 mV |
| 100% | 44.8 mV | 33.6 mV | 40.8 mV |
| CL1 | 30.4 mV | 37.6 mV | 46.4 mV |
| CL2 | 19.2 mV | 10.4 mV | 56.8 mV |
| CL3 | 36 mV | 98.2 mV | 16.8 mV |
| CL4 | 45.6 mV | 15.4 mV | 17.6 mV |

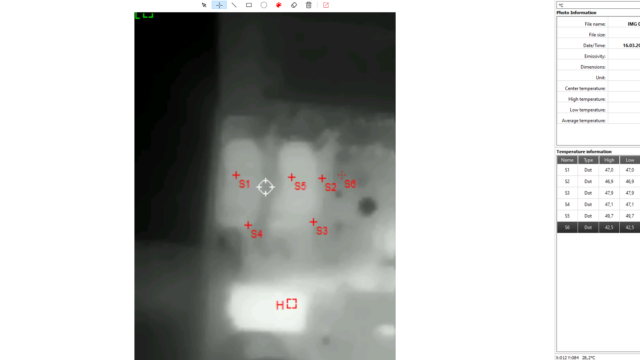

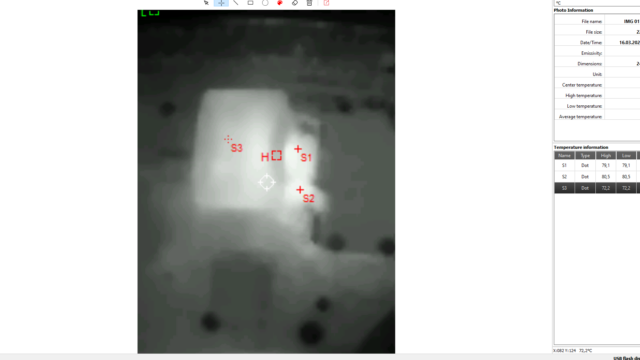

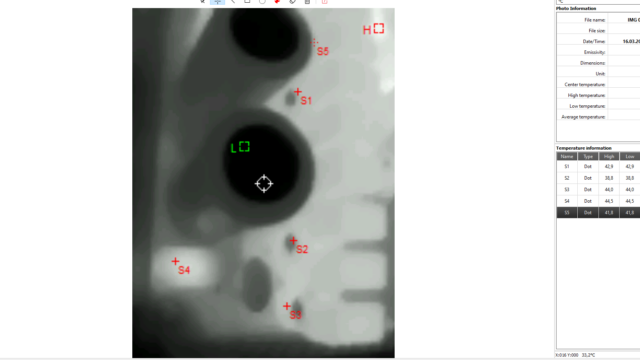

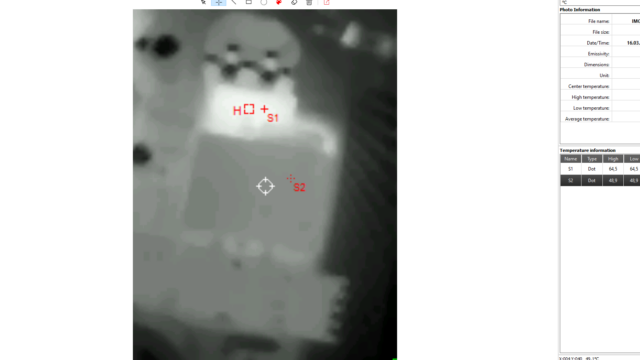

Температура при нагрузке в 150W без вентилятора:

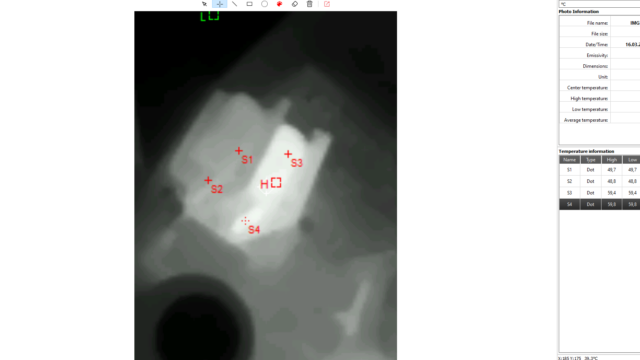

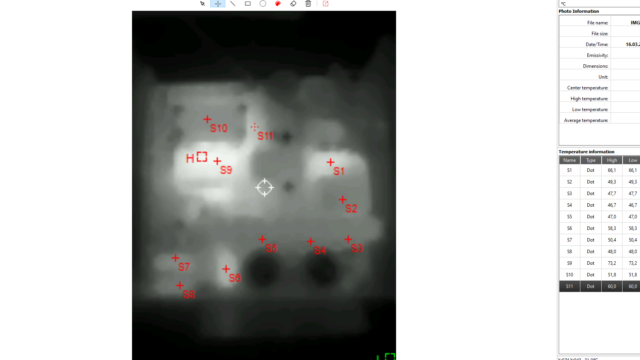

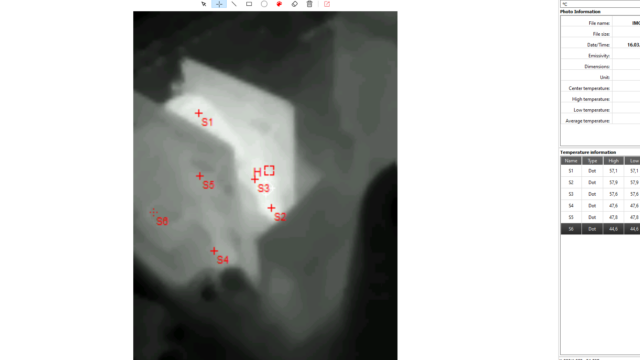

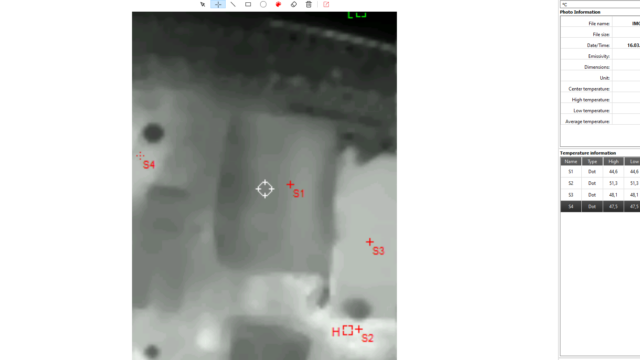

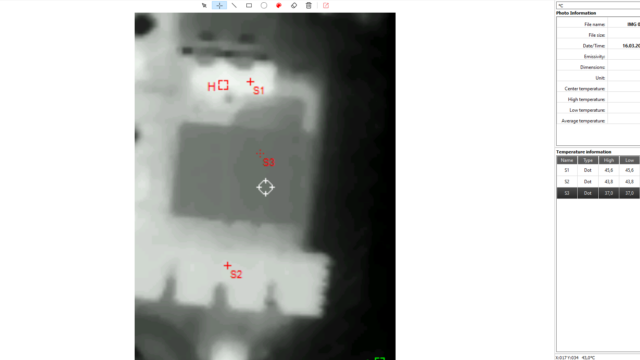

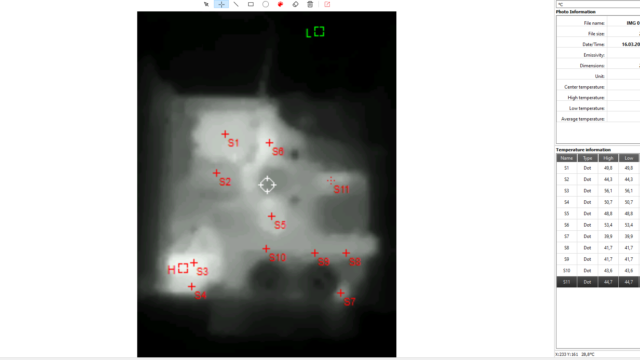

Температура при нагрузке в 100% протяжённостью в 20 минут:
Вывод:

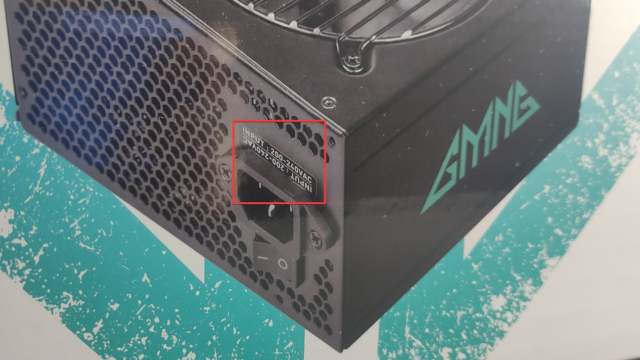

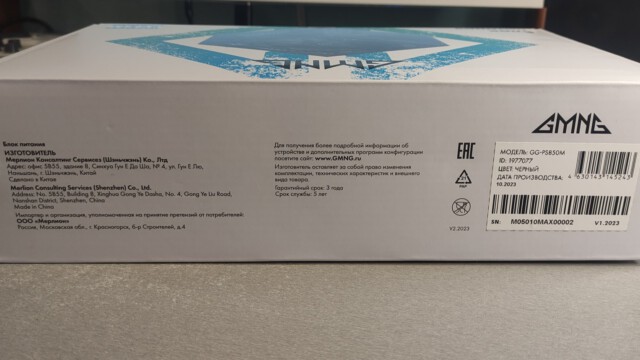

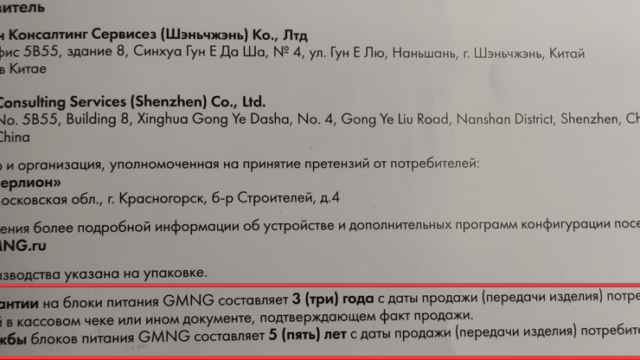

Тесты Load Regulation по всем линиям блок прошёл неплохо, но стоит заметить, что шина 12V немного завышена. Пульсации в пределах нормы, если не нагружать 5V или 3.3V, или совместно выше 15 ампер на линию, а вот в тестах на максимальную заявленную мощность, в частности в CL2 и CL3 мы видим высокие пульсации на линиях 3.3V и 5V соответственно, что не есть хорошо. На коробке указано, что в блоке используются конденсаторы от Teapo, но ни одного найти не удалось. На коробке на фото блока питания написано, что входное напряжение 200-240V, хотя блок Full Range. В документации указан срок службы блока в 5 лет, при этом гарантия указывается как 3 года, но в Ситилинке и на озоне дают гарантию в 10 лет. Также, у нашего экземпляра присутствуют шумы в районе APFC, которые утихают при нагрузке около 200W.
Плюсы:
- Платформа на LLC, SR & DC-DC
- Хорошие радиодетали, наличие термистора и реле, полный EMI фильтр, почти все конденсаторы на выходе — полимеры
- Хороший Power Factor
- КПД соответствует 80+ Gold
- Полный спектр защит (OTP, OCP, SCP, OVP, UVP, OPP)
Минусы:
- Высокие пульсации выходящие за пределы нормы на линиях 3.3V и 5V в тестах на максимальную заявленную мощность
- Маленькая ёмкость высоковольтных конденсаторов
- Шумы в районе APFC (в нашем экземпляре)
- Блок не укладывается в нормы ATX
Почта для предложений и сотрудничества: offers@technotraps.org
Наш Boosty: https://boosty.to/sakura.technotraps
Выражается благодарность: Previousslayer, Алексей Кулич, Макс Лайков, Nyashka, 0fx4, So5iso4ka, Umars за донаты
Выражается благодарность: previousslayer, so5iso4ka, moqko, 0fx4, HaruSuzu, Cheblan, Ceowit, Даниил Бадретдинов за подписку на бусти
Последнее обновление 5 октября, 2024
