Обзор и тестирование блока питания Gamemax GS-750G

Наш видеообзор этого блока питания:

https://youtu.be/tUuVBLkxPBM

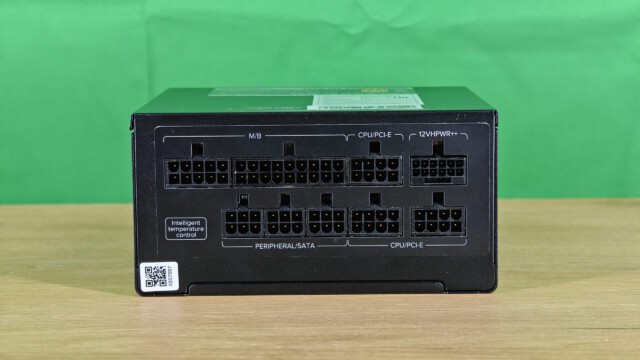

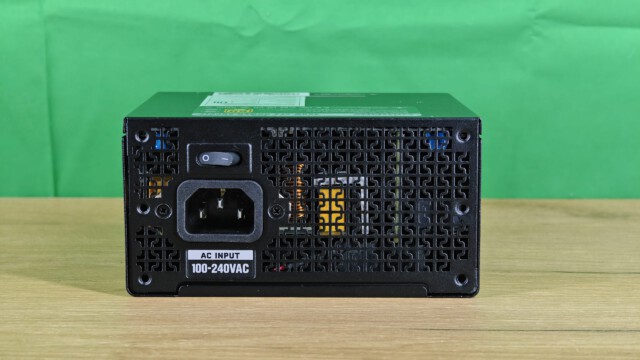

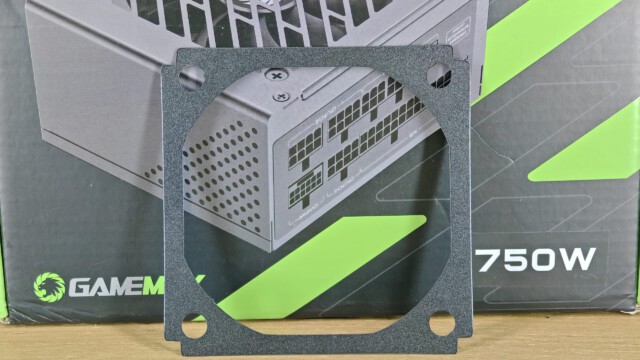

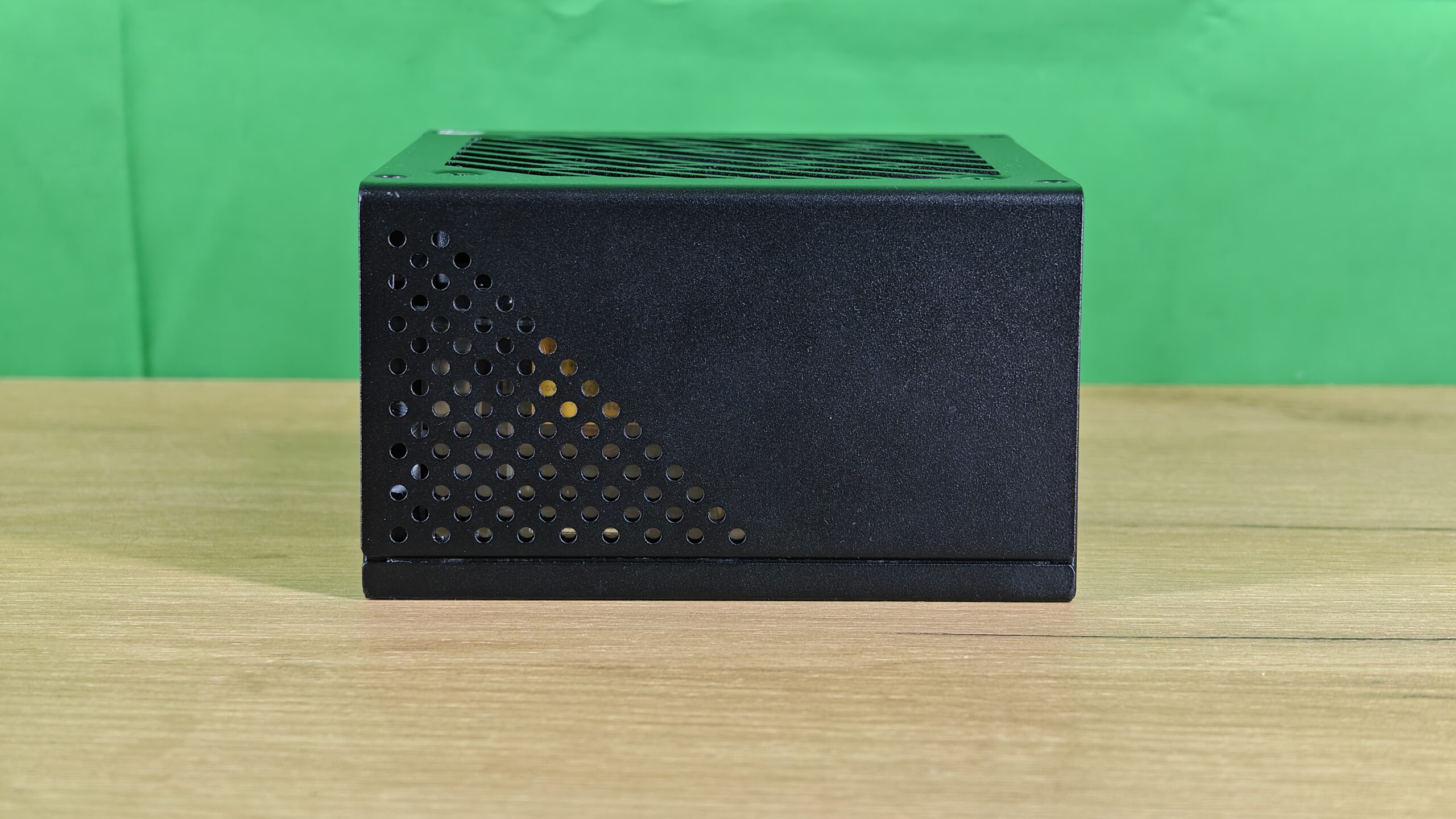

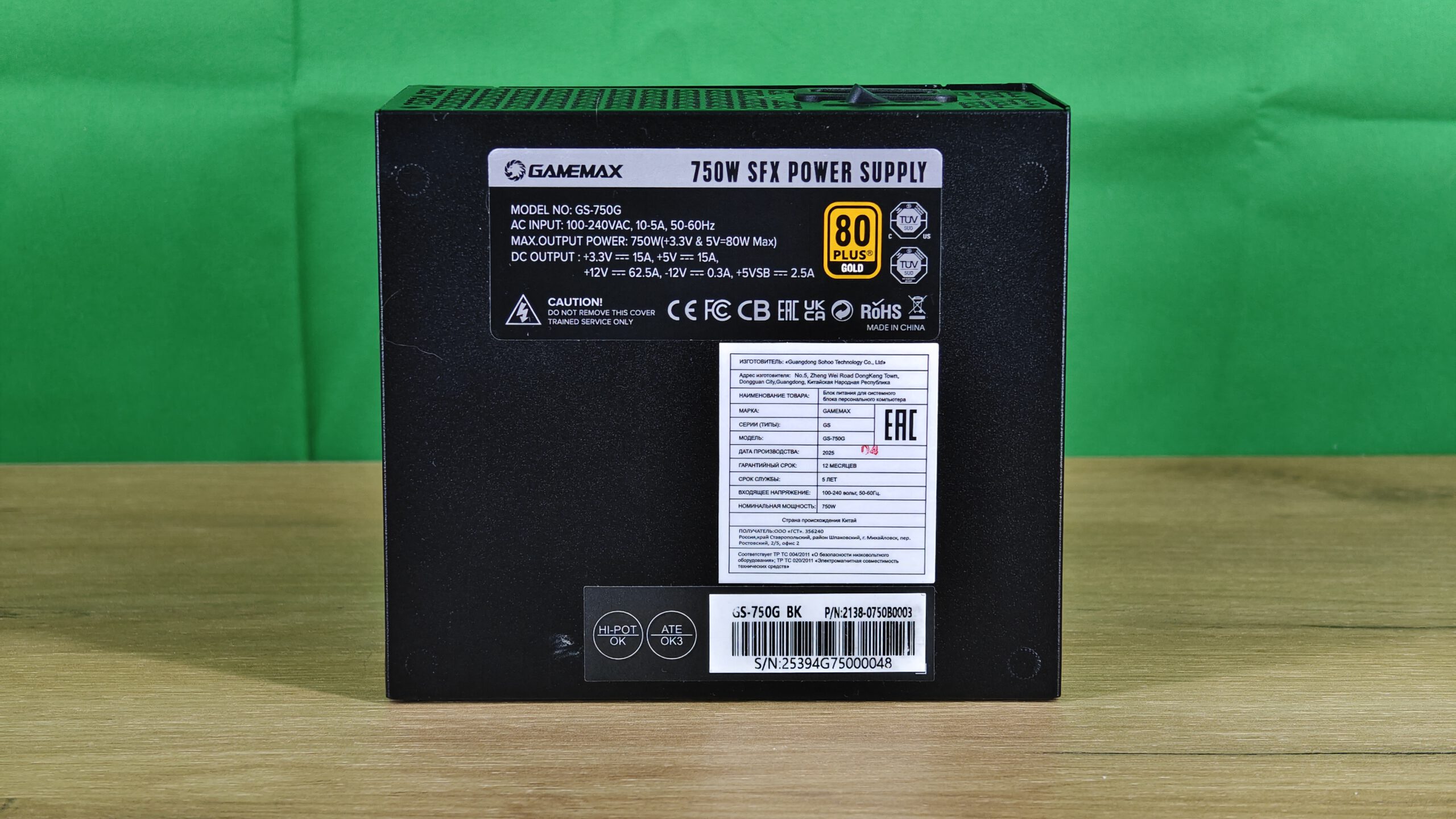

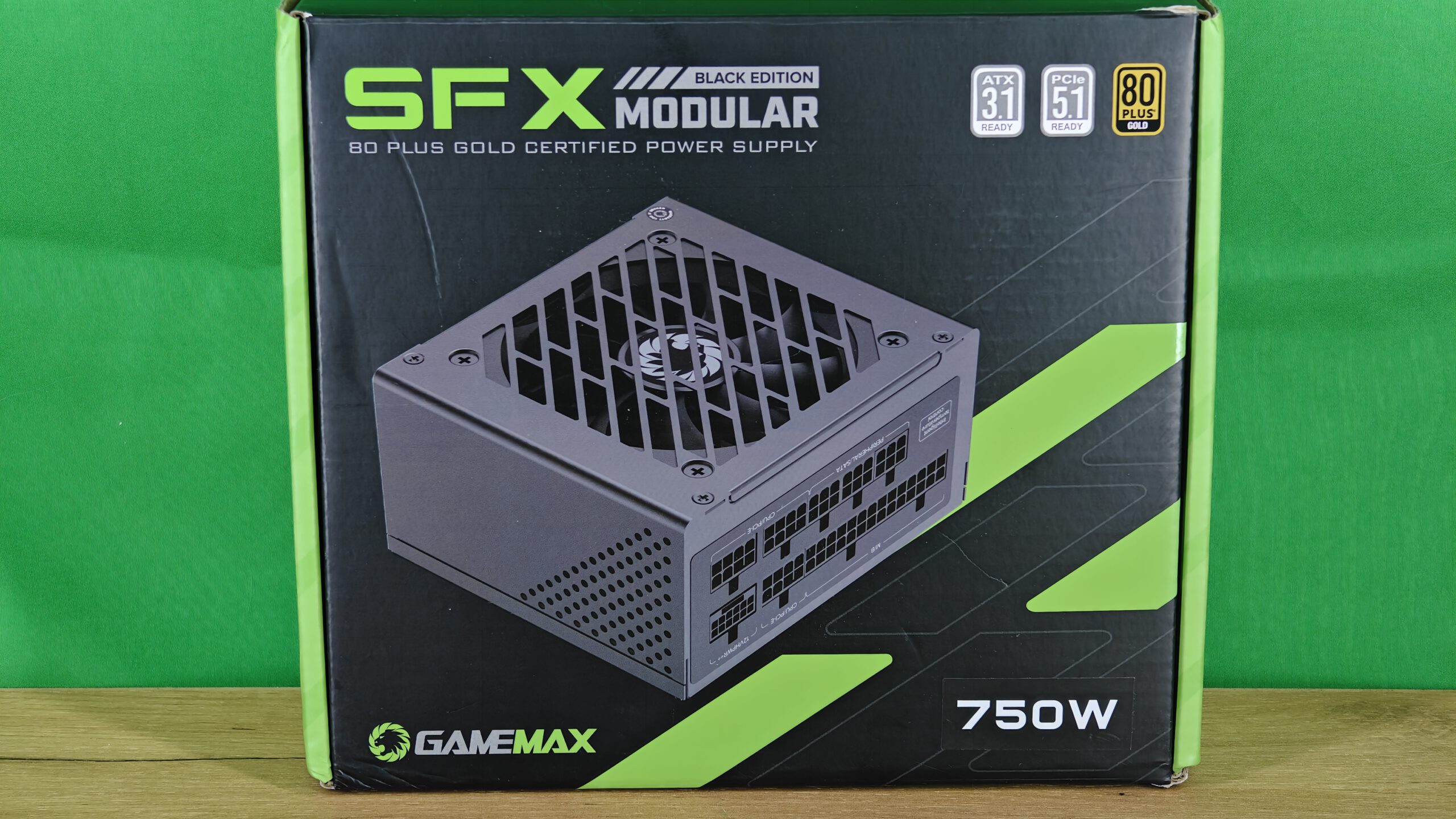

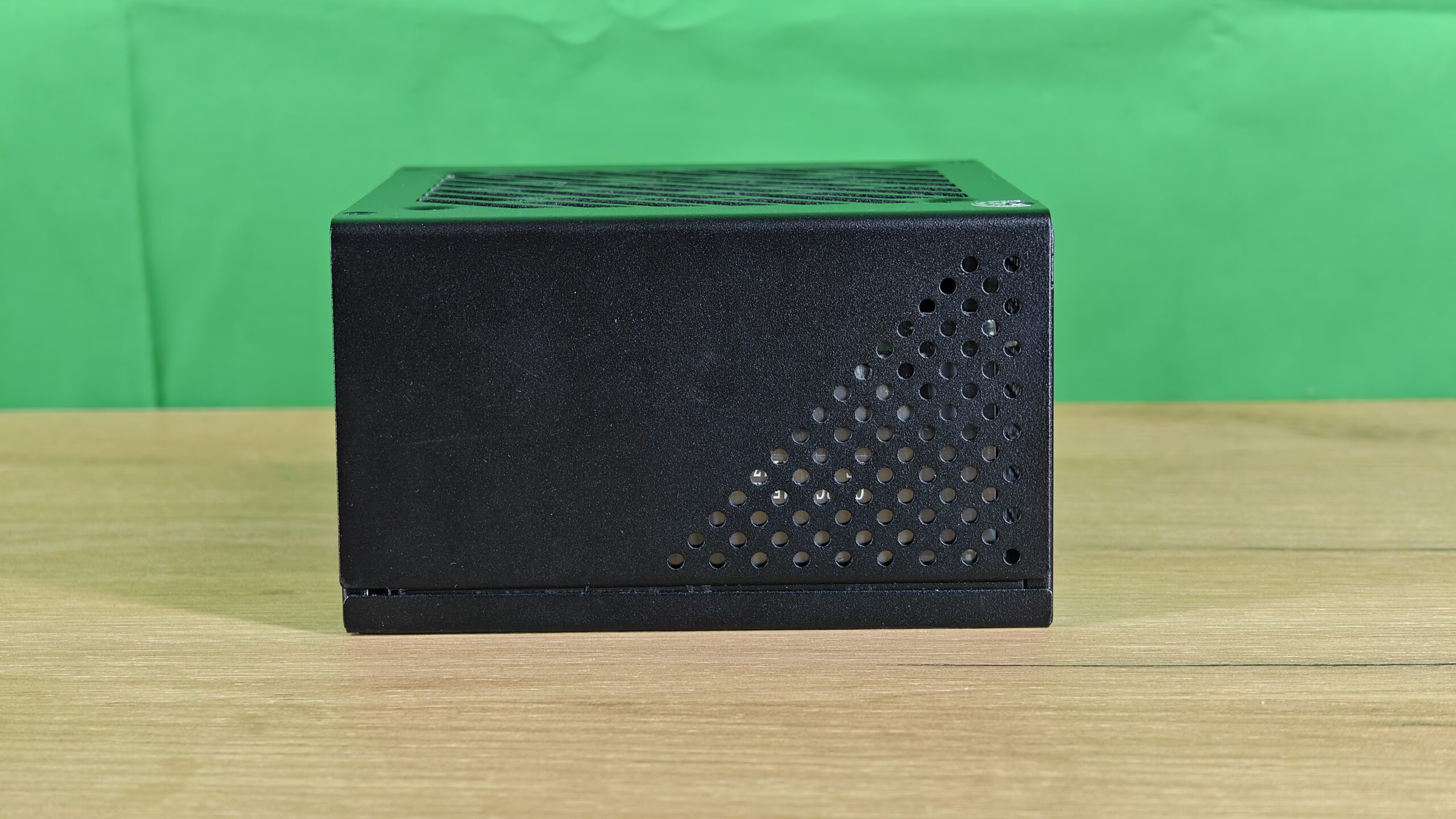

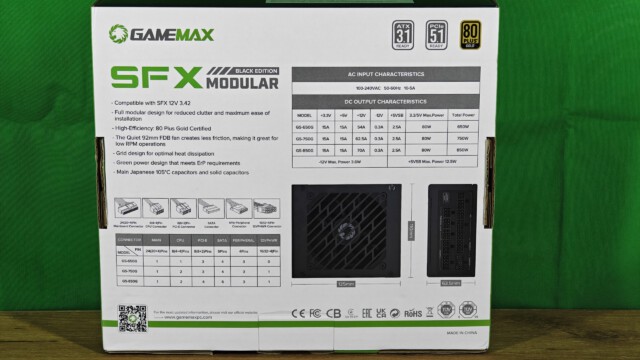

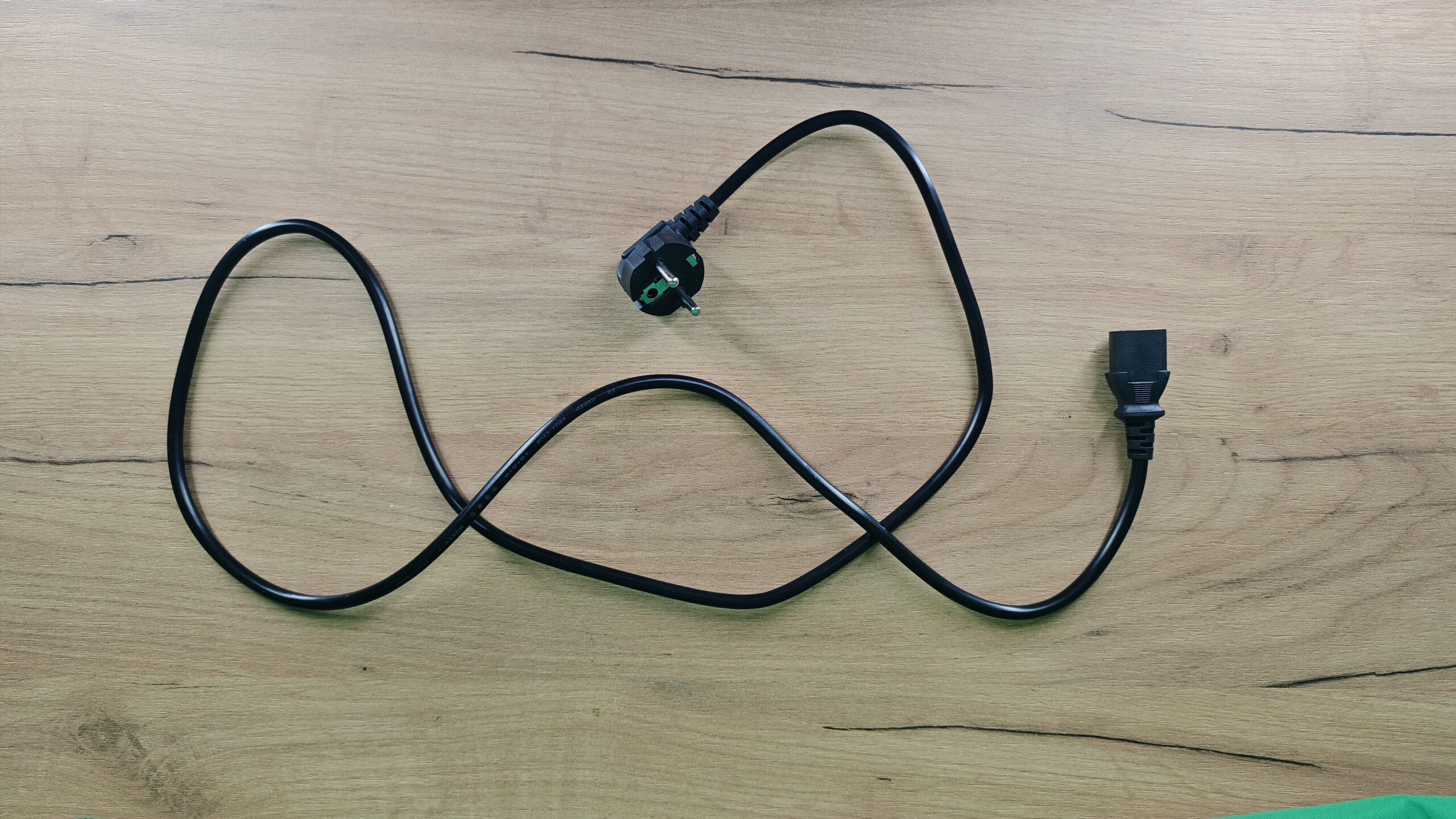

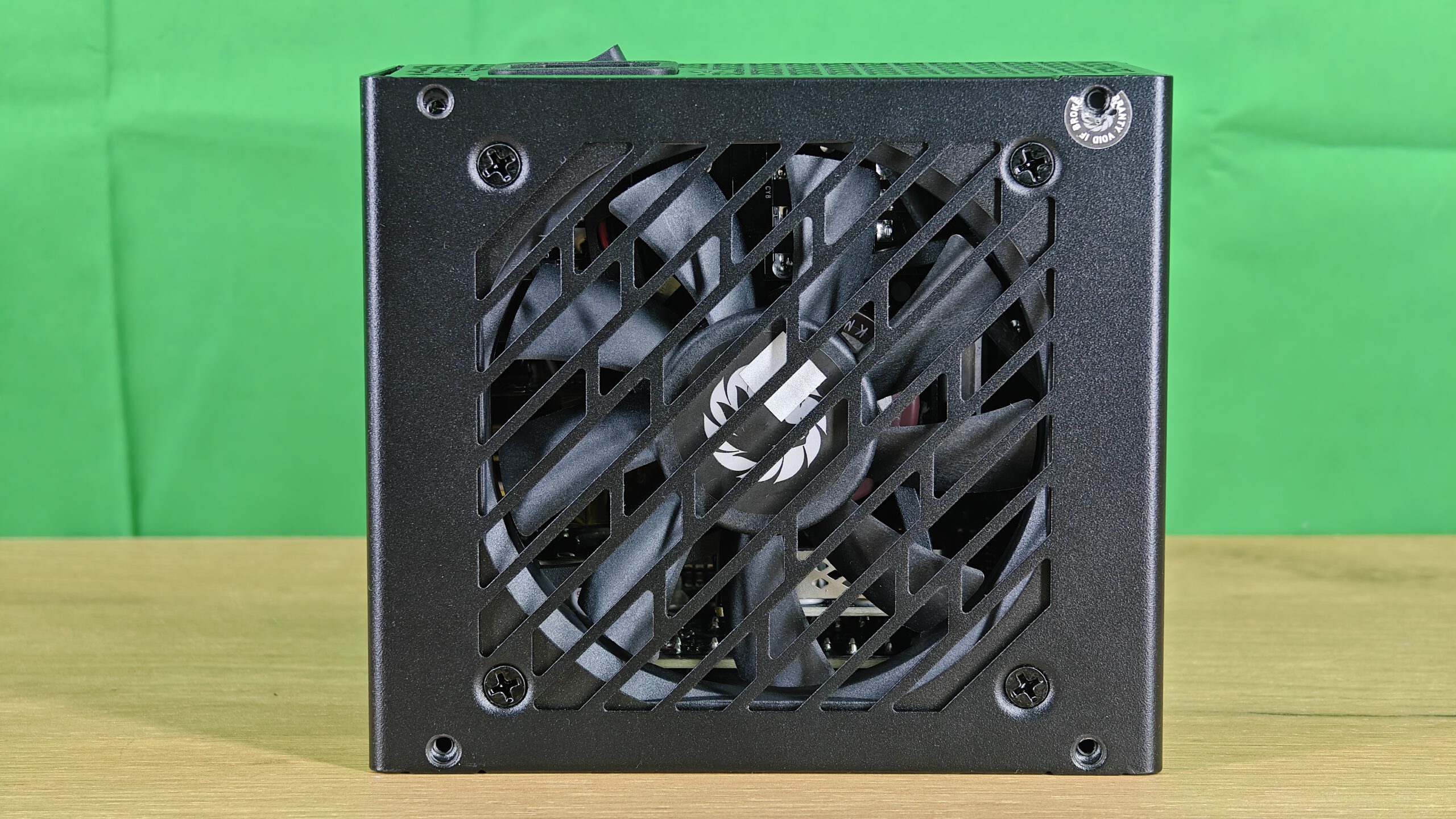

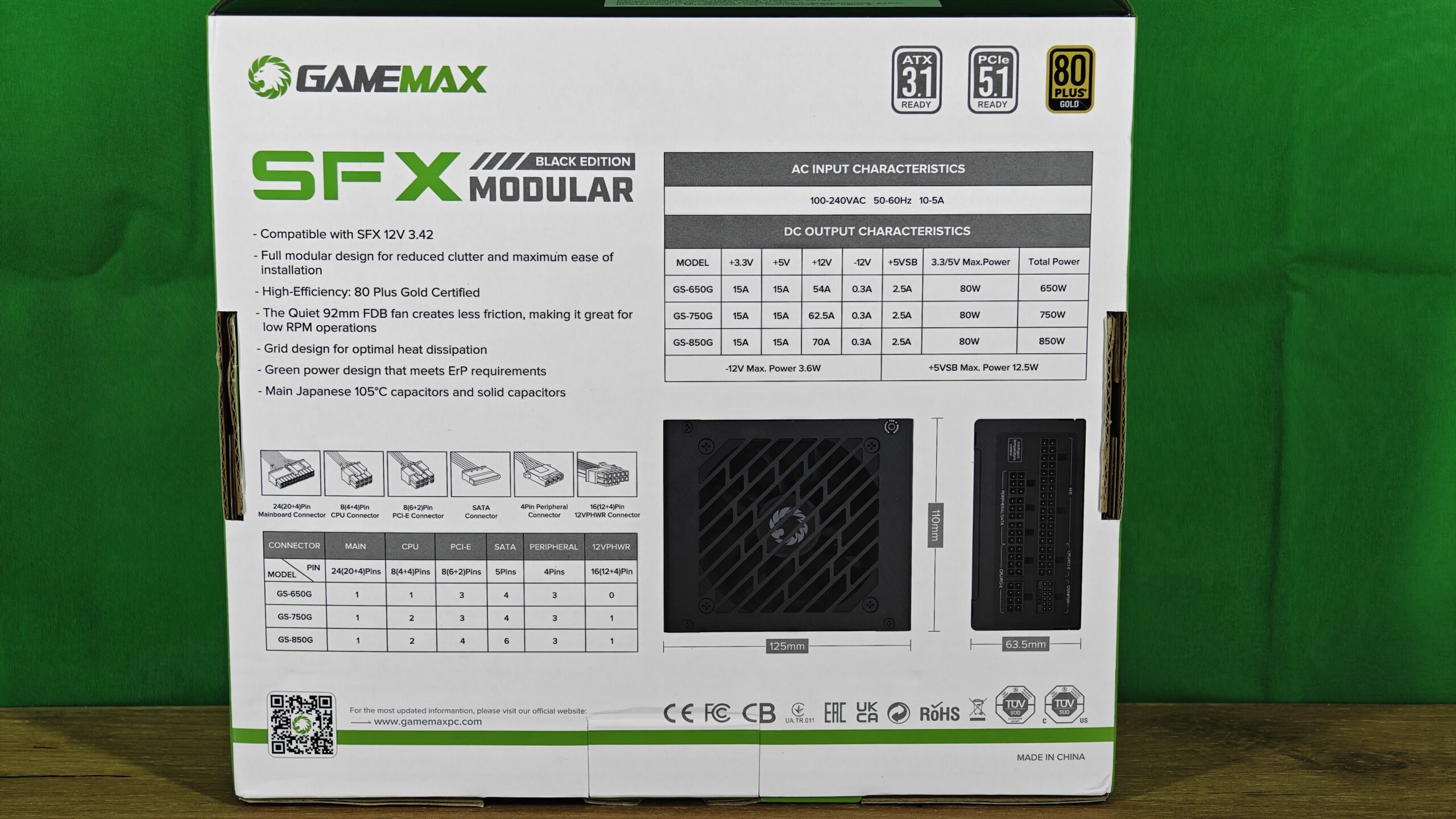

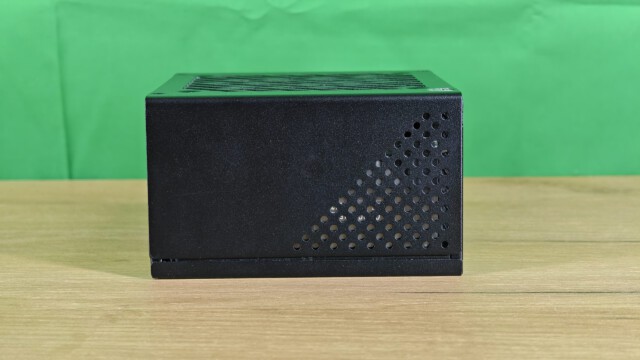

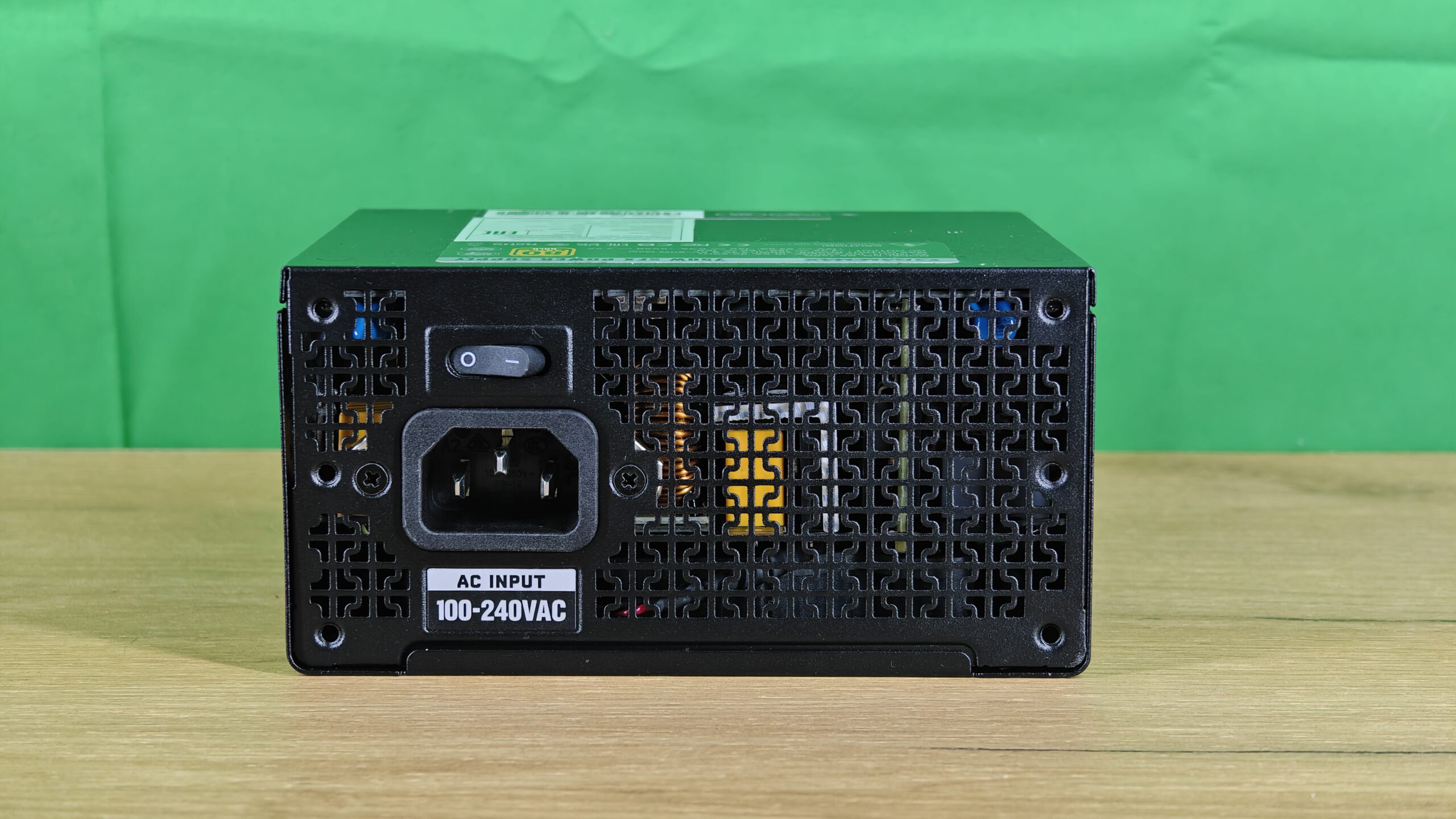

Коробка и внешний вид:

1из4

1из6

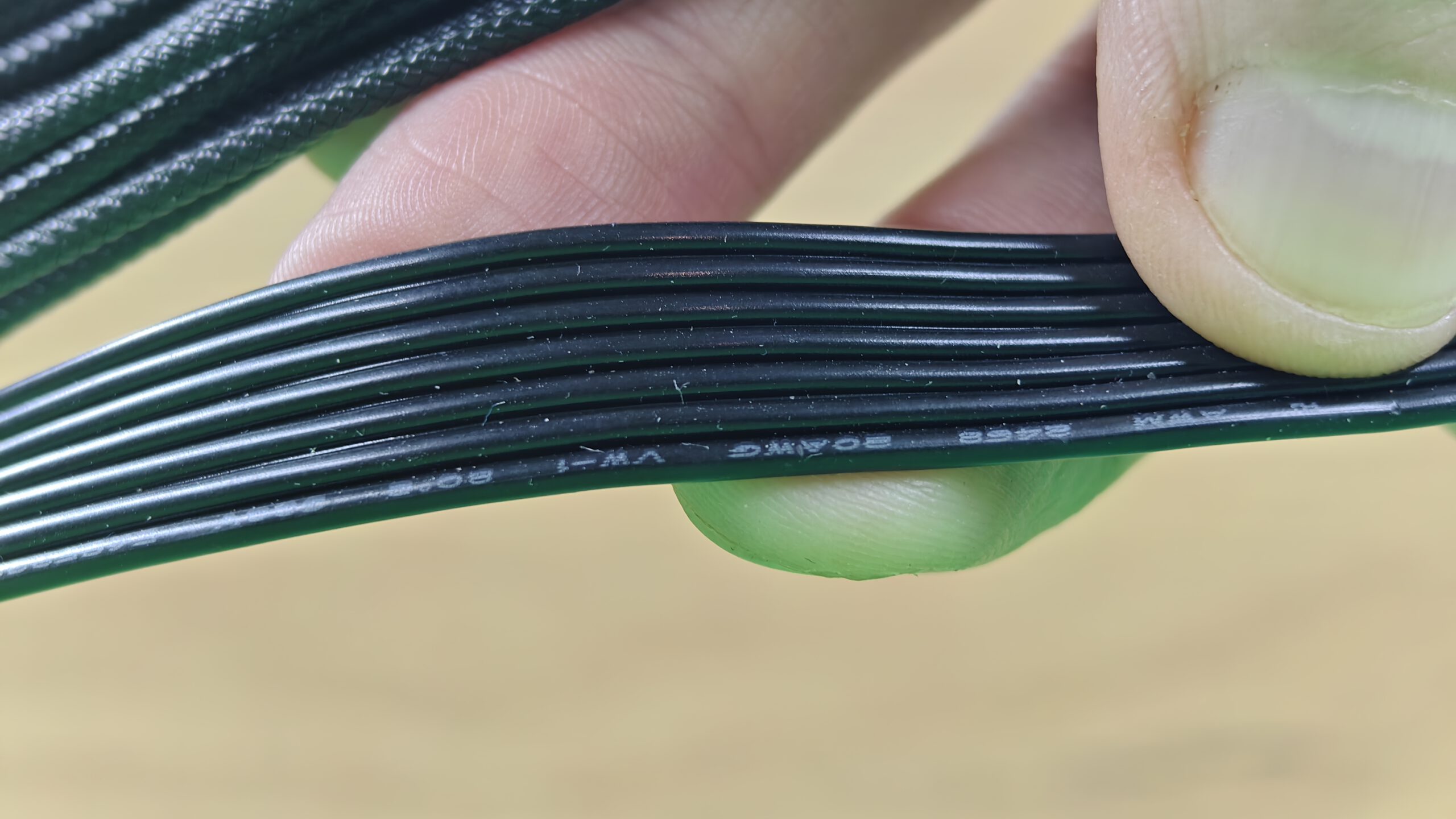

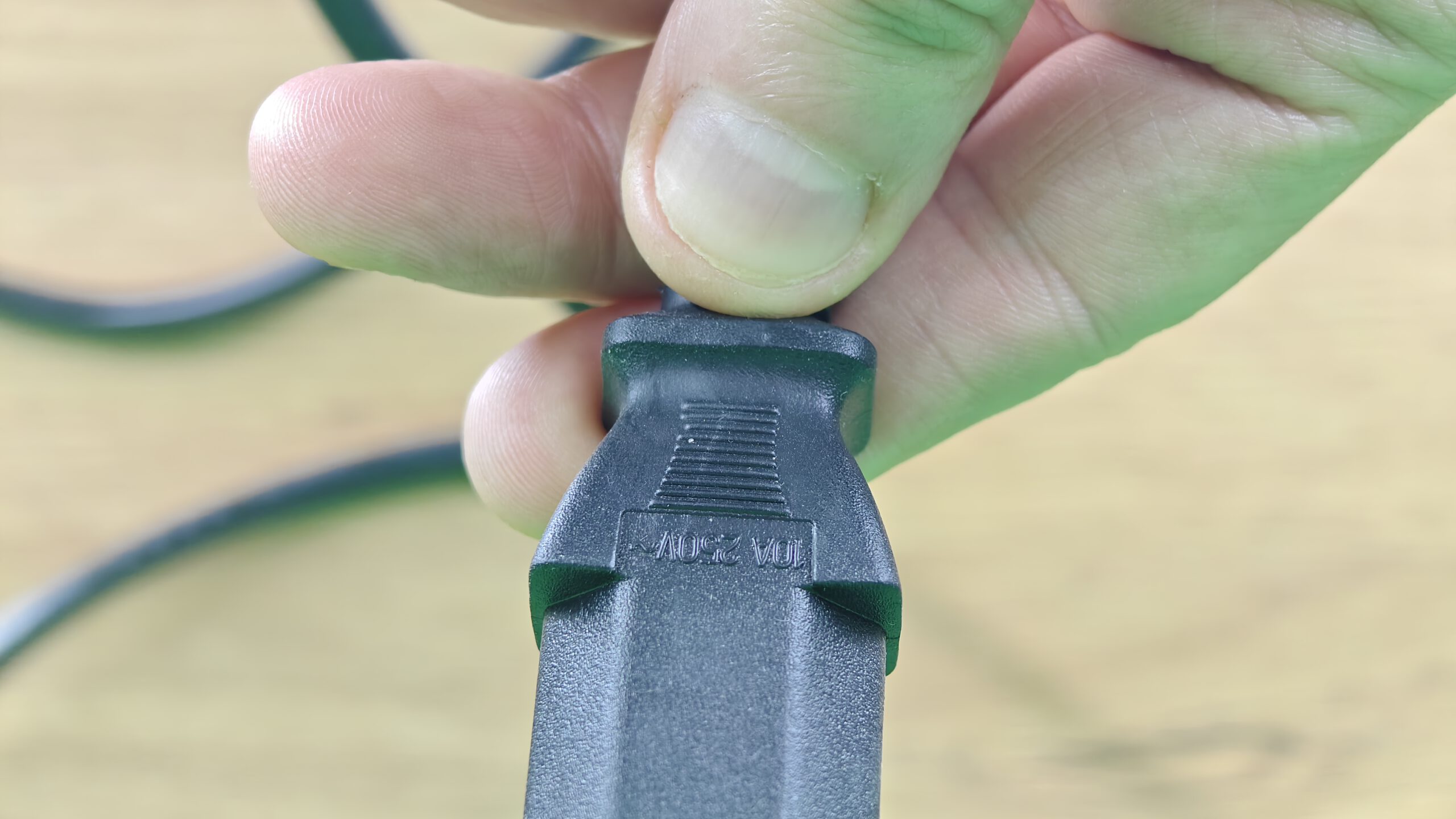

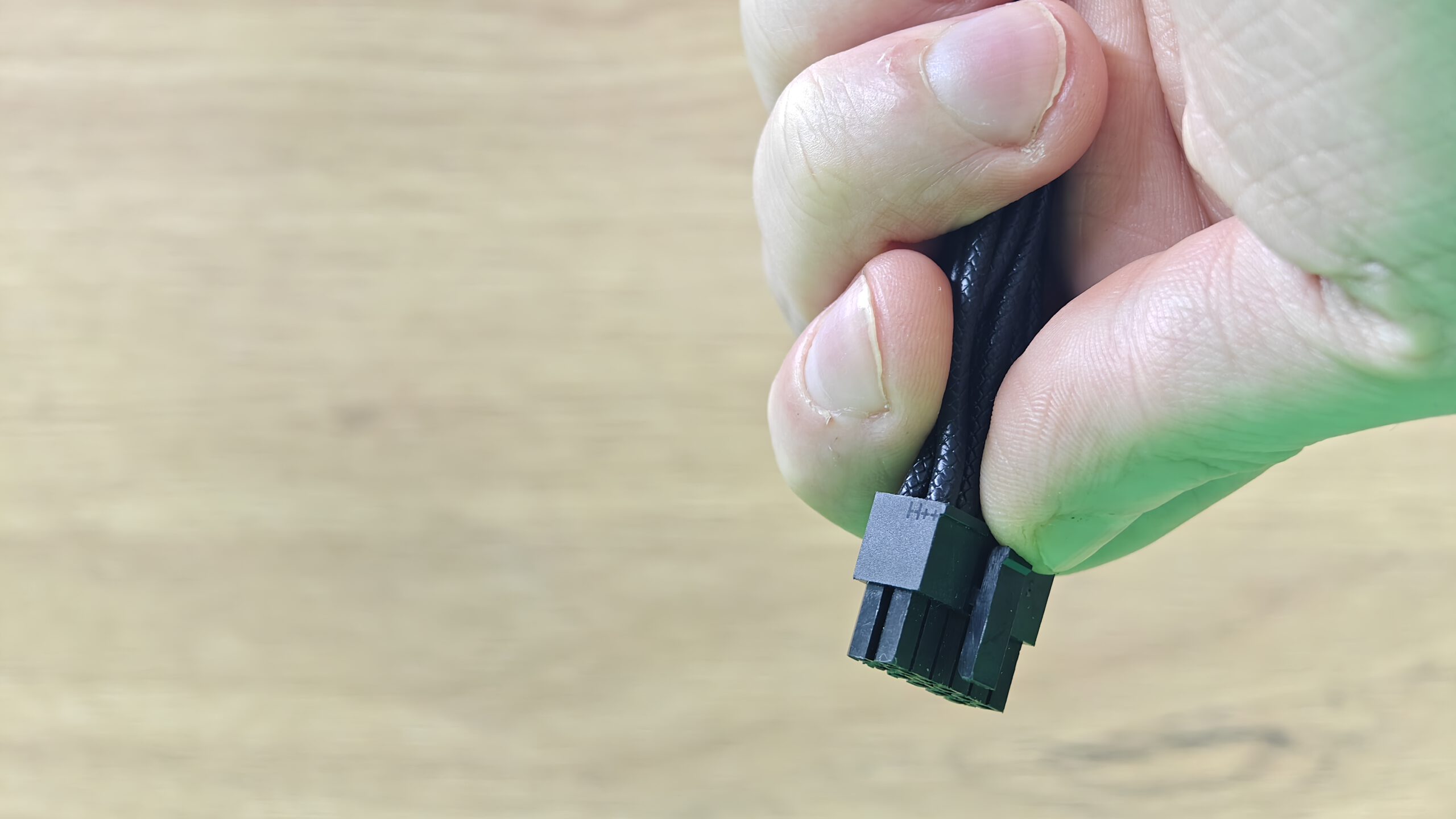

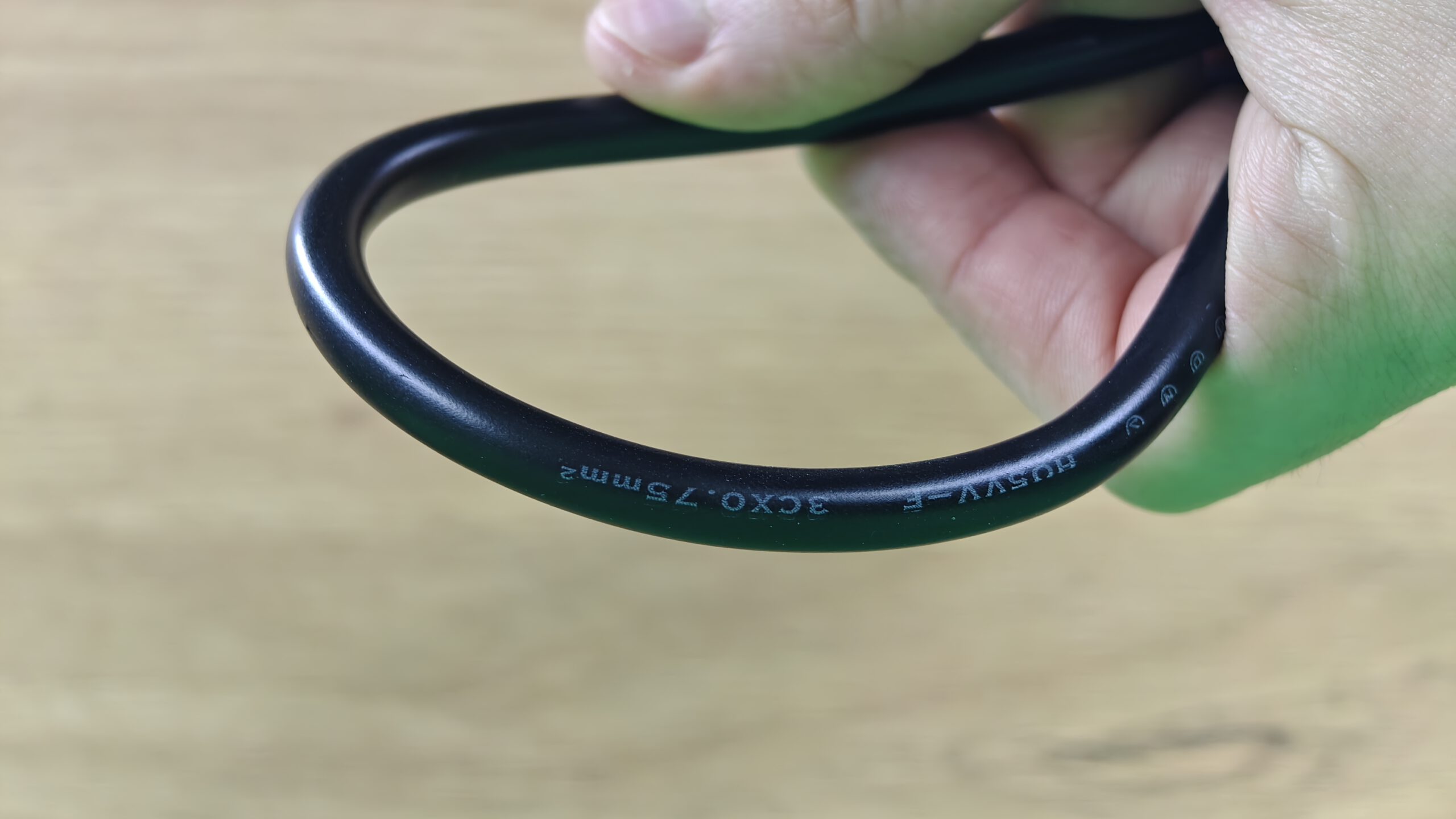

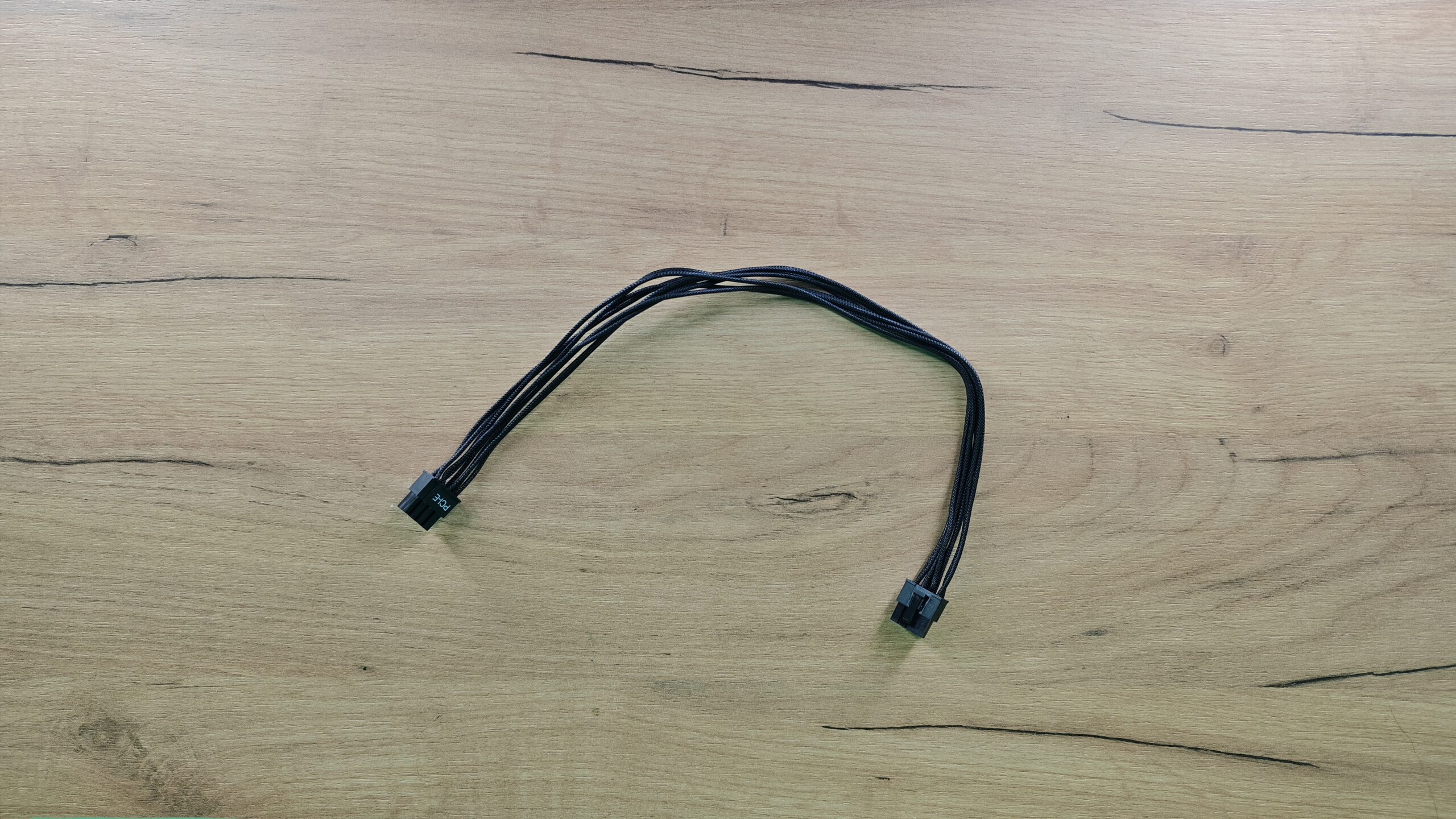

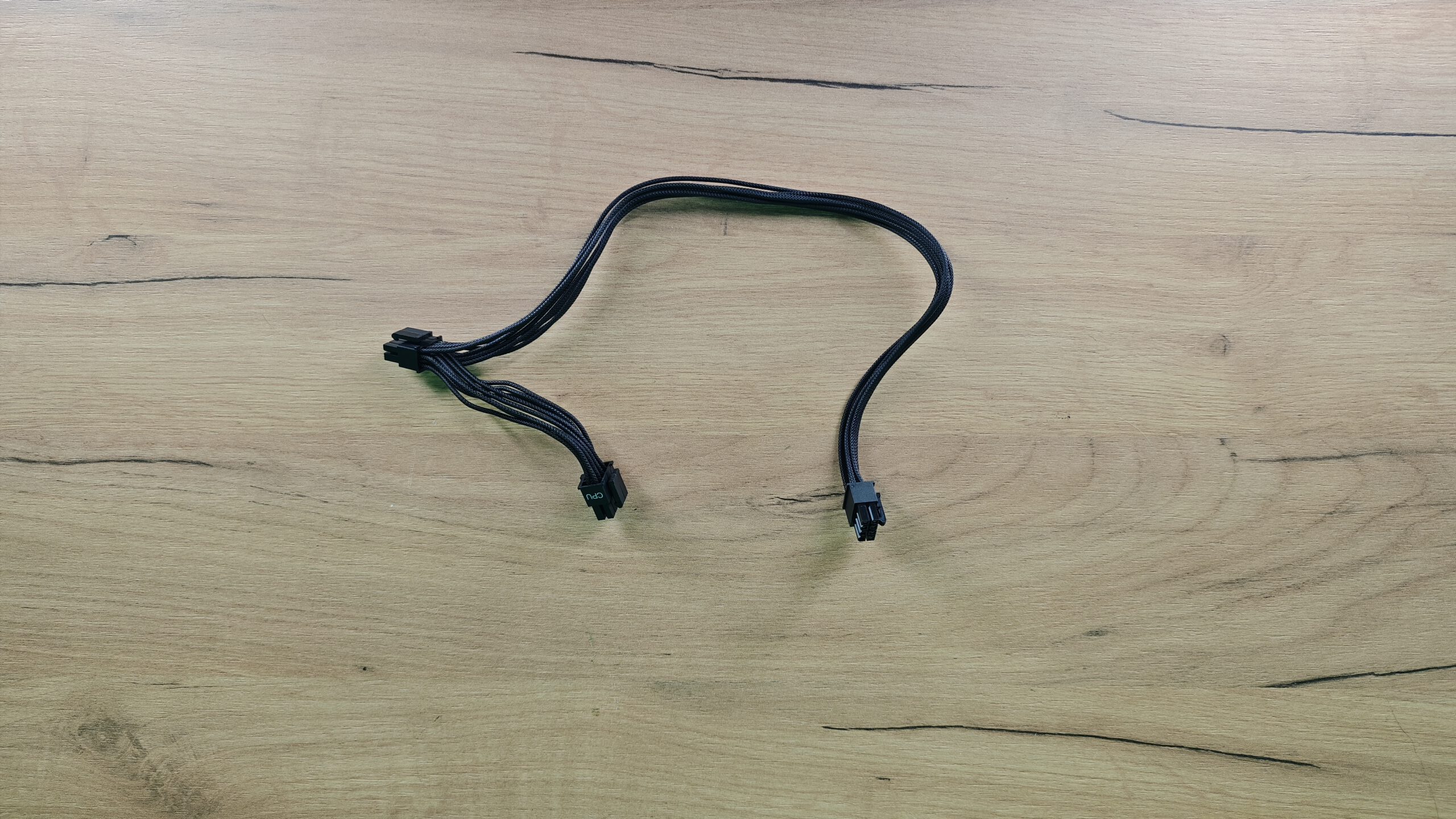

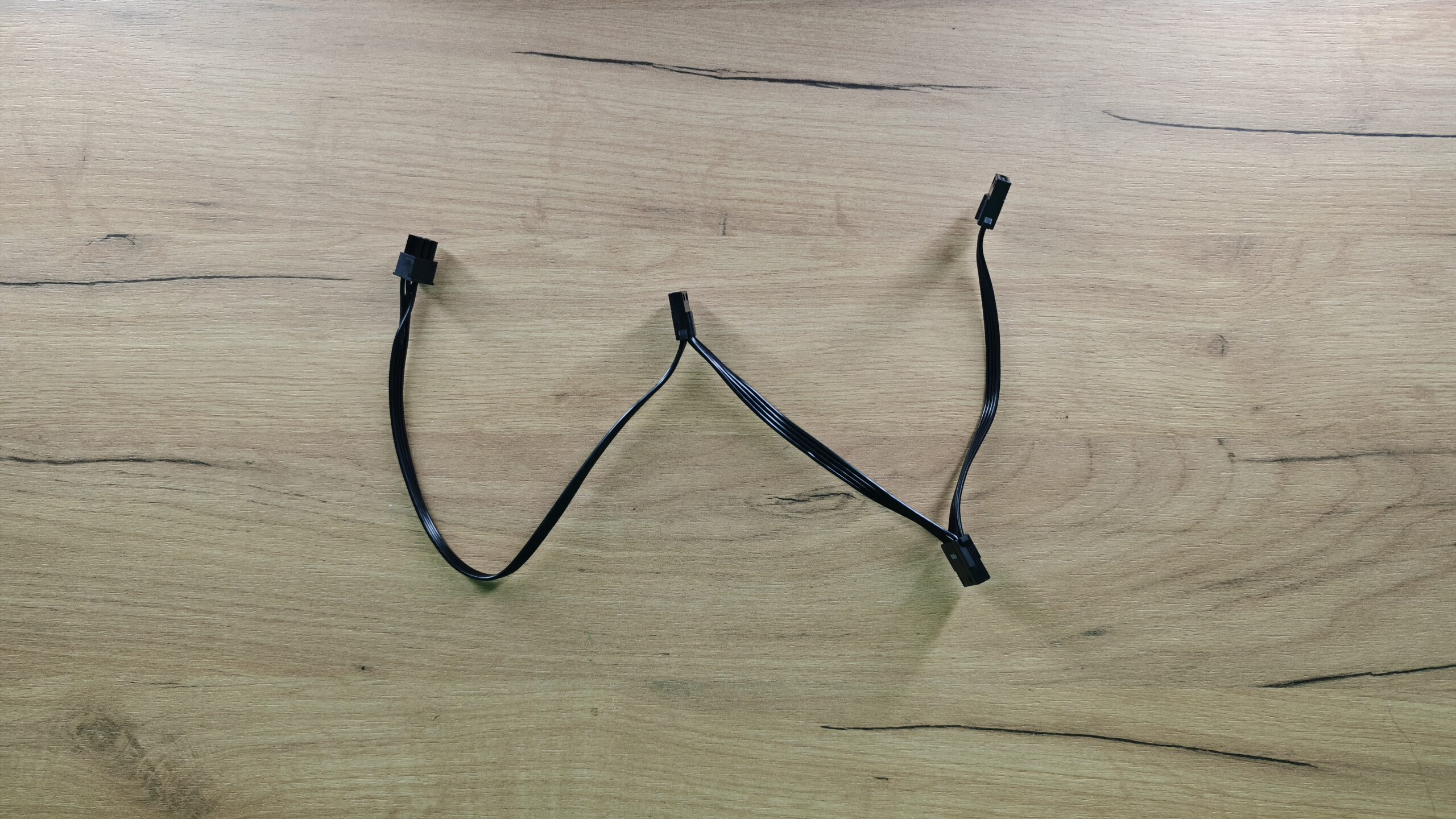

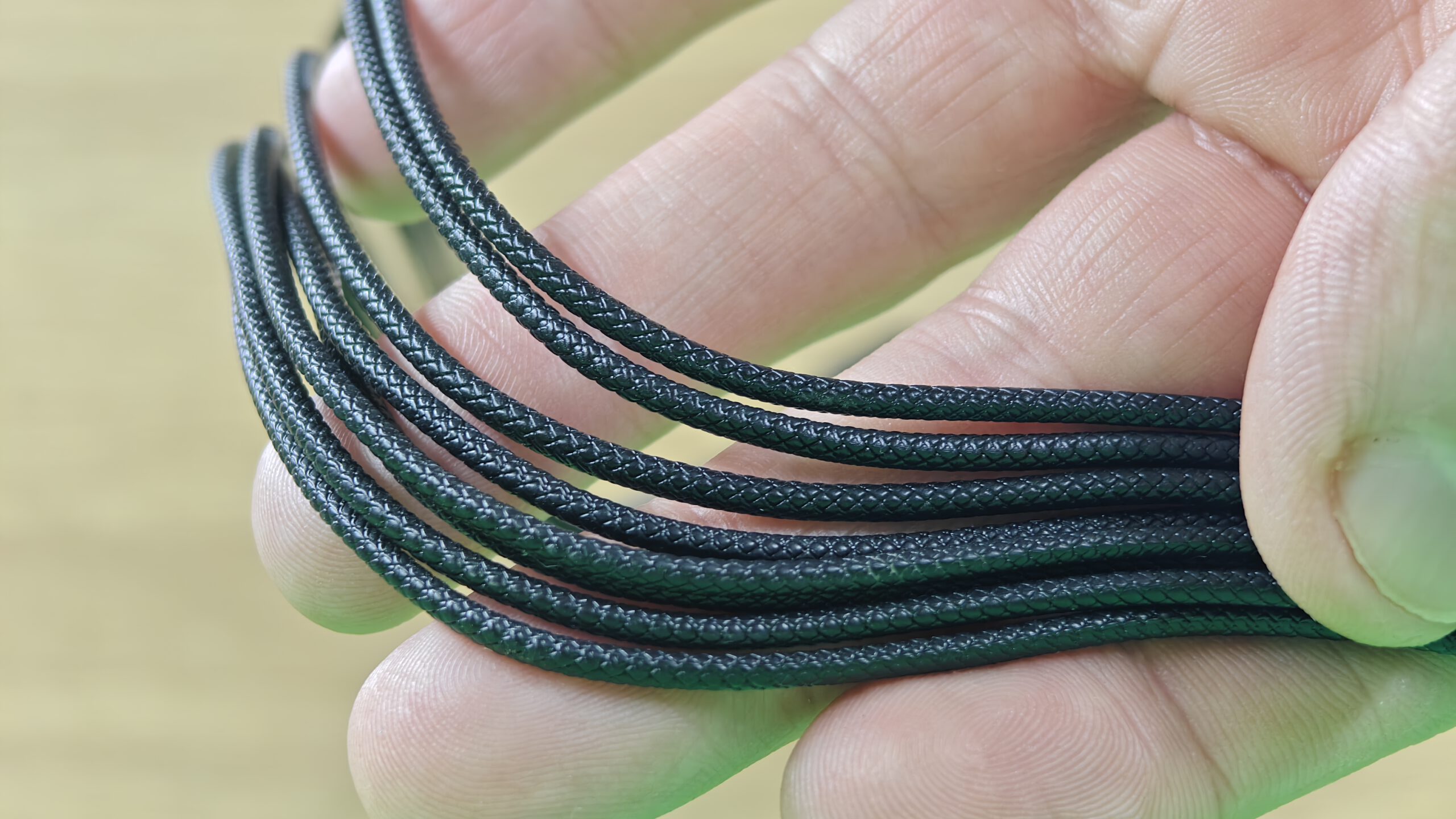

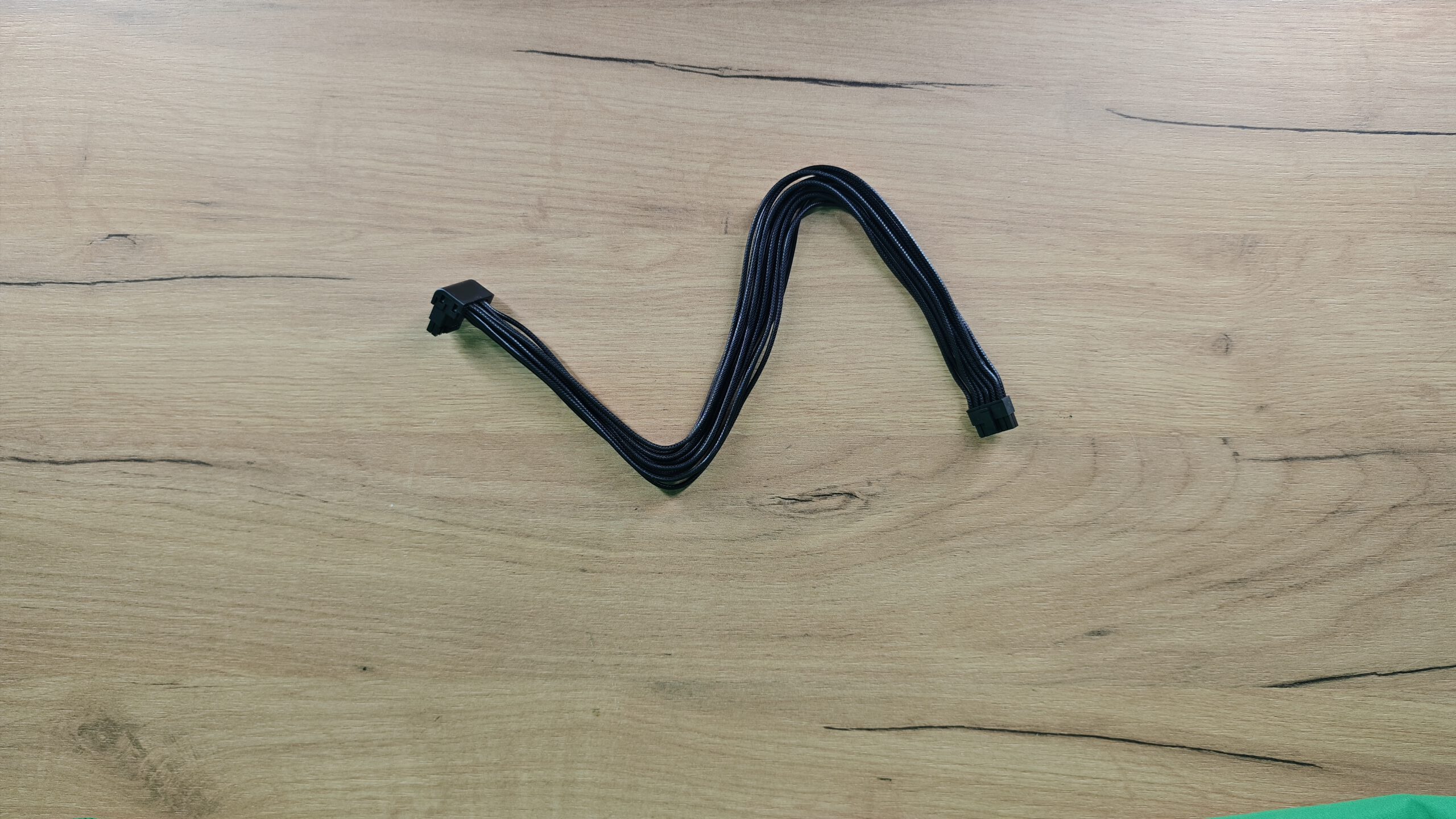

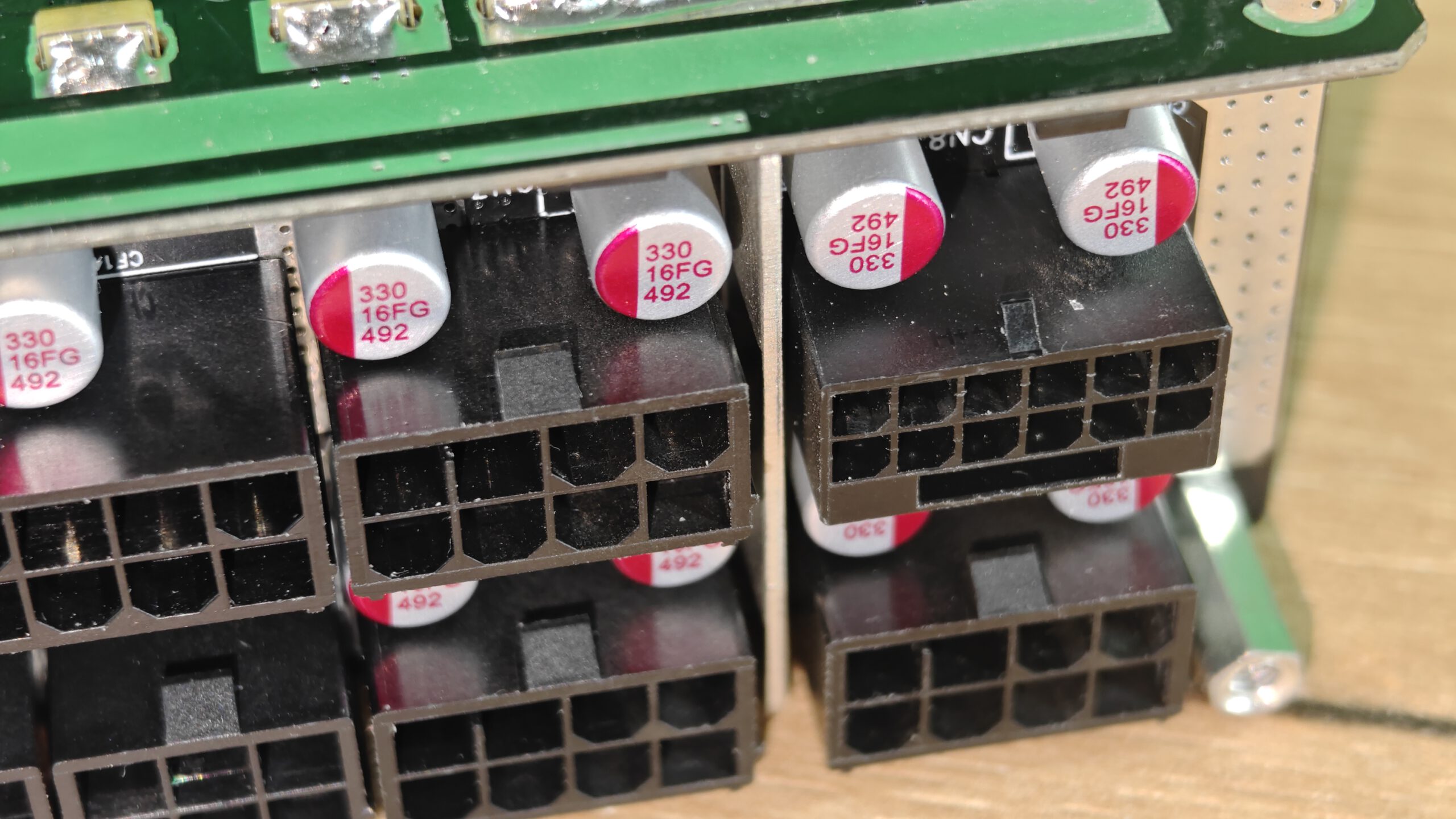

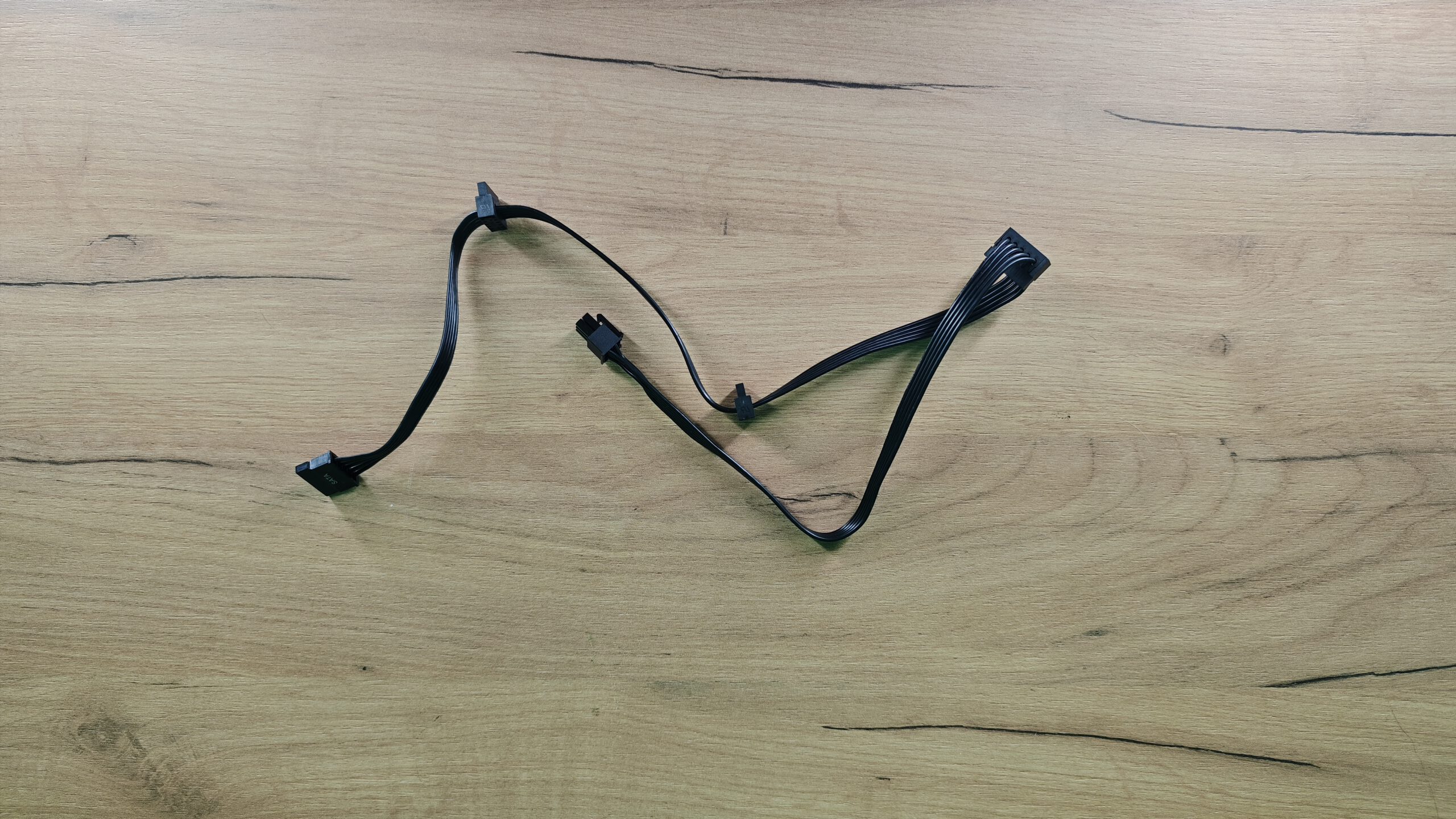

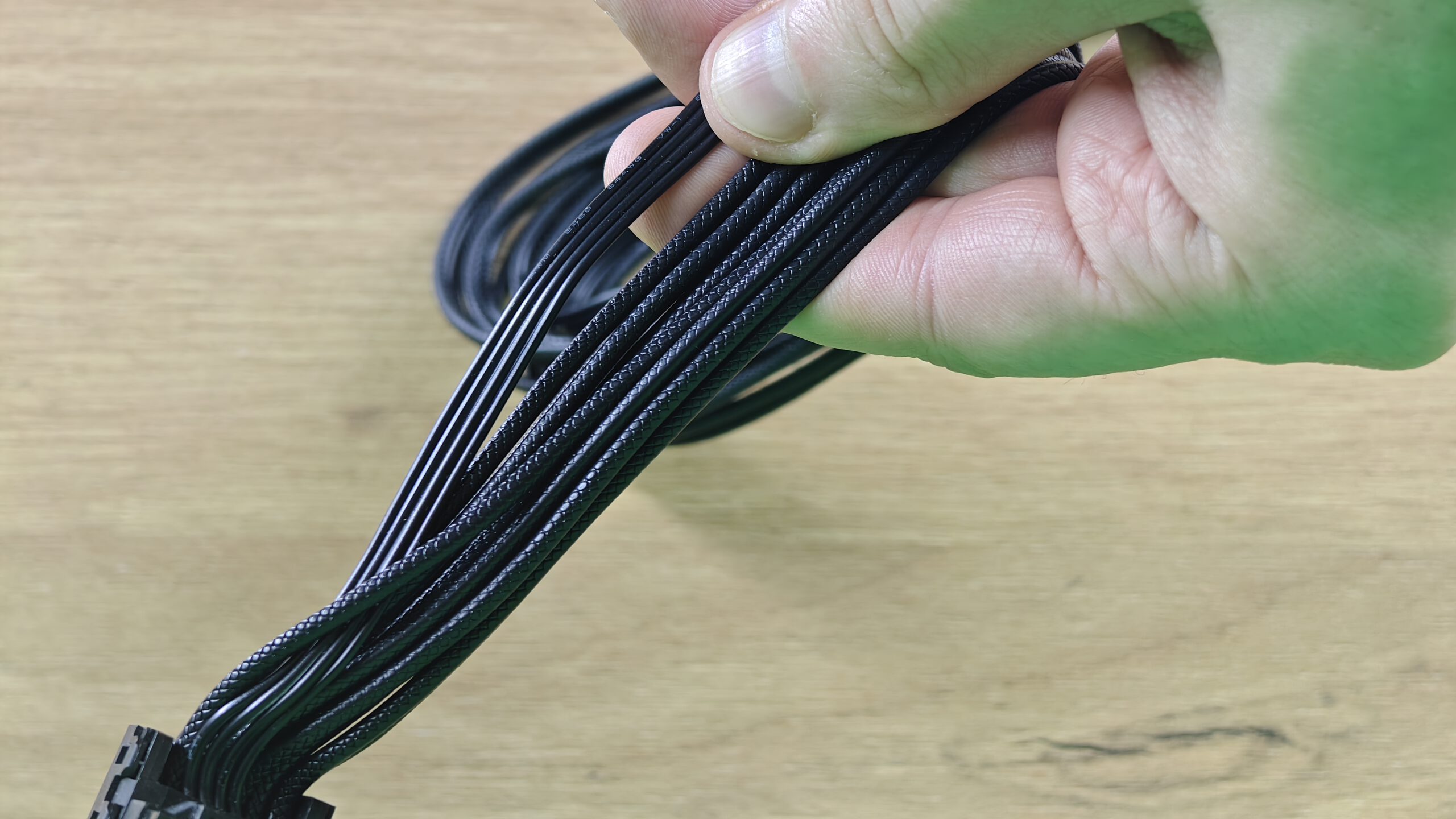

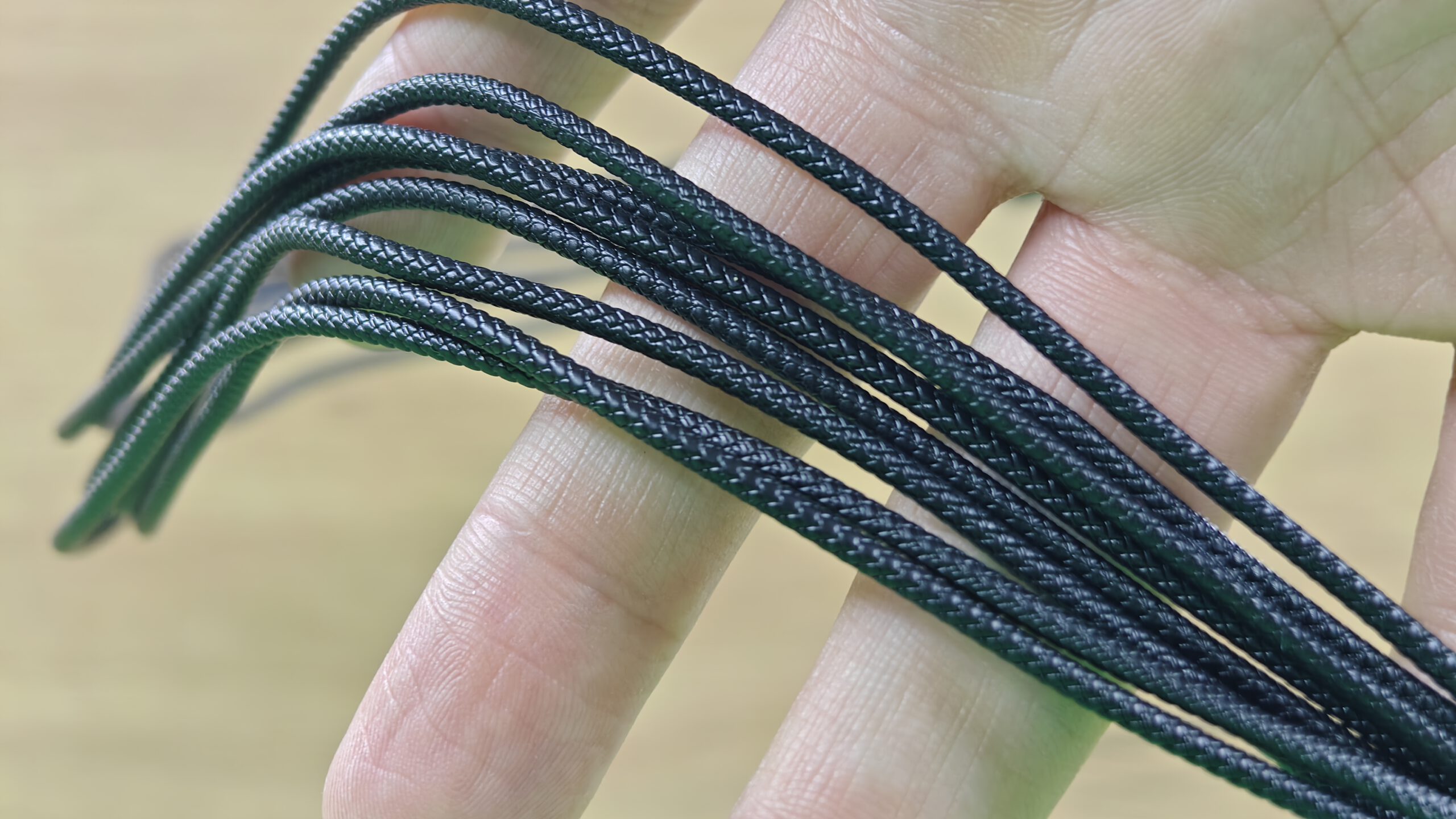

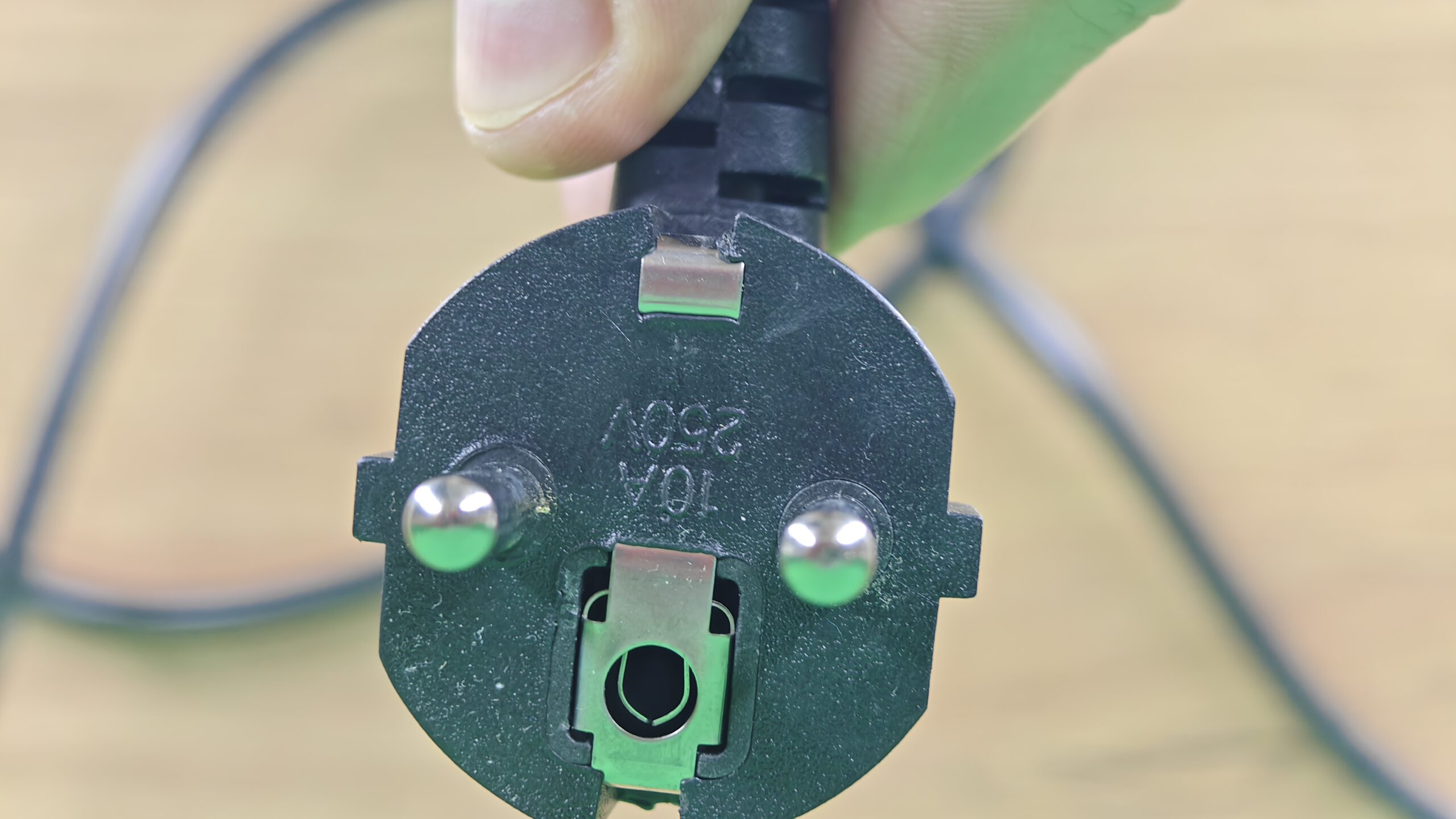

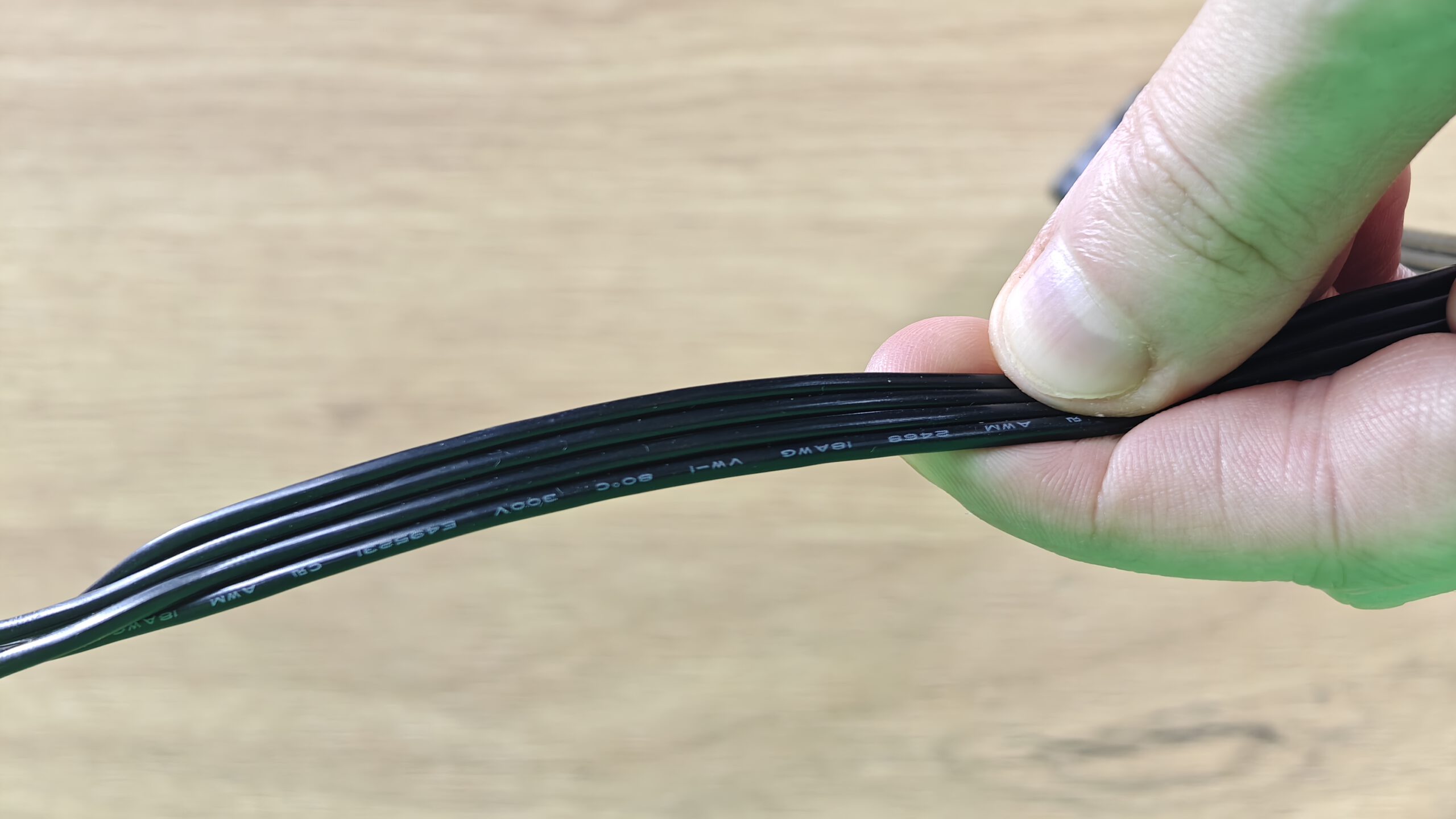

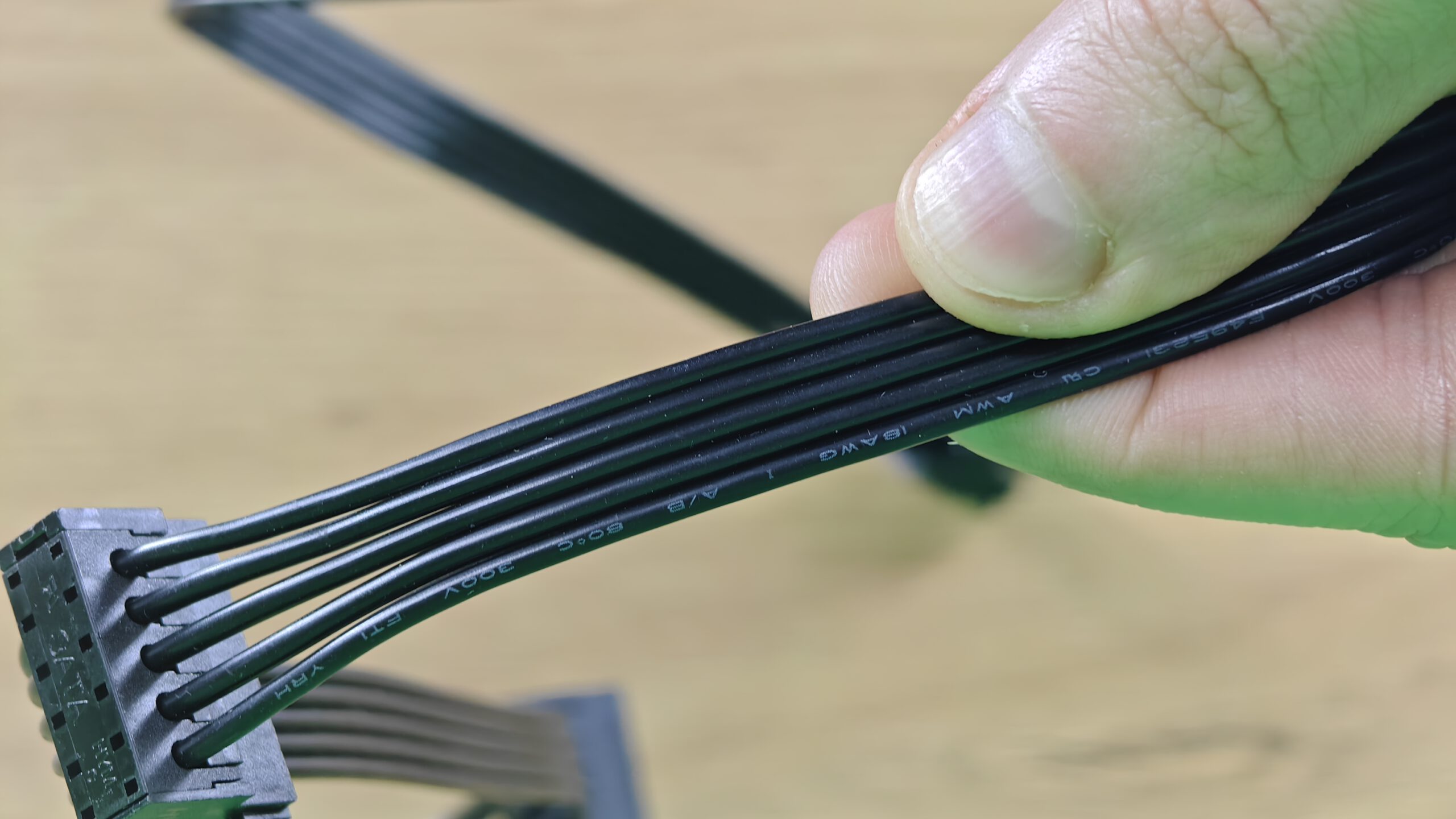

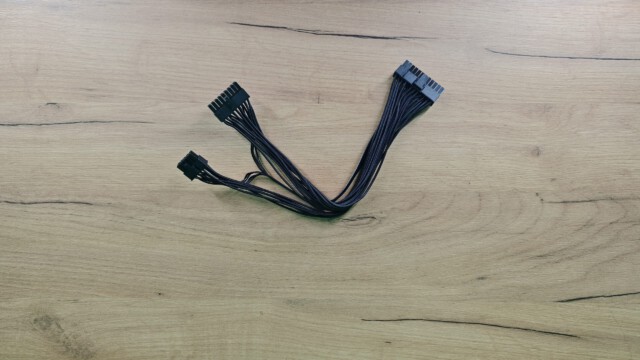

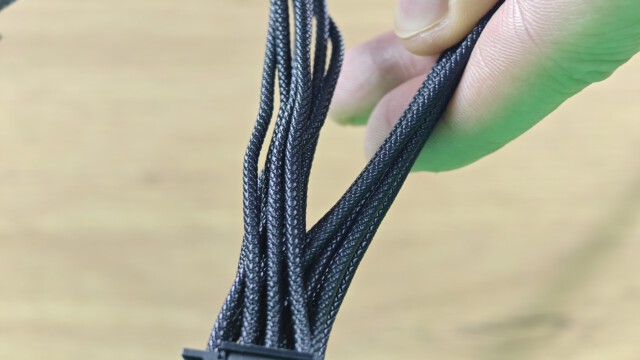

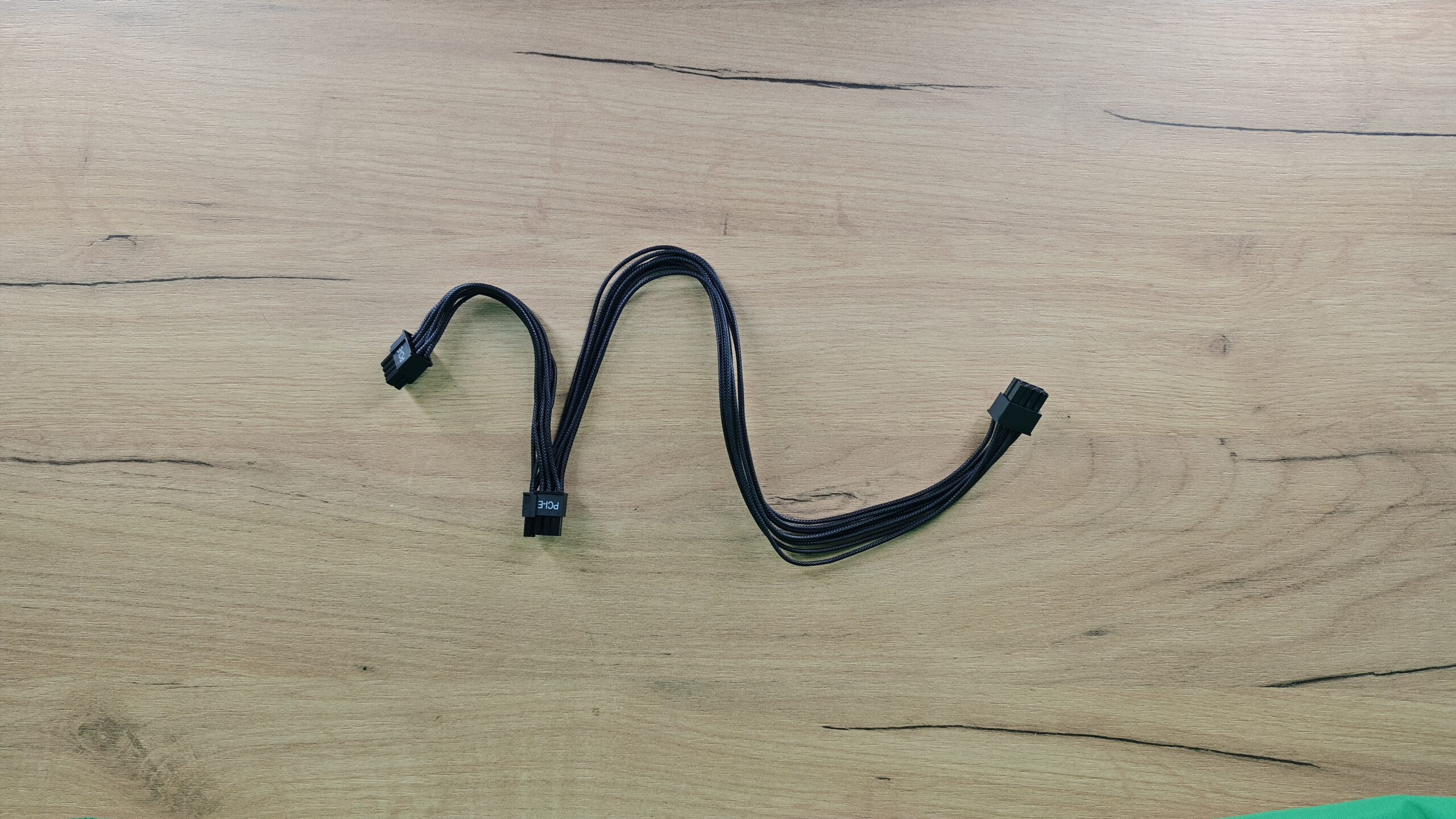

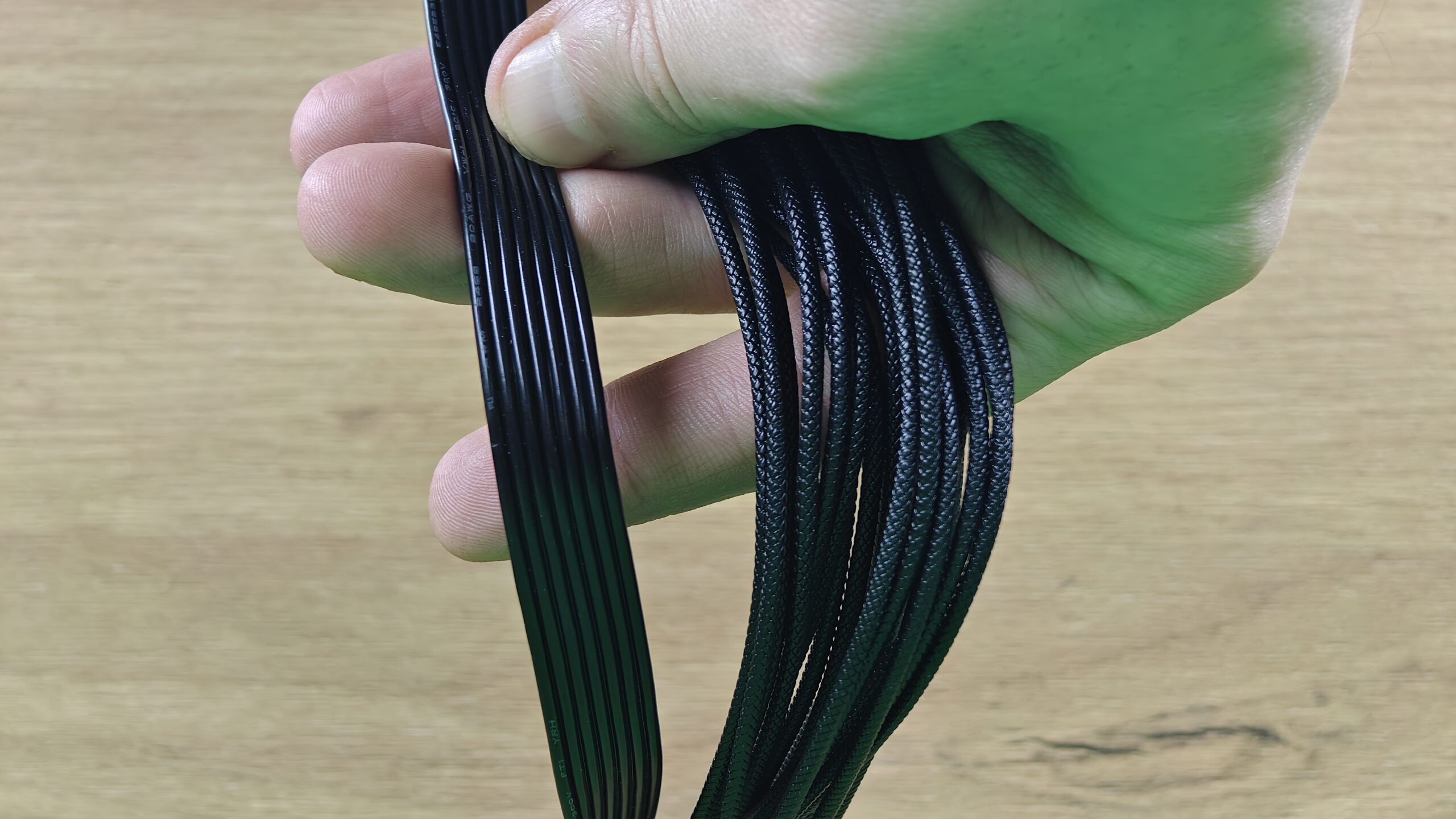

Провода:

Описание	Калибр
ATX Connector 20+4 pin	18-20 AWG
PCI-E	18 AWG
CPU	18 AWG
MOLEX	18 AWG
SATA	18 AWG

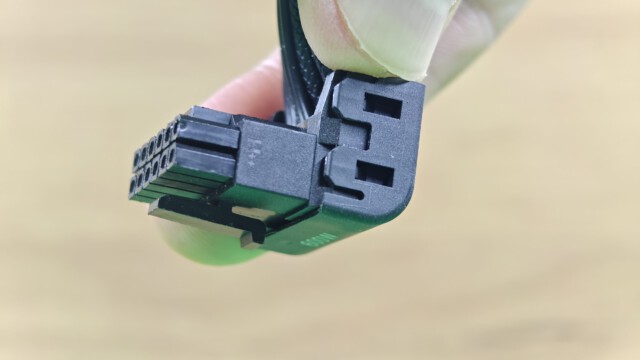

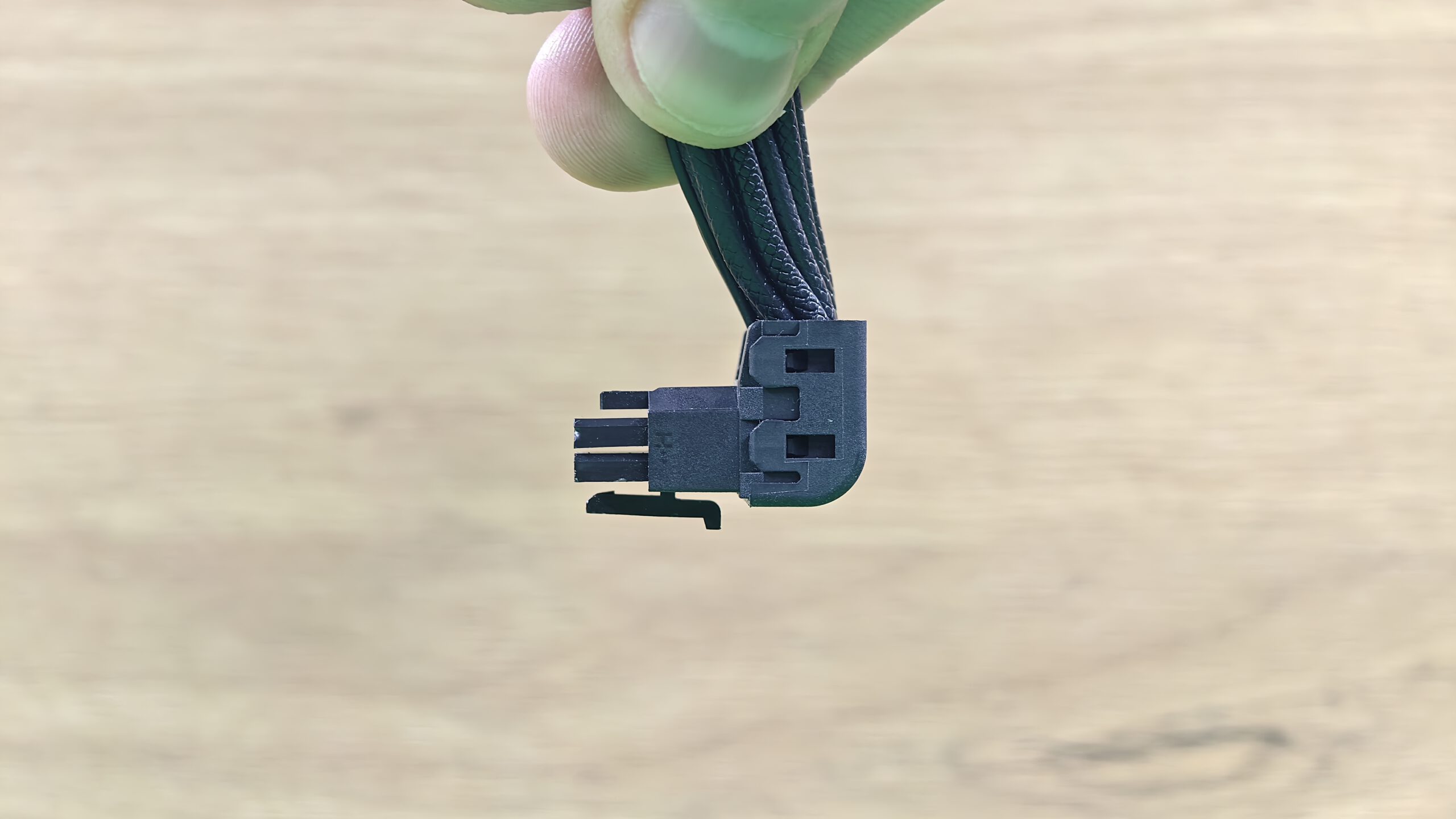

12VHPWR	16-24 AWG (90° H++)

1из22

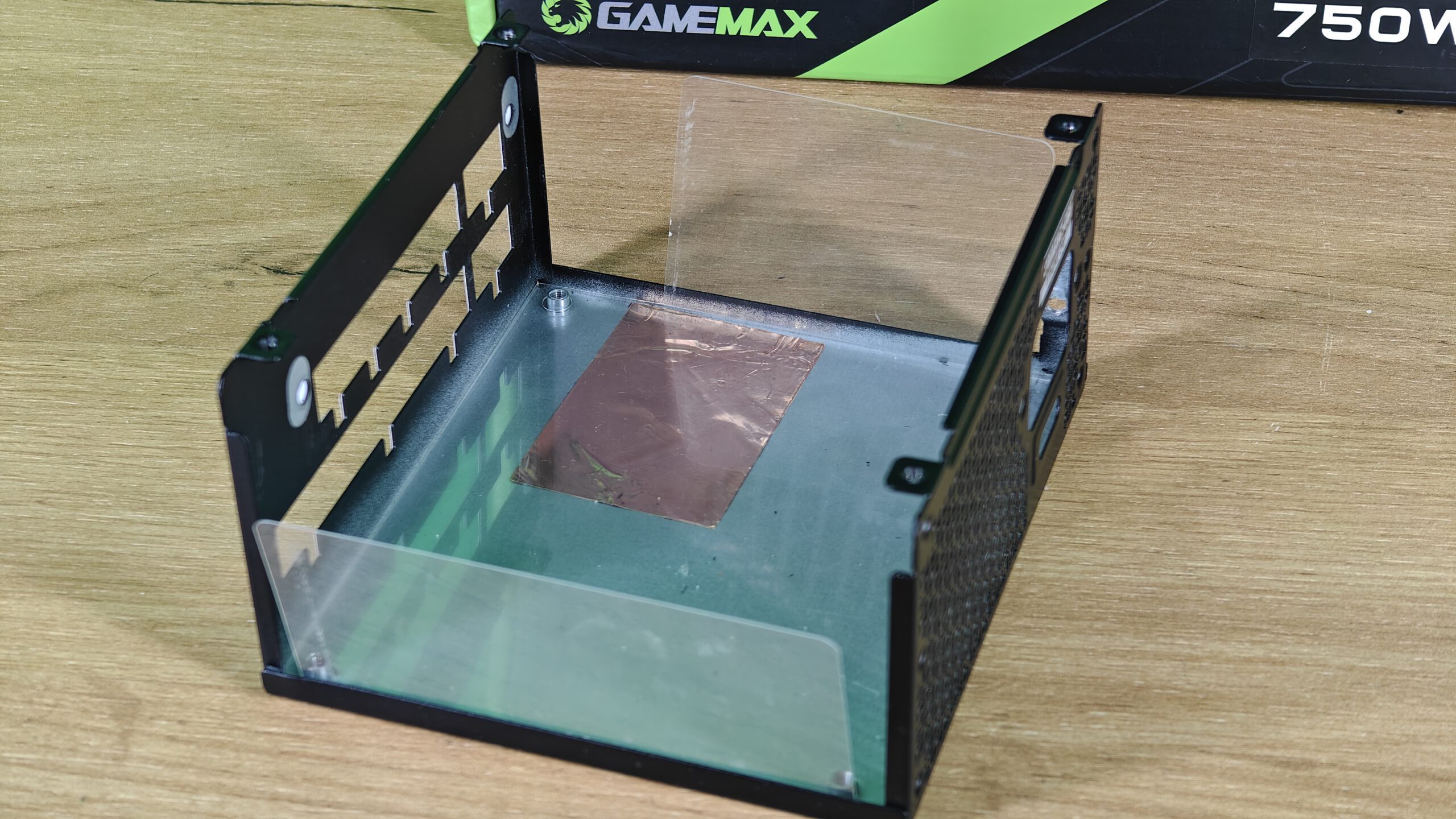

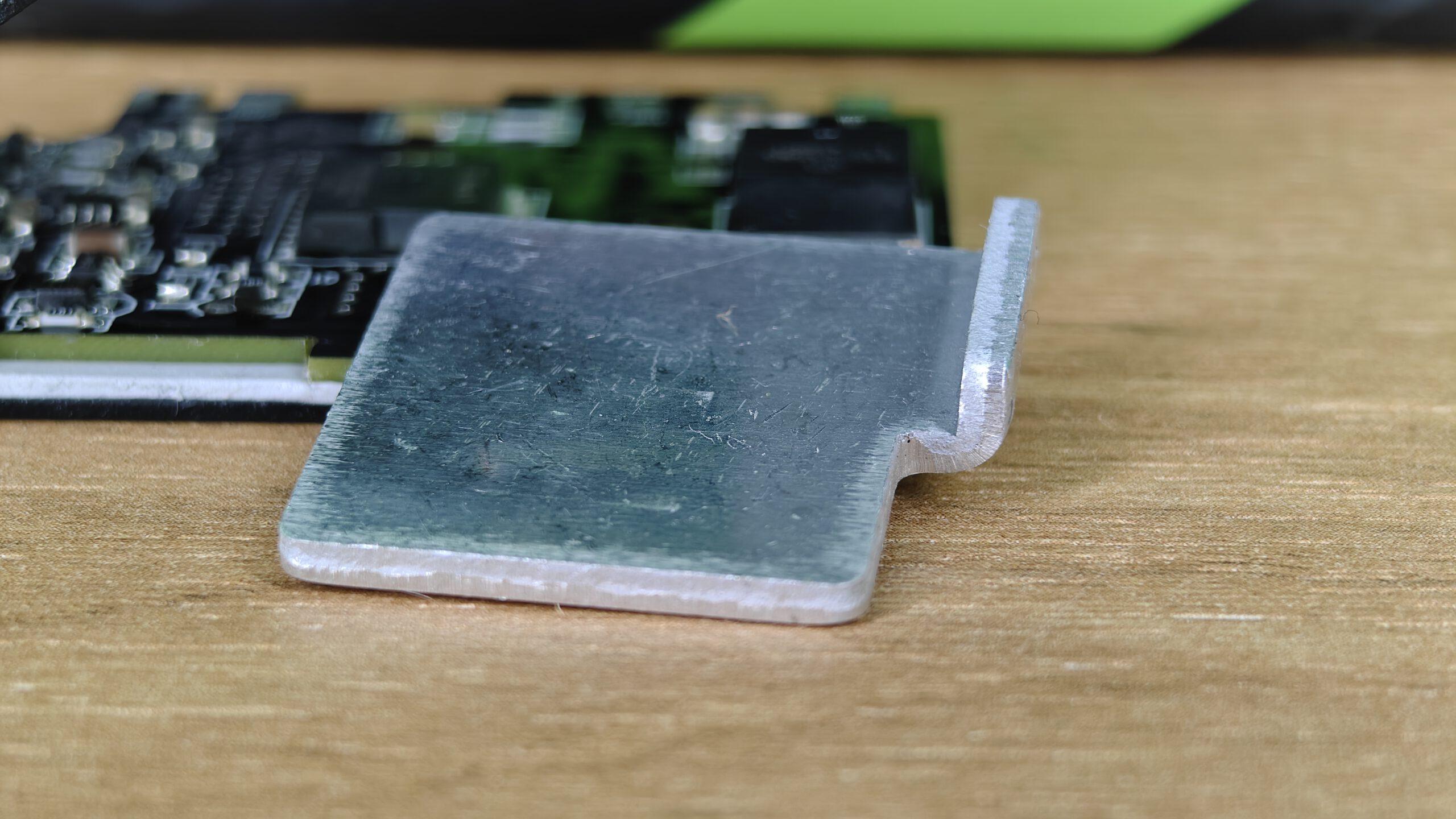

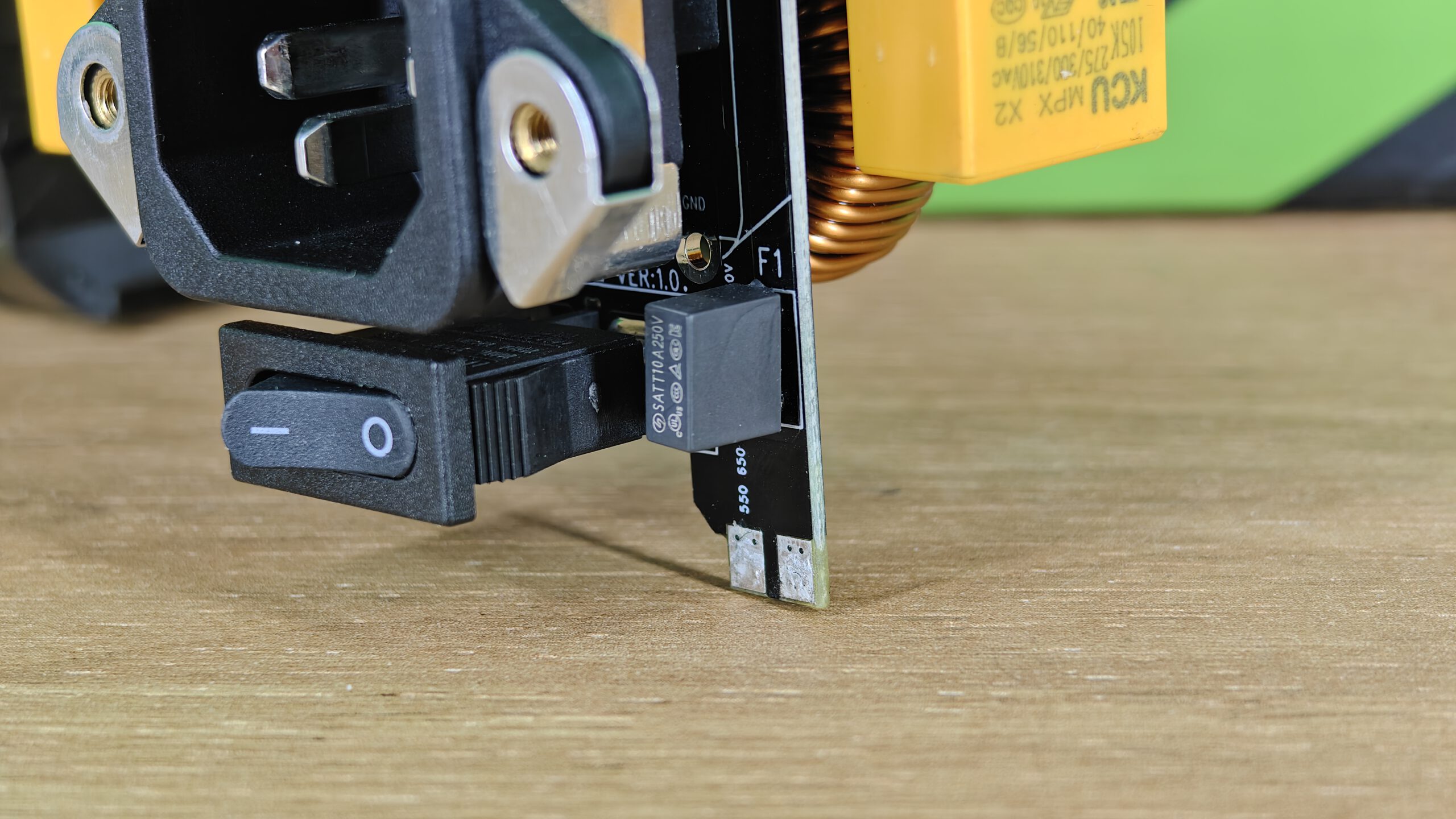

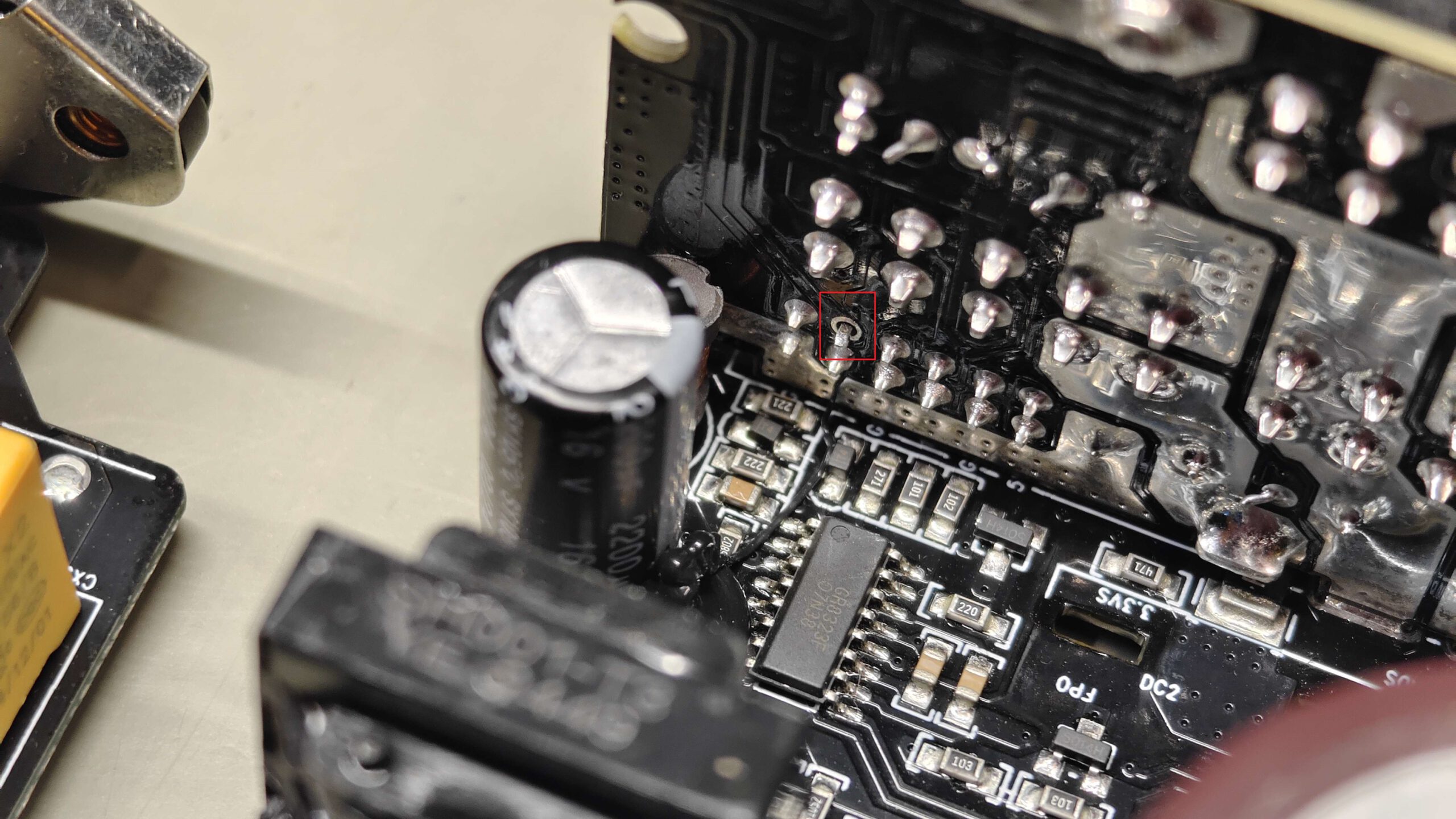

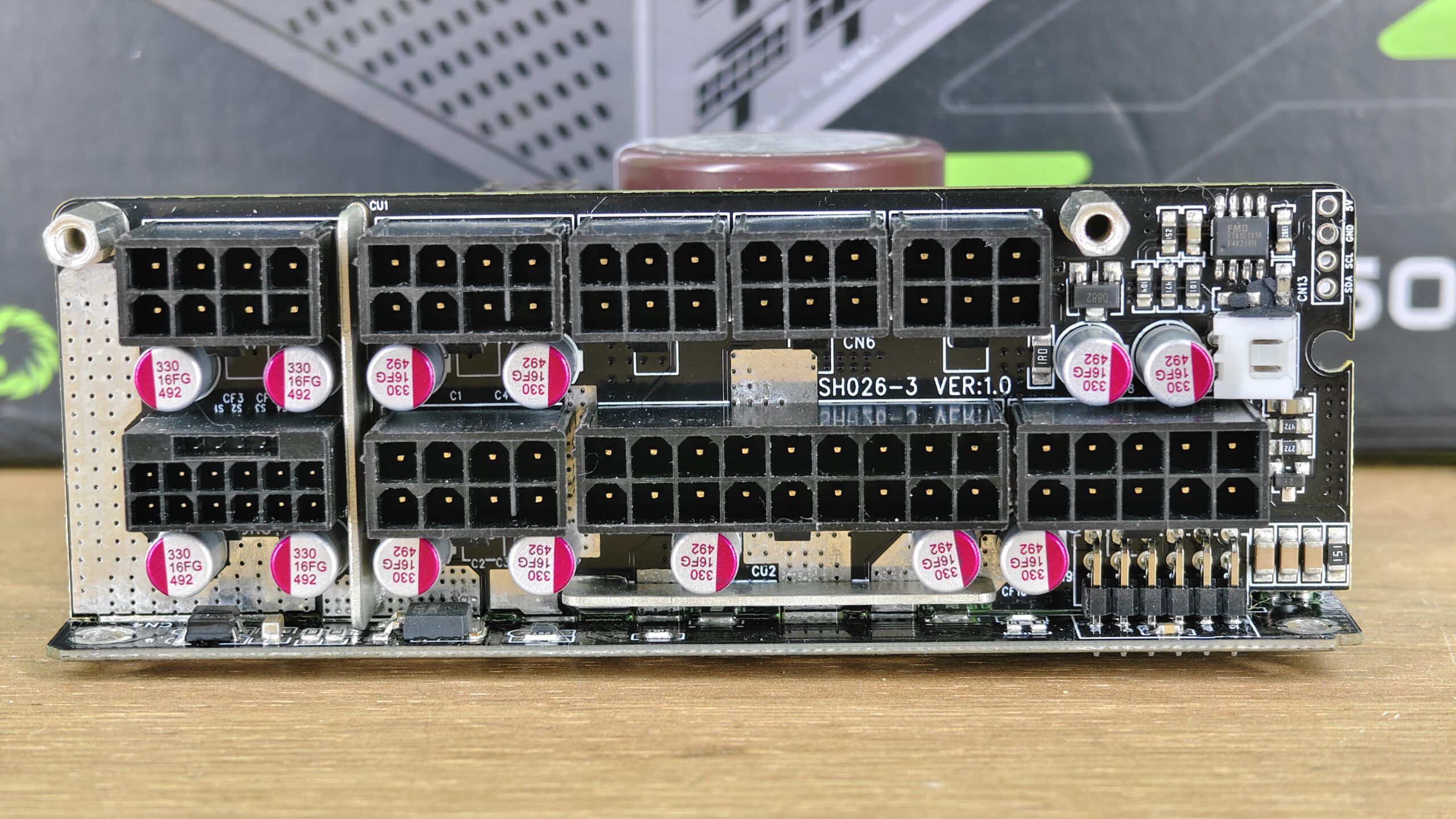

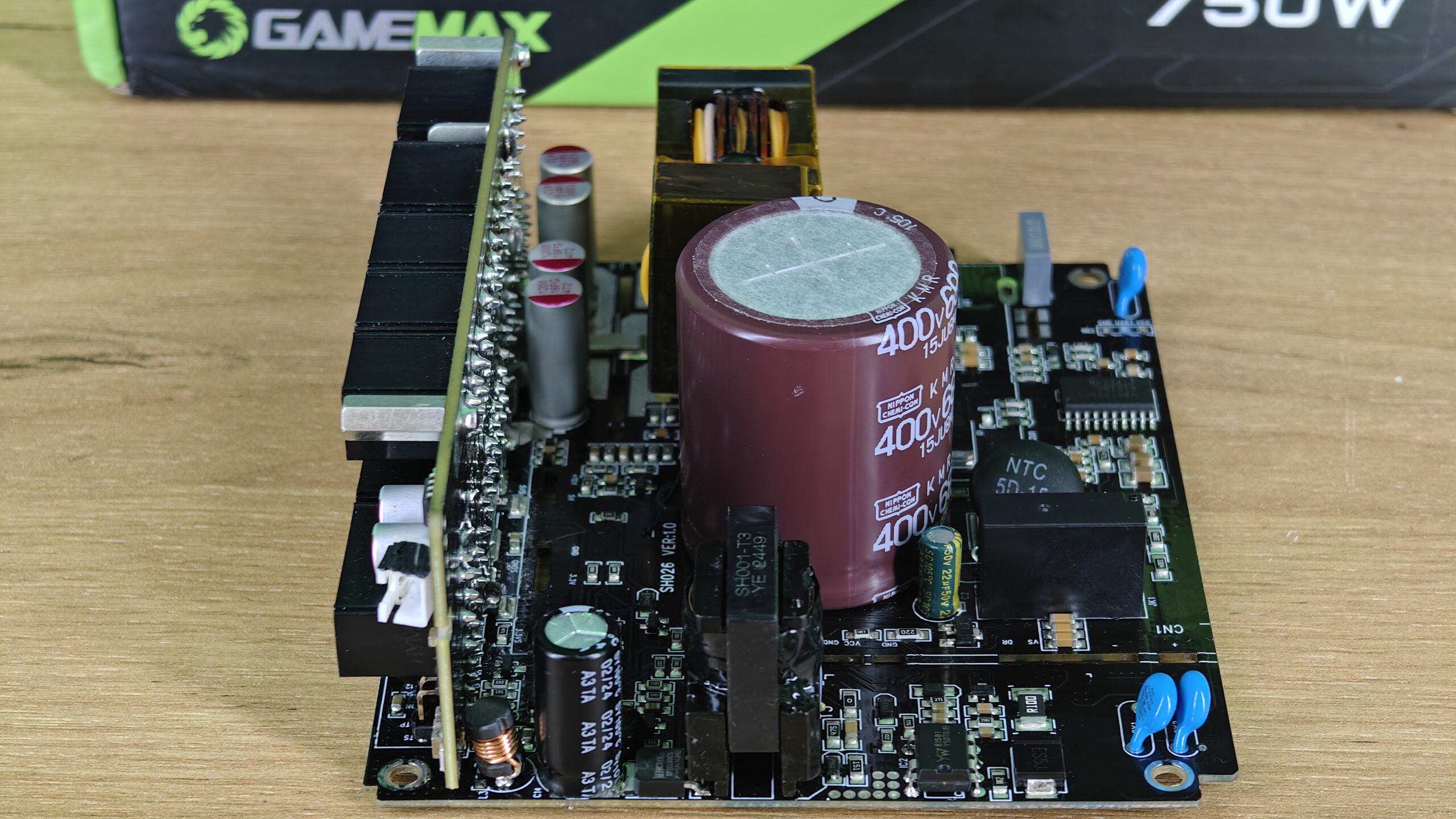

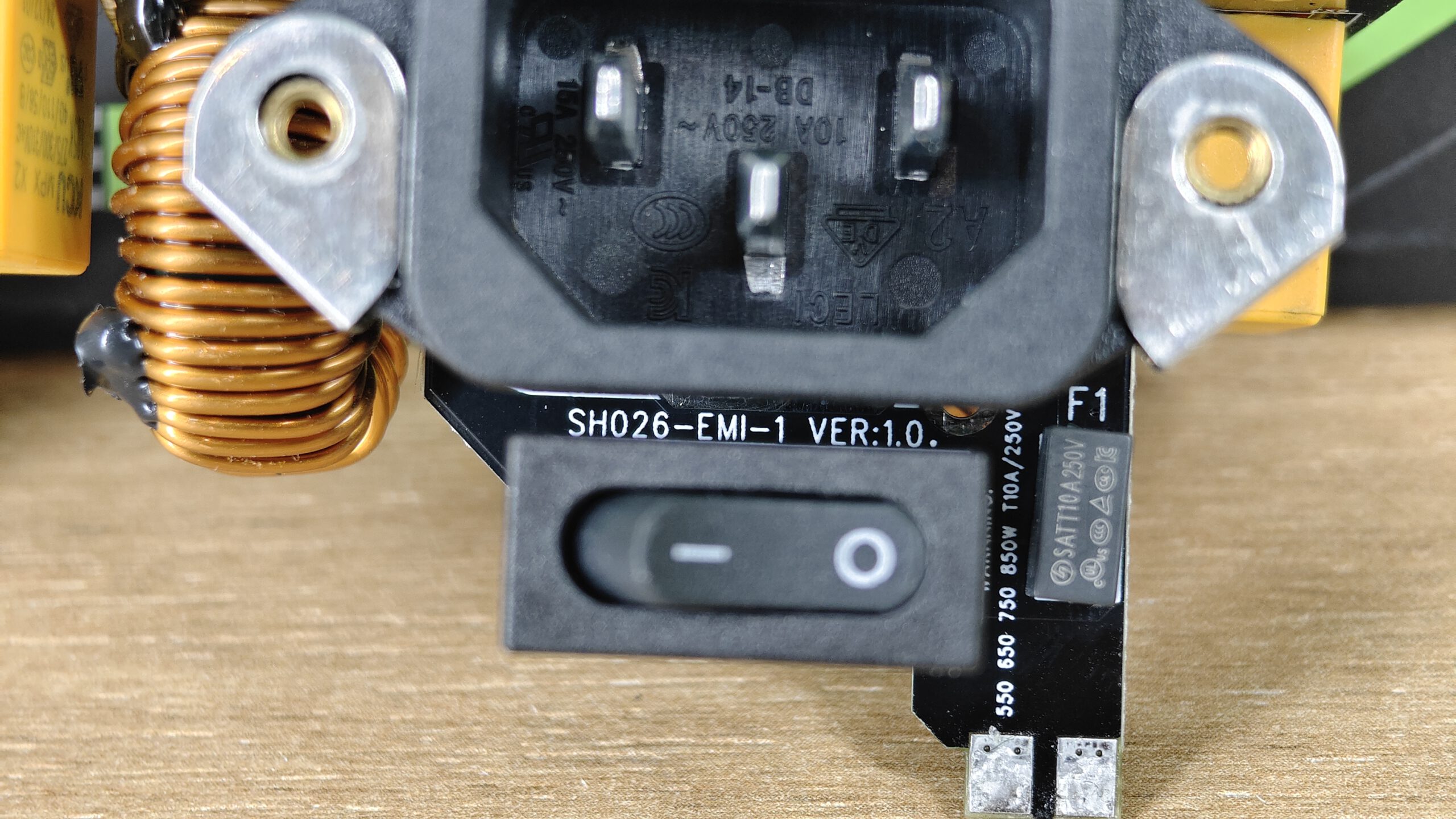

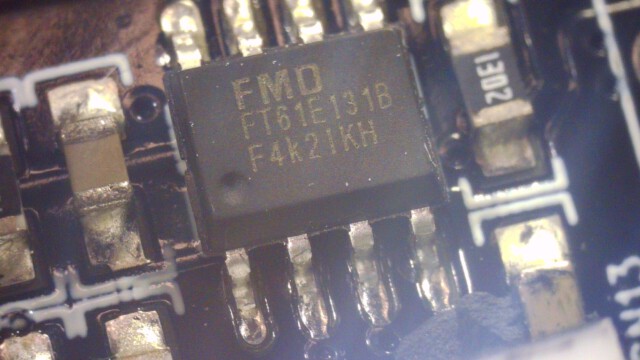

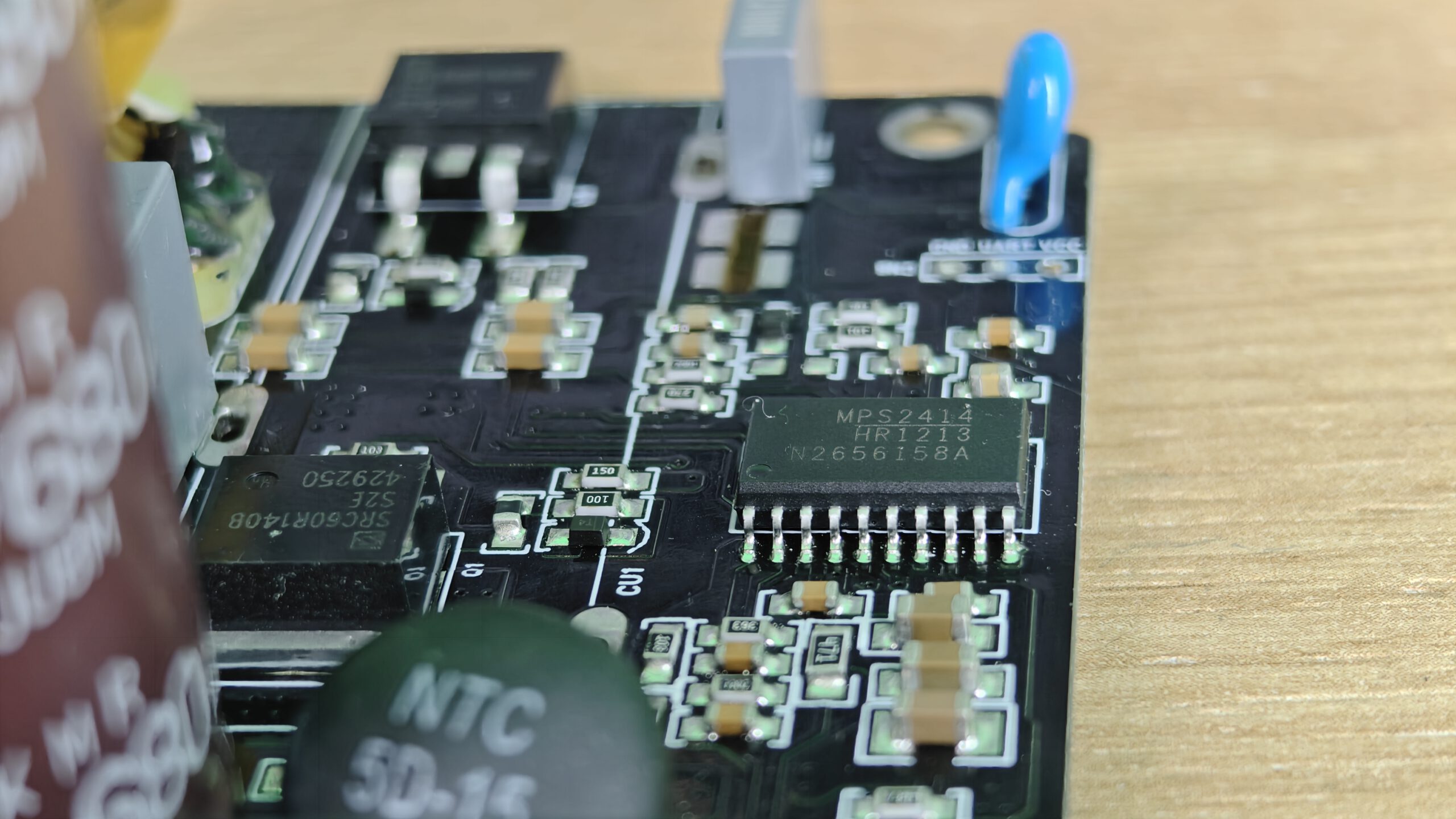

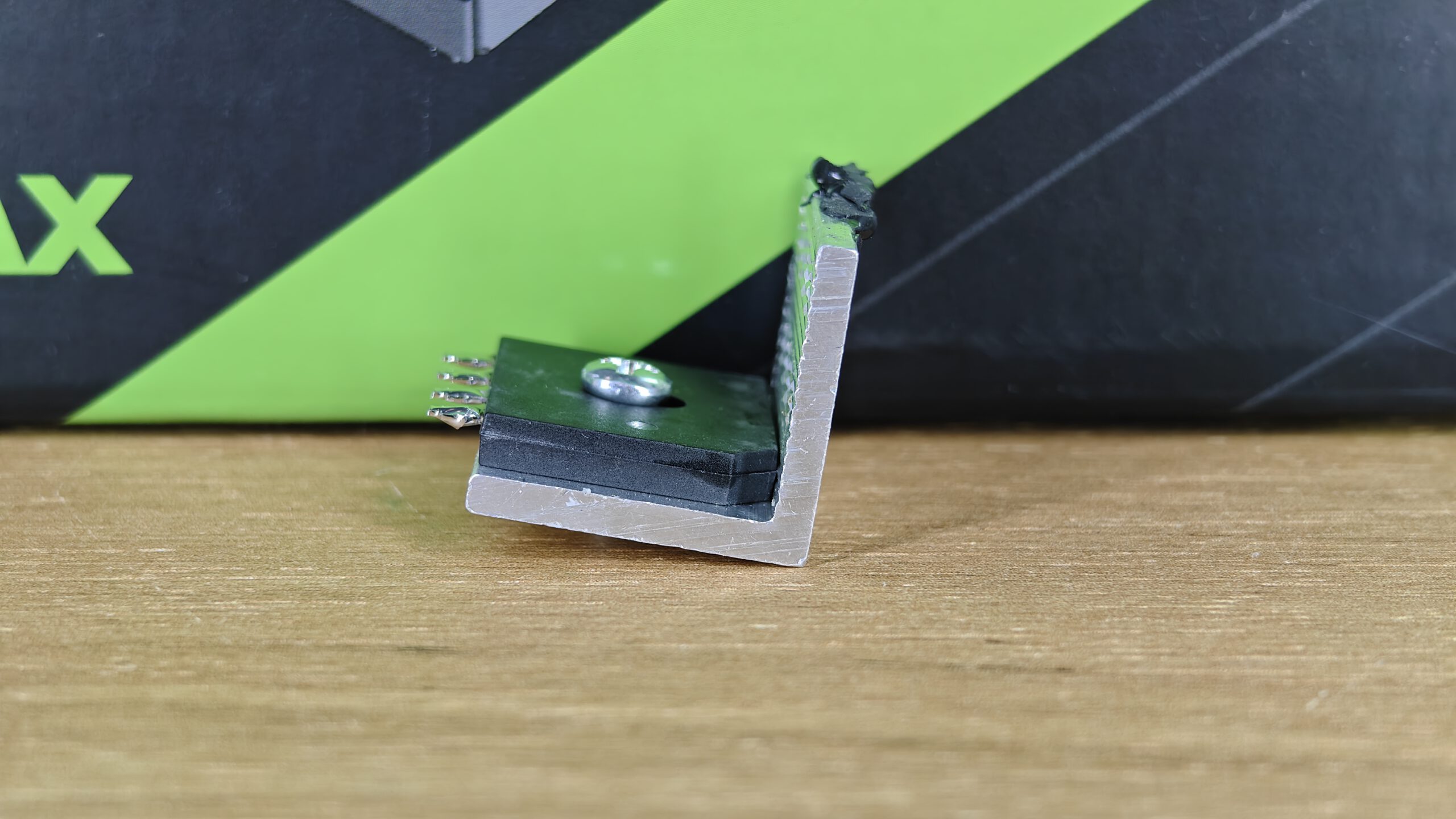

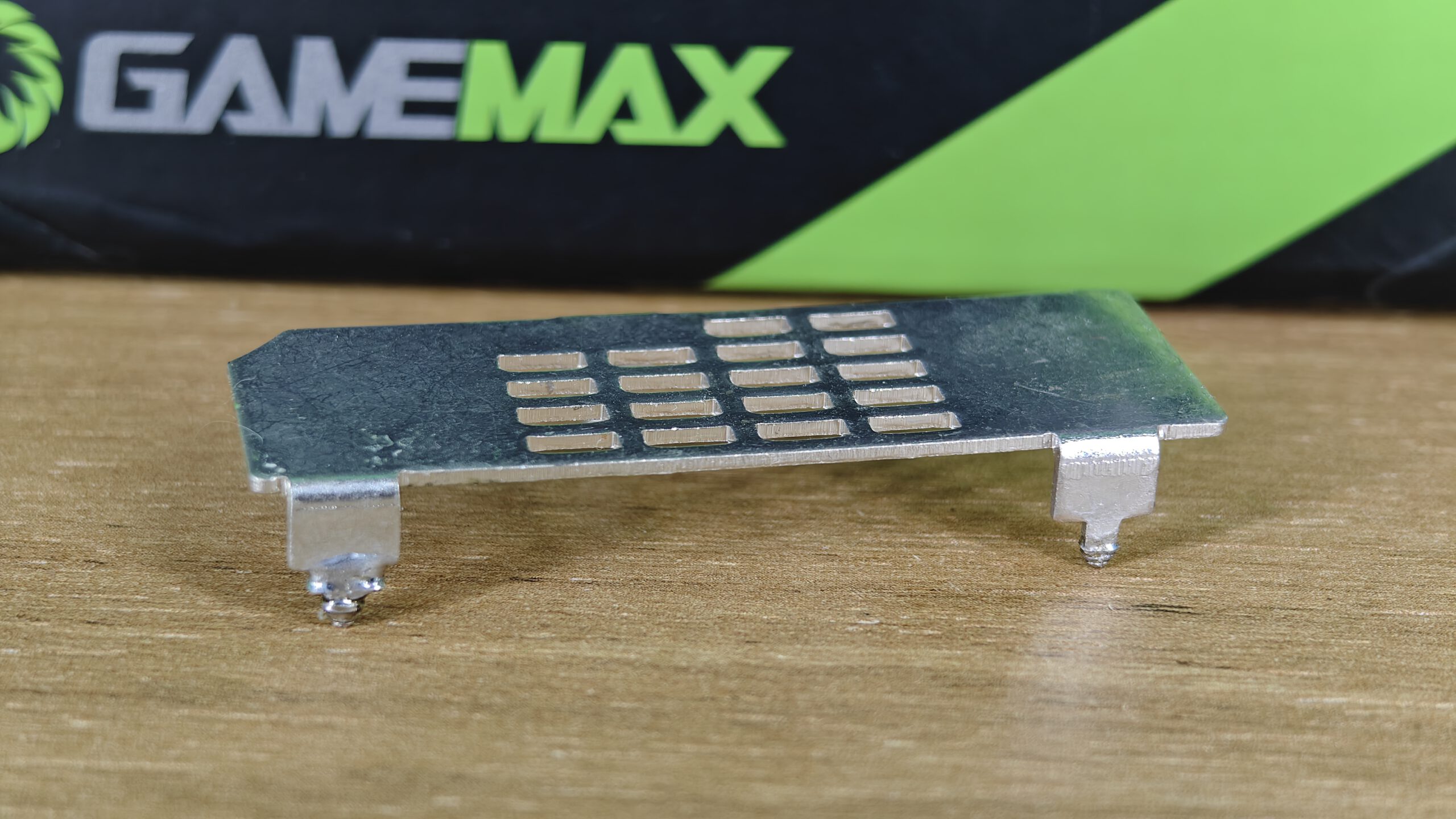

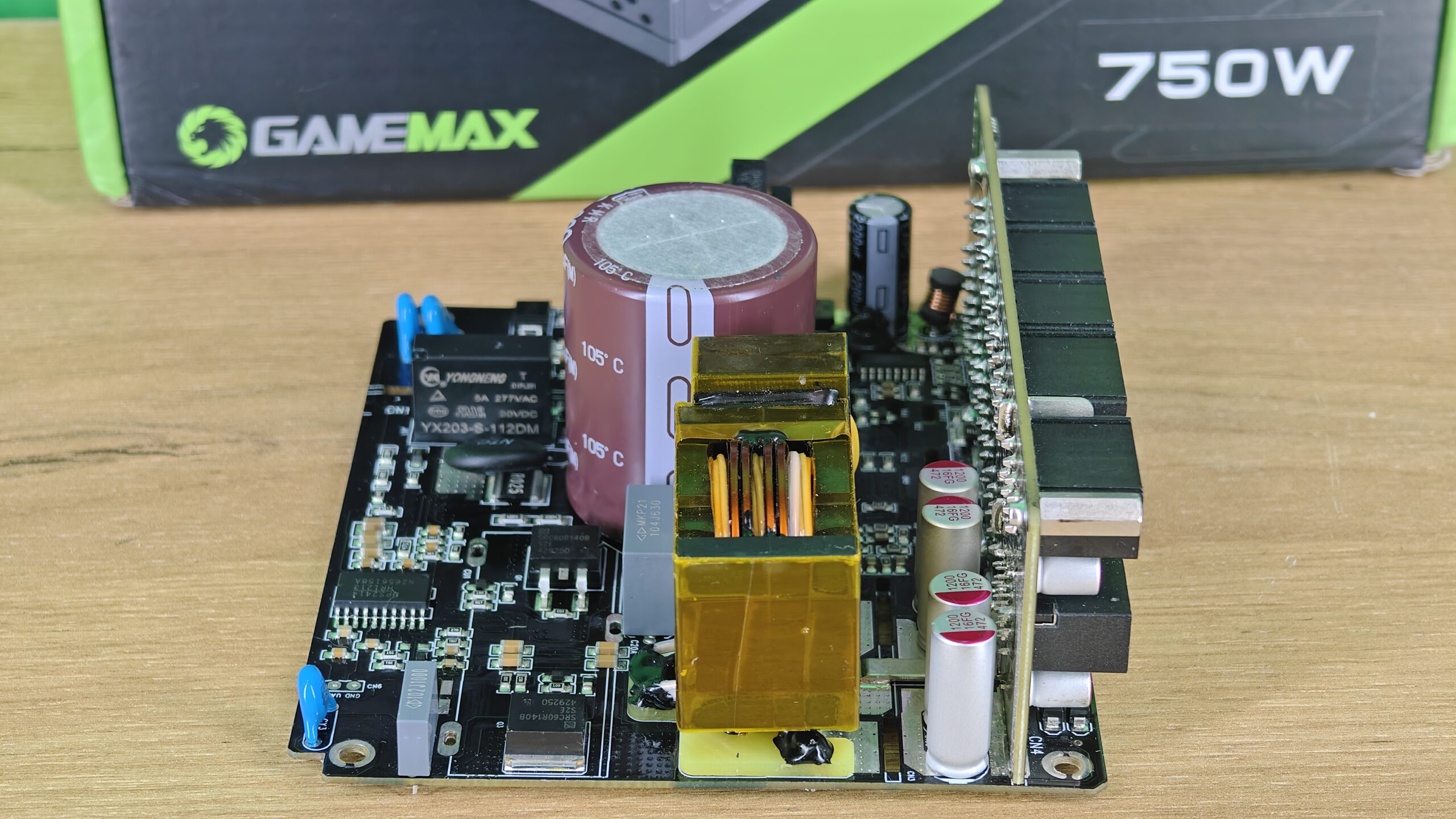

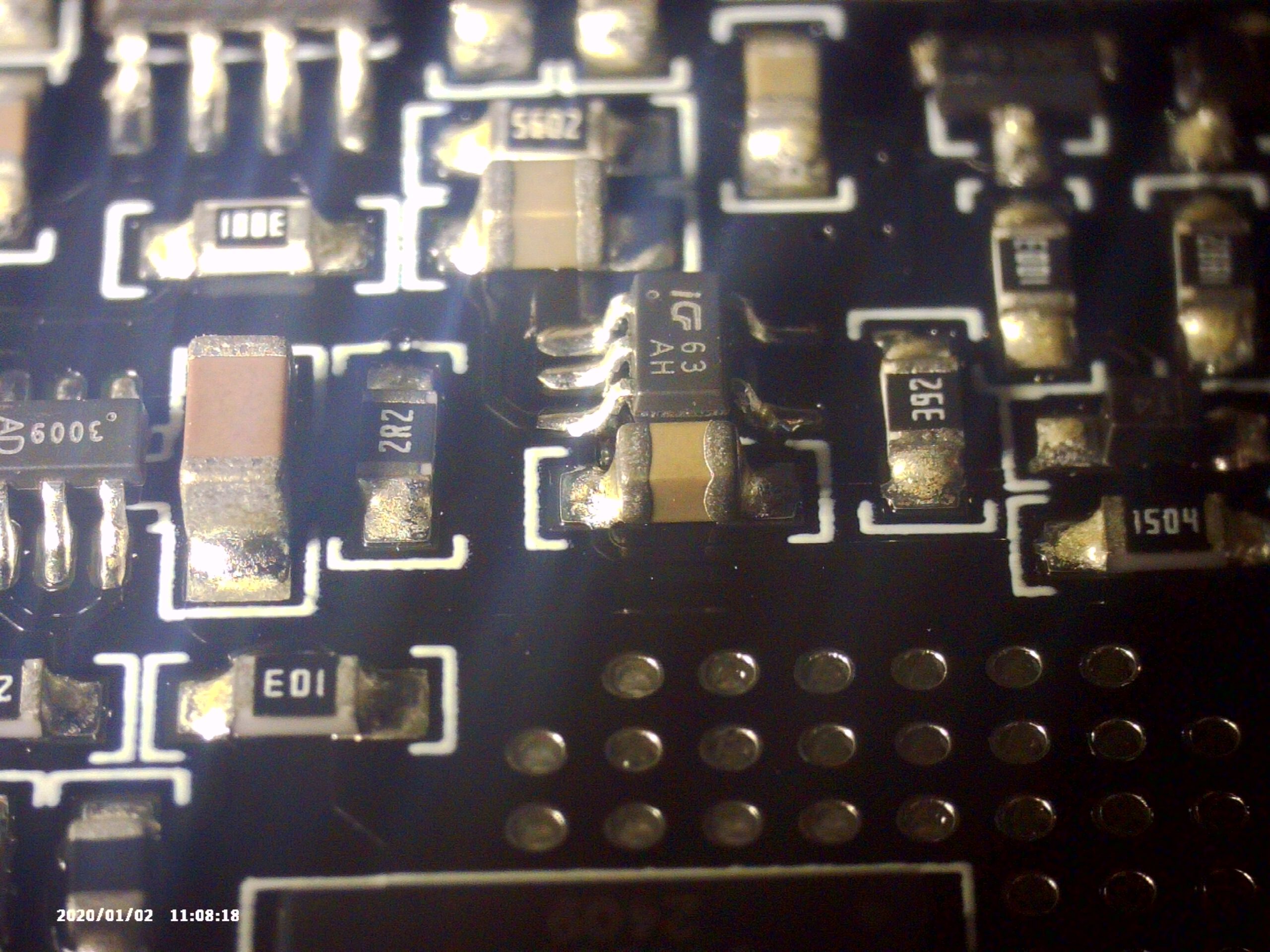

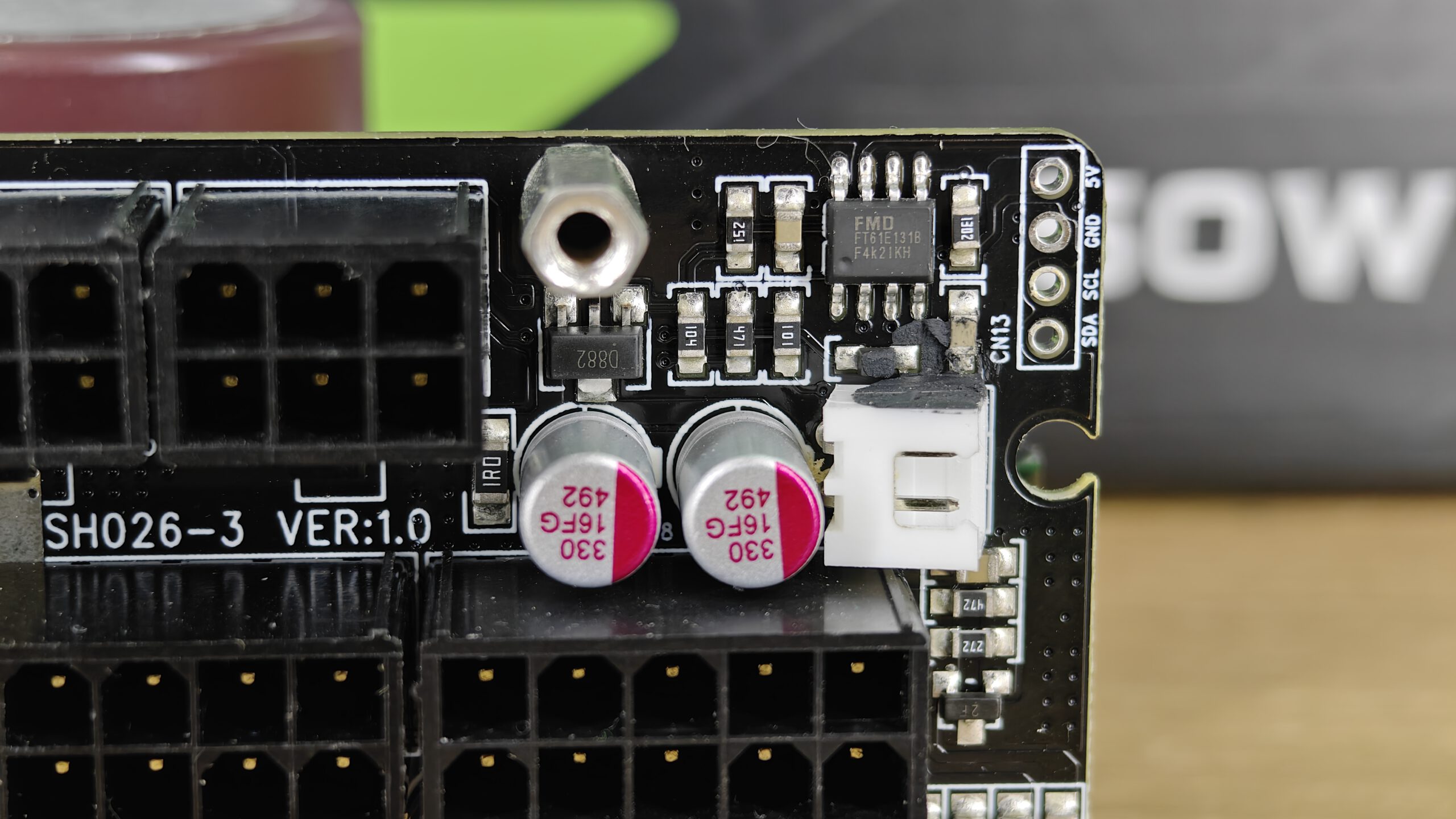

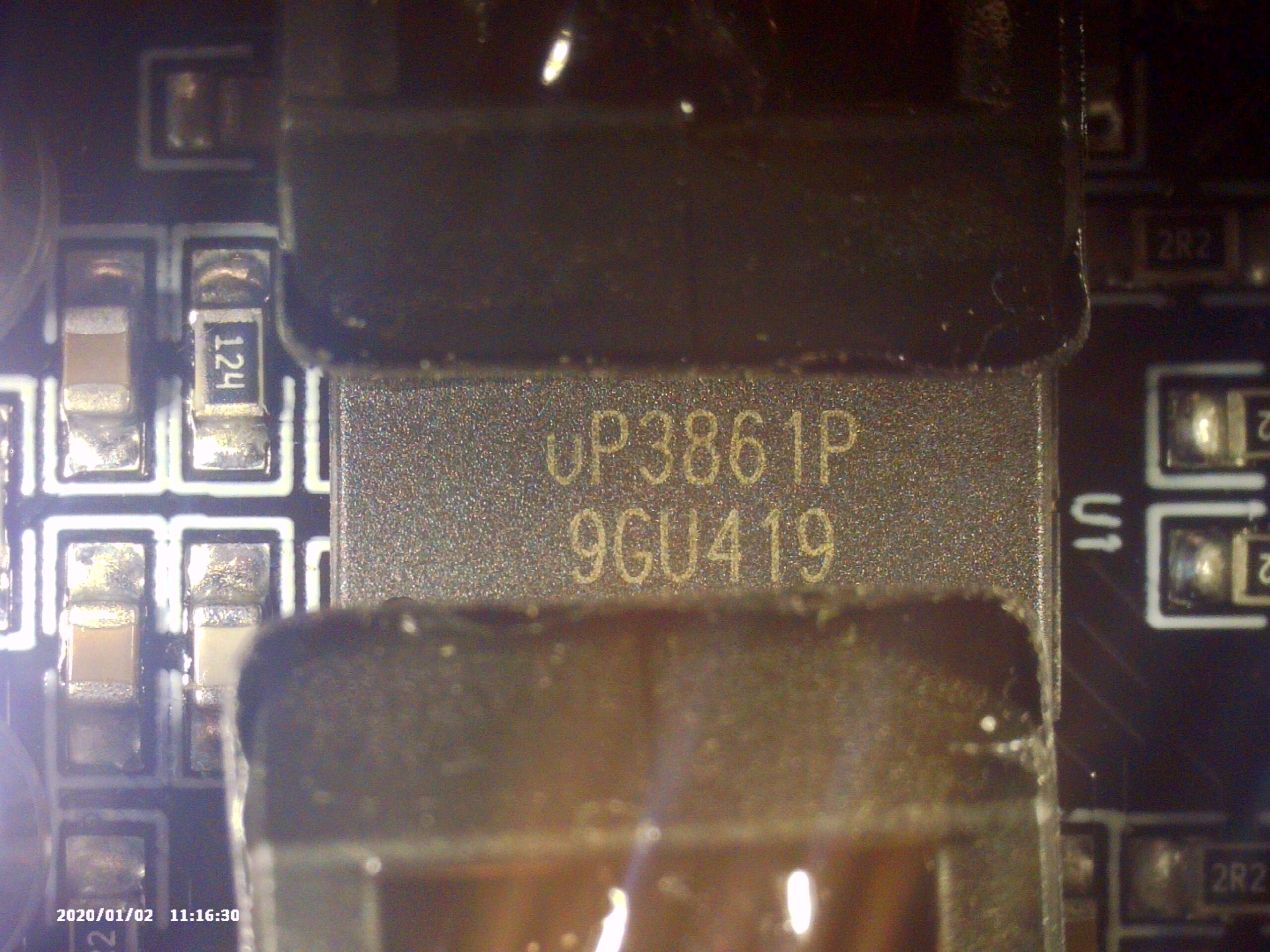

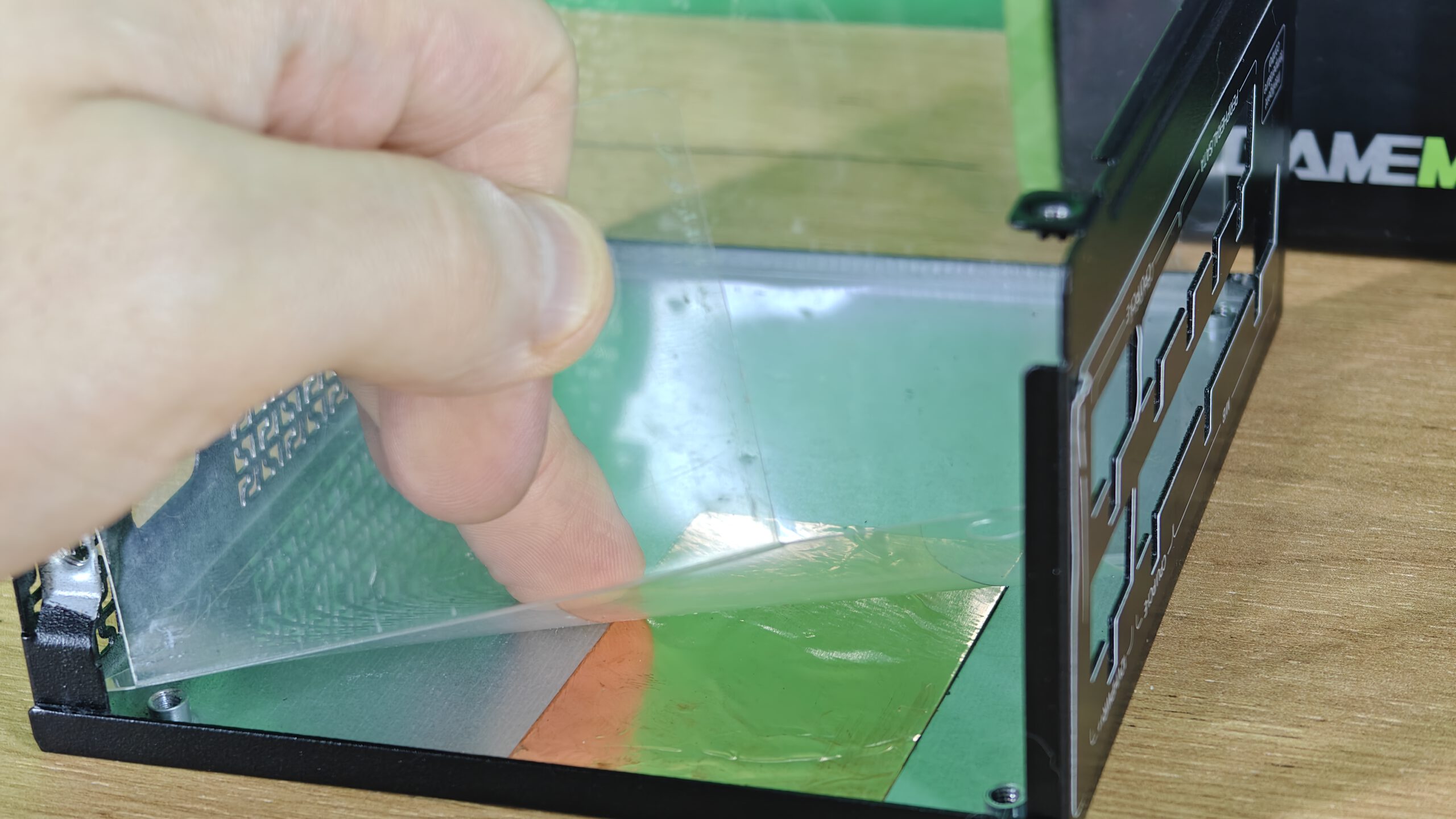

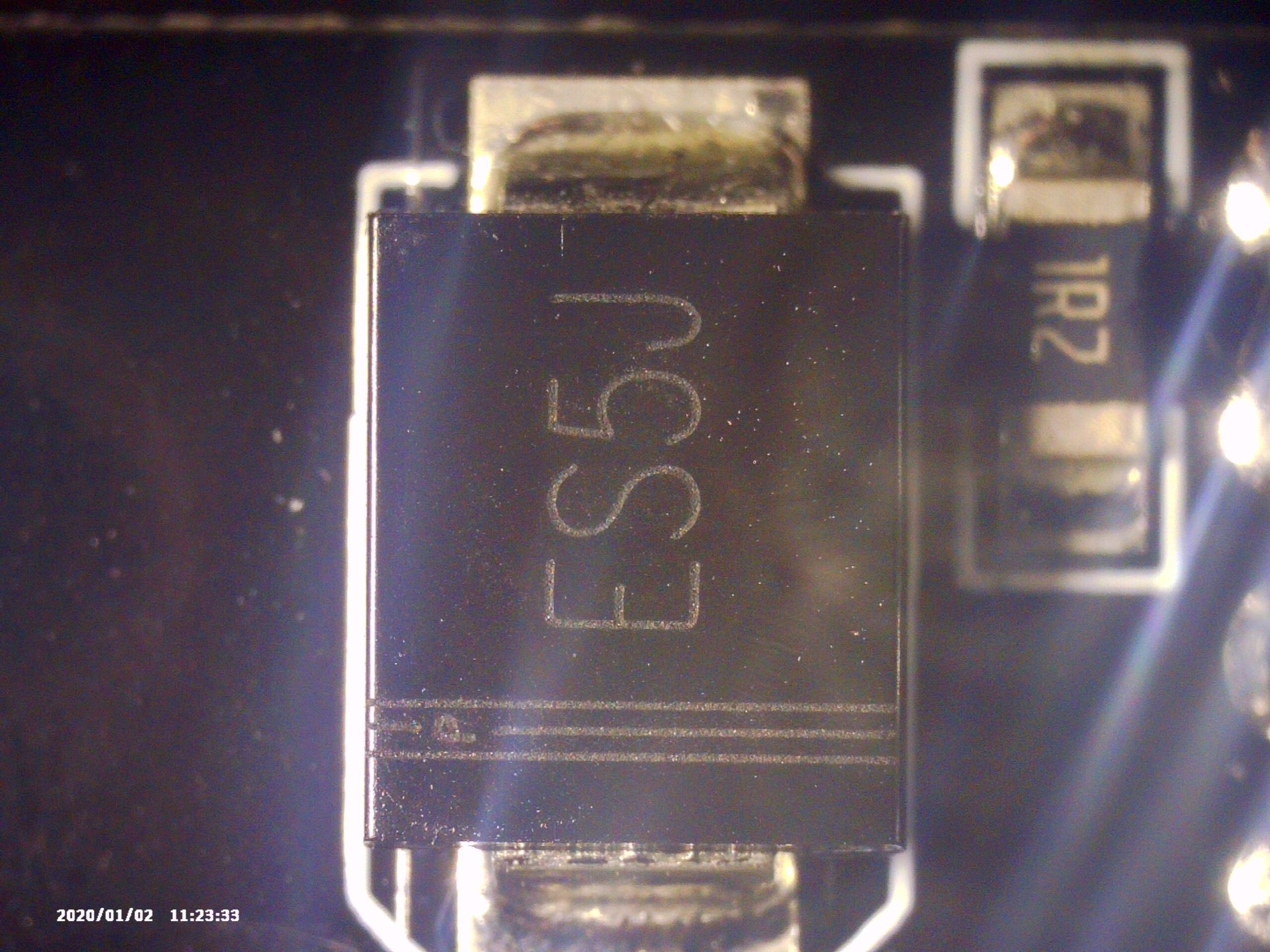

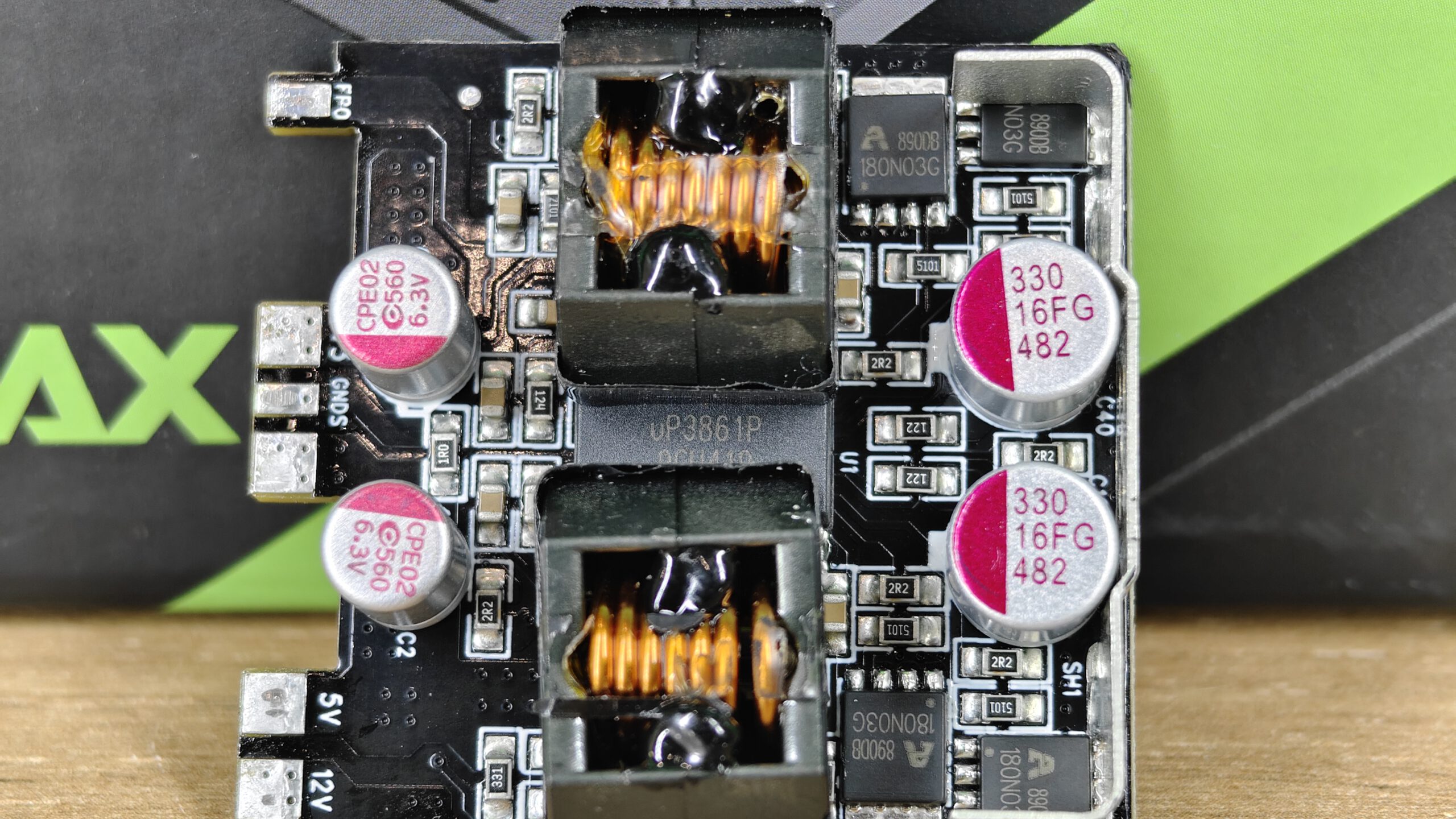

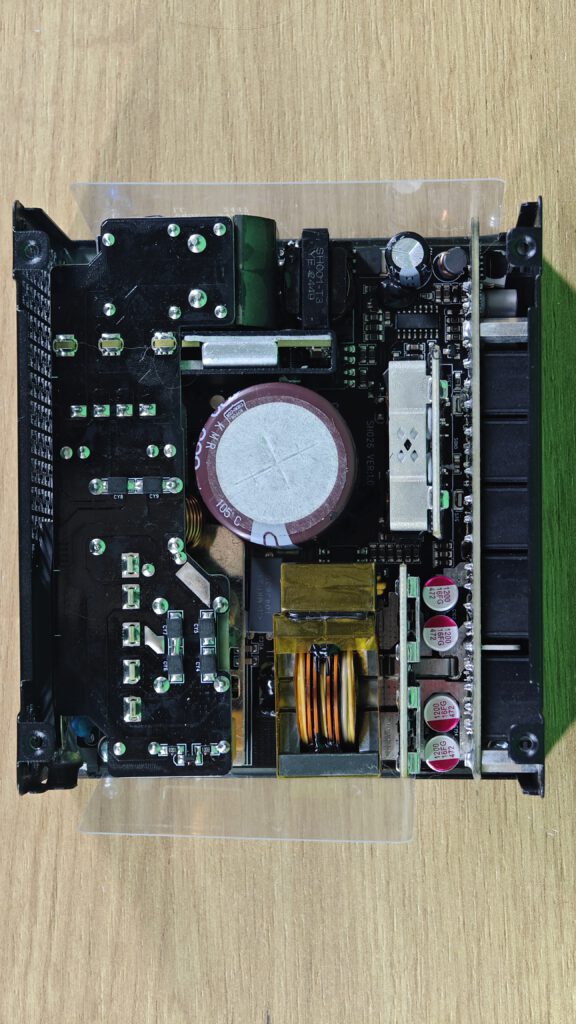

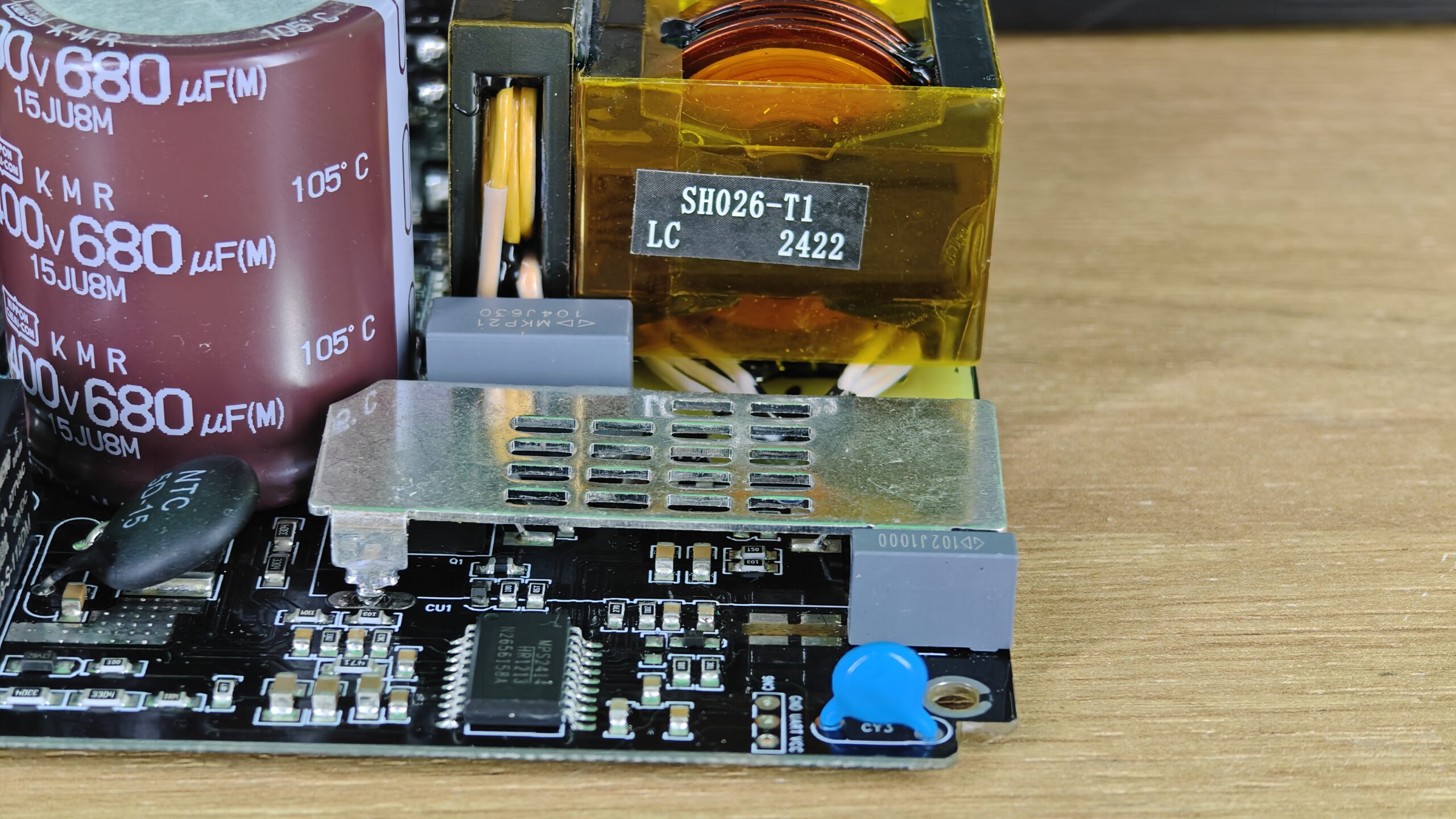

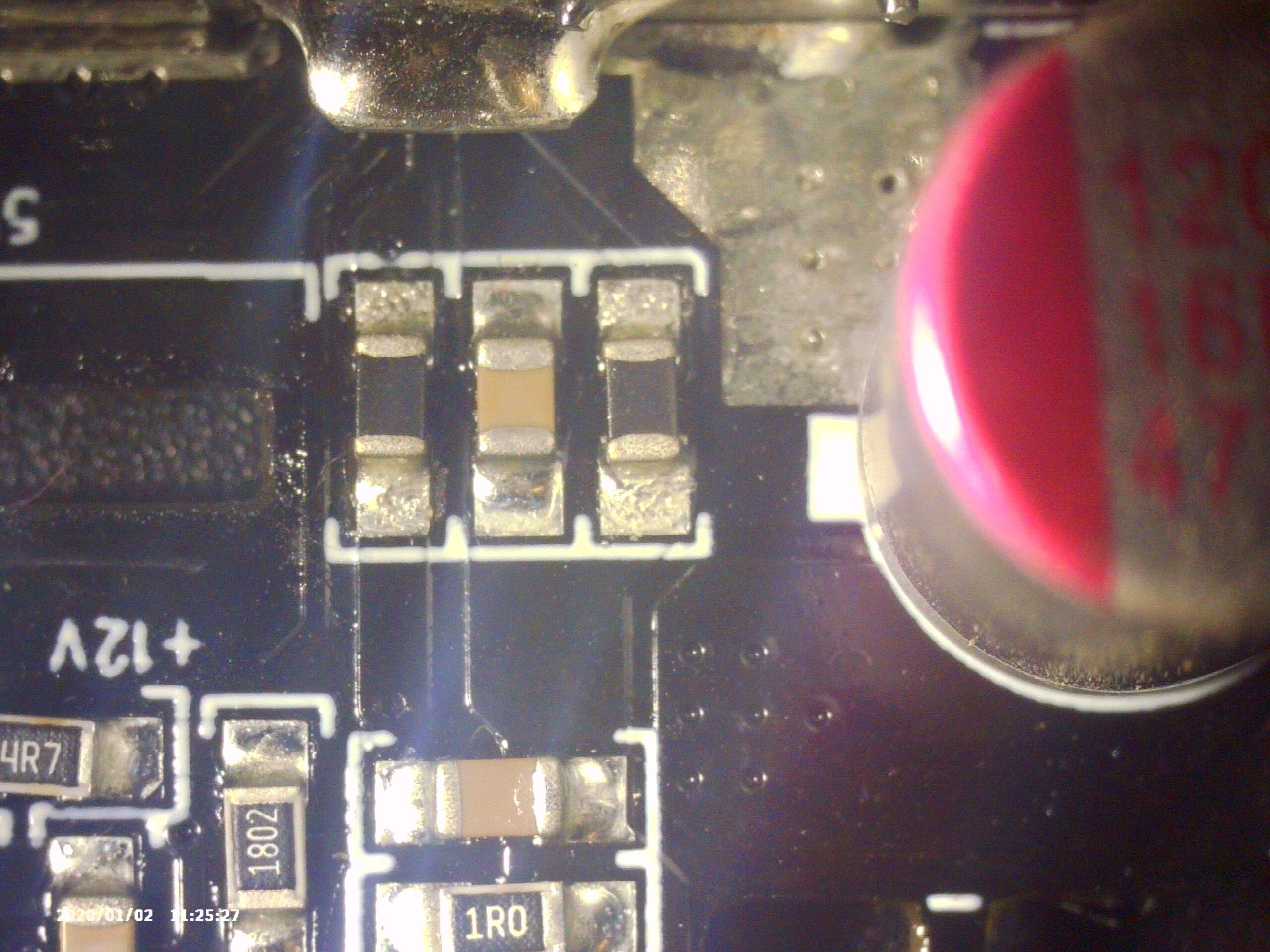

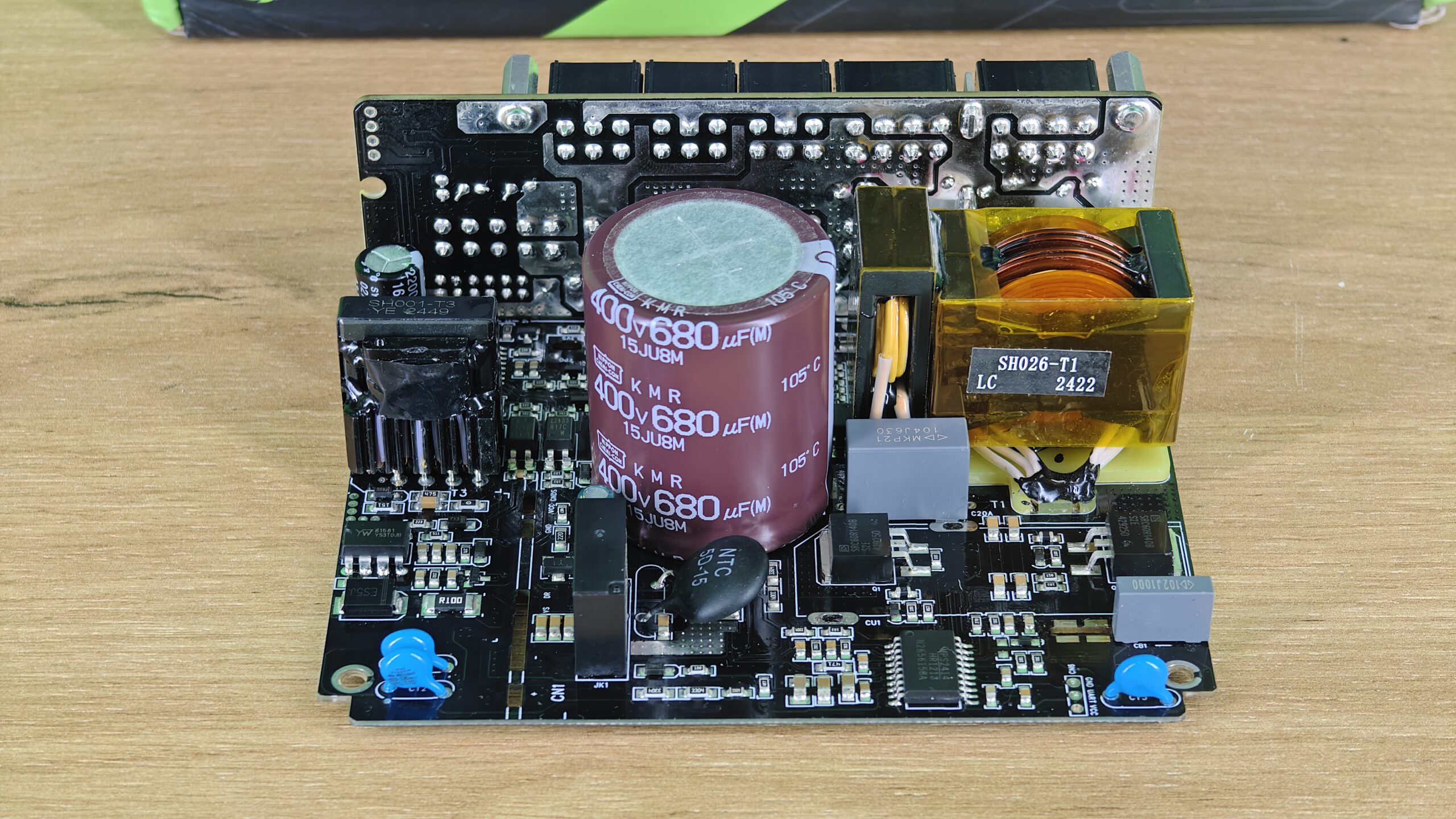

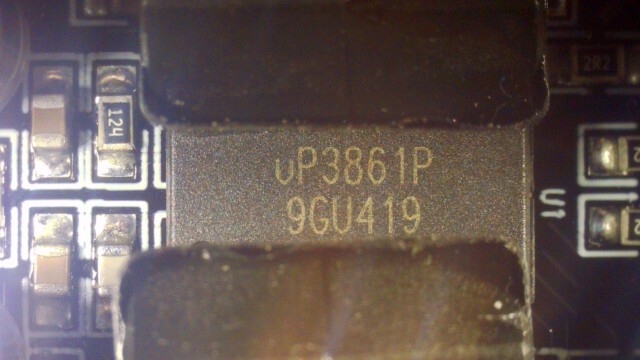

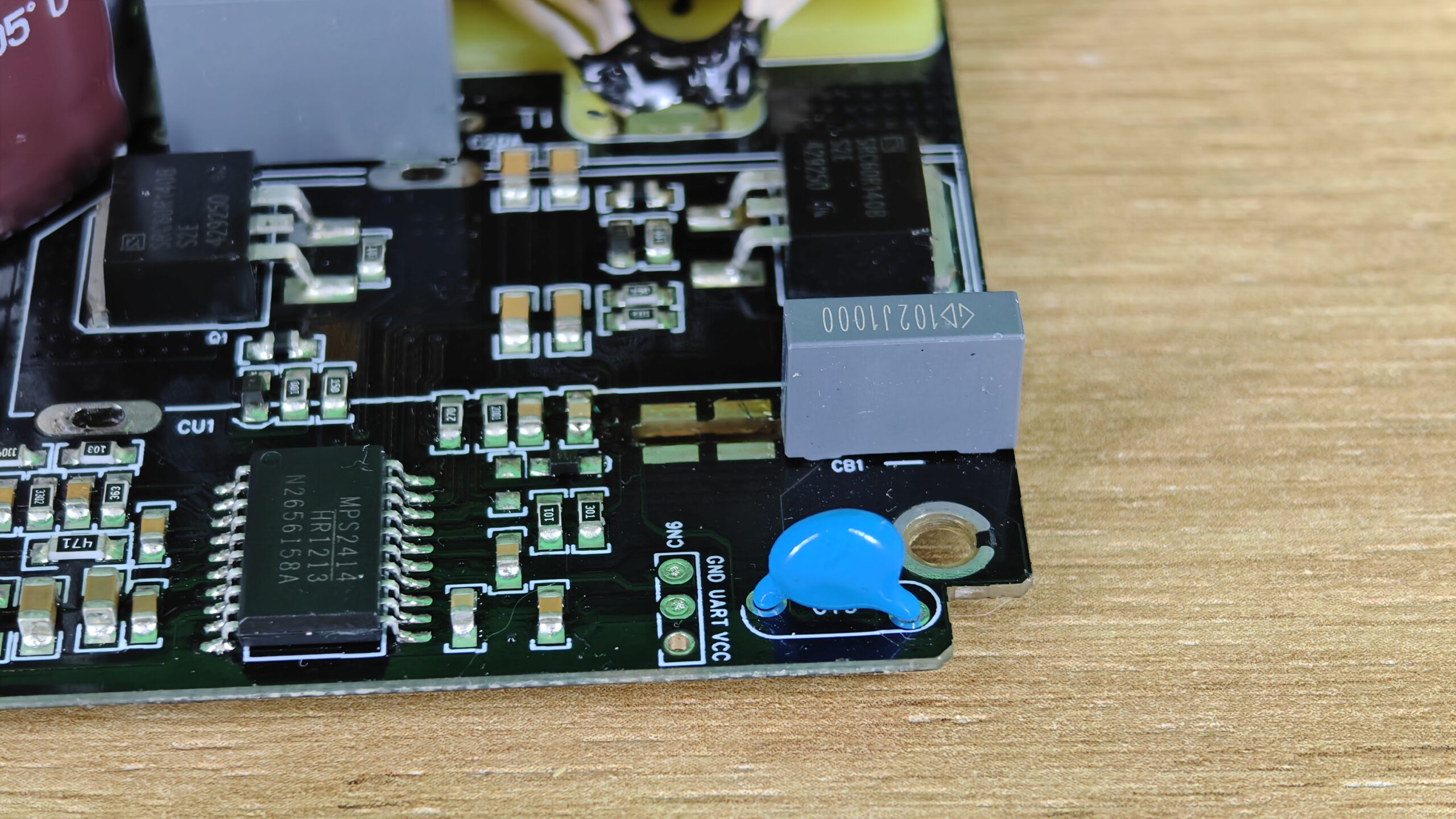

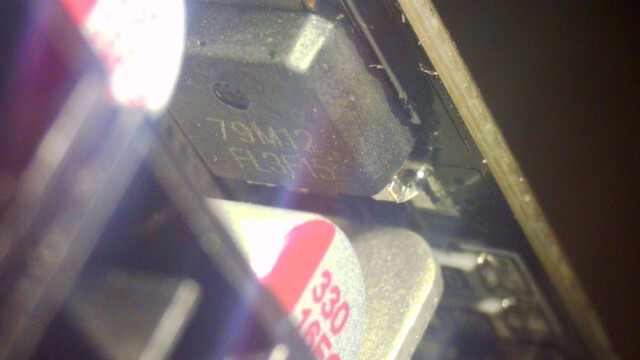

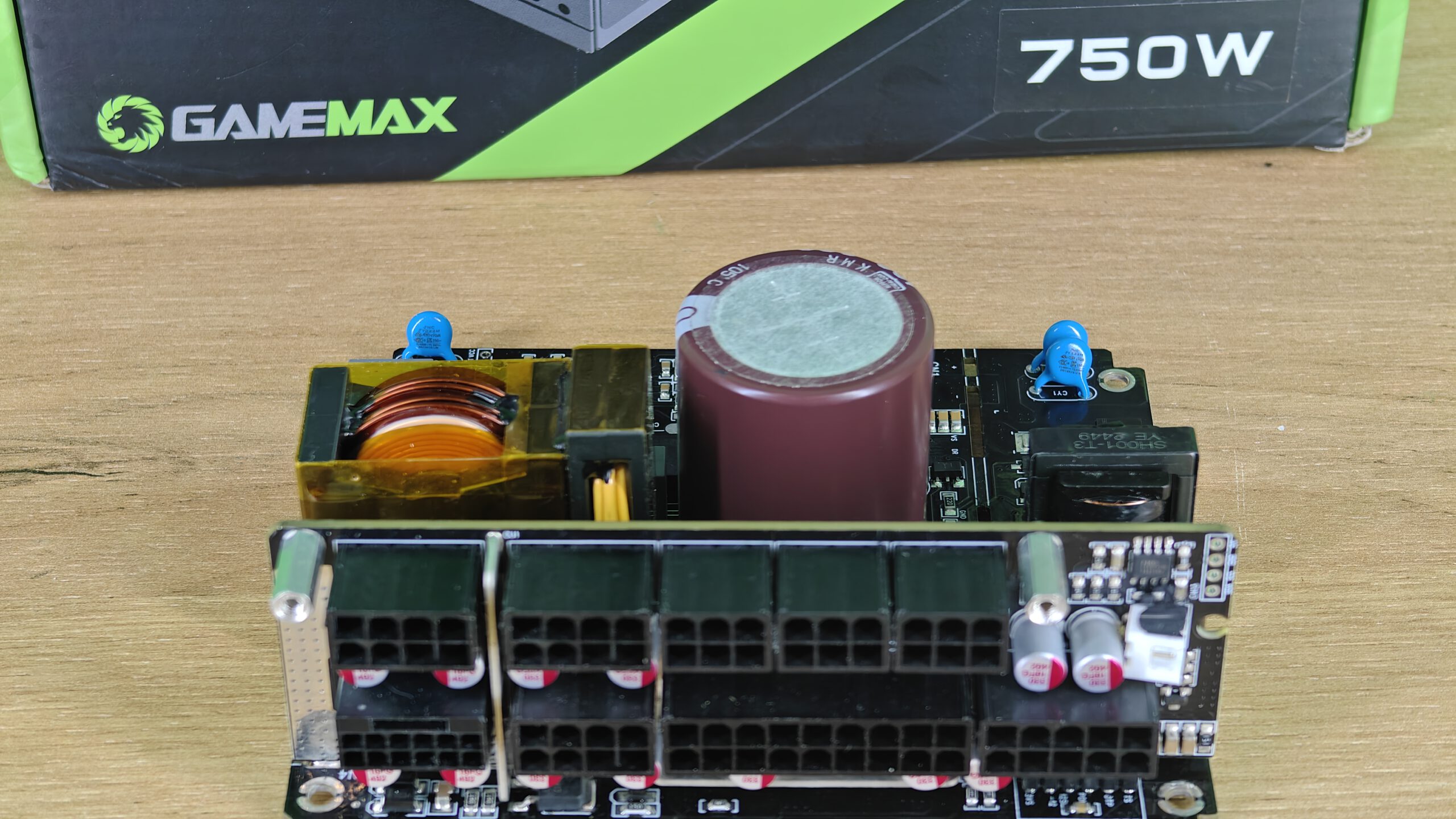

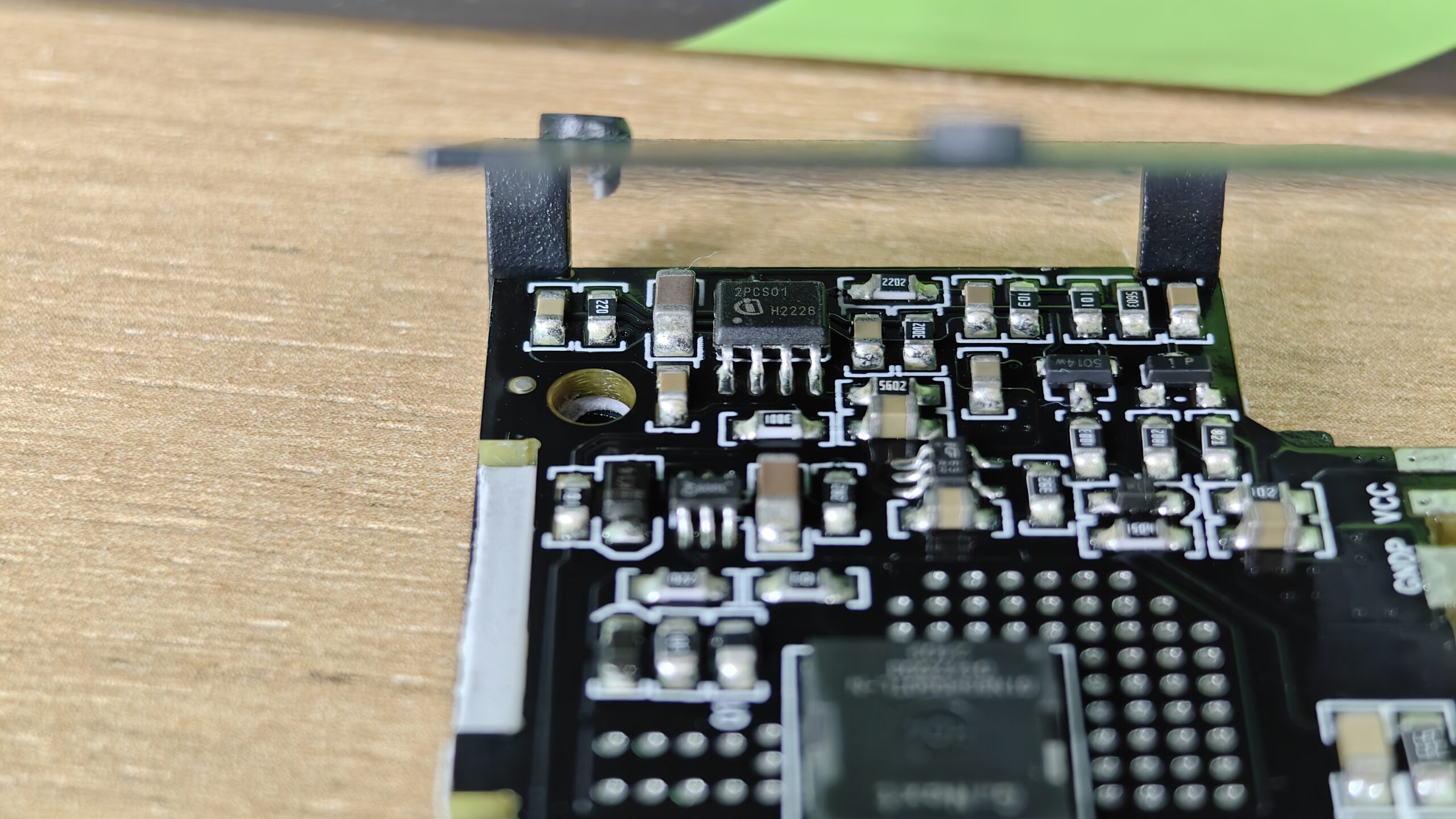

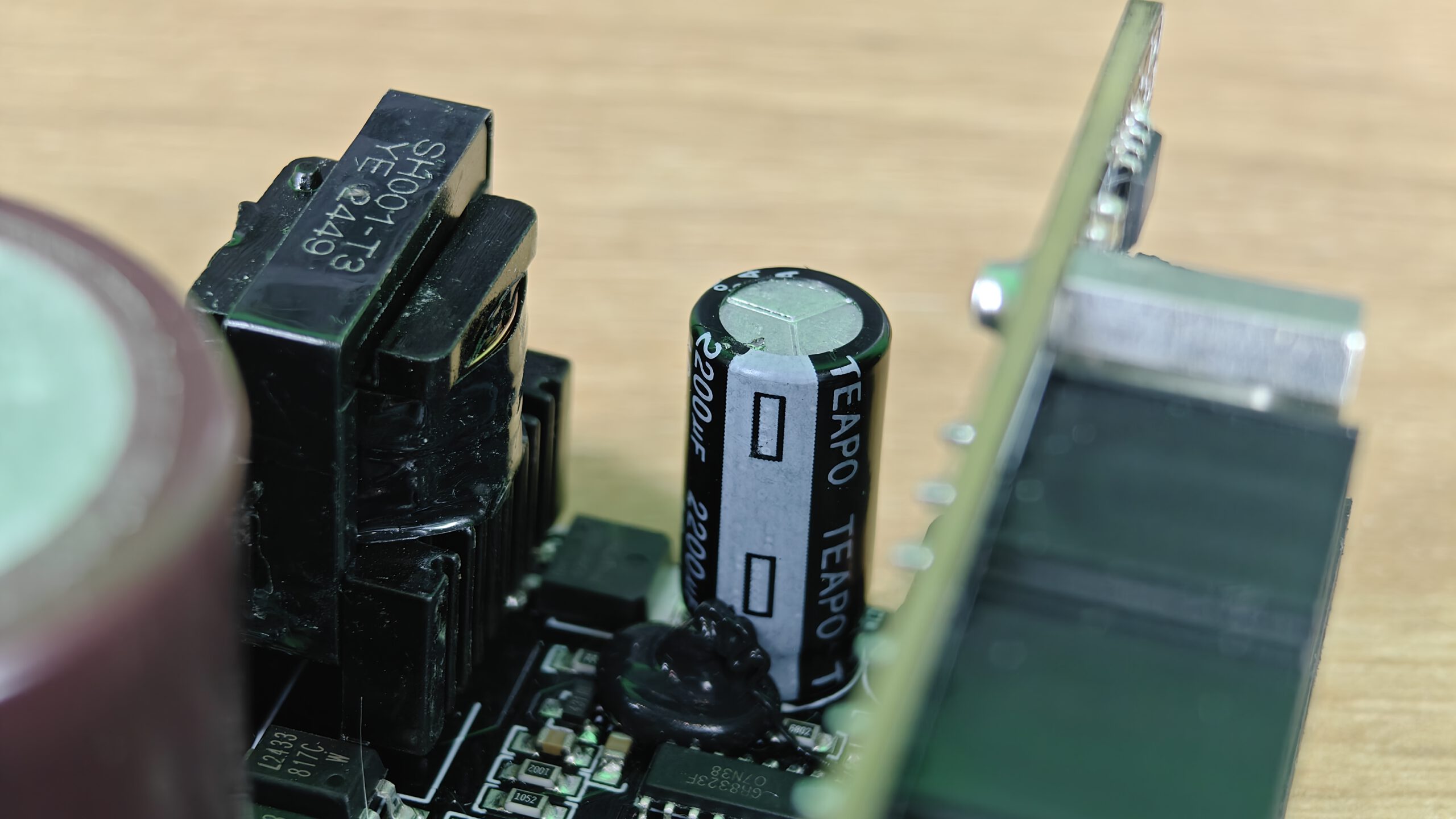

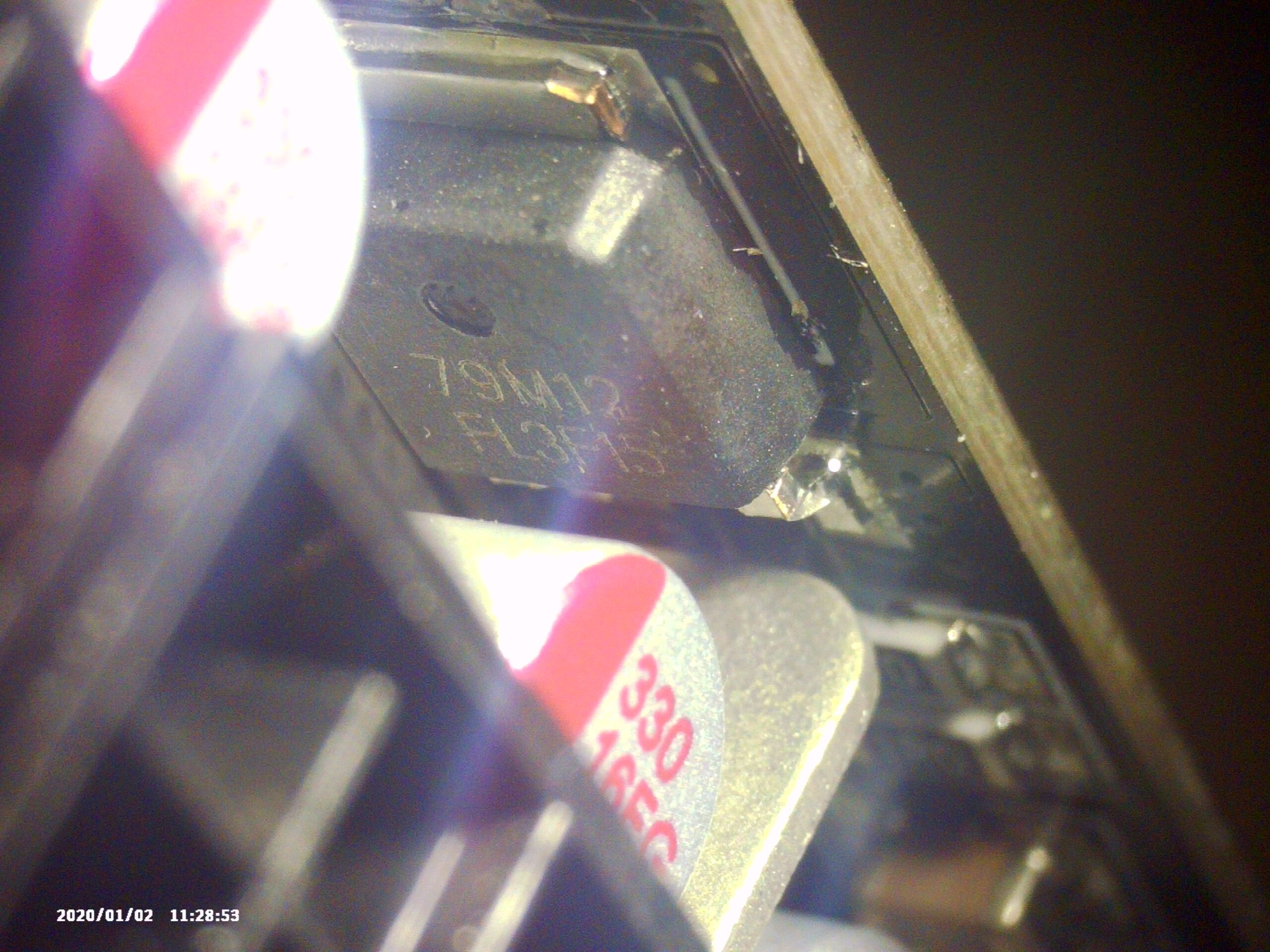

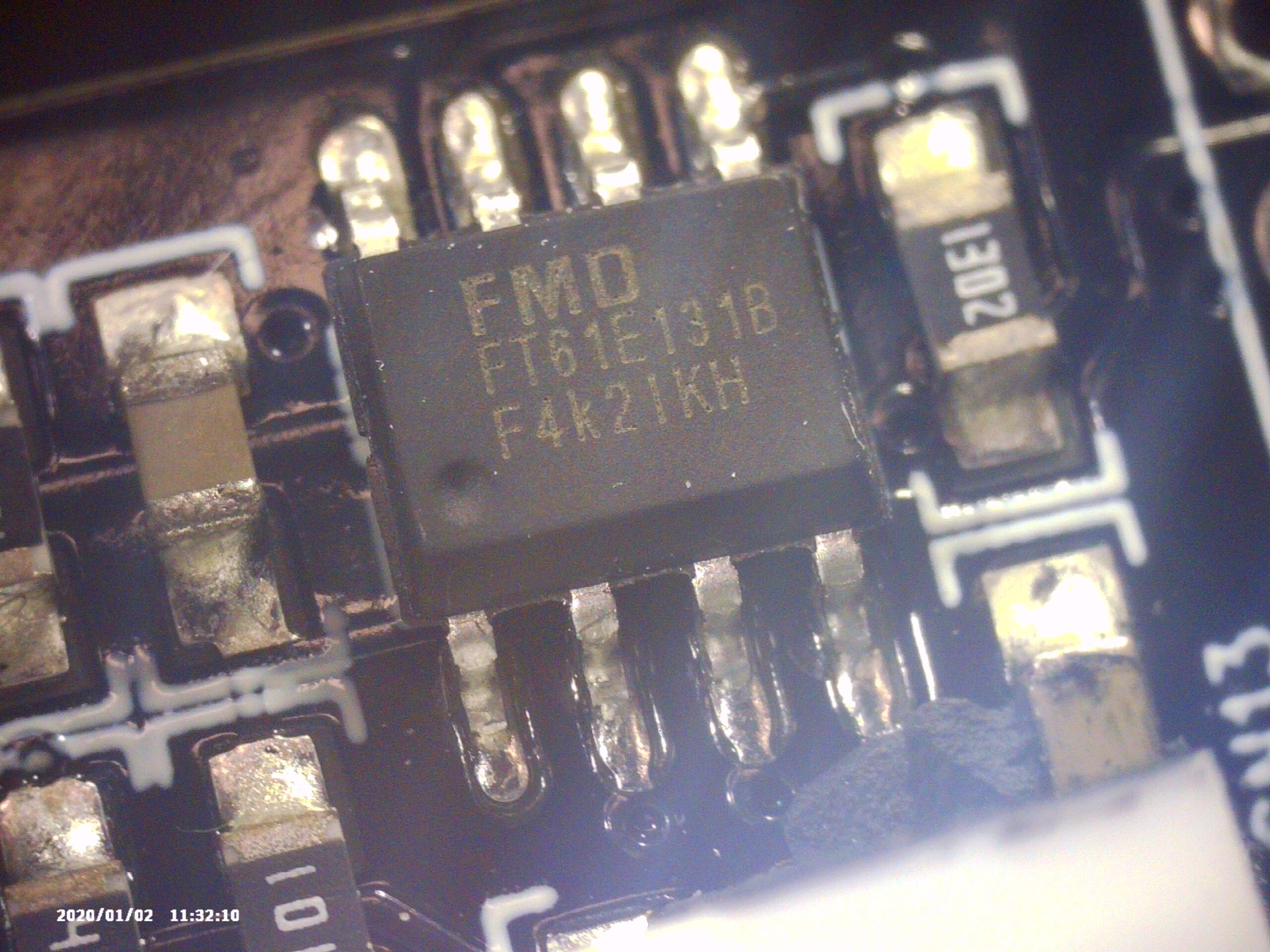

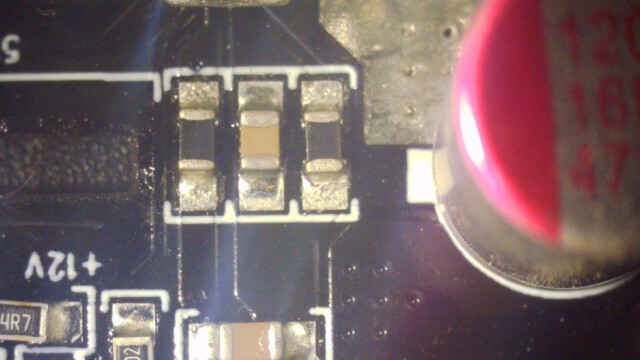

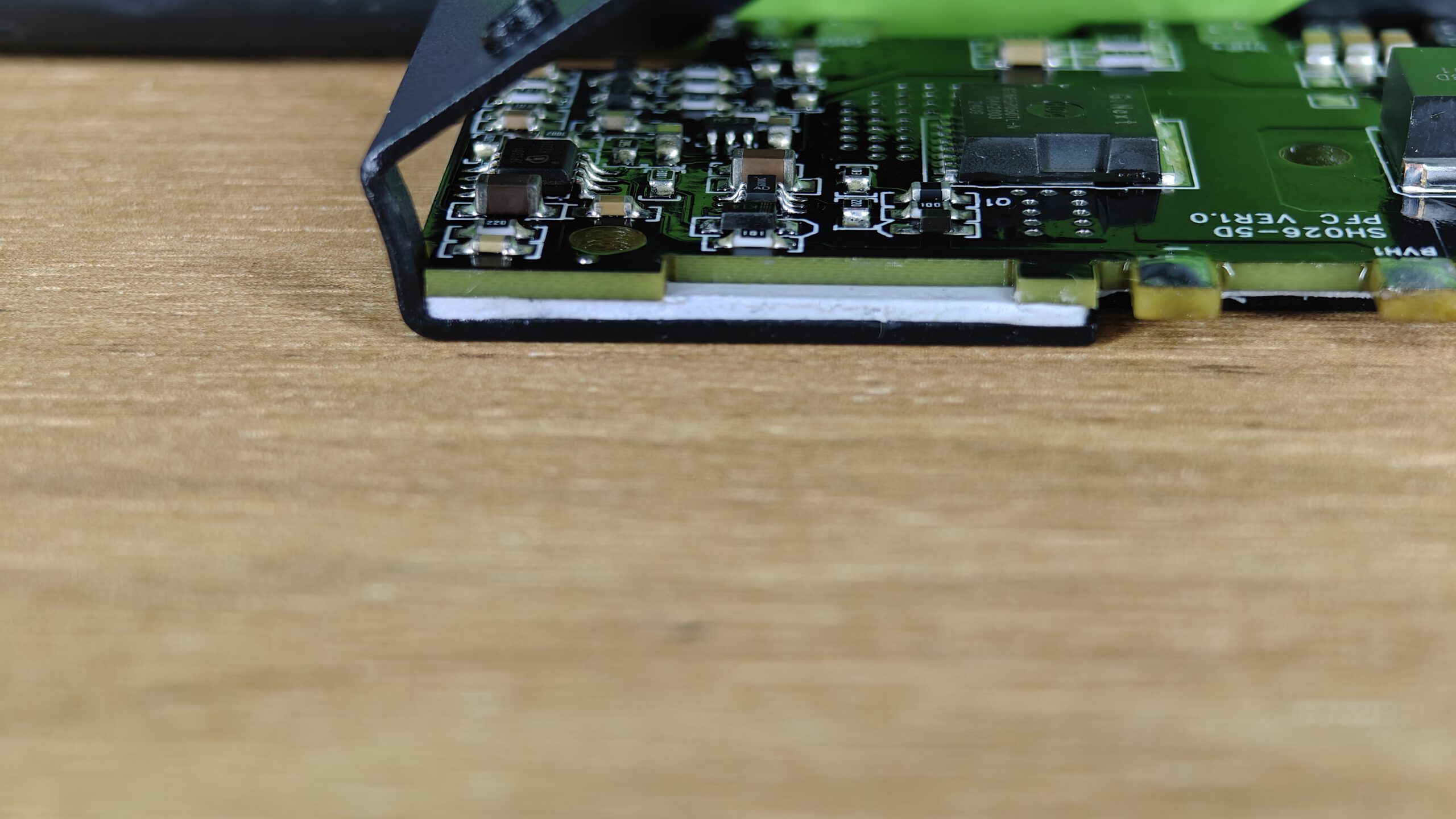

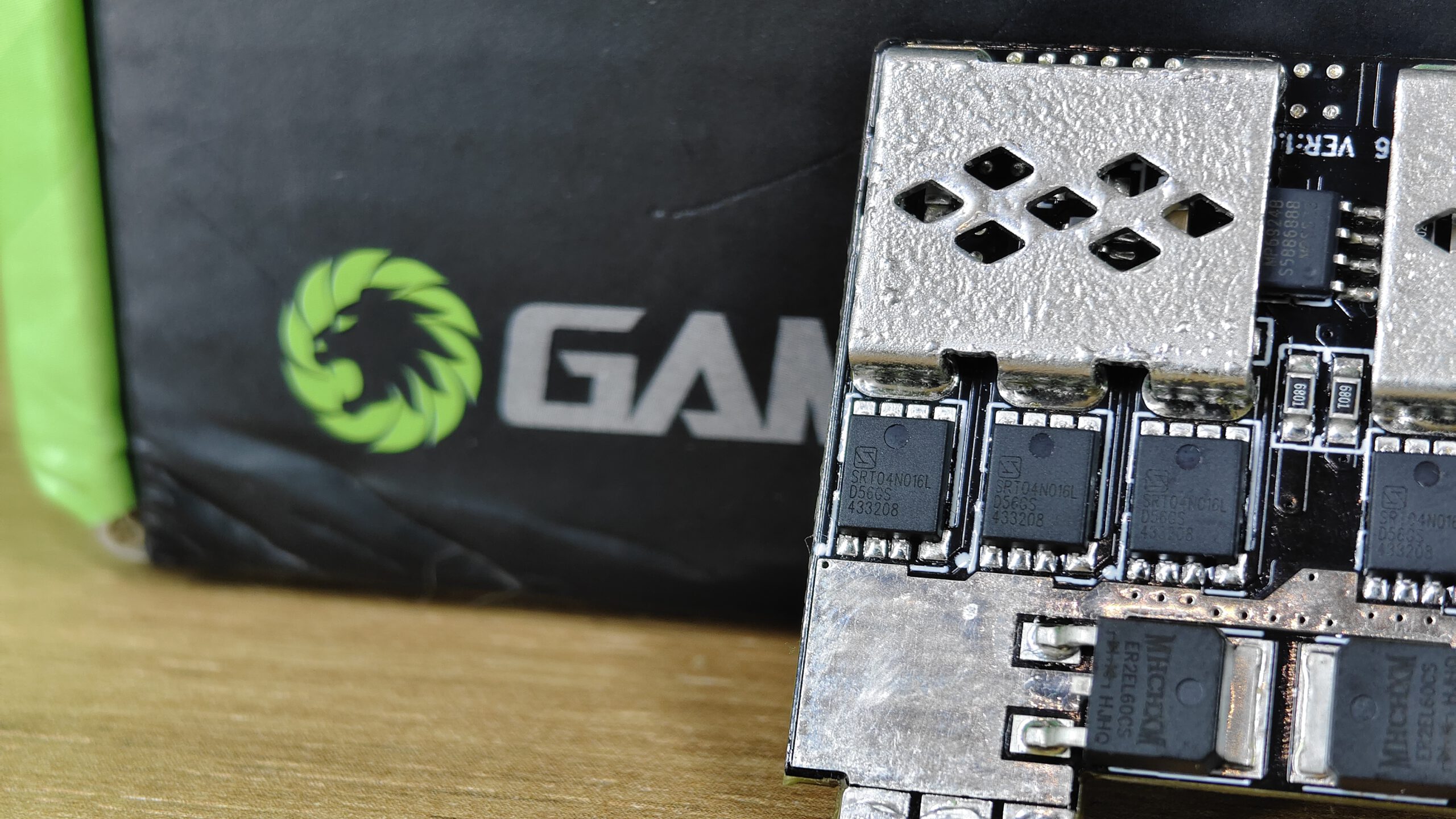

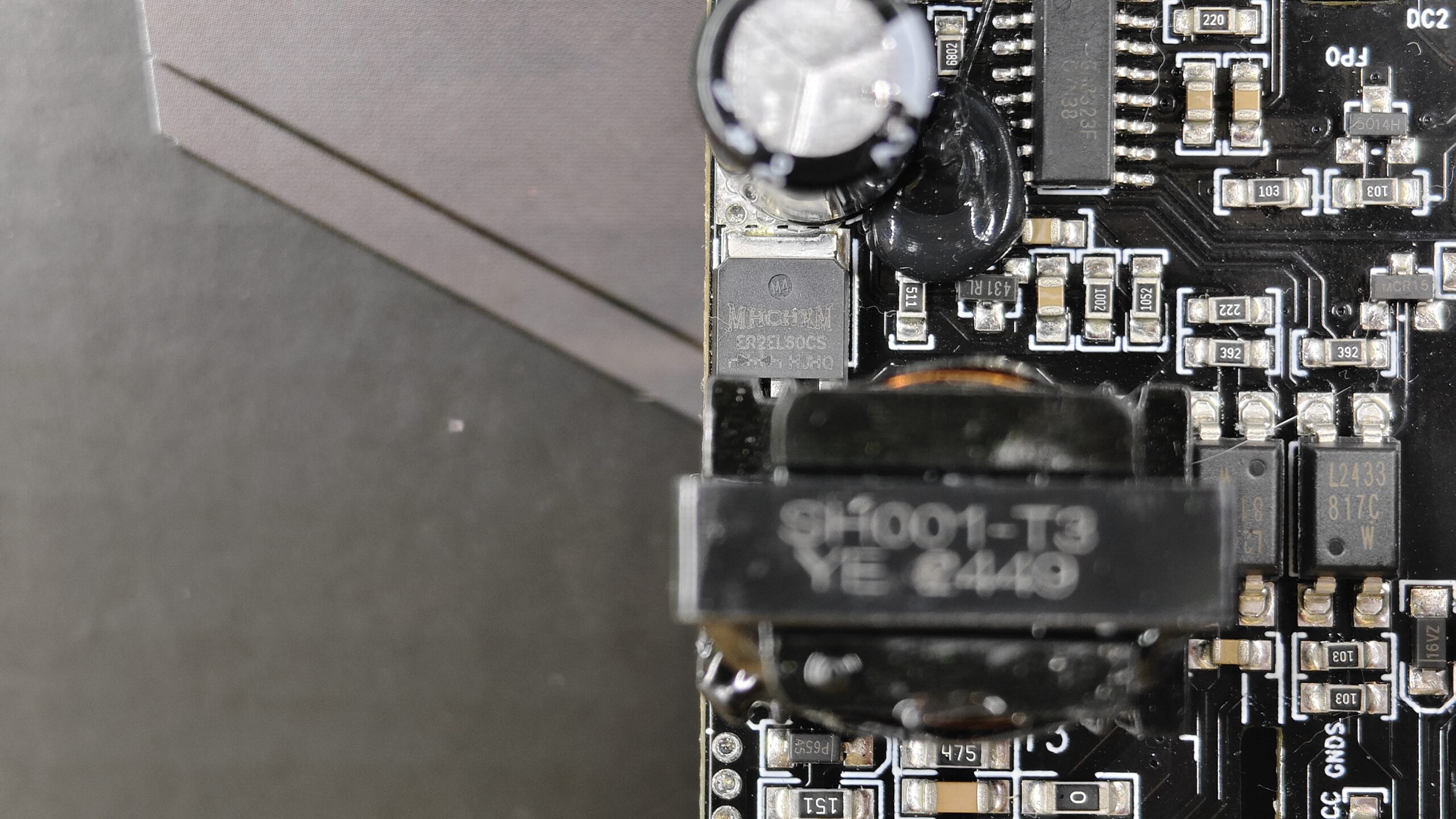

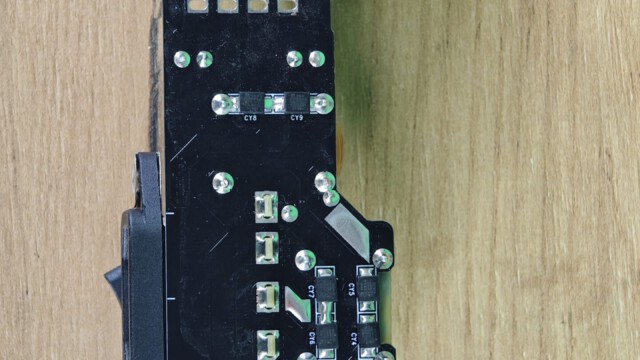

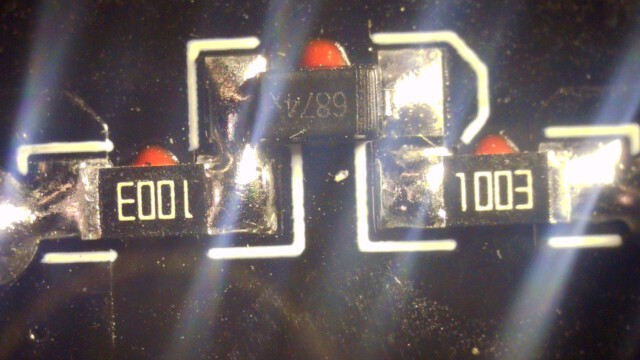

Анализ компонентов:

Manufacturer (OEM)	Sohoo

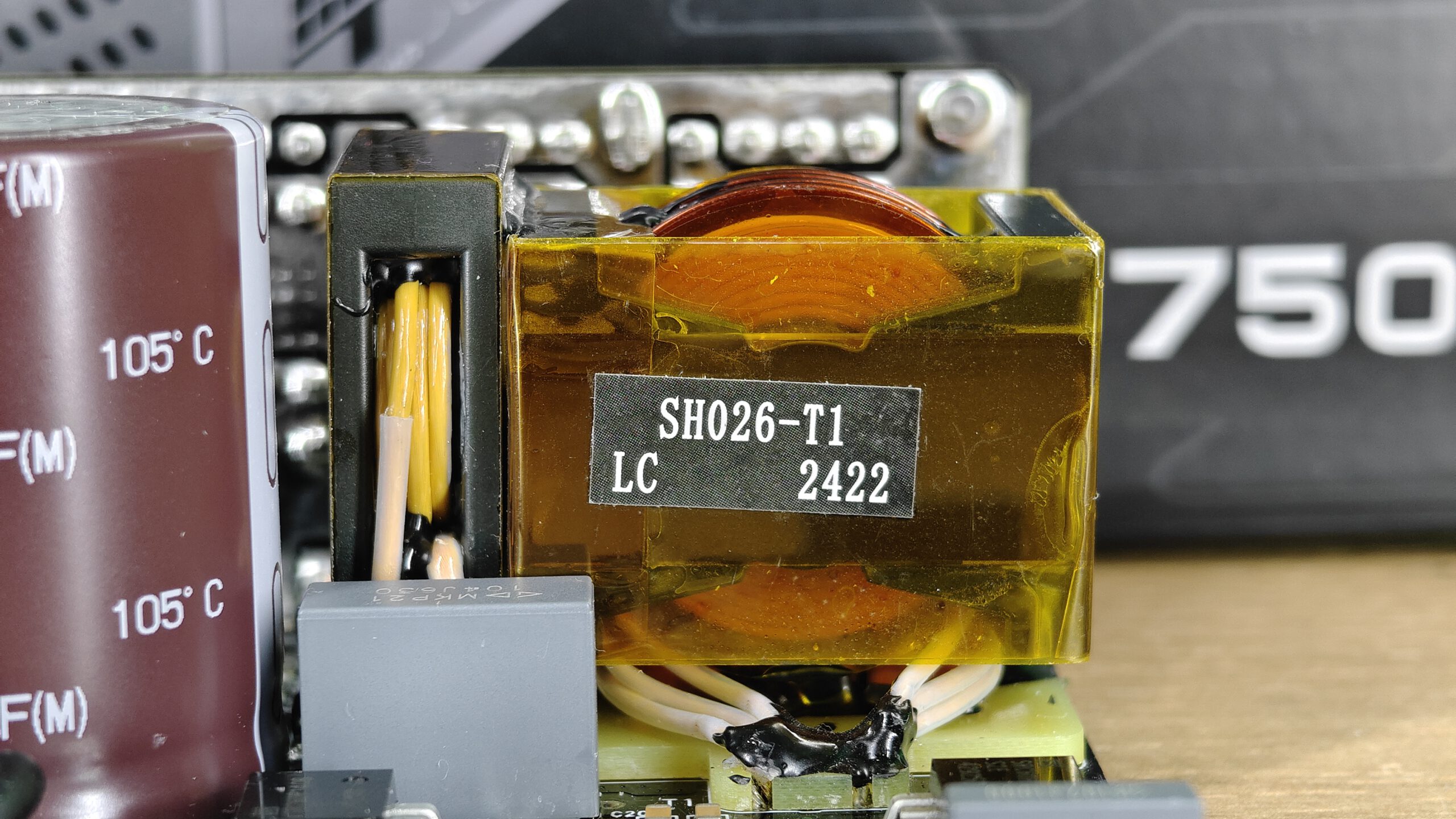

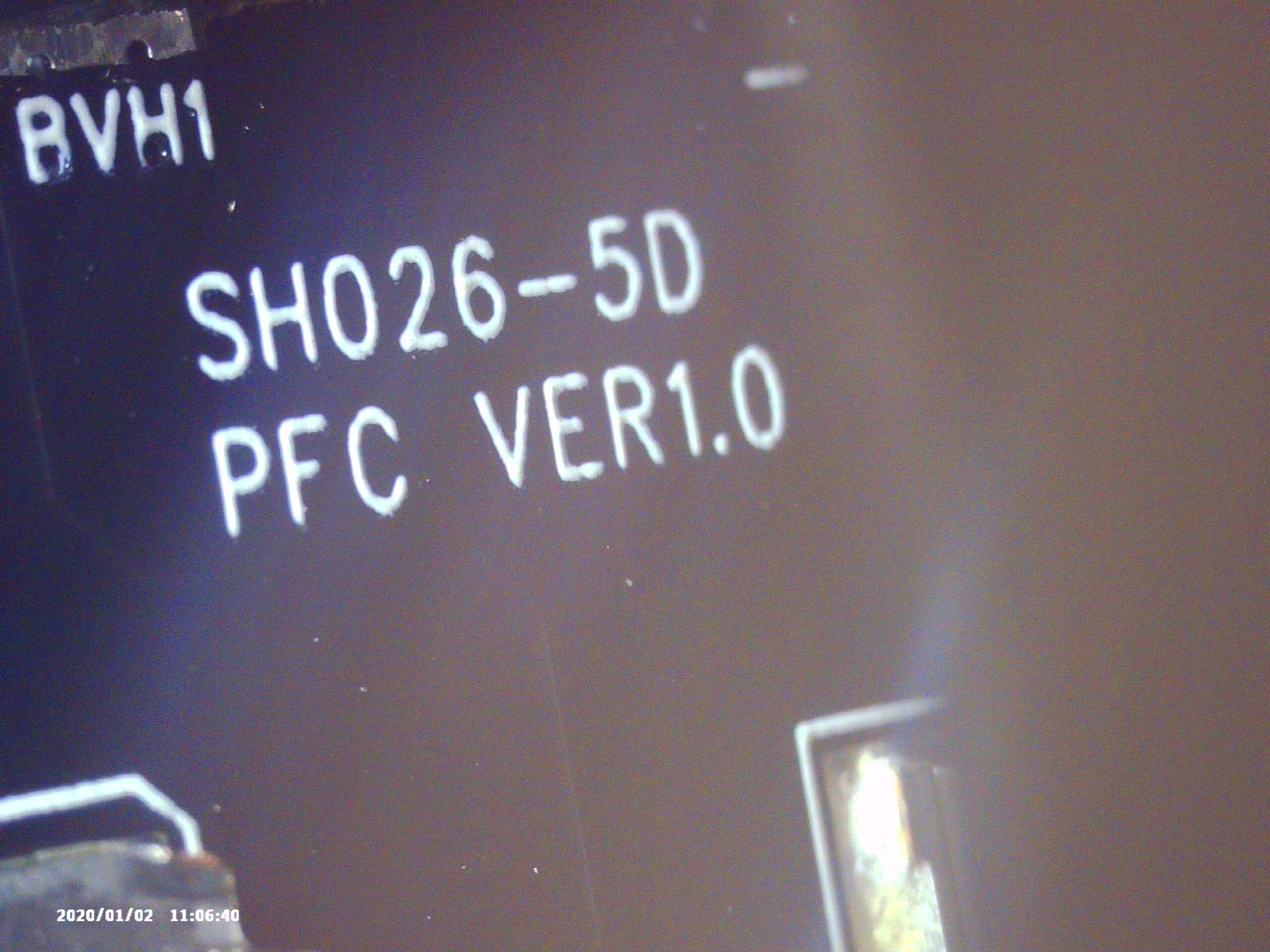

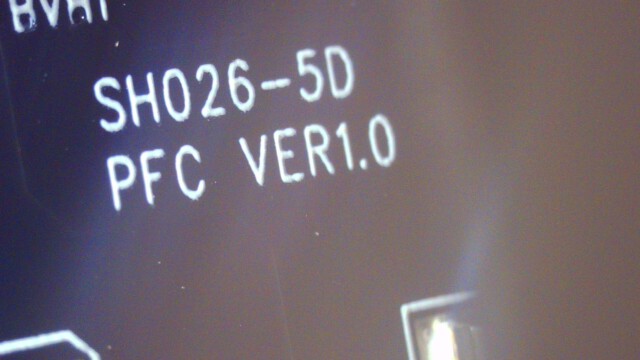

Platform	SH026
Primary Side

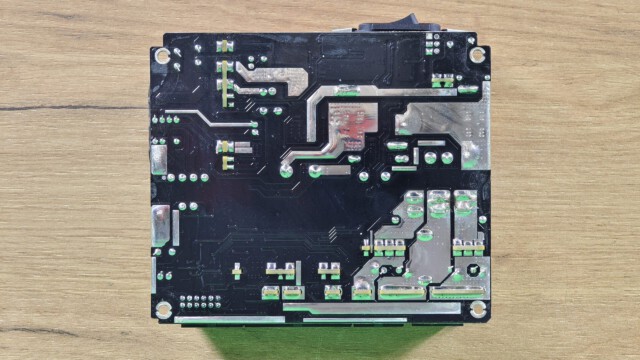

PCB Type	Double-Sided

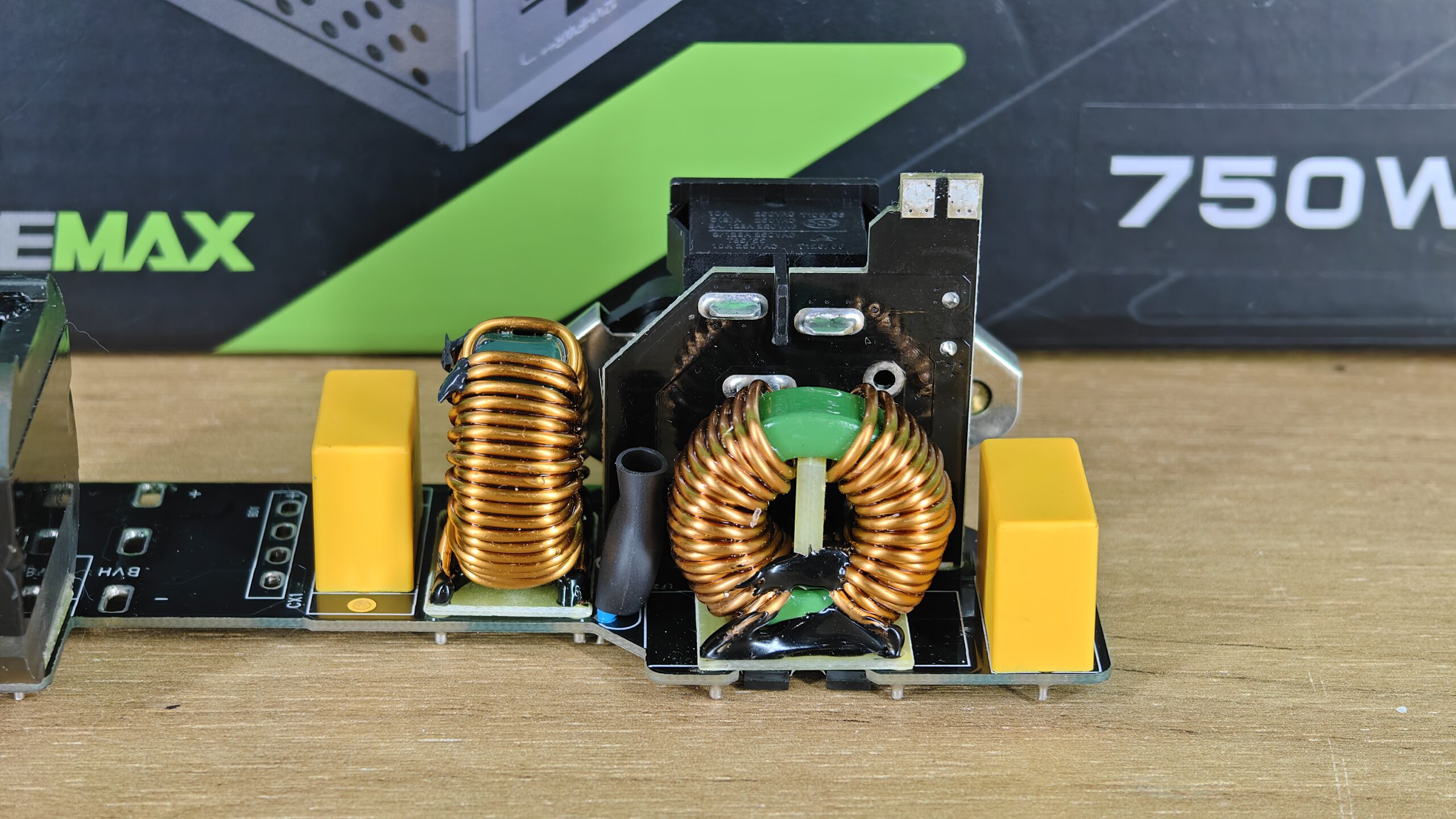

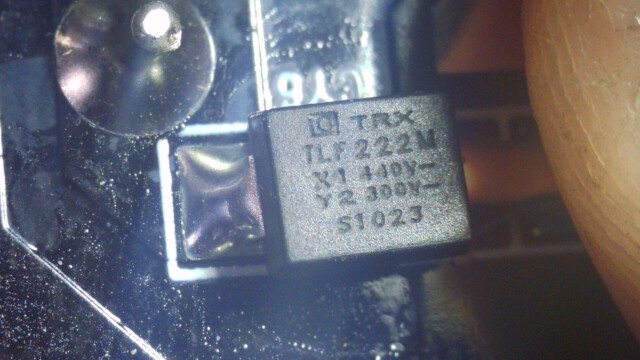

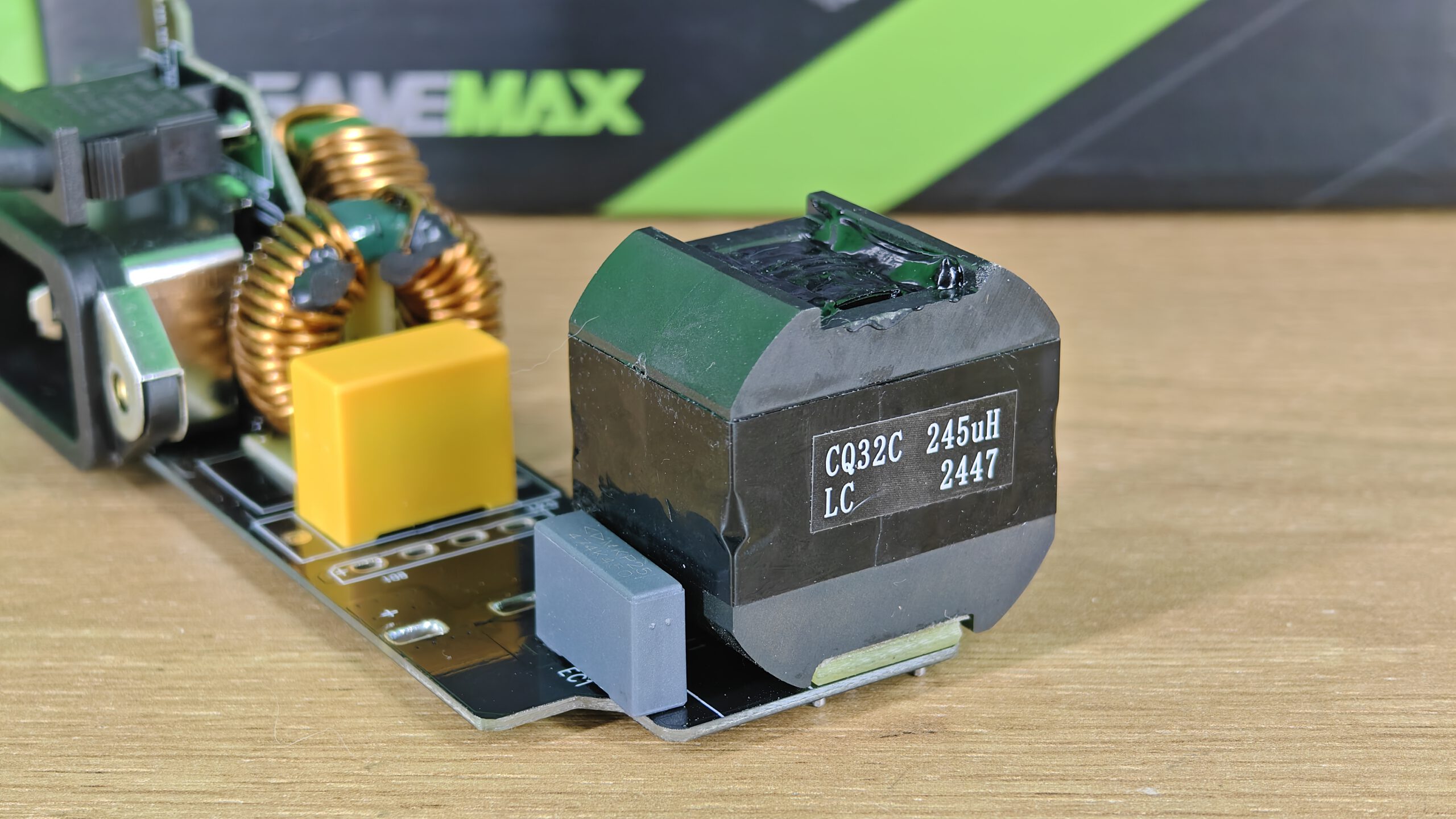

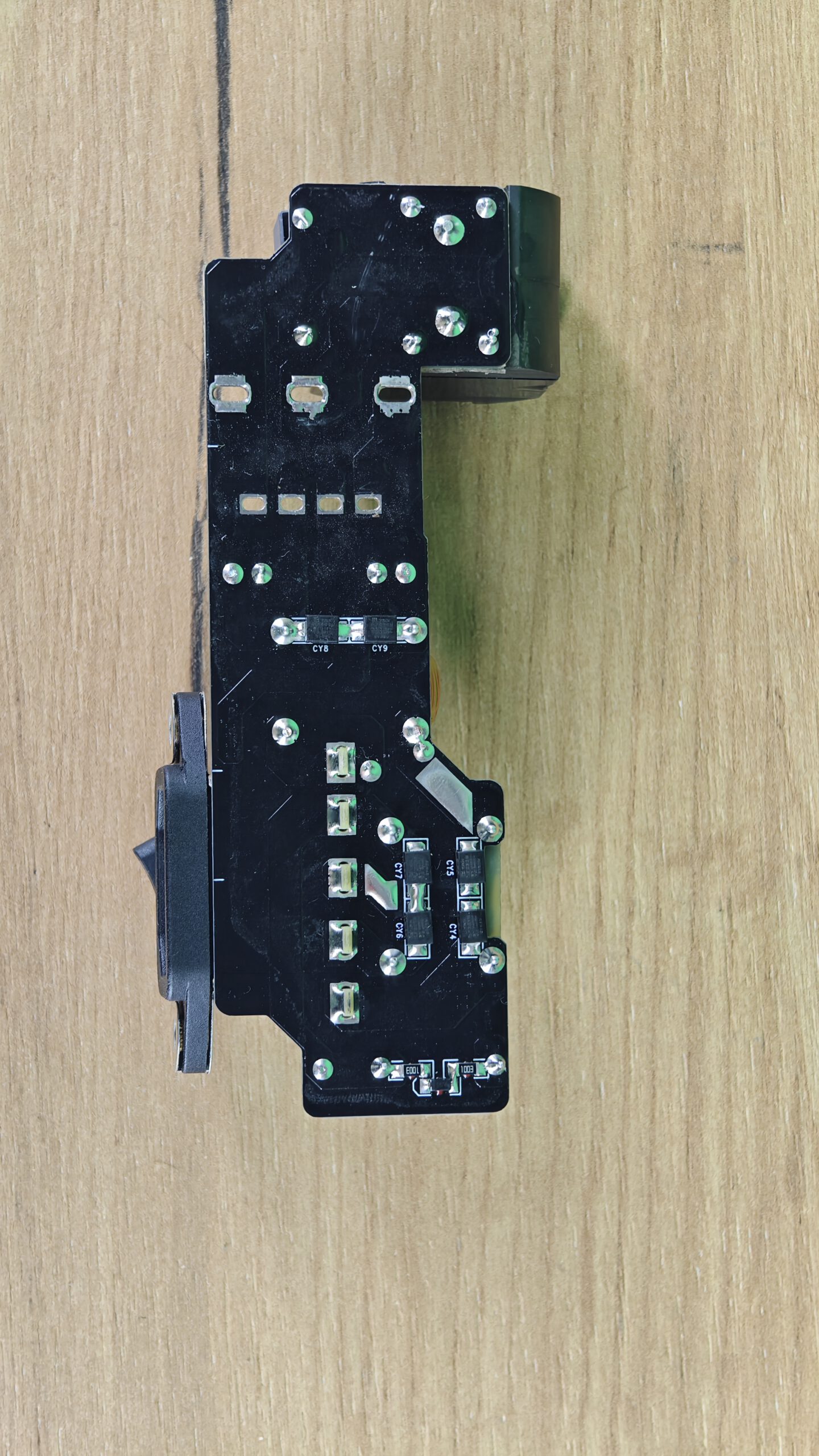

Transient Filter	6x Y caps, 2x X caps, 2x CM chokes, 1x MOV

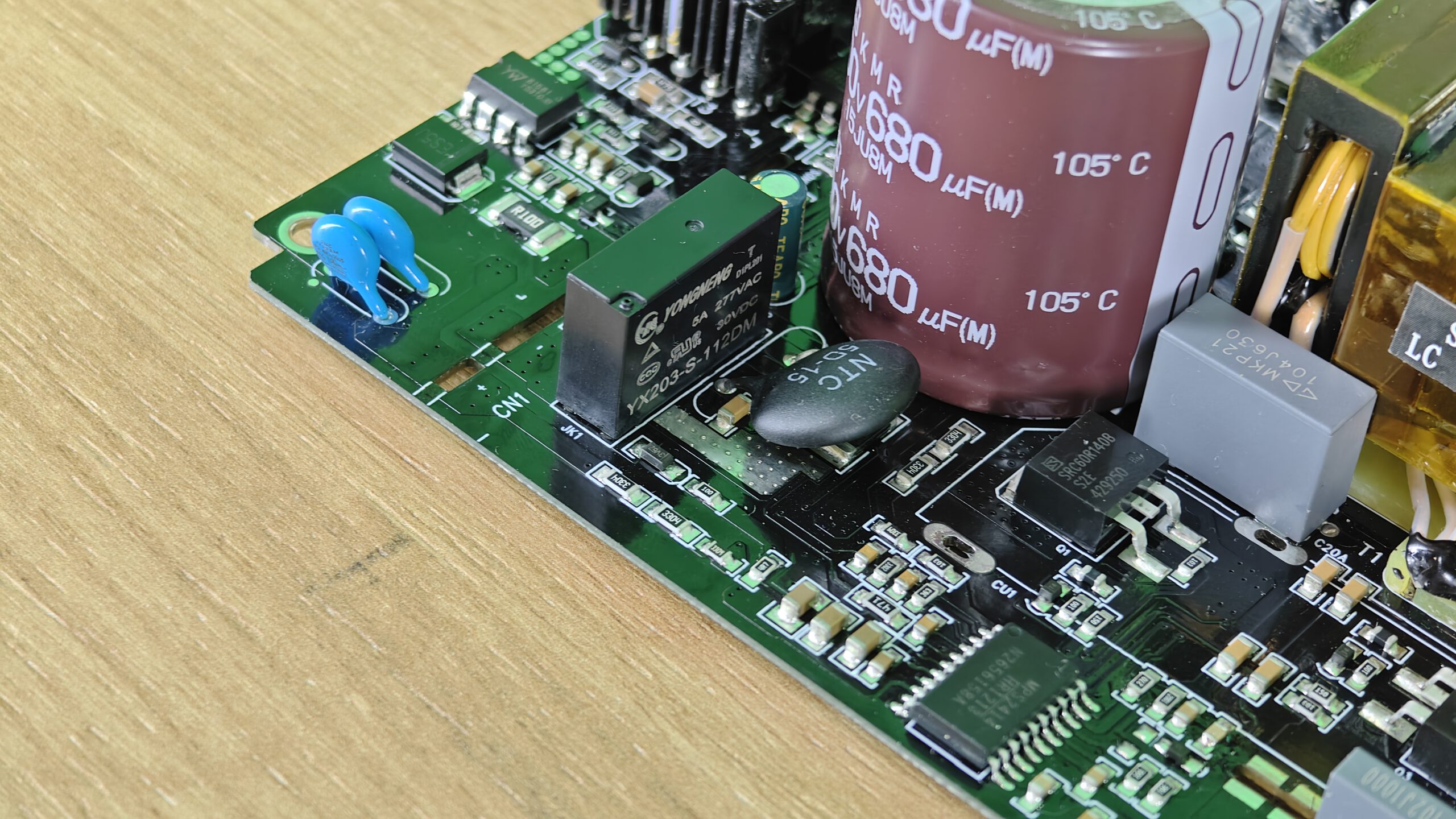

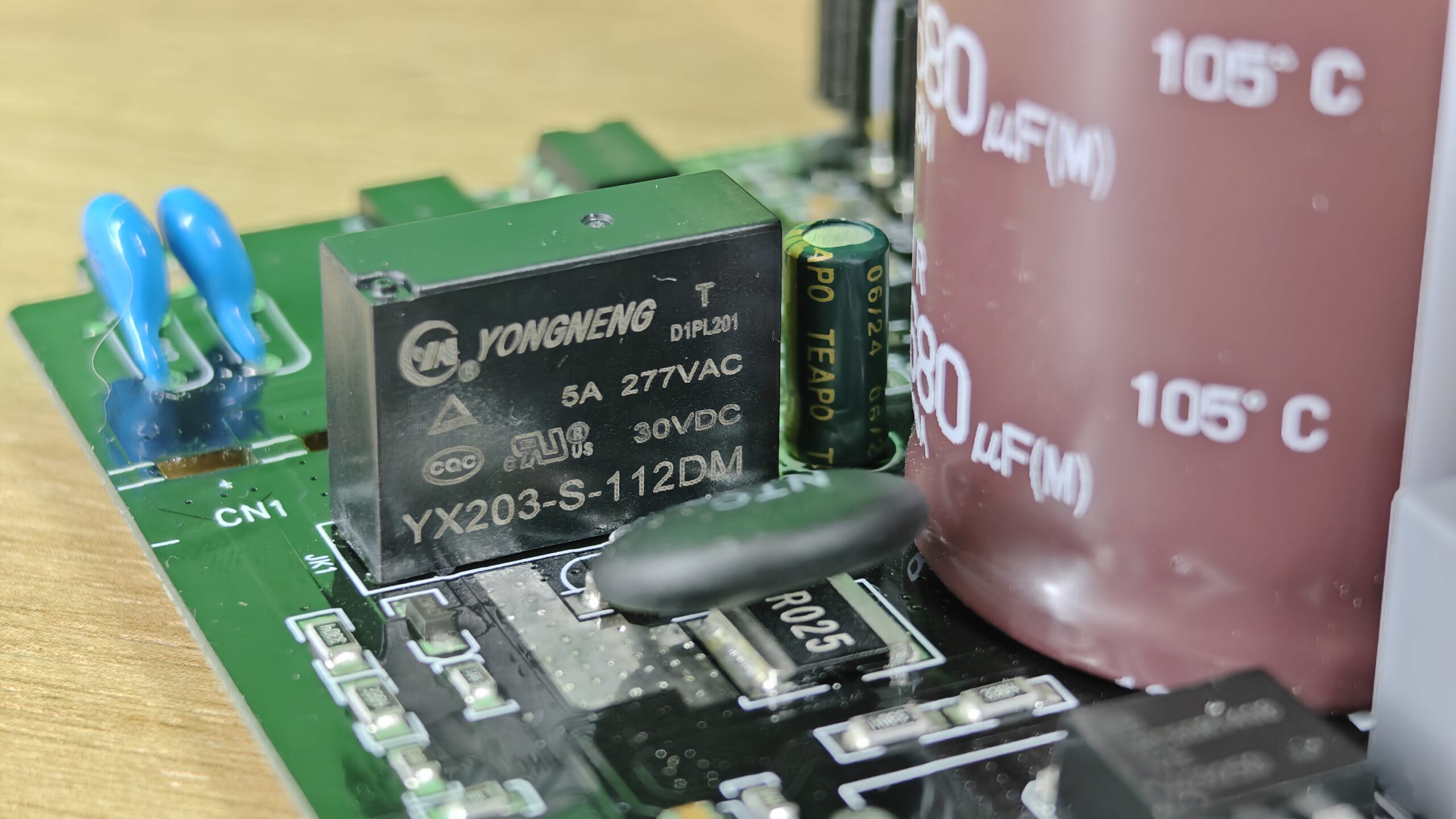

Inrush Protection	1x NTC Thermistor (5d-15) & Relay

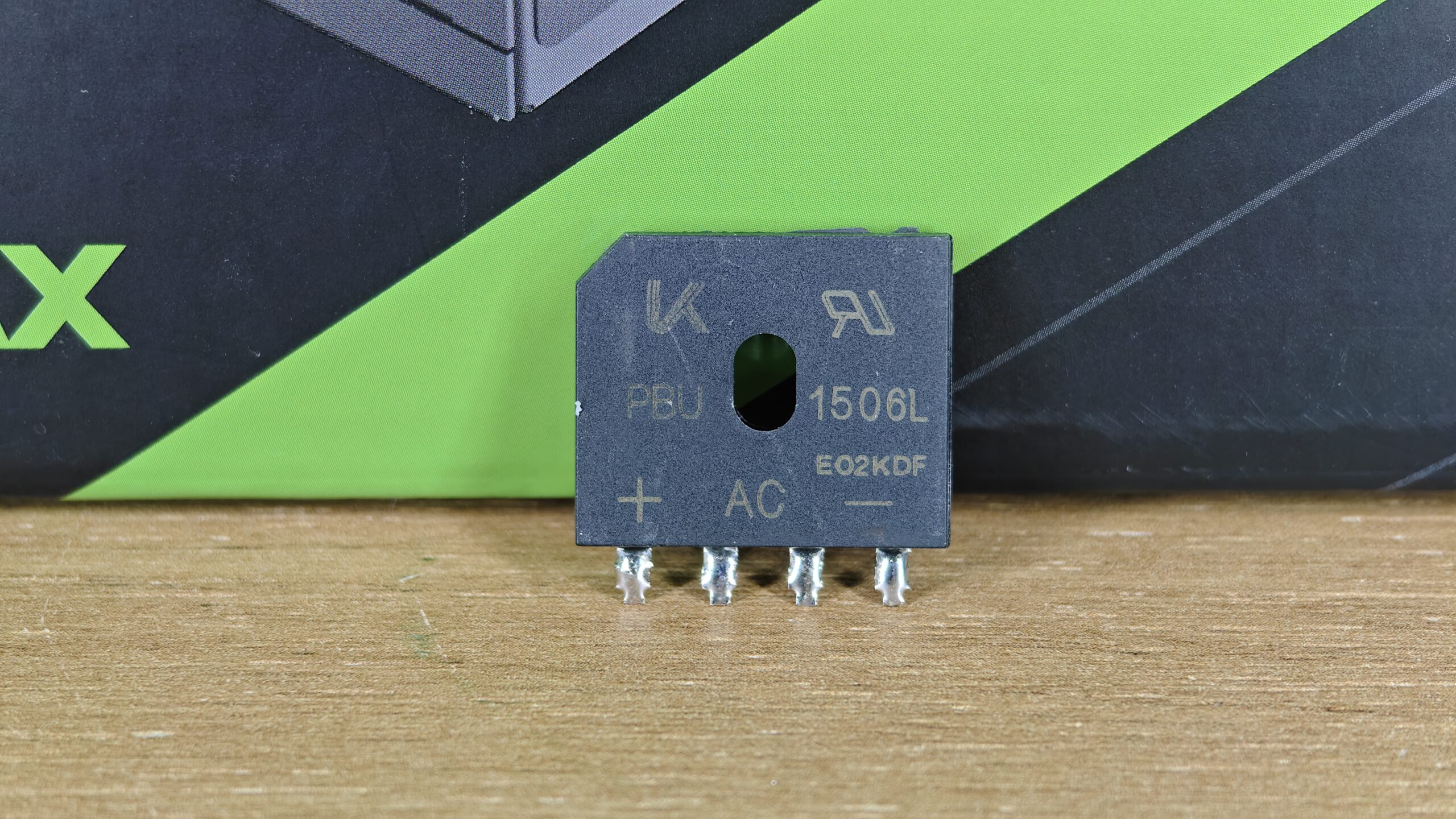

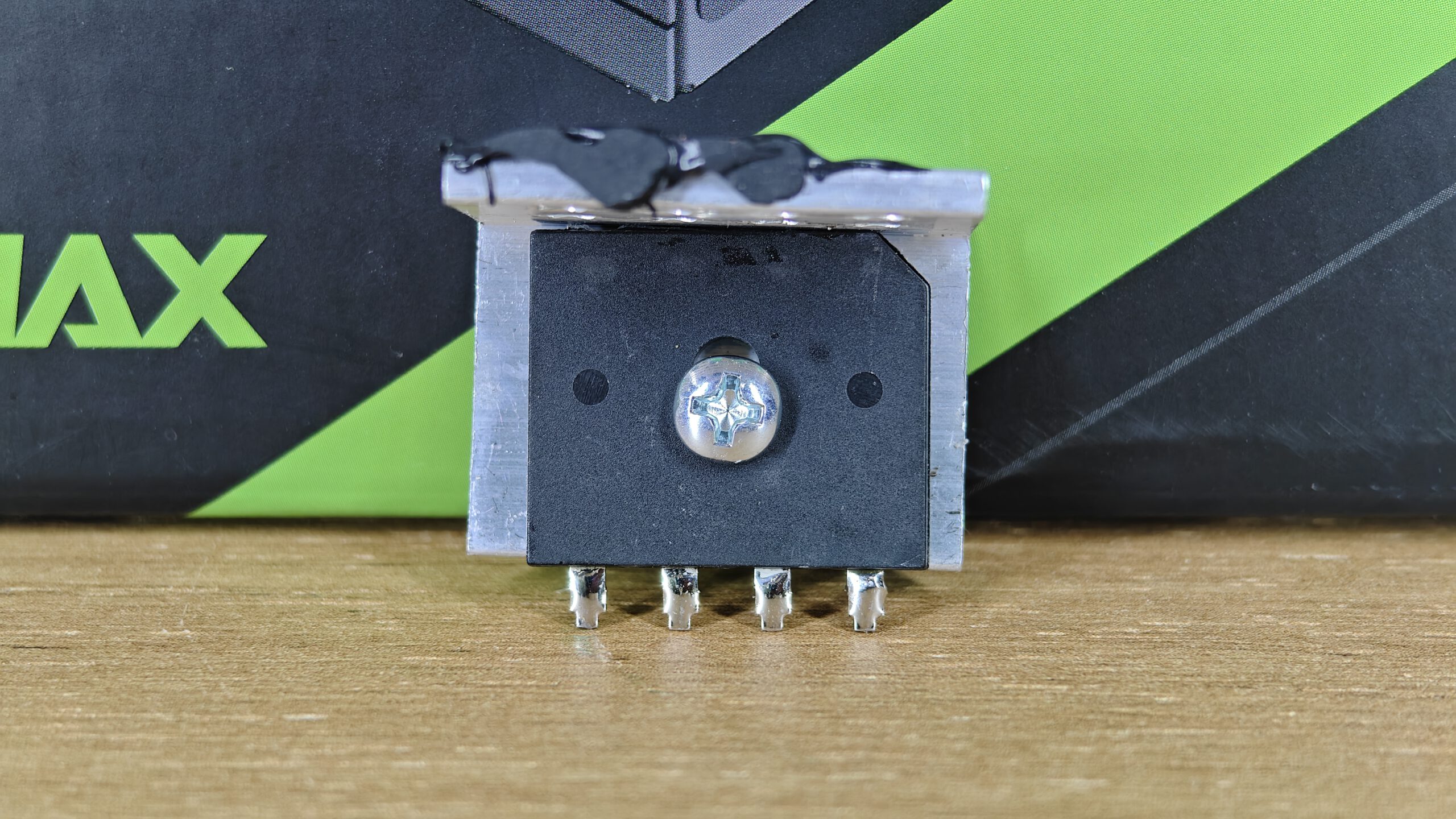

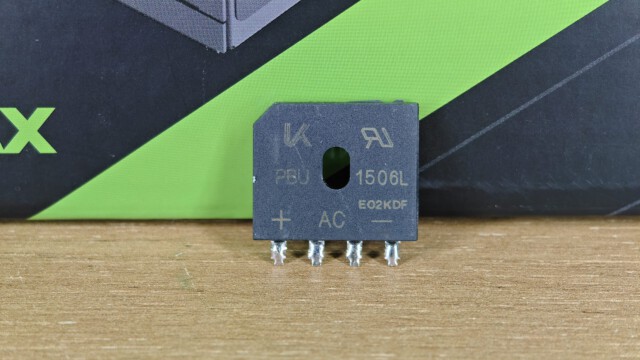

Bridge Rectifier	1x PBU1506

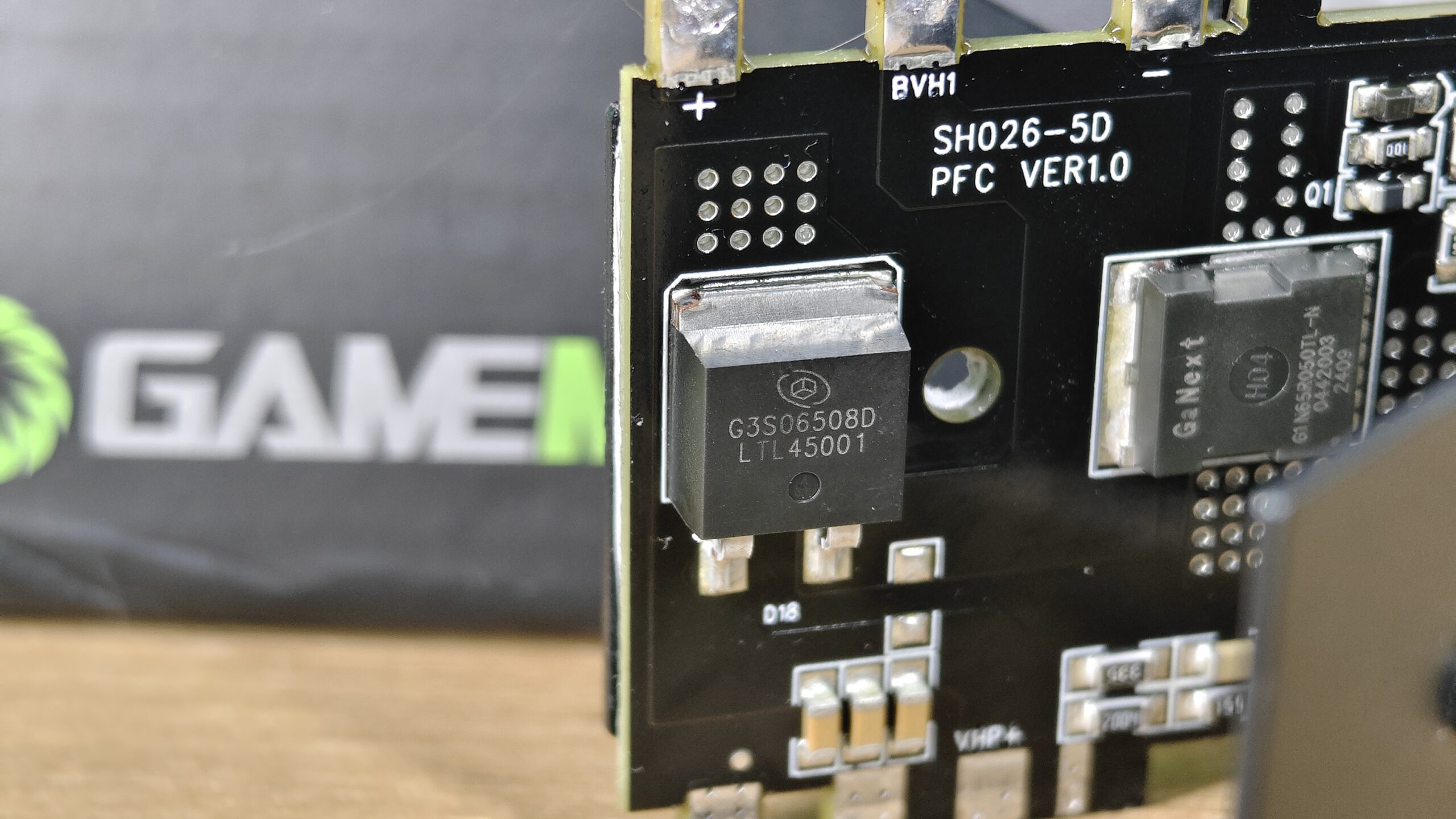

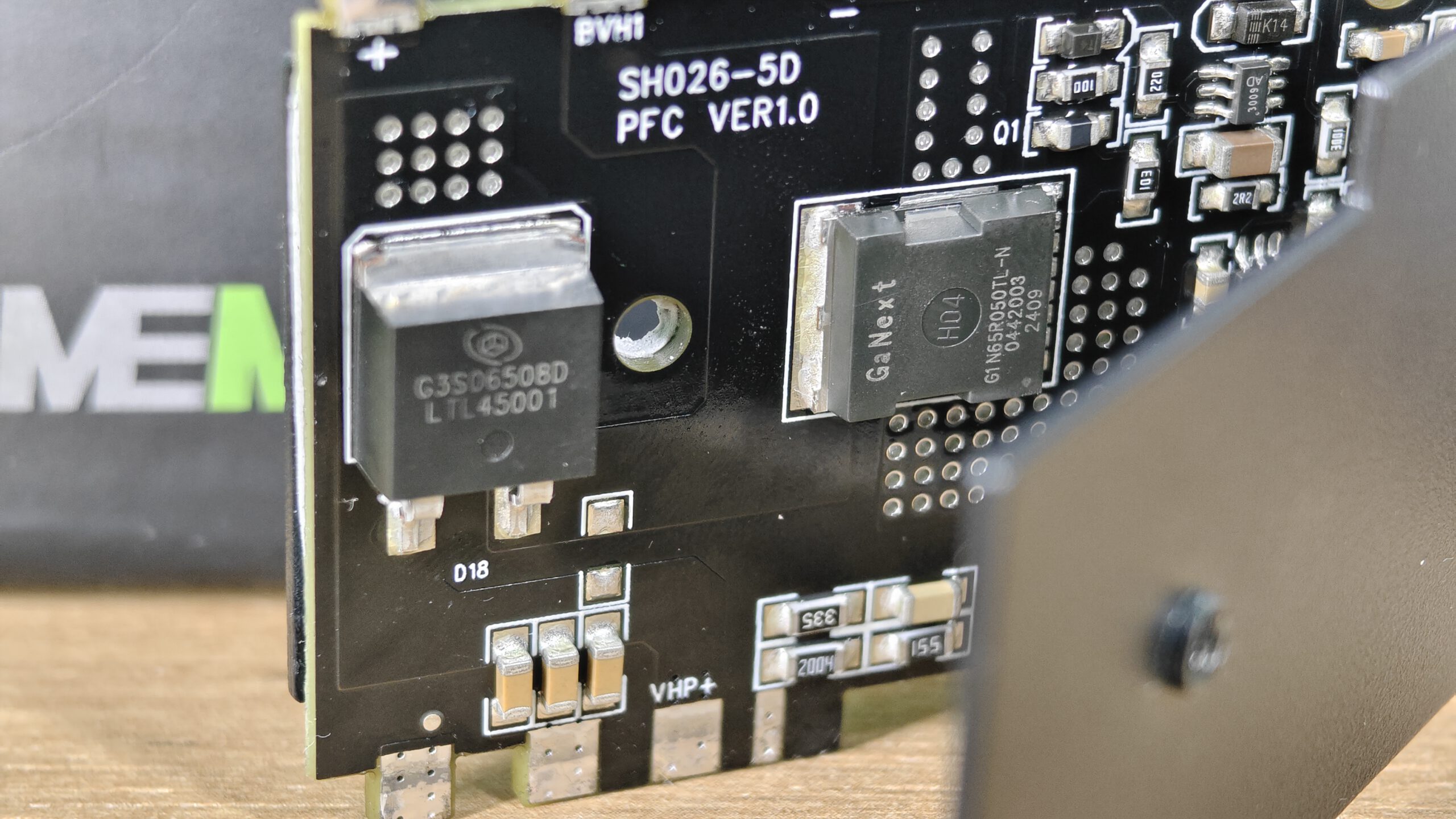

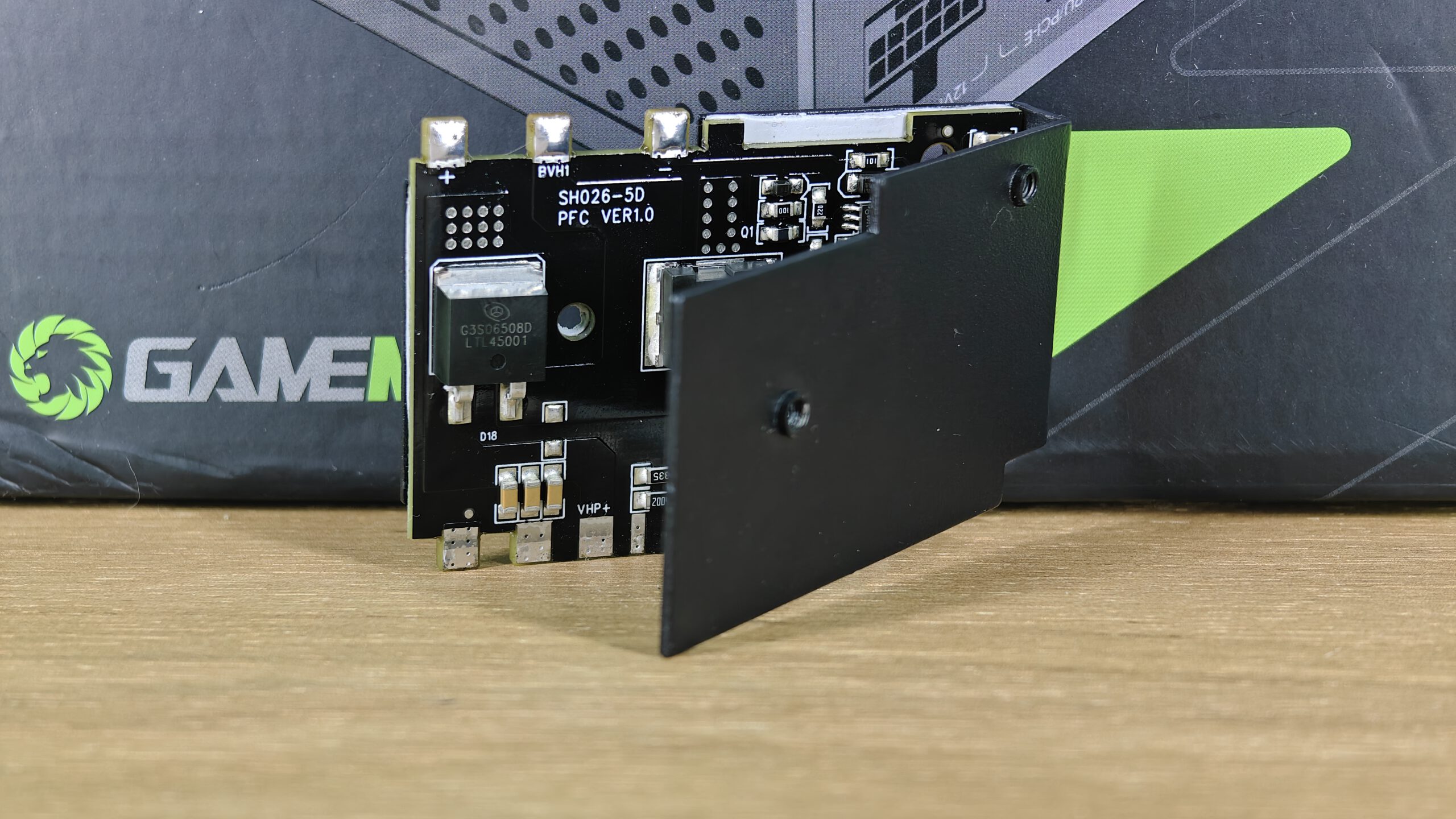

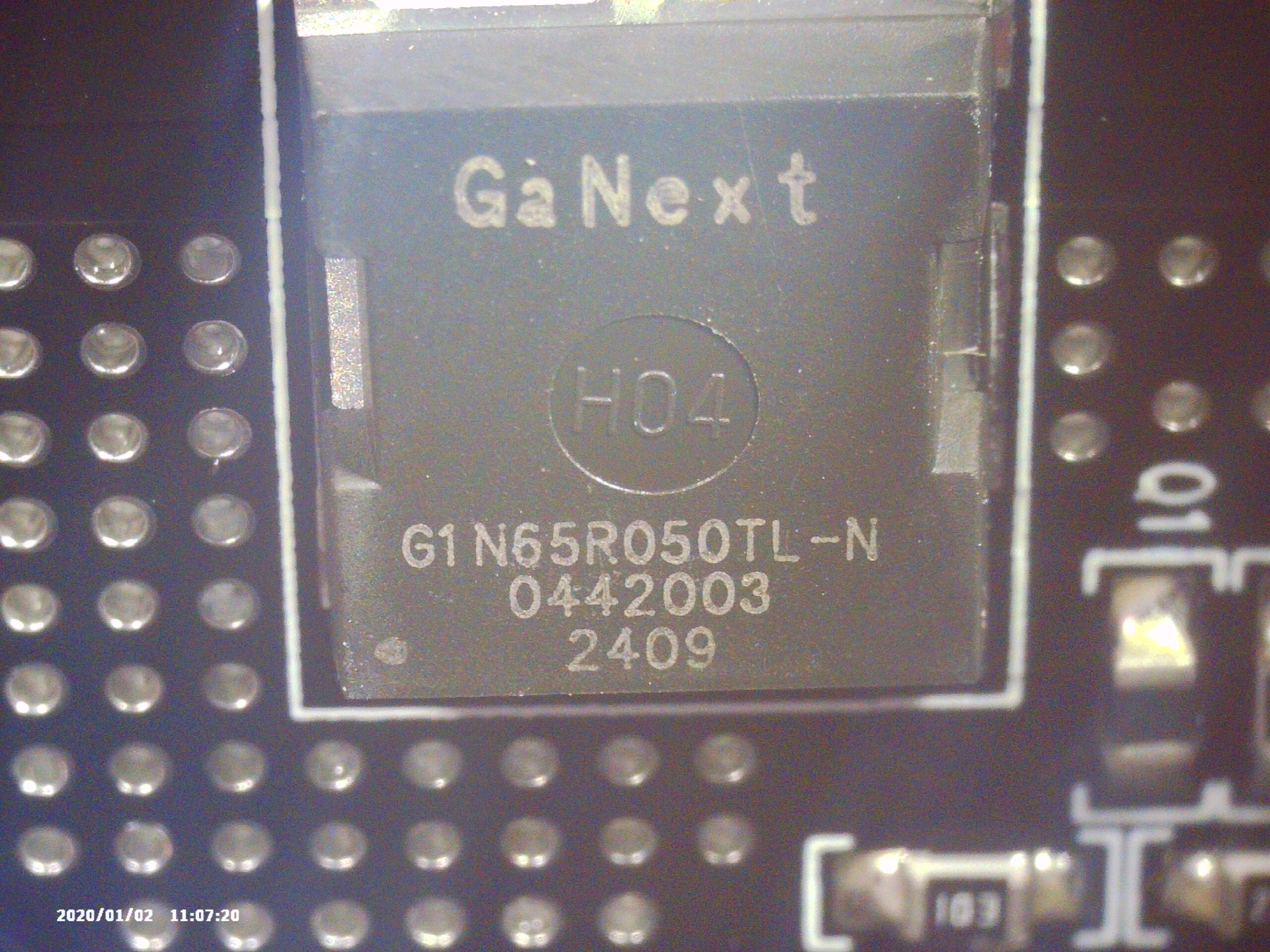

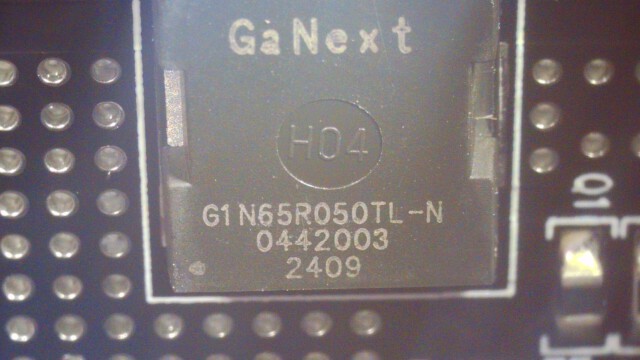

APFC Mosfet	1x GaNext G1N65R050TL-N GaN

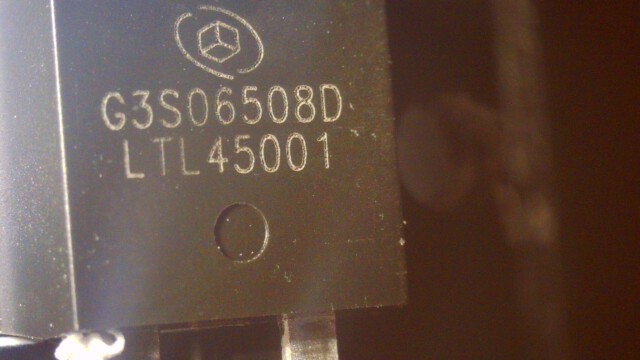

APFC Boost Diode	1x Global Power Technology G3S06508D

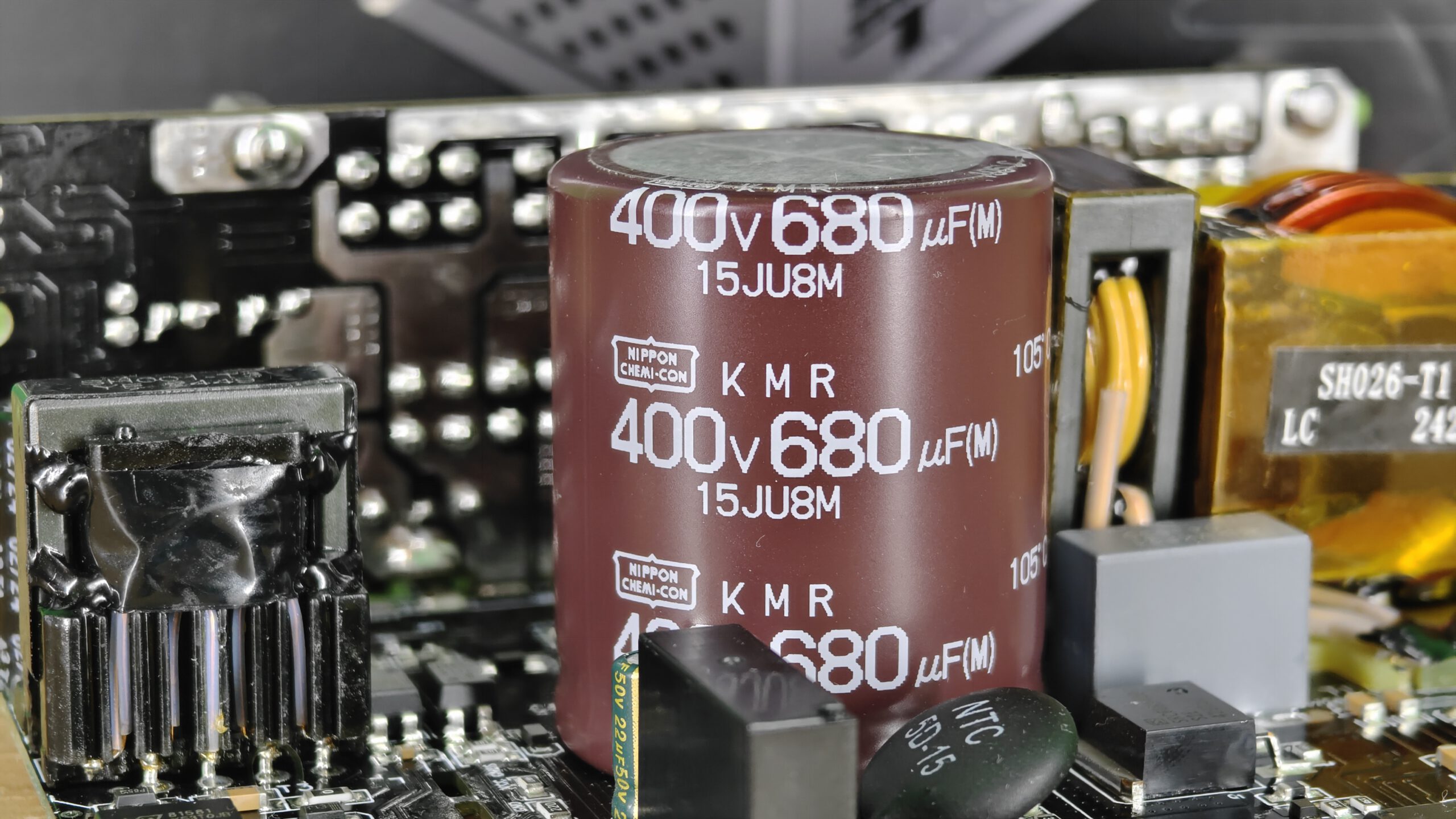

Bulk Cap	1x Nippon Chemi-Con KMR 400V 680uf 105

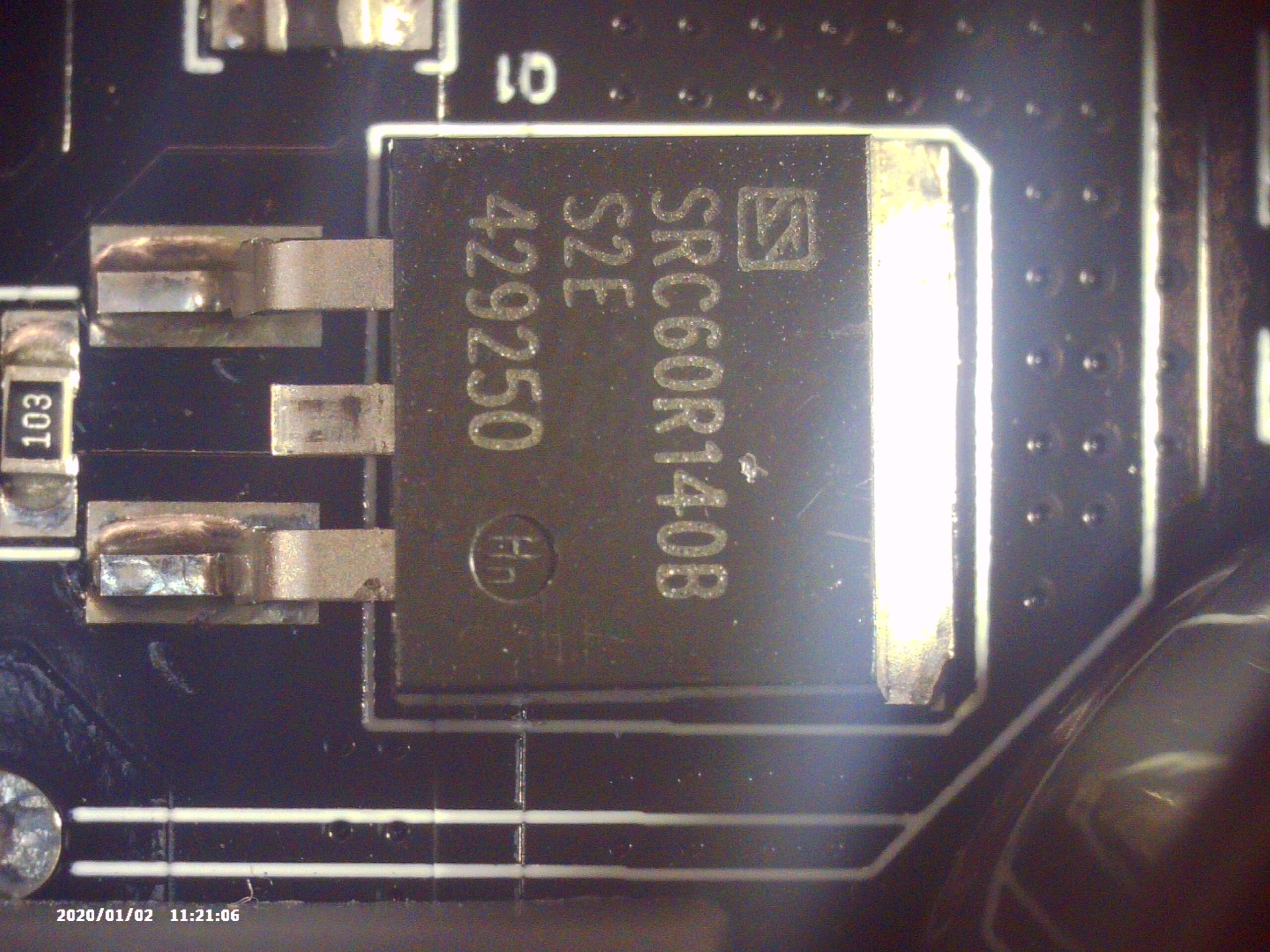

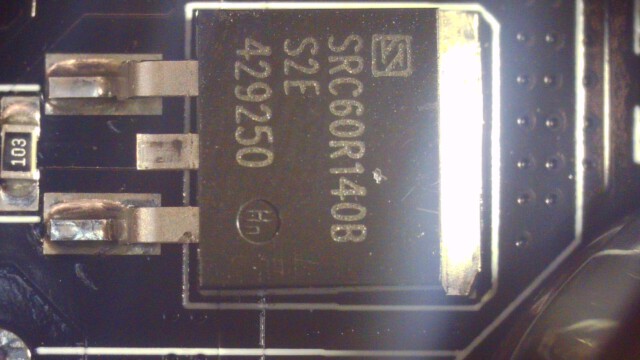

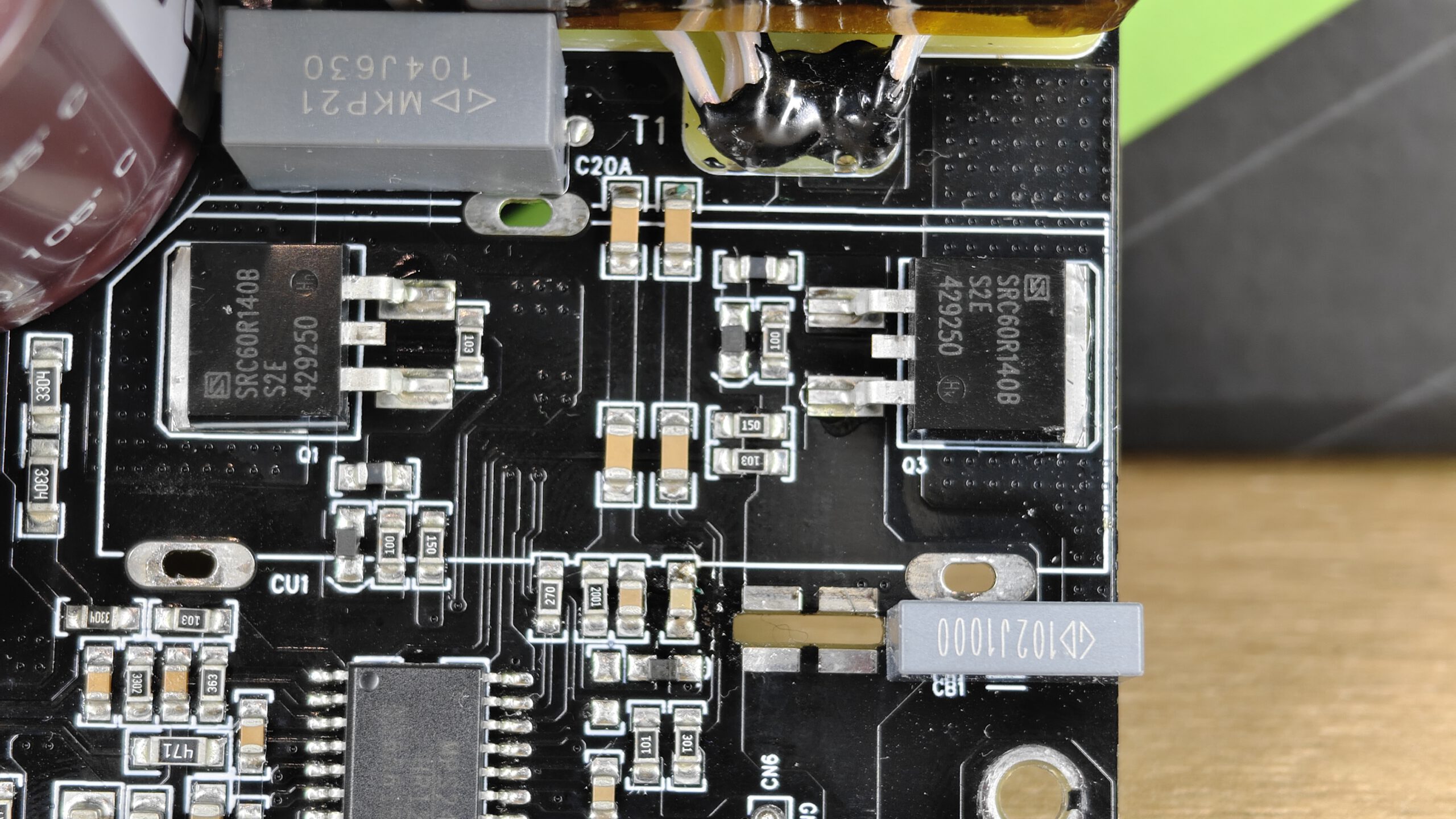

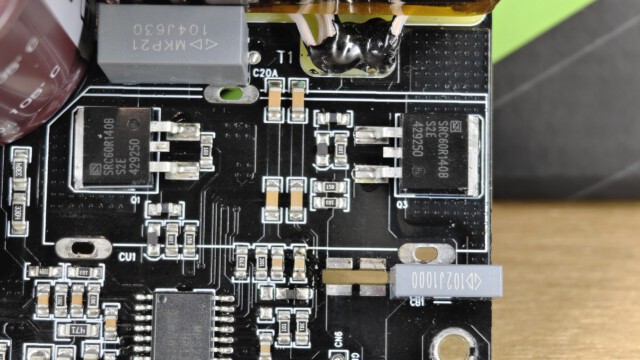

Main Switchers	2x Sanrise Tech SRC60R140B

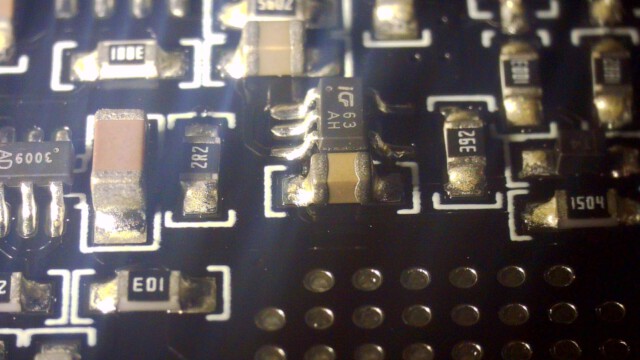

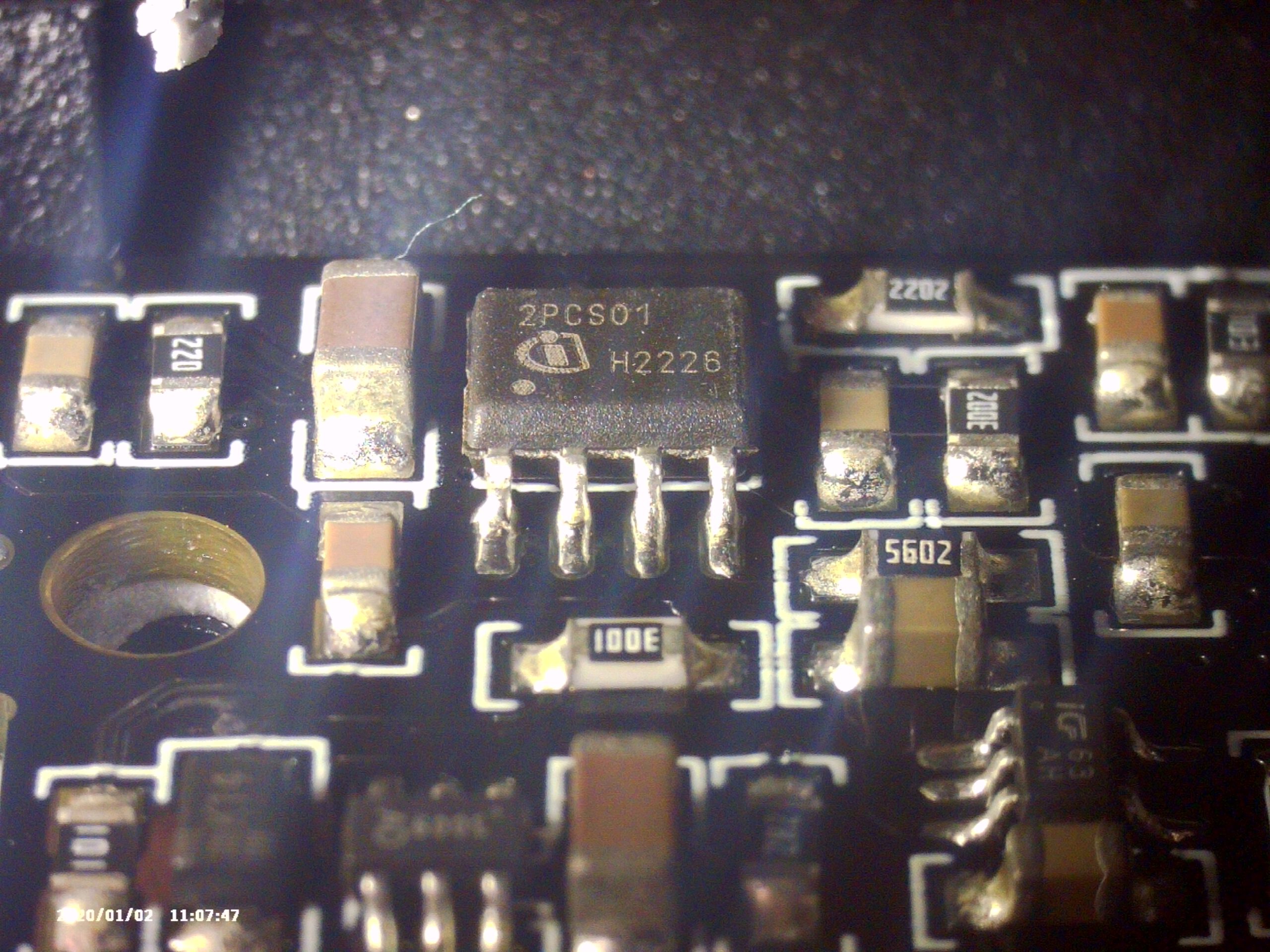

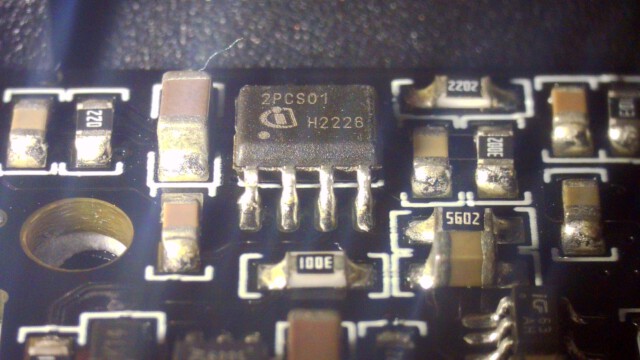

APFC Controller	Infineon ICE2PCS01

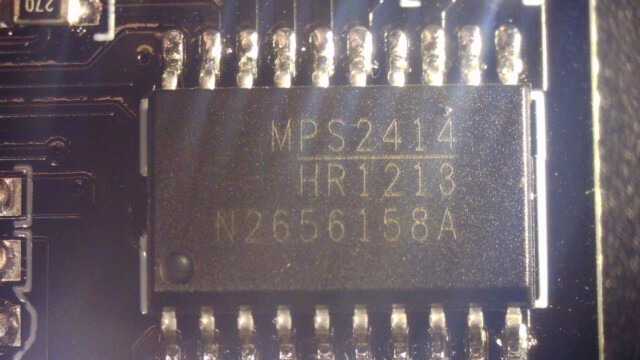

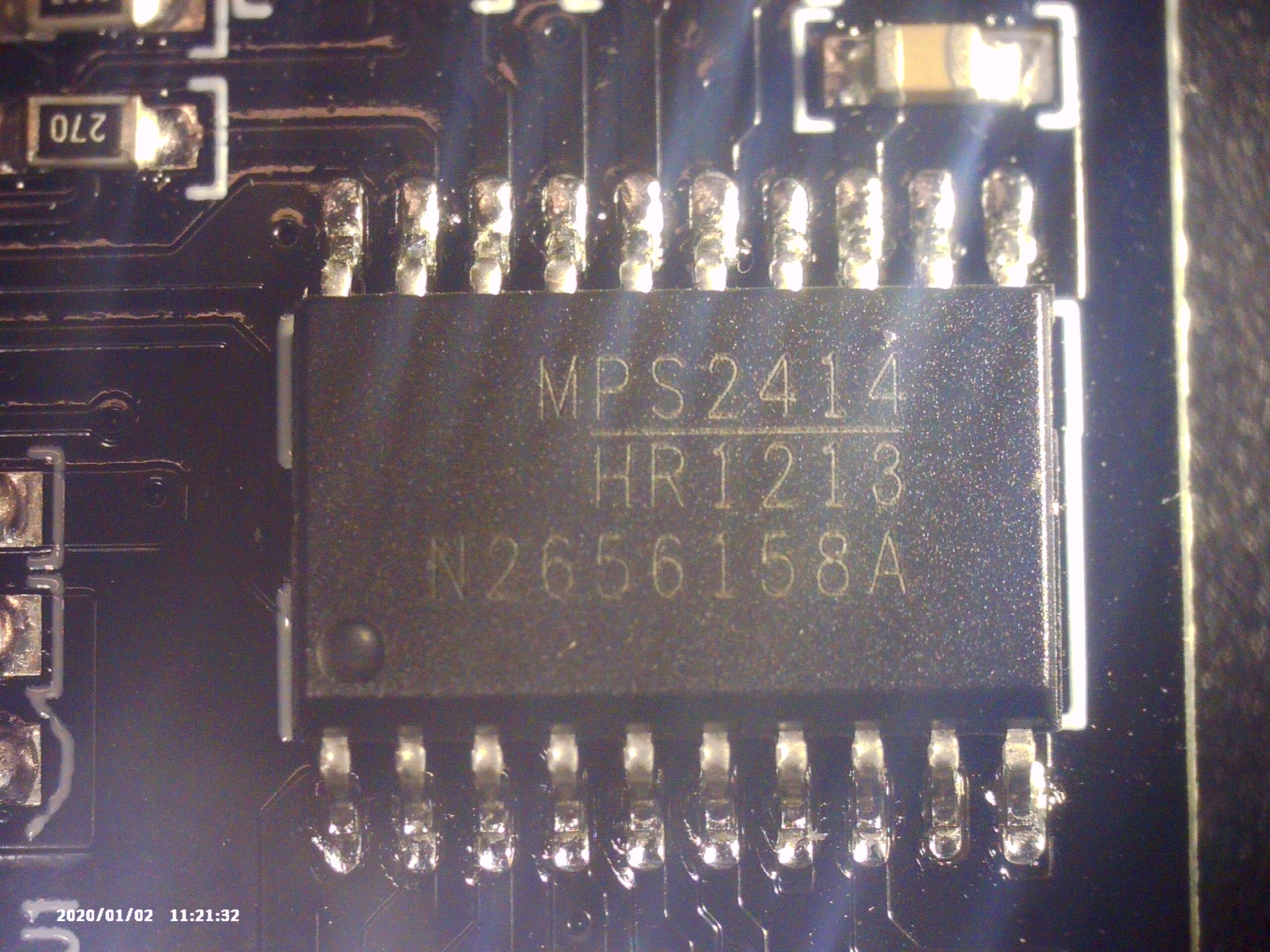

Resonant Controller	Monolithic Power HR1213
Topology	Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters

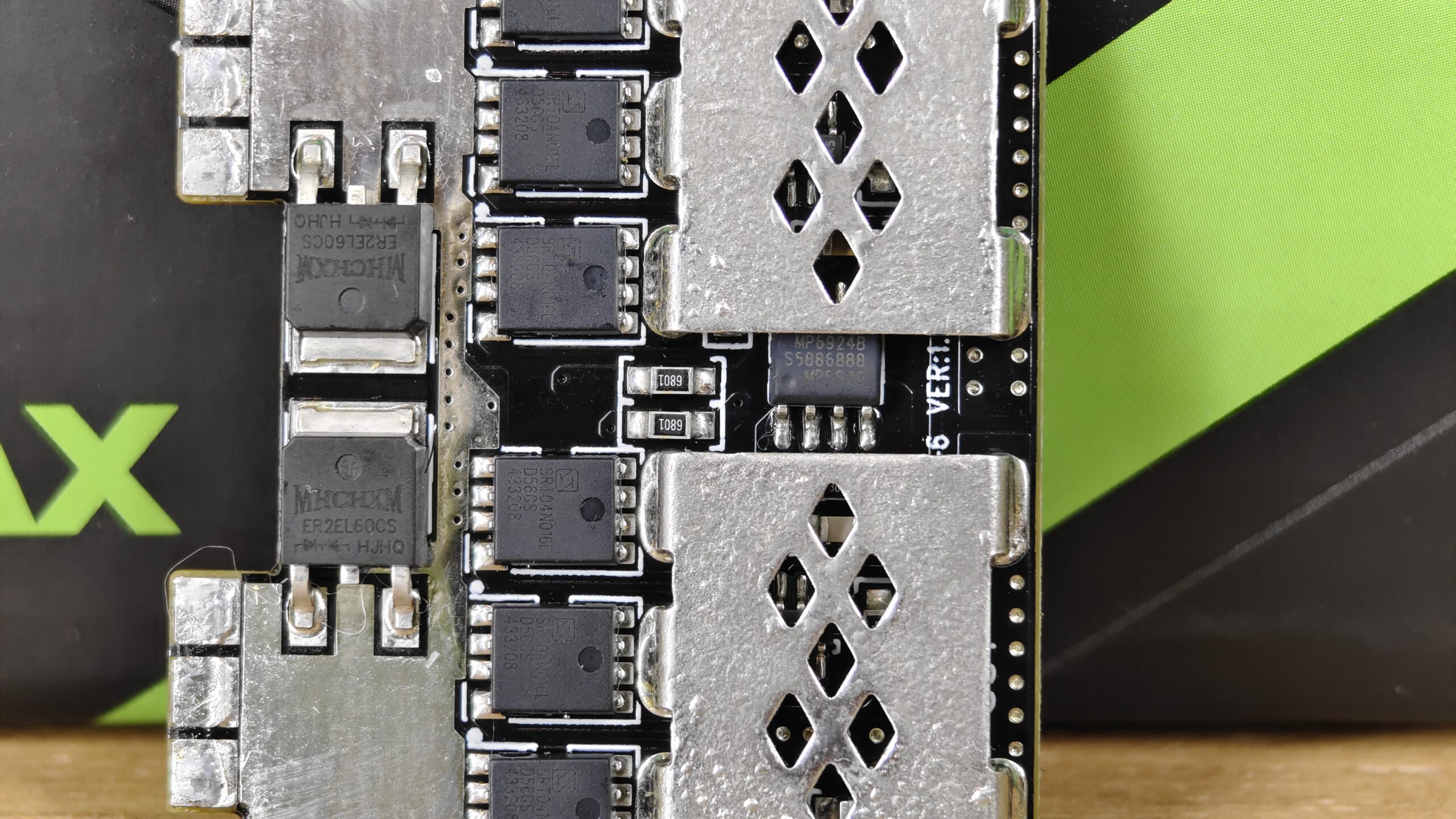

Secondary Side

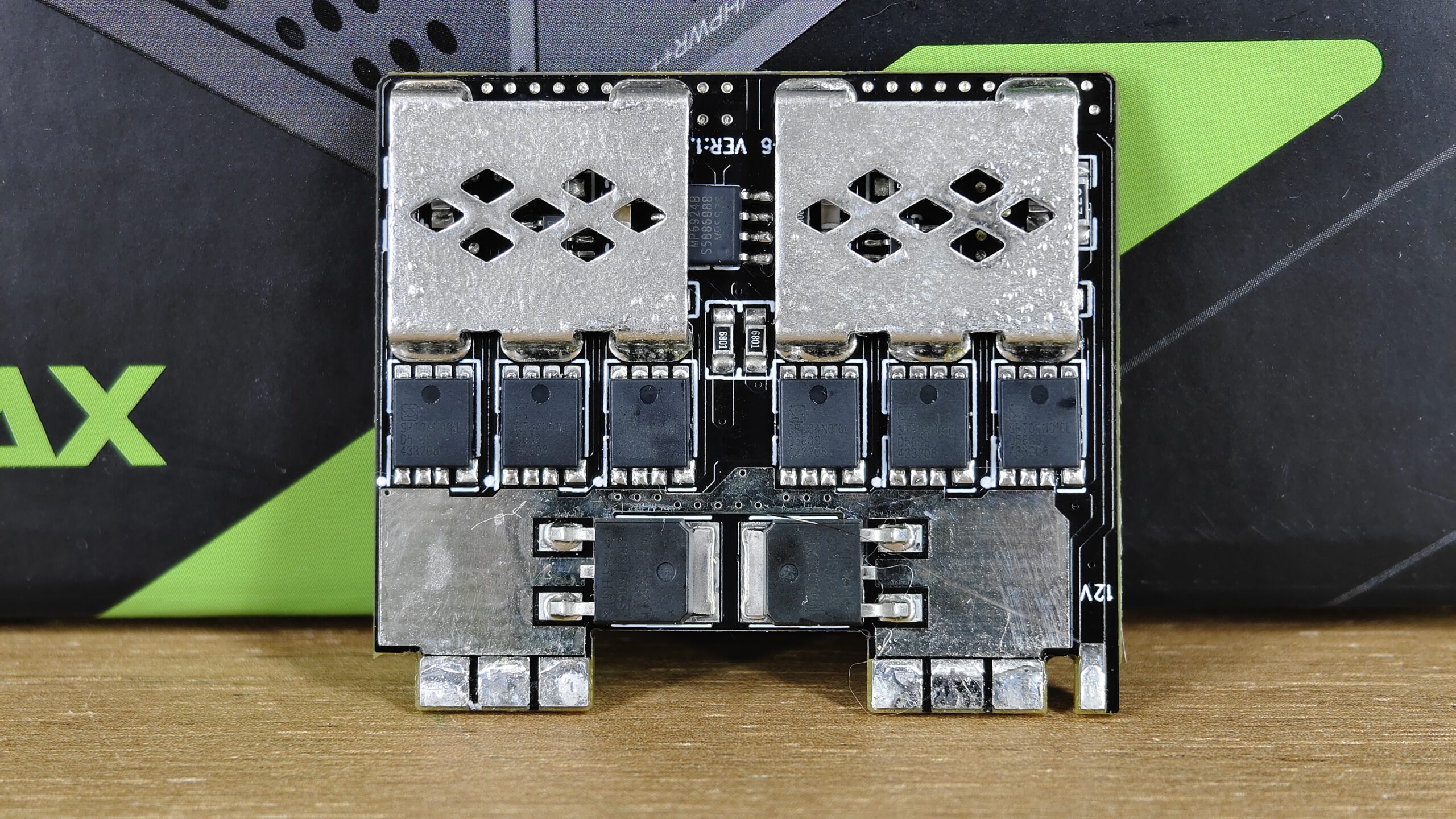

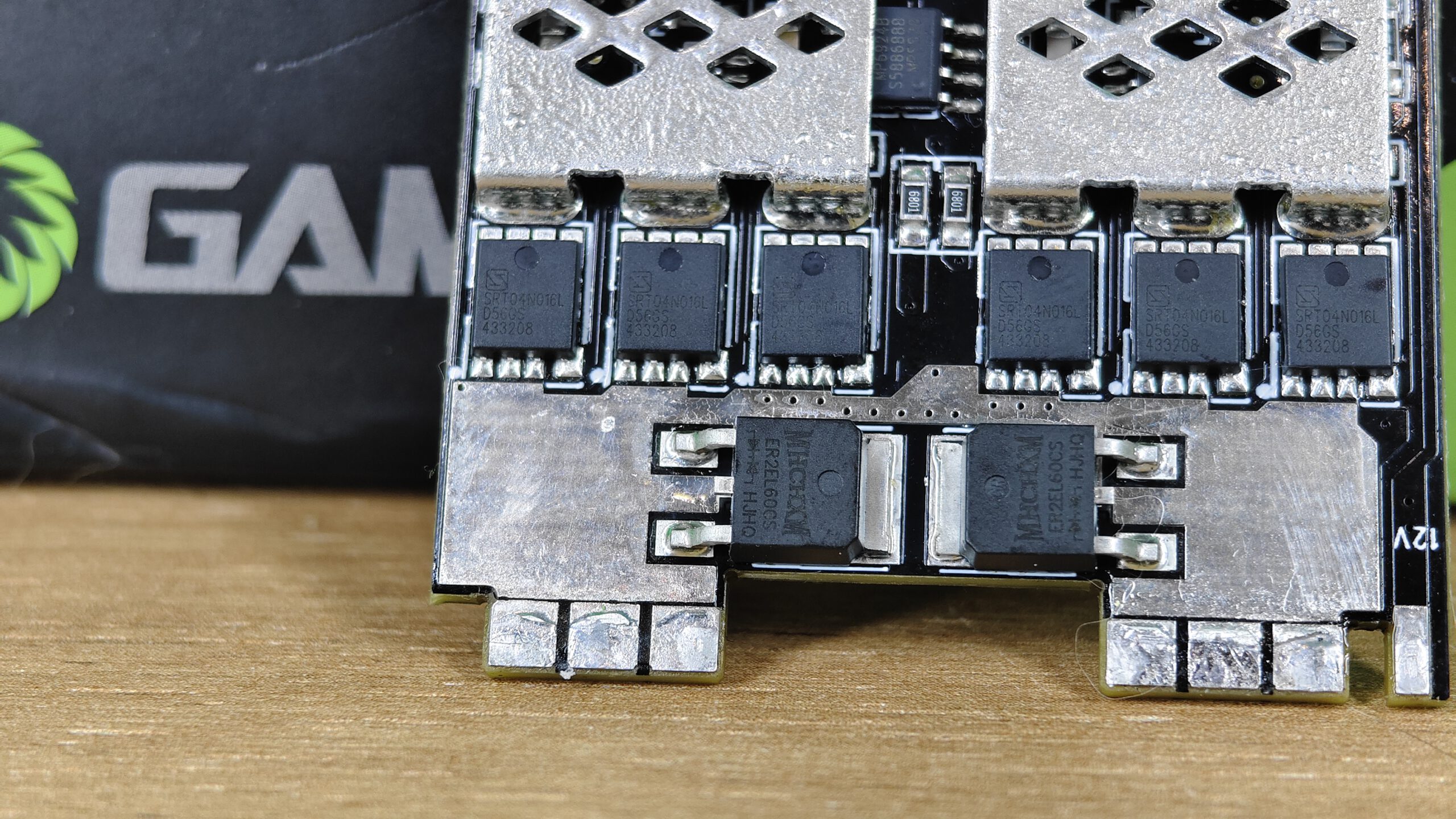

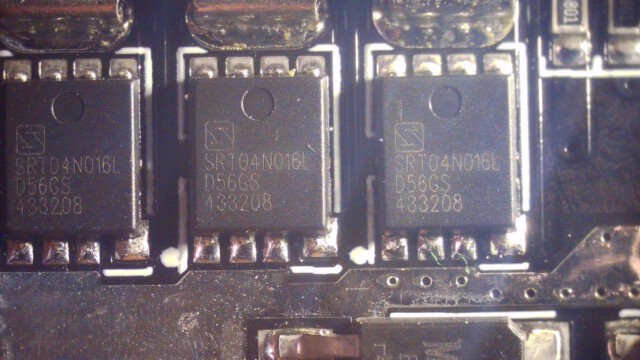

+12V MOSFETs	6x Sanrise Tech SRT04N016L

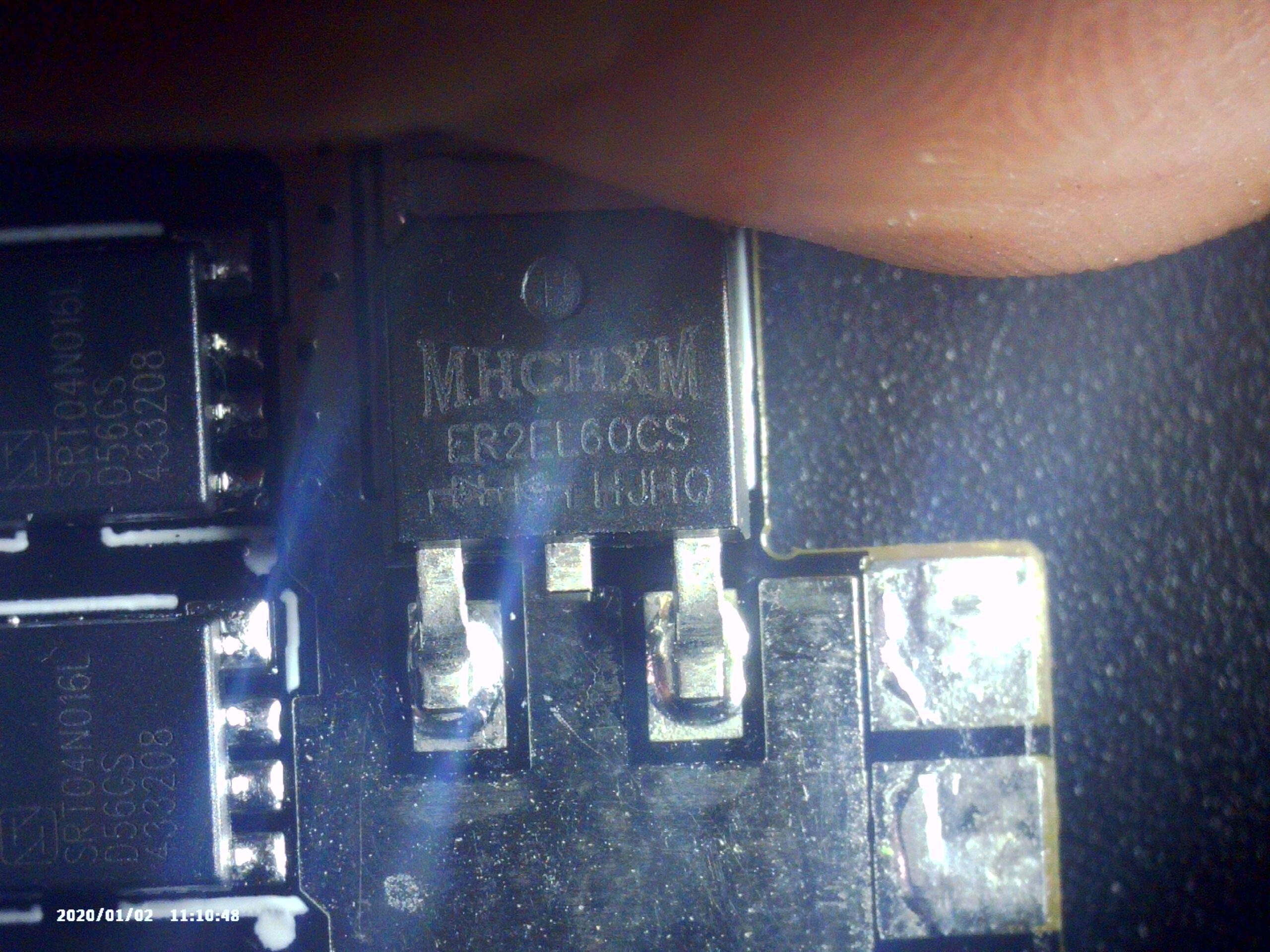

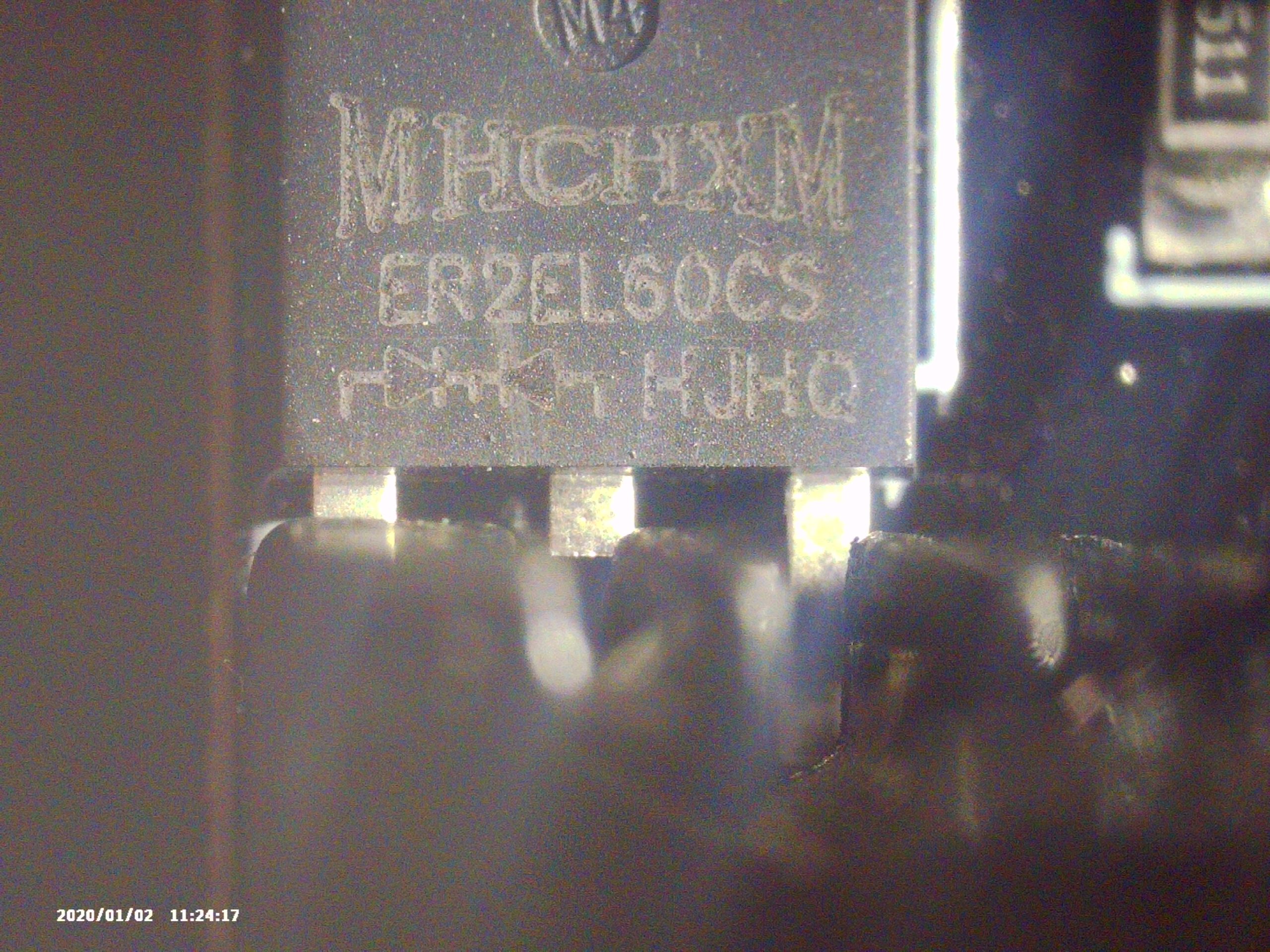

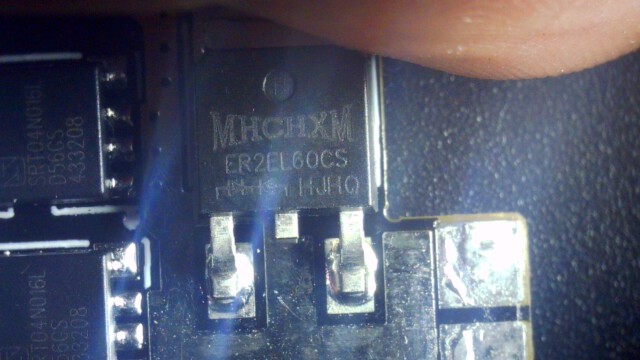

+12V Diod-Shottky	2x MHCHXM ER20L60CS

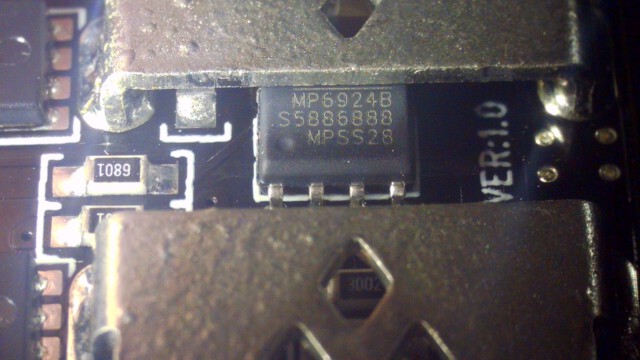

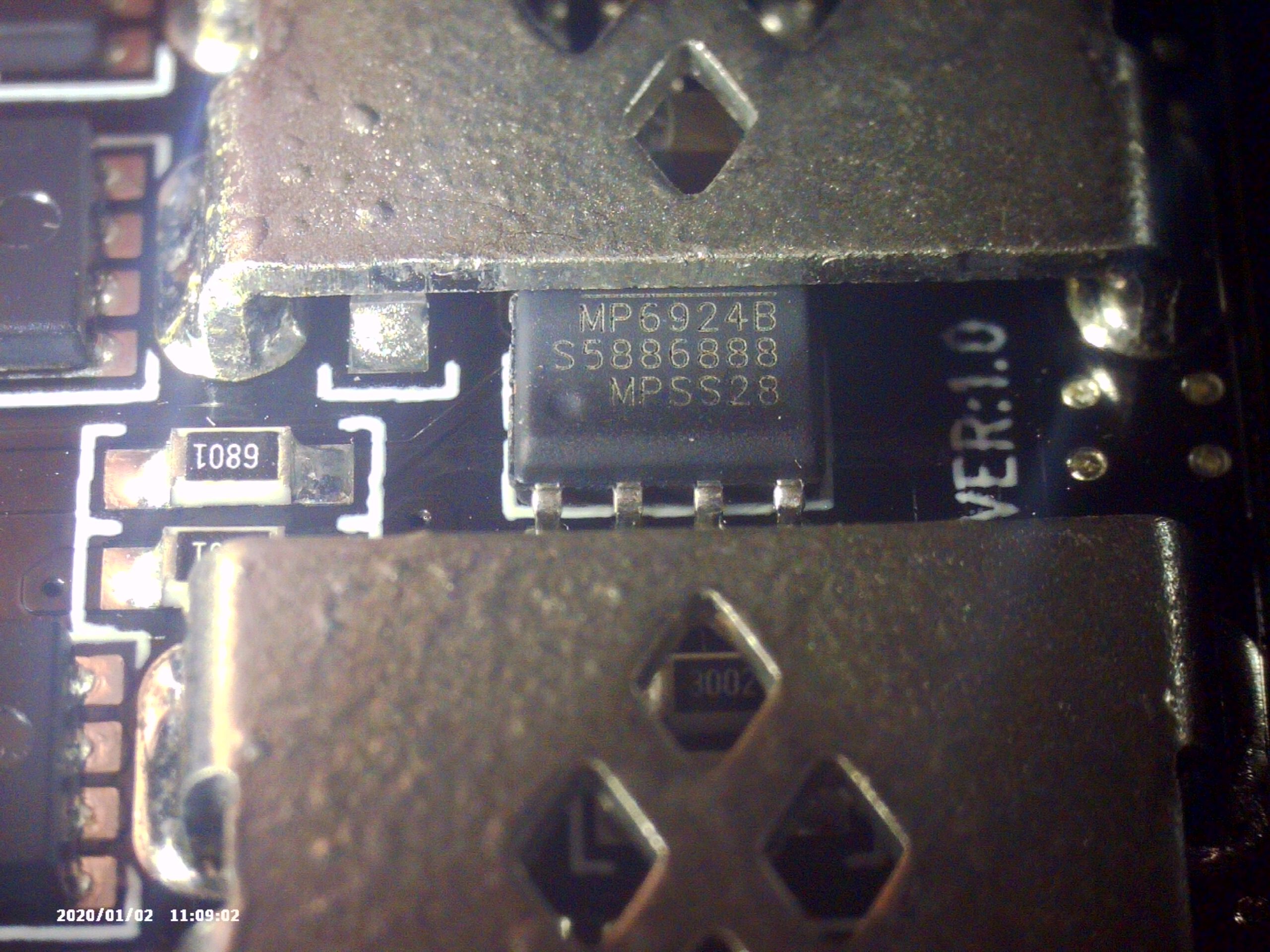

12V synchronous rectifier controller	Monolithic Power MP6924B

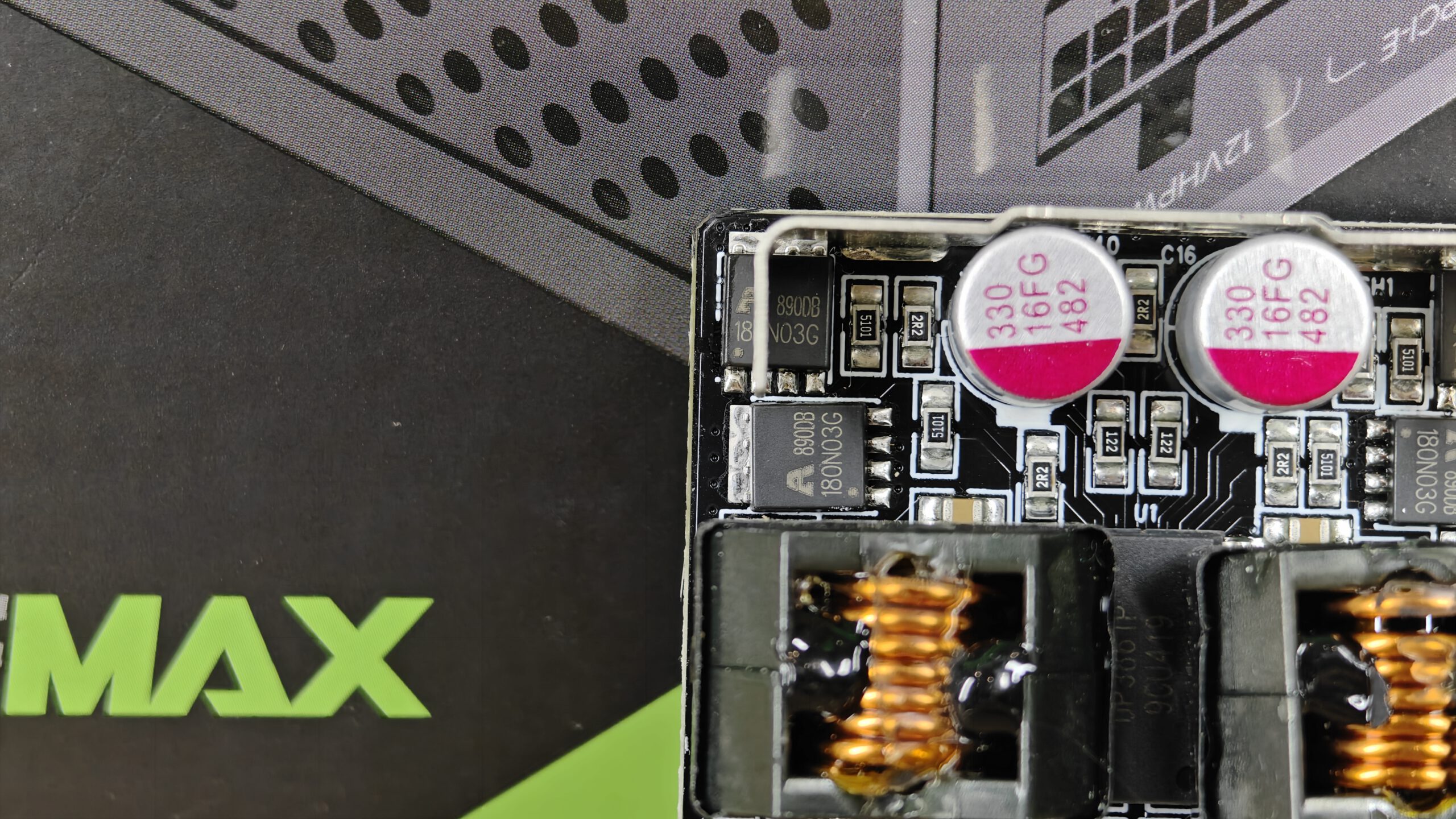

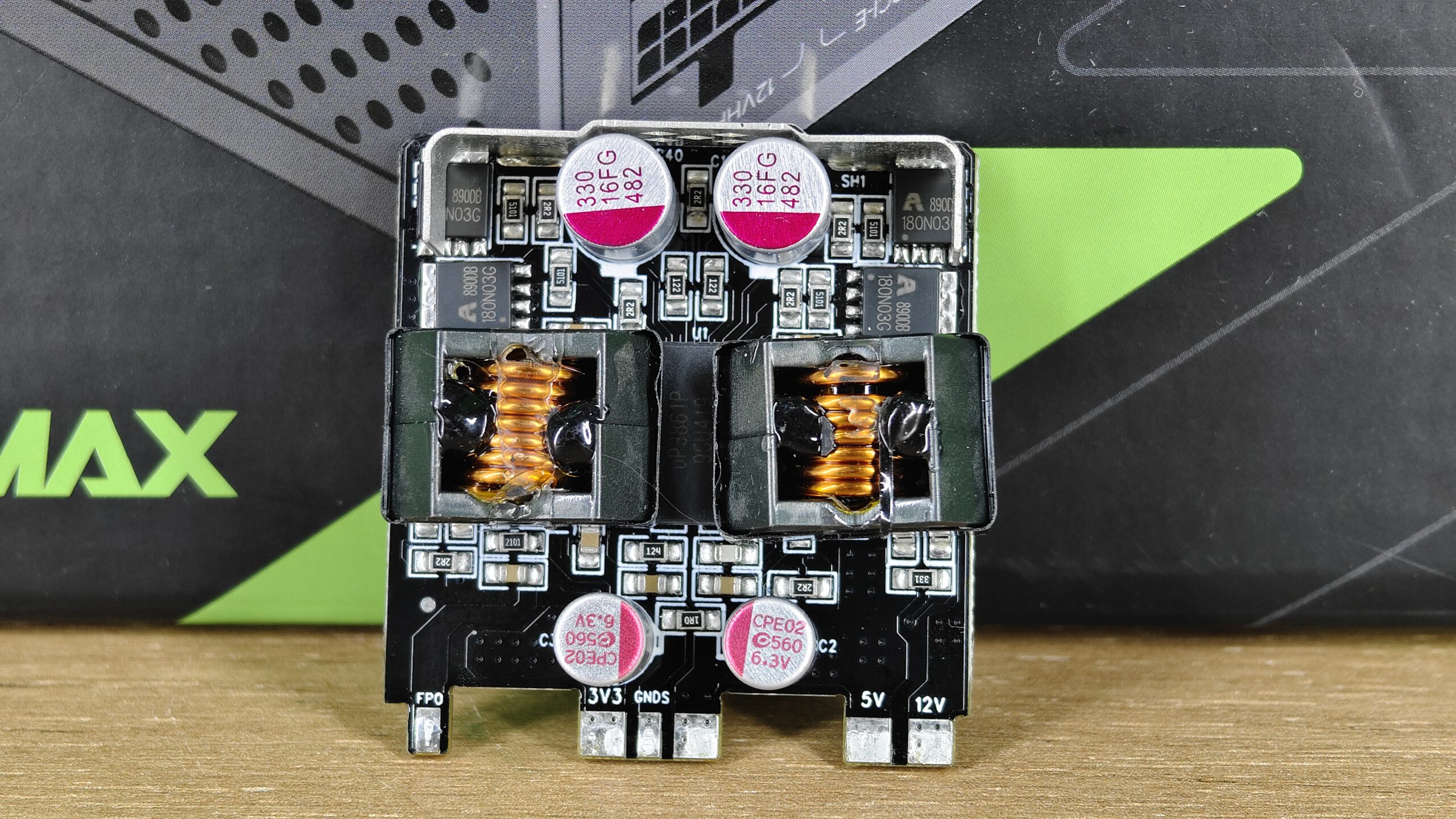

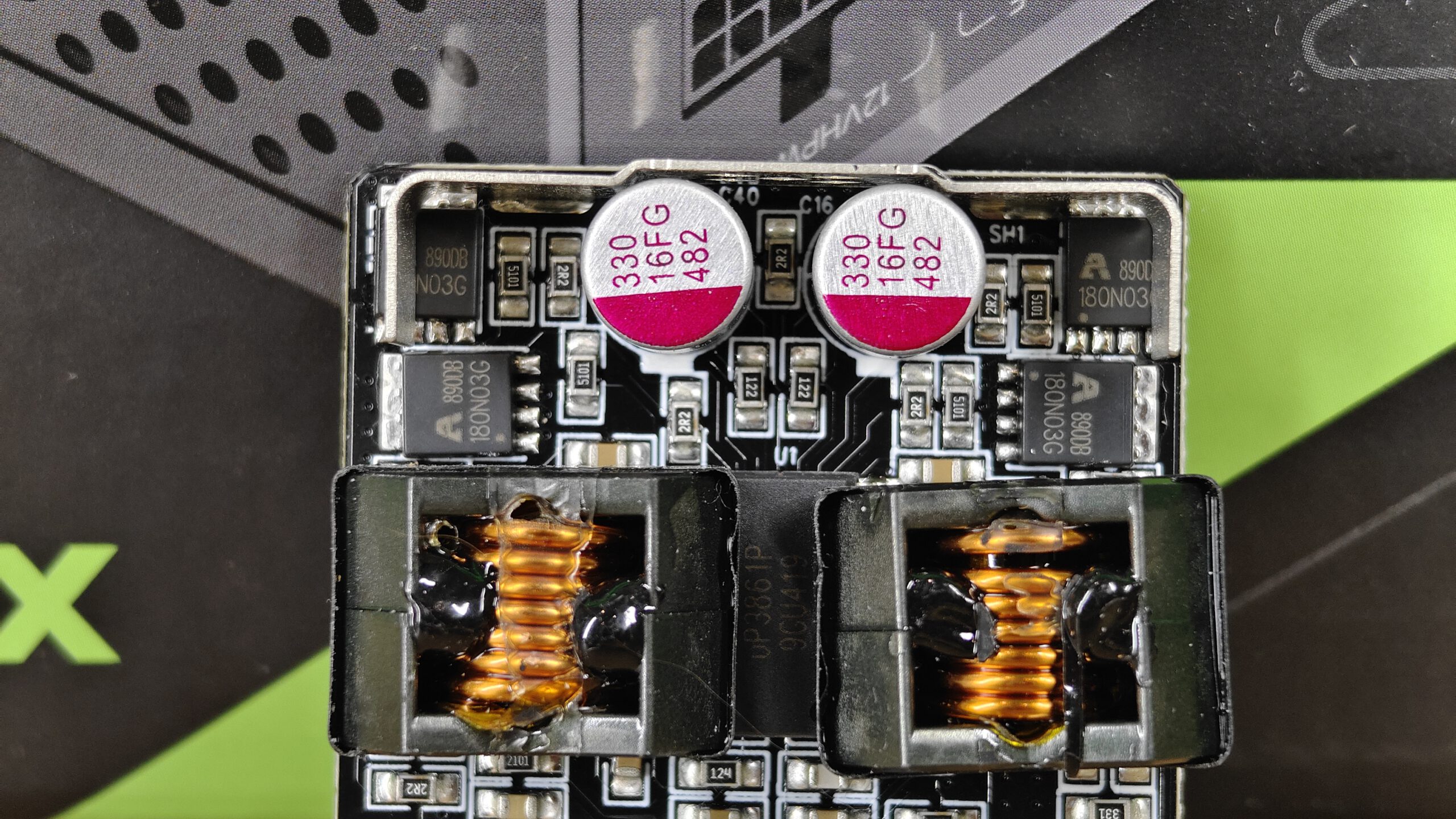

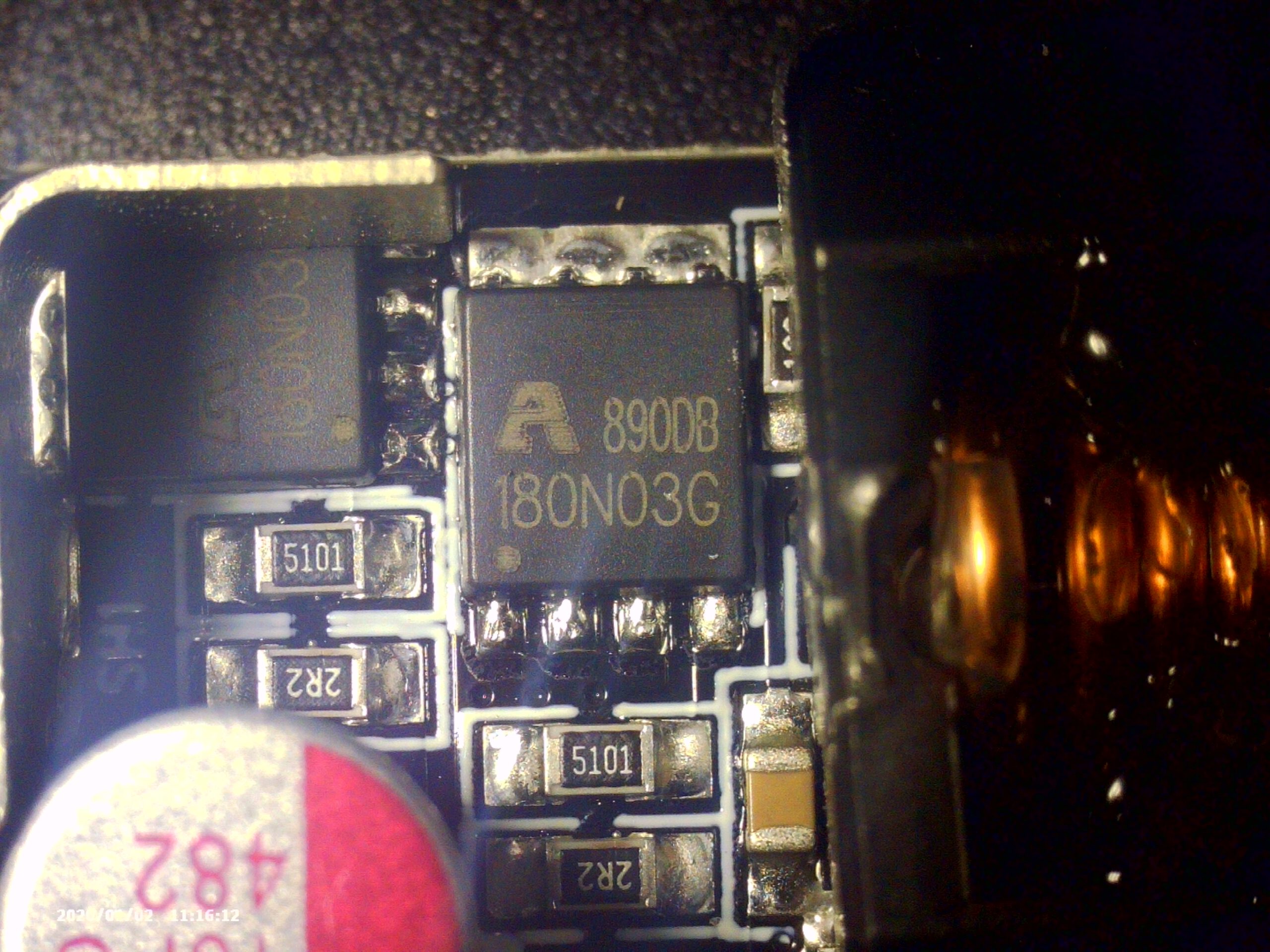

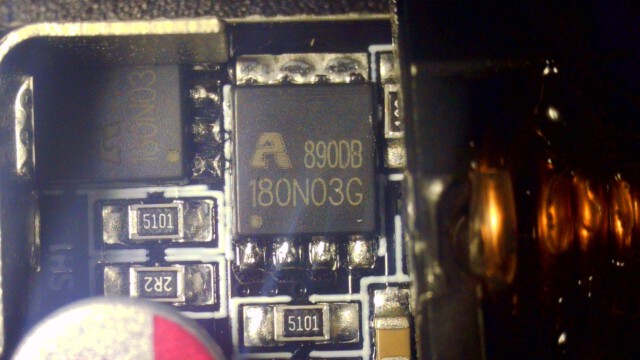

5V & 3.3V MOSFETs	4x All Power AP180N03G

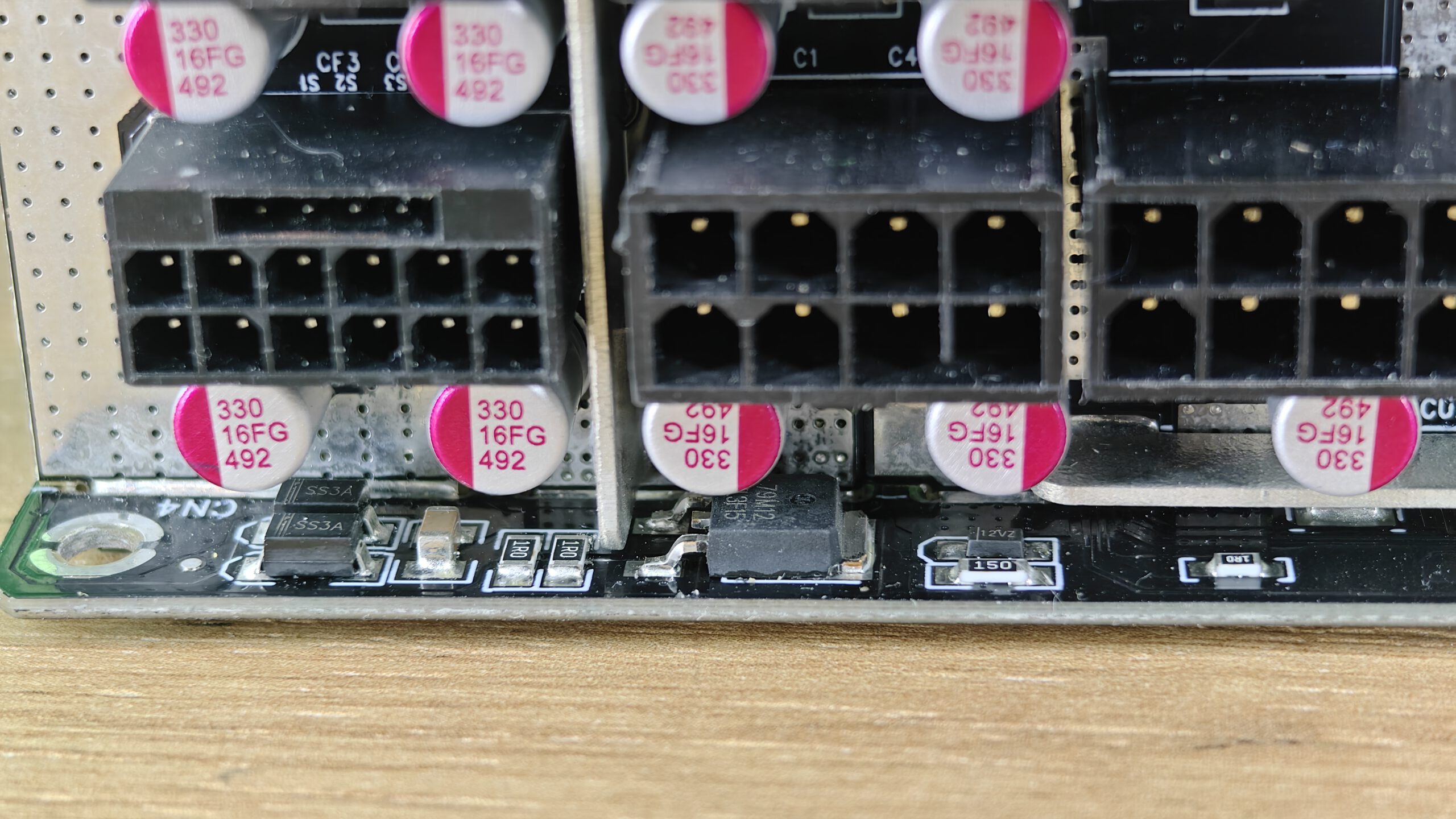

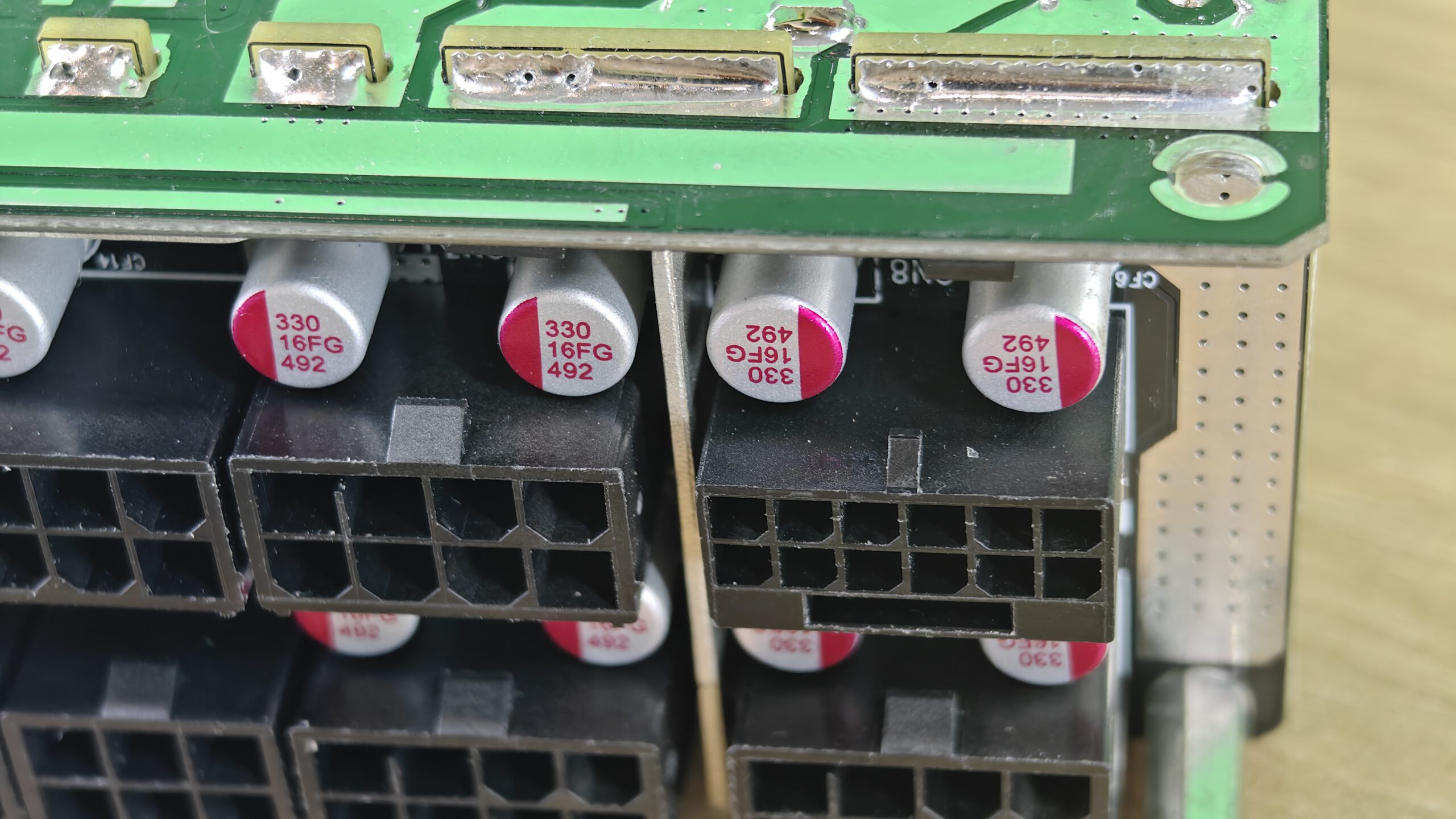

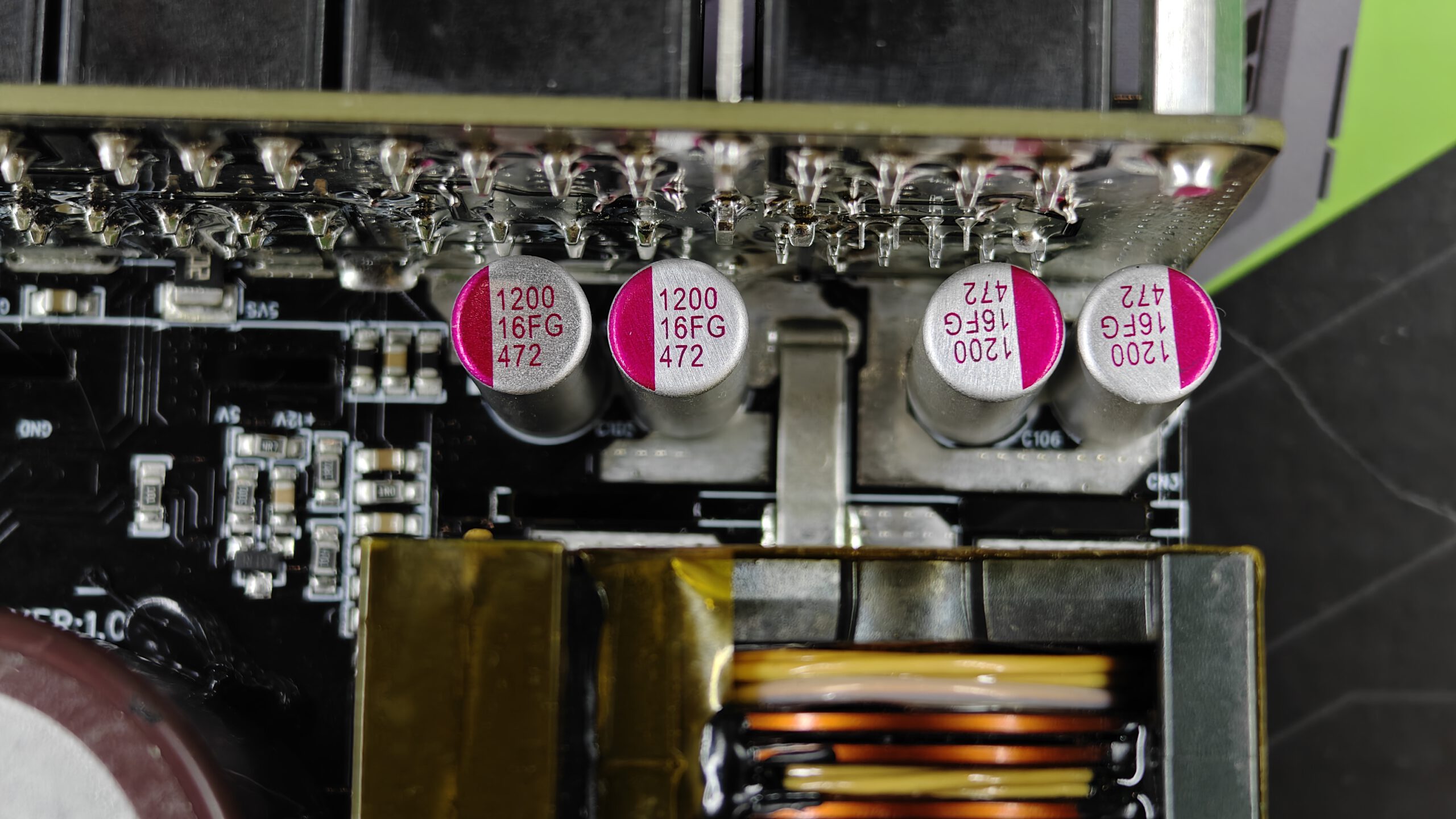

Filtering Capacitors	1x Teapo SY 1x Teapo SC

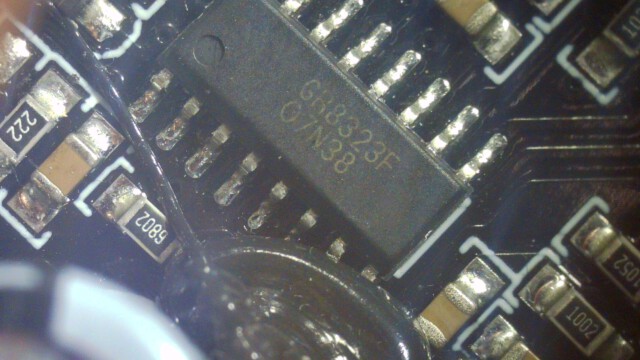

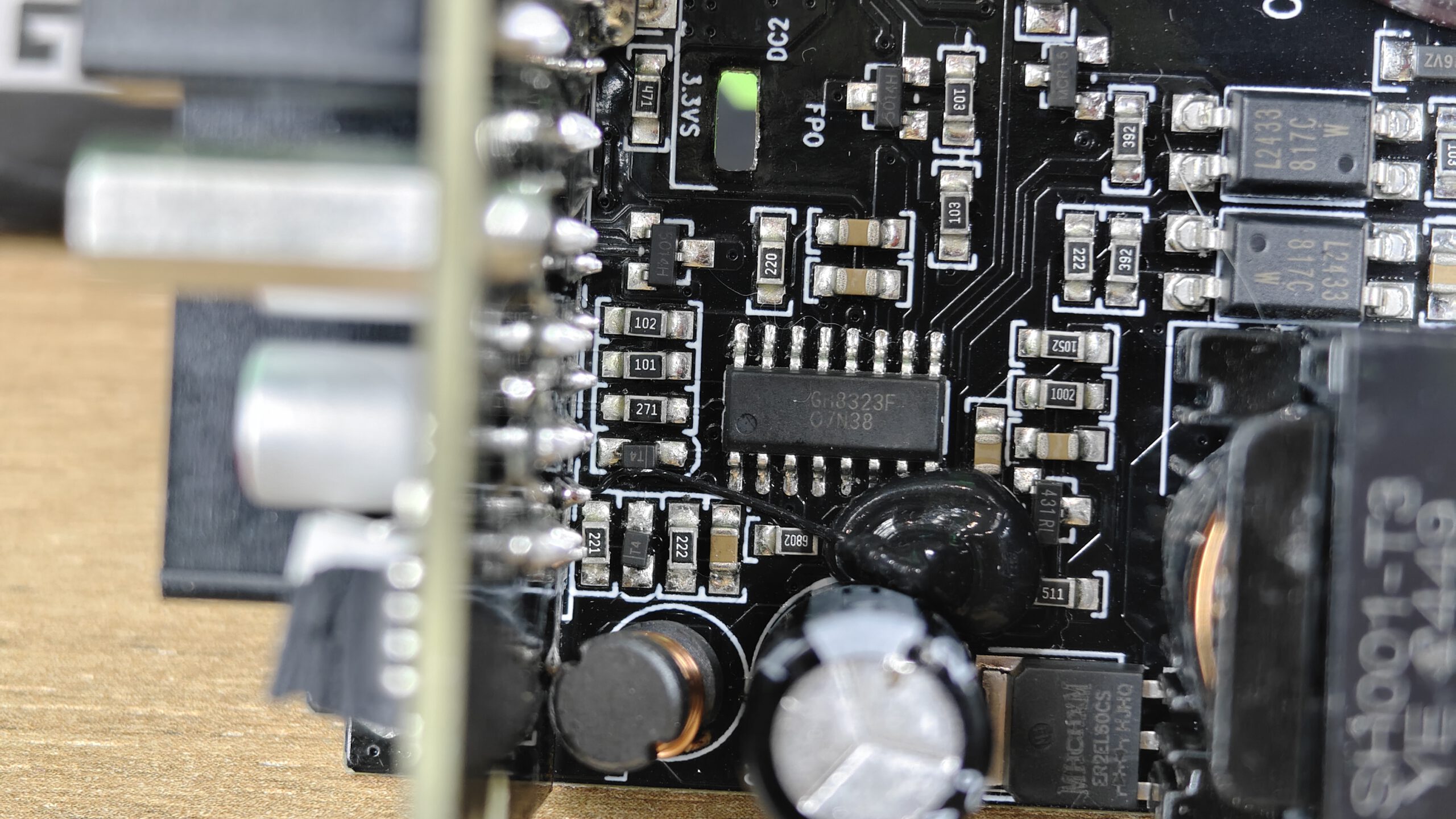

Supervisor IC	Grenergy GR8323F

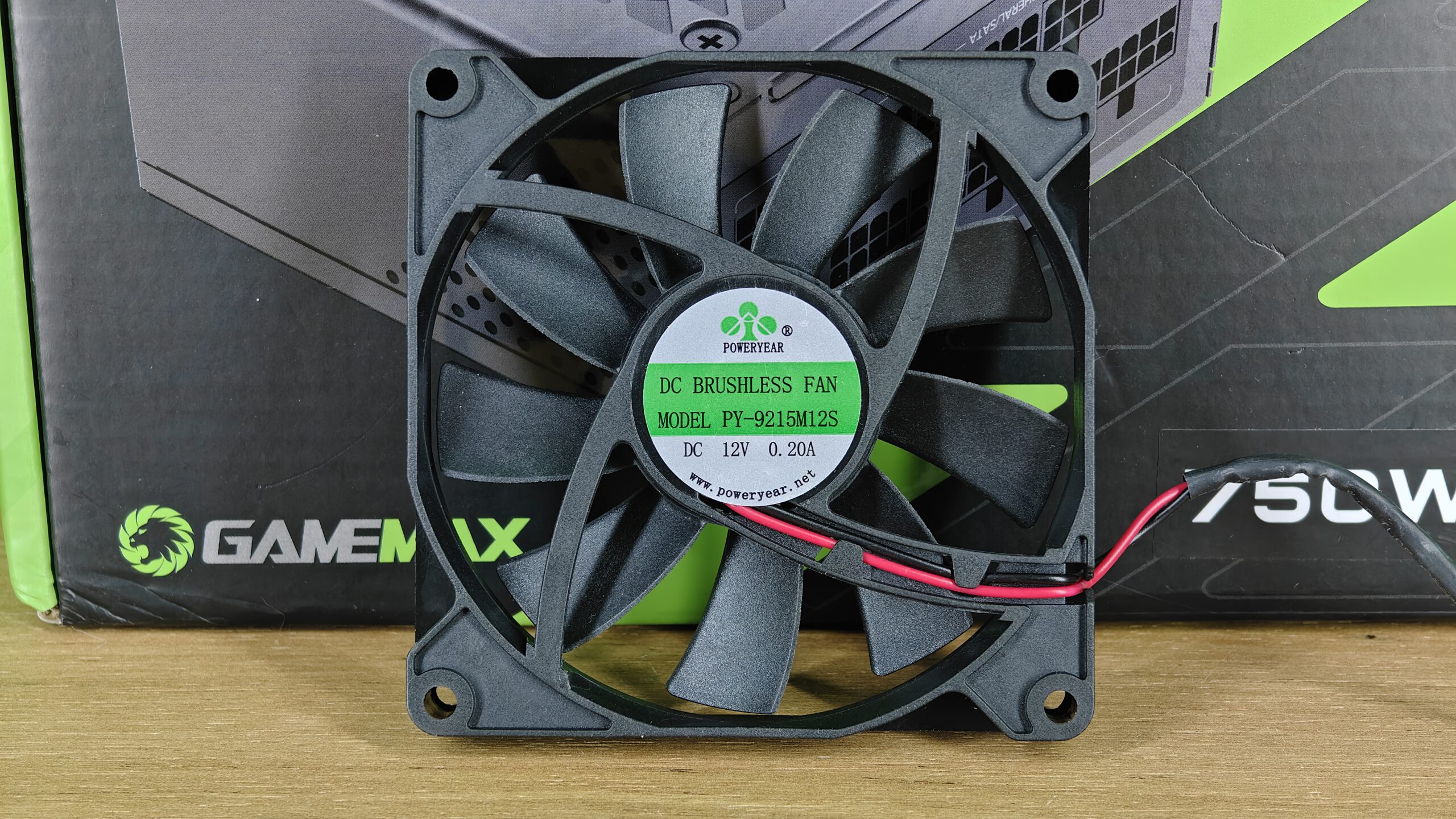

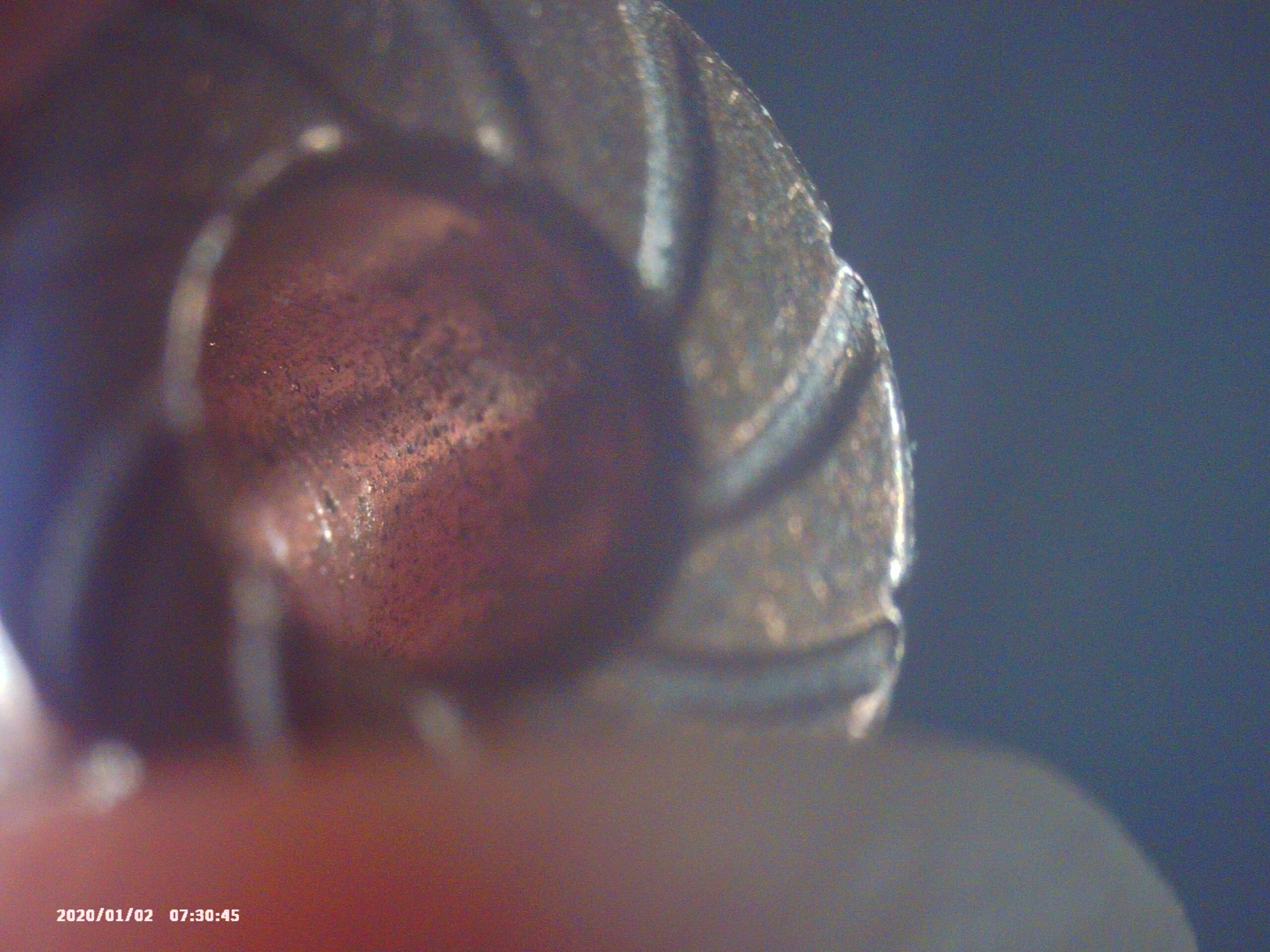

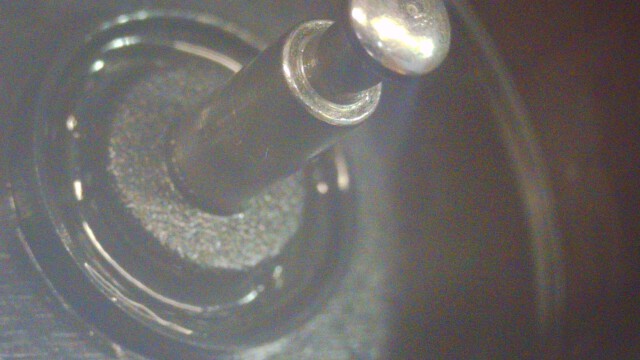

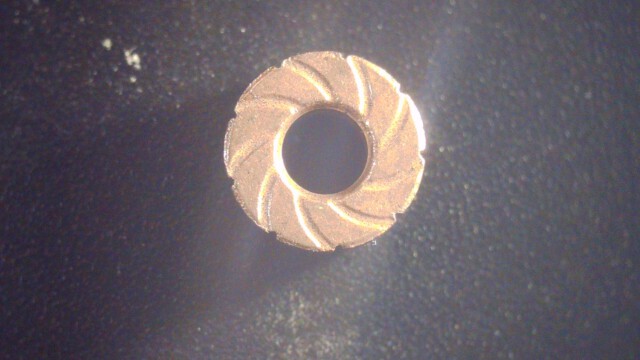

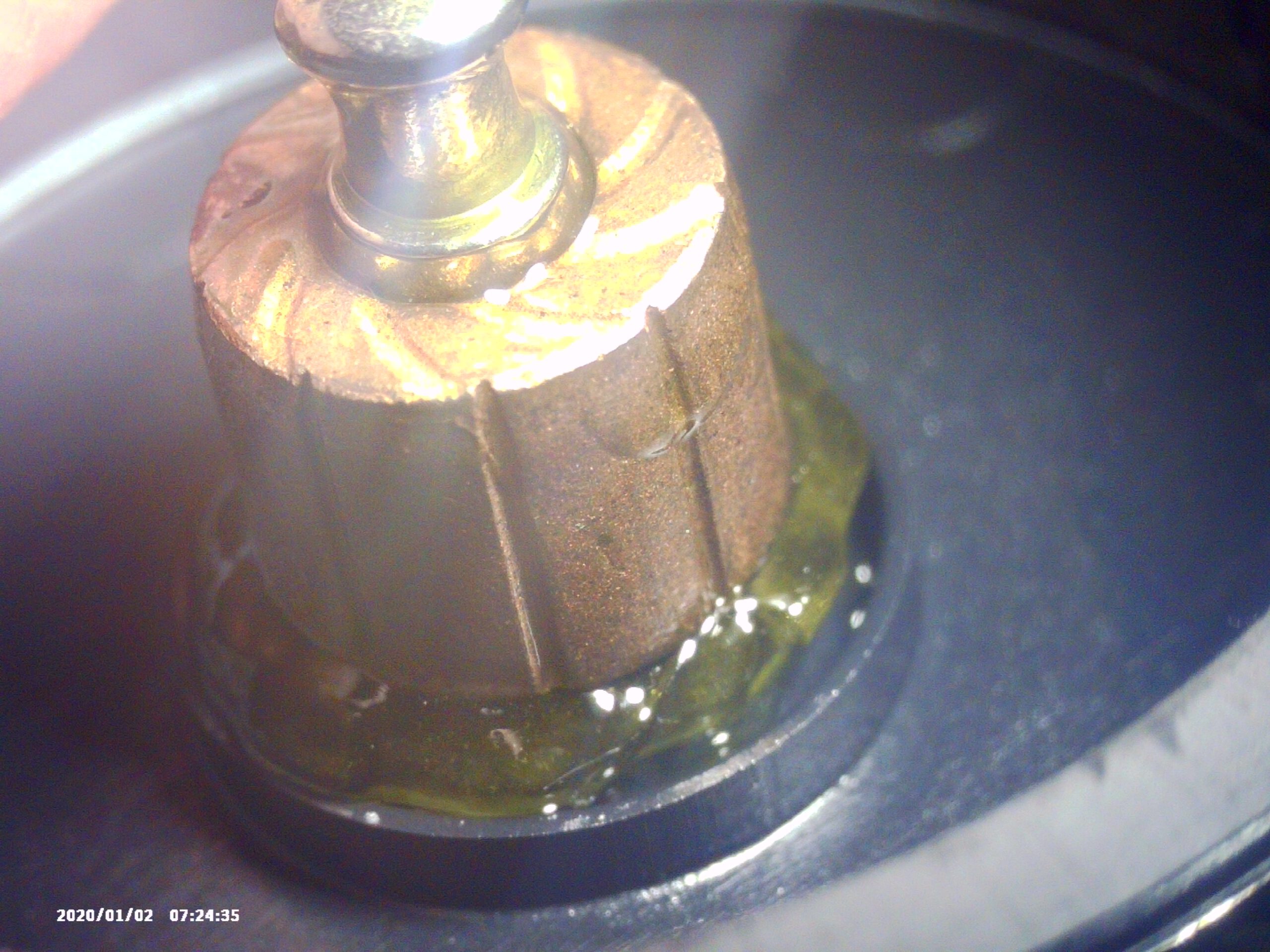

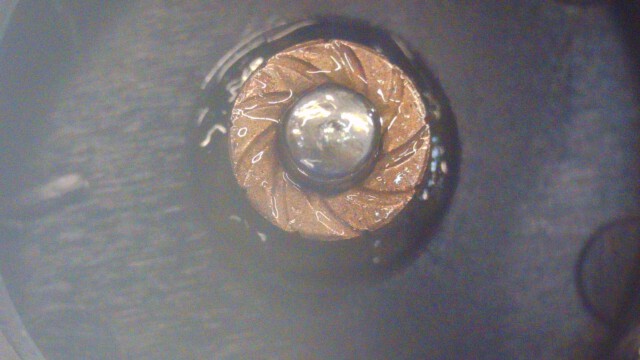

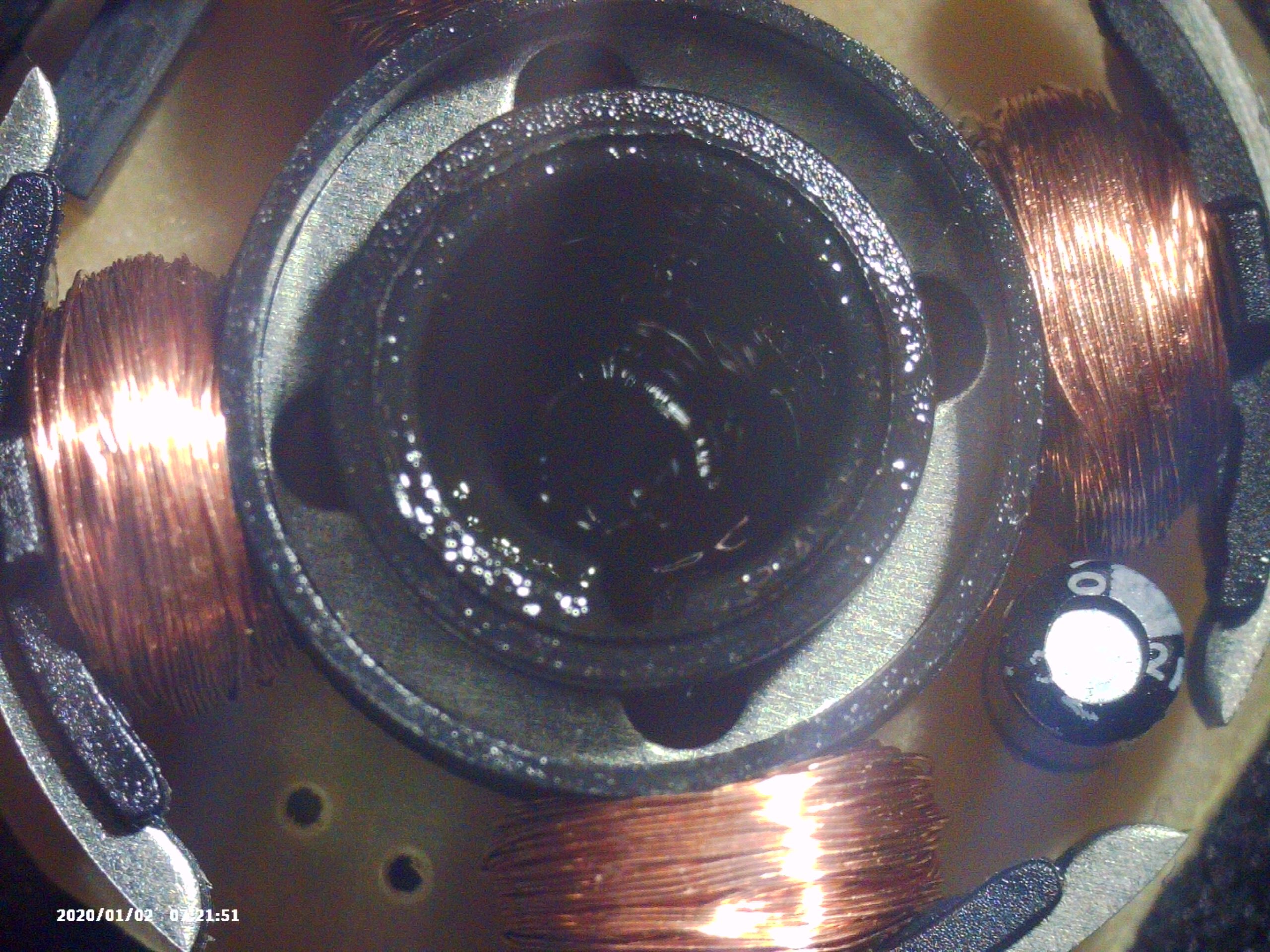

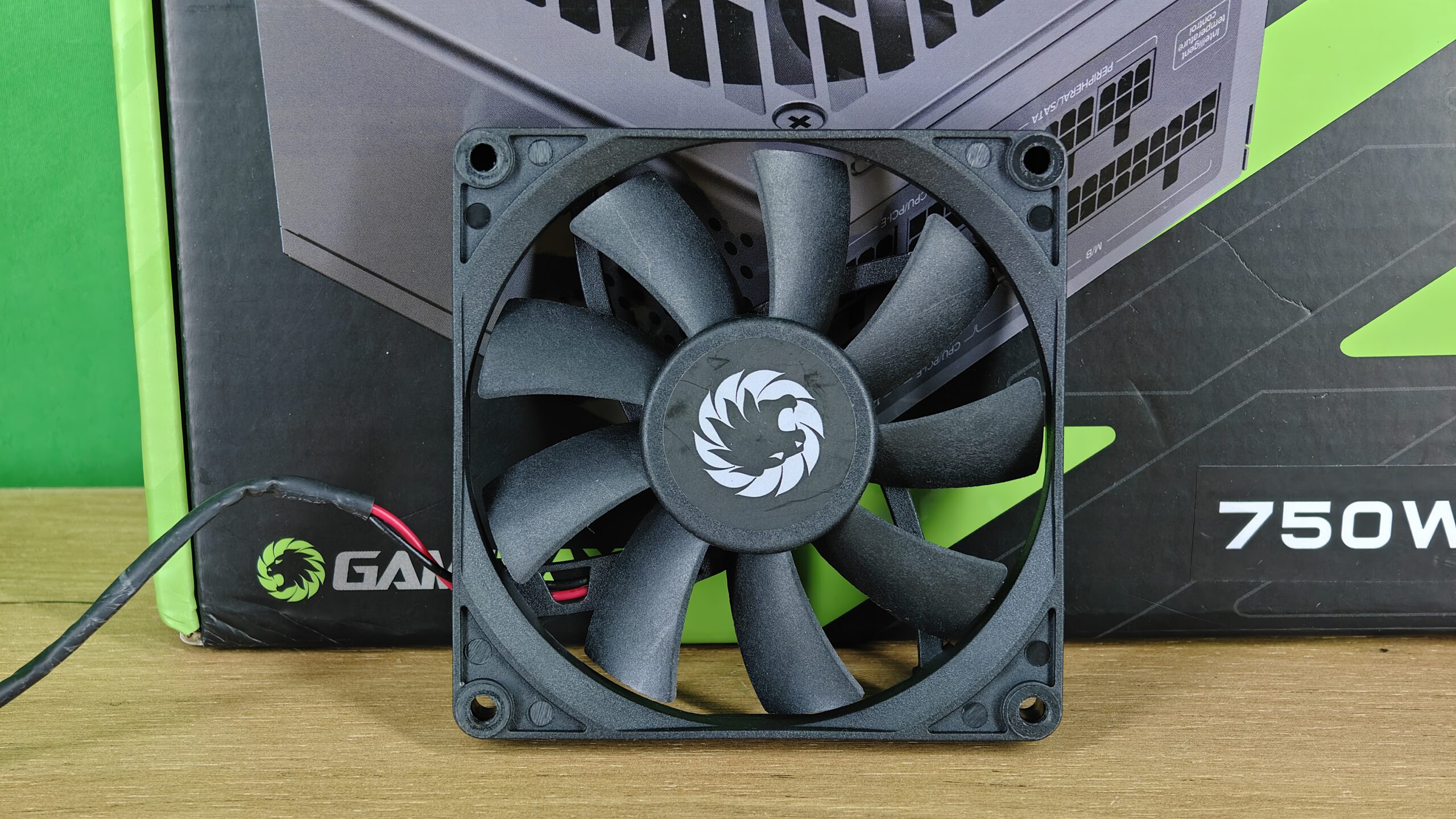

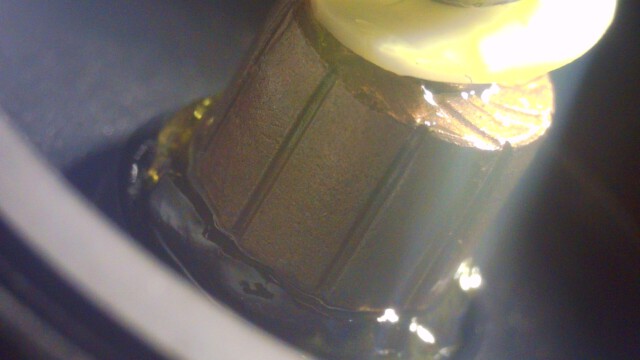

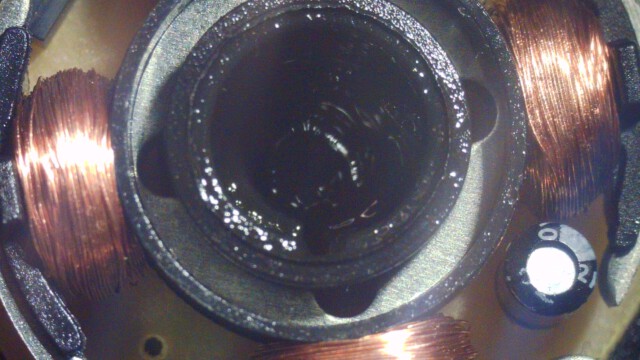

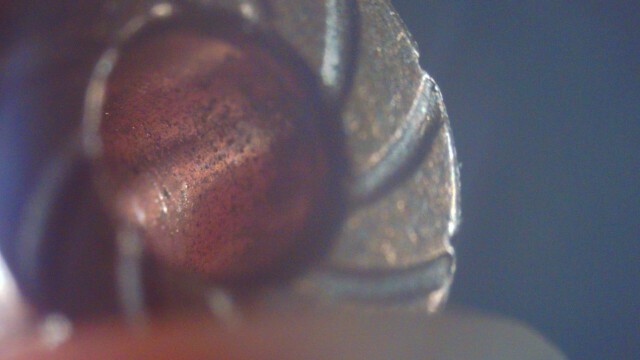

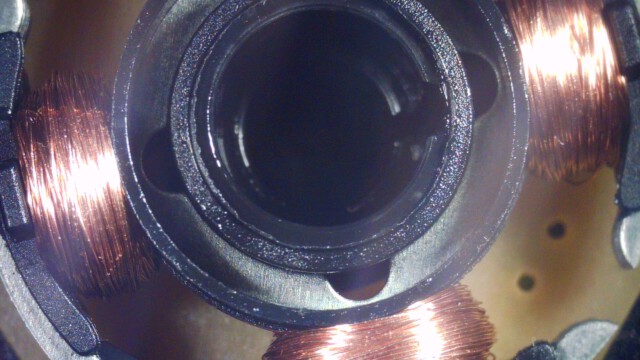

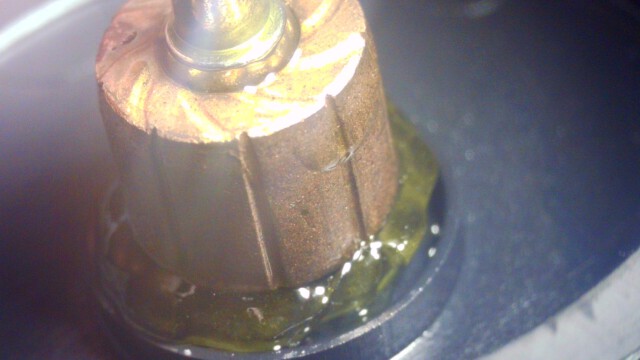

Fan Model	PowerYear PY-9215M12S Rifle

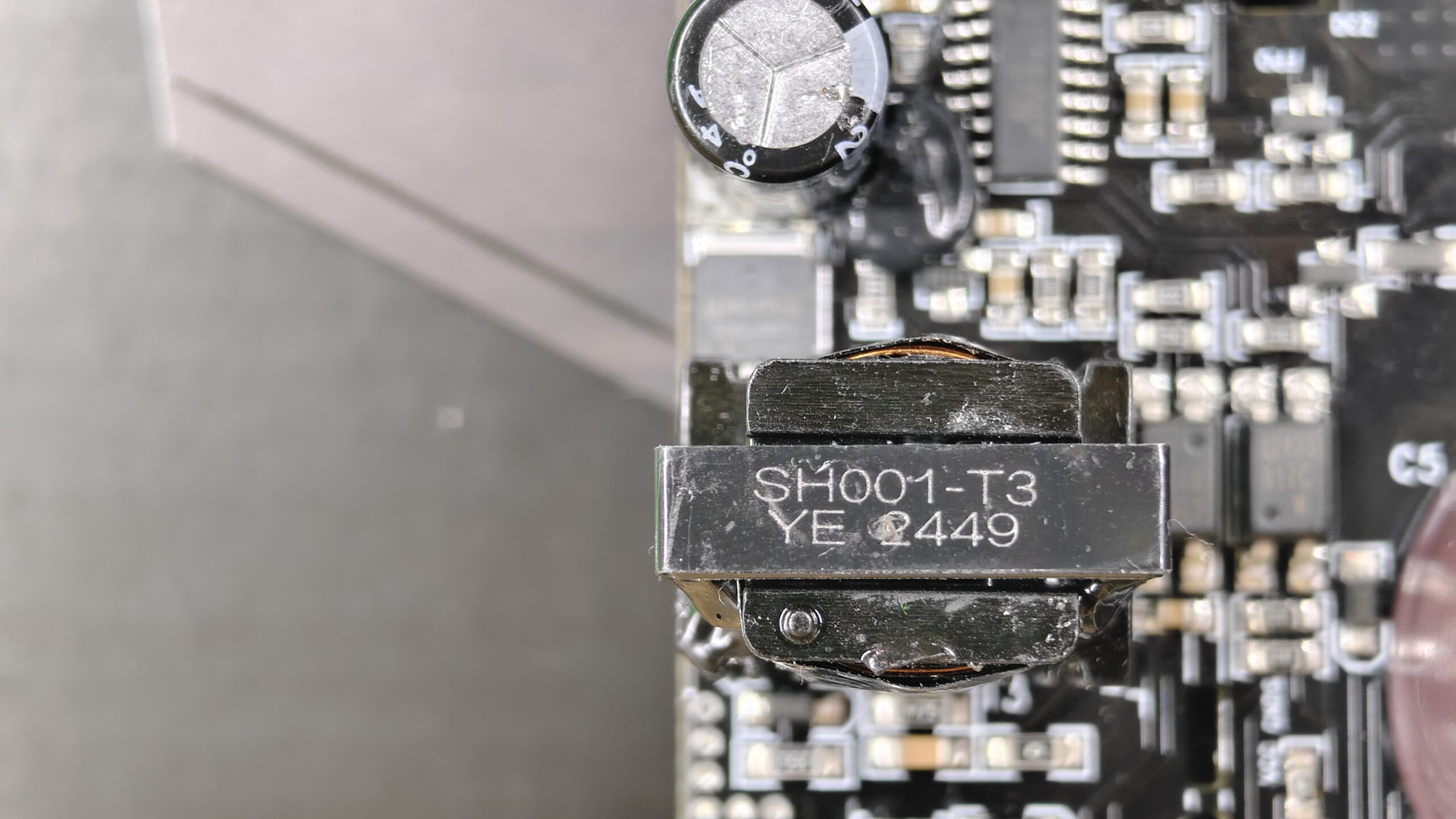

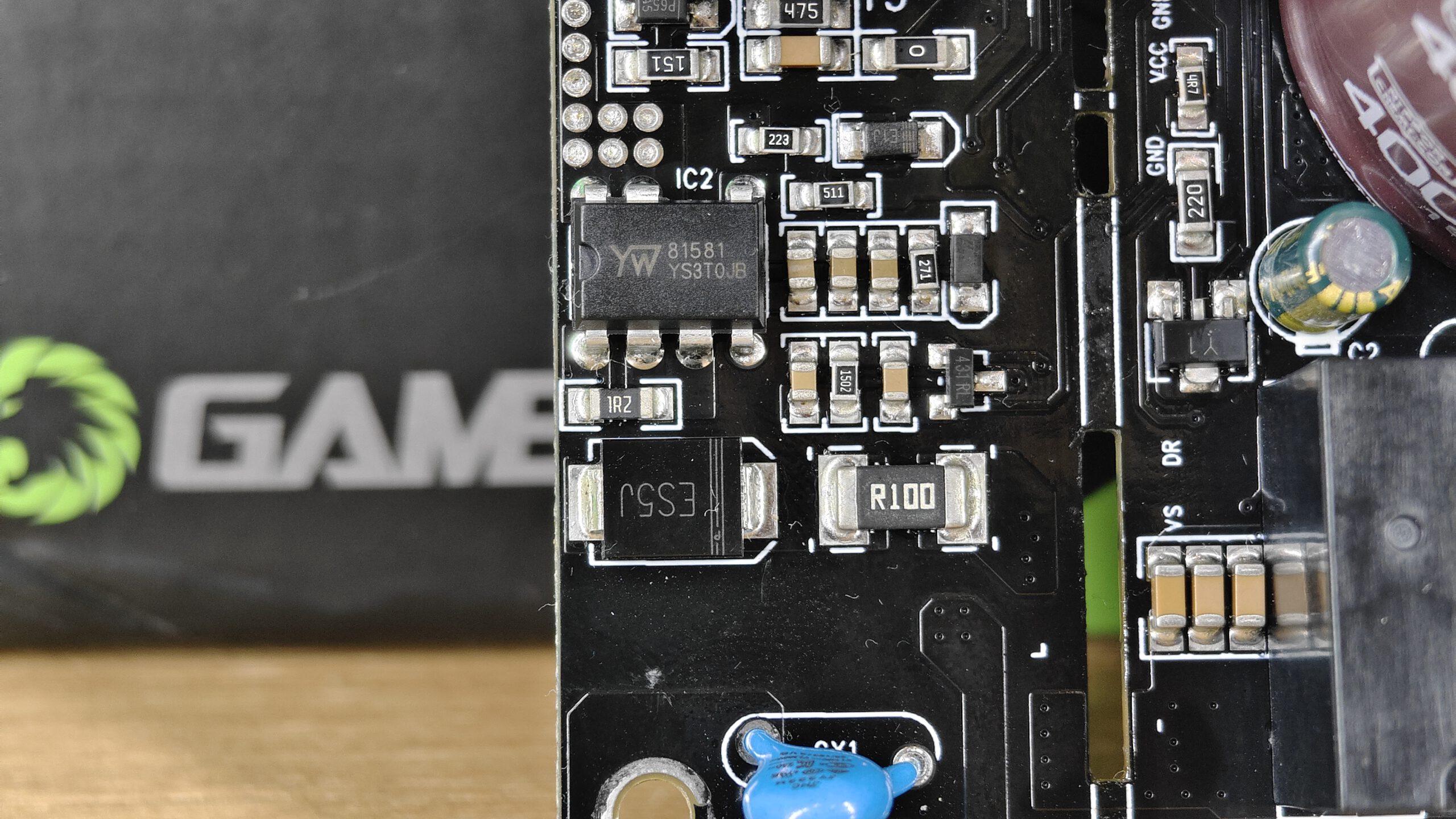

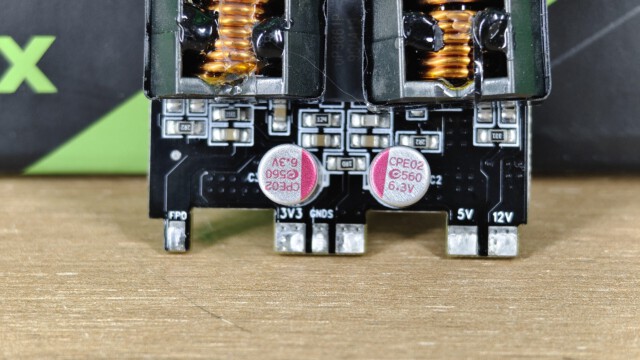

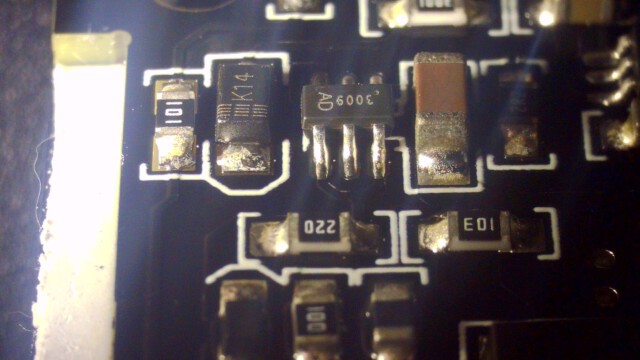

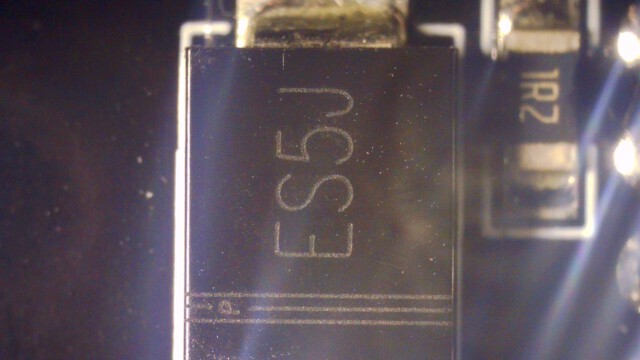

5VSB Circuit

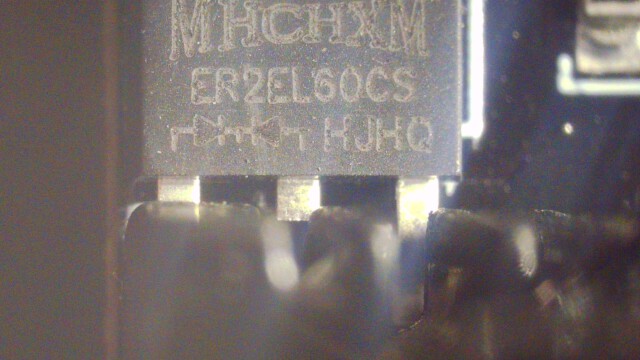

Rectifier	1x MHCHXM ER20L60CS

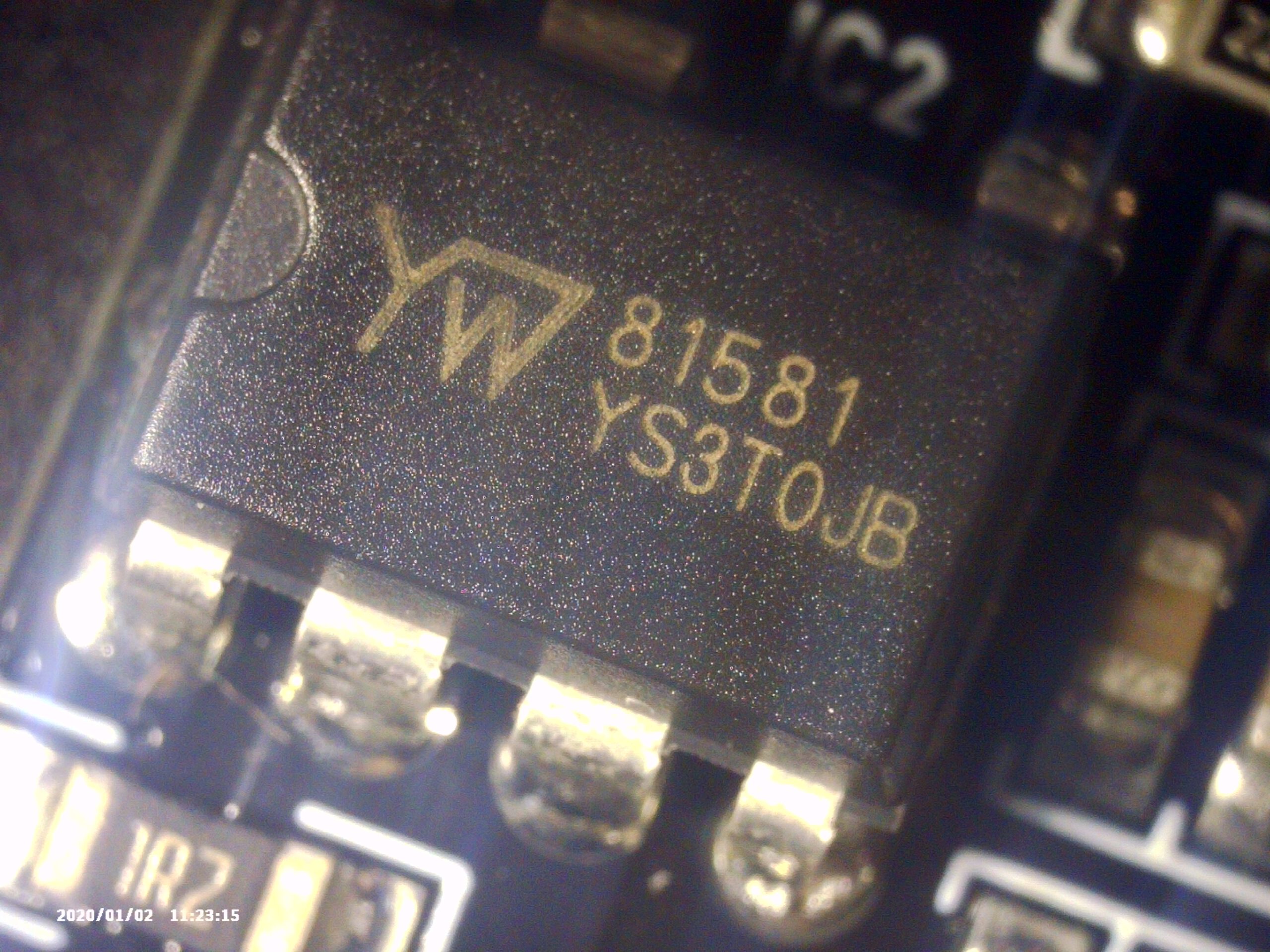

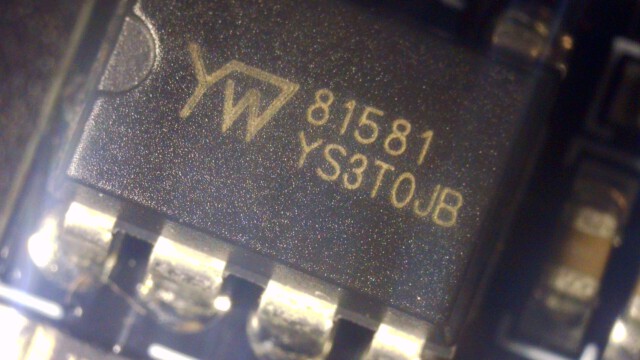

Standby PWM Controller	Youwang Electronics 81581

1из8

1из46

1из30

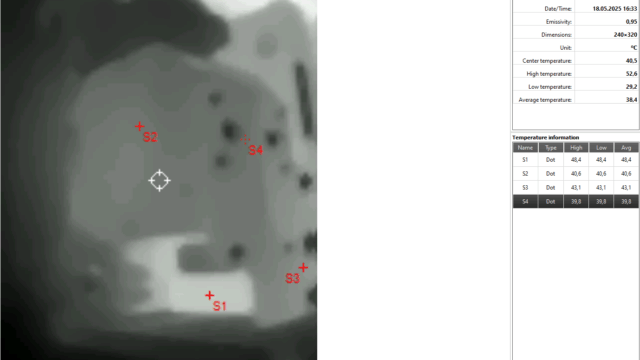

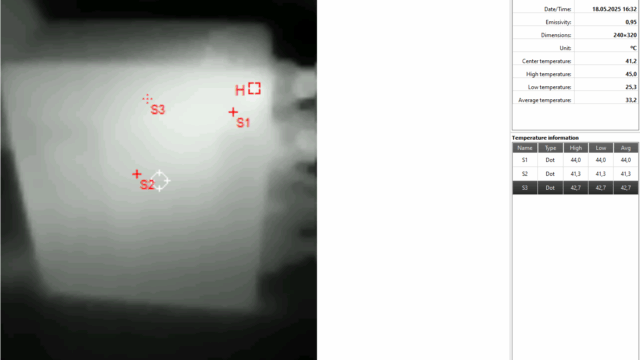

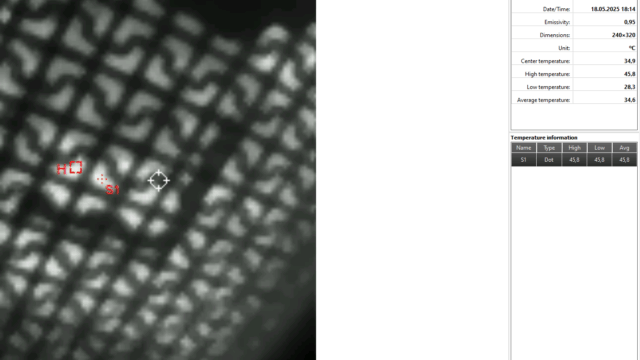

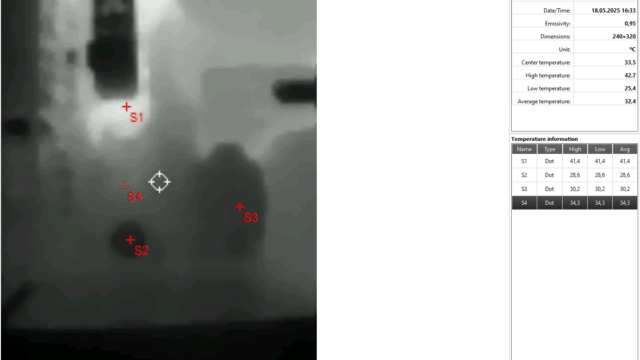

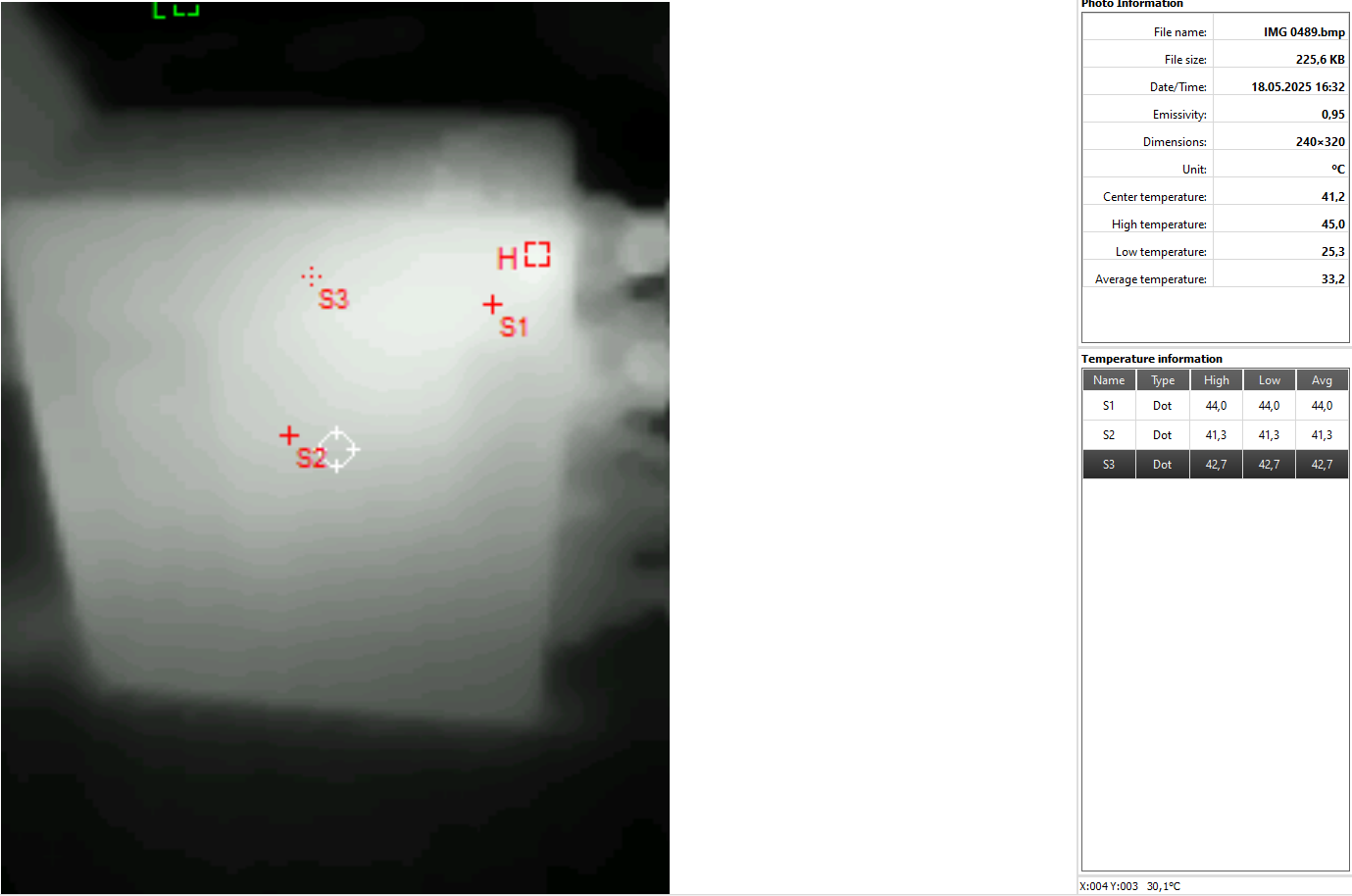

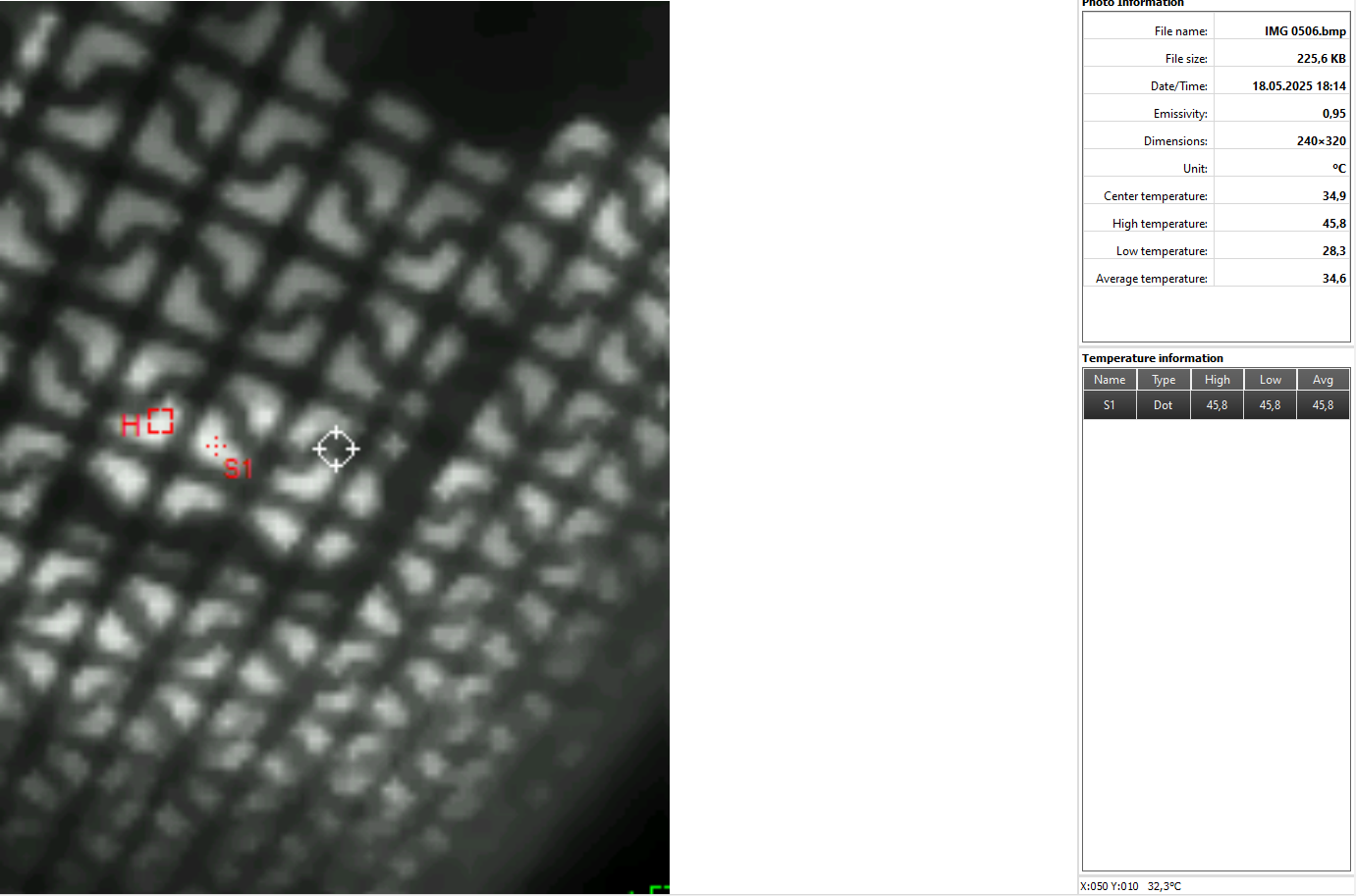

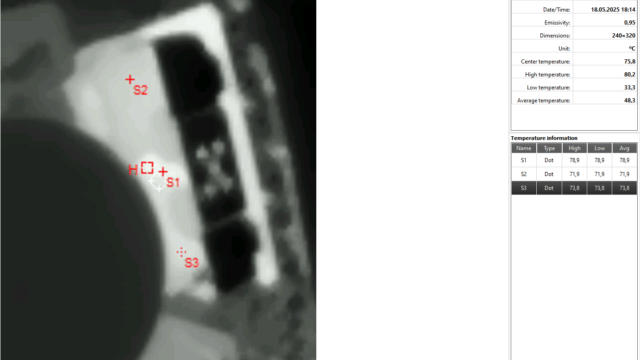

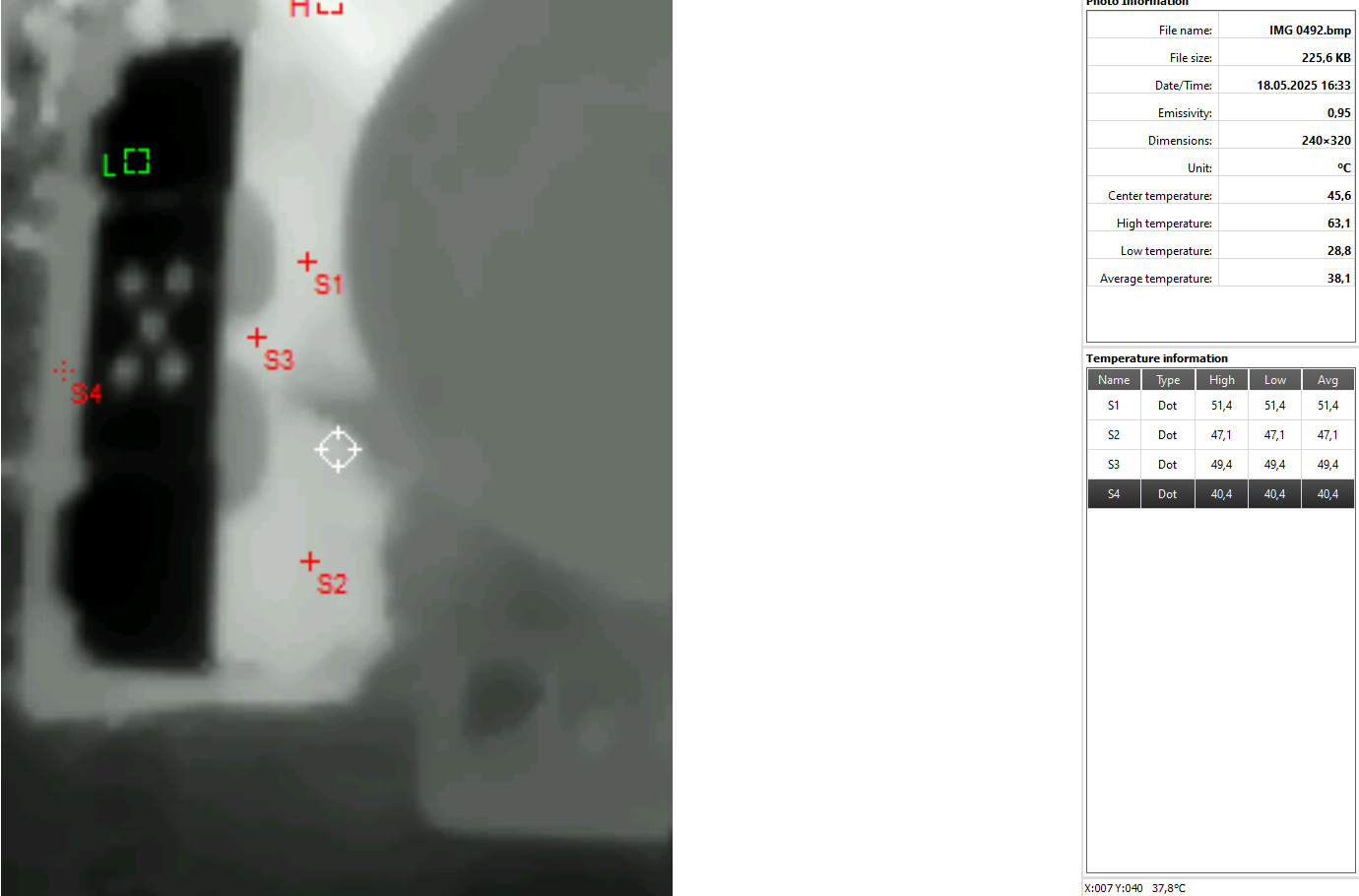

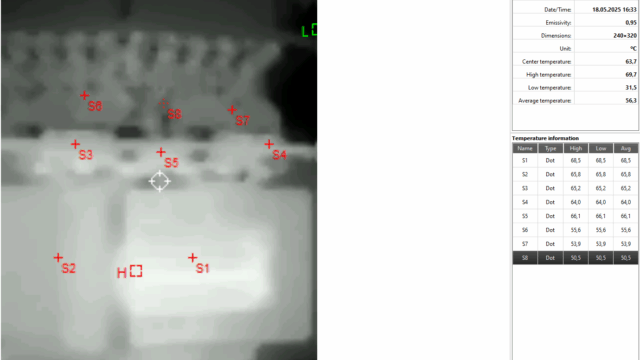

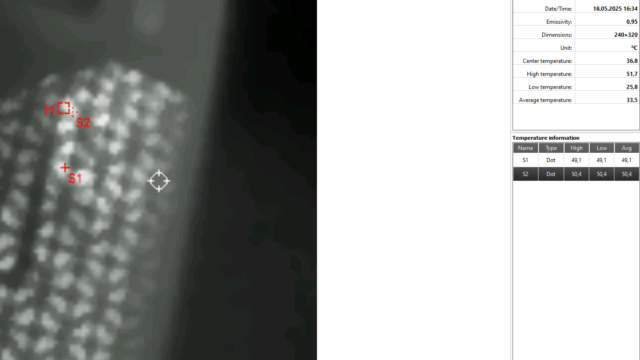

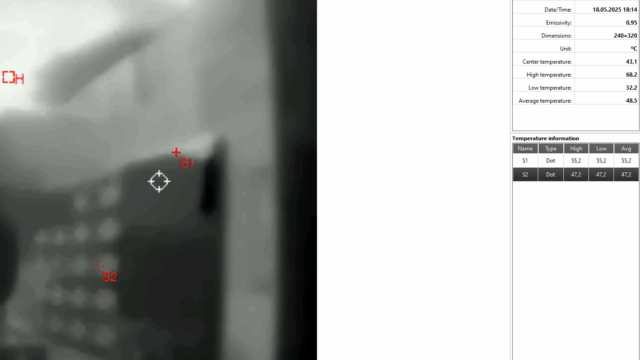

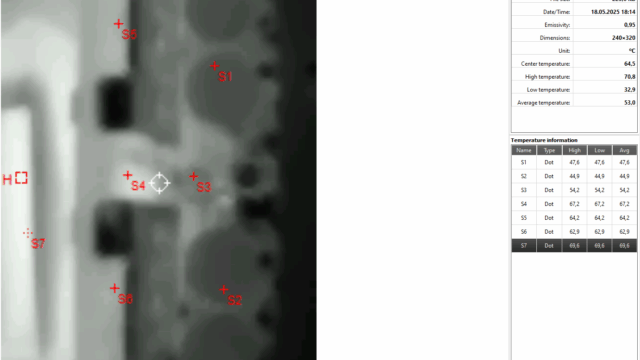

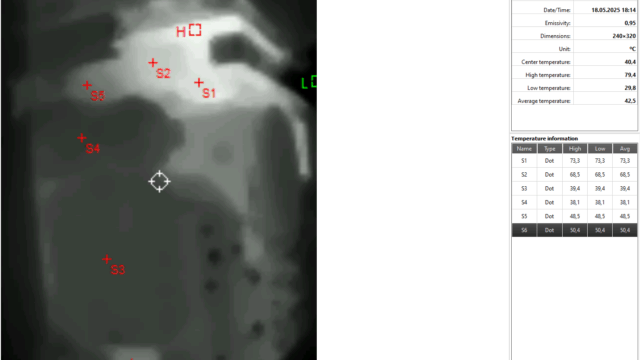

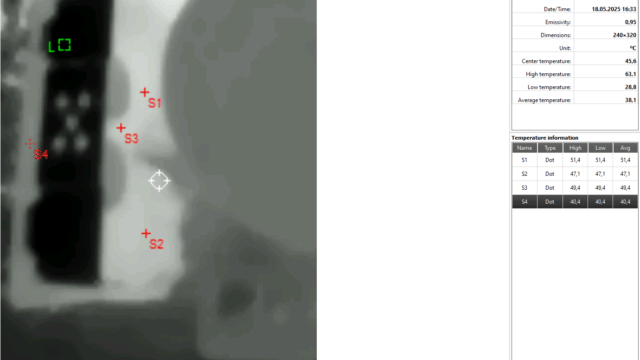

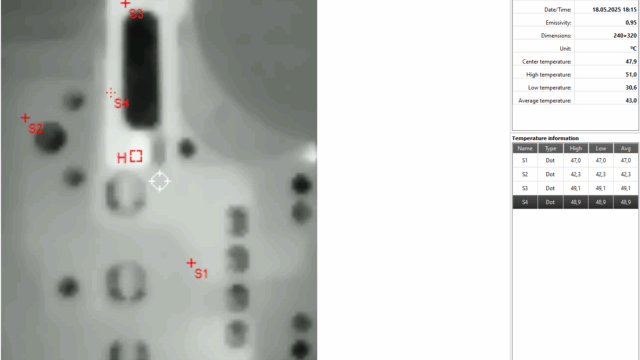

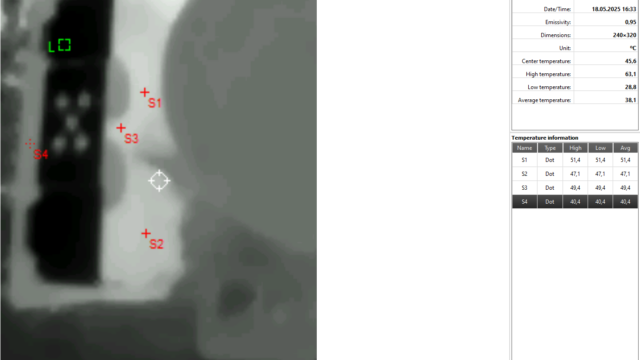

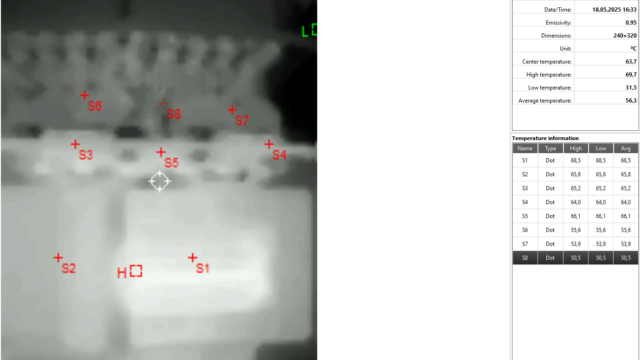

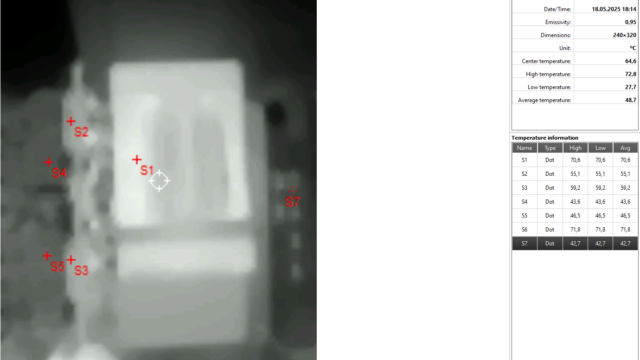

Температура при нагрузке в 150W без вентилятора:

1из8

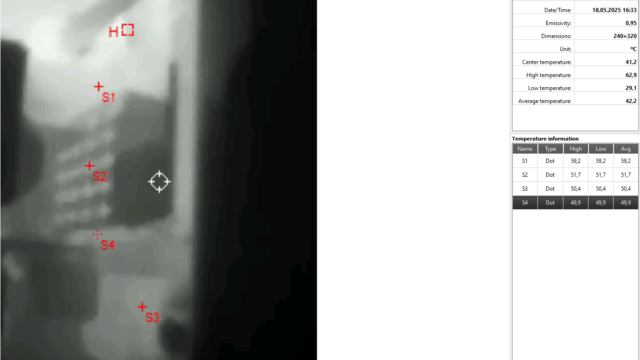

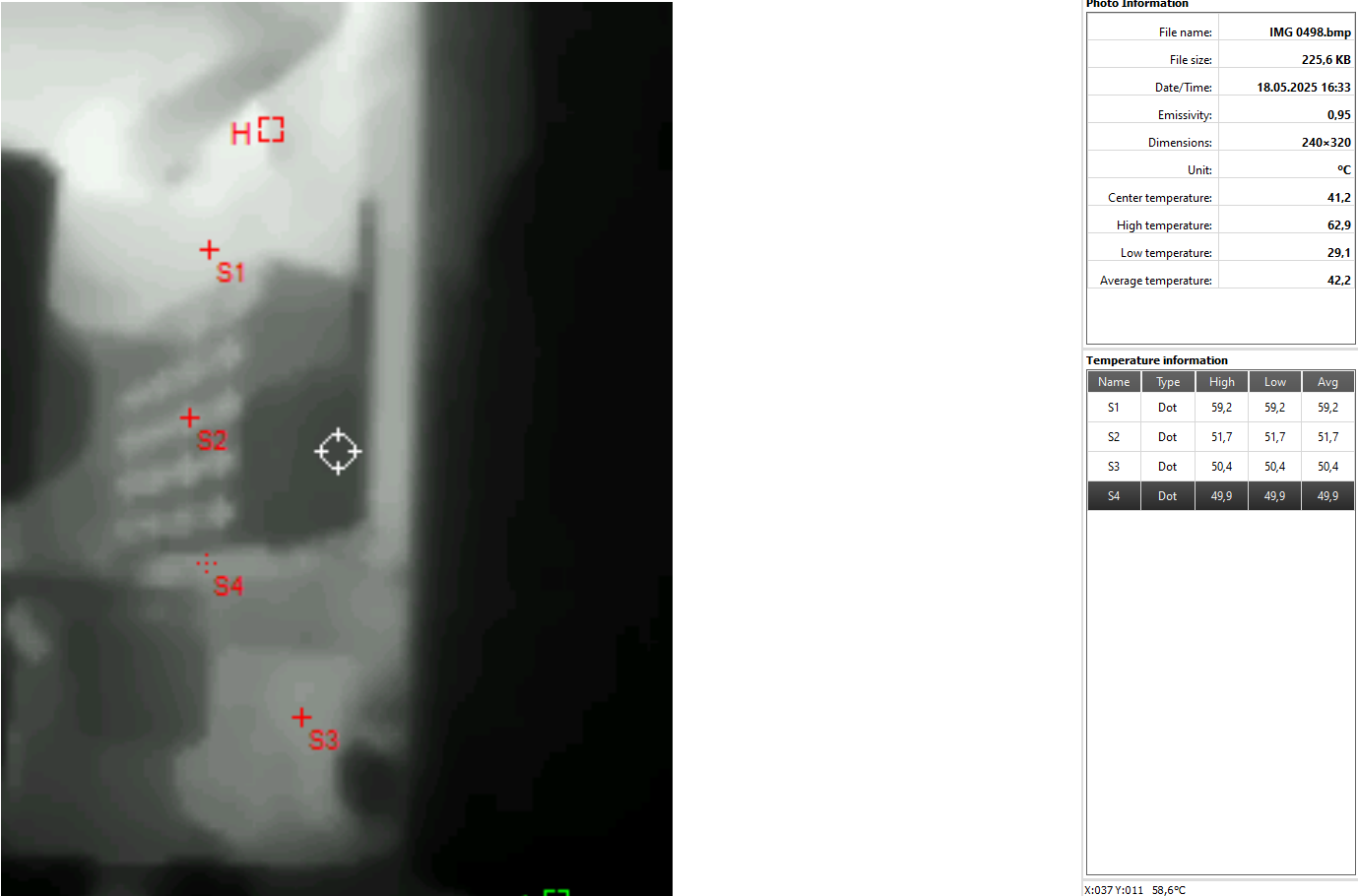

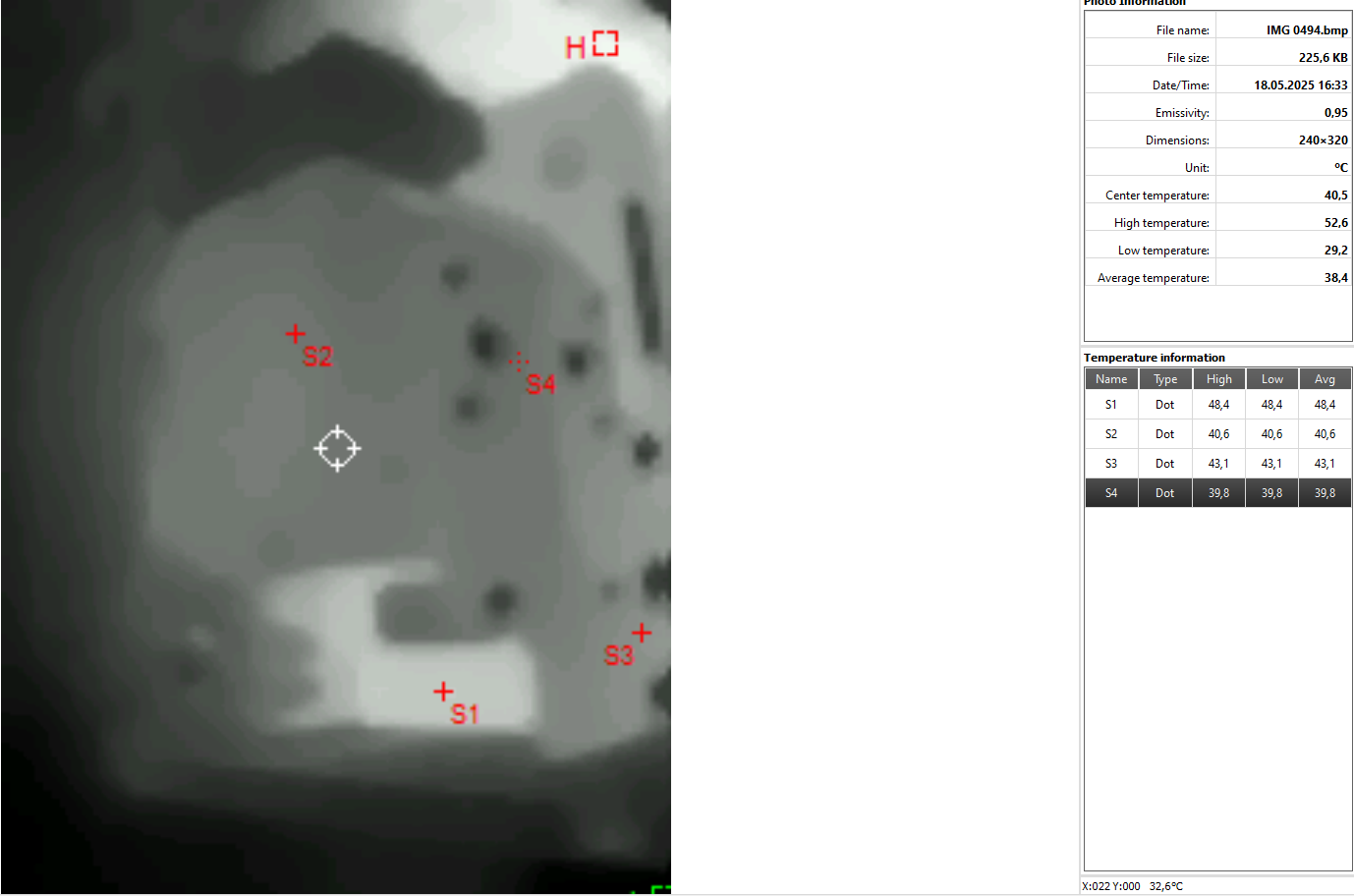

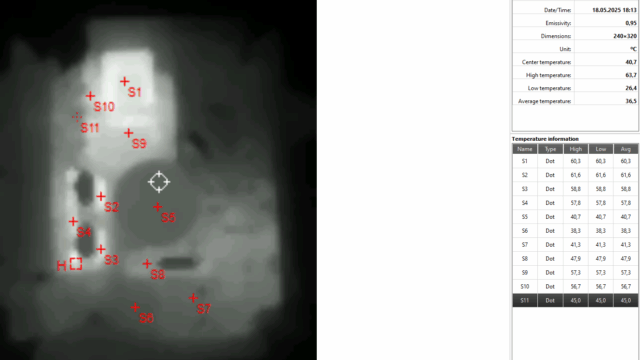

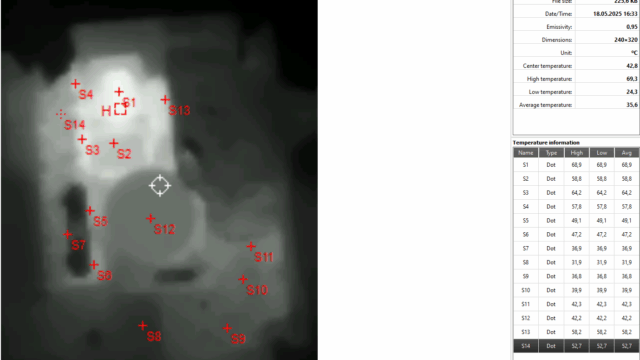

Температура при нагрузке в 100% протяжённостью в 20 минут:

1из8

Оборудование для тестирования и методика:

12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017

CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V

При тестирование нагрузки от 10% до 100%, каждые 10% добавляется по 1 амперу на 5V и 3.3V.
Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

Тесты Load Regulation, КПД, PF, Скорости вентилятора:

Нагрузка	12V	5V	3.3V	КПД	PF	Скорость вентилятора
10%	12,02V	5,019V	3,37V	84,86%	0,89	850
20%	12,02V	5,02V	3,37V	90,22%	0,96	890
30%	12,00V	5,02V	3,37V	91,85%	0,98	911
40%	12,00V	5,02V	3,38V	92,40%	0,99	942
50%	11,98V	5,02V	3,37V	92,60%	~1,00	964
60%	11,97V	5.05V	3,37V	92,58%	~1,00	1 038
70%	11,97V	5.03V	3,37V	92,52%	~1,00	1 385
80%	11,95V	5.00V	3,37V	92,35%	~1,00	1 486
90%	11,94V	5,02V	3,37V	91,98%	~1,00	1 658
100%	11,93V	5,02V	3,37V	91,48%	~1,00	2 064

CL1	12,03V	5,02V	3,37V	83,86%	0,91	1 062
CL2	12,03V	5,01V	3,37V	81,64%	0,90	1 061
CL3	12,03V	5,02V	3,35V	75,78%	0,84	1 057
CL4	11,92V	5,02V	3,37V	91,89%	~1,00	1 781

20W	12,03V	5,02V	3,38V	65,56%	0,58	850
40W	12,02V	5,02V	3,37V	78,27%	0,77	850
60W	12,02V	5,02V	3,37V	83,12%	0,85	850
80W	12,01V	5,02V	3,37V	85,59%	0,90	850

Тесты пульсаций:

Нагрузка	12V	5V	3.3V
10%	17,60 mV	24,80 mV	19,20 mV
20%	19,20 mV	23,20 mV	19,60 mV
30%	22,40 mV	23,80 mV	20,00 mV
40%	26,40 mV	24,00 mV	18,40 mV
50%	31,20 mV	24,20 mV	19,00 mV
60%	34,40 mV	23,60 mV	19,80 mV
70%	36,80 mV	26,40 mV	20,80 mV
80%	41,60 mV	28,00 mV	21,00 mV
90%	47,20 mV	30,40 mV	21,60 mV
100%	52,80 mV	32,80 mV	22,40 mV
CL1	18,40 mV	23,40 mV	21,40 mV
CL2	18,80 mV	25,60 mV	21,60 mV
CL3	20,00 mV	26,00 mV	24,80 mV
CL4	54,40 mV	31,20 mV	24,00 mV
