Некоторое время назад, на маркетплейсах по типу Wildberries и Ozon начали появляться эти блоки питания и мы ими заинтересовались. Хоть платформа нам и была известна, тем не менее, посмотреть блок детальнее и сделать тесты мы считали нужным. Компания Redragon предоставила нам этот блок питания по нашей просьбе, за что им спасибо.

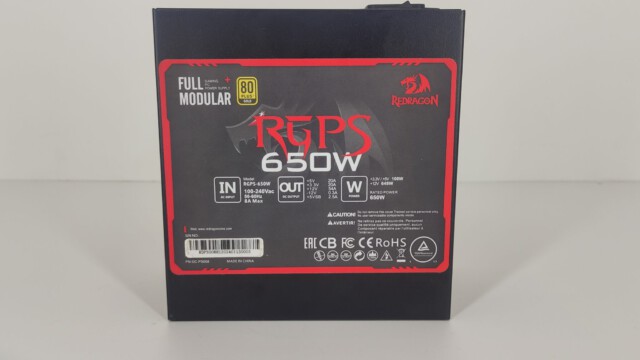

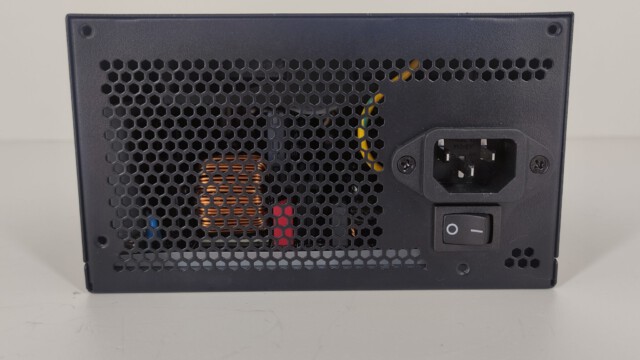

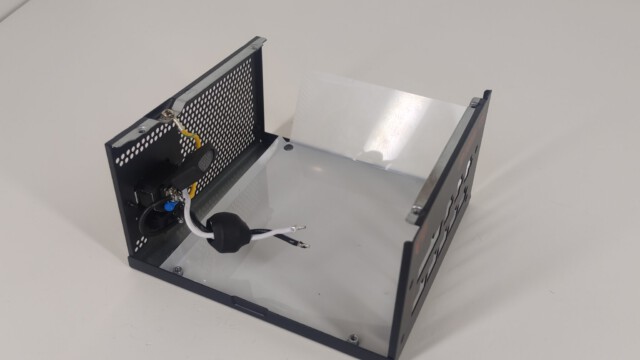

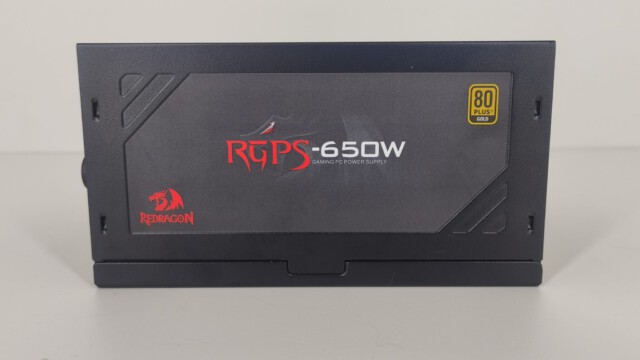

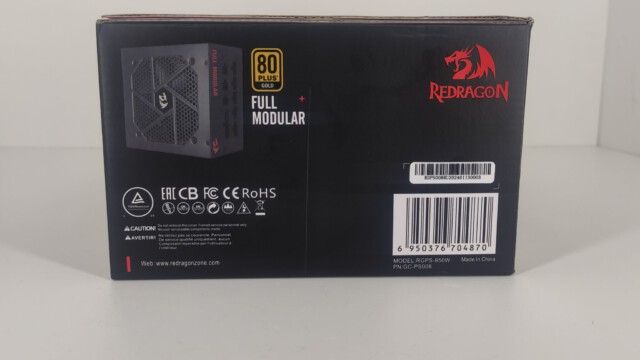

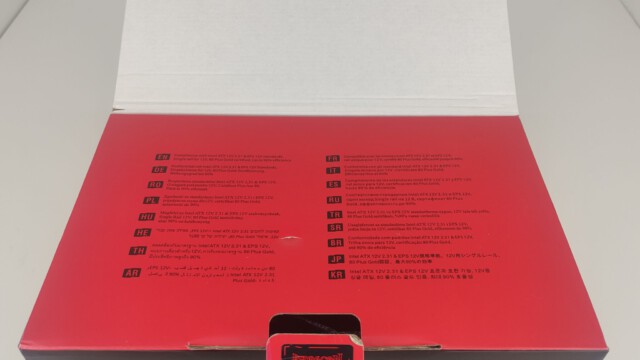

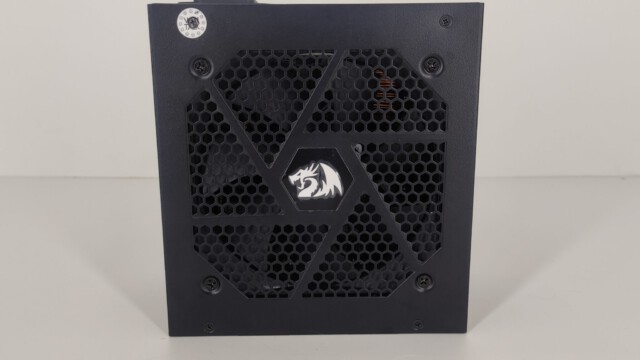

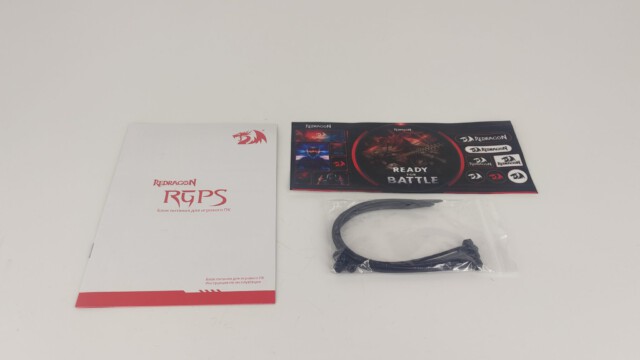

Фото снаружи:

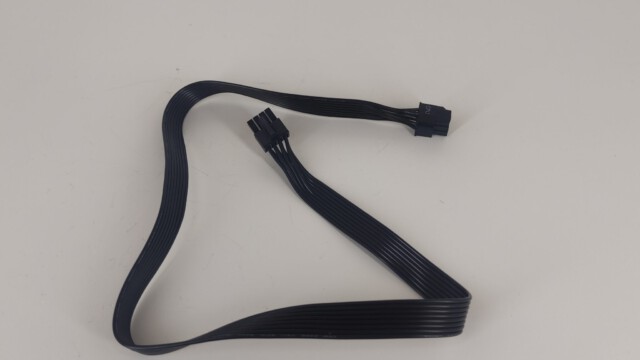

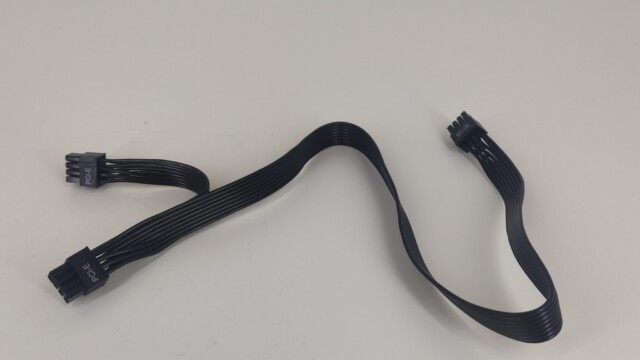

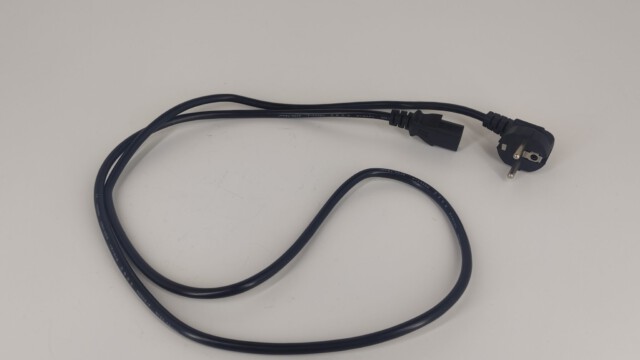

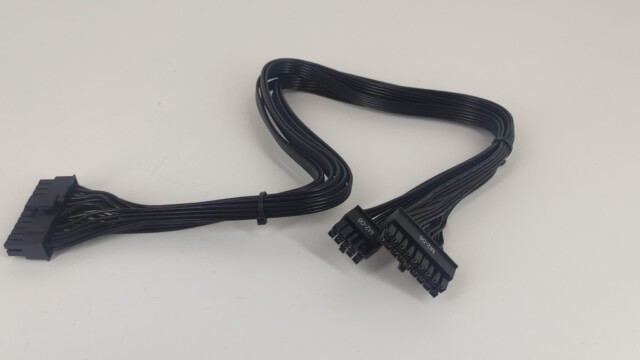

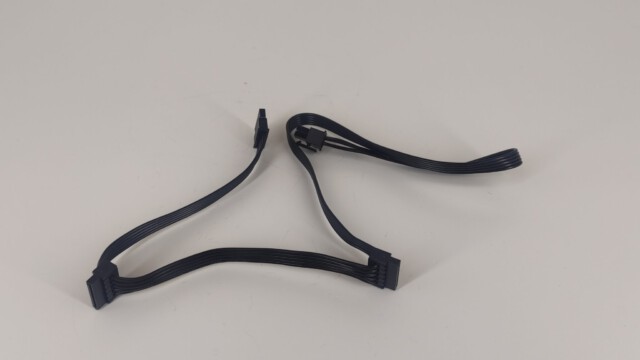

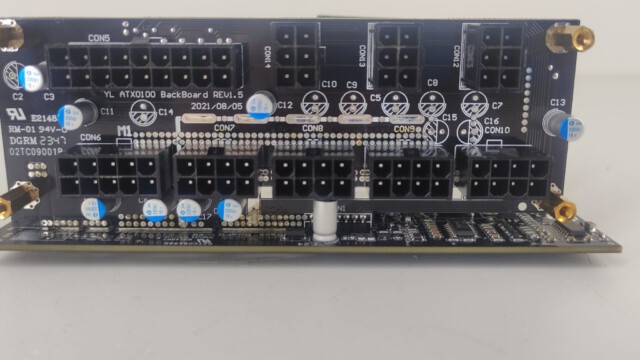

Информация по кабелям и их фото:
Описание | Калибр |
---|---|
ATX Connector 20+4 pin | 18-22AWG |
PCI-E | 18AWG |
CPU | 18AWG |
MOLEX | 18AWG |
SATA | 18AWG |
Анализ компонентов:
Manufacturer (OEM) | Helly |
Platform | ATX0500GB(TC) Rev 1.6 |
PCB Type | Double-Sided |
Transient Filter | 3x Y caps, 3x X caps, 2x CM chokes, 1x MOV |
Inrush Protection | NTC Thermistor & Relay |
Bridge Rectifier | 1x GBU 1508 (800V, 15A @ 100 °C) |
APFC Mosfet | 2x Convert Semiconductor CS20N50FF (500V, 20A, 0.26Ohm) |
APFC Boost Diode | 1x BYC8x 600P (600V, 8A @ 75°C) |
Bulk Cap | 1x Ltec HP 420v 390uf (420V, 390uf, 2,000h @ 105°C) |
Main Switchers | 2x Convert Semiconductor CS20N50FF (500V, 20A, 0.26Ohm) |
APFC Controller | Champion CX6502UHHX |
Resonant Controller | Champion CM6901T6X |
Topology | Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters |
+12V MOSFETs | 4x FuXin Semiconductor FXN0304CN (40V, 190A @ 100°C, Rds(on) 3.6 mΩ) |
5V & 3.3VMOSFETs | 2x Advanced Power 3NA3P4 (30V, 46A @100°C, Rds(on) 3.4 mΩ) 2x Advanced Power 3N5R0 (30V, 19.7A @70°C, Rds(on) 5 mΩ) |
PWM CONTROLLERs | 2x APW 7973 |
Filtering Capacitors | Electolytic: 5x Ltec LZG (4-7,000h @ 105°C) 3x Ltec LXY (2-5,000h @ 105°C) Polymer: 18x Beryl BC 4x ChengX PC |
Supervisor IC | Weltrend WT7527V |
Fan Model | Yate Loon D12SH-12 (120mm, 12V, 0.30A, Rifle Bearing) |

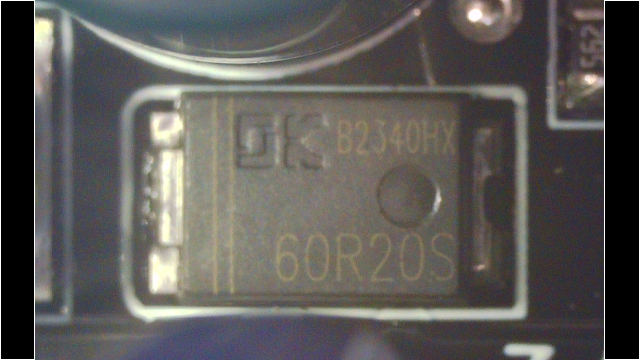

5VSB Circuit Rectifier | DongKe Semiconductor 60R20S SBR |
Standby PWM Controller | A6069H |

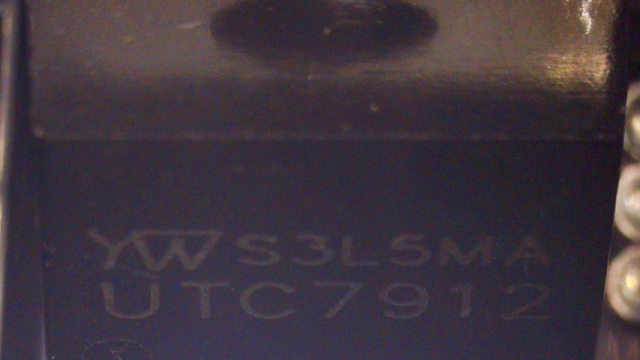

-12V Circuit | UTC 7912 |

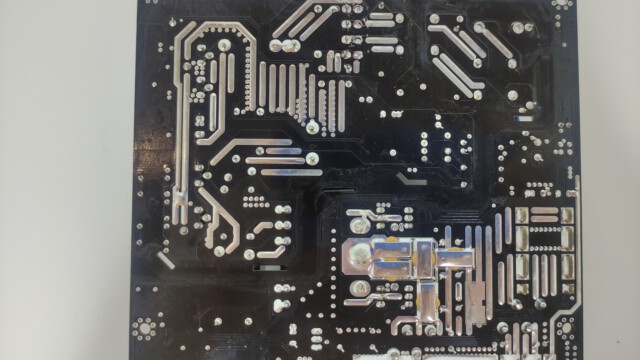

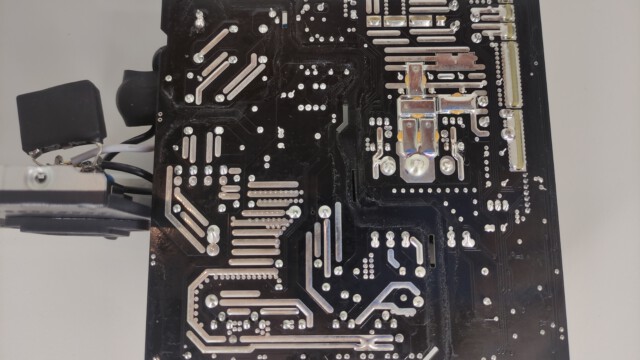

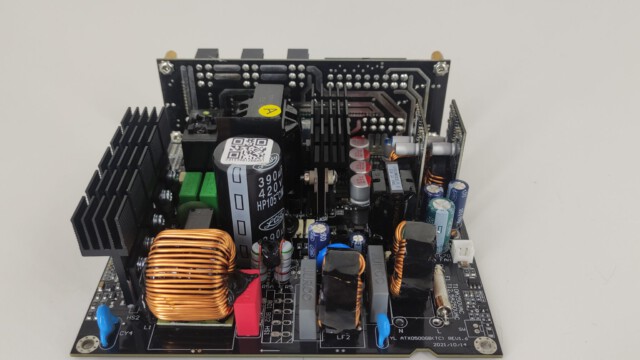

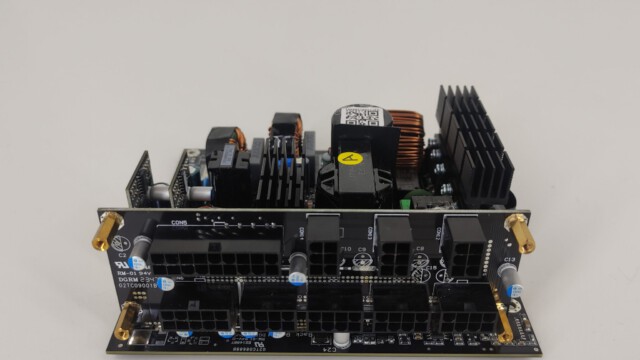

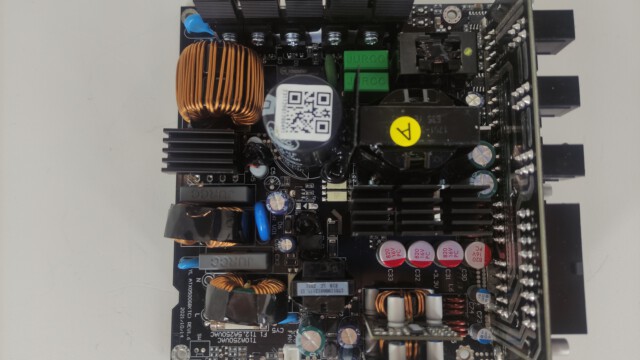

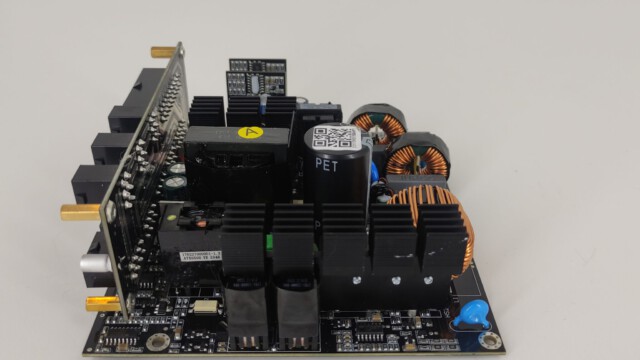

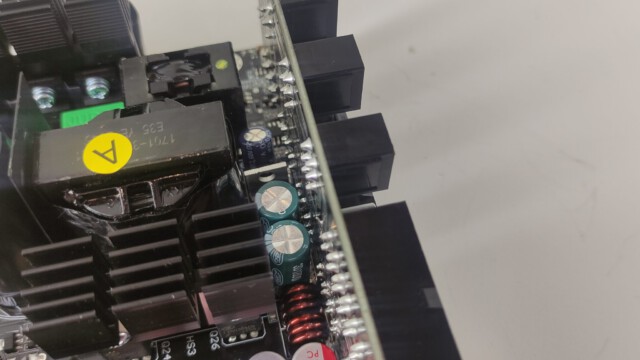

Redragon RGPS использует платформу Helly ATX0500GB(TC) Rev 1.6, похожая платформа используется в таких блоках питания, как 1stplayer AR Gold, Seasonic B12 и G12. На задней части платы мы можем увидеть, что флюс не отмыт.

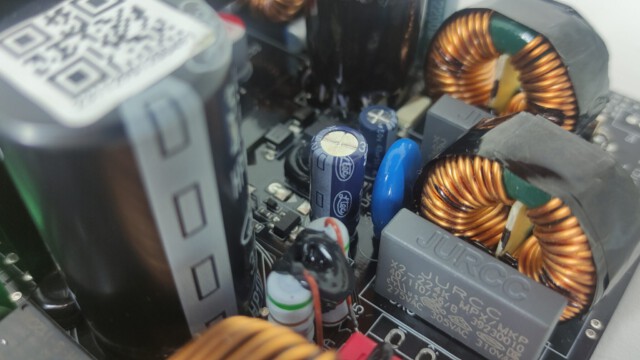

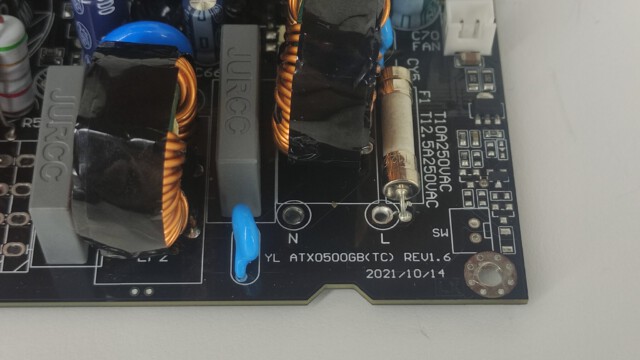

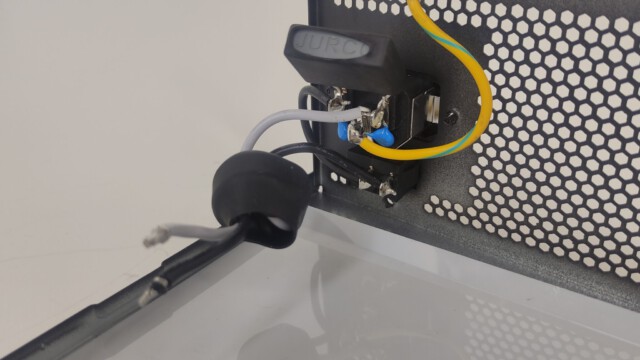

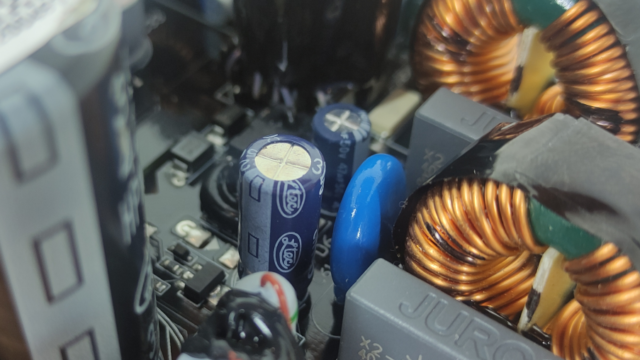

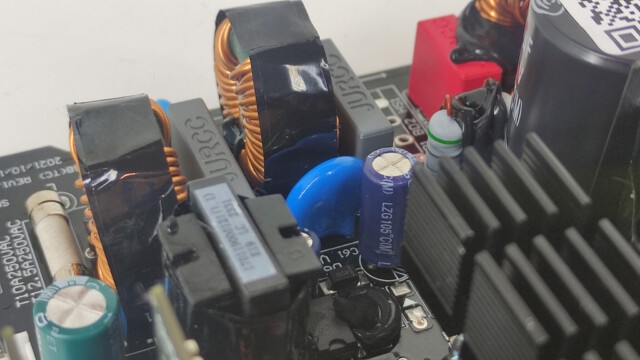

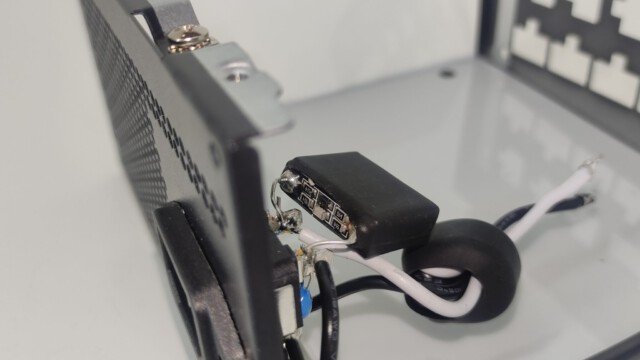

EMI фильтр в блоке полный. Он включает в себя варистор для защиты от скачков напряжения, а также термистор для понижения пускового тока и реле.

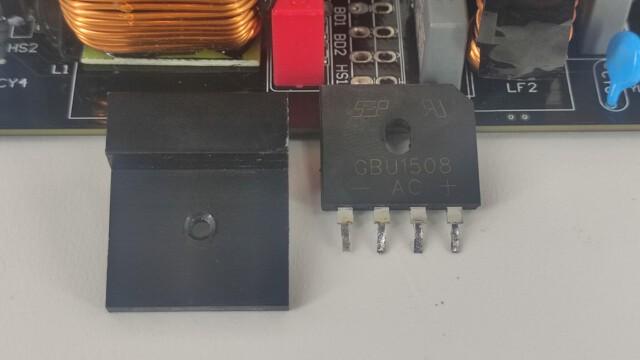

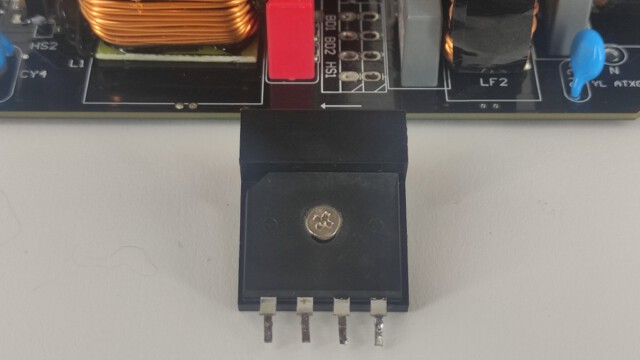

В качестве диодного моста используется GBU 1508, что является хорошим решением для 650W.

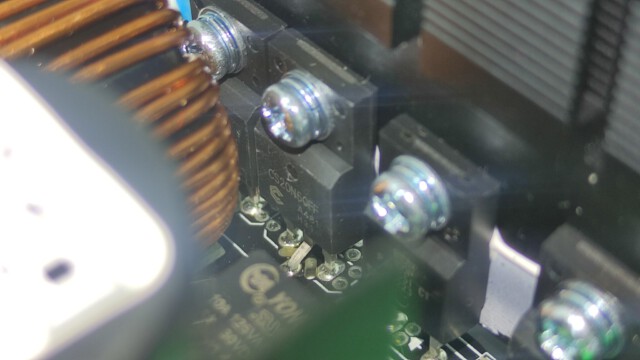

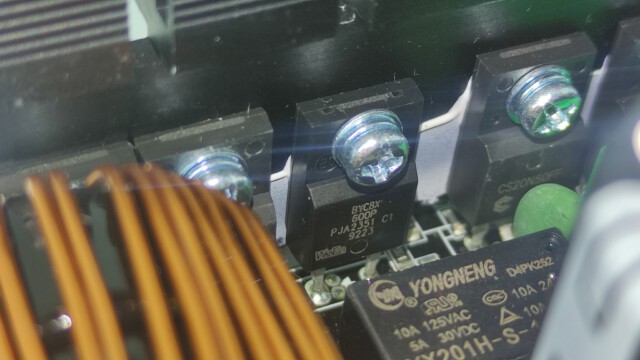

В APFC стоят мосфеты Convert Semiconductor CS20N50FF с хорошими характеристиками, а также диод BYC8x 600P.

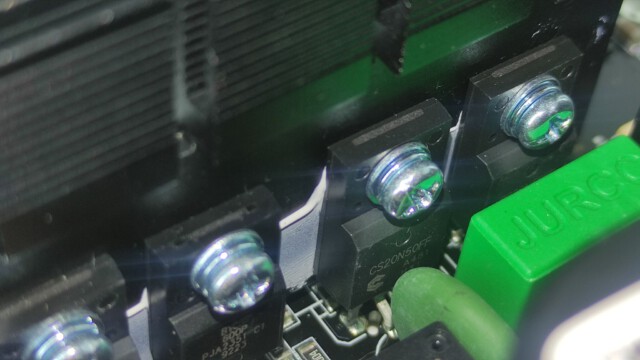

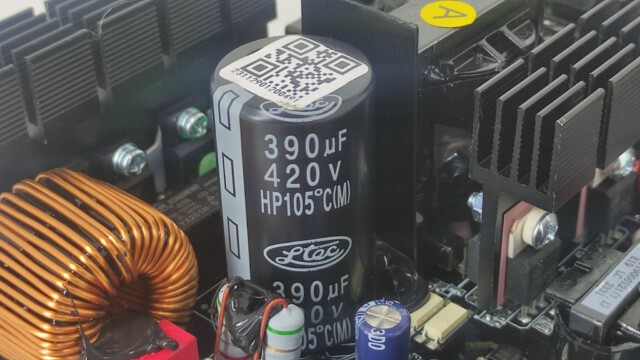

В качестве ключей полумостового преобразователя используются те же Convert Semiconductor CS20N50FF. Также, в блоке установлен высоковольтный конденсатор Ltec серии HP с лайфтаймом 2 тысячи часов при 105 градусах и с ёмкостью в 390 микрофарад, что неплохо.

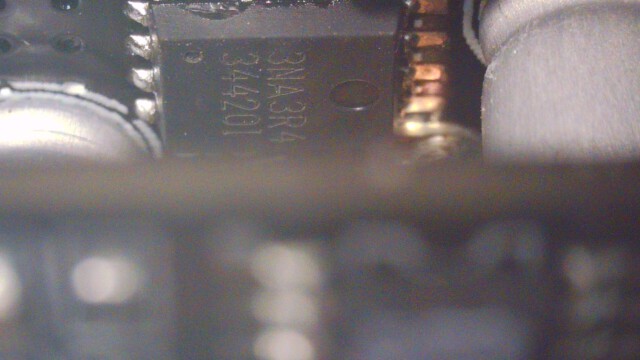

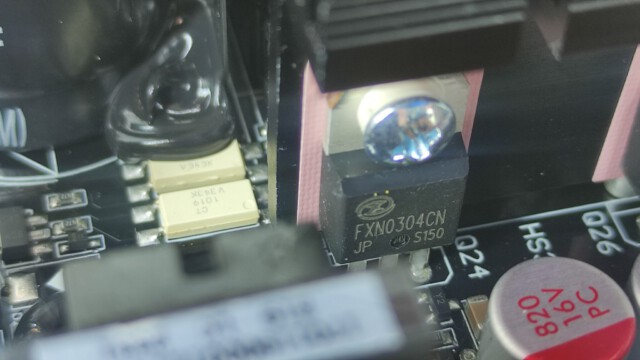

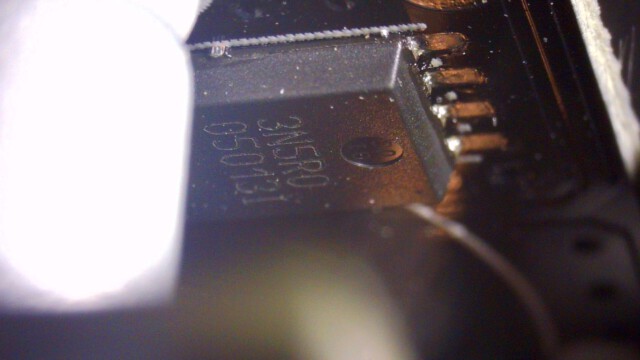

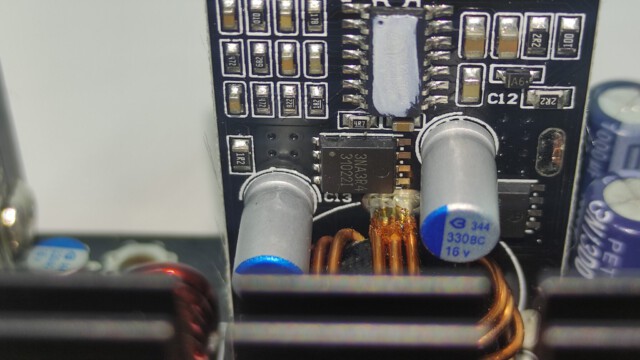

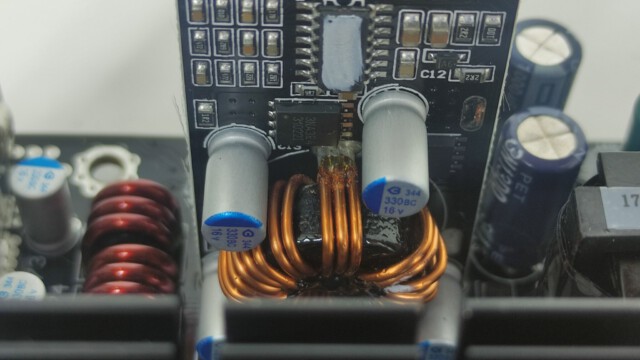

На 12-ти вольтовой линии используются четыре мосфета Alkaidsemi FuXin Semiconductor FXN0304CN, что очень хорошо. На линиях 5V и 3.3V стоят два мосфета Advanced Power 3NA3P4 и два мосфета Advanced Power 3N5R0

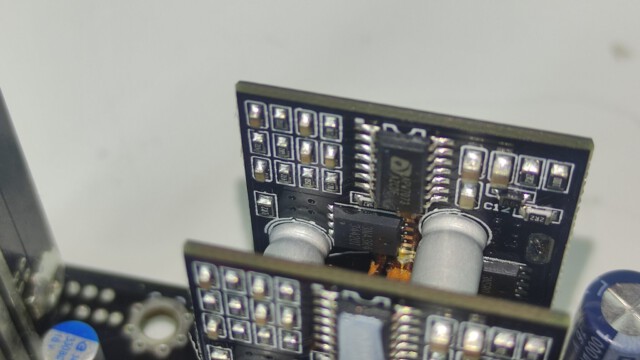

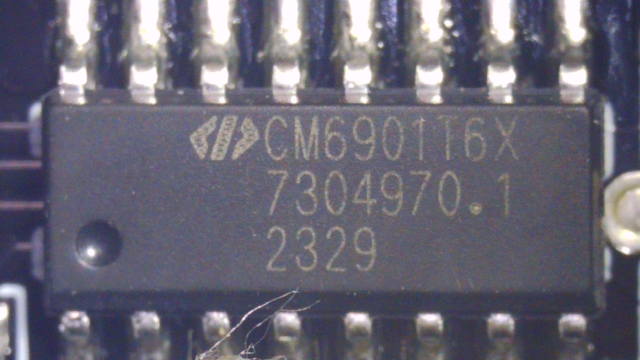

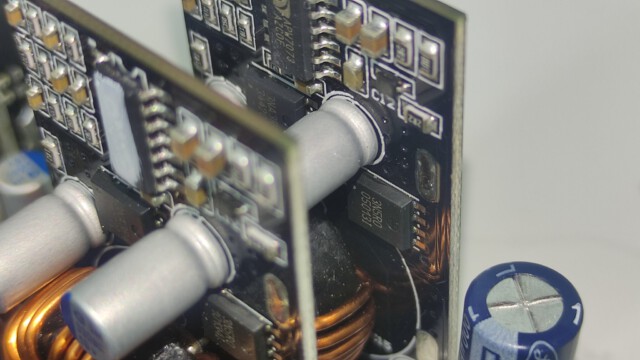

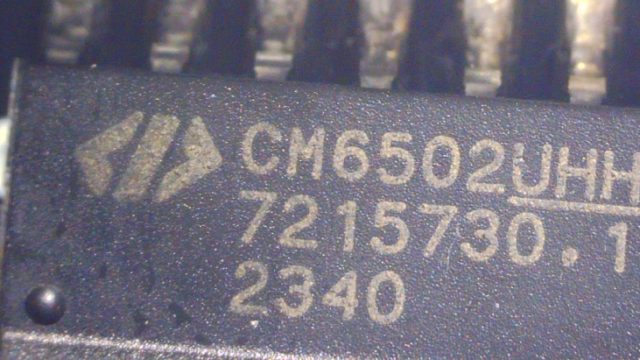

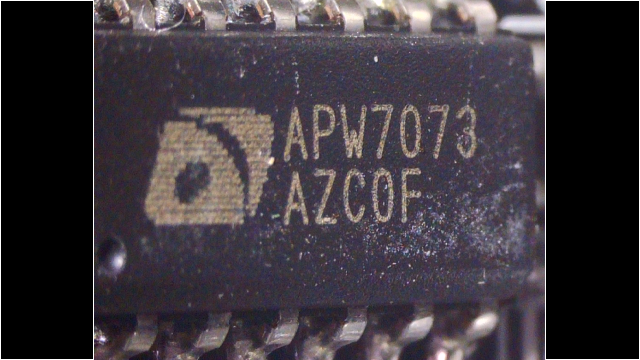

В блоке используется супервизор Weltrend WT7527V. Резонансный контроллер, управляющий LLC преобразователем — Champion CM6901T6X. Контроллер APFC — Champion CX6502UHHX. PWM контроллеры, управляющие DC-DC преобразователями — APW 7973.

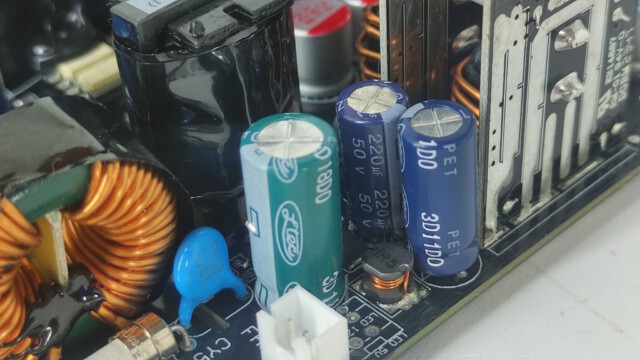

Фильтрующие электролиты: 8 конденсаторов Ltec, 5 из них серии LZG, 3 из них серии LXY.

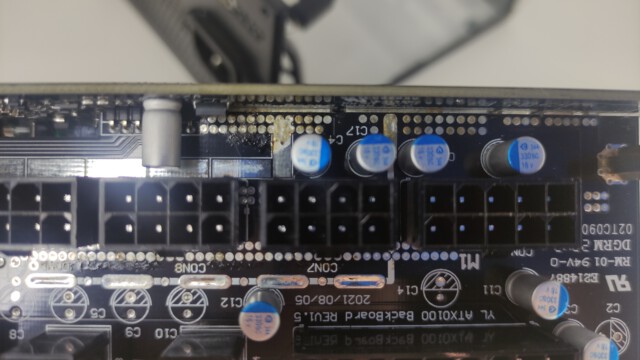

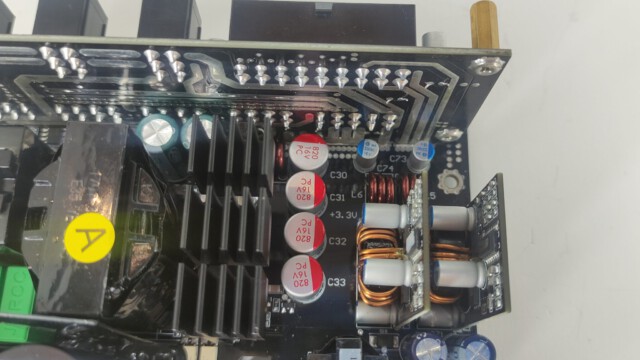

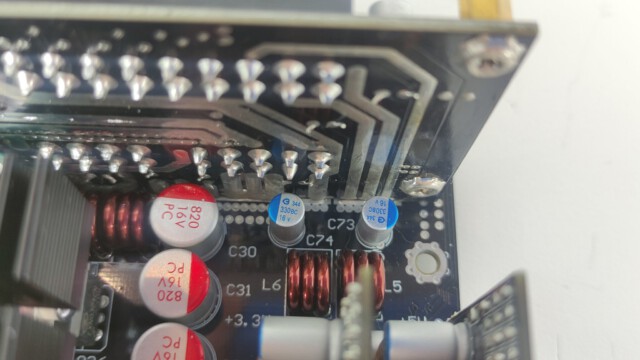

Полимеры: 18 конденсаторов Beryl серии BC и 4 конденсатора ChengX серии PC. Большая часть конденсаторов — полимеры, что также плюс.

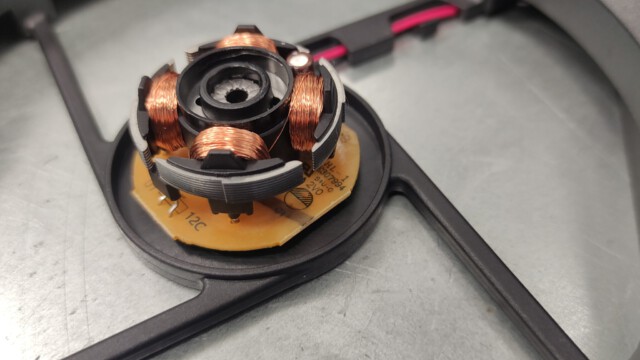

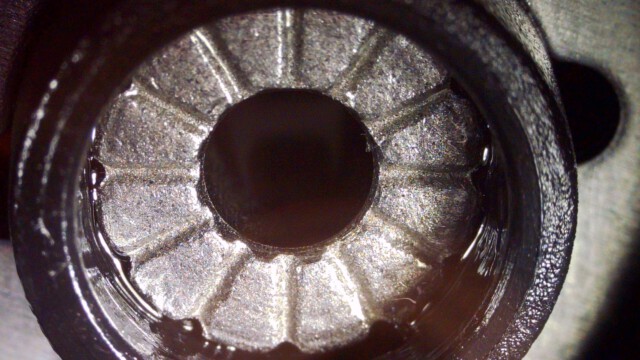

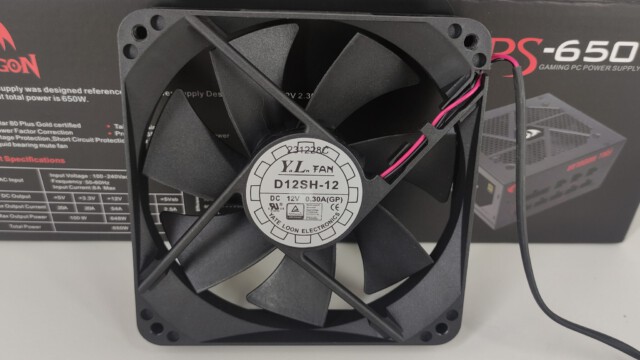

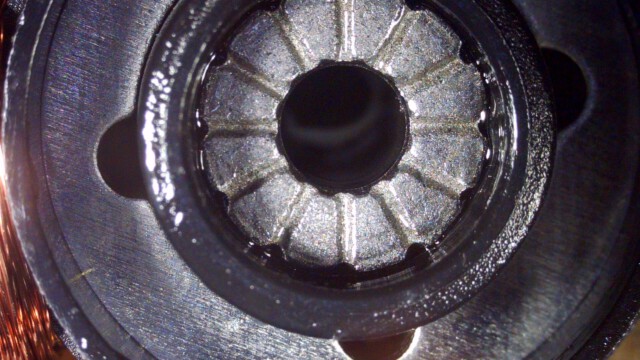

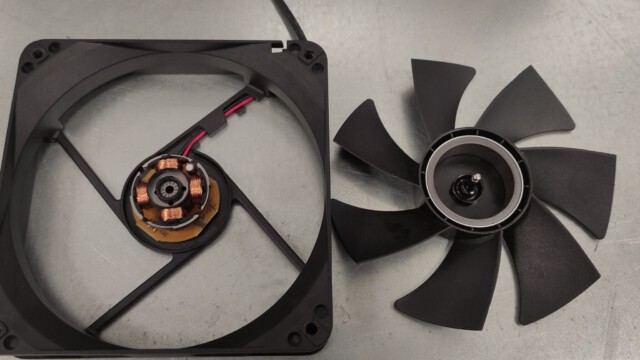

В блоке установлен неплохой вентилятор Yate Loon D12SH-12 на подшипнике скольжения с винтовой нарезкой, каких-либо дефектов ввиде треска и прочего нету. На некоторых маркетплейсах в описании товара был указан, и на некоторых указан до сих пор 14-ти сантиметровый вентилятор, но нынешние партии имеют 12-ти сантиметровый, но производитель пообещал исправить на всех площадках.
Оборудование для тестирования и методика:
12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017
CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V
Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

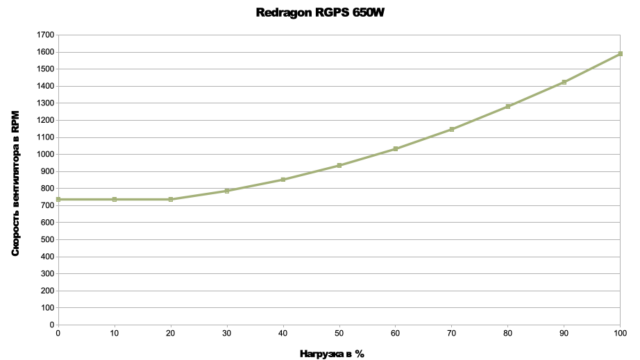

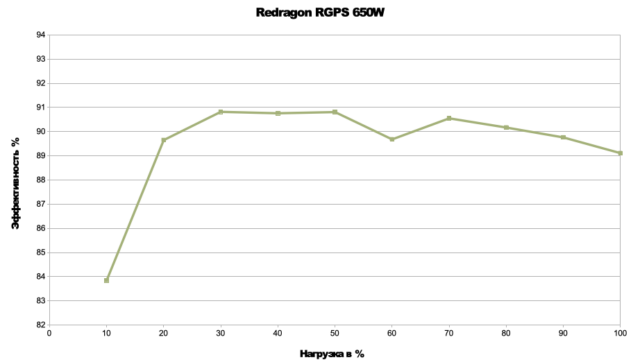

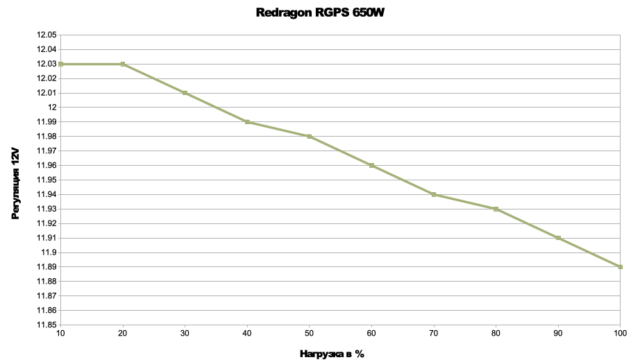

Тесты Load Regulation, КПД, PF, Скорости вентилятора:
Нагрузка | 12V | 5V | 3.3V | КПД | PF | Скорость вентилятора |
---|---|---|---|---|---|---|
10% | 12.03V | 5.08V | 3.340V | 83.84% | 0, 83 | 737 |
20% | 12.03V | 5.07V | 3.334V | 89.65% | 0, 92 | 737 |
30% | 12.01V | 5.06V | 3.326V | 90.82% | 0, 95 | 786 |
40% | 11.99V | 5.05V | 3.320V | 90.76% | 0, 97 | 852 |
50% | 11.98V | 5.03V | 3.312V | 90.81% | 0, 97 | 935 |
60% | 11.96V | 5.02V | 3.305V | 89.68% | 0, 98 | 1032 |
70% | 11.94V | 5.01V | 3.298V | 90.55% | 0, 98 | 1147 |
80% | 11.93V | 5.00V | 3.290V | 90.17% | 0, 99 | 1281 |
90% | 11.91V | 4.98V | 3.283V | 89.76% | 0, 99 | 1424 |
100% | 11.89V | 4.97V | 3.274V | 89.11% | 0, 99 | 1589 |
CL1 | 12.04V | 4.99V | 3.308V | 83.58% | 0, 90 | 788 |
CL2 | 12.04V | 4.94V | 3.334V | 81.68% | 0, 90 | 795 |
CL3 | 12.04V | 5.08V | 3.294V | 76.86% | 0, 85 | 827 |
CL4 | 11.88V | 5.05V | 3.302V | 89.70% | 0, 99 | 1642 |
20W | 12.04V | 5.09V | 3.344V | 65.65% | 0, 56 | 740 |
40W | 12.03V | 5.09V | 3.341V | 78.68% | 0, 72 | 740 |
60W | 12.03V | 5.08V | 3.339V | 83.71% | 0, 81 | 740 |
80W | 12.02V | 5.08V | 3.337V | 86.67% | 0, 86 | 746 |
Тесты пульсаций:
Нагрузка | 12V | 5V | 3.3V |
---|---|---|---|
10% | 15.2 mV | 4.0mV | 3.2 mV |
20% | 22.4 mV | 4.8 mV | 5.6 mV |
30% | 24.0 mV | 5.0 mV | 6.0 mV |
40% | 24.8 mV | 5.6 mV | 6.4 mV |
50% | 25.6 mV | 5.0 mV | 13.6 mV |
60% | 26.4 mV | 6.0 mV | 7.2 mV |
70% | 30.4 mV | 6.4 mV | 7.6 mV |
80% | 32.0 mV | 7.8 mV | 11.2 mV |
90% | 33.6 mV | 7.0 mV | 6.8mV |
100% | 36.8 mV | 7.4 mV | 8.0 mV |
CL1 | 19.2mV | 7.0 mV | 7.6 mV |
CL2 | 20.8 mV | 8.0 mV | 4.0 mV |
CL3 | 6.6 mV | 3.6 mV | 7.8 mV |
CL4 | 38.4 mV | 4.0 mV | 4.6 mV |

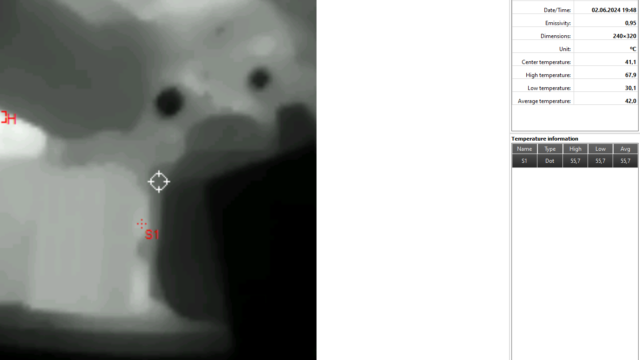

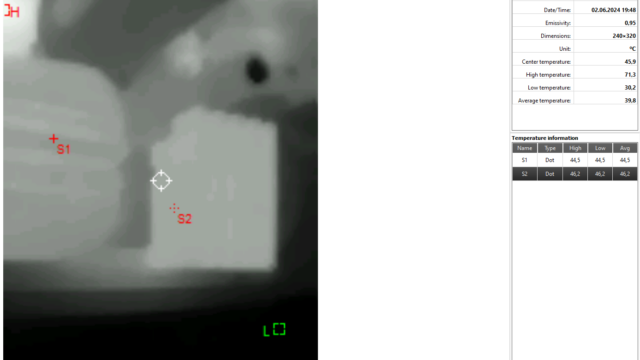

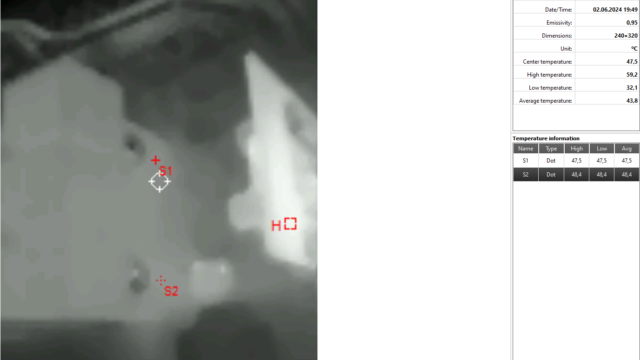

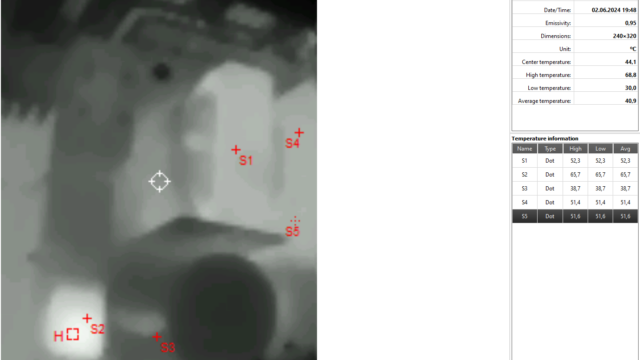

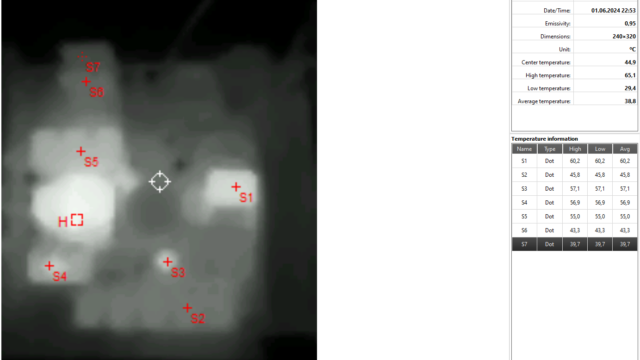

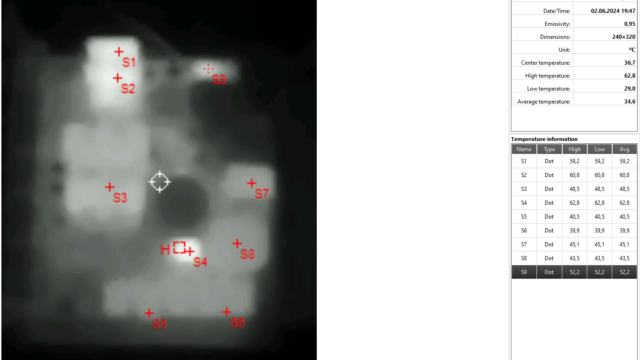

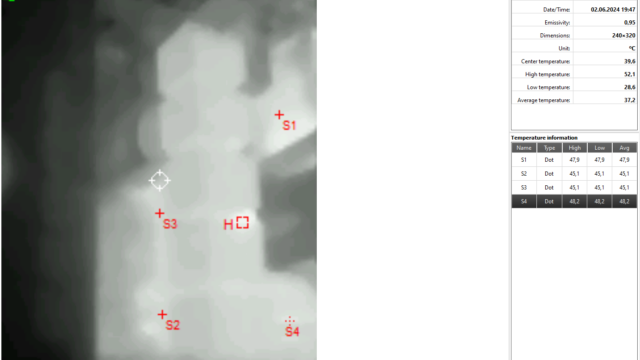

Температура при нагрузке в 150W без вентилятора:

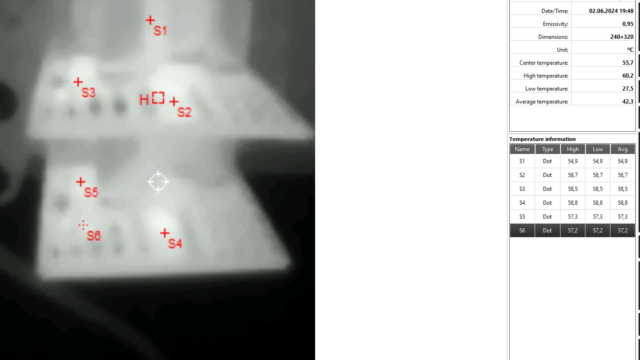

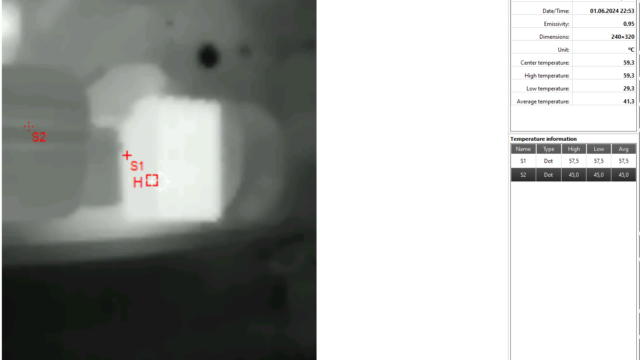

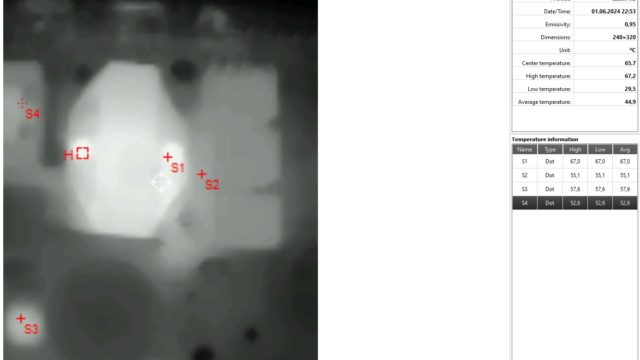

Температура при нагрузке в 100% протяжённостью в 20 минут:
Вывод:
Тесты Load Regulation по всем линиям блок прошёл очень хорошо. Power Factor также отличный, как и пульсации по всем линиям. Из негативных моментов стоит отметить неотмытый флюс на задней части платы, шум при максимальной нагрузке и гарантию всего в 18 месяцев. Мы обратили внимание на то, что у блока один 8pin cpu. Сейчас большинство производителей делает по 2, хотя второй коннектор нужен для очень дорогих сборок с очень прожорливыми процессорами, всё же хотелось бы видеть тут так же 2 провода или коннектора. По компонентной базе и проведенными нами тестами можно утверждать, что блок является неким «середнячком» и его можно рекомендовать в сборки средне-высокого уровня.
Плюсы:
- Платформа на LLC, SR & DC-DC
- Хорошие радиодетали, наличие термистора и реле, полный EMI фильтр
- Хорошая регуляция напряжений (Load Regulation)
- Маленькие пульсации
- Хороший Power Factor
- Полный спектр защит (OTP, OCP, SCP, OVP, UVP, OPP)
- Неплохой вентилятор на подшипнике скольжения с винтовой нарезкой
Минусы:
- Неотмытый флюс на задней части платы
- Гарантия 18 месяцев
- Сам по себе вентилятор хоть и не плохой, но из-за настройки — довольно шумный
Особенности:
- Один кабель 8 pin CPU
