Наш видеообзор этого блока питания:
Youtube

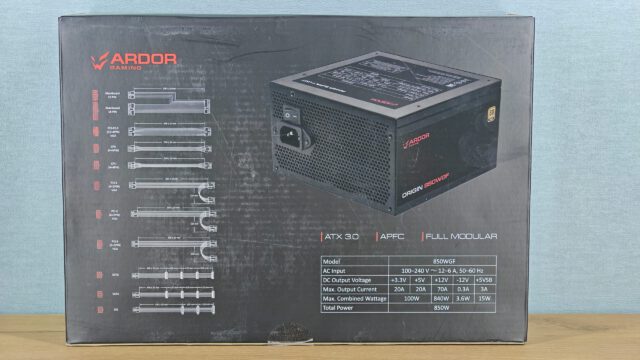

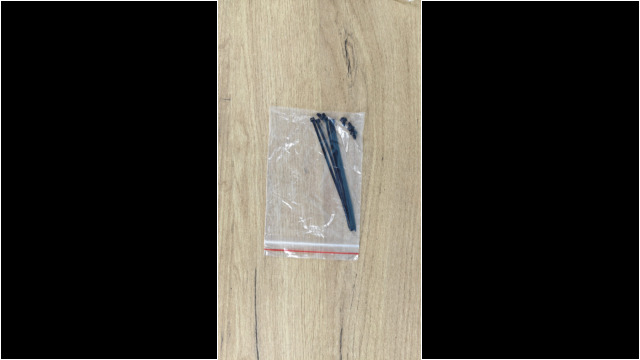

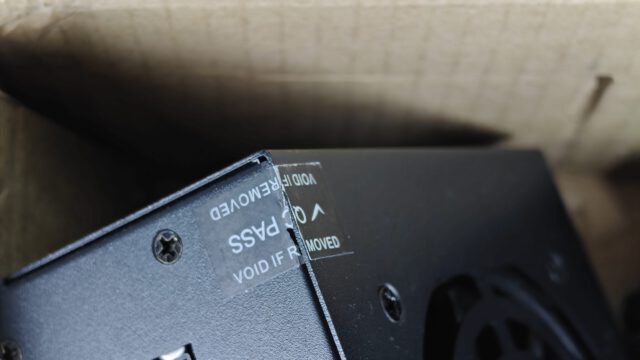

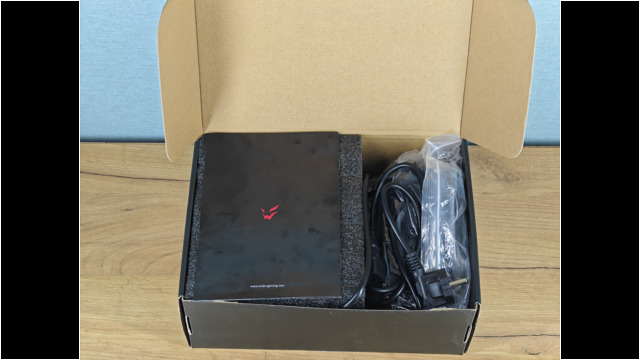

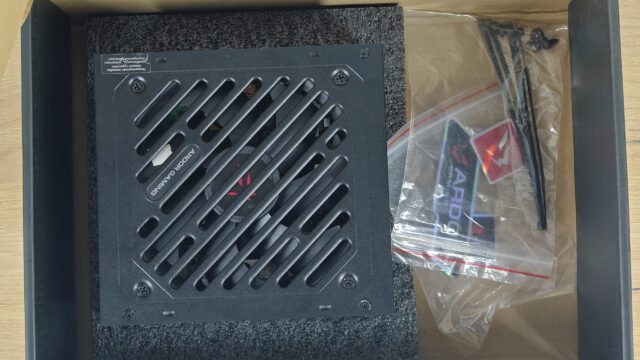

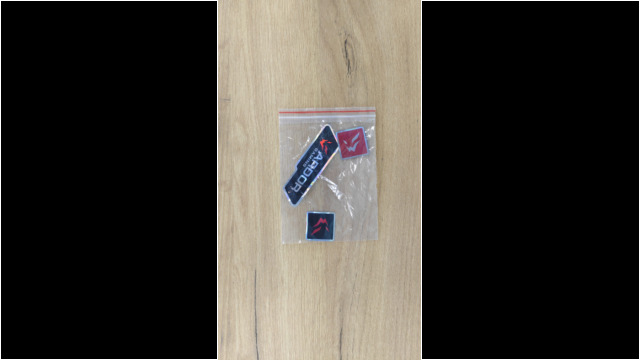

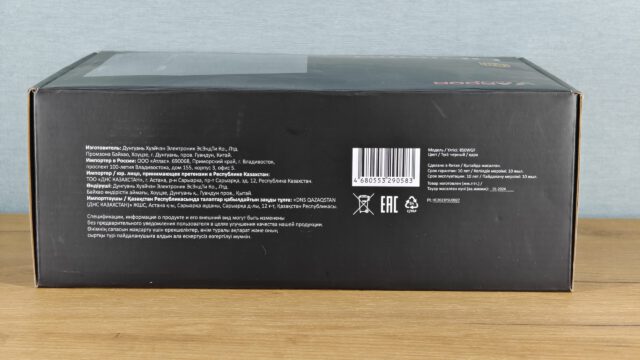

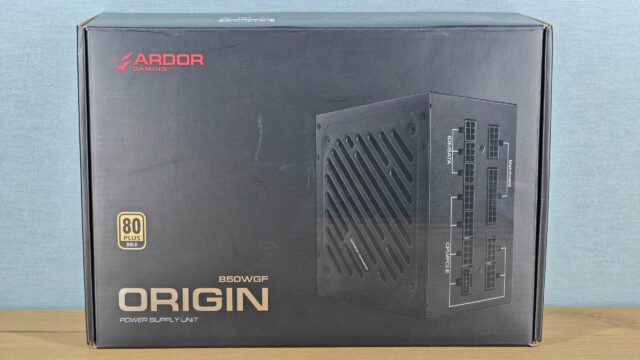

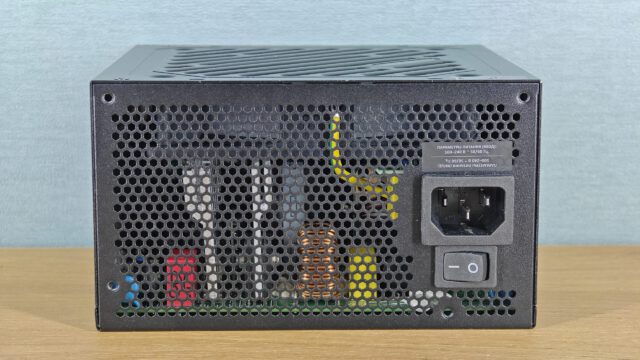

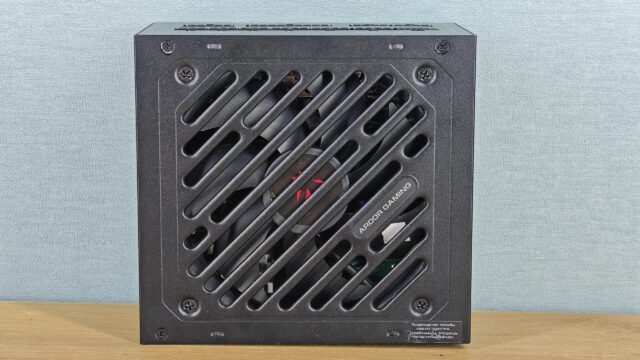

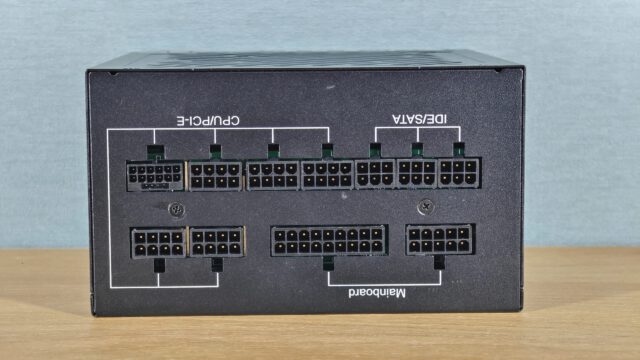

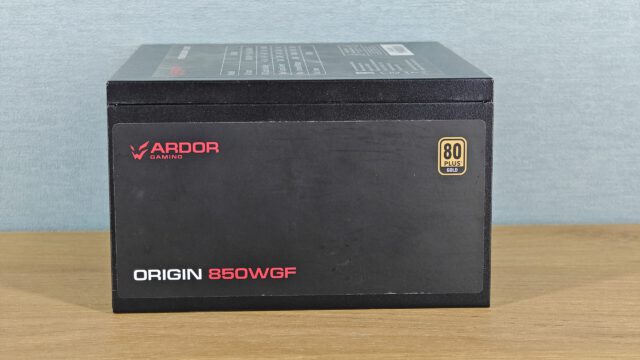

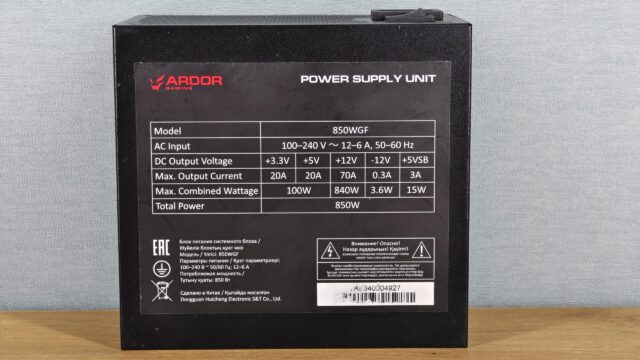

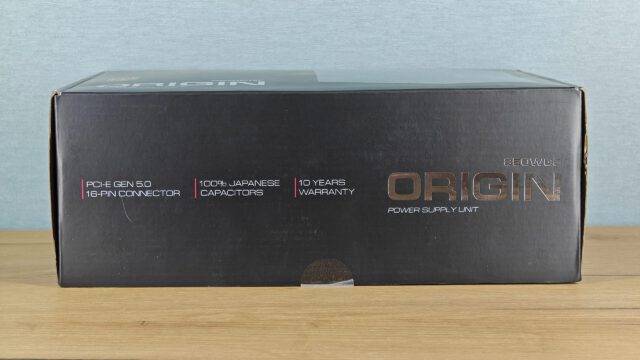

Коробка и внешний вид:

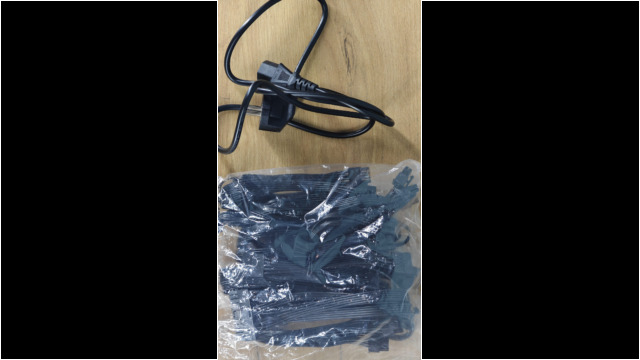

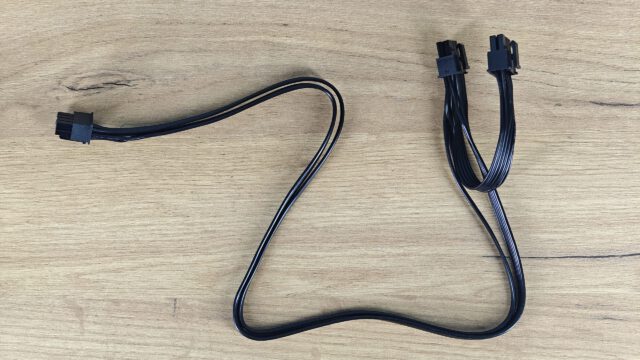

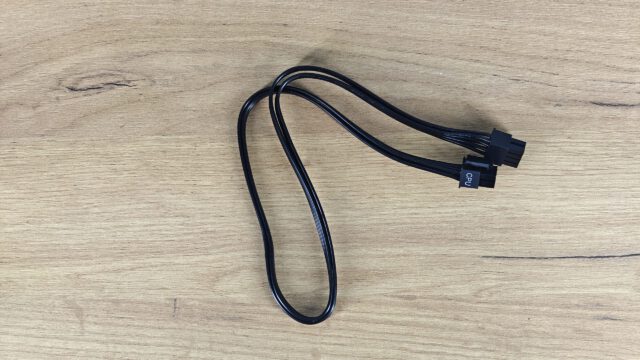

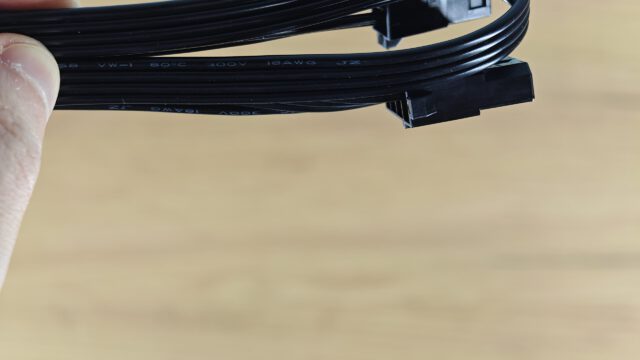

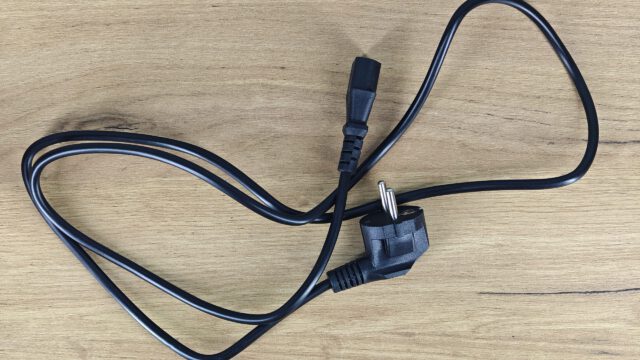

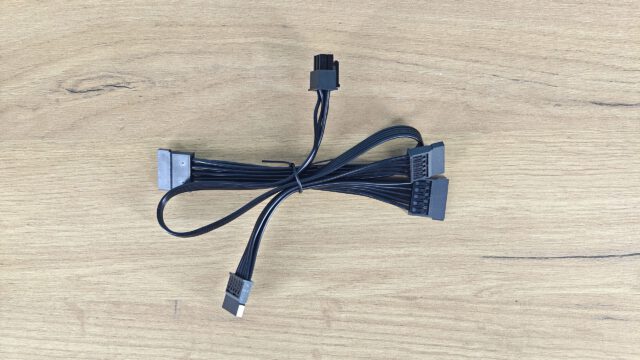

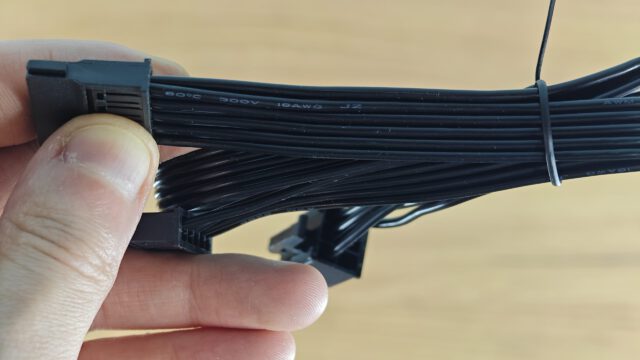

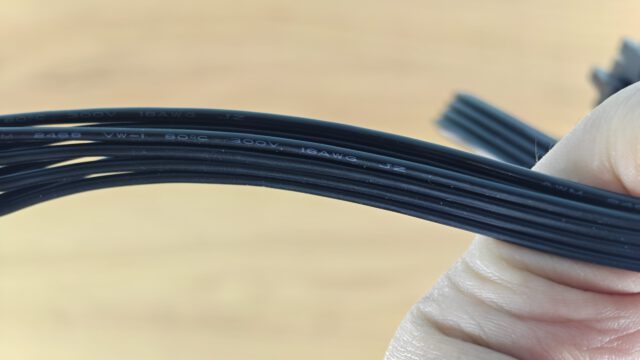

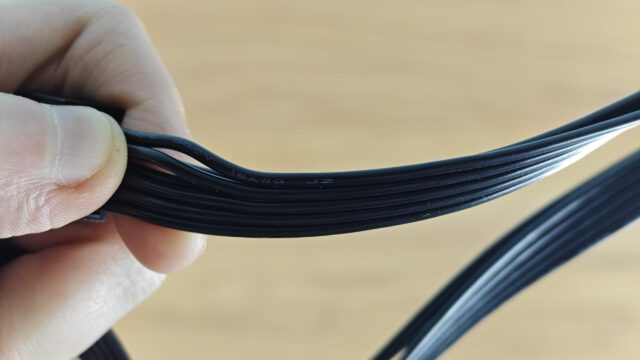

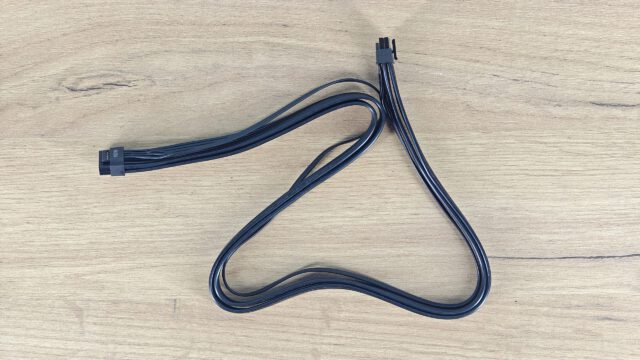

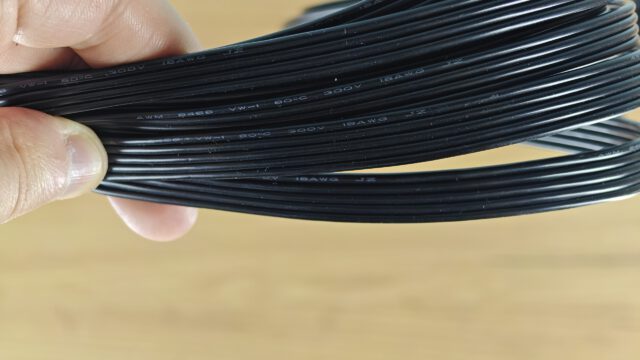

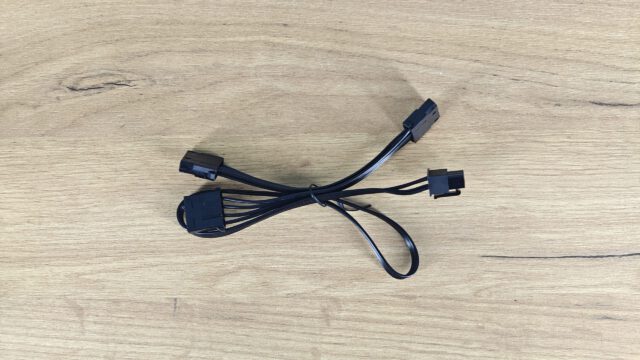

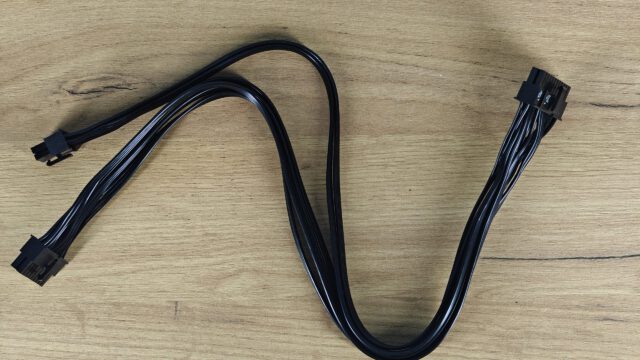

Провода:

Описание	Калибр
ATX Connector 20+4 pin	18AWG
PCI-E	18AWG
CPU	18AWG
MOLEX	18AWG
SATA	18AWG

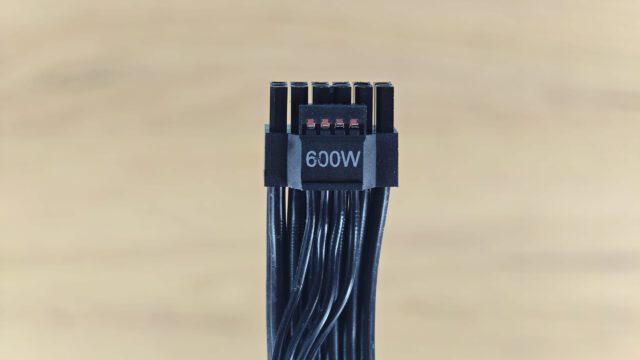

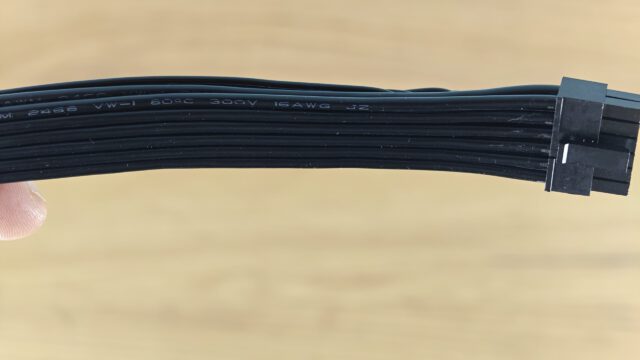

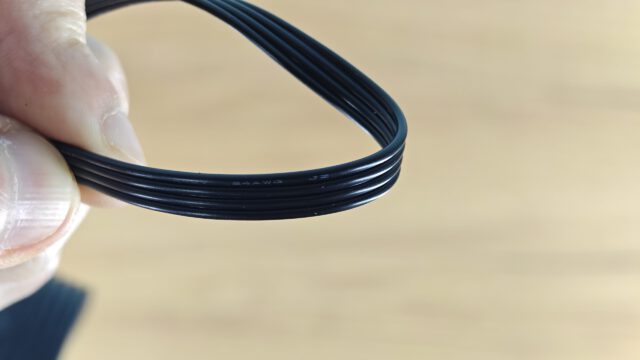

12VHPWR	16-24AWG

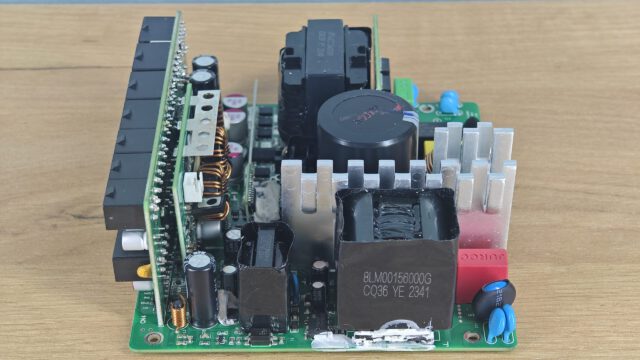

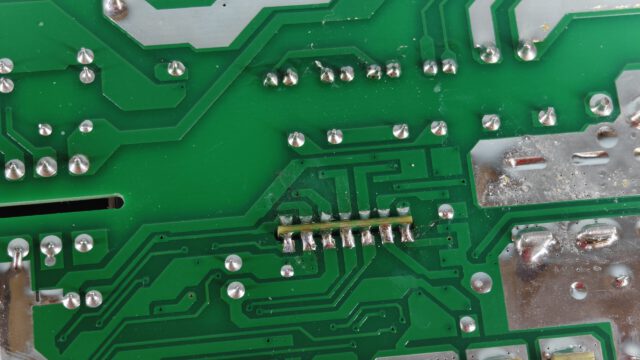

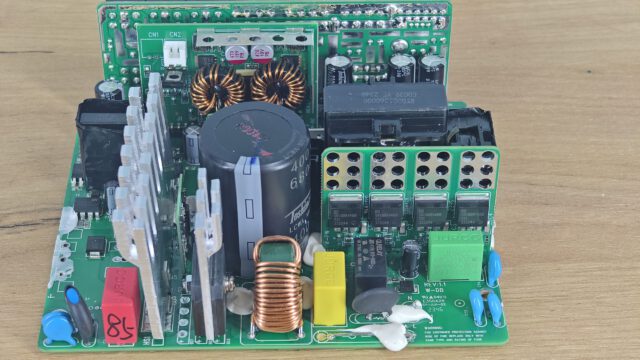

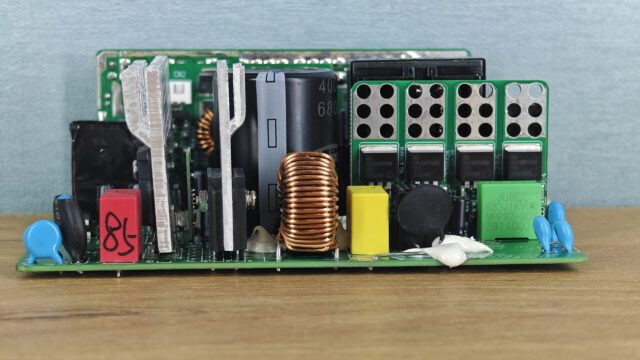

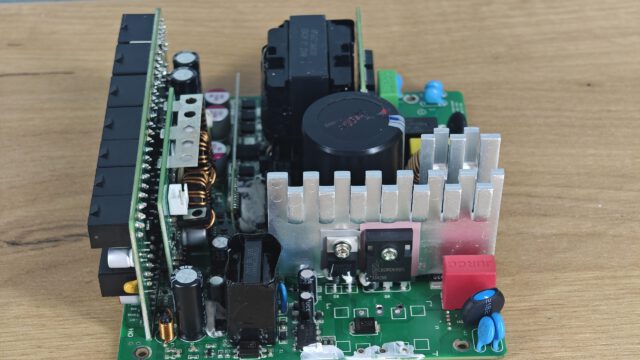

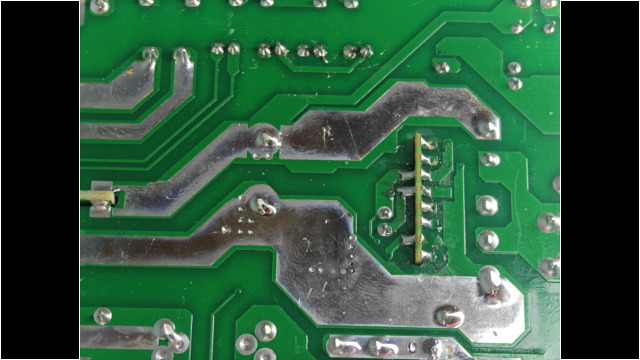

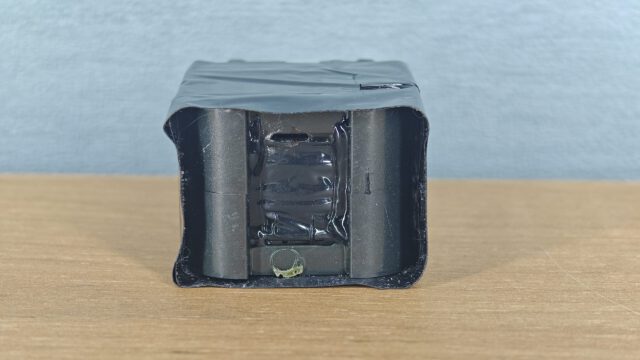

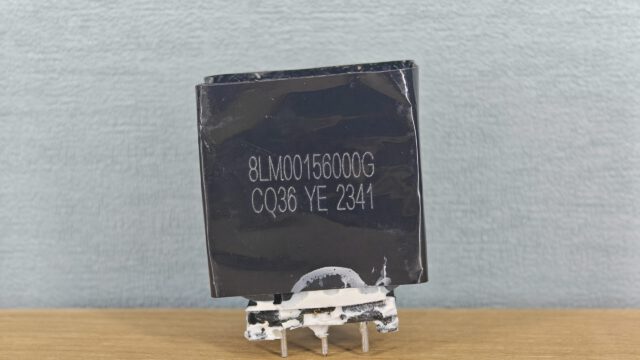

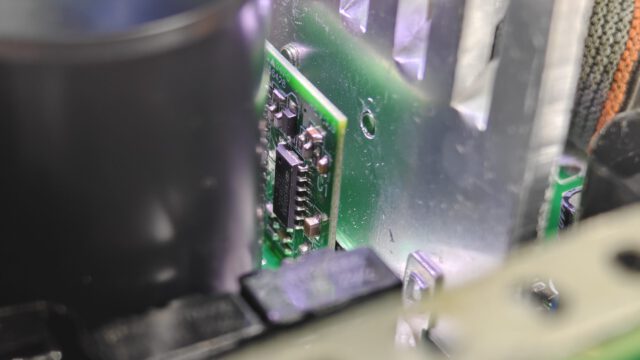

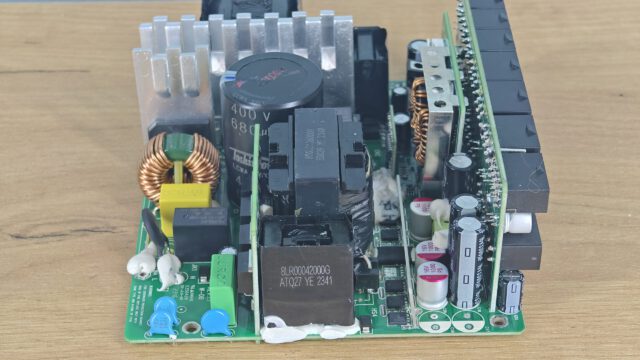

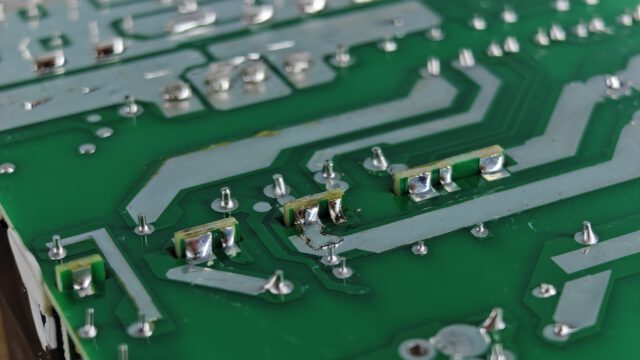

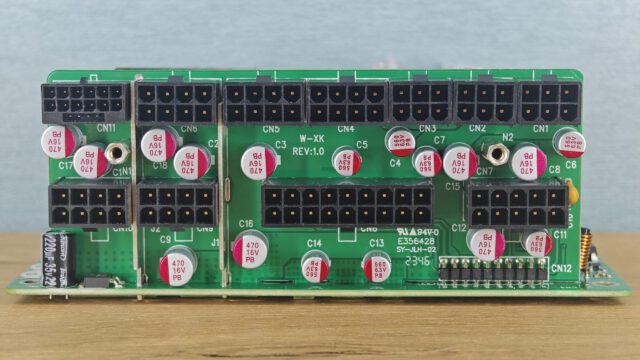

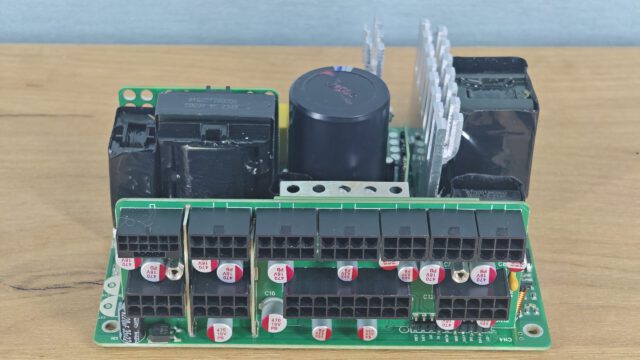

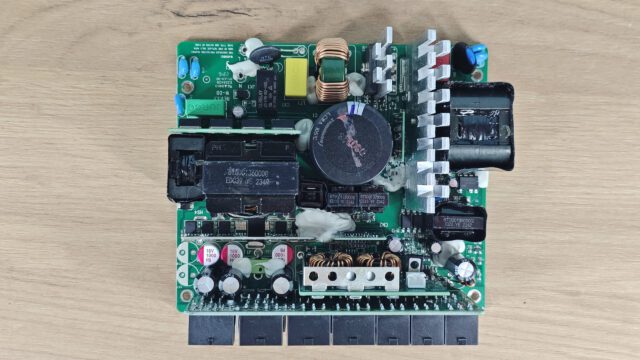

Анализ компонентов:

Manufacturer (OEM)	Hui Cheng

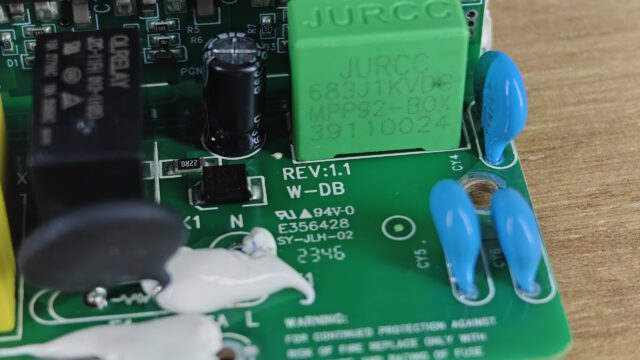

Platform	W-DB
Primary Side

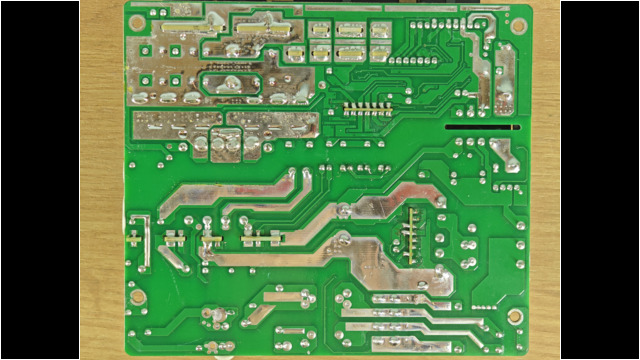

PCB Type	Double-Sided

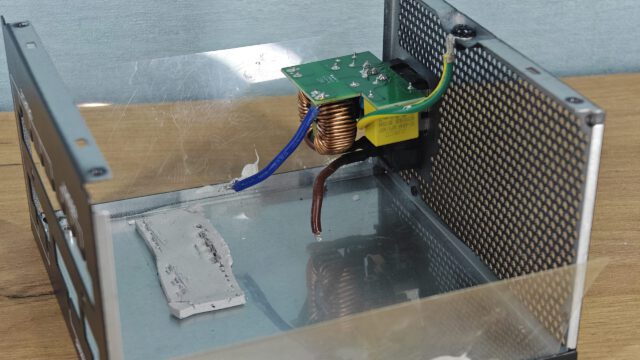

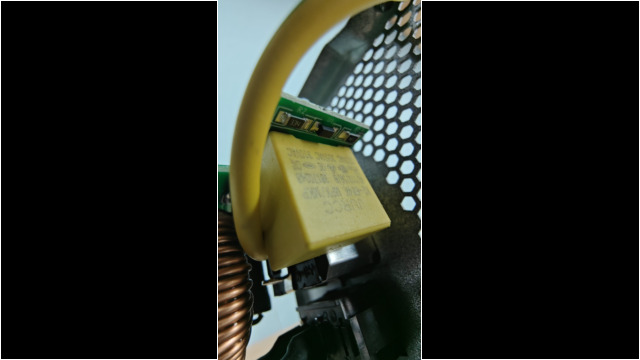

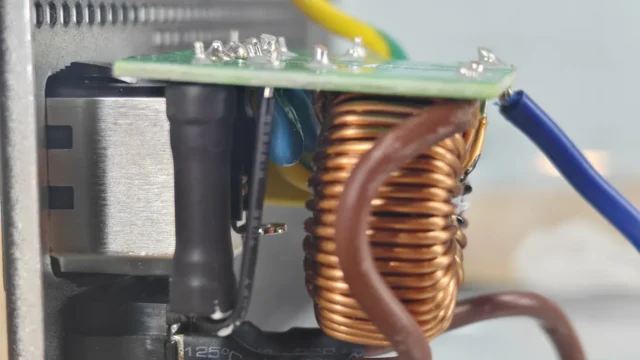

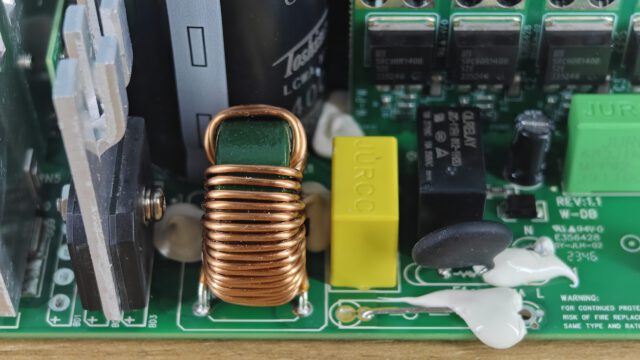

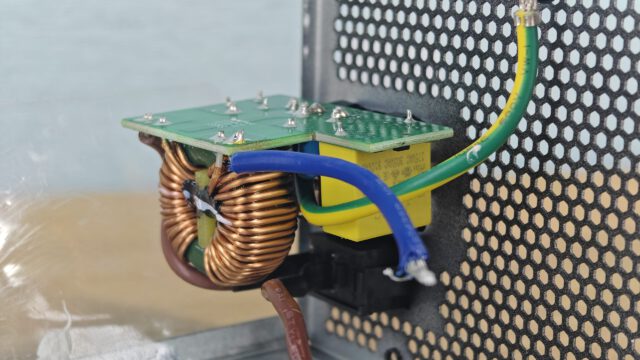

Transient Filter	4x Y caps, 2x X caps, 2x CM chokes, 1x MOV

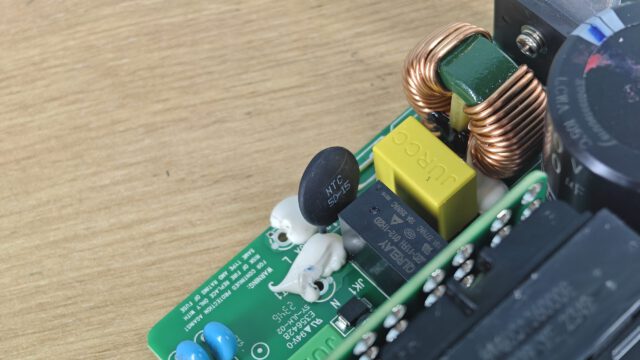

Inrush Protection	NTC Thermistor & Relay

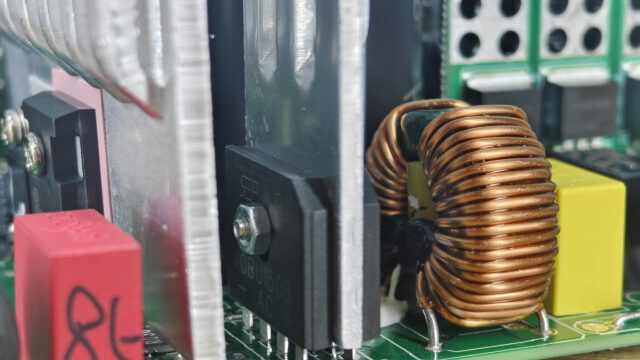

Bridge Rectifier	2x SEP ELECTRONIC GBU 1508

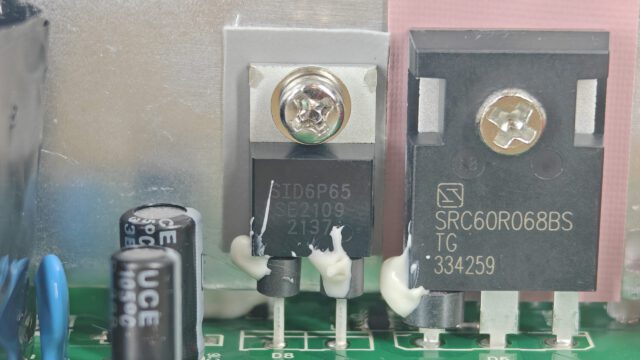

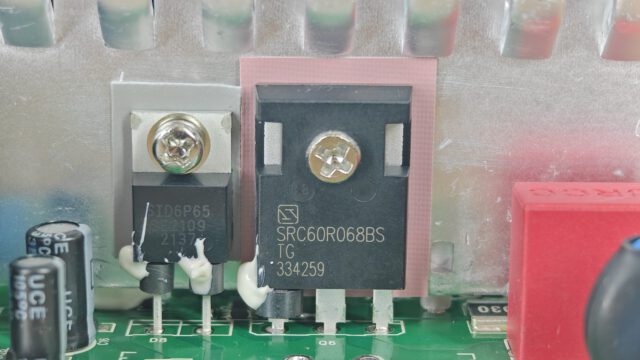

APFC Mosfet	1x Sanrise Tech SRC60R068BS
APFC Boost Diode	1x Youtai Semiconductor (?) SID6P65

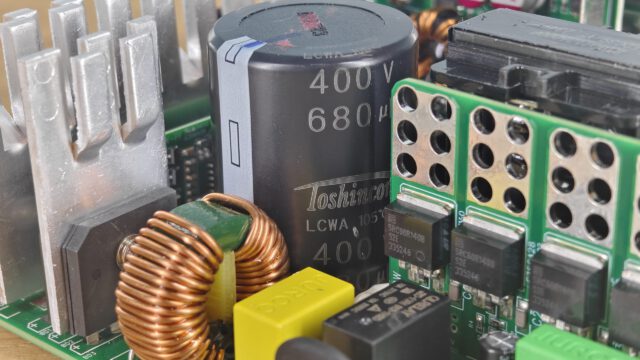

Bulk Cap	1x Toshincon LCWA (400V, 680uf, 2000h @ 105°C)

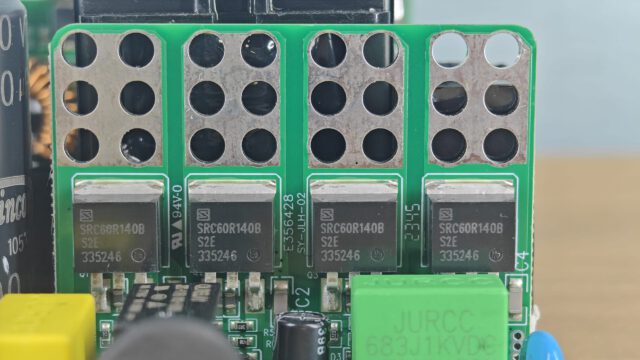

Main Switchers	4x Sanrise Tech SRC60R140B
APFC Controller	Champion CM6500UNX
Resonant Controller	Champion CU6901T6X
Topology	Primary side: APFC, Full-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters

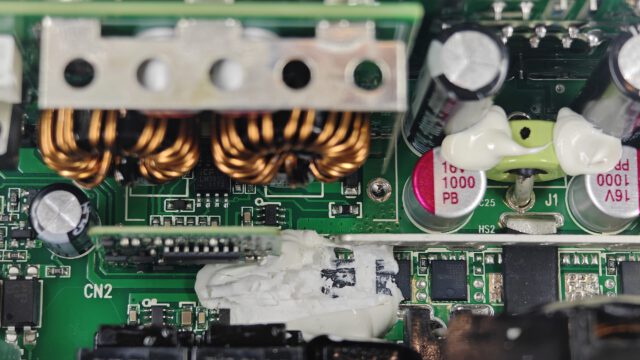

Secondary Side

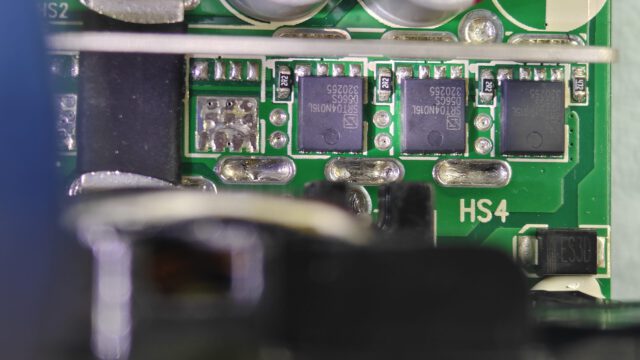

+12V MOSFETs	6x Allpower Microelectronics G013N04G  (40V, 100A @ 100°C, Rds(on) 1.8 mΩ)

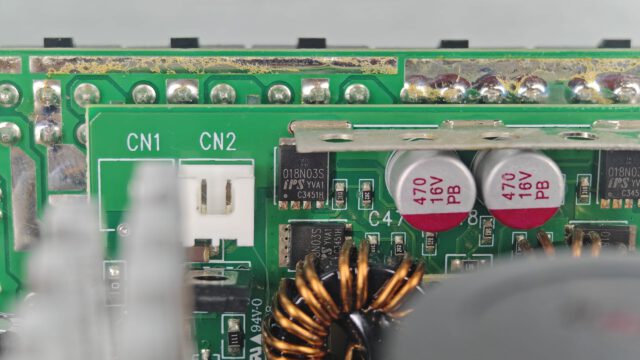

5V & 3.3V MOSFETs	4x InPower Semiconductor 018N03S

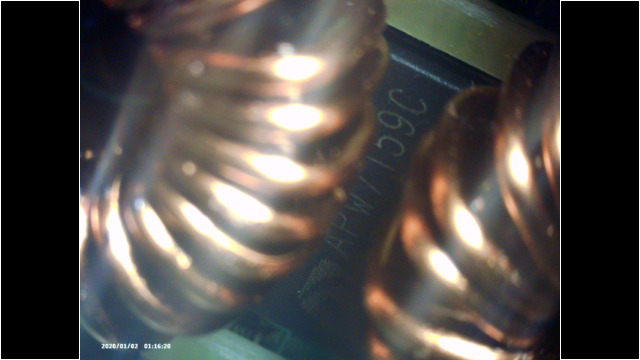

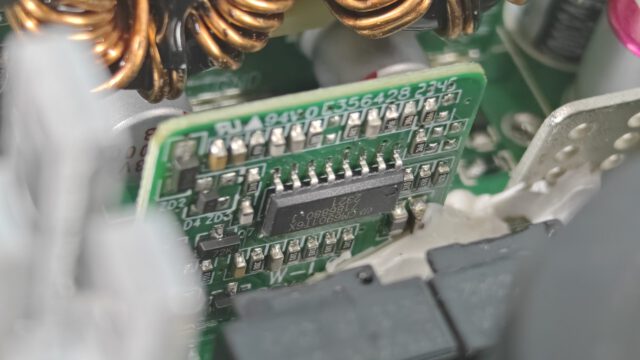

PWM Controller	ANPEC APW7159C

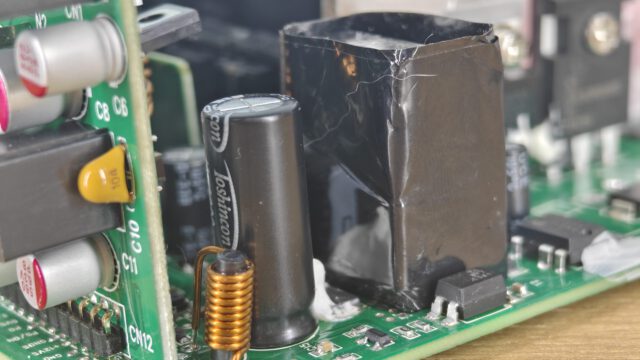

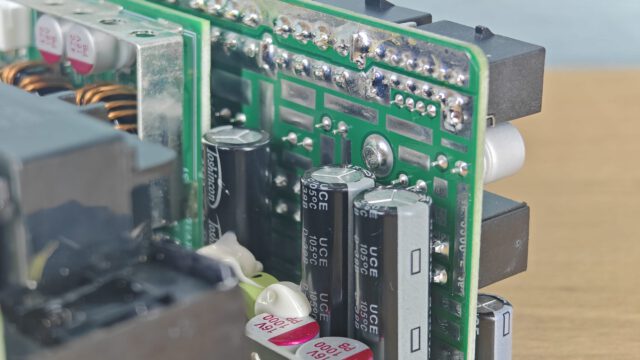

Filtering Capacitors	11x Toshincon UCE Polymer: 24x Toshincon OPB
Supervisor IC	GR8313F (F)- comply with Intel’s new specification

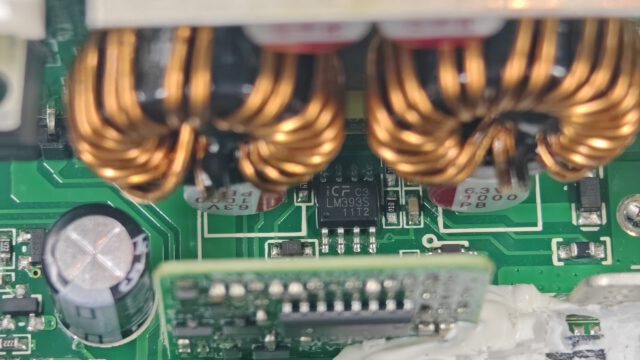

Fan Controller	Weltrend WT51F104 + Advanced Analog Circuits AS393M

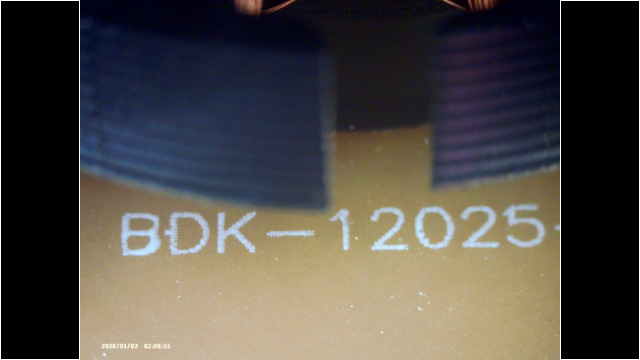

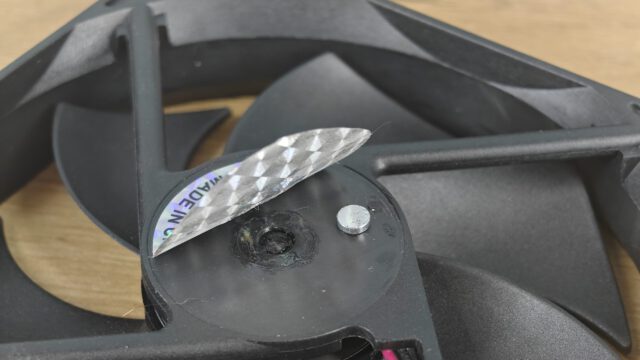

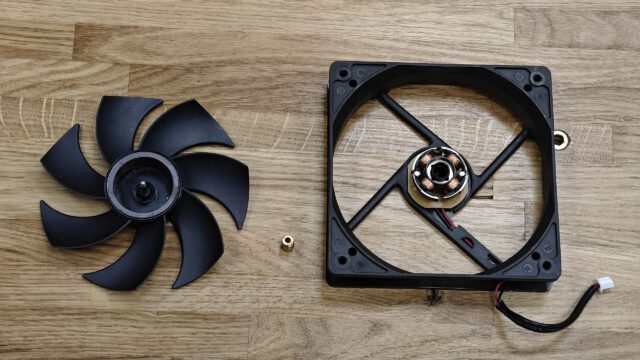

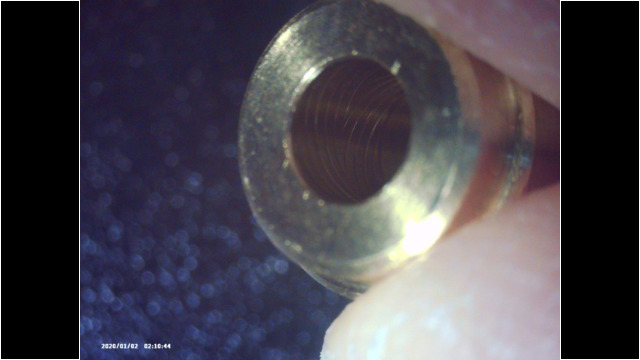

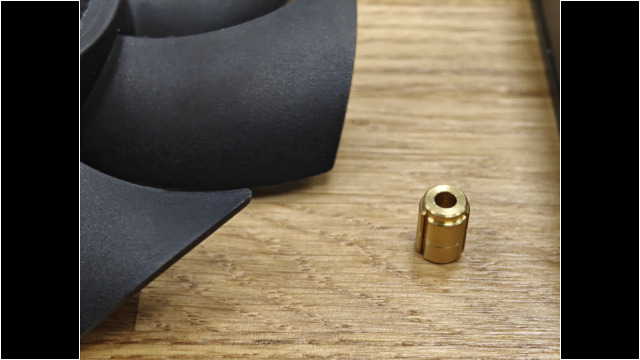

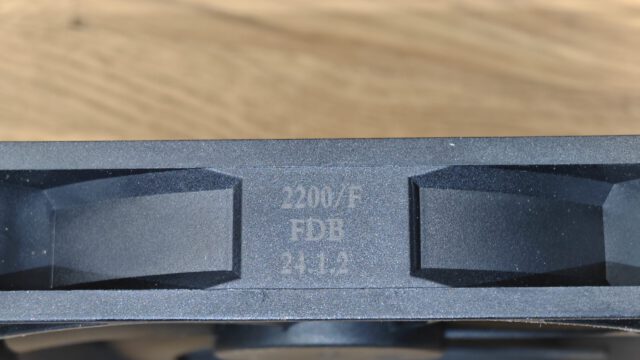

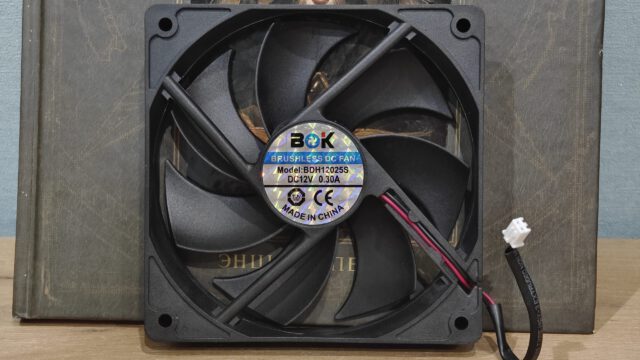

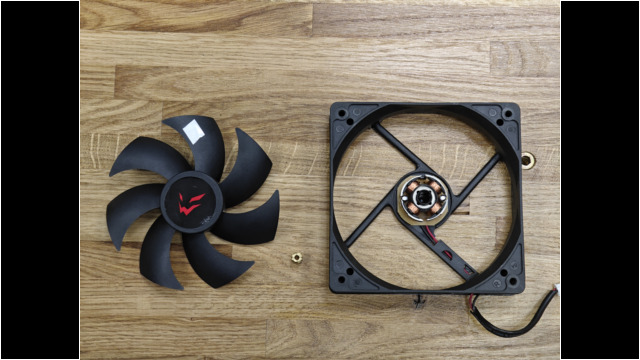

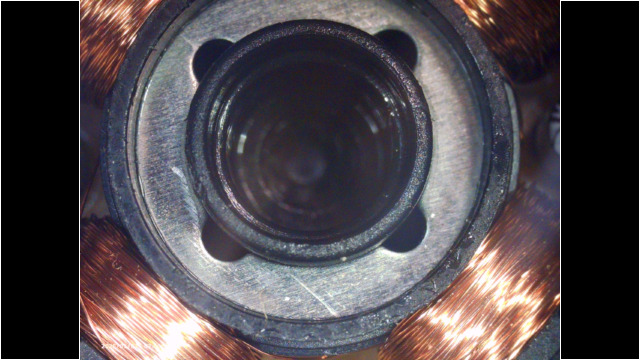

Fan Model	BDK BDH12025S (120mm, 12V, 0.30A, Fluid Dynamic Bearing)
5VSB Circuit
Rectifier	1x SB1045L
Standby PWM Controller	Chipown PN8141
-12 Circuit	Thinki Semiconductor 79M12

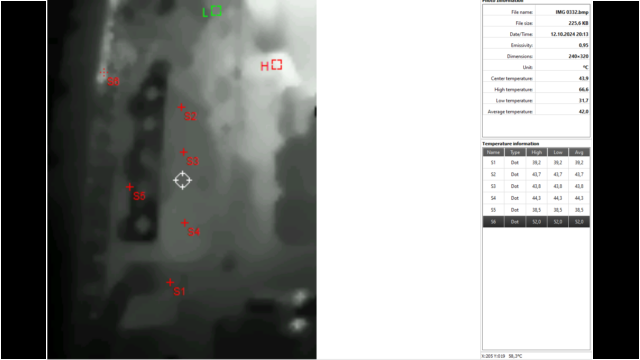

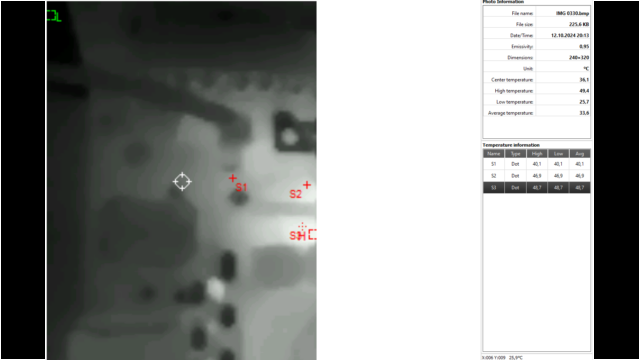

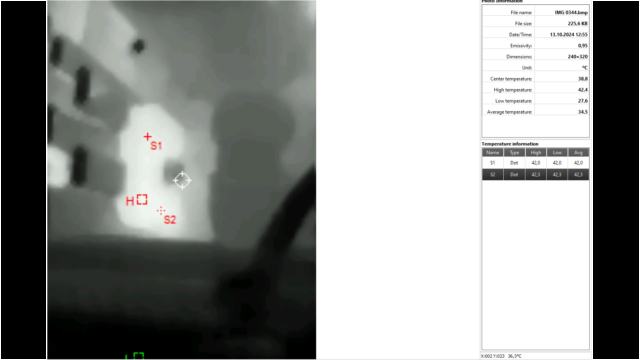

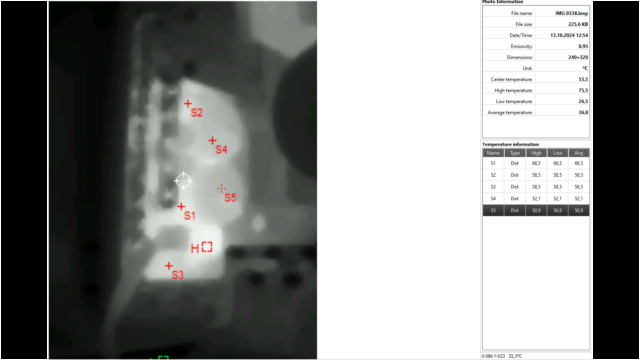

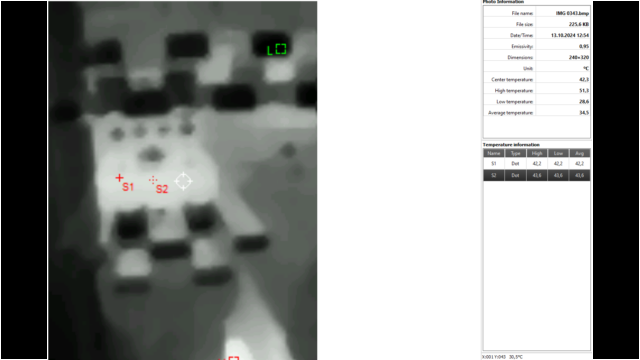

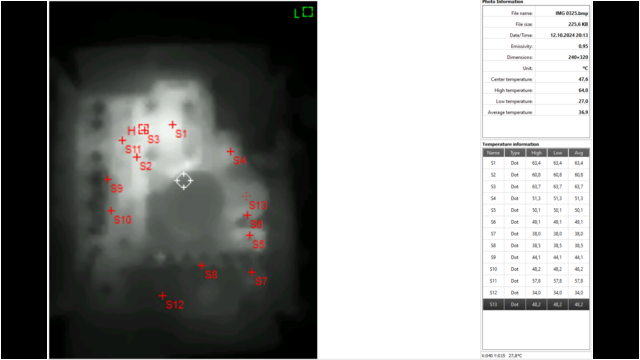

Нагрузка 150W:

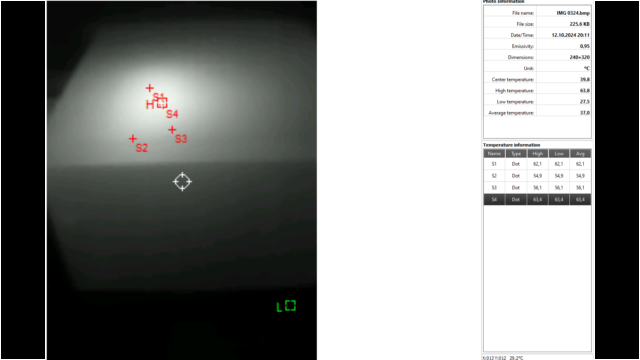

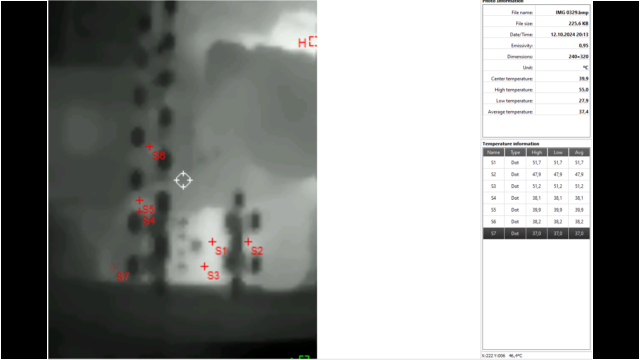

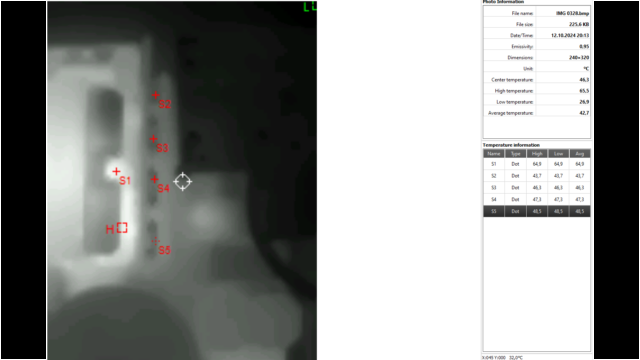

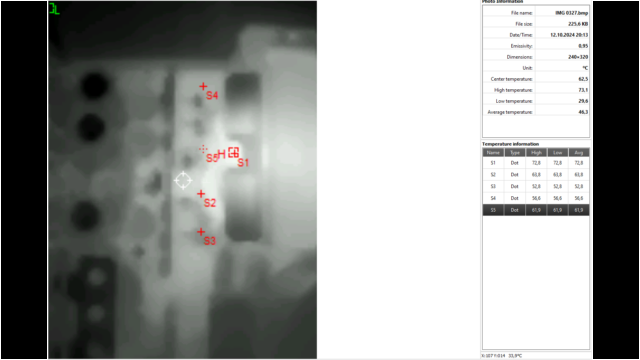

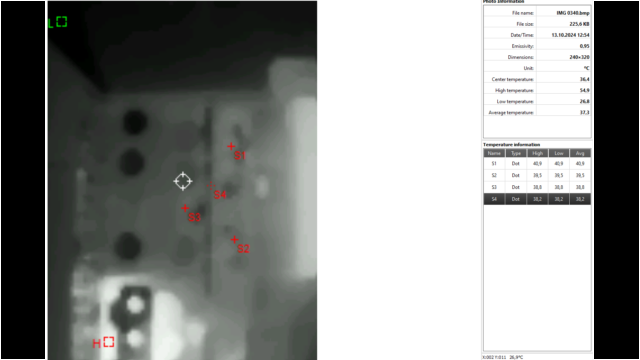

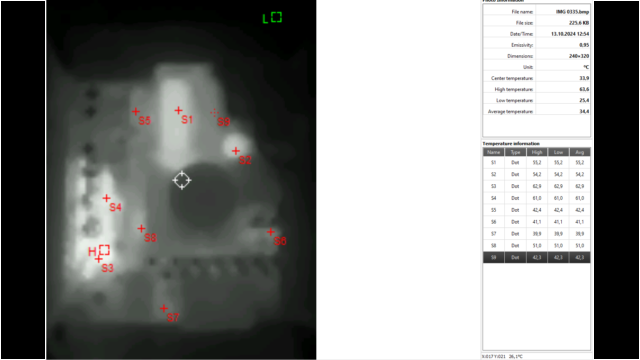

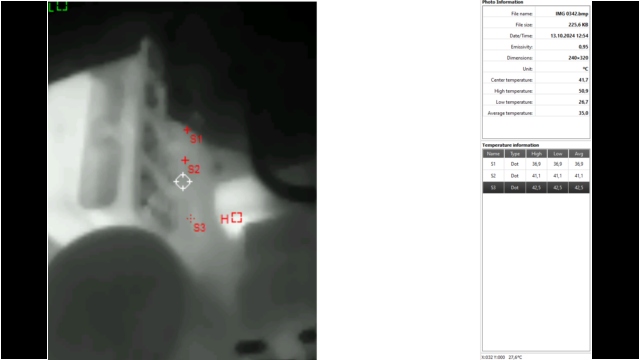

Нагрузка 100%:

Оборудование для тестирования и методика:

12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017

---

CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V

---

При тестирование нагрузки от 10% до 100%, каждые 10% добавляется по 1 амперу на 5V и 3.3V.
Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

---

Тесты Load Regulation, КПД, PF, Скорости вентилятора:

Нагрузка	12V	5V	3.3V	КПД	PF	Скорость вентилятора
10%	11.99V	5.01V	3.36V	86.06%	0,85	822
20%	11.98V	5.01V	3.36V	90.72%	0,94	844
30%	11.97V	5.01V	3.36V	91.57%	0,97	928
40%	11.96V	5.01V	3.36V	92.12%	0,98	1037
50%	11.96V	5.01V	3.36V	92.63%	0,99	1123
60%	11.95V	5.00V	3.36V	92.66%	0,99	1237
70%	11.94V	5.00V	3.35V	92.59%	0,99	1365
80%	11.93V	5.00V	3.35V	92.35%	0,99	1522
90%	11.93V	5.00V	3.35V	91.91%	0,99	1701
100%	11.92V	5.00V	3.35V	91.62%	0,99	1823
CL1	11.99V	4.92V	3.35V	84.15%	0,88	840
CL2	11.99V	4.98V	3.36V	83.21%	0,89	855
CL3	11.99V	5.01V	3.33V	77.97%	0,82	848
CL4	11.92V	5.02V	3.37V	91.97%	0,99	1823
20W	11.99V	5.01V	3.36V	65.16%	0,54	816
40W	11.98V	5.01V	3.36V	77.59%	0,68	820
60W	11.98V	5.00V	3.36V	83.08%	0,78	822
80W	11.98V	5.00V	3.36V	85.71%	0,84	823

Тесты пульсаций:

Нагрузка	12V	5V	3.3V
10%	16.0 mV	7.4 mV	20.6 mV
20%	22.4 mV	7.2 mV	21.20 mV
30%	26.2 mV	6.4 mV	20.8 mV
40%	21.6 mV	8.0 mV	20.4 mV
50%	23.2 mV	7.6 mV	21.6 mV
60%	24.0 mV	8.4 mV	21.8 mV
70%	27.2 mV	8.0 mV	22.4 mV
80%	29.6 mV	8.8 mV	23.2 mV
90%	32.0 mV	9.0 mV	24.2 mV
100%	35.2 mV	8.4 mV	25.0 mV
CL1	20.2 mV	11.2 mV	23.4 mV
CL2	27.4 mV	14.4 mV	24.8 mV
CL3	20.0 mV	9.6 mV	26.4 mV
CL4	34.4 mV	9.6 mV	24.8 mV
