Мы решили обозреть этот известный многим блок питания как «топ за свои деньги» по причине того, что на 550W версию хороших тестов не было.

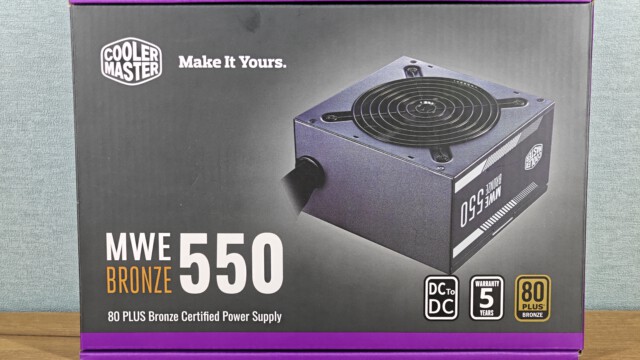

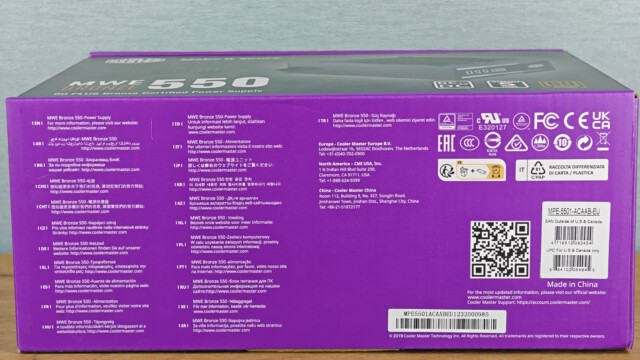

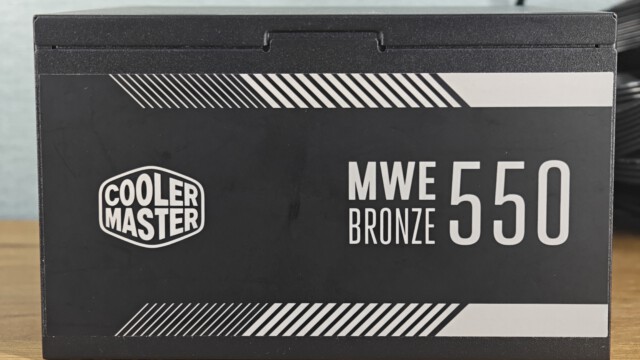

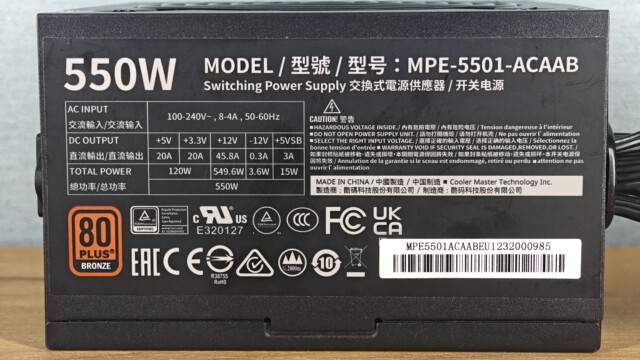

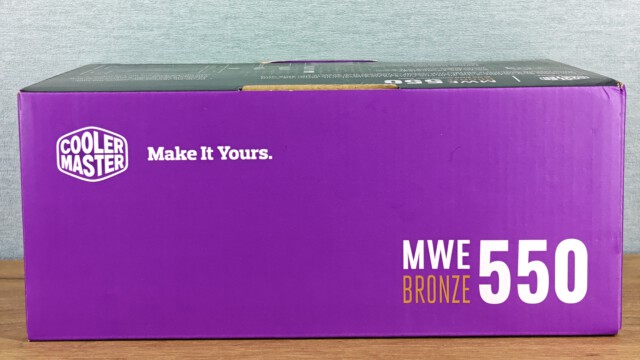

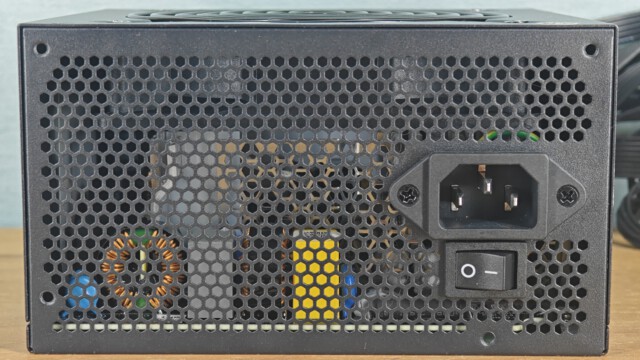

Фото снаружи:

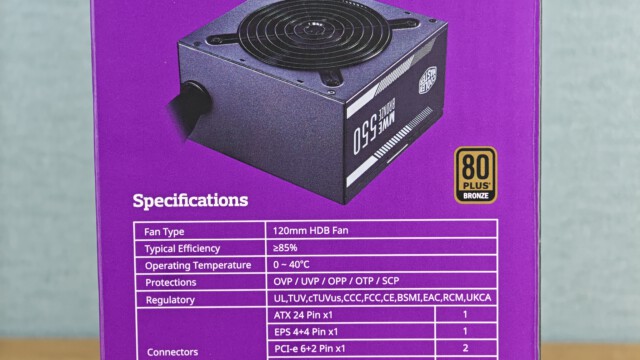

Производитель заявляет 80Plus Bronze сертификат, тихий и эффективный 120см HDB вентилятор, LLC + DC-DC платформу, OVP, UVP, OPP, OTP и SCP защиты.

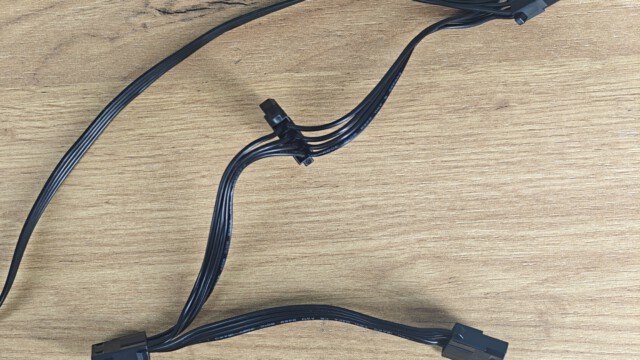

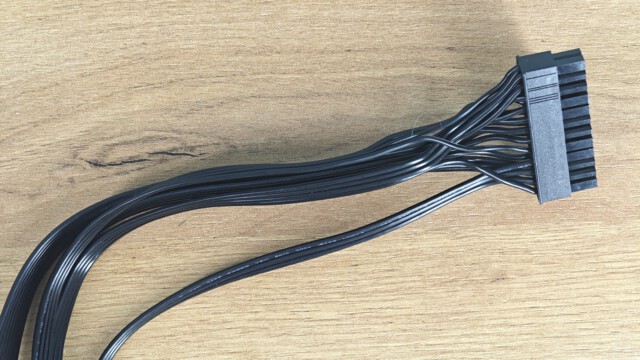

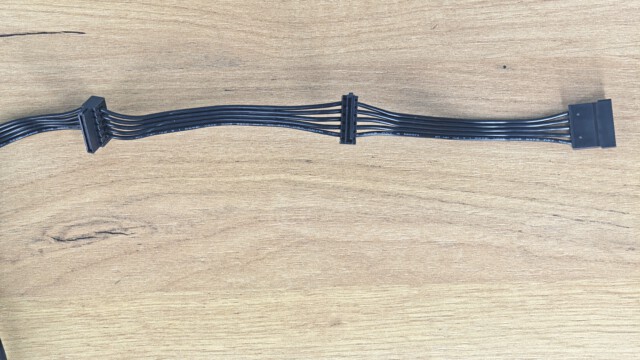

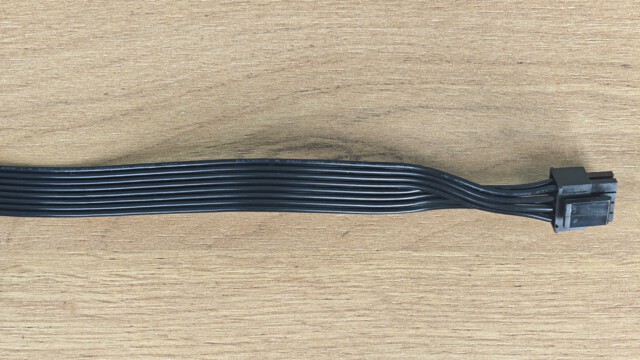

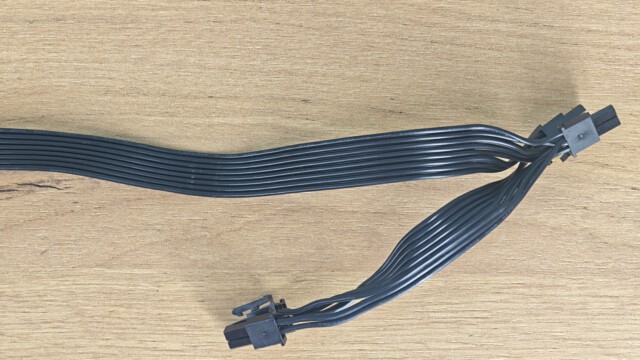

Информация по кабелям и их фото:

Описание	Калибр
ATX Connector 20+4 pin	18-20AWG
PCI-E	18AWG
CPU	18AWG
MOLEX	18AWG
SATA	18AWG

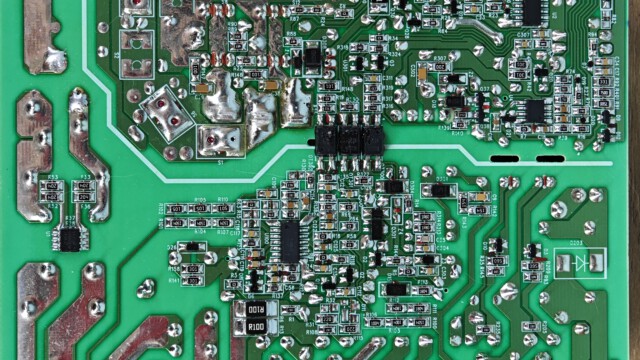

Анализ компонентов:

Manufacturer (OEM)	Gospower
Platform	G1208 v0.5
PCB Type	Single-Sided

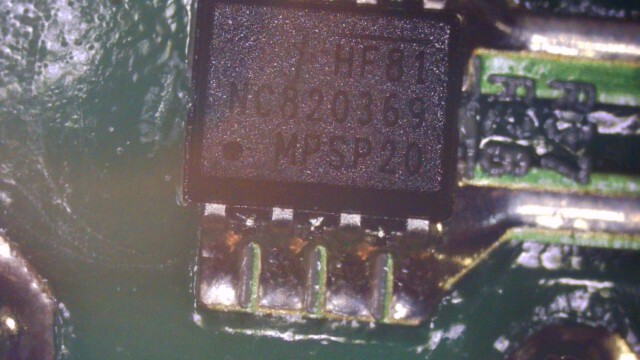

Transient Filter	4x Y caps, 2x X caps, 2x CM chokes, 1x MOV, 1x MPS HF81 (Discharge IC)
Inrush Protection	NTC Thermistor & Relay
Bridge Rectifier	1x GBU 1508 (800V, 15A @ 100 °C)
APFC Mosfet	2x Stmicroelectronics STB33N60DM2 (500V, 20A, 0.26Ohm)
APFC Boost Diode	1x OnSemi ISL9R1560P2 (600V, 15A)
Bulk Cap	1x Capxon LP 420v 390uf (420V, 470uf, 2-3,000h @ 85°C)
Main Switchers	2x JILIN SINO-MICROELECTRONICS JCS18N50FH (500V, 11A @100°C 0.26Ohm)

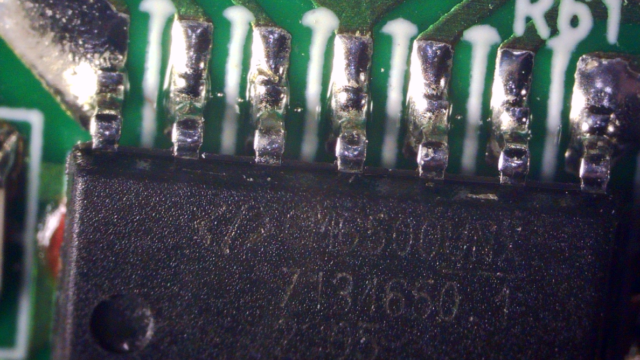

APFC Controller	Champion CX6500UNX
Resonant Controller	Champion CU6901VAC + Driver SGM48000XS8
Topology	Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters
+12V MOSFETs	4x NCE Power NCE40H12 (40V, 85A @ 100°C, Rds(on) 4.0 mΩ)
5V & 3.3VMOSFETs	4x IPS FTD05N03NA (30V, 75A @ 100°C, 6mOhm)
PWM CONTROLLERs	1x APW7159C
Filtering Capacitors	Electolytic: 12x Capxon KF (2-5,000h @ 105°C) Polymer: 8x Capxon
Supervisor IC	ICIN1S313I-SAG
Fan Model	Thermal Control DF1202512SELN (120mm, 12V, 0.25A, Rifle Bearing Fan)
IC Fan	L2904B
Standby PWM Controller	OB2365SP
-12V Circuit	B772

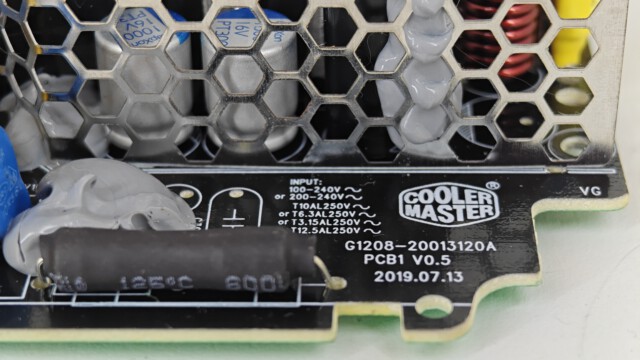

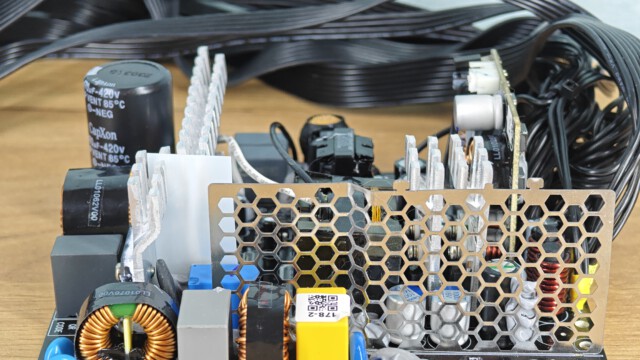

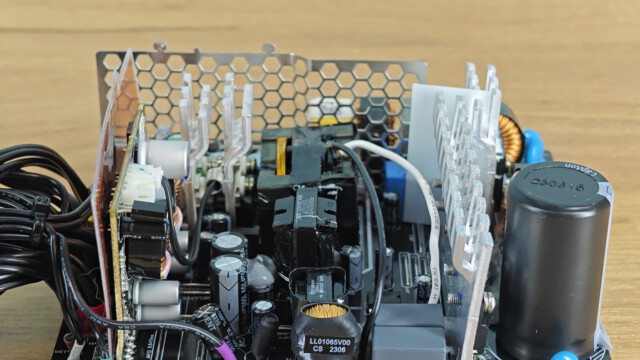

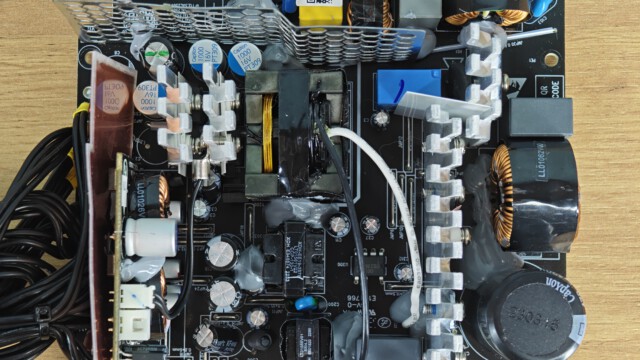

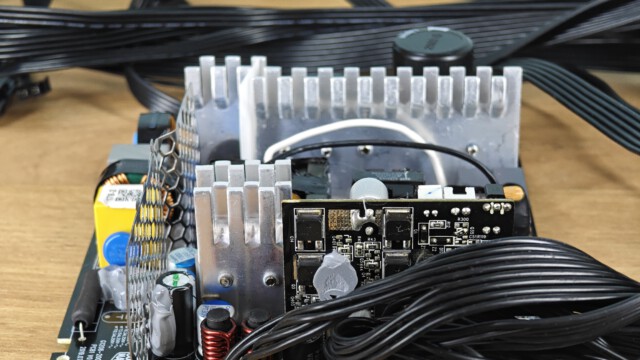

Cooler Master Mwe Bronze 550W использует платформу Gospower G1208, эта же платформа используется в Cooler Master Mwe White.

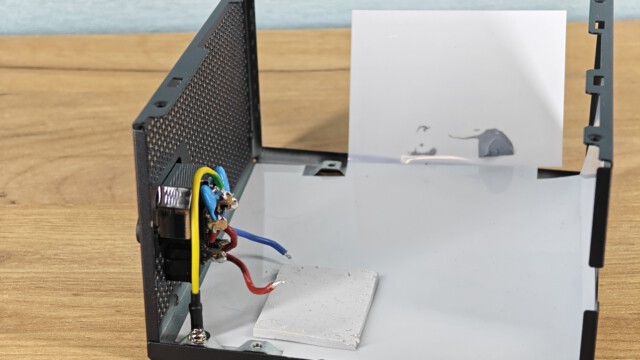

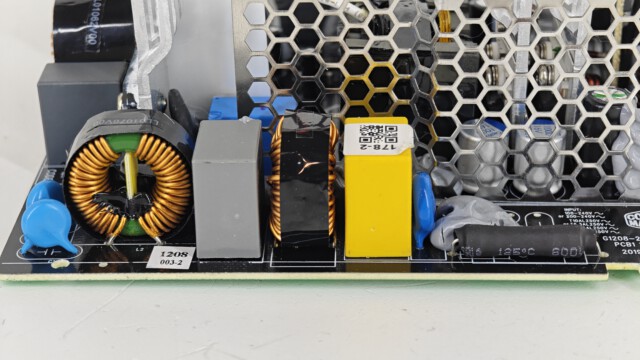

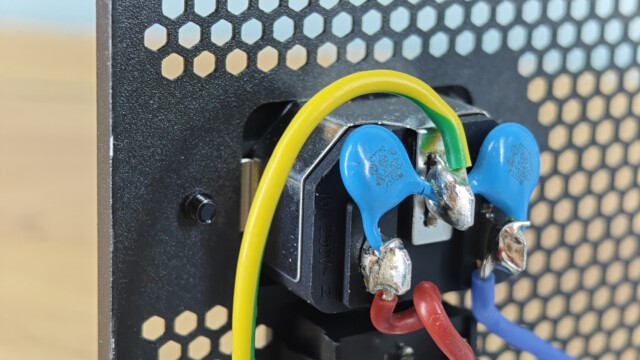

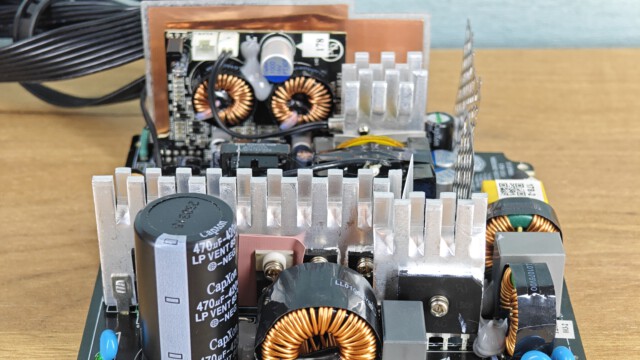

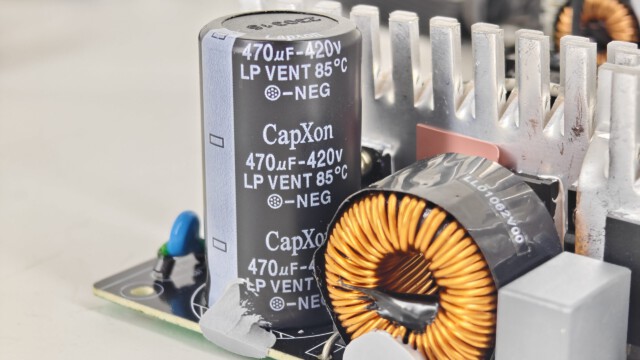

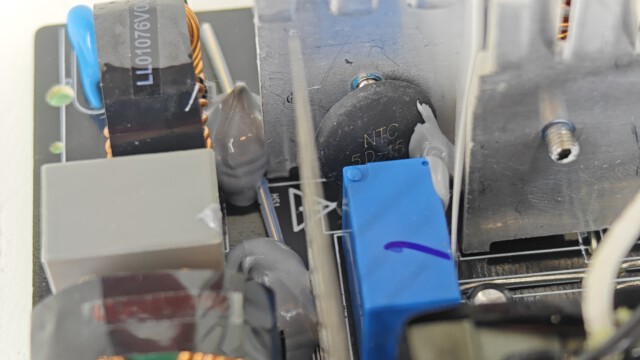

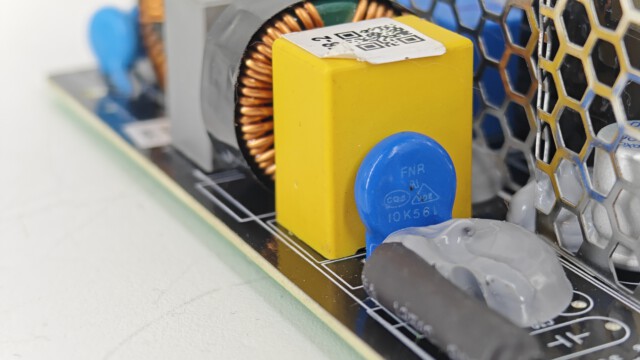

EMI фильтр в блоке полный. Он включает в себя варистор для защиты от скачков напряжения, термистор для понижения пускового тока, реле и микросхему для разрядки X конденсаторов. Также, в блоке установлен высоковольтный конденсатор Capxon серии LP с лайфтаймом 2-3 тысячи часов, но к сожалению, при 85 градусах, однако, с довольно большим объёмом в 470 микрофарад.

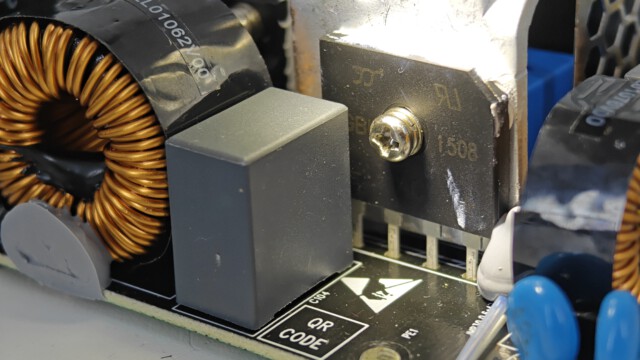

В качестве диодного моста используется GBU 1508, что является крайне хорошим решением для 550W.

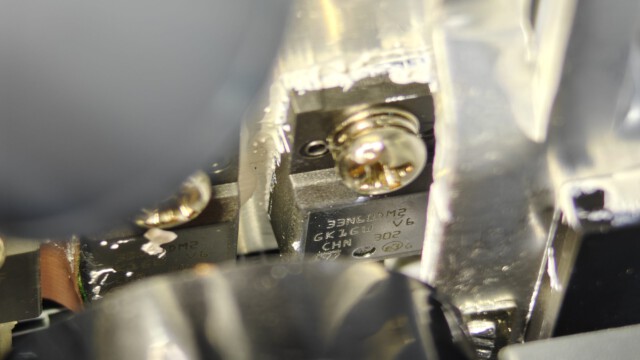

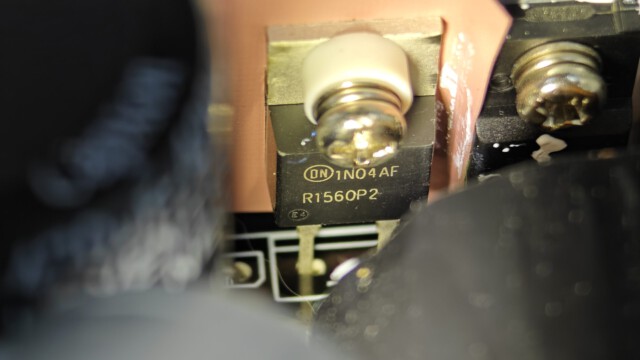

В APFC стоят мосфеты Stmicroelectronics STB33N60DM2 с хорошими характеристиками для блоков этого ценового сегмента, а также диод OnSemi ISL9R1560P2.

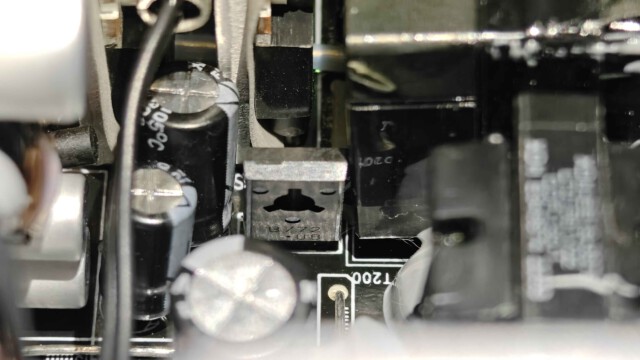

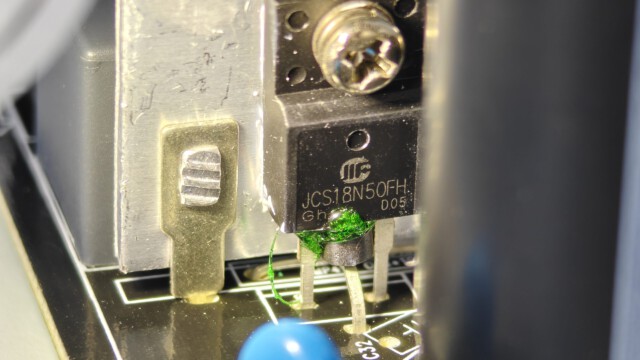

В качестве ключей полумостового преобразователя используются JILIN SINO-MICROELECTRONICS JCS18N50FH.

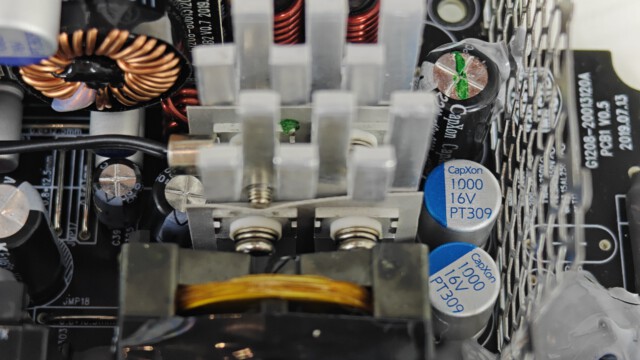

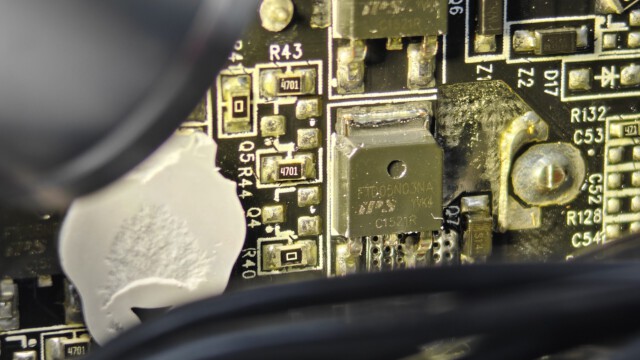

На 12-ти вольтовой линии используются четыре мосфета NCE Power NCE40H12, что довольно хорошо. На линиях 5V и 3.3V стоят четыре мосфета IPS FTD05N03NA.

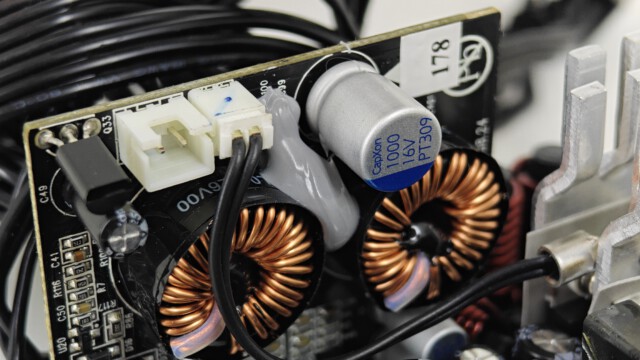

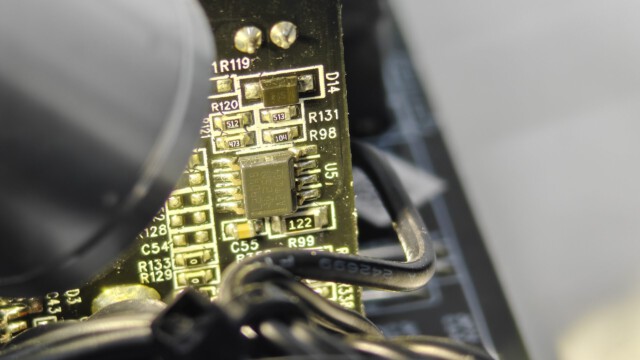

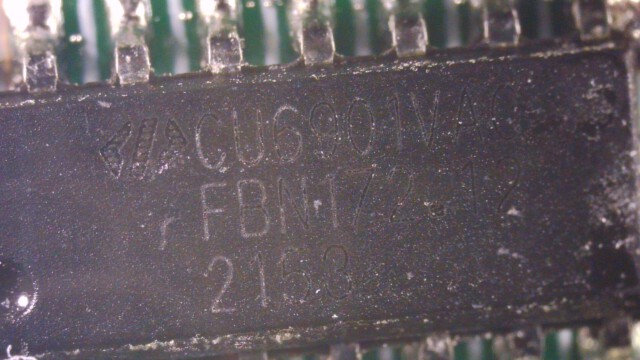

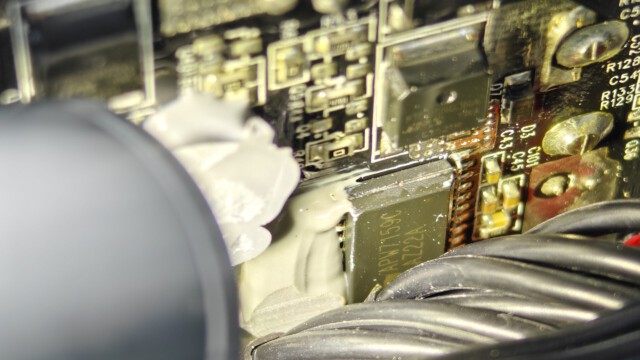

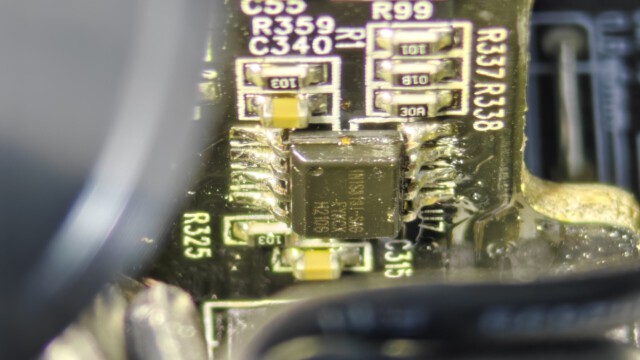

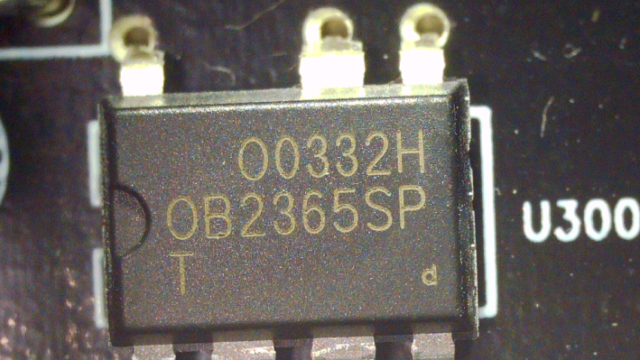

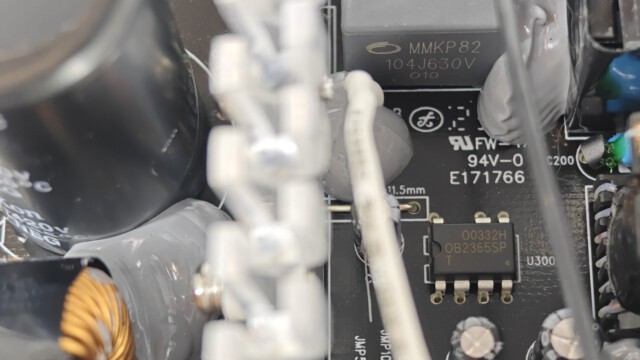

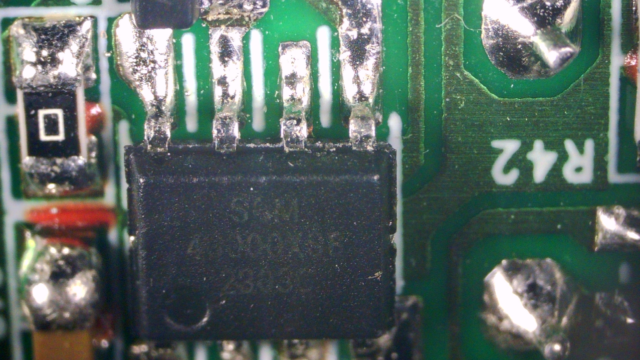

В блоке используется супервизор ICIN1S313I-SAG. Резонансный контроллер, управляющий LLC преобразователем — Champion CU6901VAC, к тому же в этом блоке мы можем видеть драйвер SGM48000XS8, который управляет вместе с контроллером транзисторами основного преобразователя. Контроллер APFC — Champion CX6500UNX. PWM контроллер, управляющий DC-DC преобразователями — APW7159C, микросхема, управляющая вентилятором — L2904B. За -12v отвечает транзистор B772, а за дежурное питание — OB2365SP.

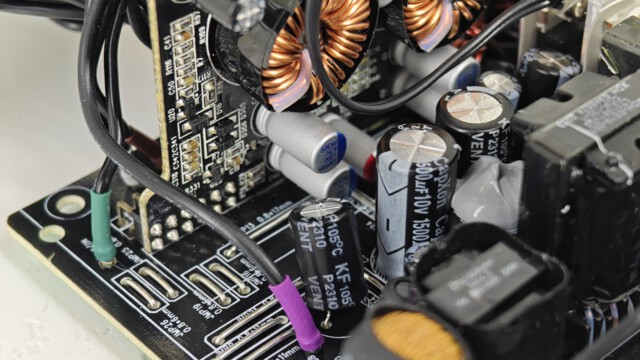

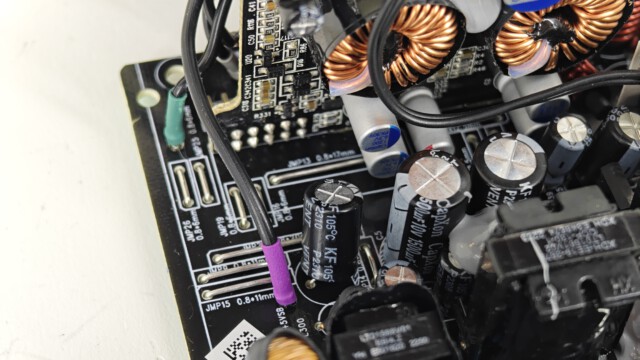

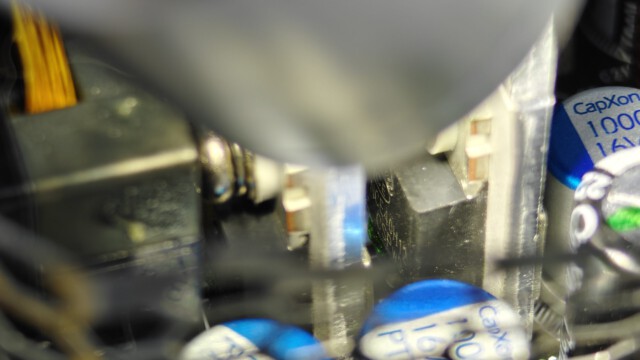

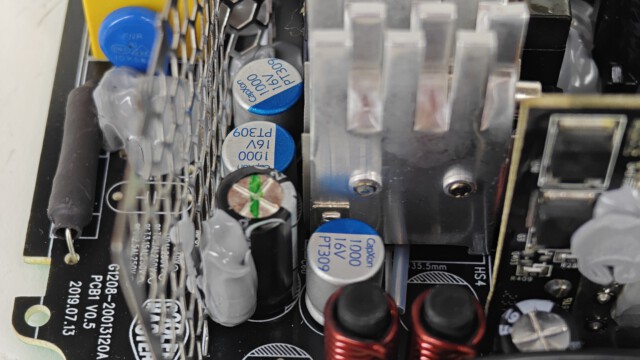

Фильтрующие электролиты: 12 конденсаторов Capxon серии KF
Полимеры: 8 конденсаторов от Capxon.

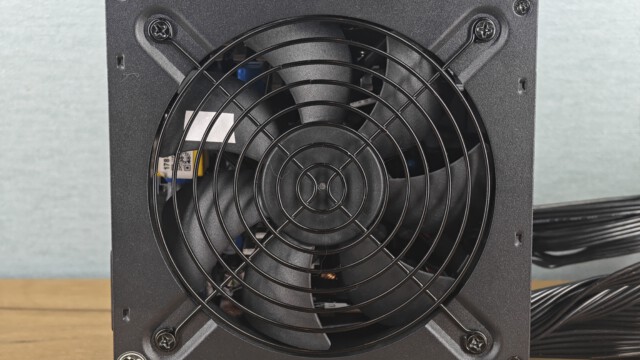

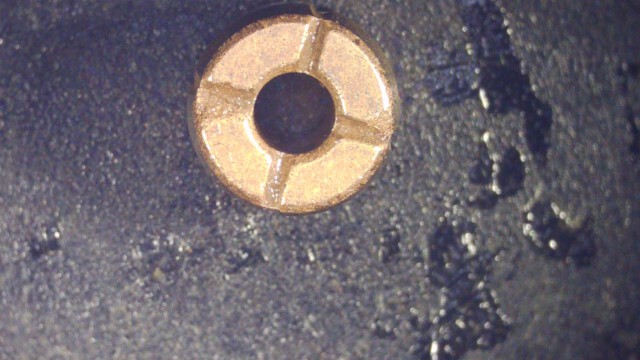

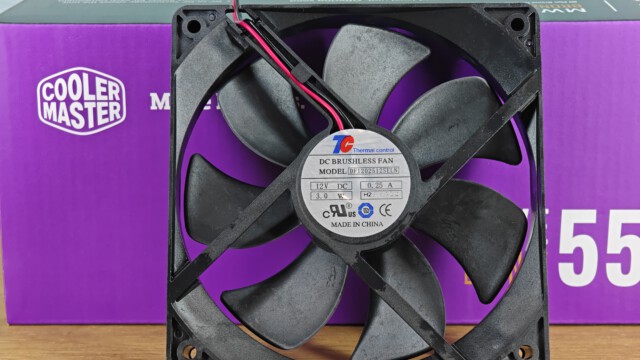

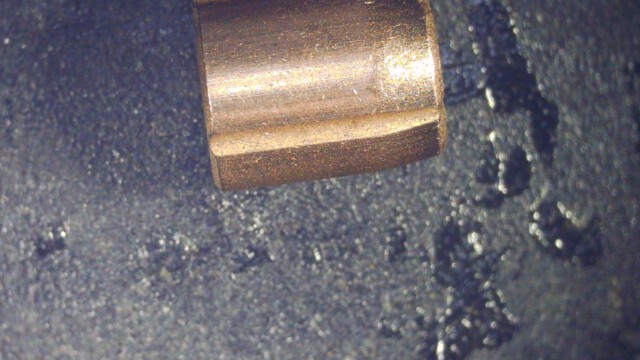

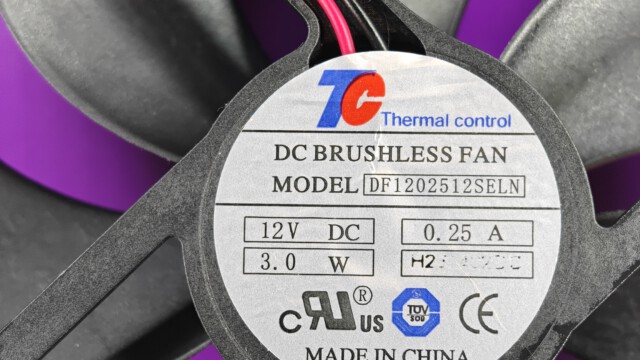

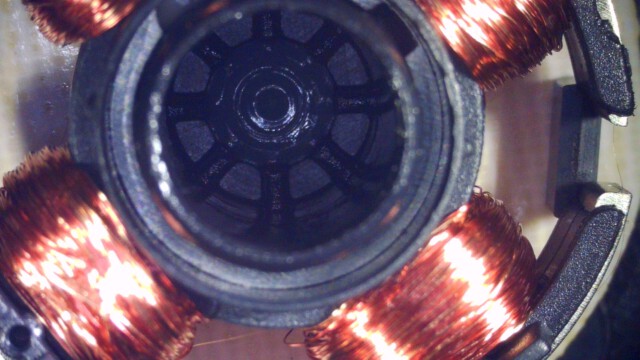

В блоке установлен в целом неплохой вентилятор Thermal Control DF1202512SELN на подшипнике скольжения с винтовой нарезкой, каких-либо дефектов ввиде треска и прочего нету. На небольших мощностях не шумный, но с 80% нагрузки уже можно ощутить шум.

Оборудование для тестирования и методика:

12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)

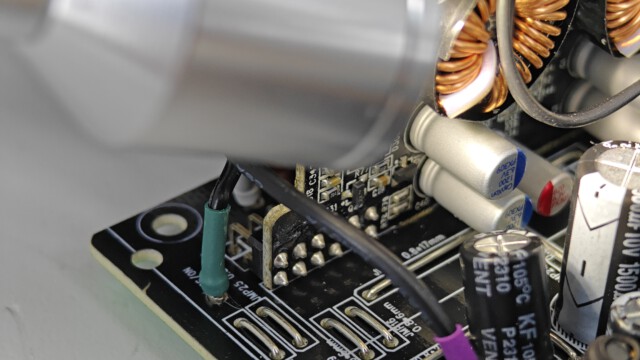

Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017

---

CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V

---

Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

---

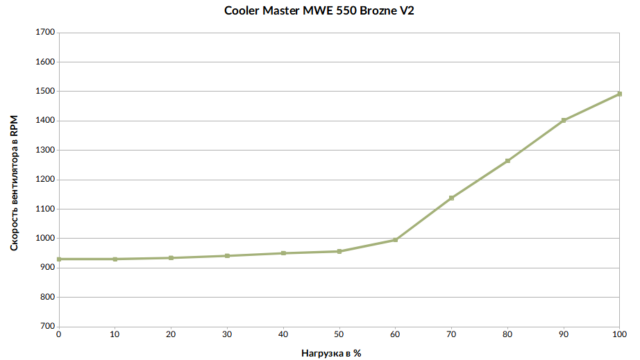

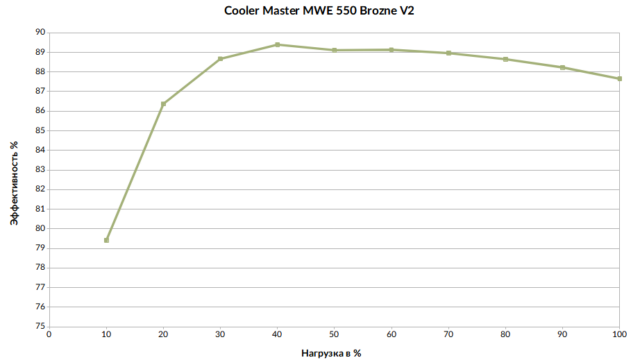

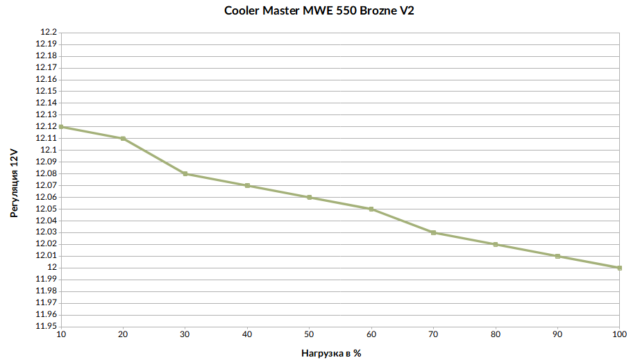

Тесты Load Regulation, КПД, PF, Скорости вентилятора:

Нагрузка	12V	5V	3.3V	КПД	PF	Скорость вентилятора
10%	12.12V	5.13V	3.389V	79.40%	0, 63	929
20%	12.11V	5.12V	3.383V	86.37%	0, 79	934
30%	12.08V	5.11V	3.378V	88.67%	0, 87	941
40%	12.07V	5.10V	3.373V	89.39%	0, 91	950
50%	12.06V	5.09V	3.366V	89.11%	0, 93	956
60%	12.05V	5.08V	3.363V	89.13%	0, 94	995
70%	12.03V	5.07V	3.357V	88.96%	0, 95	1138
80%	12.02V	5.06V	3.351V	88.65%	0, 96	1264
90%	12.01V	5.05V	3.346V	88.23%	0, 97	1402
100%	12.00V	5.04V	3.341V	87.65%	0, 97	1492
CL1	12.12V	5.03V	3.357V	81.32%	0, 83	1017
CL2	12.12V	5.01V	3.380V	79.05%	0, 80	1052
CL3	12.12V	5.13V	3.339V	72.22%	0, 72	972
CL4	11.99V	5.12V	3.364V	88.51%	0, 97	1501
20W	12.13V	5.14V	3.392V	58.43%	0, 43	920
40W	12.12V	5.13V	3.390V	74.55%	0, 55	922
60W	12.12V	5.13V	3.389V	80.78%	0, 65	923
80W	12.12V	5.13V	3.388V	83.72%	0, 73	937

Тесты пульсаций:

Нагрузка	12V	5V	3.3V
10%	15.2 mV	5.6 mV	4.8 mV
20%	55.2 mV	6.4 mV	5.0 mV
30%	56.8 mV	6.0 mV	4.0 mV
40%	54.4 mV	5.8 mV	4.6 mV
50%	53.6 mV	6.0 mV	4.2 mV
60%	52.8 mV	6.2 mV	4.4 mV
70%	53.4 mV	7.2 mV	6.6 mV
80%	57.6 mV	8.0 mV	6.4 mV
90%	59.2 mV	8.2 mV	6.0 mV
100%	60 mV	8.8 mV	5.6 mV
CL1	53 mV	13.6 mV	12.0 mV
CL2	52.8 mV	19.2 mV	8.8 mV
CL3	14.4 mV	7.2 mV	12.0 mV
CL4	61.6 mV	7.0 mV	8.2 mV

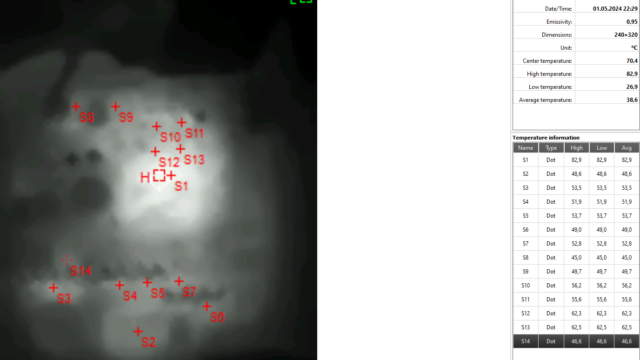

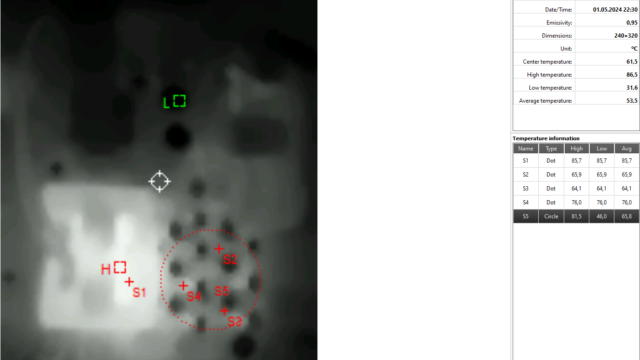

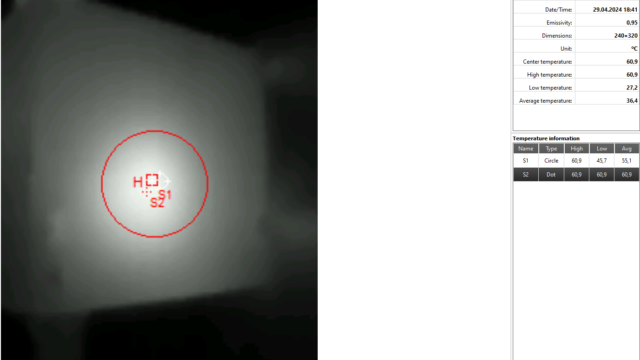

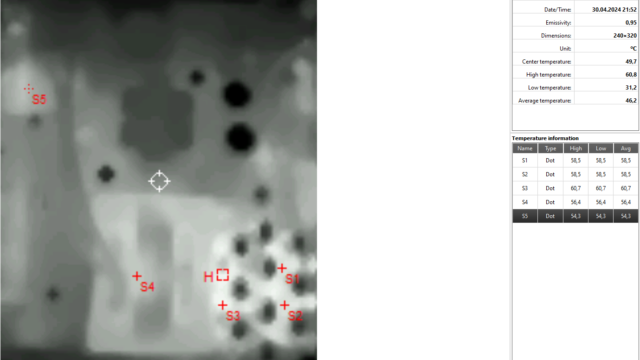

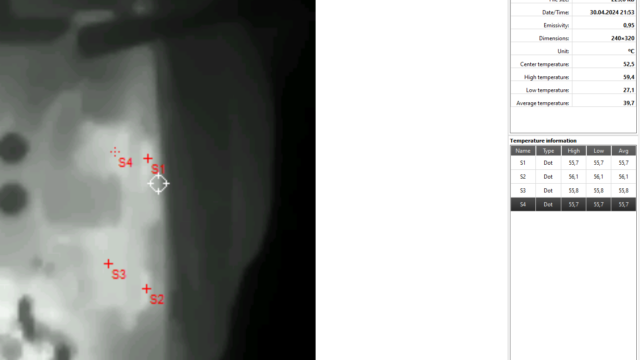

Температура при нагрузке в 150W без вентилятора:

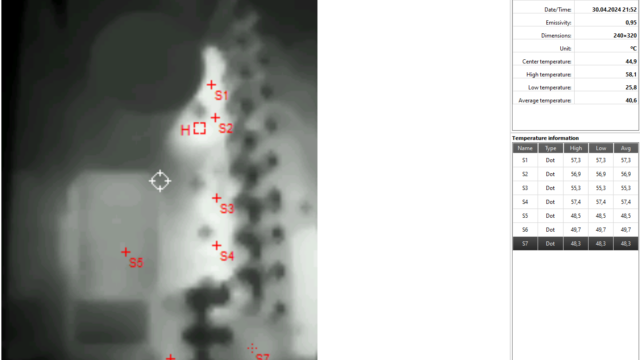

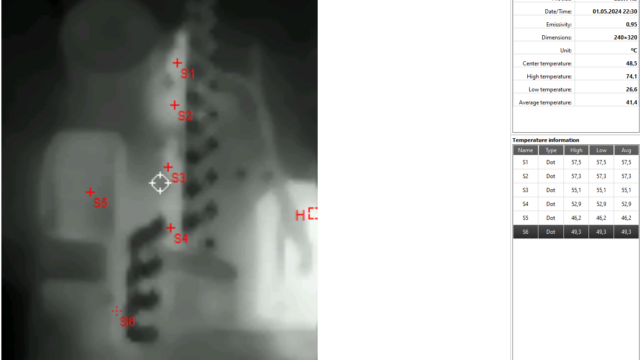

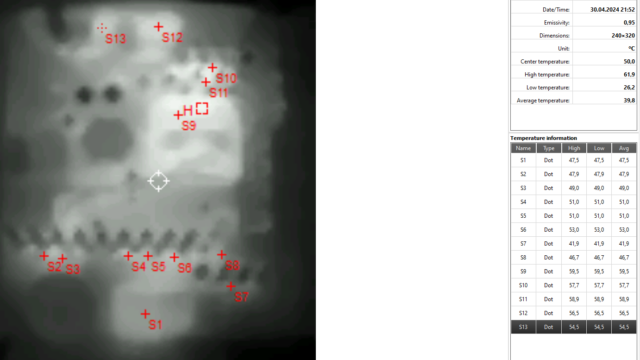

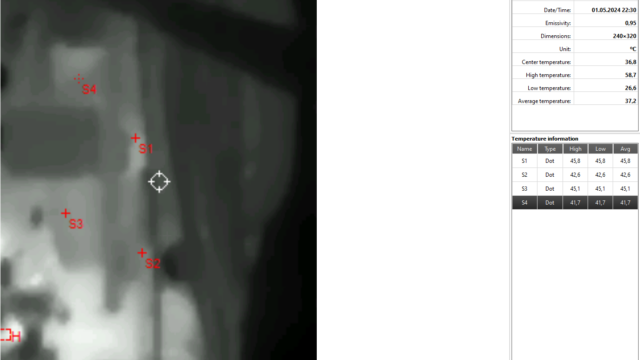

Температура при нагрузке в 100% протяжённостью в 20 минут:

Вывод:

Cooler Master Mwe Bronze использует ту же платформу что и Mwe White, а их различия мы можем видеть в ёмкости входного конденсатора. Так что, если цена на Mwe White ниже чем на Bronze, то можно смело брать его.
Тесты Load Regulation по всем линиям блок прошёл хорошо. Пульсации для этого уровня весьма неплохие, единственное, что без нагрузки пульсации по 12V линии — 172 mV, но это по сути ни на что не влияет. По компонентной базе и проведенными нами тестами можно утверждать, что блок является «топом за свои деньги» и в своем бюджете выглядит одним из лидеров. Что насчет конкурентов? Во первых — Gamemax GX Gold, но у него больше недостатков, чем у MWE. Во вторых — Deepcool PL-D, стоит он дороже либо столько же, при этом имеет платформу на прямоходовом преобразователе(Double Forward), отчего и ниже эффективность. Из плюсов перед MWE: 12VHPWR коннектор, 105 градусный коденсатор на входе и более низкие пульсации.

Плюсы:

• Платформа на LLC, SR & DC-DC
• Хорошие радиодетали, наличие термистора и реле, полный EMI фильтр
• Хорошая регуляция напряжений (Load Regulation)
• Отличная эффективность
• Адекватные пульсации, учитывая ценовую категорию блока.
• Неплохой вентилятор на подшипнике скольжения с винтовой нарезкой
• Гарантия 5 лет
• Цена

Минусы:

• Хотелось бы видеть 105 градусный конденсатор на входе, а не 85.
• Не лучший Power Factor при низких нагрузках

---
