Обзор и тестирование блока питания GameMax RGB-750 PRO

У нас на обзоре еще один блок питания от компании Gamemax.

В этом блоке питания за небольшую стоимость заявлены: 80 plus Gold сертификат, RGB вертушка, ATX 3.0 и PCI 5.0 интерфейс. Посмотрим, чем он может нас удивить.

Коробка и её содержимое

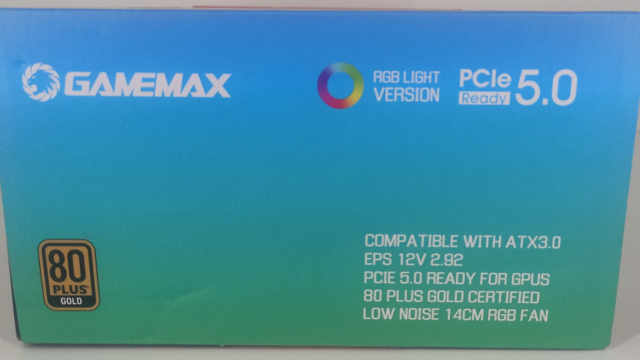

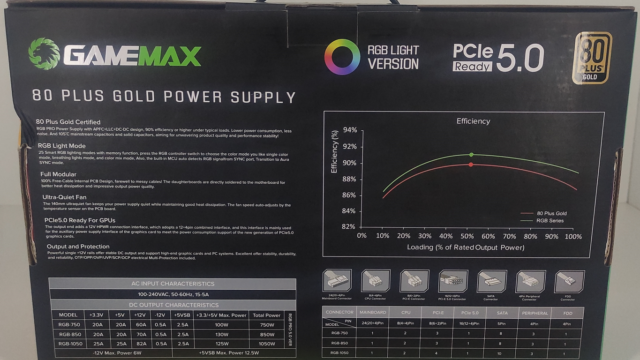

Блок питания упакован в коробку довольно больших размеров, что удивительно для бюджетной модели. По информации на коробке можно узнать, что нас ждёт совместимость с ATX 3.0, стандарт EPS 12V 2.92, PCI 5.0 коннектор для видеокарты, 80Plus Gold сертификат, 14см тихий RGB вентилятор и APFC+LLC+DC/DC платформу.

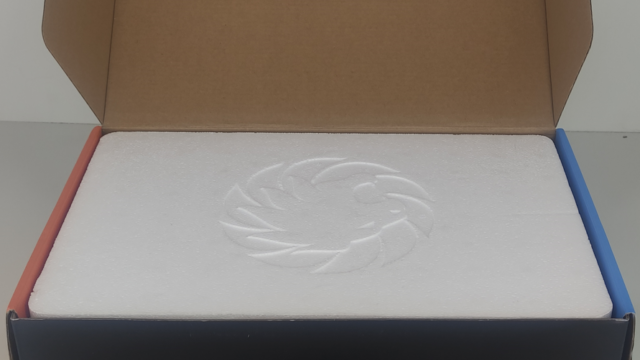

После вскрытия коробки нас встречает огромный кусок пенопласта с фирменным лого компании. За ним следуют два отсека. Первый с блоком питания, а второй с проводами и аксессуарами.

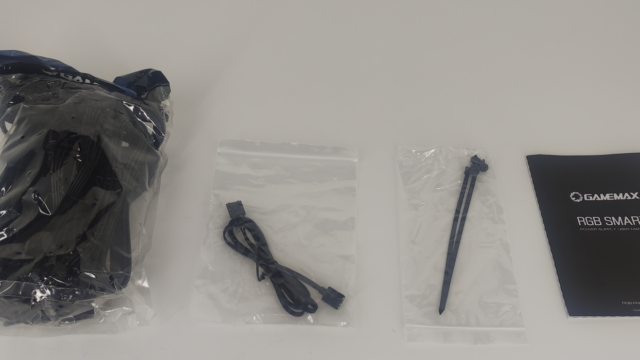

В комплект входит непосредственно блок питания, пакет с проводами, коннектор для управления RGB с помощью компьютера, стяжки, винты и документация.

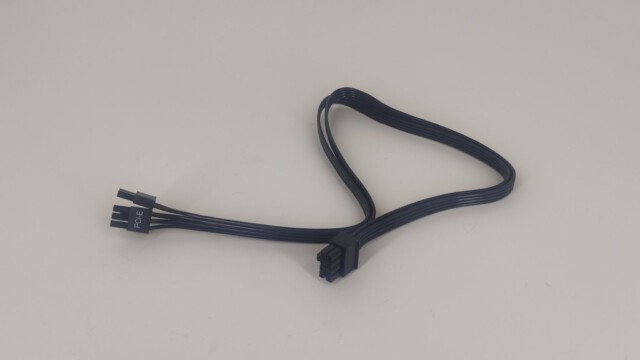

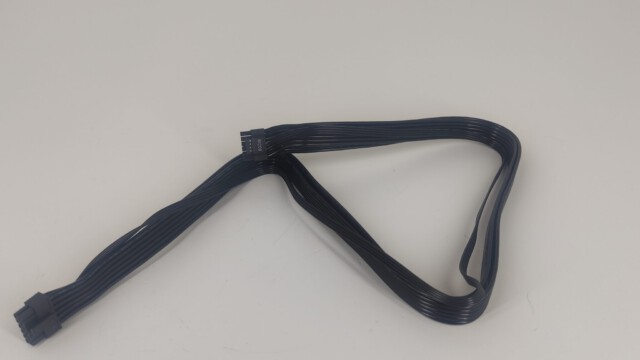

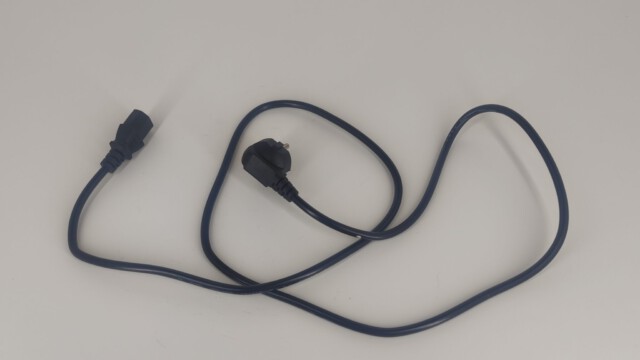

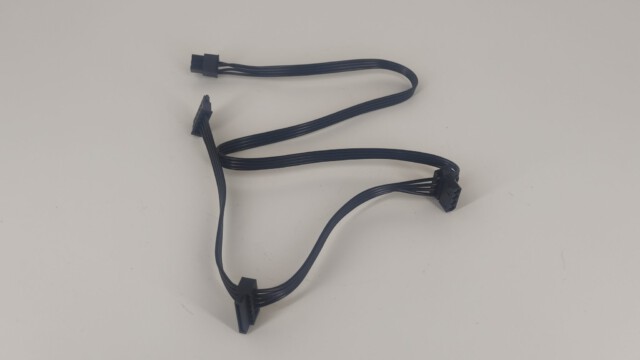

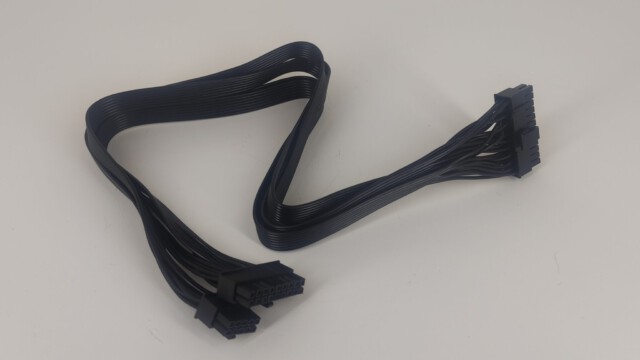

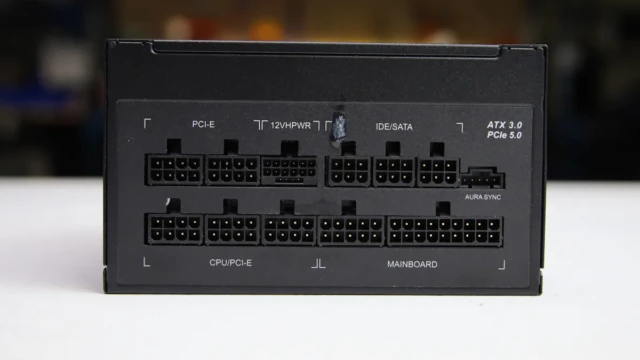

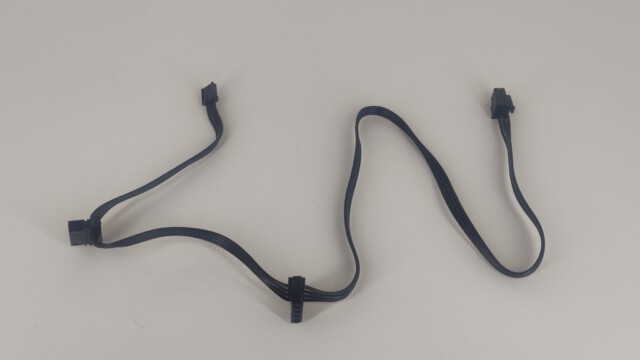

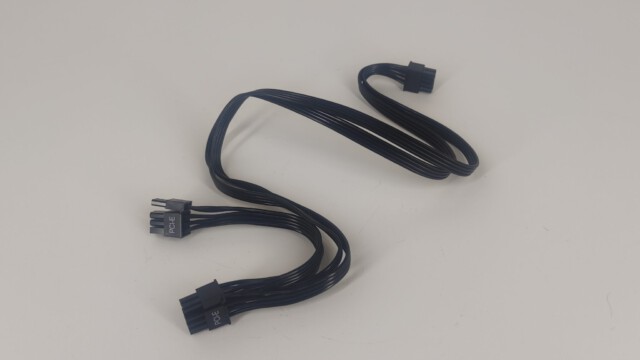

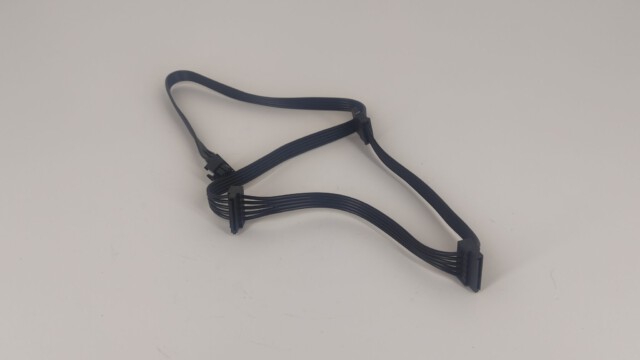

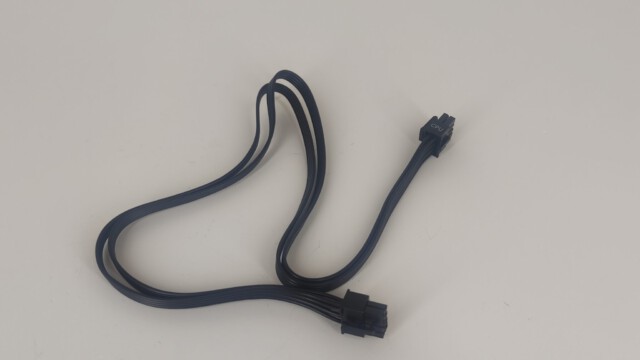

Информация по кабелям и их фото

ОписаниеКалибр
ATX Connector 20+4 pin18AWG
PCI-E18AWG
CPU18AWG
MOLEX18AWG
SATA18AWG
FLOPPY18AWG
12VHPWR16-24AWG

Анализ компонентов

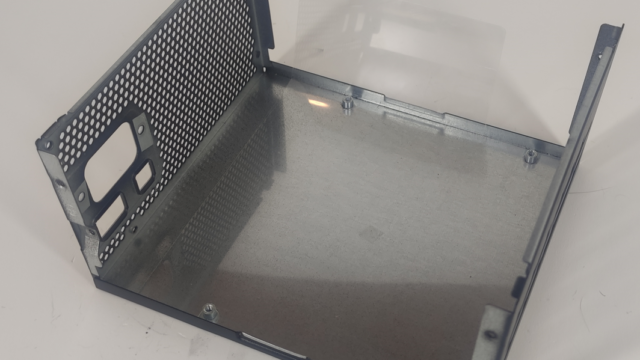

После извлечения блока питания переходим к его вскрытию, чтобы проверить, всё ли на самом деле так, как заявил производитель?

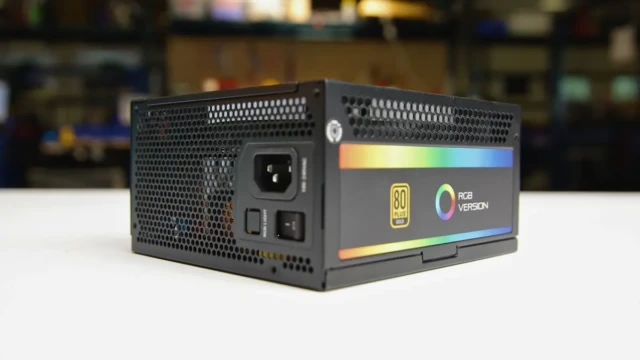

К сожалению фото самого блока питания мы сделать забыли, так что данные фотографии мы взяли из обзора LTTLABS.COM

Manufacturer
(OEM)
Sohoo
PlatformSH850V3 Ver 2.0
PCB TypeDouble-Sided
Transient Filter4x Y caps, 3x X caps, 3x CM chokes, 1x MOV
Inrush ProtectionNTC Thermistor & Relay
Bridge Rectifier2x Sep Electronic GBU 1006 (Datasheet)
APFC Mosfet2x Sanrise Tech SRC60R140B (Datasheet)
APFC Boost Diode1x Global Power G3S06506H (Datasheet)

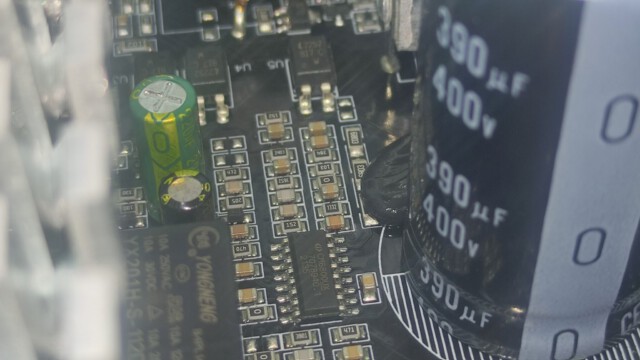

Bulk Cap1x Nichicon GG (400V, 390uf, 2,000h @ 105°C) (Datasheet)
Main Switchers2x PIPSemi PTA20N50A (Datasheet)
Combo ControllerChampion CM6800UX (Datasheet)
TopologyPrimary side: APFC, Double Forward
Secondary side: Synchronous Rectification & DMA
+12V MOSFETs4x Oriental Semiconductor SFS06R03GF (Datasheet)
5V & 3.3V SBRs2x E-DA MBR4045LCT (Datasheet)
Filtering CapacitorsElectolytic:
9x ChengX GR (Datasheet)
1x ChengX SK
1x Jwco LF (Datasheet)
8x Teapo TA (Datasheet)
Polymer:
6x FP0
Supervisor ICGrenergy GR8313 (Datasheet)
Fan ControllerAS358M (Datasheet)
Fan ModelNo-name PY-14025H12S
(140mm, 12V, 0.40A, Sleeve Bearing)
Standby PWM ControllerChipown PN8141 (Datasheet)
-12V CircuitB772 (Datasheet)

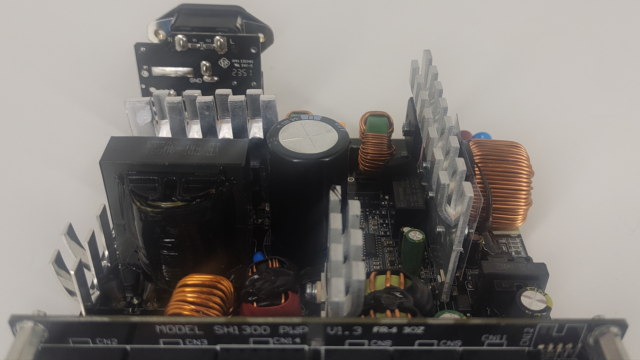

Блок питания собран на платформе от производителя Sohoo. Sohoo ‒ владельцы бренда Gamemax.

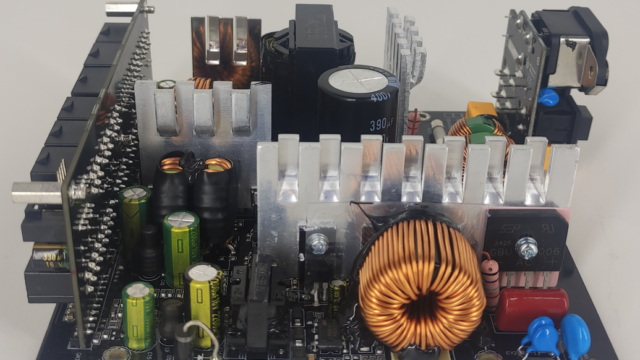

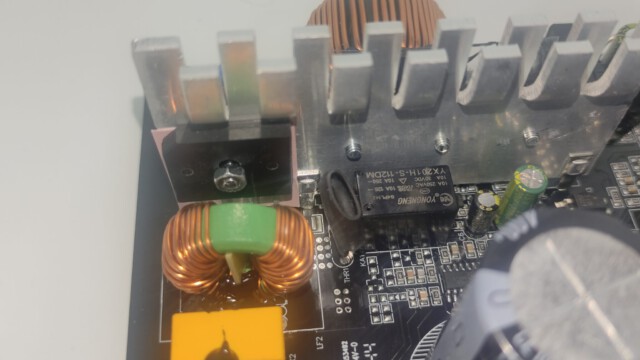

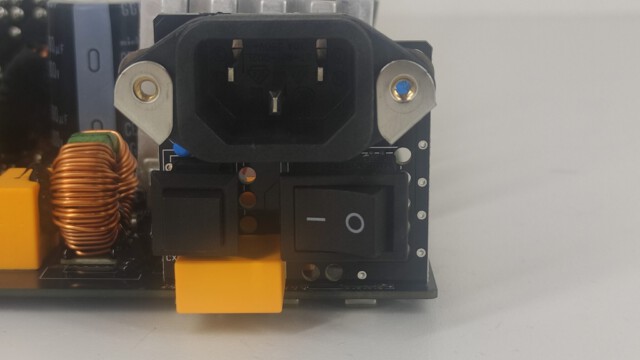

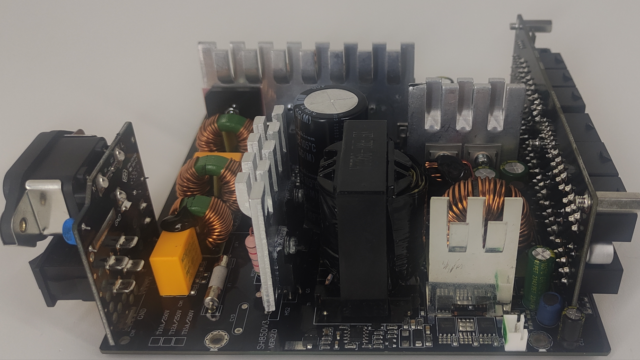

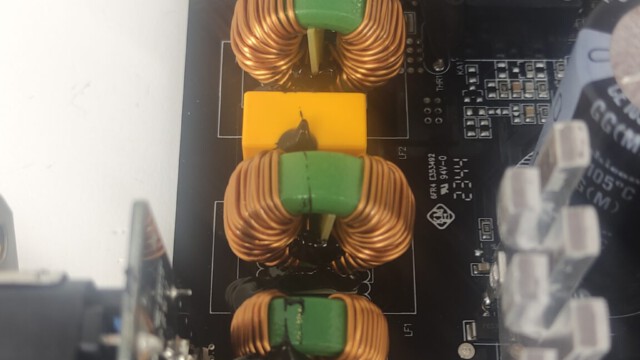

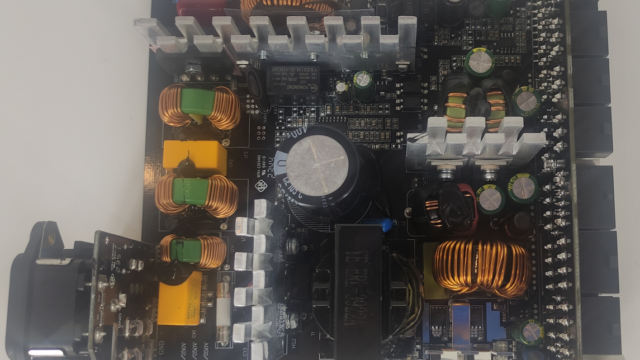

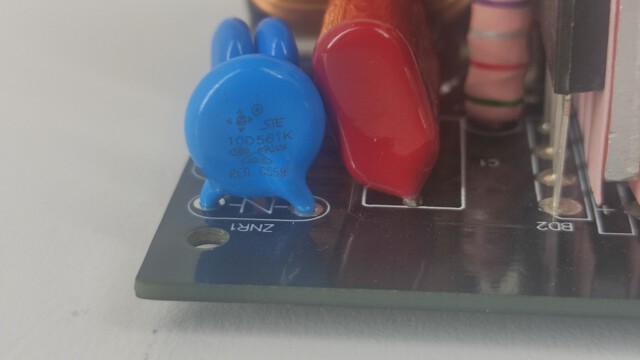

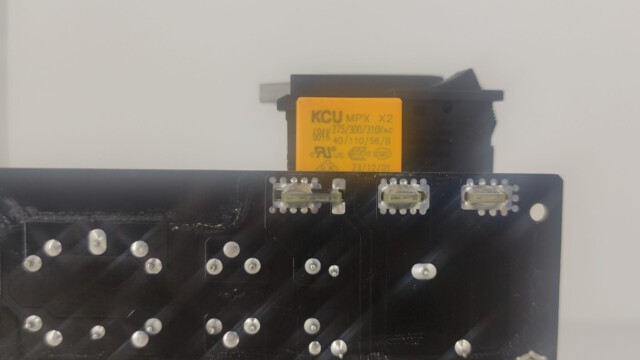

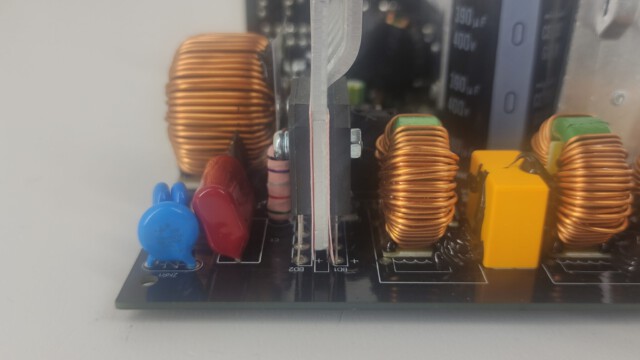

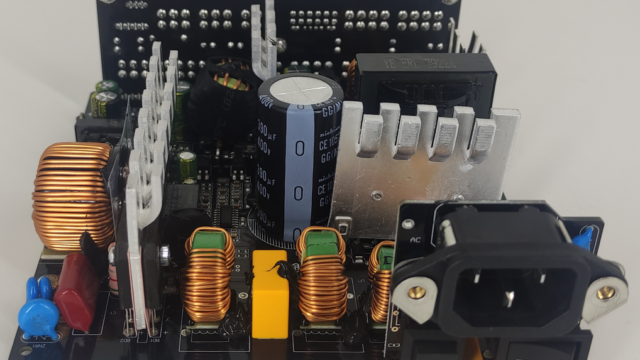

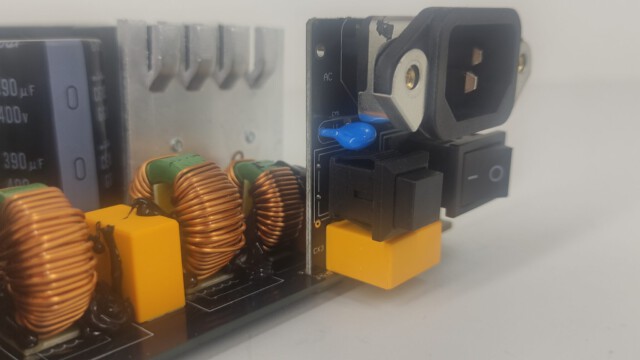

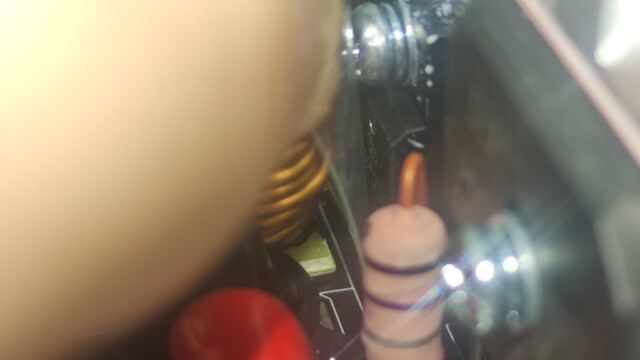

Входной фильтр частично находится на отдельной плате входной вилки, а остальное распаяно на самой плате. Имеется как варистор, так и термистор вместе с реле.

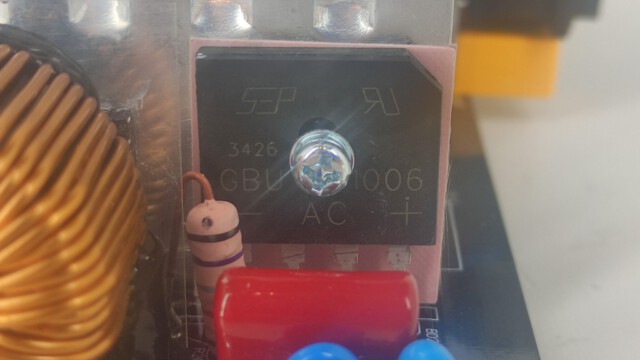

На фото можно увидеть два диодных моста Sep Electronic GBU1006, что довольно неплохо.

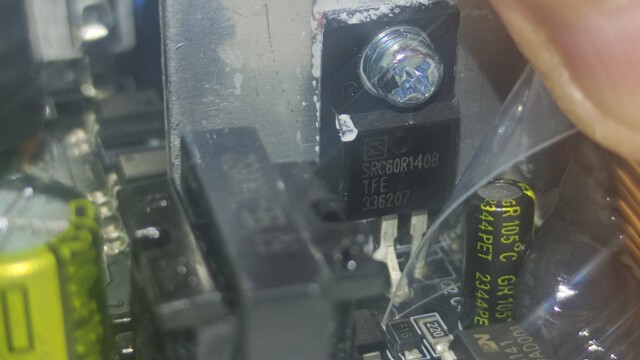

В APFC есть два транзистора Sanrise tech SRC60R140B, и диод Global Power G3S06506H.

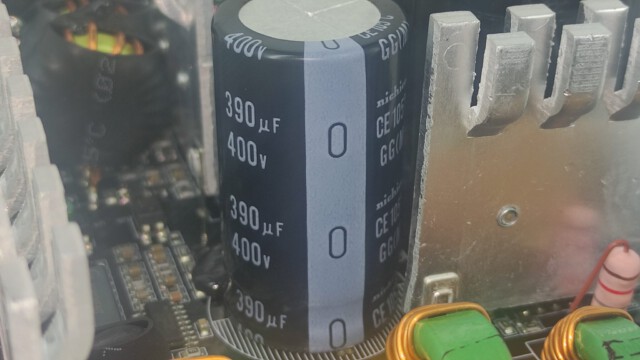

Входная емкость стоит от производителя Nichicon серии GG. Она имеет объём в 390 uF, номинальное рабочее напряжение 400V и допустимый рабочий температурный порог в 105 градусов.

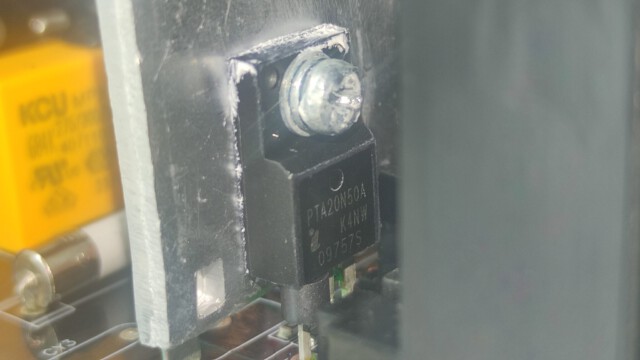

В прямоходовом преобразователе блока питания стоит пара транзисторов PIPSemi PTA20N50A.

Прямоходовым преобразователем и APFC управляет комбинированный контроллер Champion CM6800UX.

Теперь рассмотрим низковольтную часть.

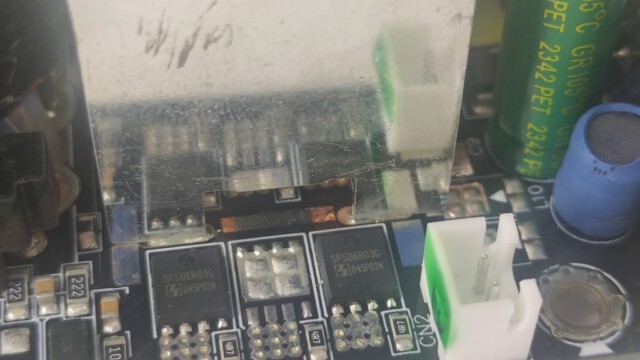

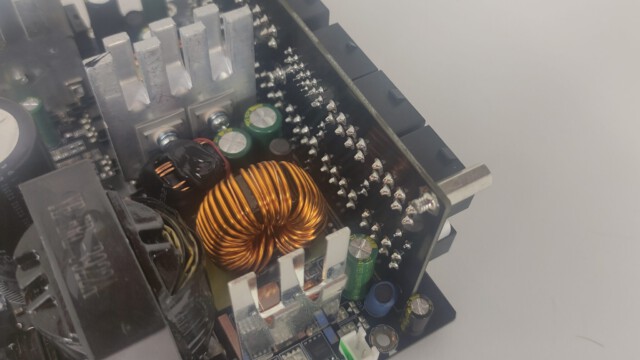

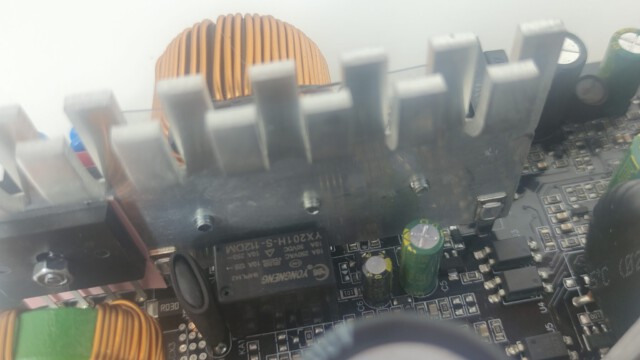

На 12v линии видно синхронный выпрямитель, в который входит 4 транзистора Oriental Semiconductor SFS06R03G. Они распаяны на самой плате, и отводят тепло на радиатор, который находится между ними. Отвода тепла на корпус не предусмотрено.

В 5v и 3.3v линии применяется раздельная стабилизация на магнитных усилителях. На каждую линию приходится по одному диоду шоттки E-DA MBR4045LCT.

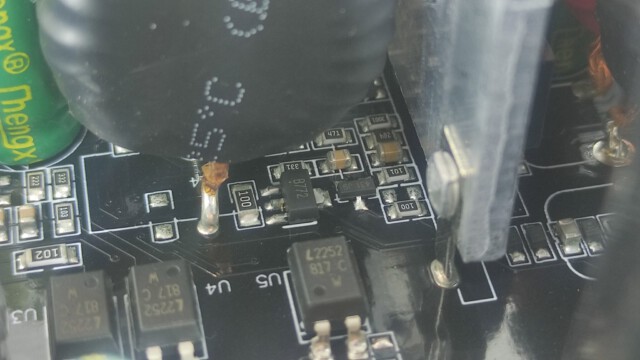

За -12v отвечает транзистор B772.

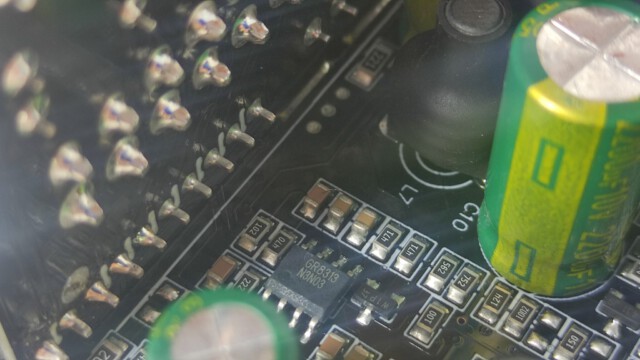

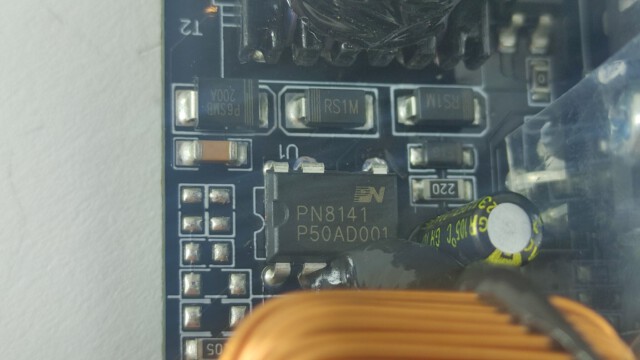

В роли супервизора мы встречаем всеми любимый GR 8313. За дежурное питание отвечает Chipown PN8141.

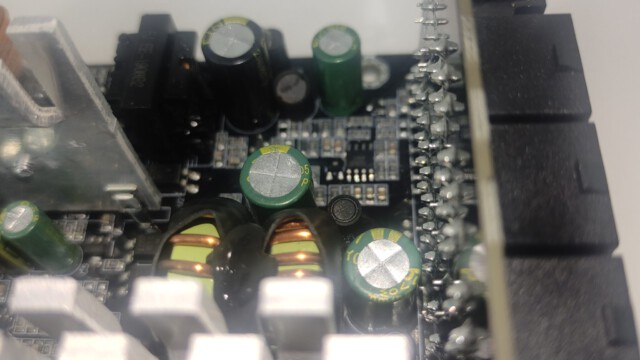

В качестве фильтрующих конденсаторов стоят разнообразные производители. На основной плате стоят конденсаторы Chengx серии GR и SK, и так же затесался один представитель от Jwco серии LF.

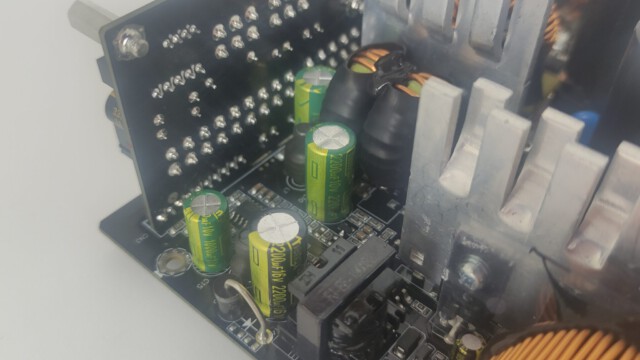

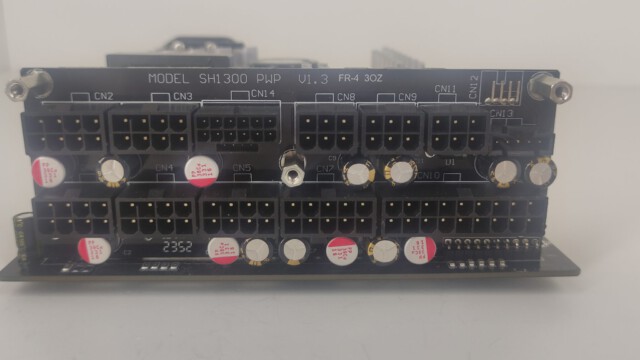

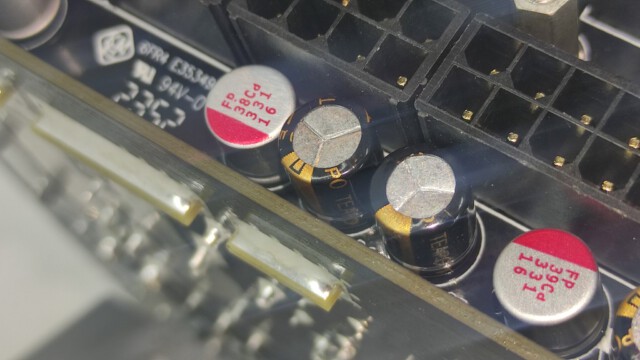

На плате подключения проводов всё куда интереснее. Тут можно увидеть конденсаторы Teapo серии TA, что не так часто встретишь, а также полимерные конденсаторы фирмы FP.

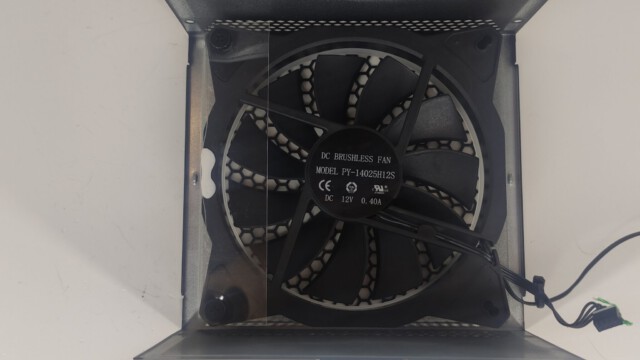

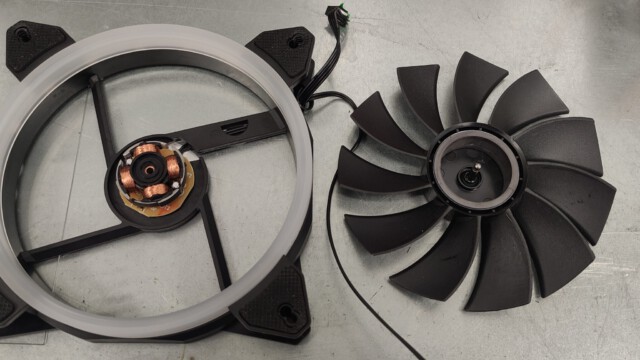

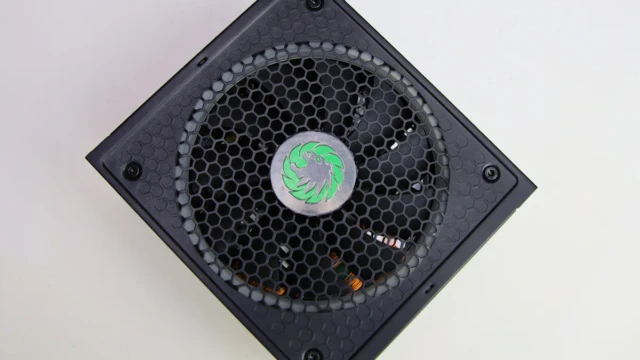

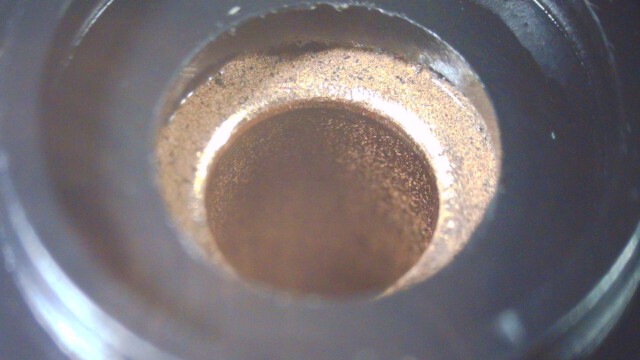

За охлаждение отвечает 140мм ARGB вентилятор, который не имеет имени производителя, но имеет название модели: PY-14025H12S. В вентиляторе стоит простейший подшипник скольжения. За его управление отвечает операционный усилитель AS358M и терморезистор, за счёт чего обороты вертушки зависят от нагрева блока питания. Терморезистор находится между главным трансформатором и радиатором синхронного выпрямителя.

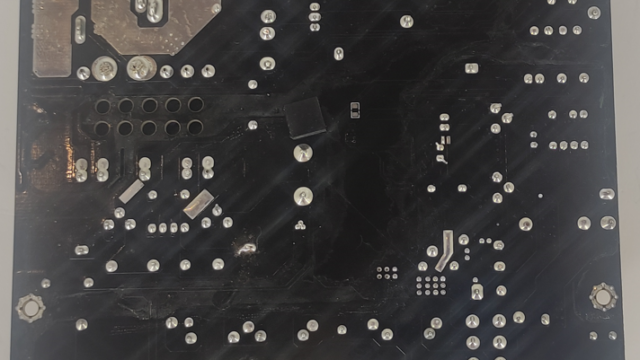

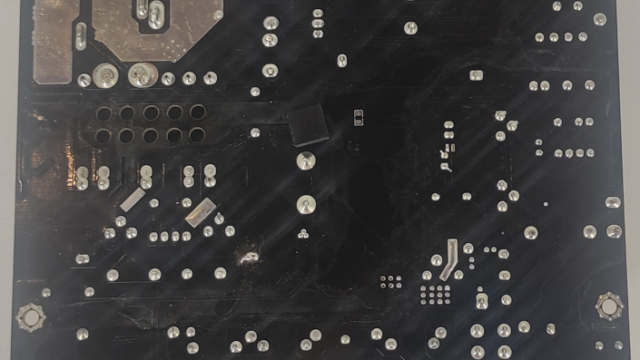

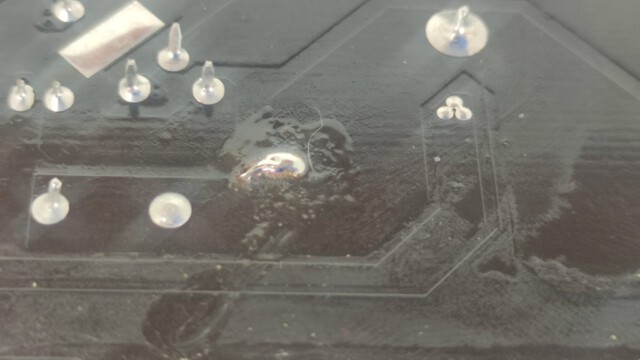

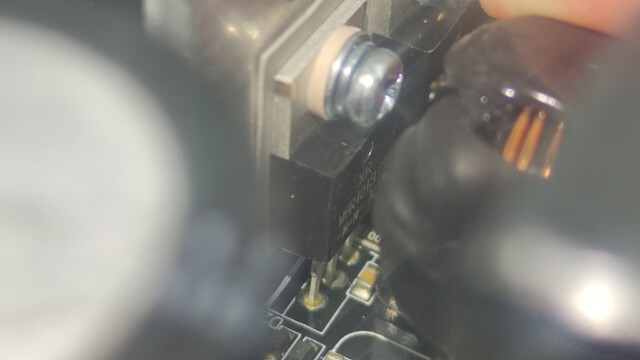

Также на обратной стороне платы есть следы не смытого флюса и небрежной ручной пайки.

Оборудование для тестирования и методика:

12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017


CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V


Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V


Тесты Load Regulation, КПД, PF, Скорости вентилятора

Нагрузка12V5V3.3VКПДPFСкорость вентилятора
10%12.05V5.03V3.353V77.38%0, 841036
20%12.04V5.03V3.350V84.48%0, 911084
30%12.03V5.02V3.345V86.50%0, 951155
40%12.02V5.01V3.342V86.91%0, 961227
50%12.01V5.01V3.338V87.35%0, 971278
60%12.00V5.00V3.335V87.30%0, 981341
70%11.99V5.00V3.331V86.92%0, 991423
80%11.98V5.00V3.329V87.80%0, 991513
90%11.97V4.98V3.323V85.48%0, 991636
100%11.96V4.97V3.319V84.33%0, 991767
CL112.05V4.92V3.326V83.58%0, 901105
CL212.05V4.84V3.353V81.68%0, 901112
CL312.05V5.04V3.306V76.86%0, 871076
CL411.95V5.08V3.344V89.70%0, 991856
20W12.04V5.03V3.354V65.65%0, 621004
40W12.04V5.03V3.354V78.68%0, 761032
60W12.03V5.03V3.354V83.71%0, 821044
80W12.03V5.03V3.354V86.67%0, 861055

Тесы пульсаций

Нагрузка12V5V3.3V
10%7.2 mV4.8 mV3.2 mV
20%8.0 mV5.6 mV4.0 mV
30%9.6 mV6.0 mV4.2 mV
40%10.0 mV6.4 mV4.8 mV
50%10.0 mV7.2 mV5.0 mV
60%11.2 mV7.8 mV4.6 mV
70%12.0 mV8.0 mV5.6 mV
80%12.6 mV8.4 mV6.0 mV
90%13.0 mV8.2 mV5.0 mV
100%13.6 mV9.4 mV5.2 mV
CL124.8 mV7.8 mV6.0 mV
CL225.6 mV8.4 mV5.4 mV
CL355.2 mV20.8 mV59.2 mV
CL415.2 mV8.0 mV4.6 mV

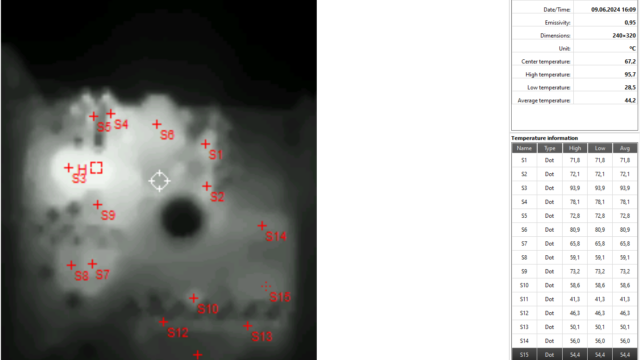

Температура при нагрузке в 100% протяжённостью в 20 минут

Из результатов теста можно увидеть, что не всё так хорошо, как хотелось бы.

Первое что бросается в глаза, это КПД блока питания. Производитель заявляет 80 PLUS Gold, но как мы видим он больше походит на 80 PLUS Bronze. И это не только в нашем экземпляре. Не так давно лаборатория LTT также провела его тестирование, и в их тестировании он также не смог покорить 80 PLUS Gold, а находился в рамках 80 PLUS Bronze.
Обзор LTT: https://www.lttlabs.com/articles/psu/gamemax-rgb-750

Так же при тесте CL2, напряжение на 5v падало до 4.84v. Неприятно, но всё в рамках ATX. Тем более, что в повседневном использовании данные результаты повторить практически невозможно.

Также не радует и настройка вентилятора, из-за чего тихим его не назвать.

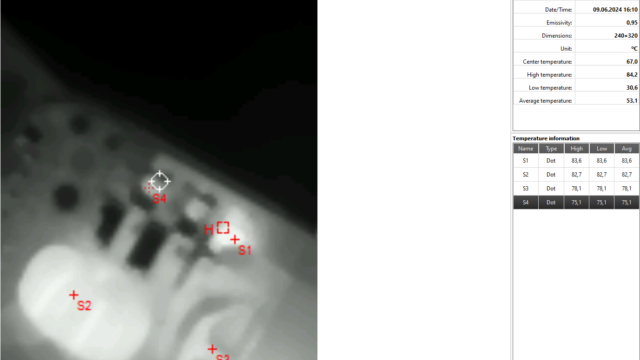

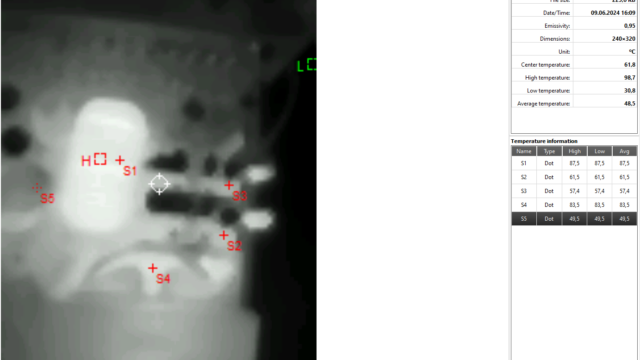

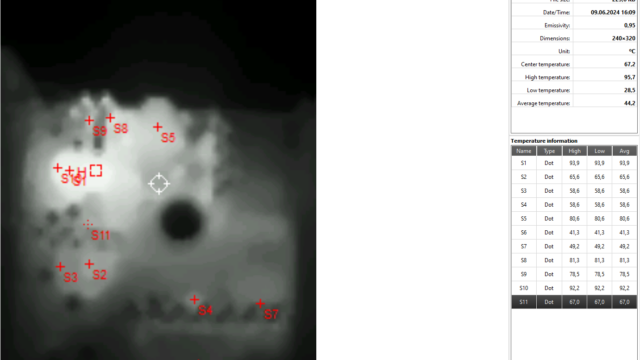

Наши постоянные читатели возможно заметили, что нету фотографий с тепловизора при 150W нагрузки без вентилятора. Я не смог провести тест с тепловизором, так как при старте тестирования, транзистор, который идёт на вентилятор, начал сильно греться, из-за чего тест пришлось прервать ради сохранности блока питания. Жалко, но это в минус производителю ставить нельзя, так как тут не заявлен полупассивный режим охлаждения. Тем более, что результаты теста других температур довольно стандартны.

Последняя проверка ‒ пульсации. Тут блок питания показал отличный результат, на уровне дорогих моделей, кроме одного НО. При тестировании CL3 можно заметить повышение пульсаций по всем напряжениям, вплоть до того, что 3.3v выходят за рамки ATX. Само повышение пульсаций происходит, когда нагрузка на 3,3v начинает превышать 15А, после чего пульсации плавно повышаются вплоть до заявленных 20А на 3.3v. Это крайне нереалистичная ситуация, и вряд ли рядовой пользователь с ней столкнётся, но что есть, то есть.

Итоги

Самые внимательные заметили, что у нас не сходится заявленное на коробке и то, что мы получаем внутри. Обещанного LLC и DC/DC найдено не было. C вопросом, почему на коробке заявлено одно, а в самом блоке мы получаем другое, мы обратились к Российскому дистрибьютору Gamemax.

По разъяснениям дистрибьютора, нам попалась устаревшая версия блока питания, которая по каким-то причинам поставляется в уже обновленной коробке. К сожалению, информации по поводу начинки в новой версии блока на данный момент так и не поступило.

Какие можно сделать выводы по начинке и тестам? Не могу рекомендовать этот блок питания, из-за критического несоответствия того, что написано на коробке и фактически представленного в блоке питания, не говоря уже о несоответствии заявленному 80 PLUS Gold.

Если слова импортера Zircon правдивы, то нужно ждать появления обновленной версии этого блока питания, и, возможно, там производитель нас сможет порадовать.
