Обзор и тестирование блока питания ExeGate VSP 650 FC

Наш видеообзор этого блока питания:

https://www.youtube.com/watch?v=nV-YQT8NW_Q

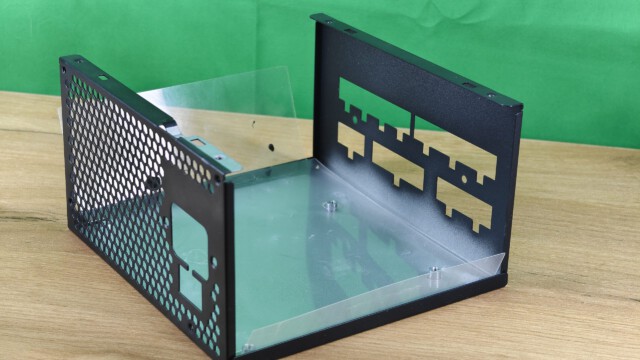

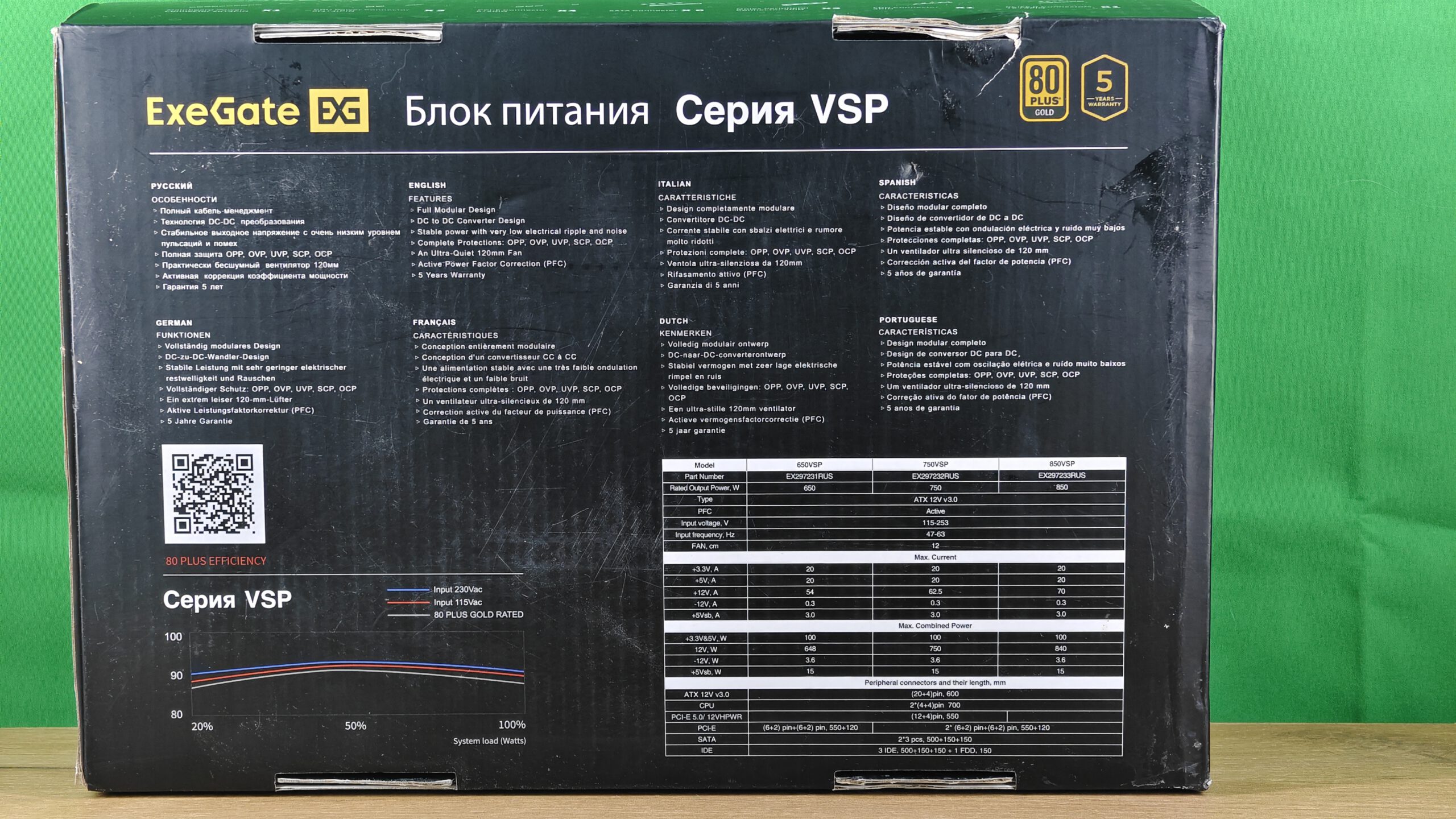

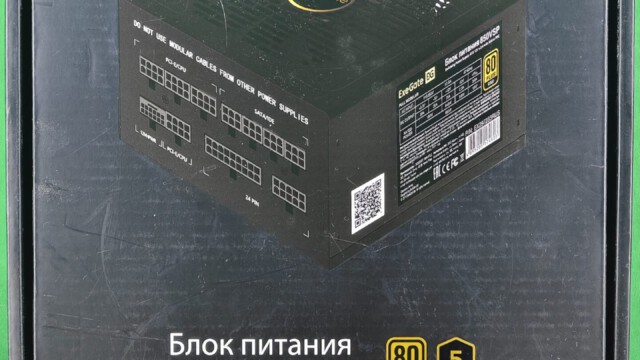

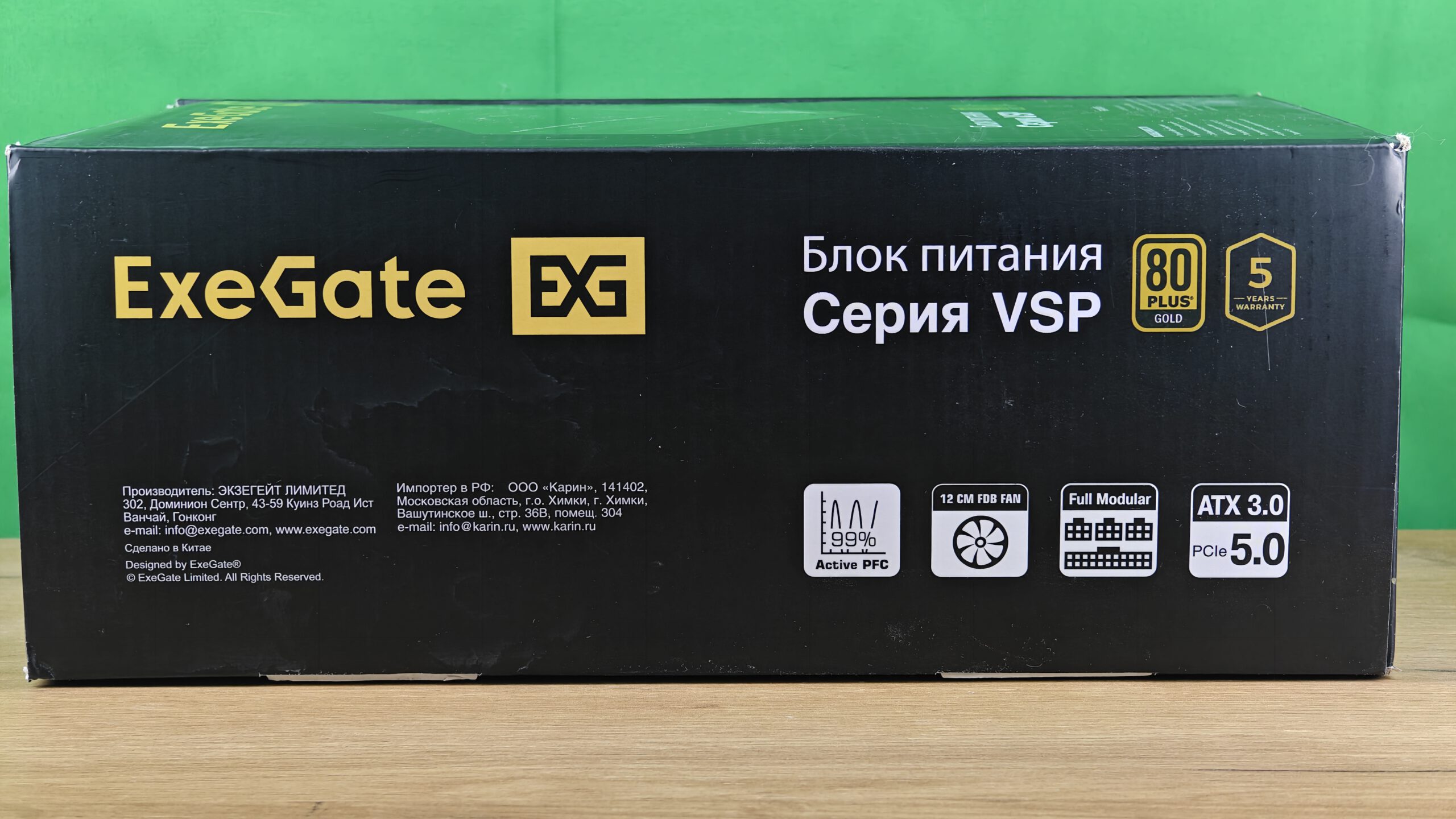

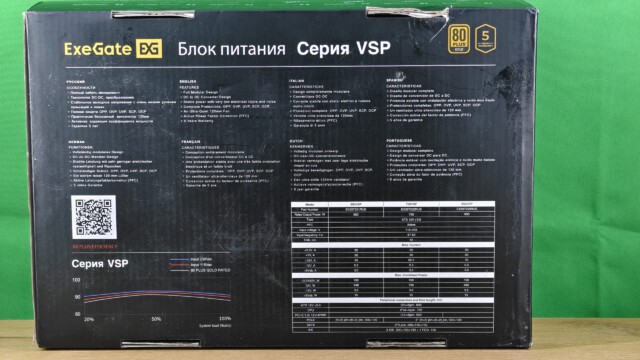

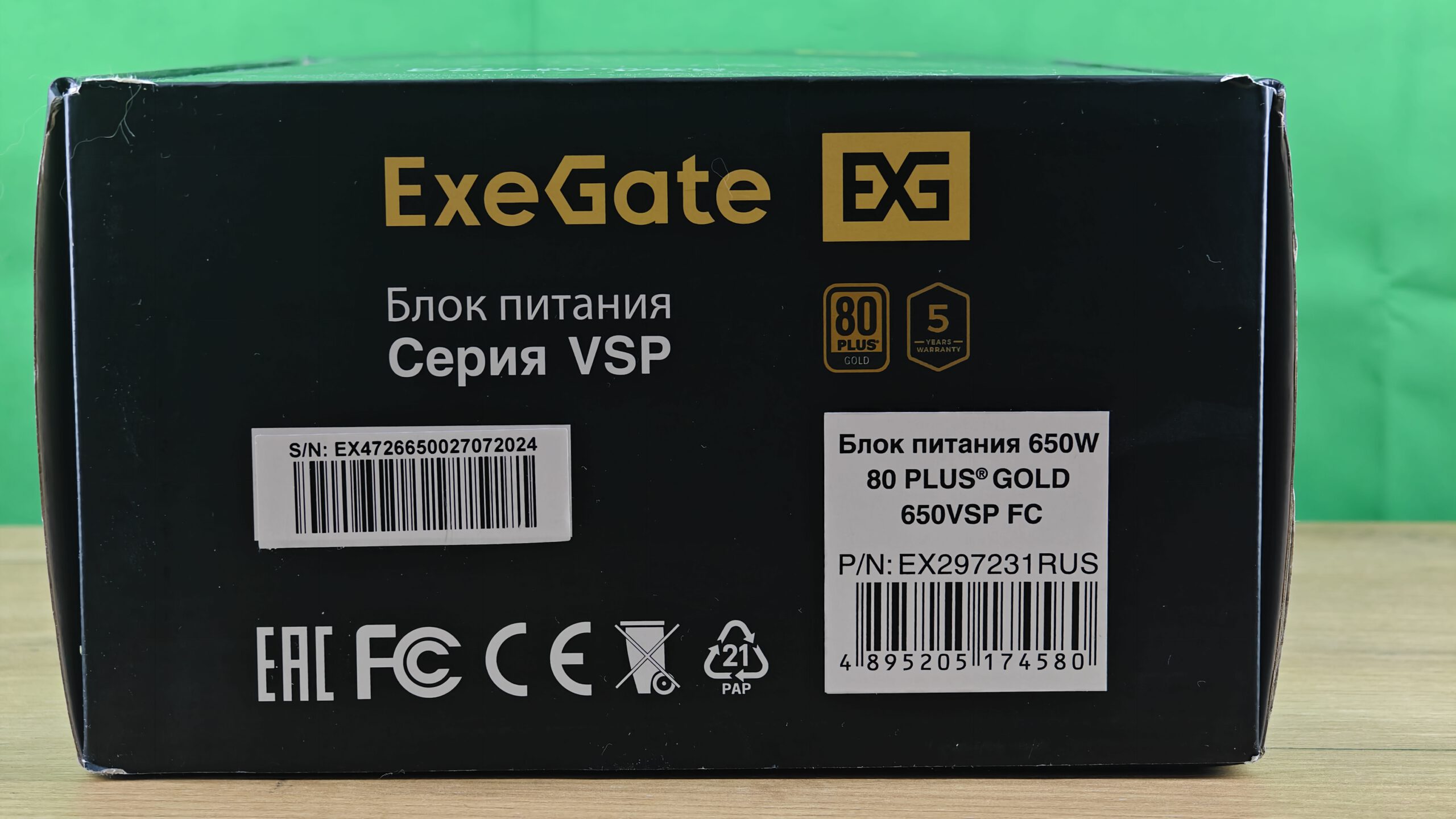

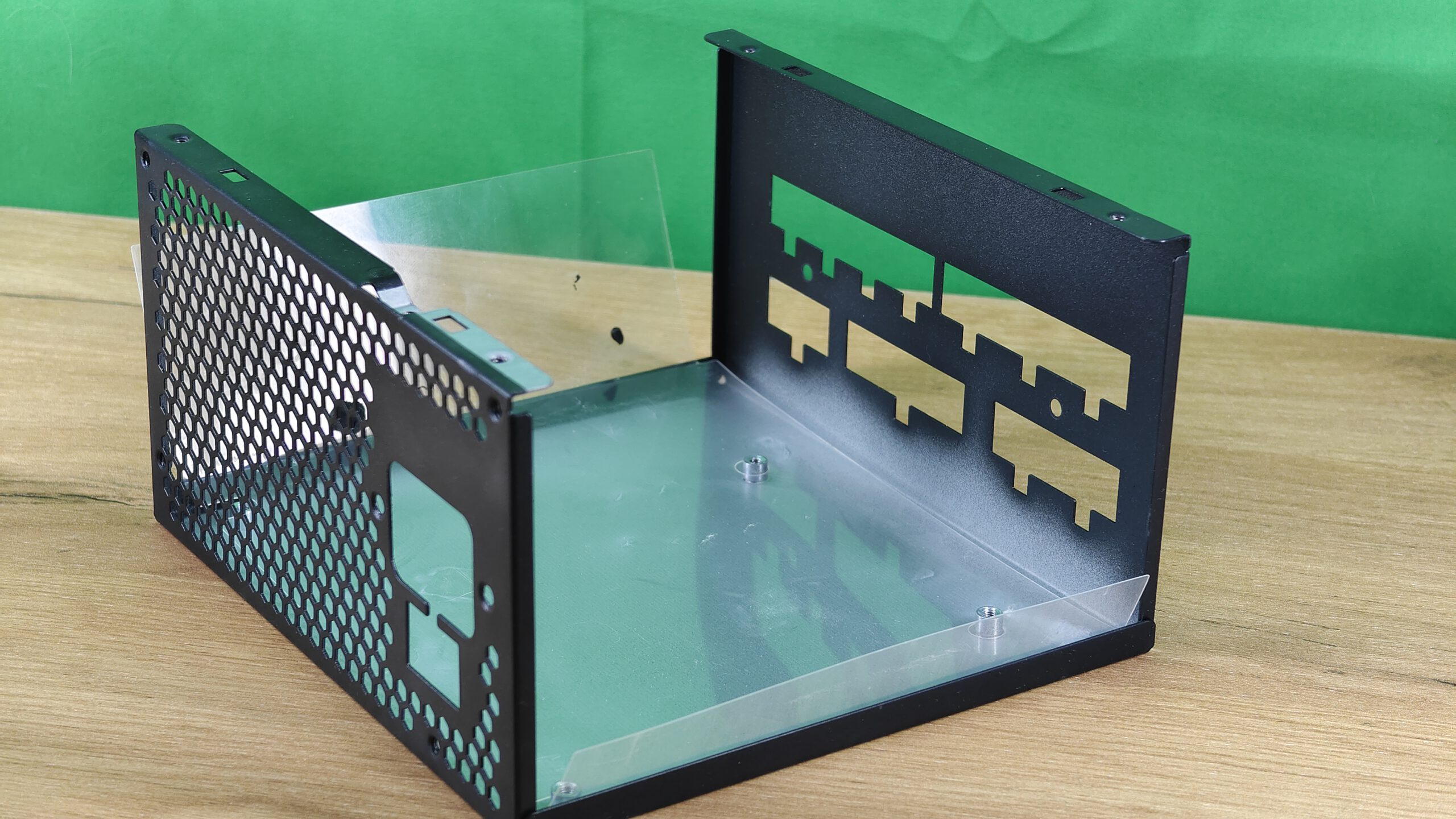

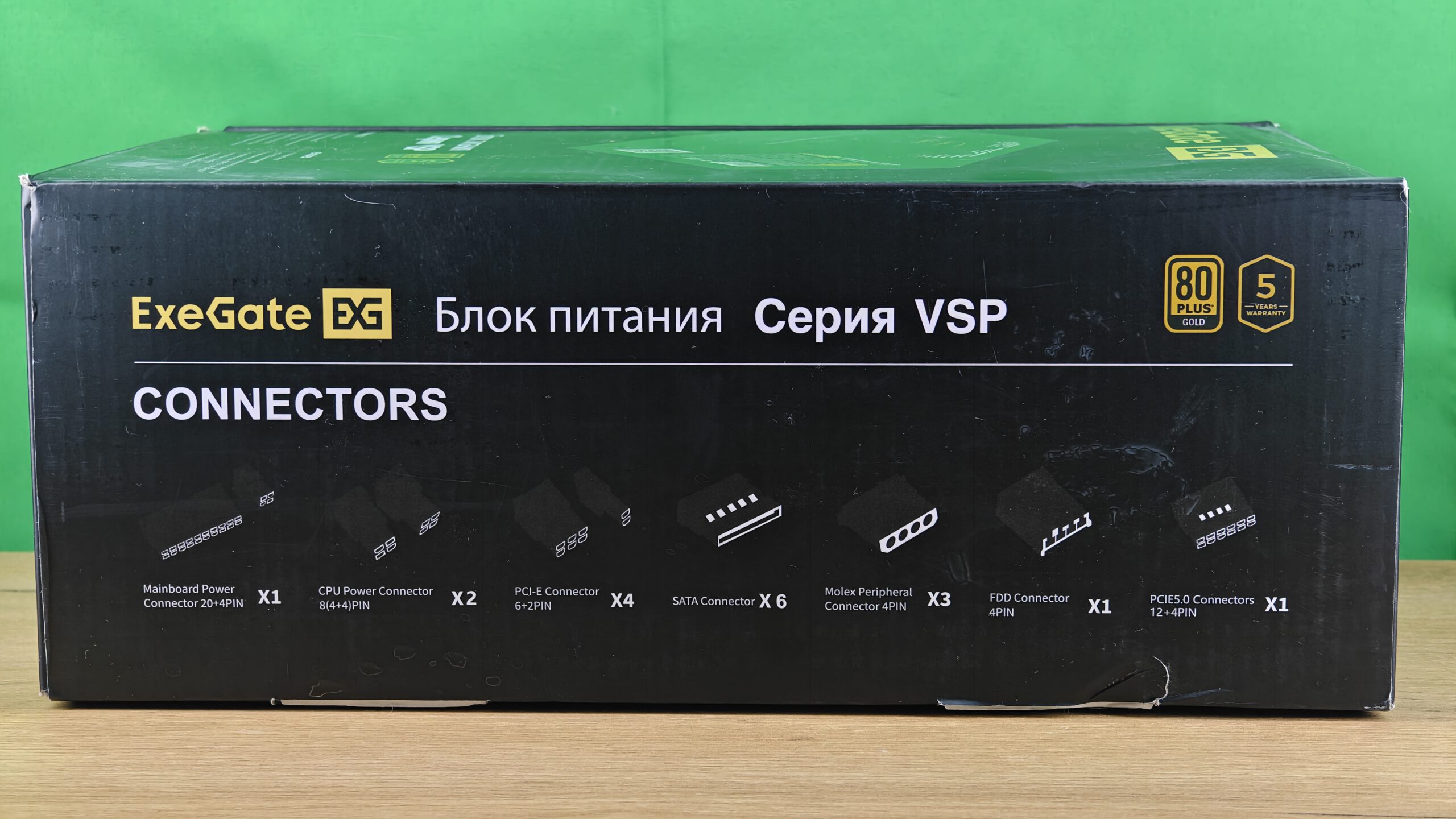

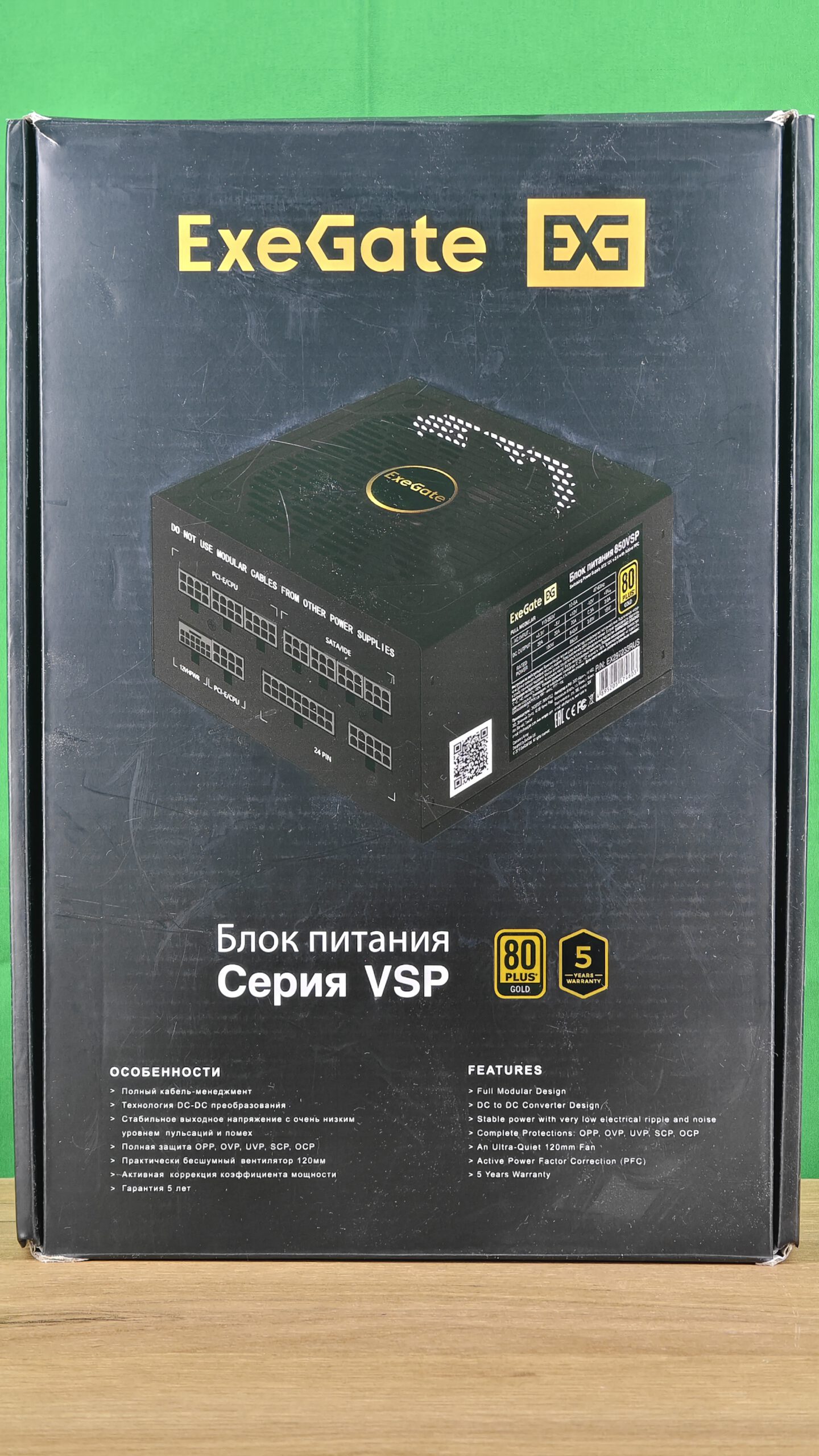

Коробка и внешний вид:

1из5

1из6

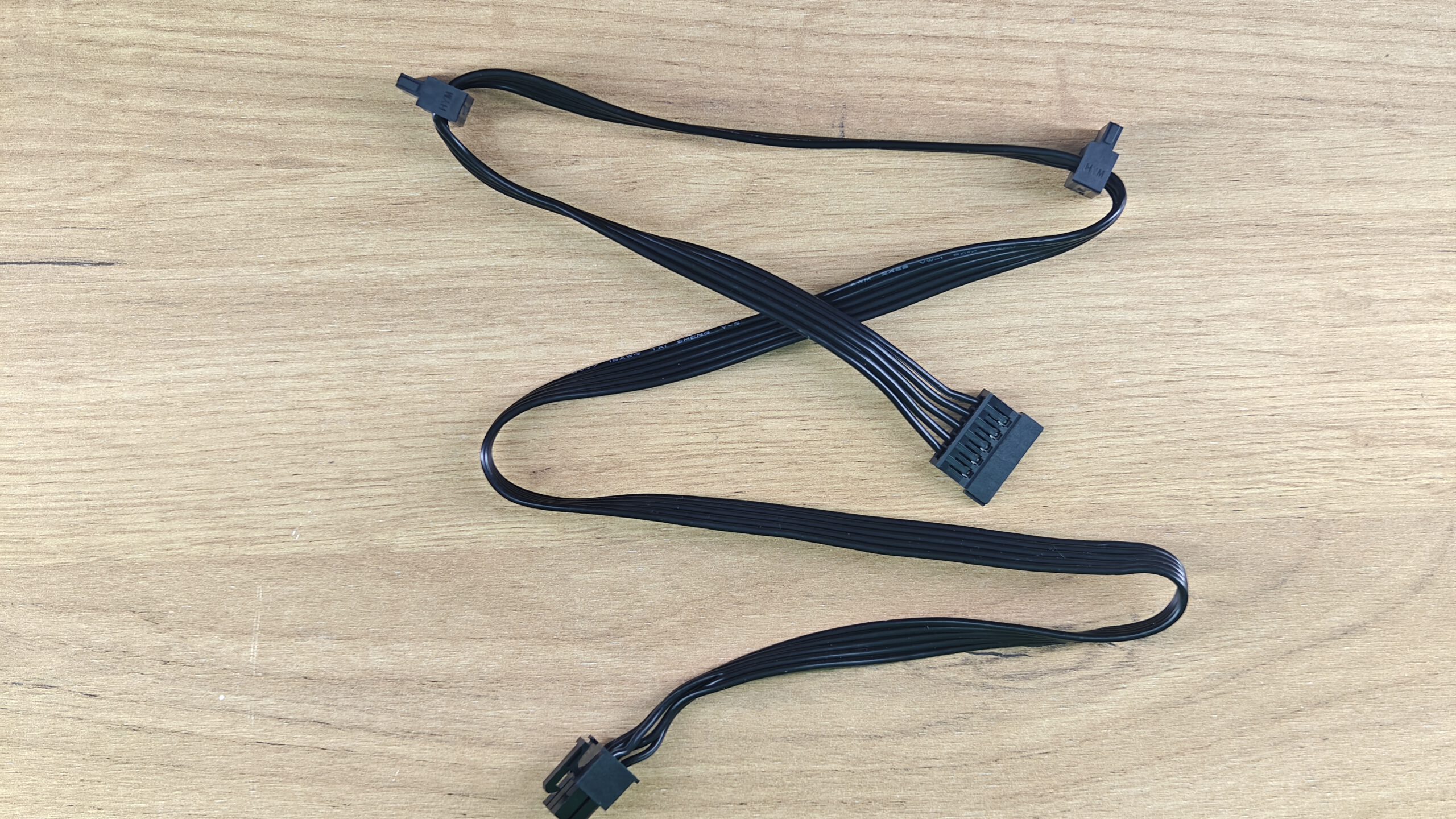

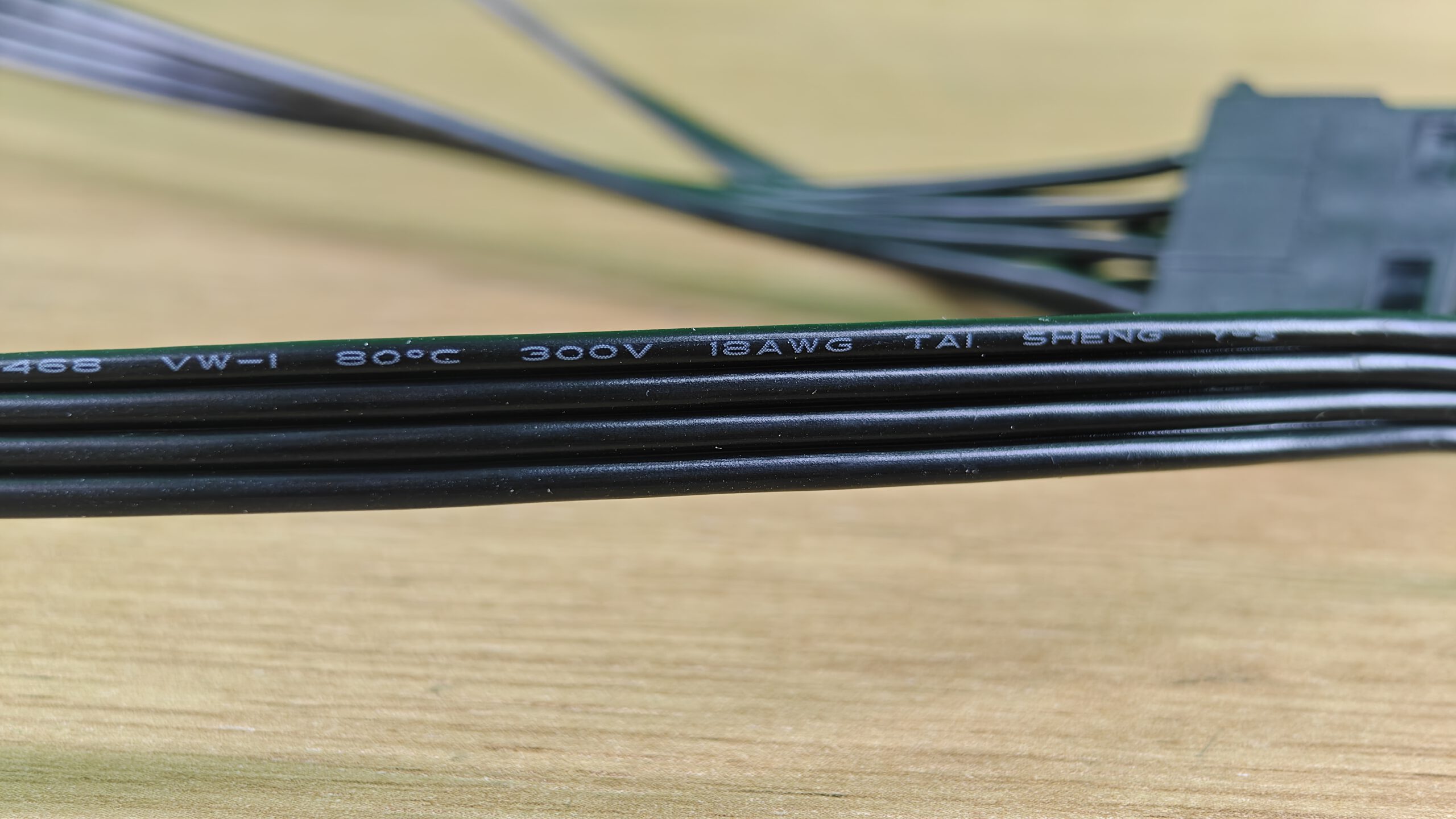

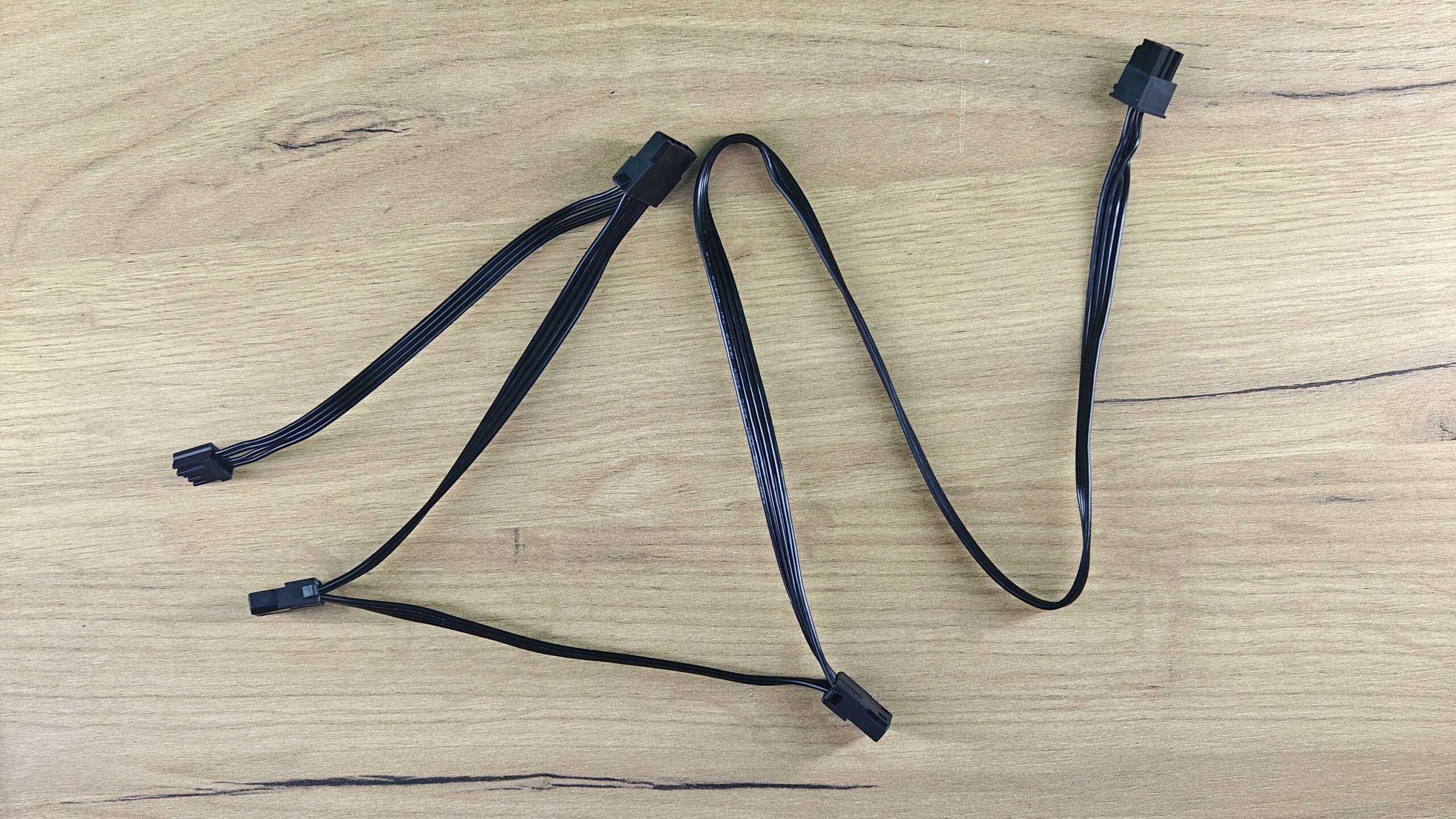

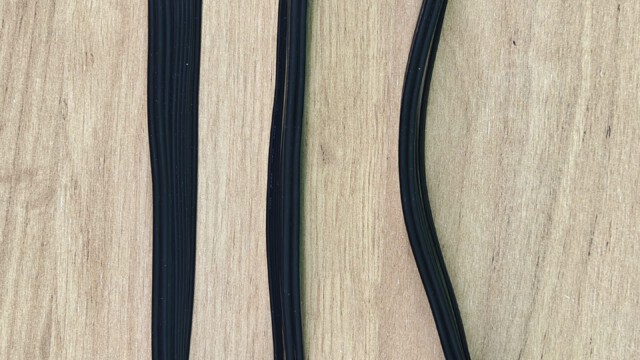

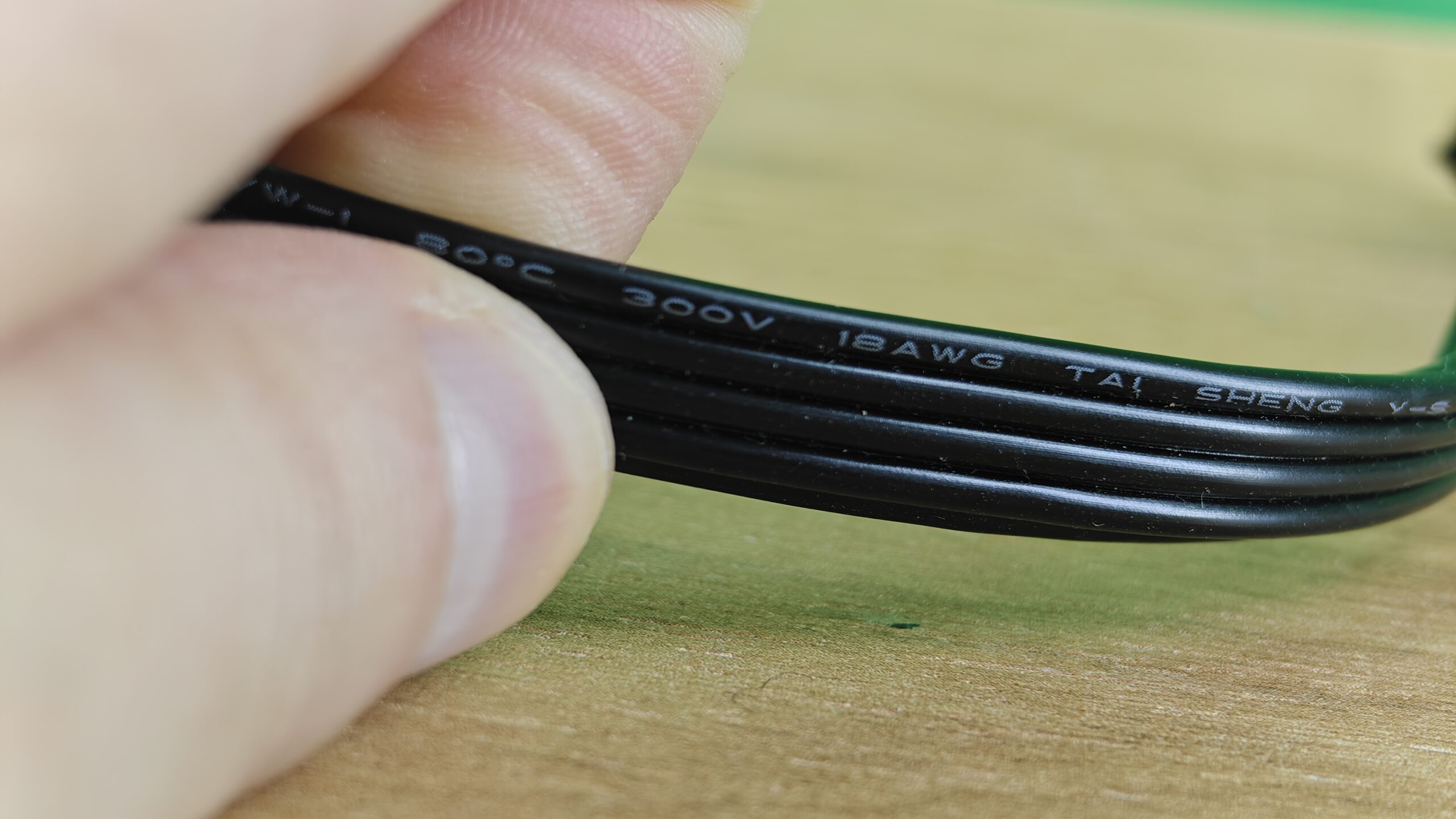

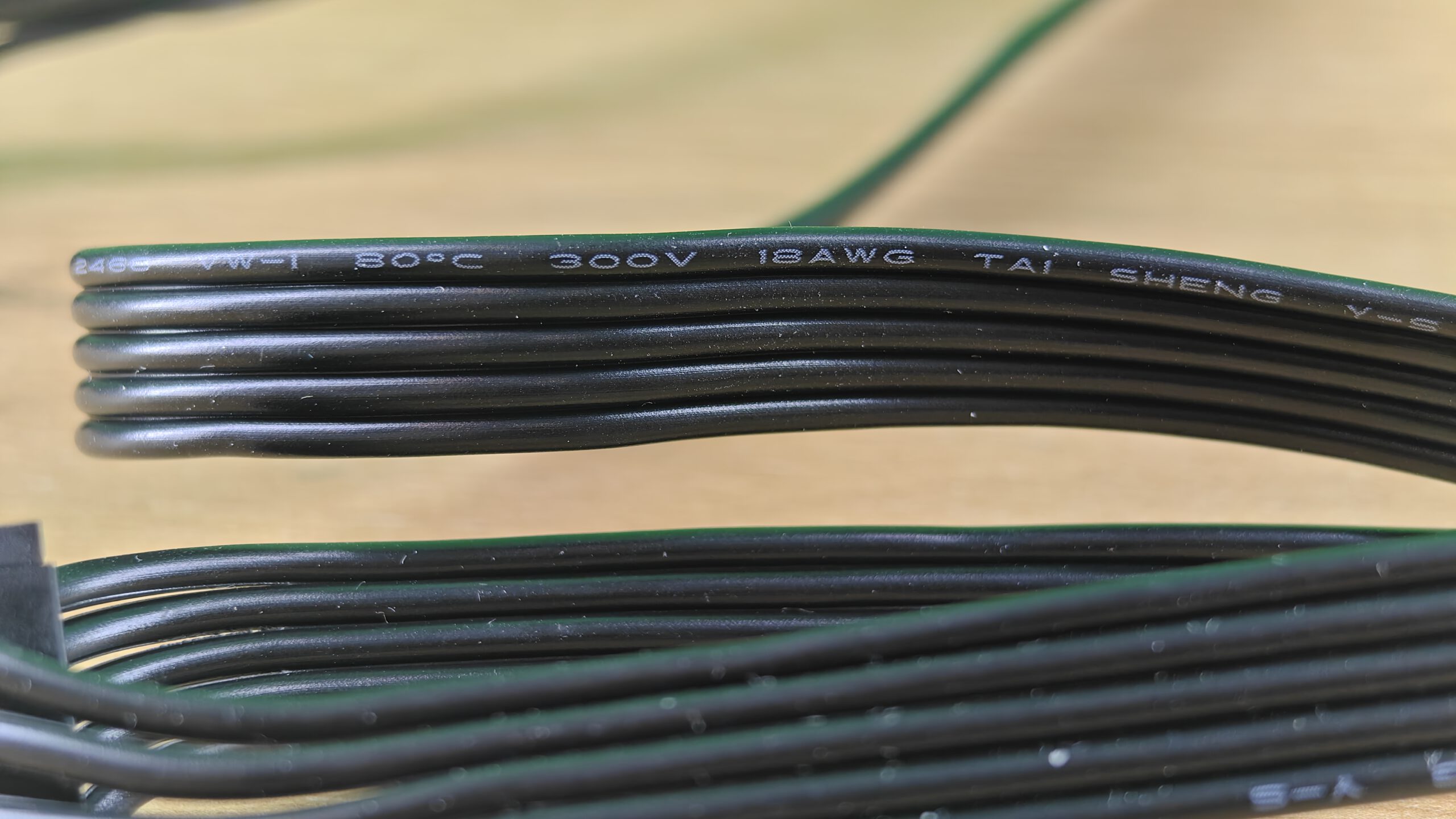

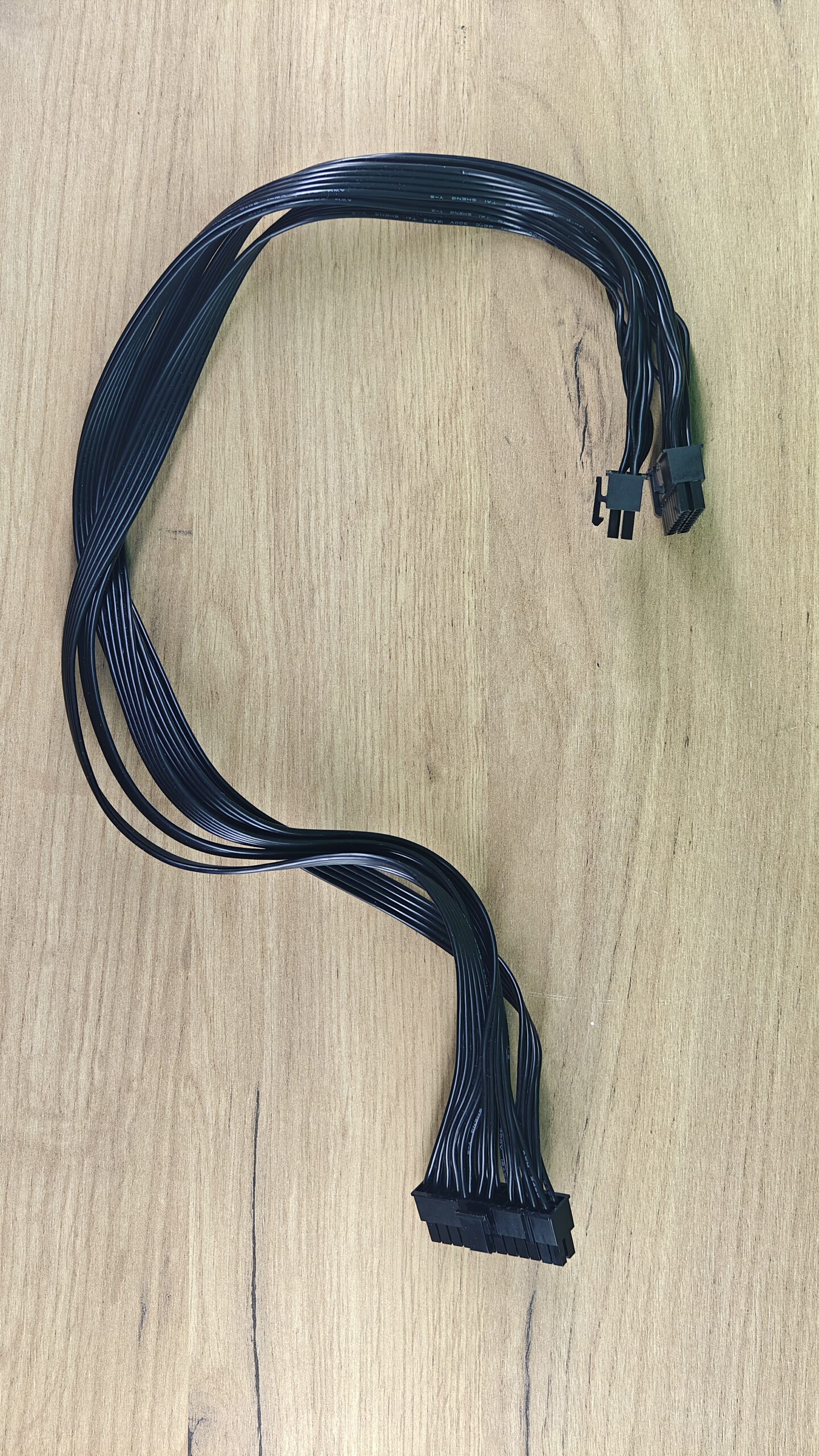

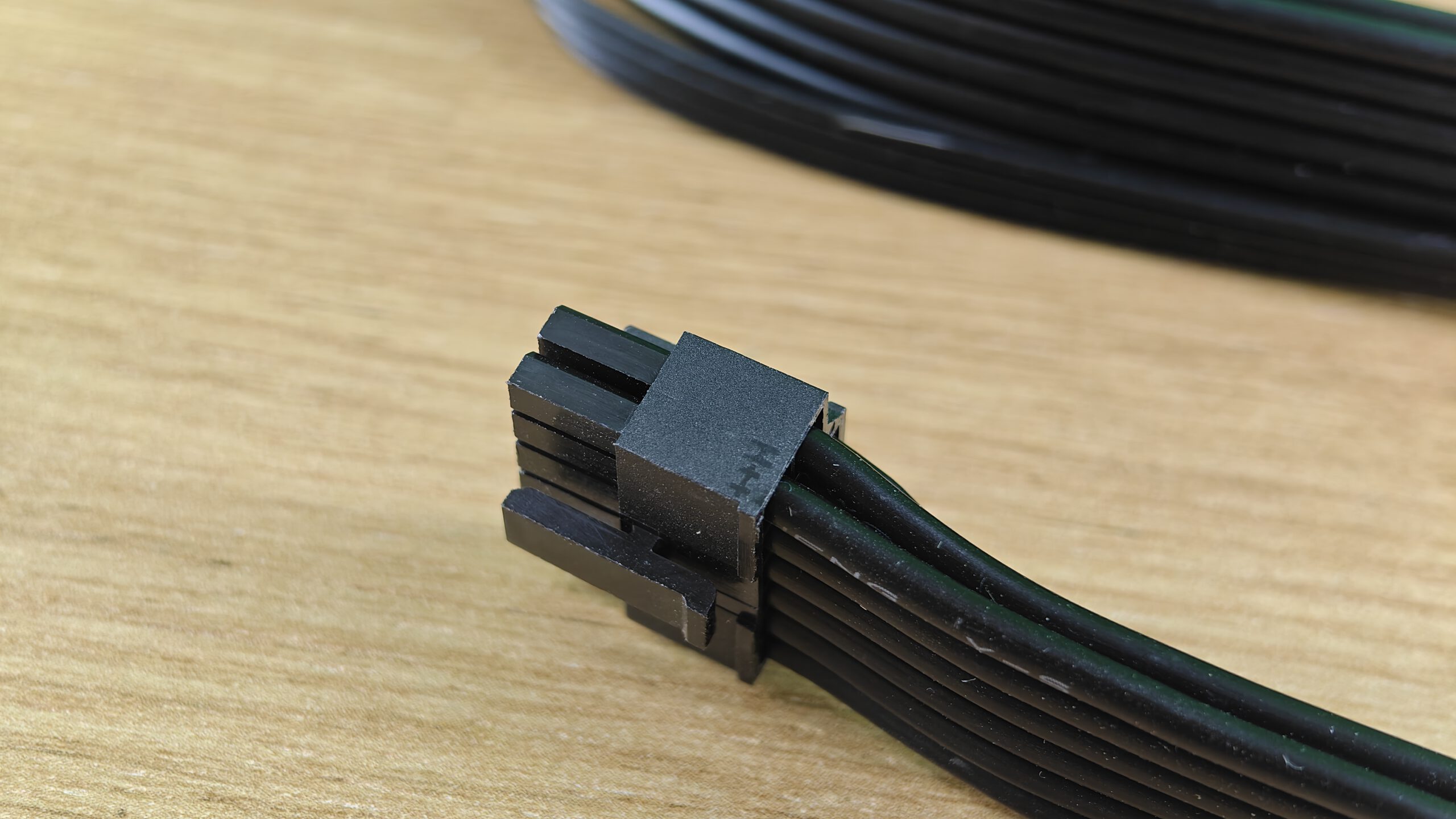

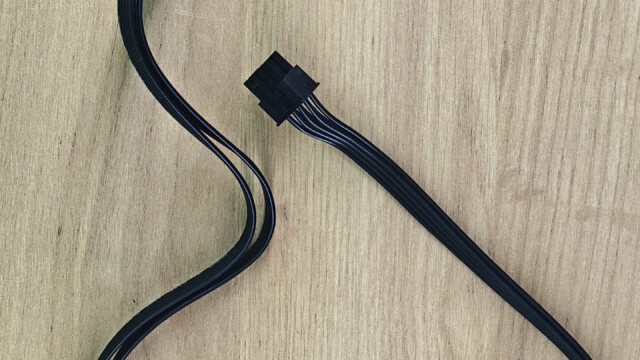

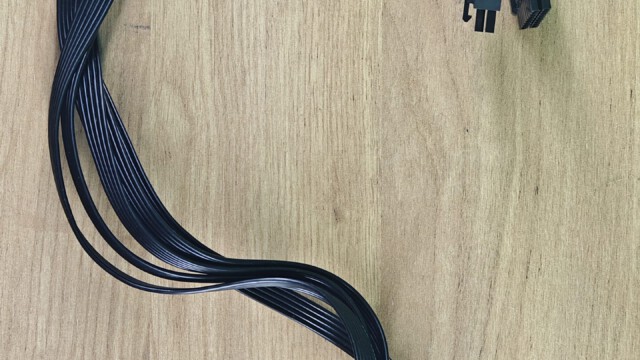

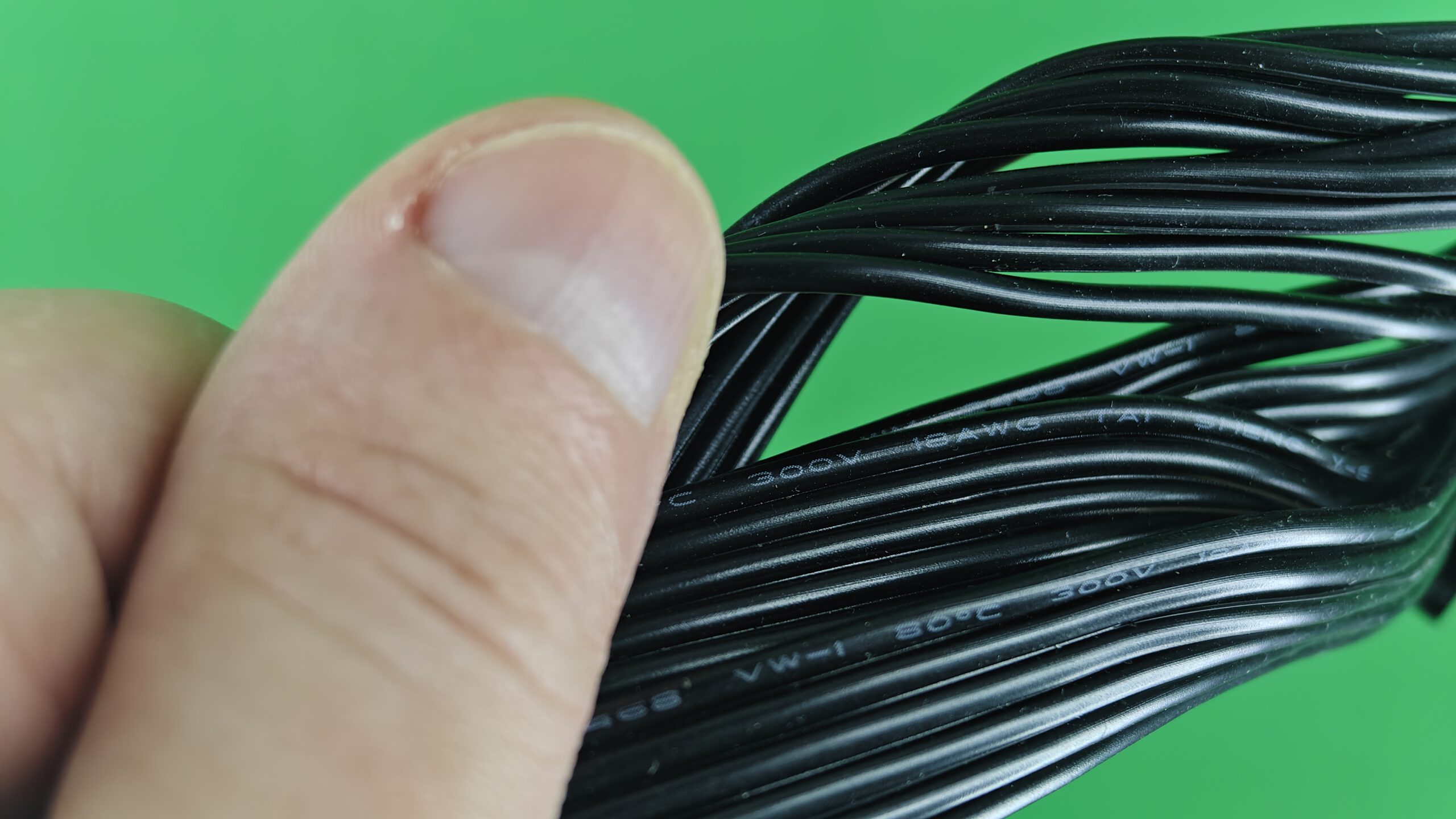

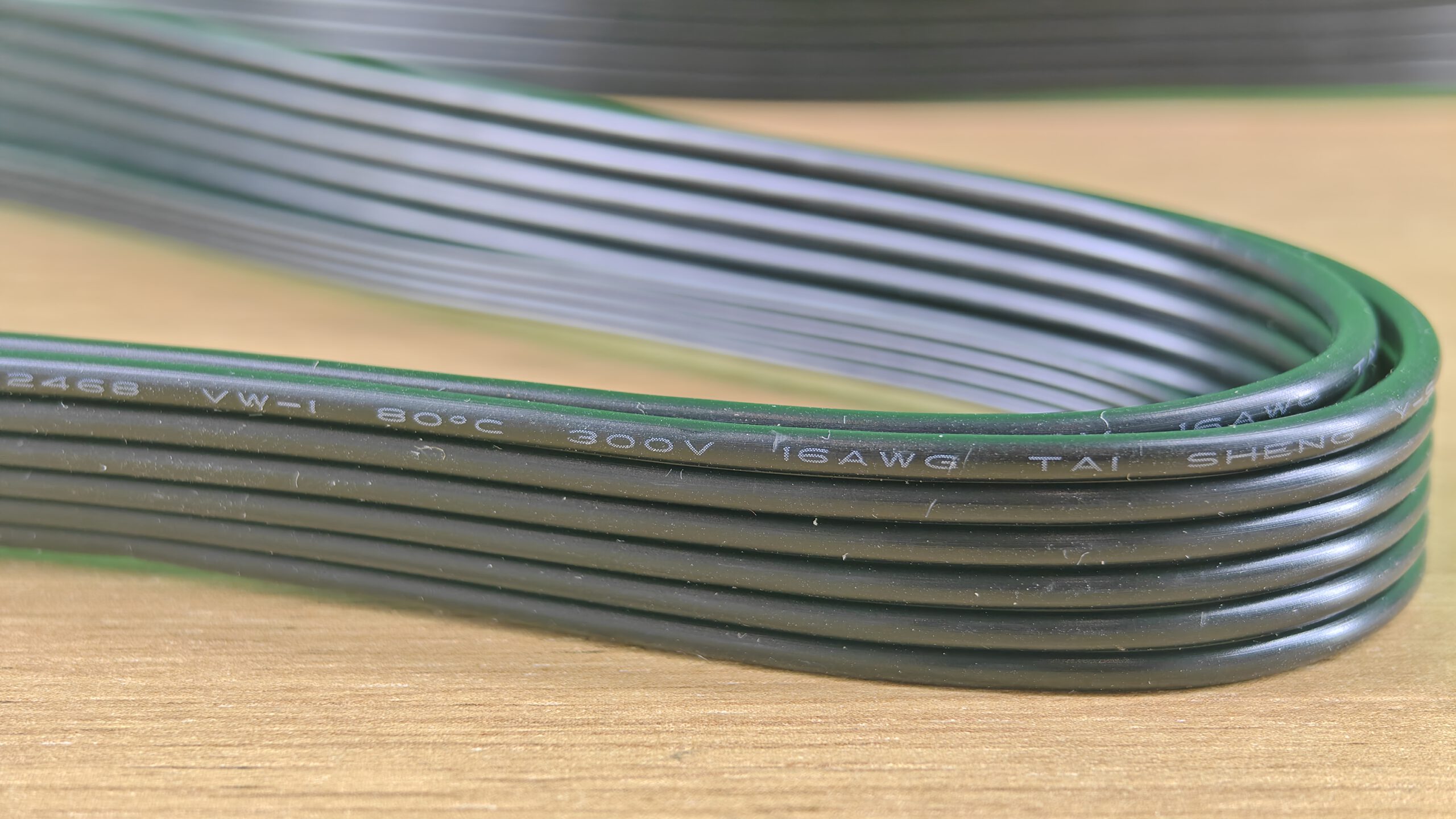

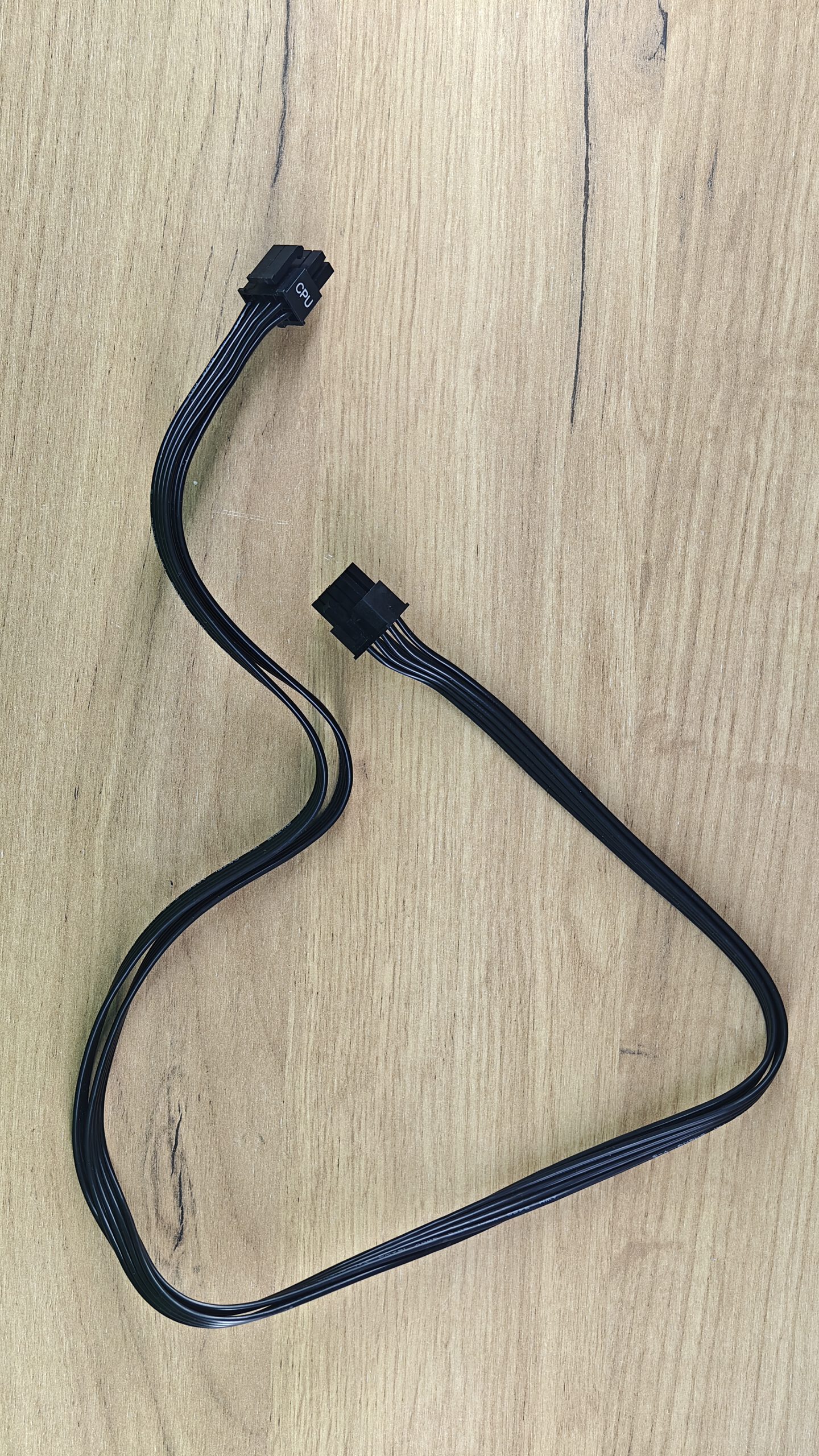

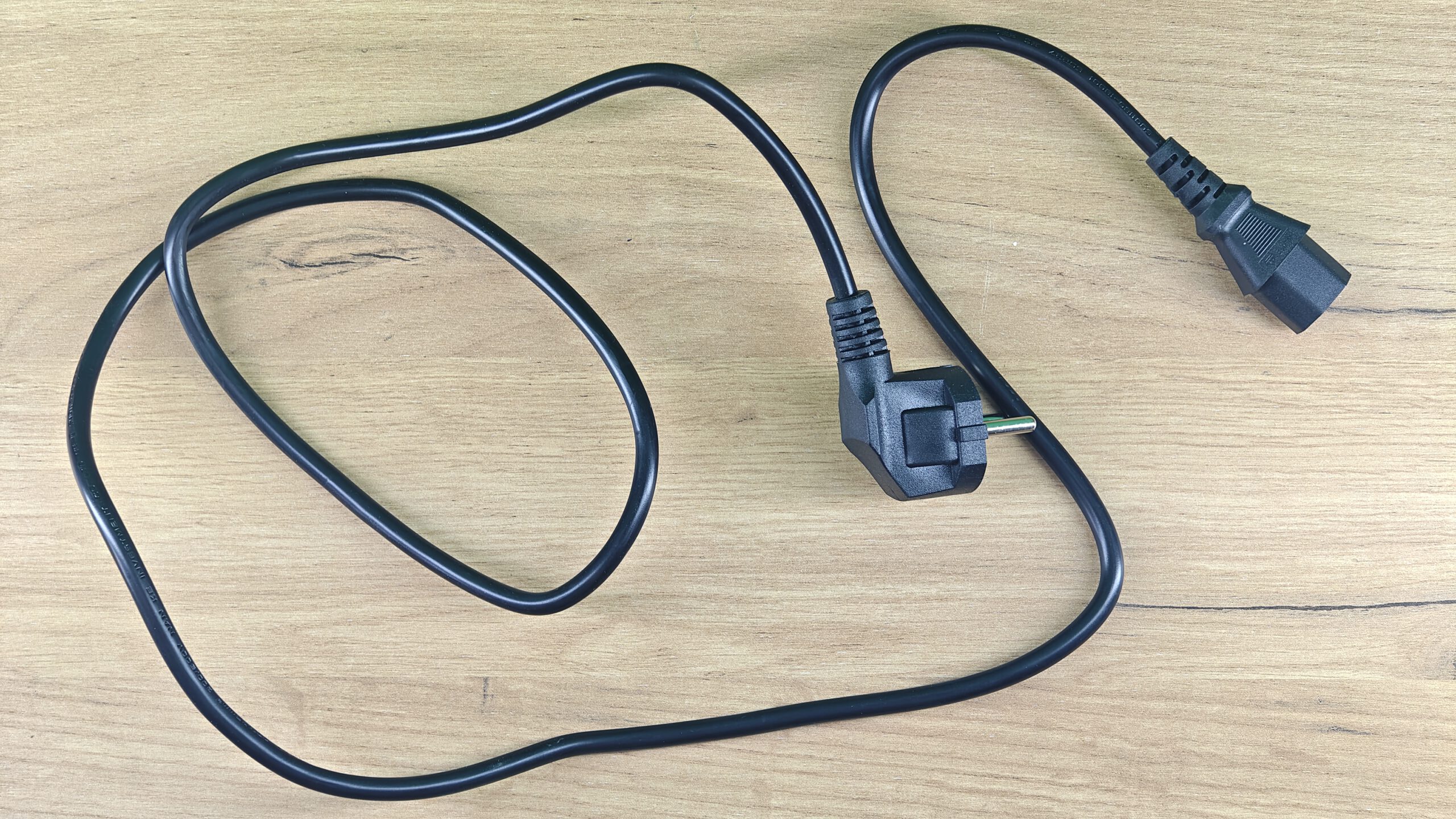

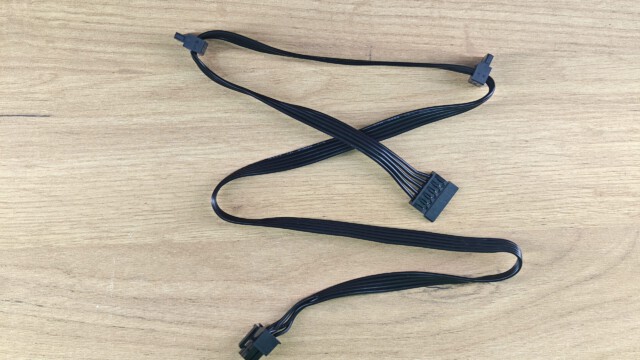

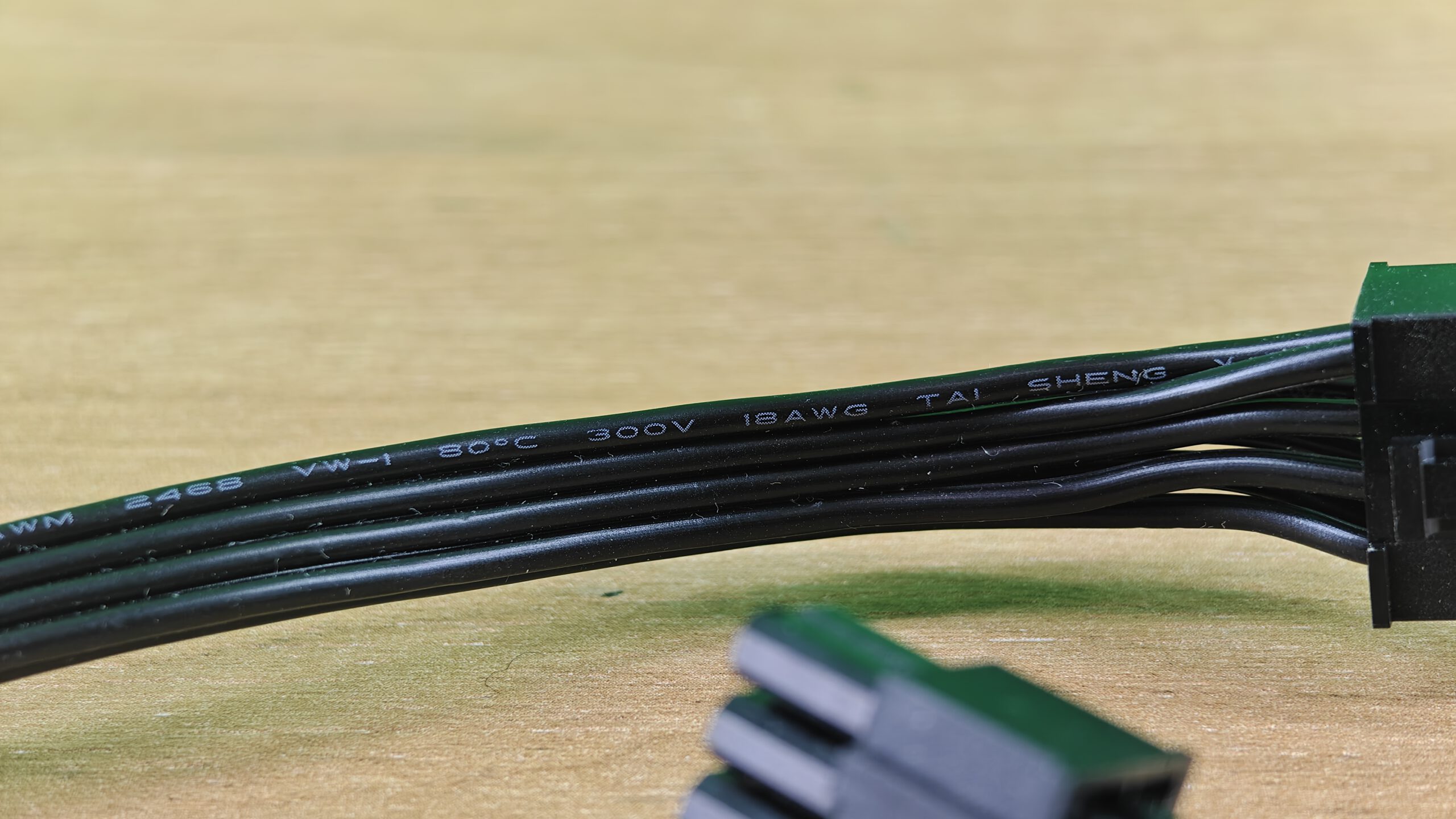

Провода:

1из13

Описание	Калибр
ATX Connector 20+4 pin	18 AWG
PCI-E	18 AWG
CPU	18 AWG
MOLEX	18 AWG
SATA	18 AWG

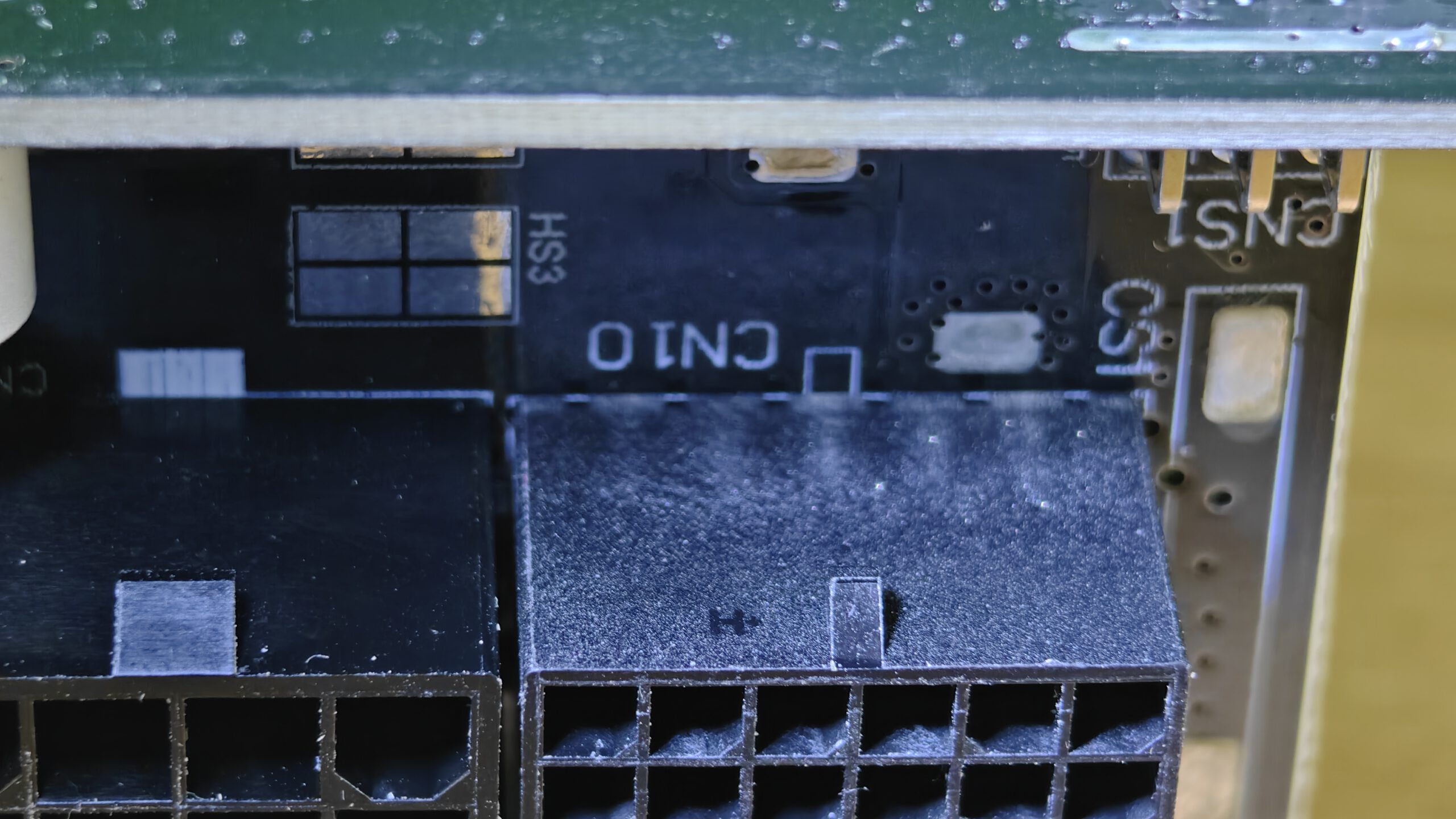

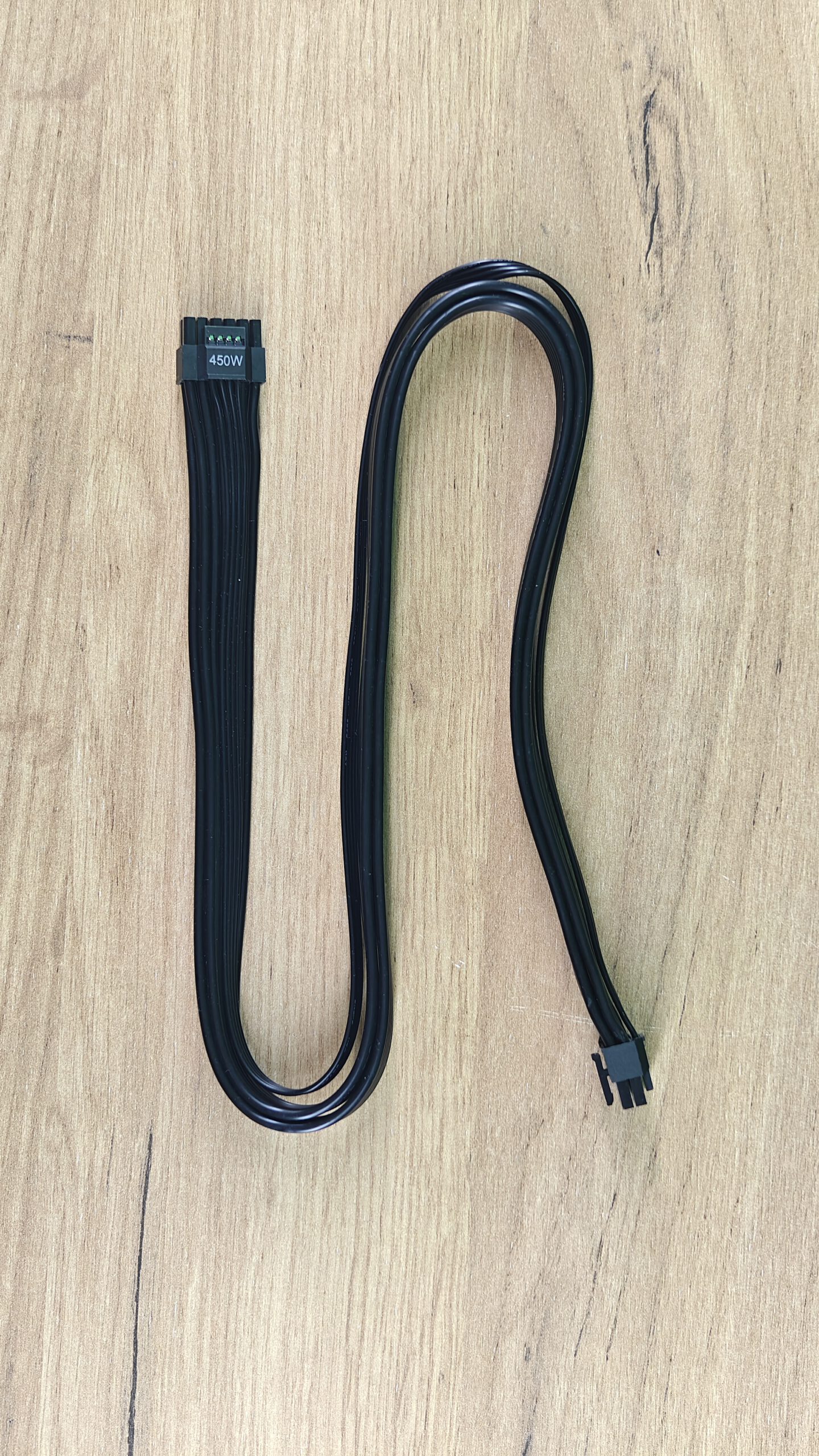

12VHPWR	16 AWG (H++ коннектор, H+ вход)

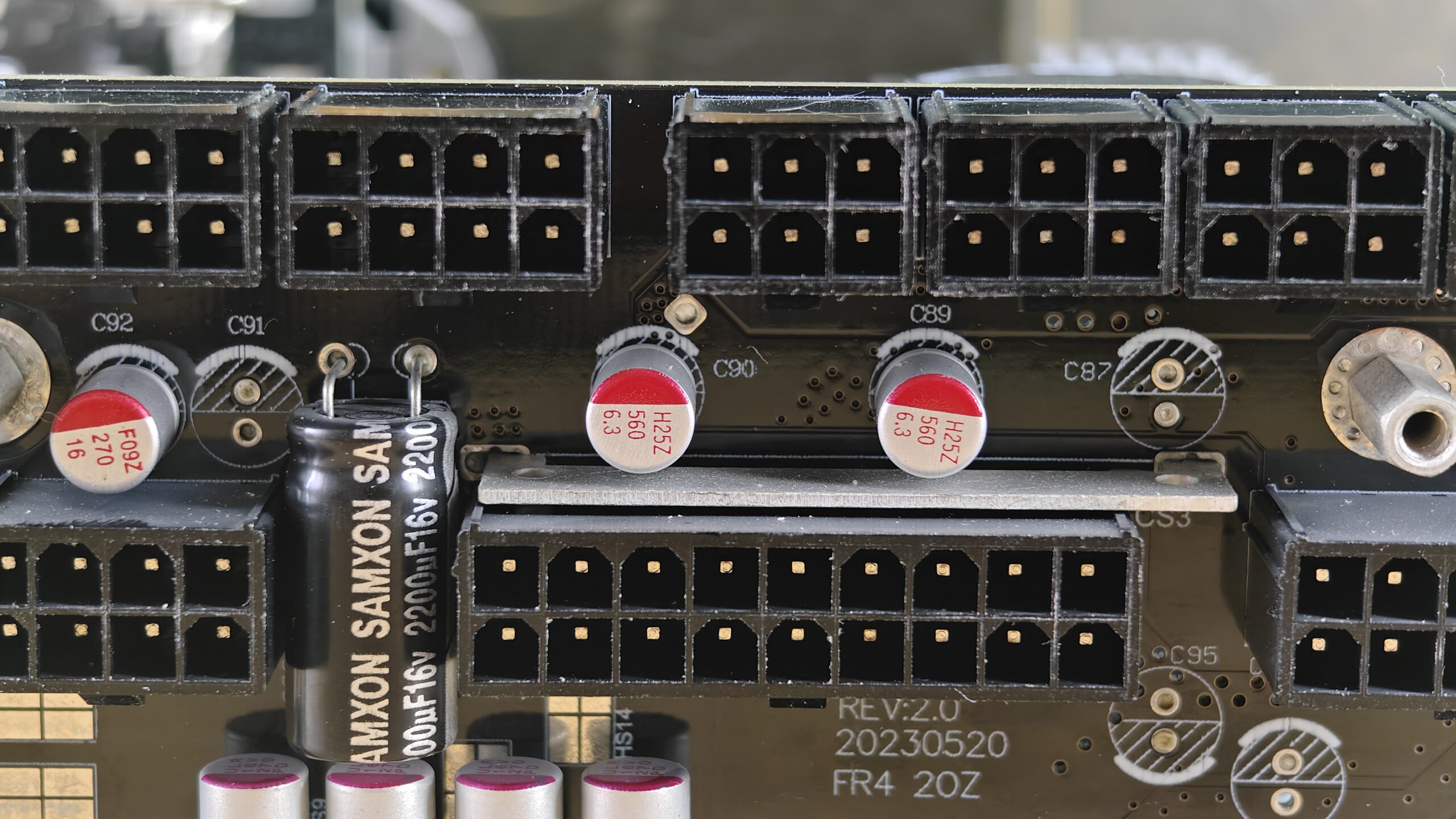

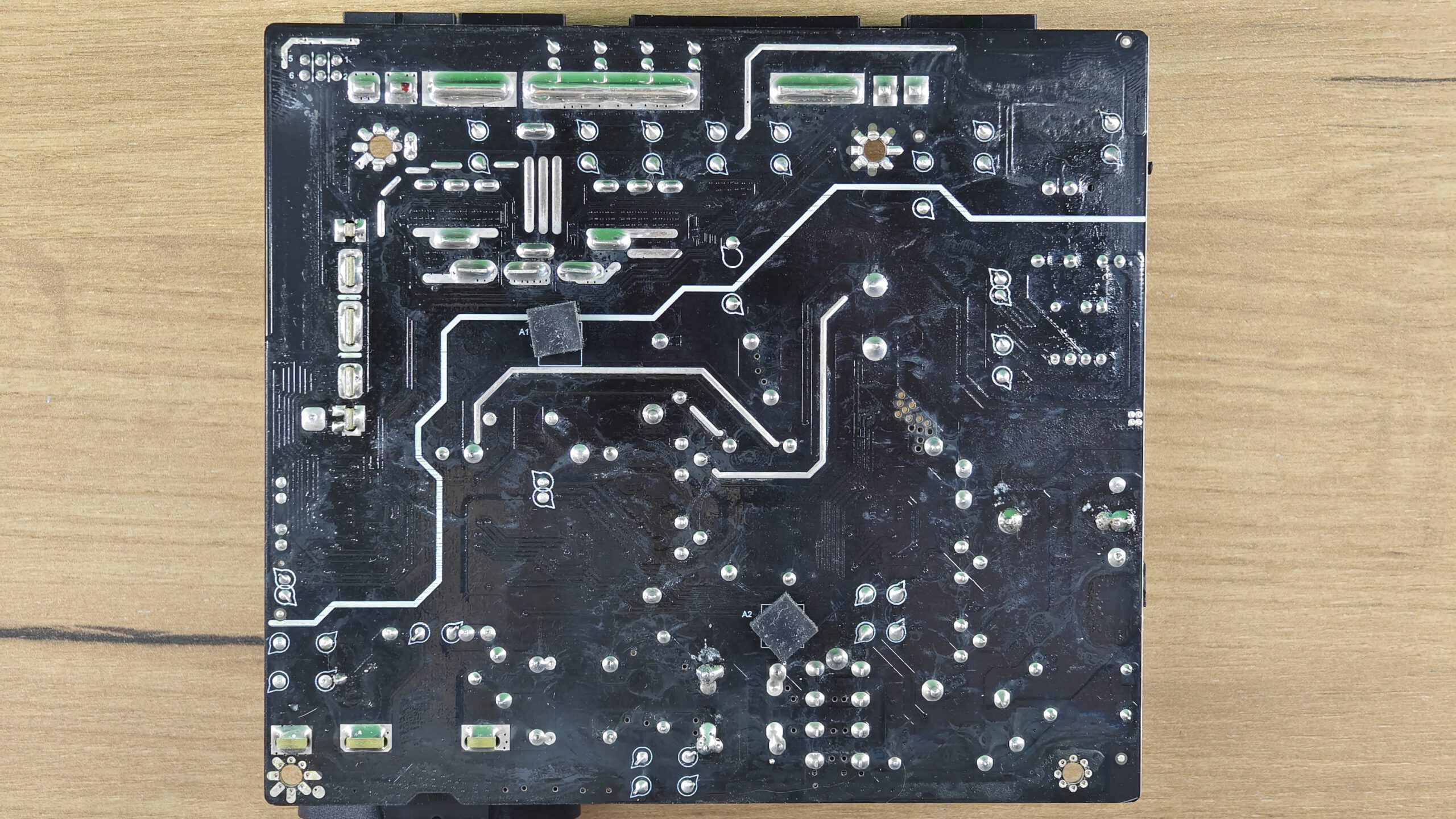

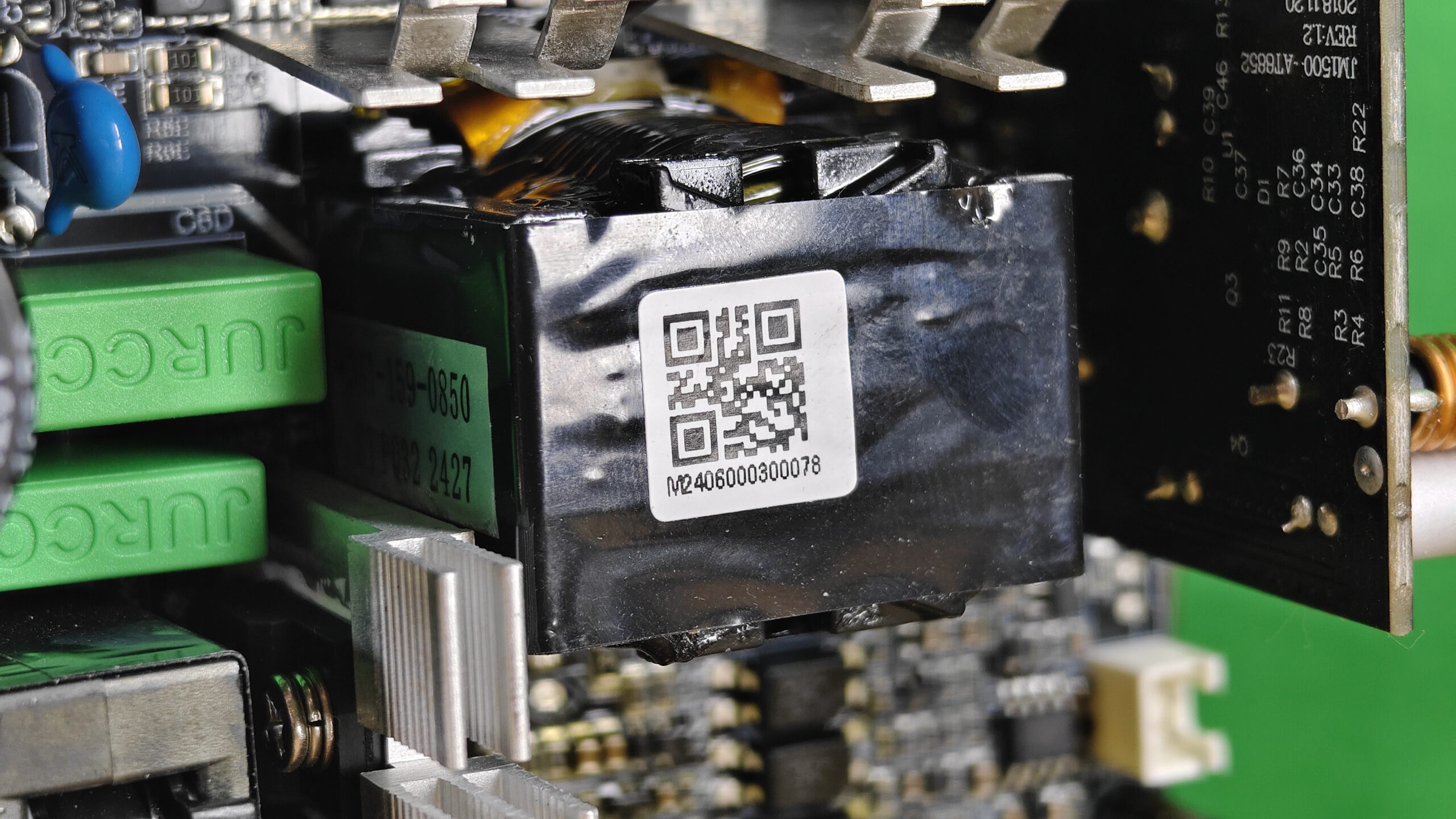

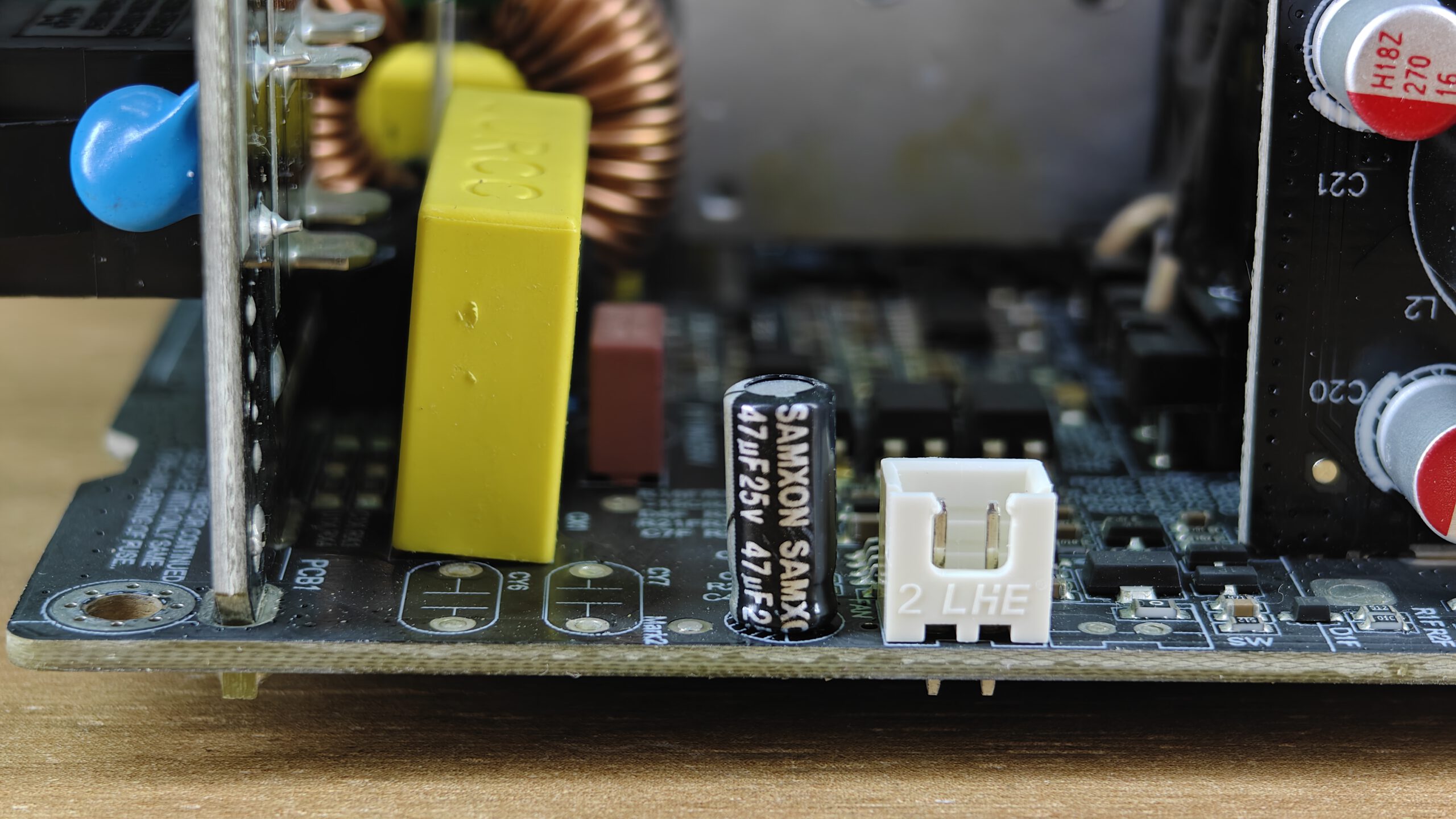

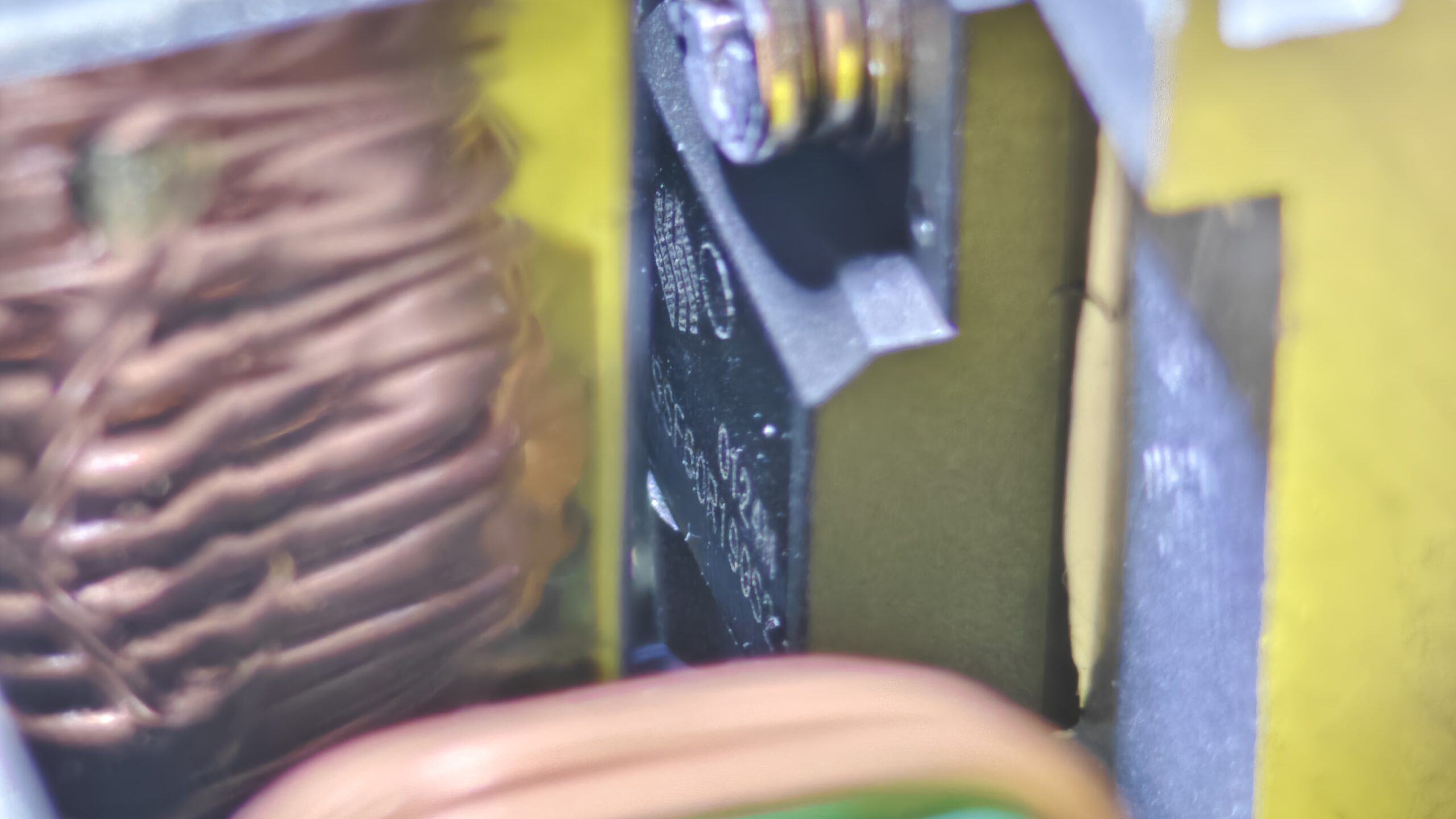

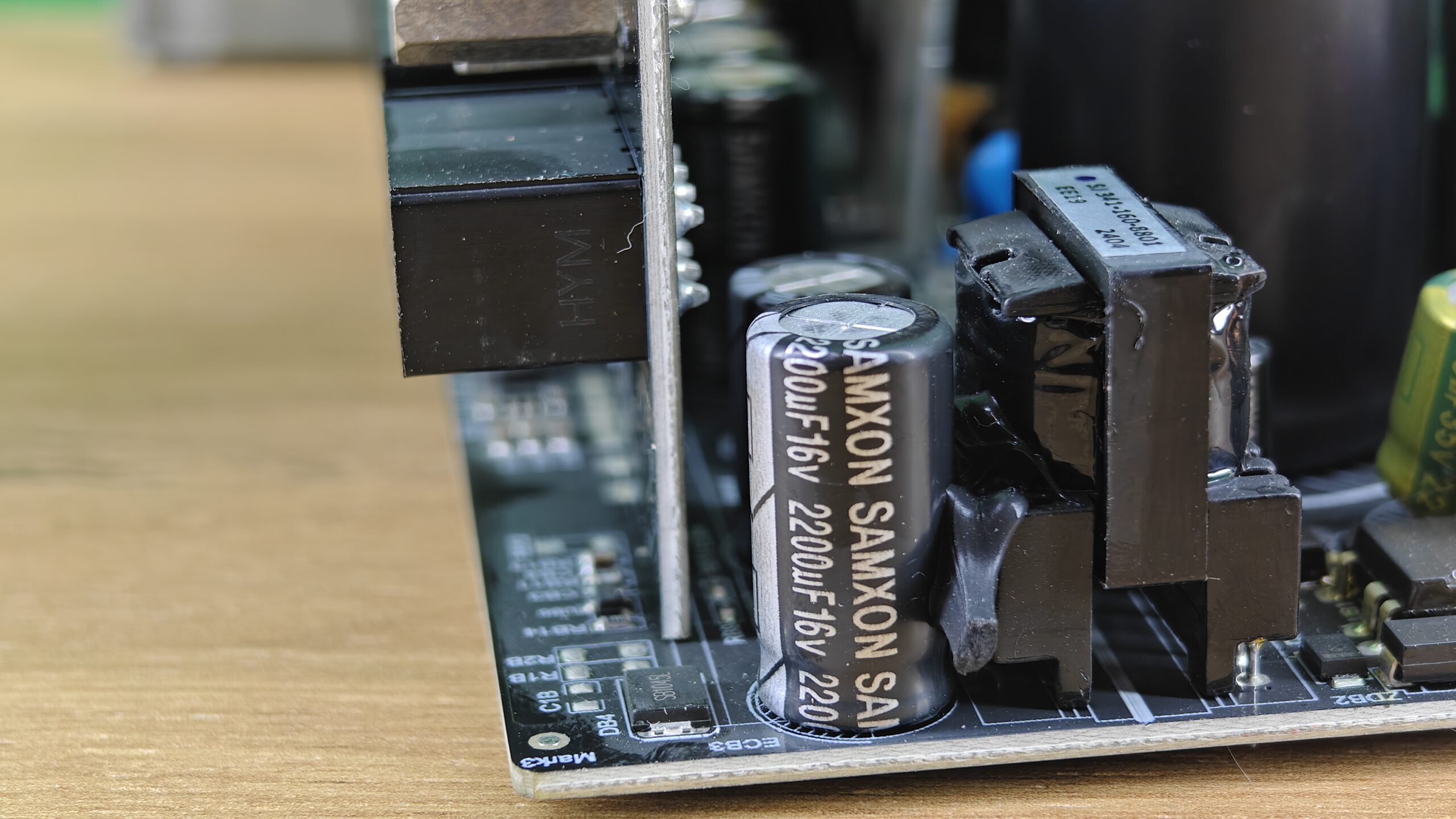

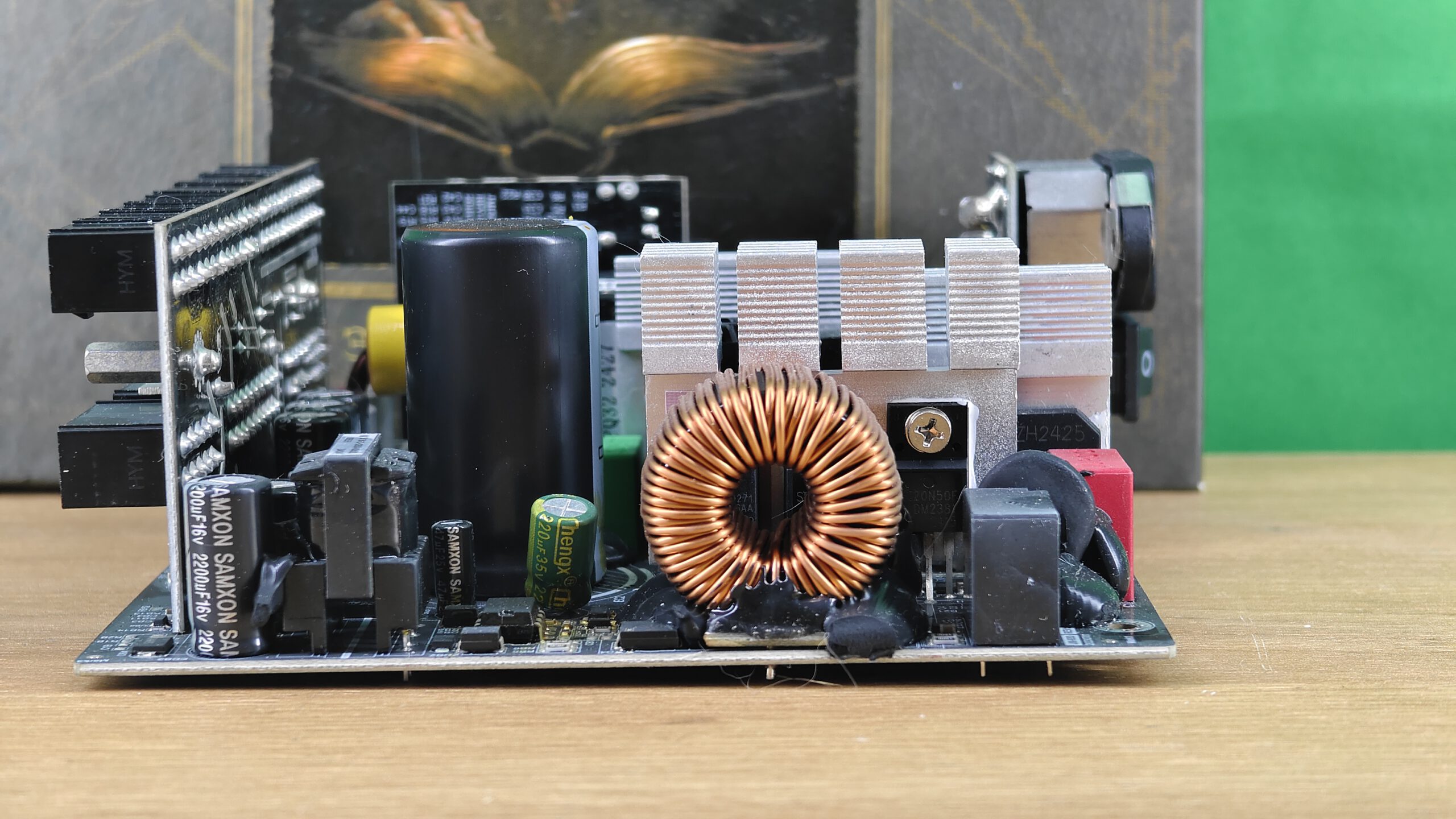

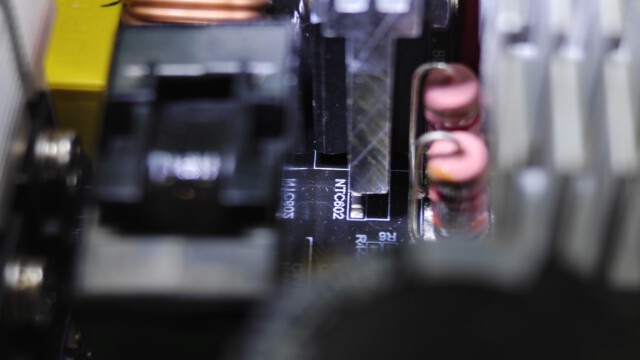

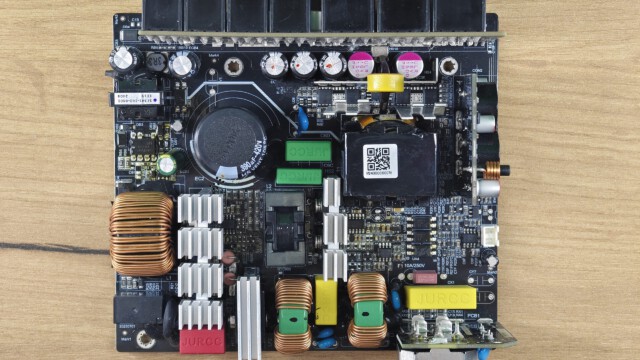

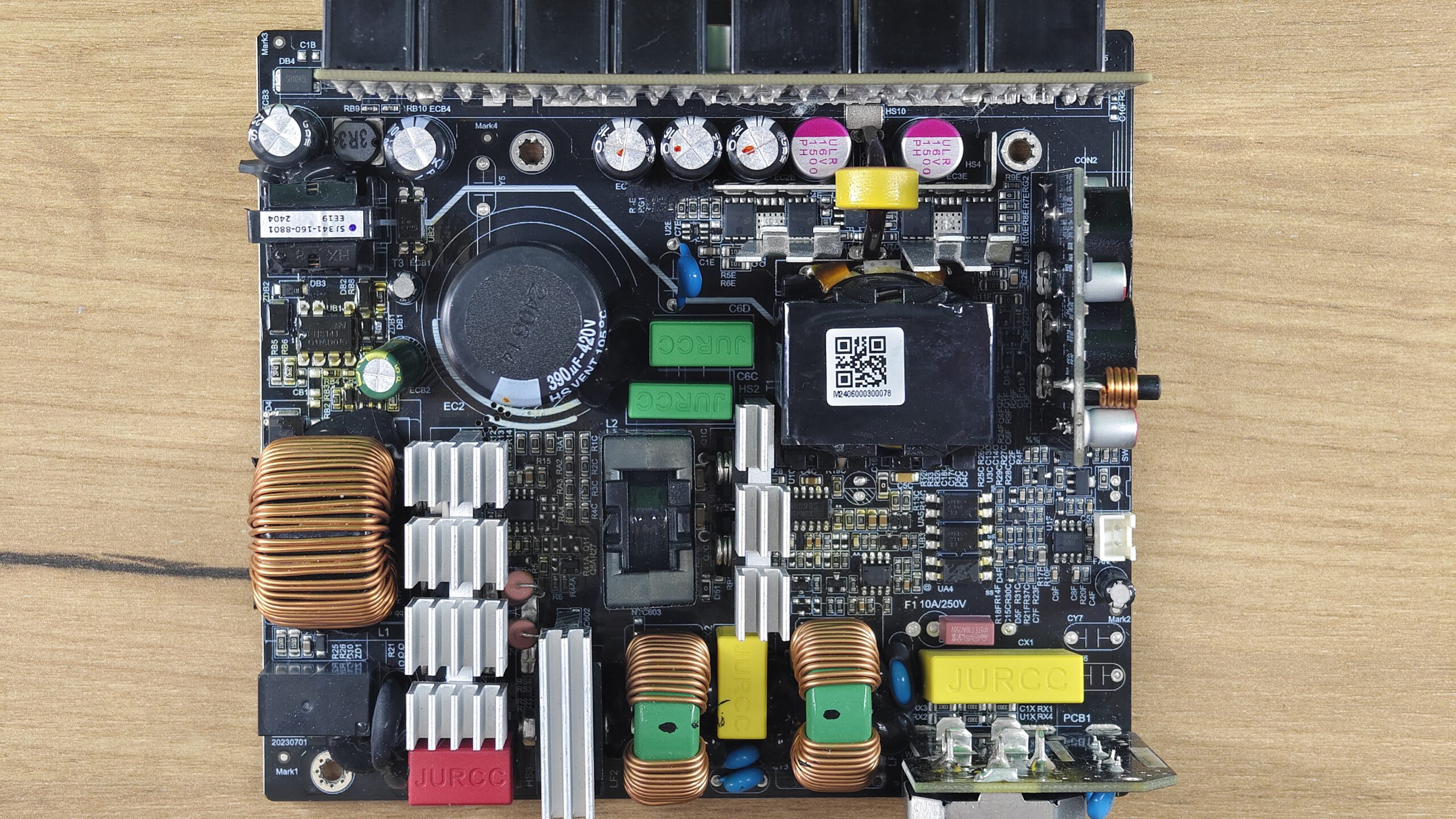

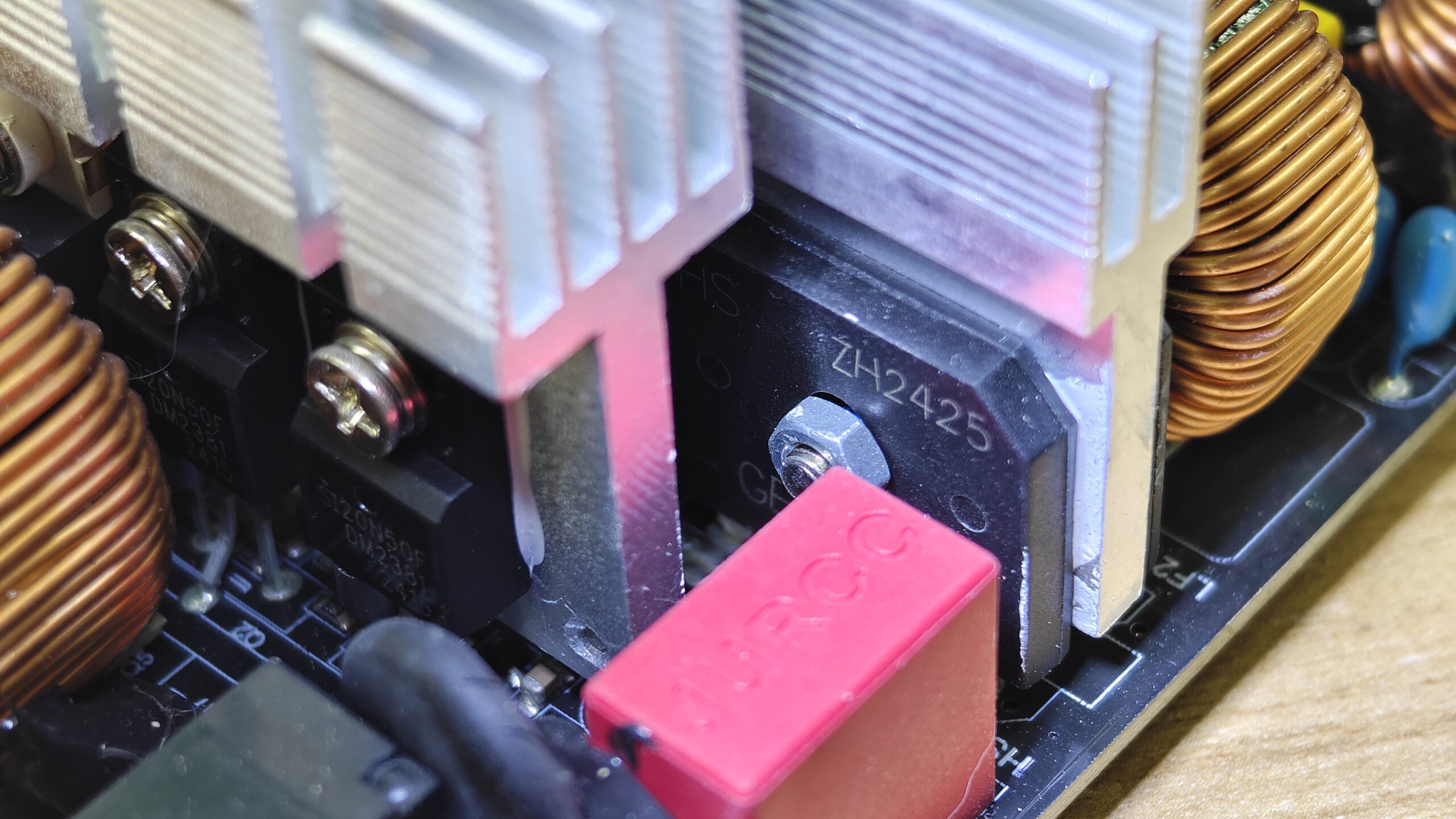

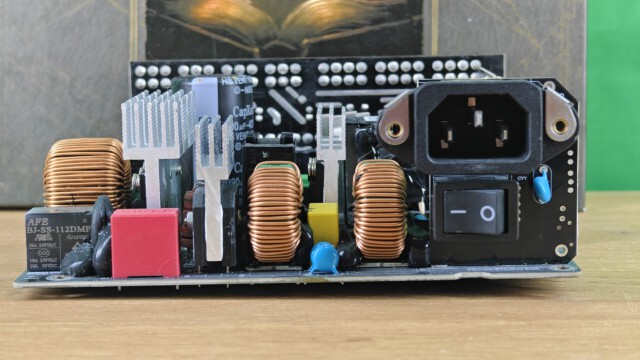

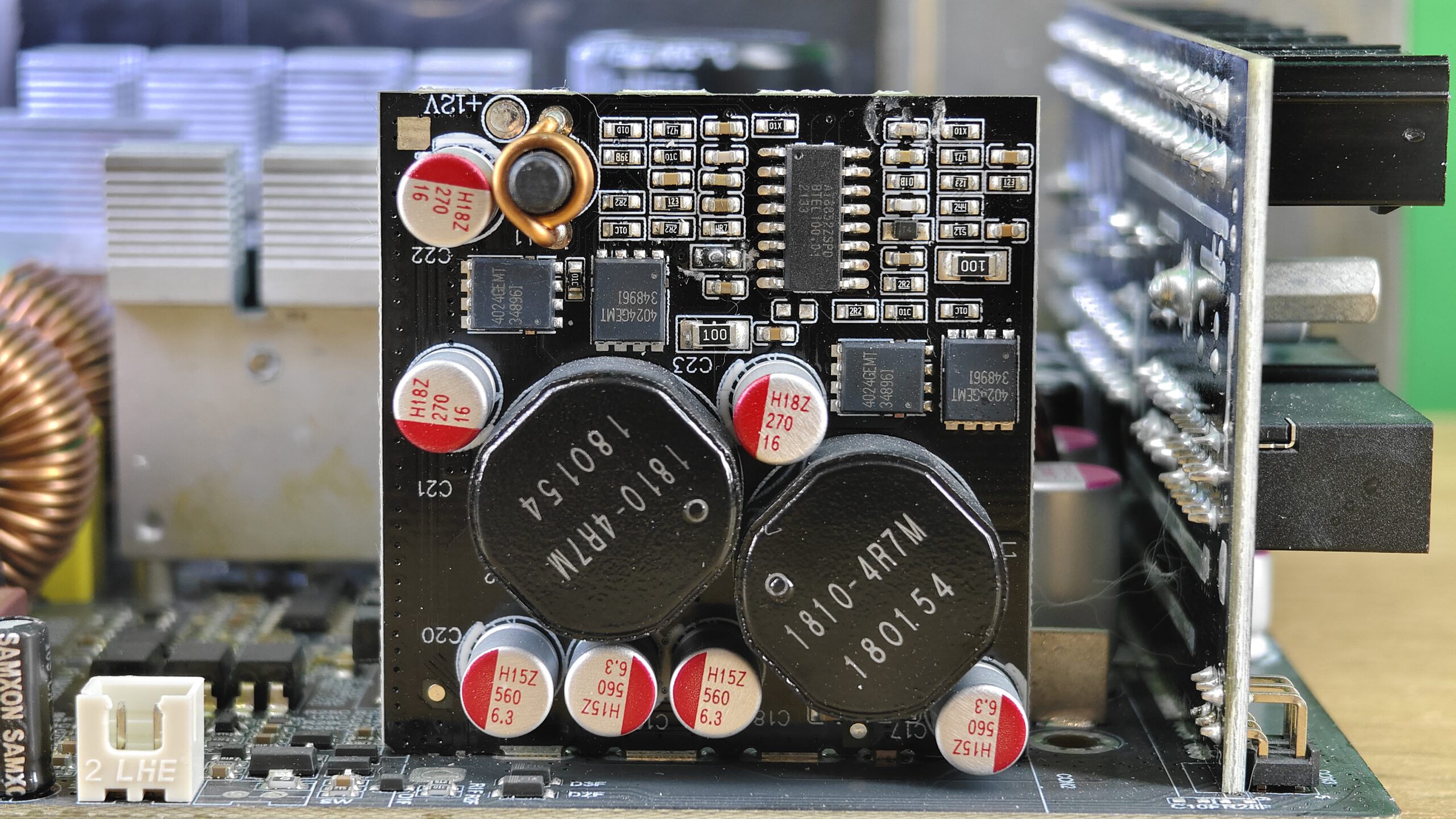

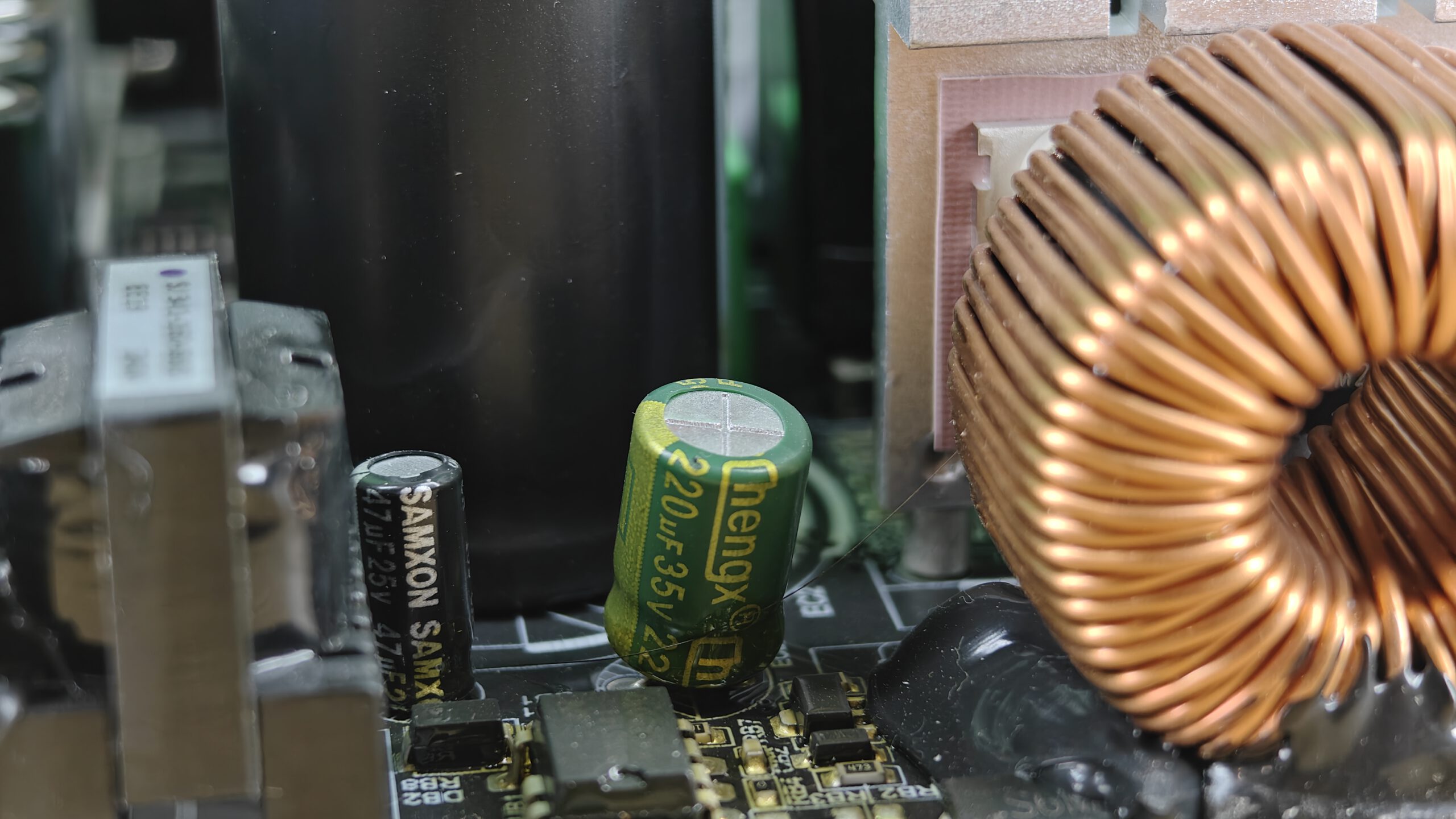

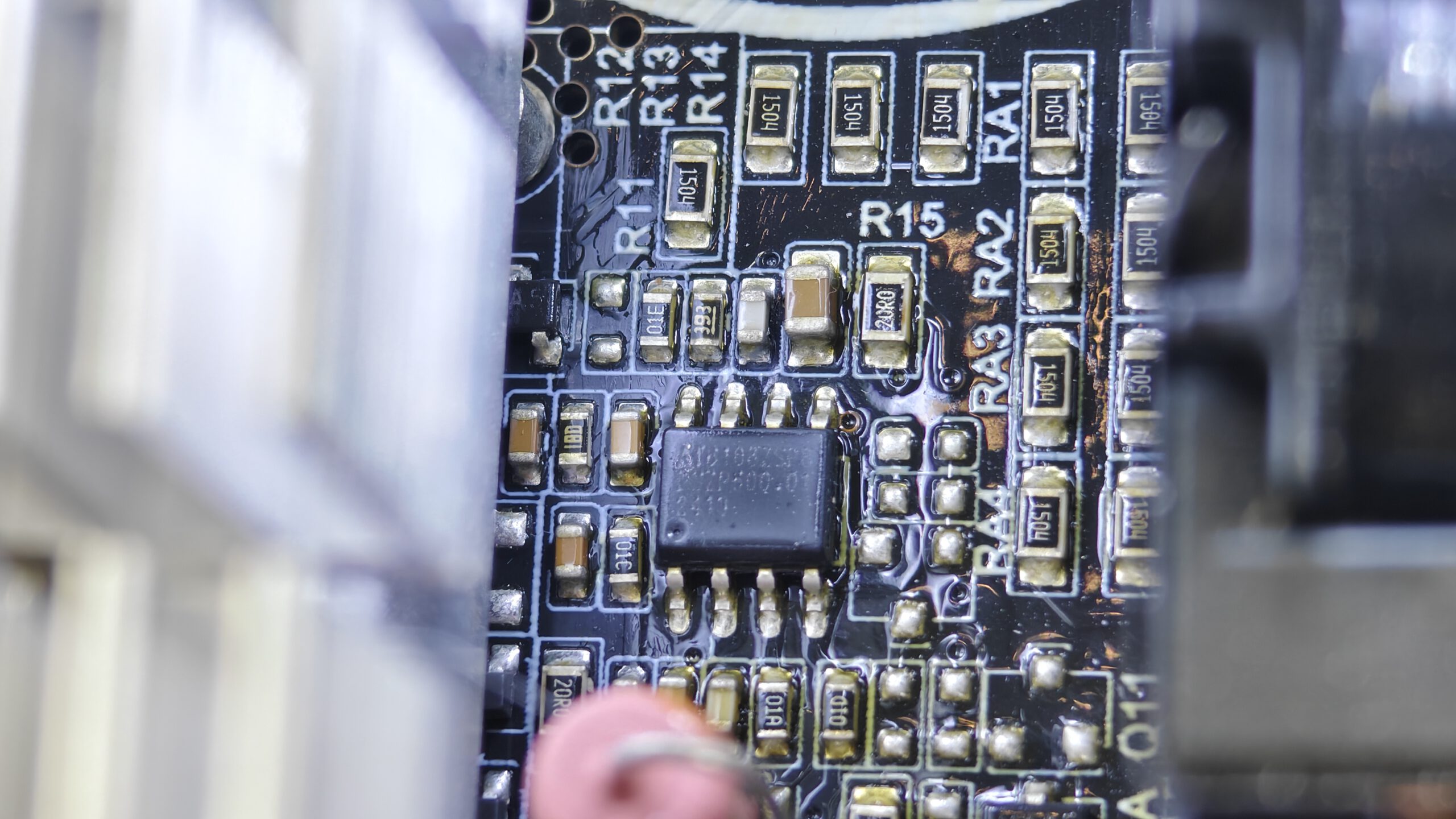

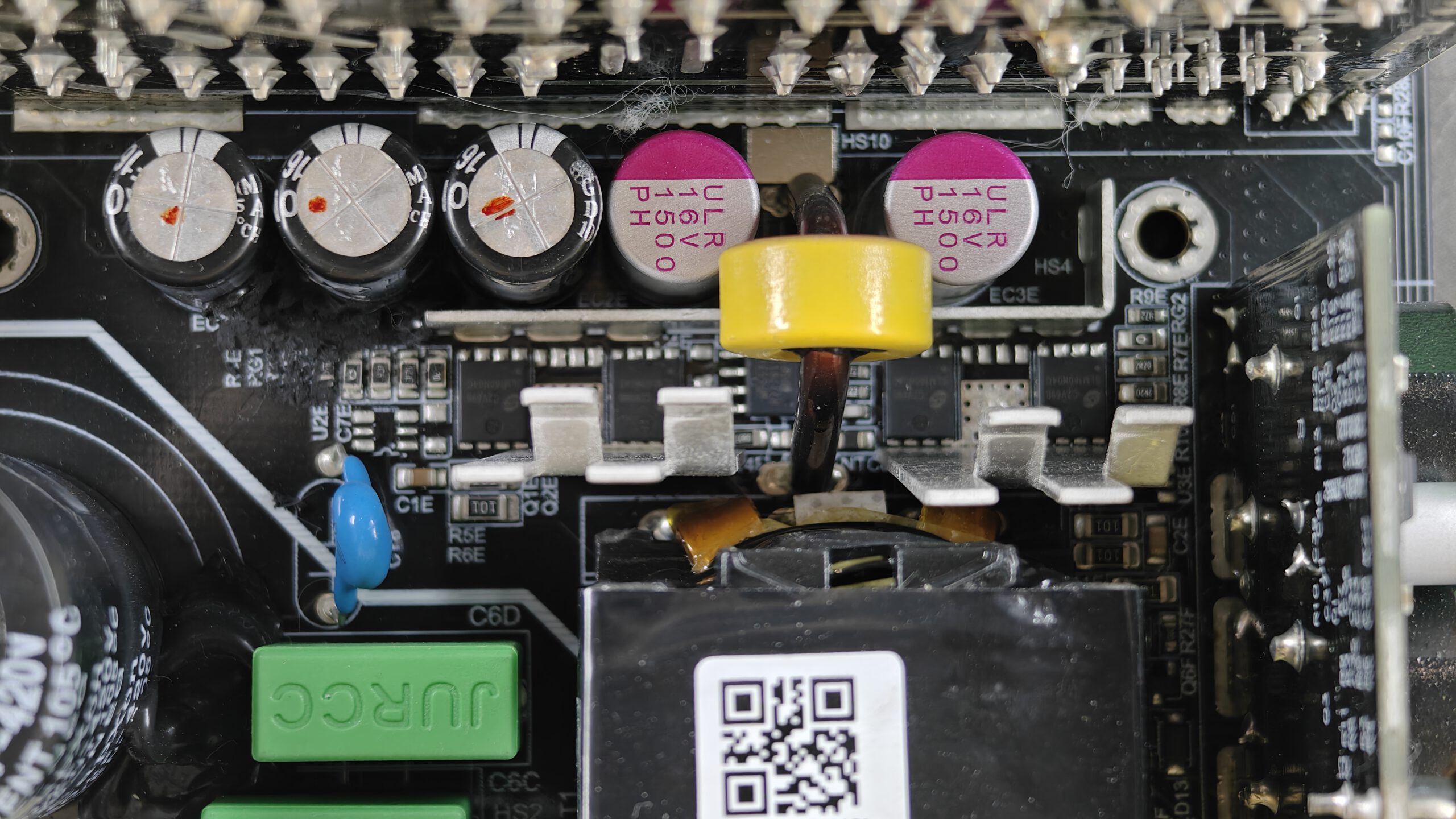

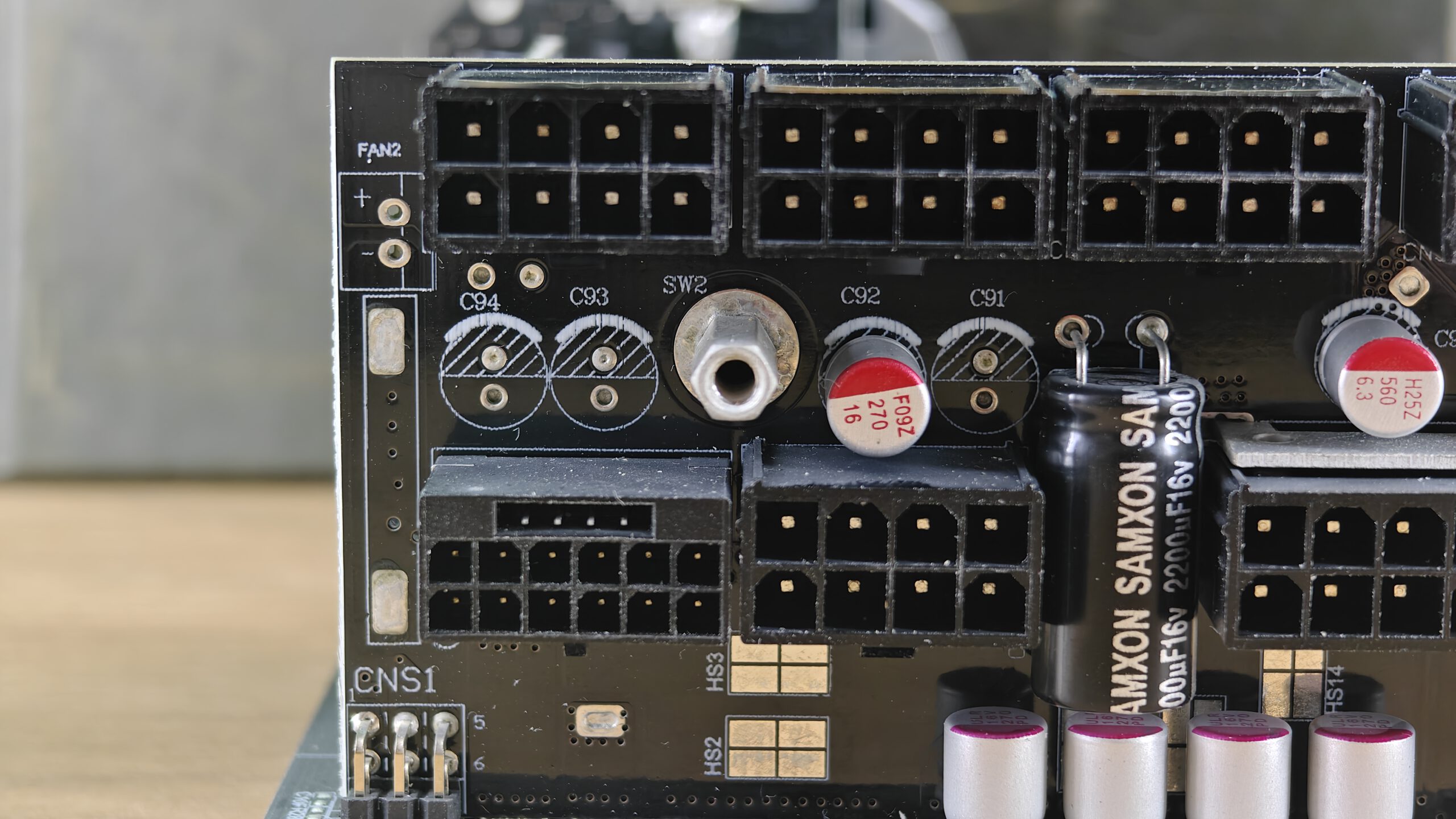

Анализ компонентов

Manufacturer (OEM)	JiuMeng

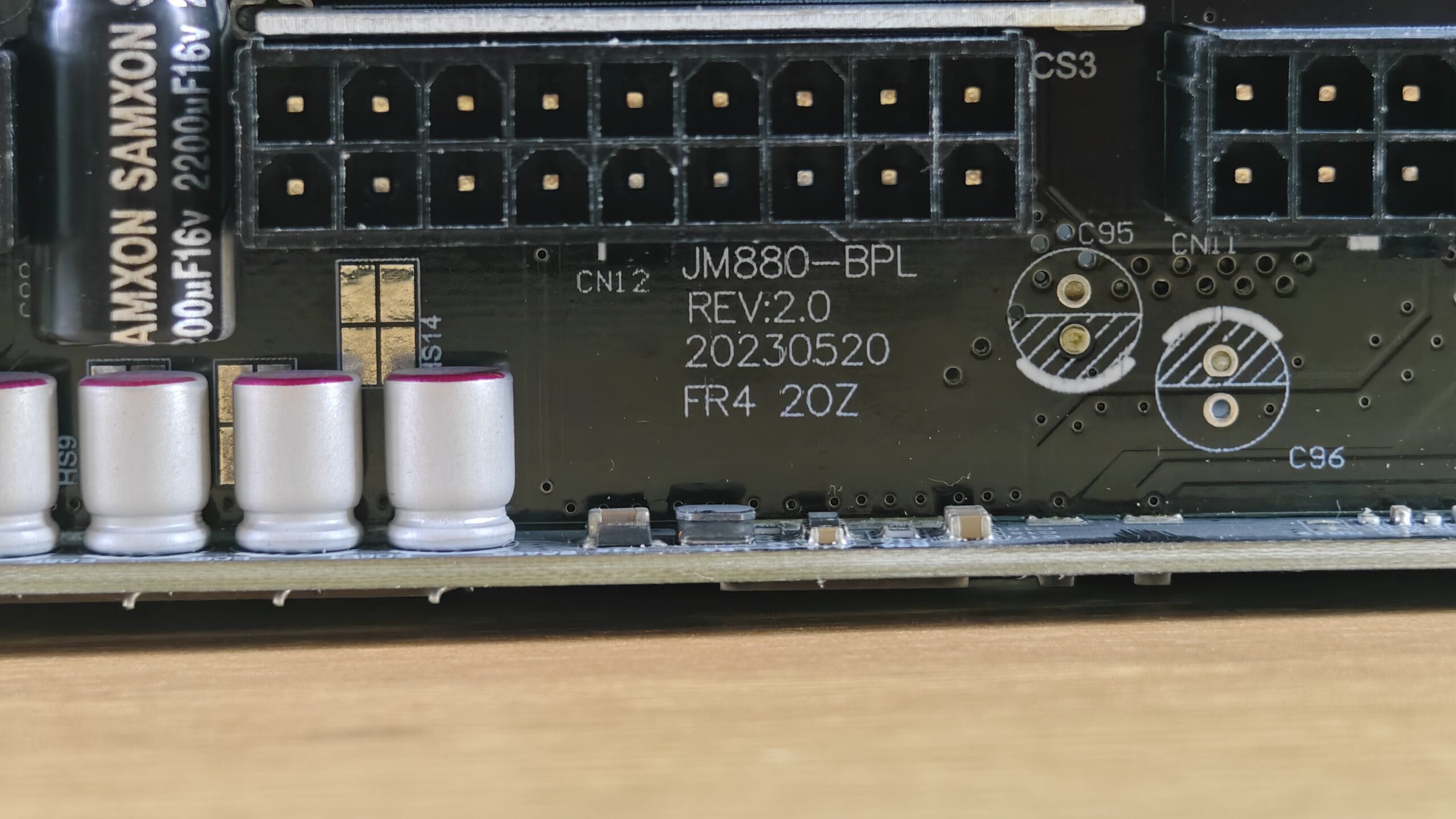

Platform	JM880

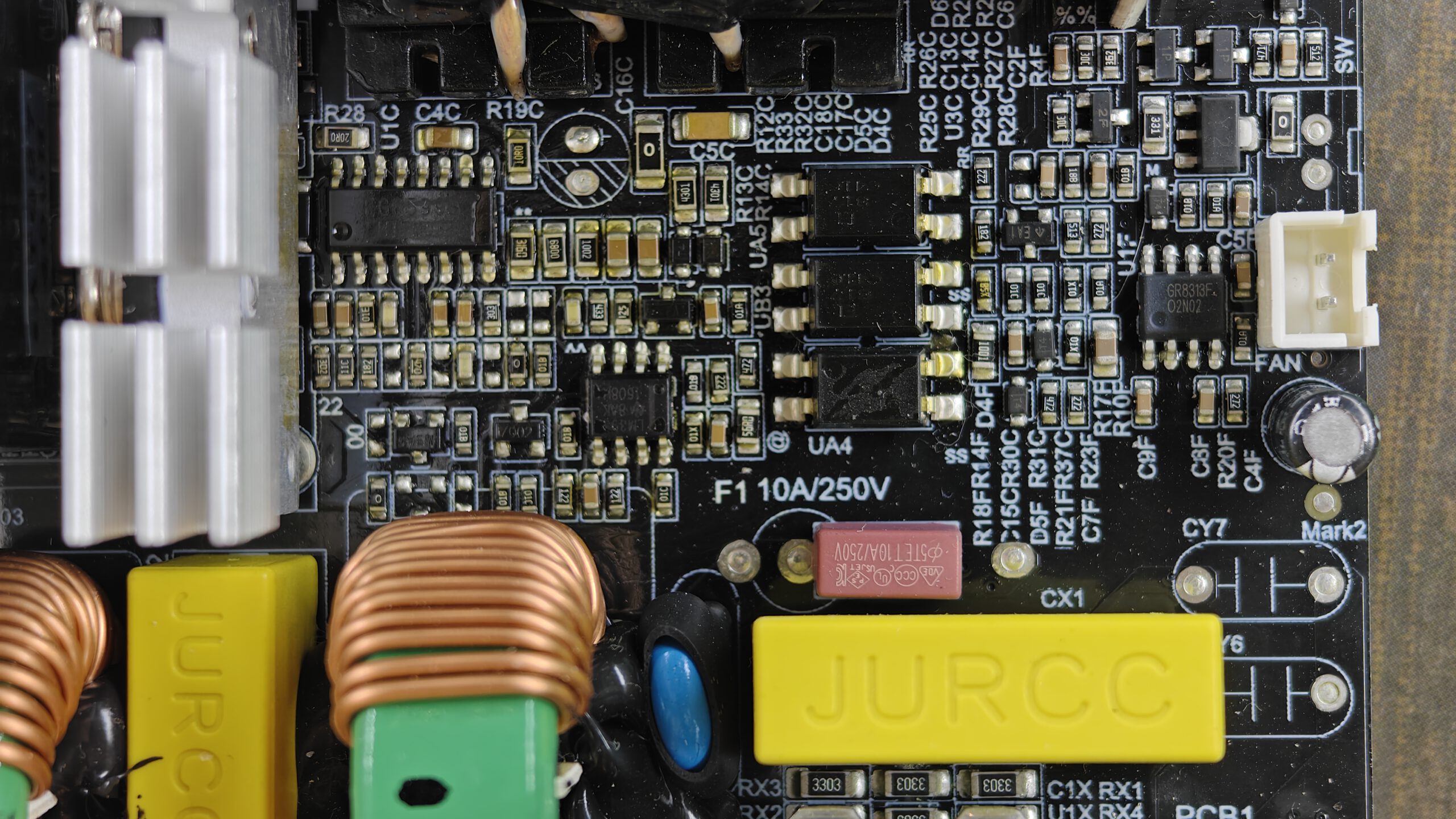

Primary Side
PCB Type	Double-Sided

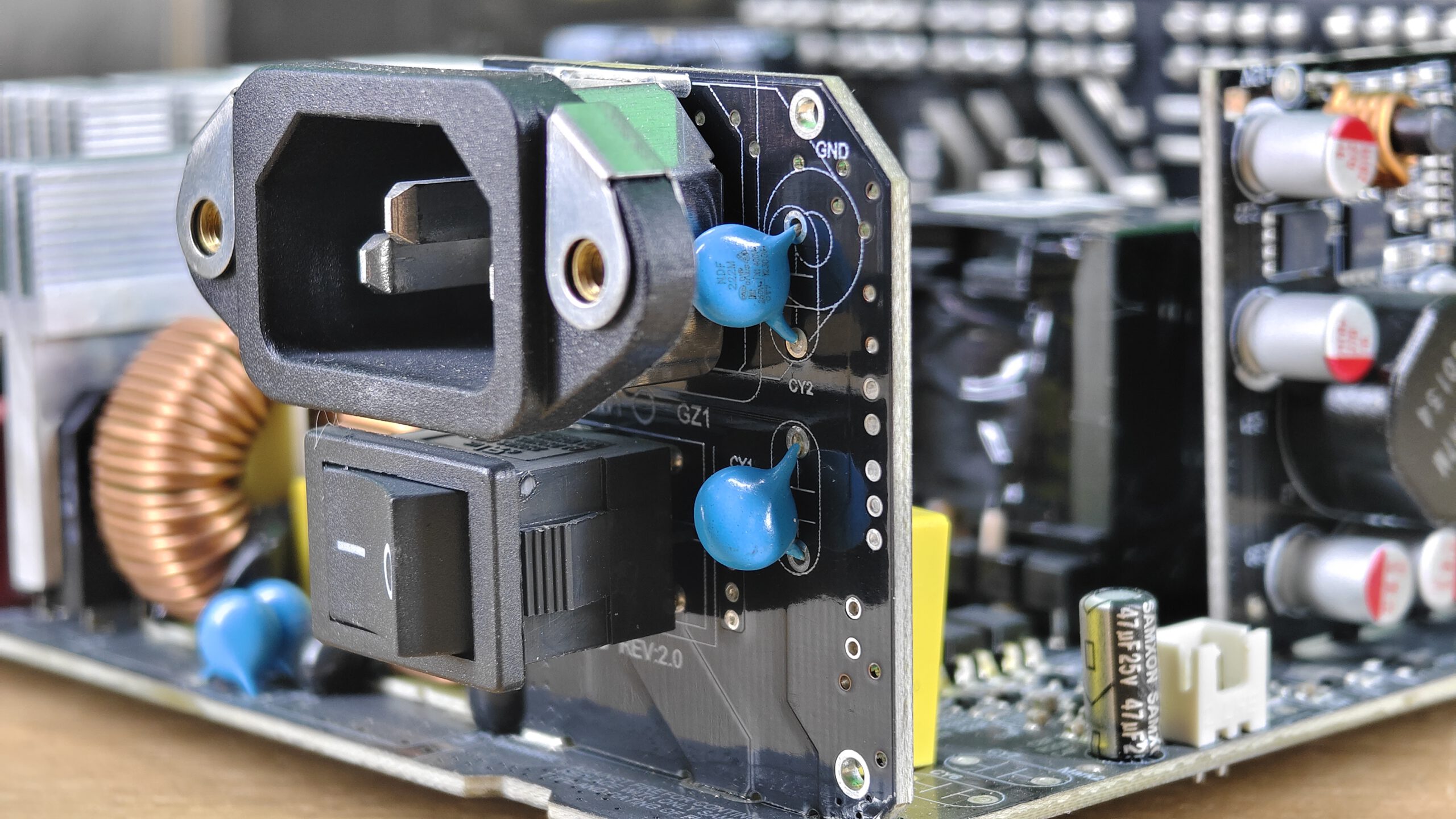

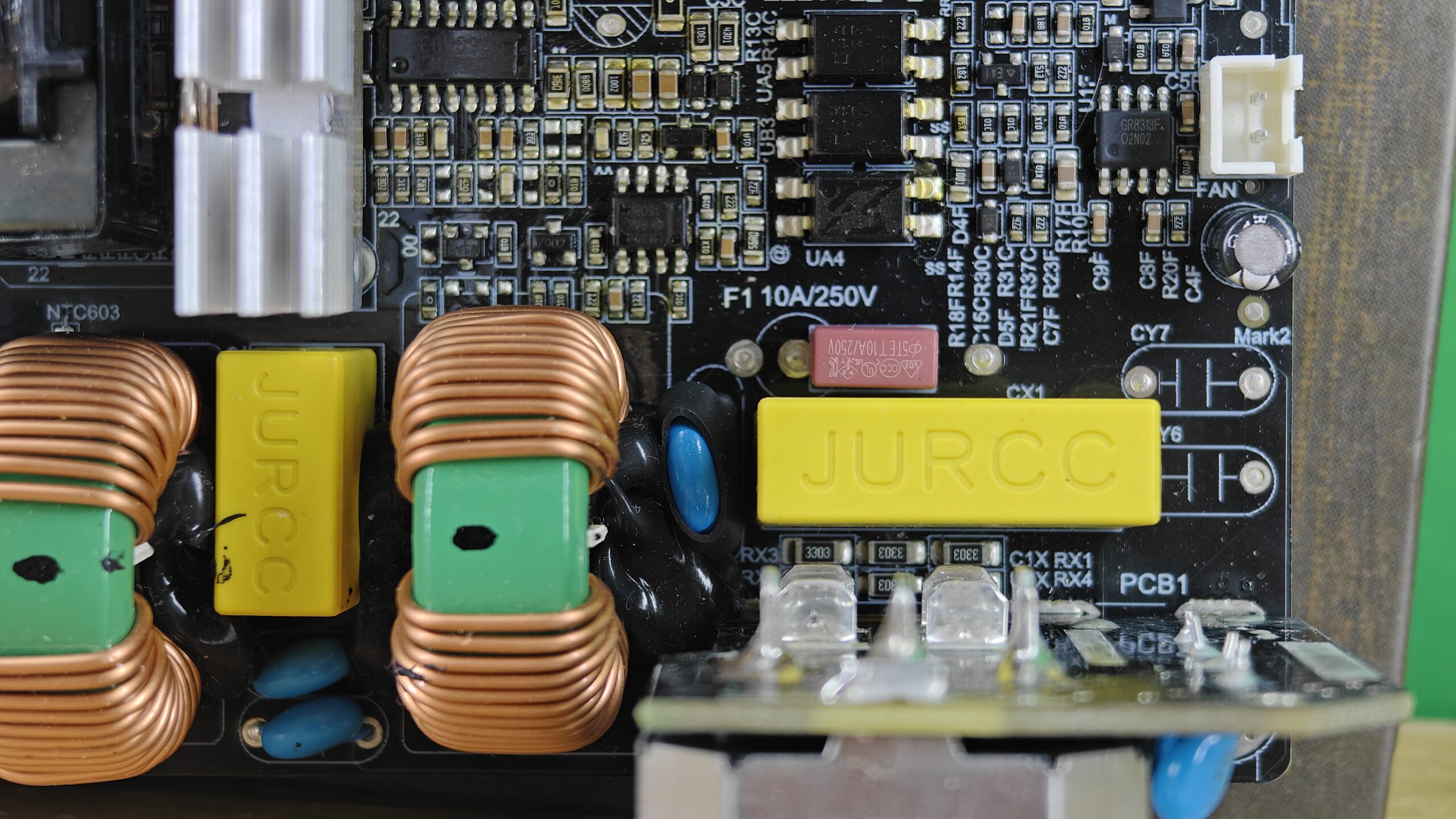

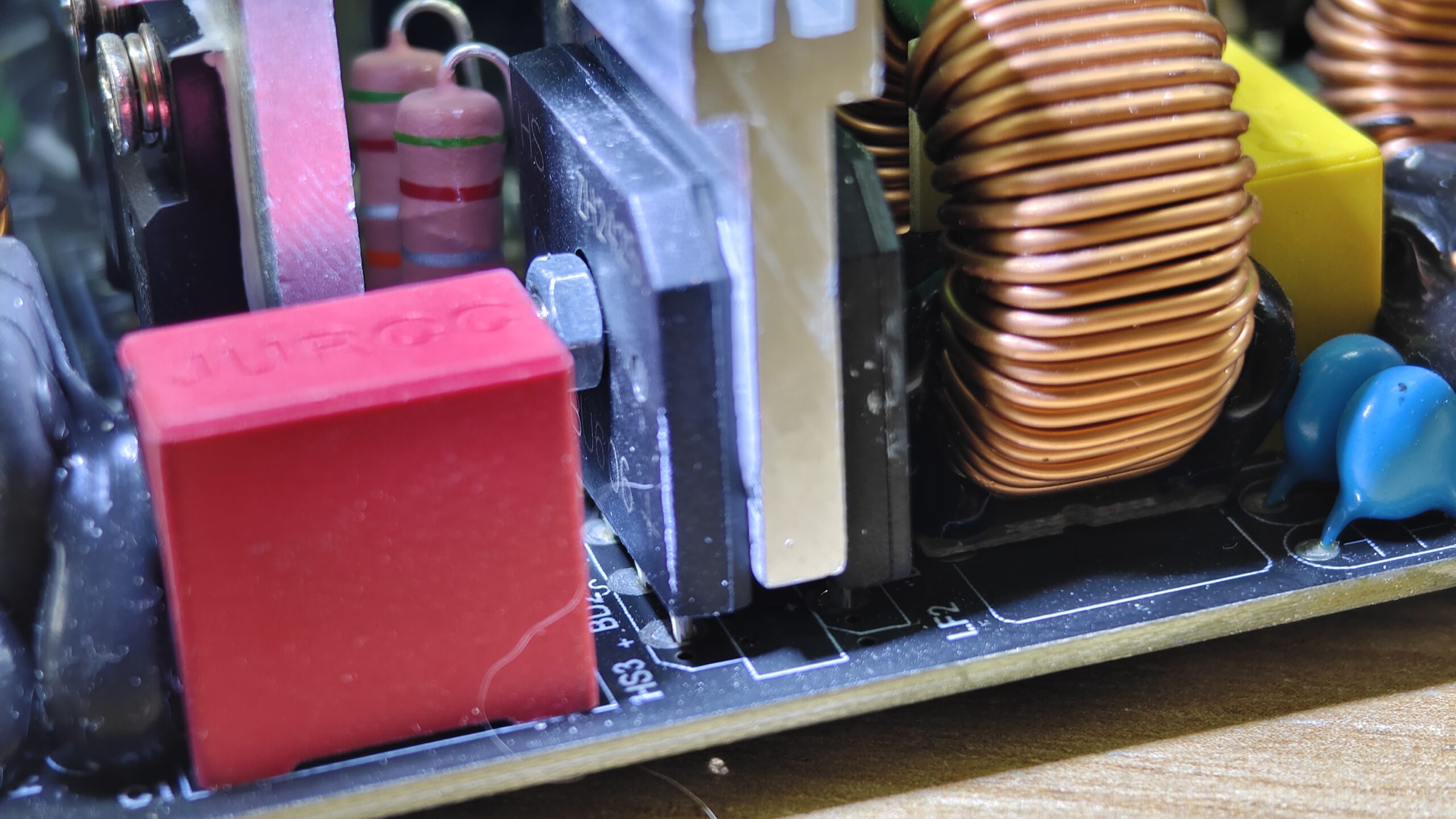

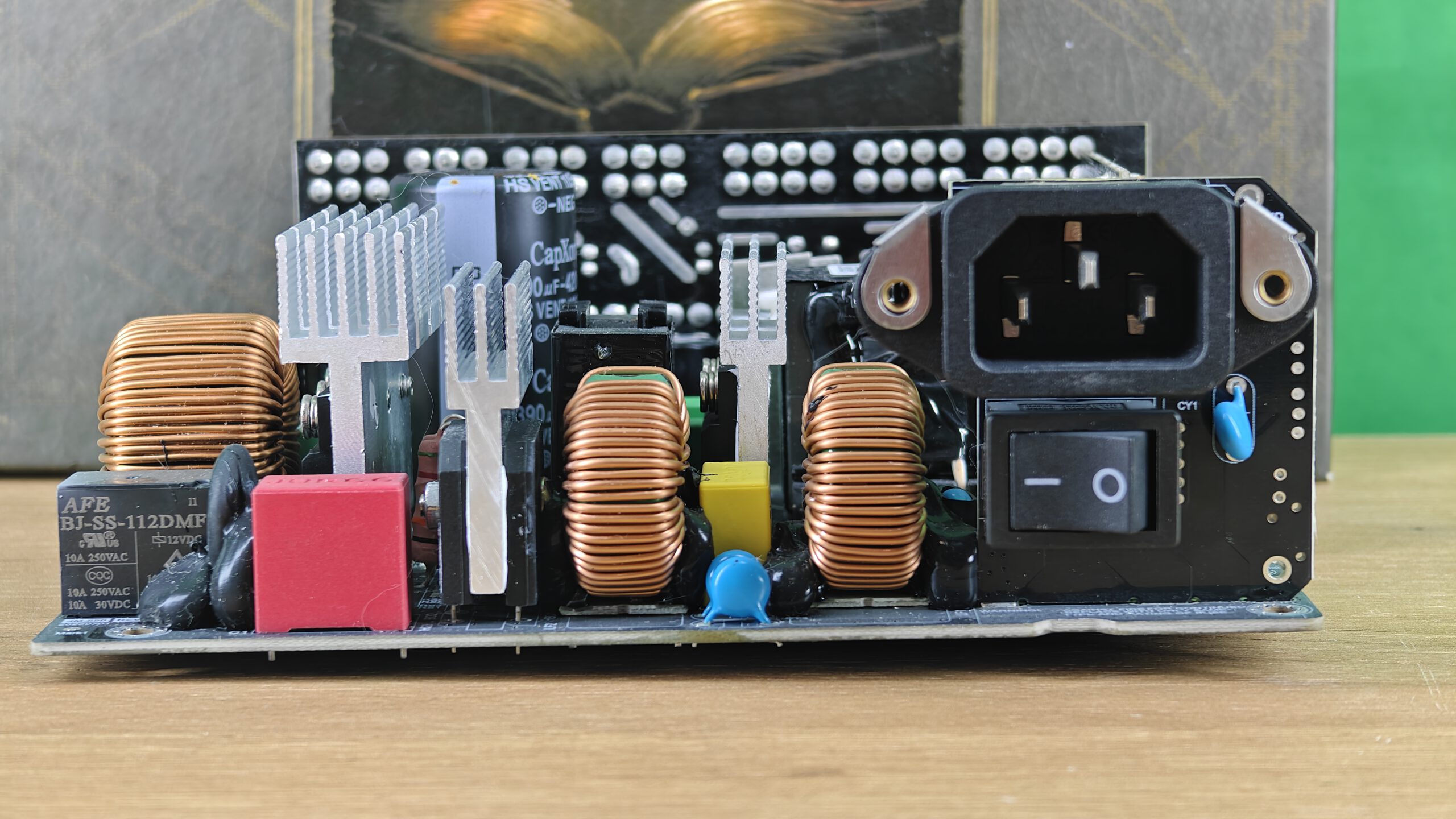

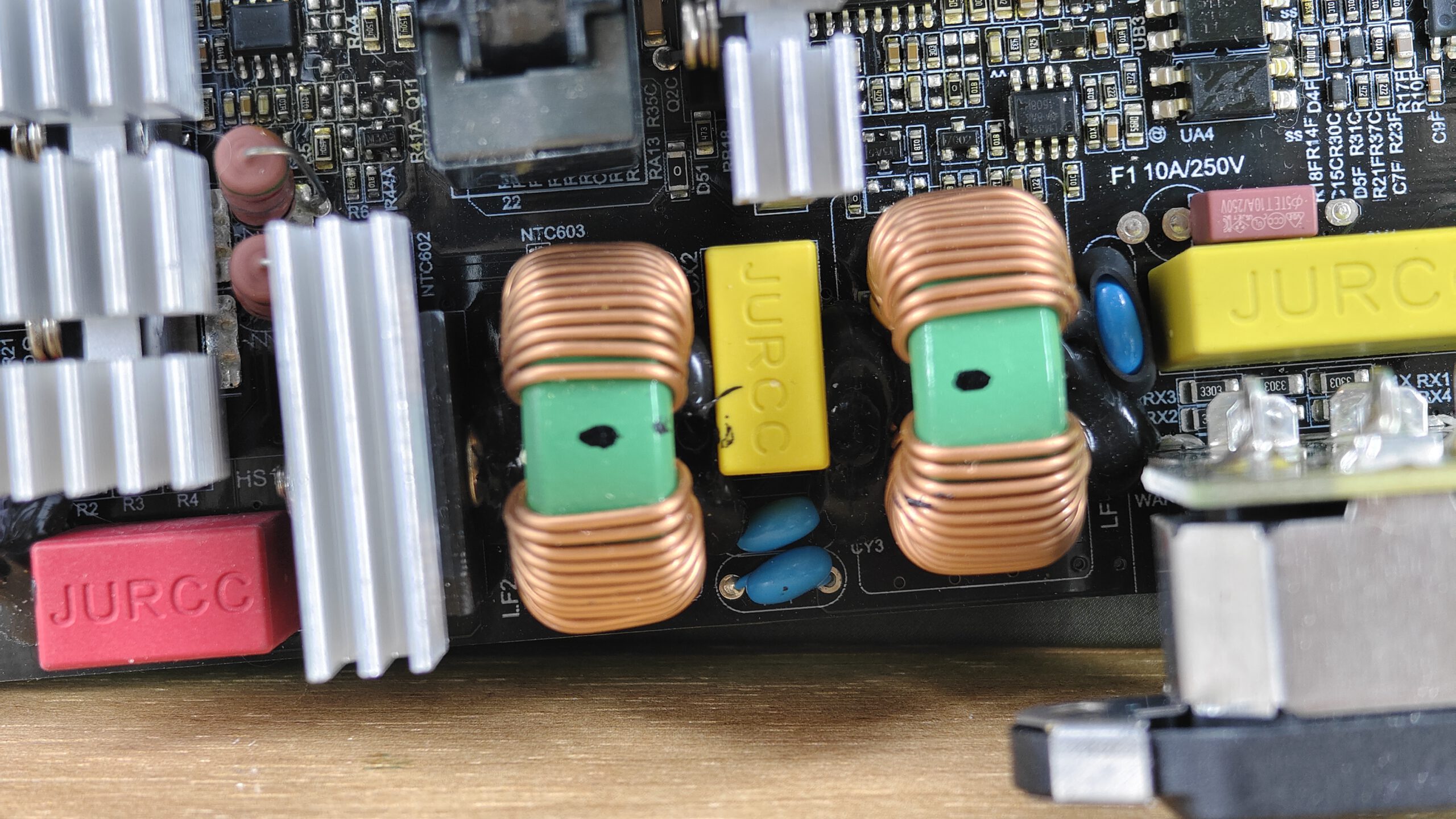

Transient Filter	4x Y caps, 2x X caps, 2x CM chokes 1x MOV

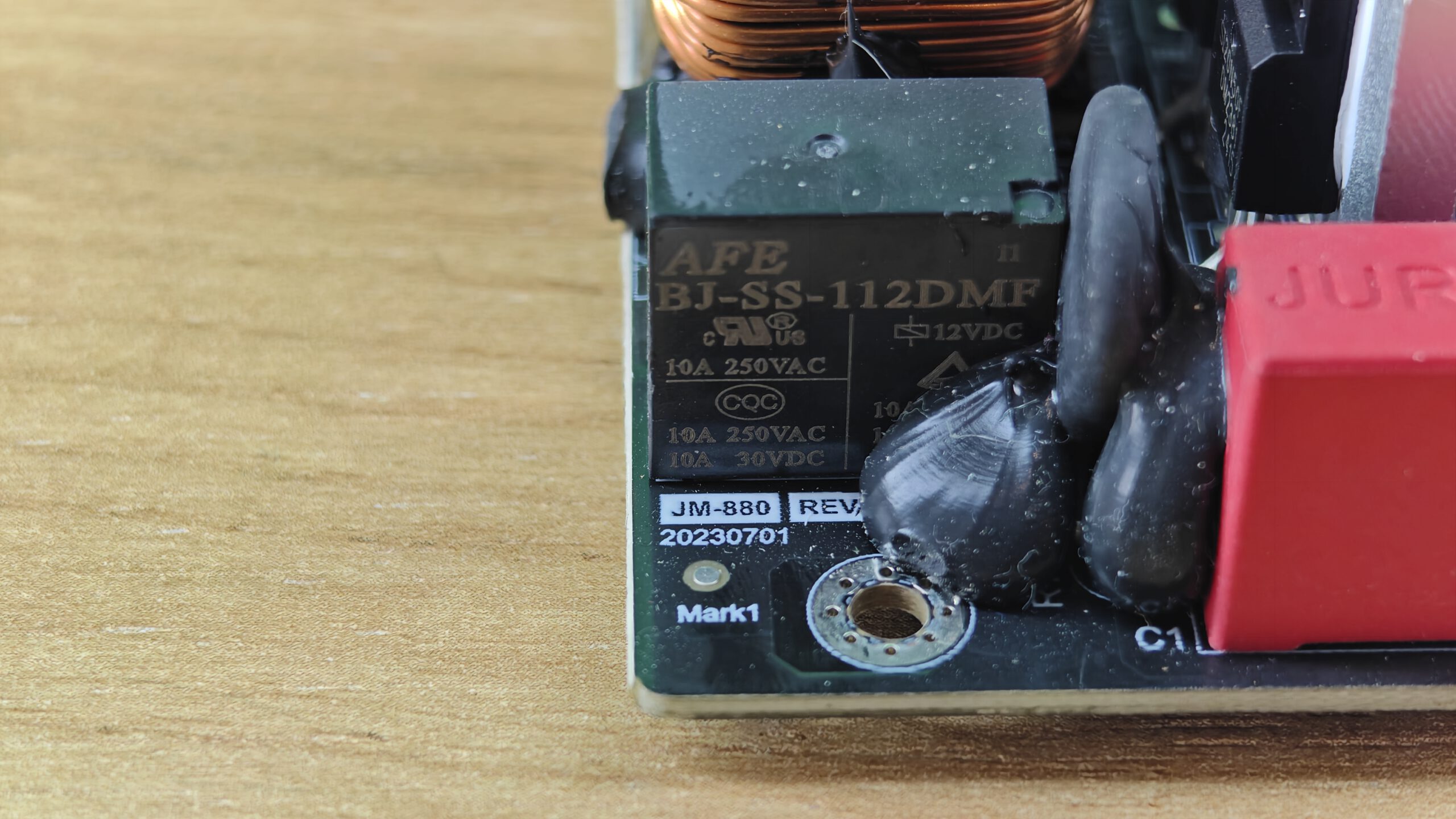

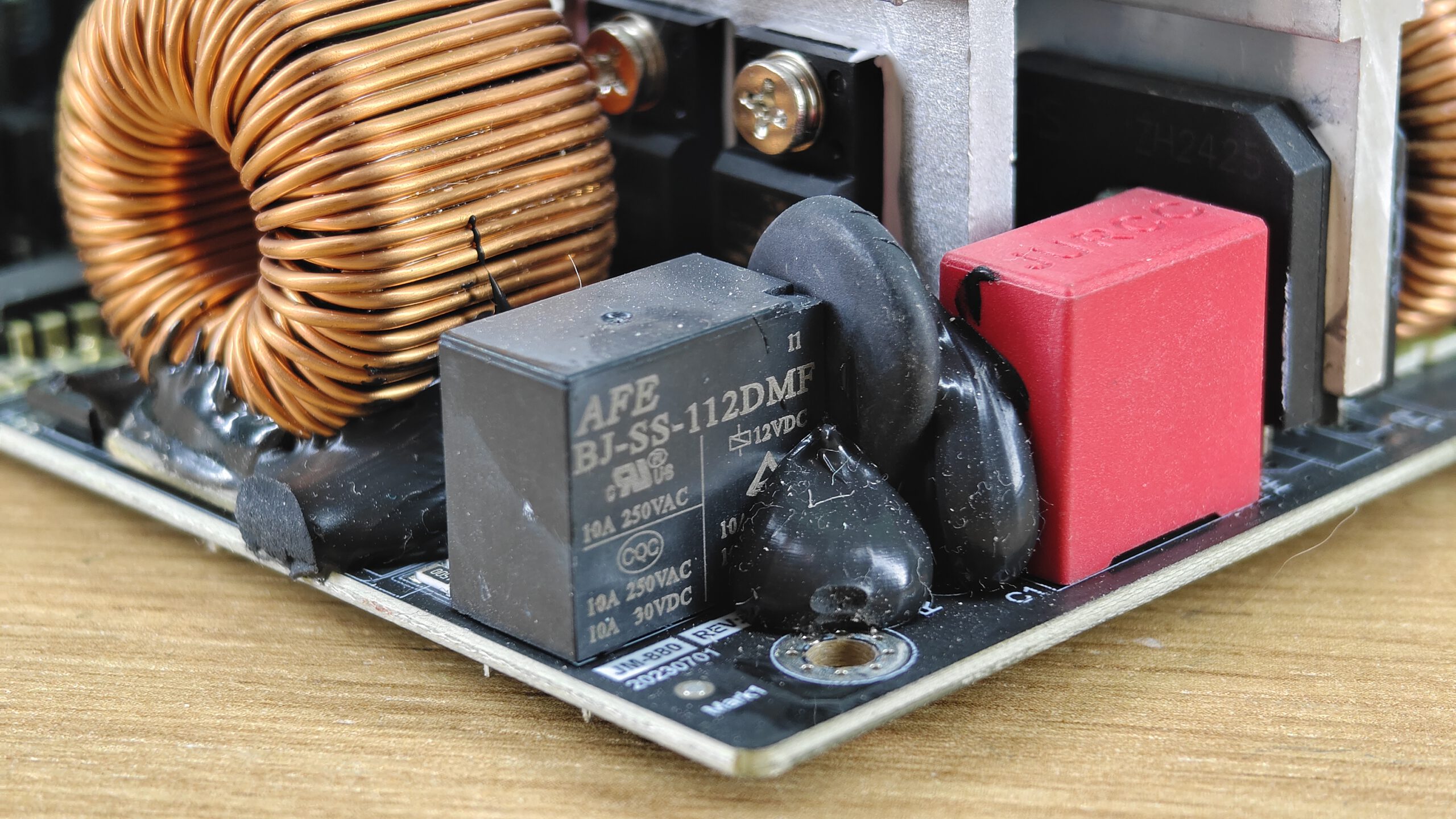

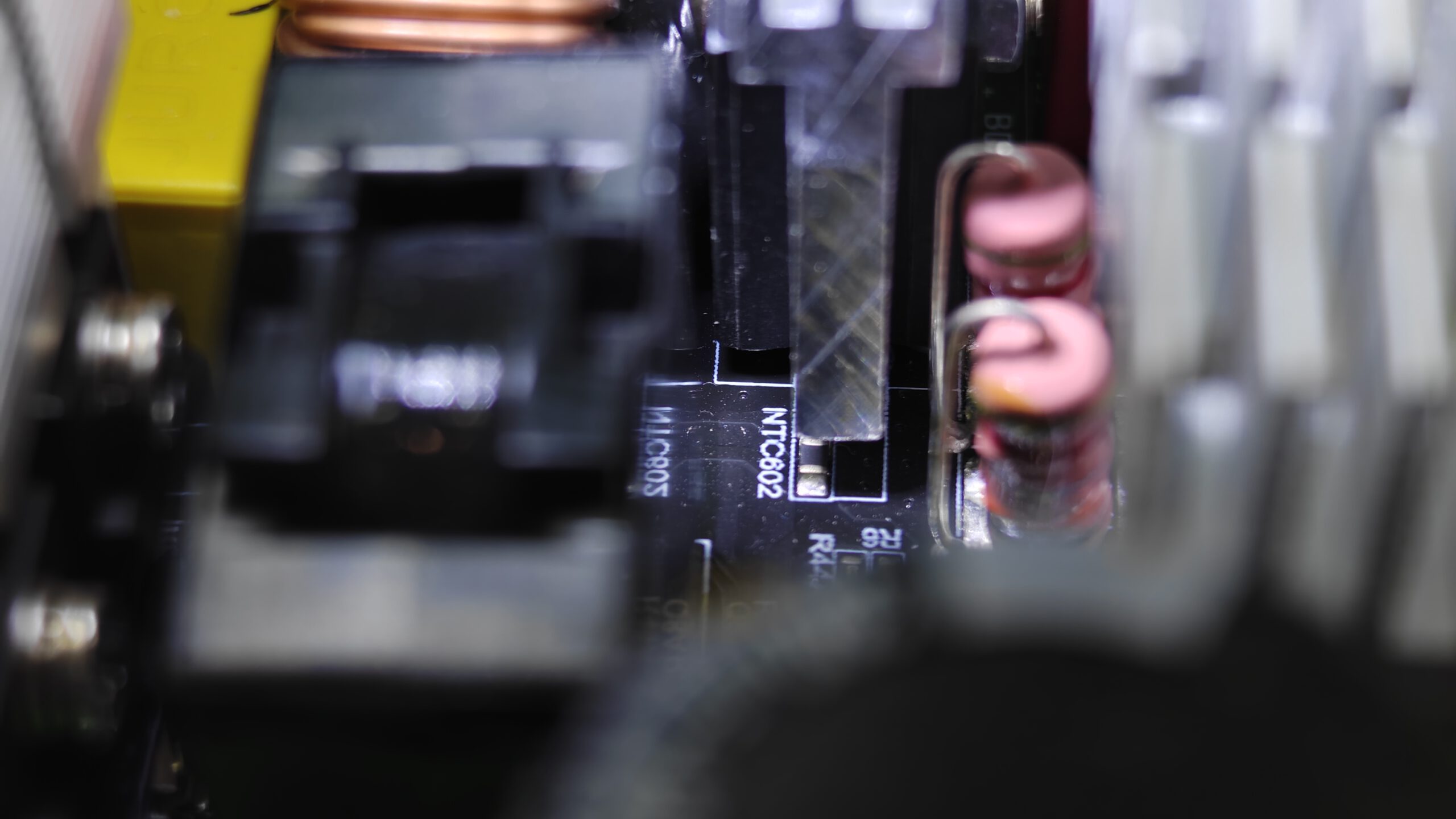

Inrush Protection	1x NTC Therm1x NTC Thermistor & Relay
Bridge Rectifier	2x GBU606

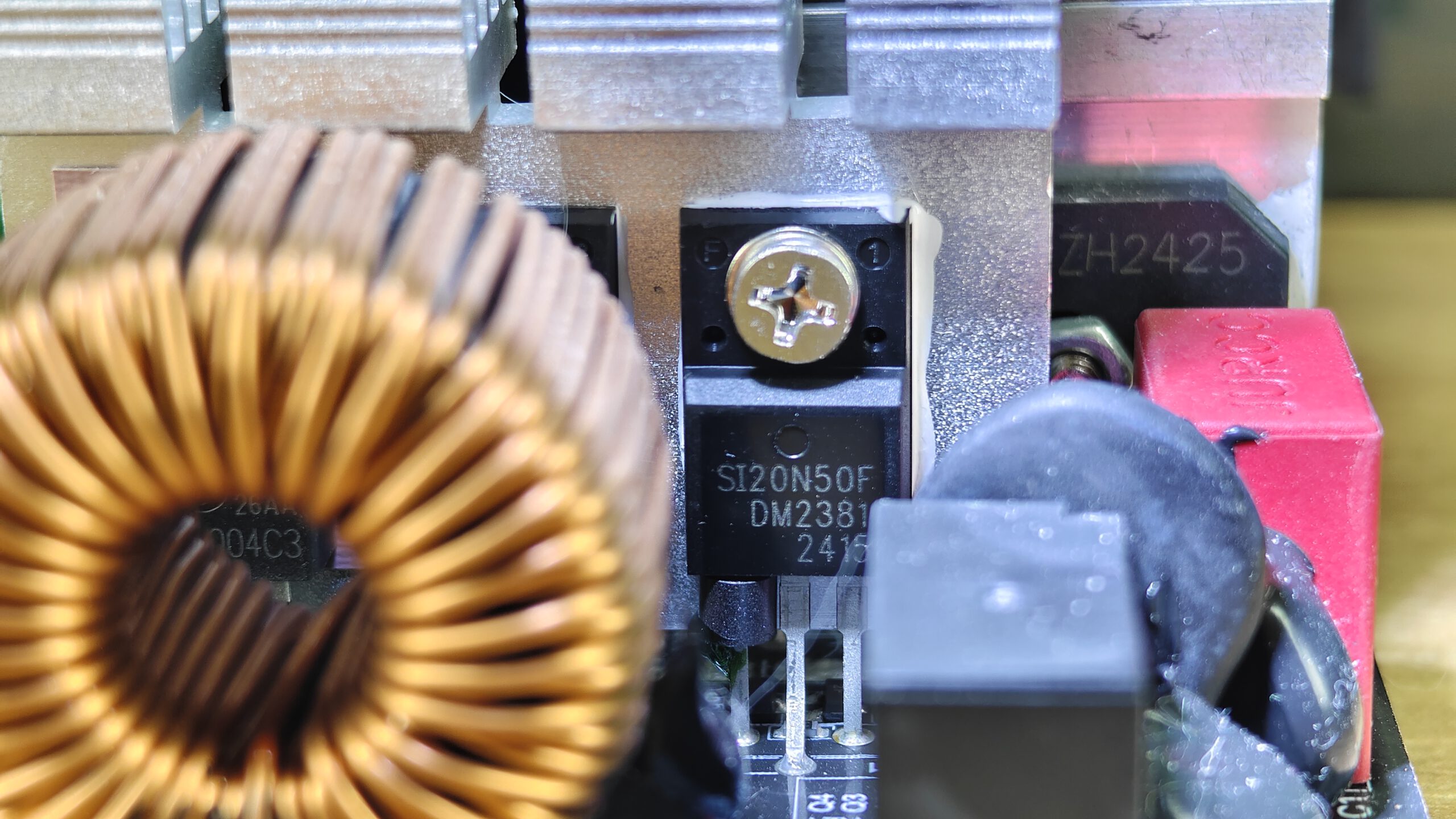

APFC Mosfet	2x Si Trend SI20N50F

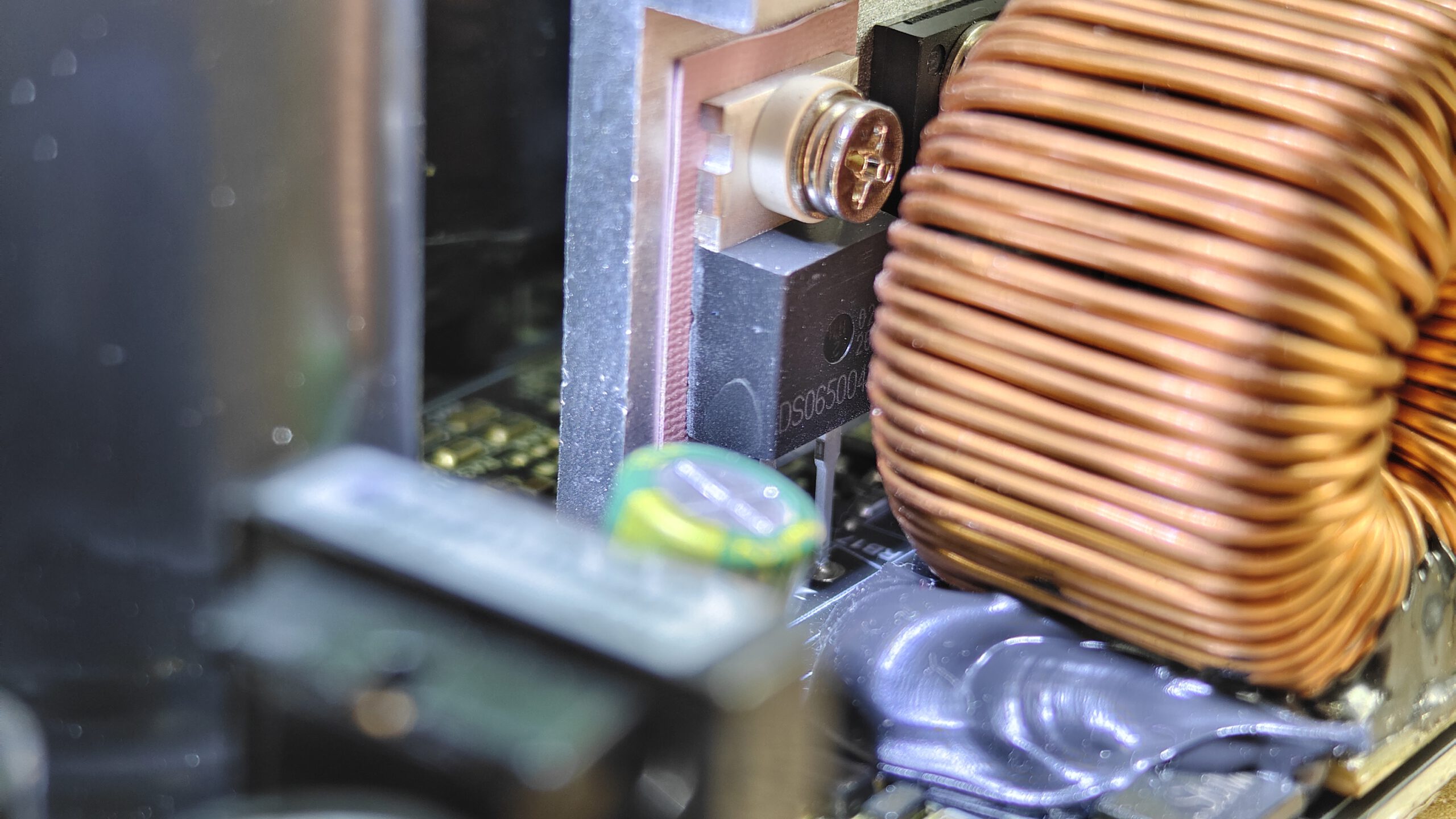

APFC Boost Diode	1x Sanan SDS065J004C3

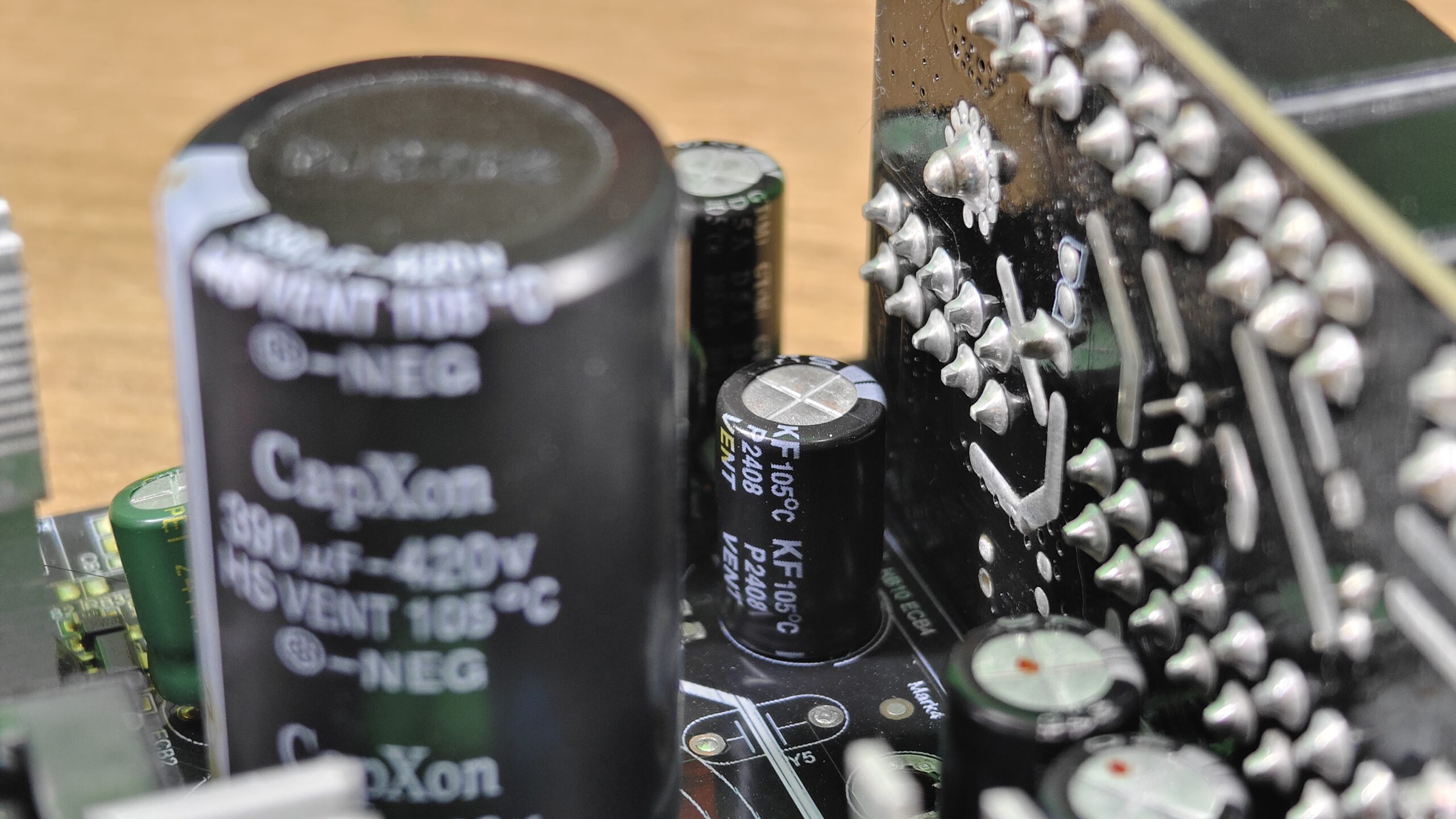

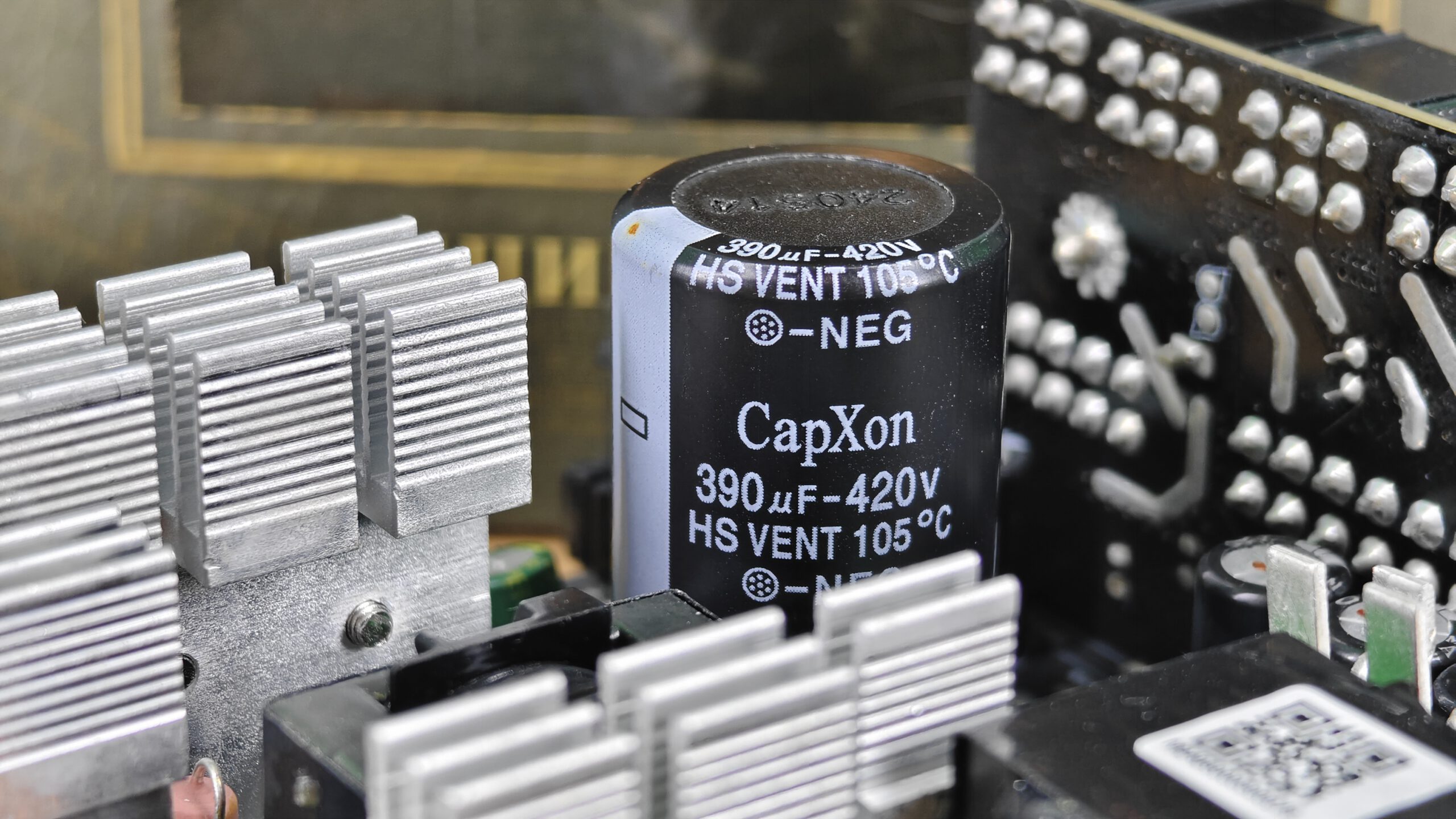

Bulk Cap	1x Capxon HS 390uf 420V 105

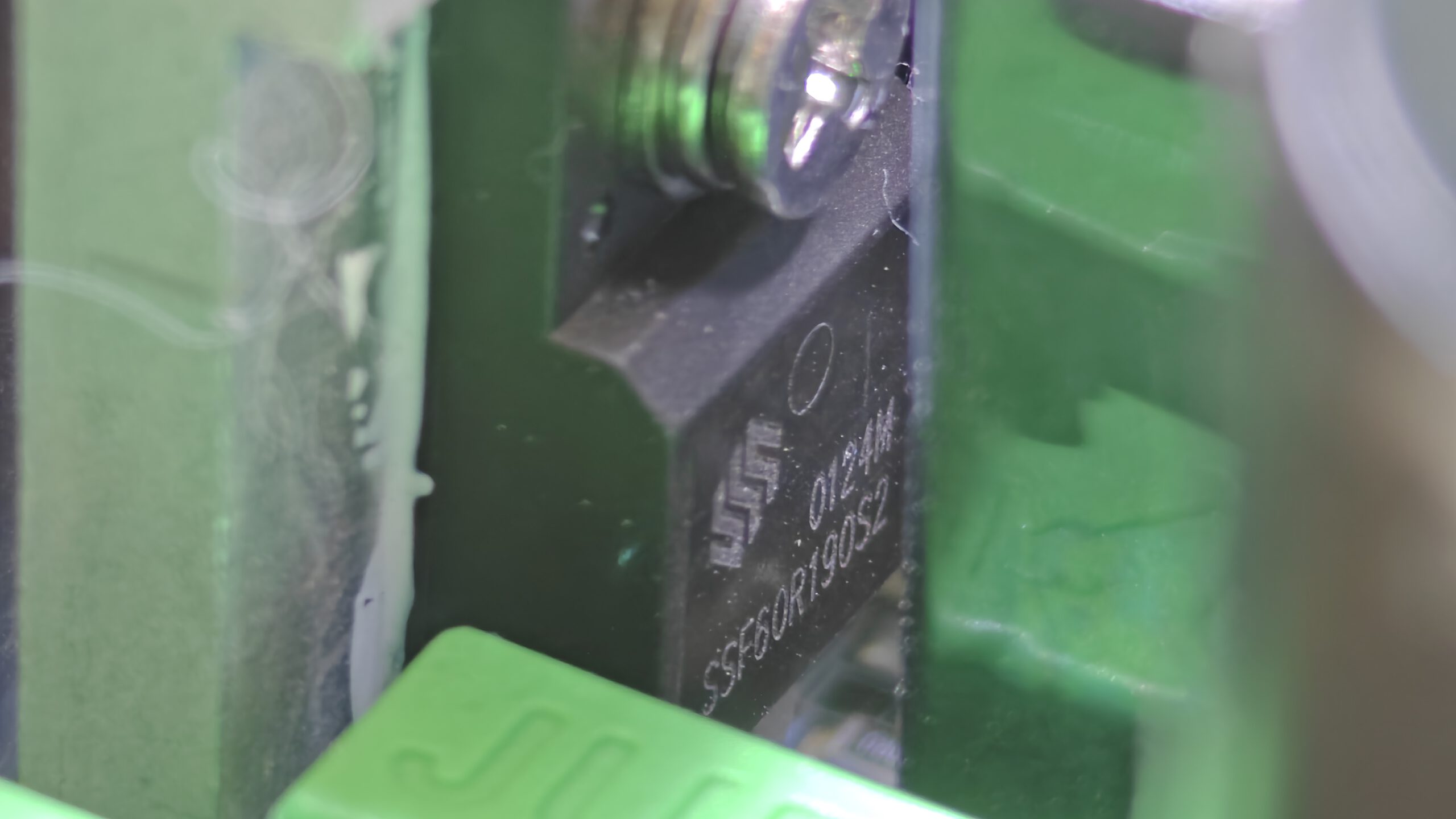

Main Switchers	2x Super Semiconductor SSF60R190S2
APFC Controller	Aplustek AT6108ZSP8

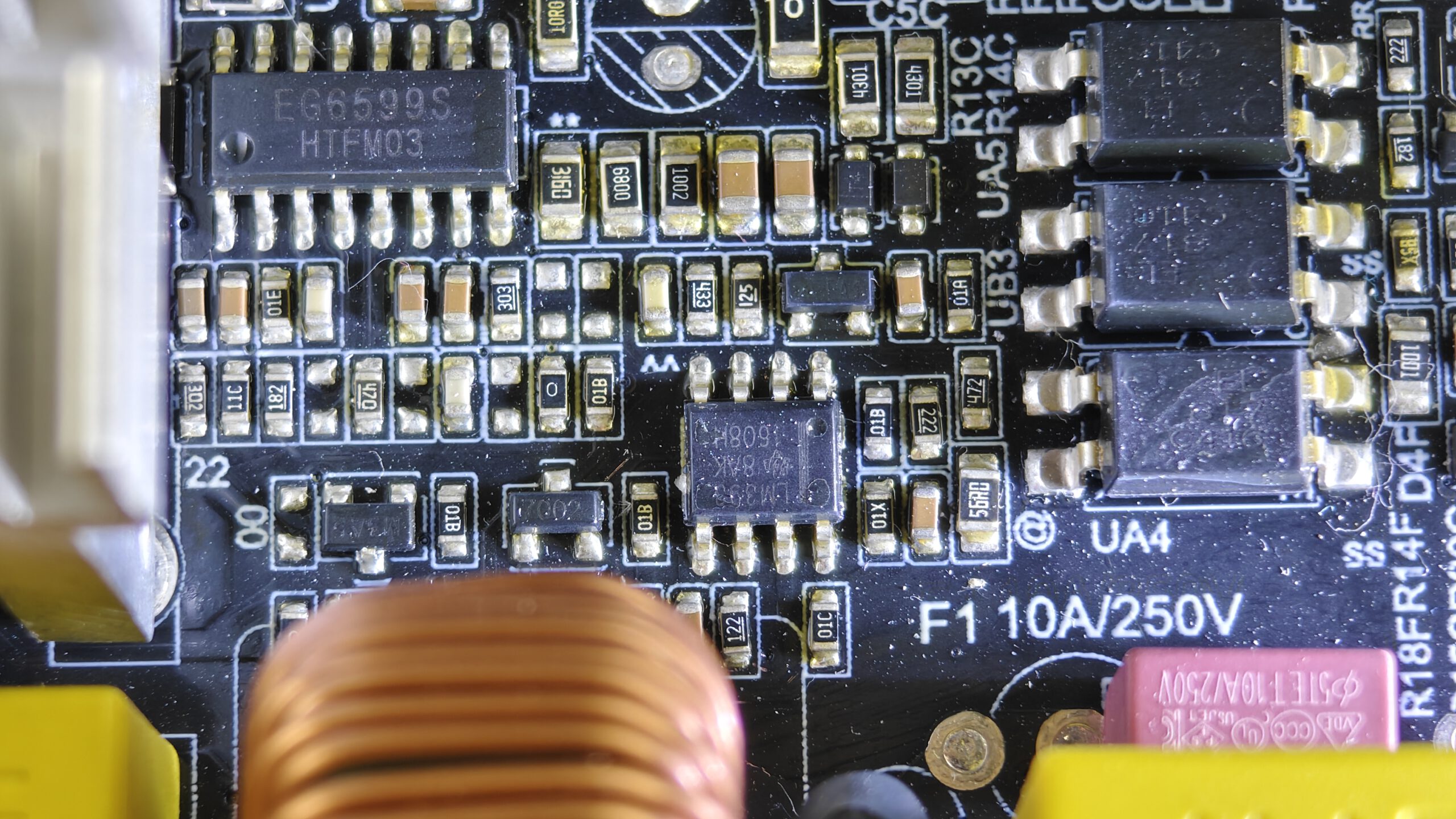

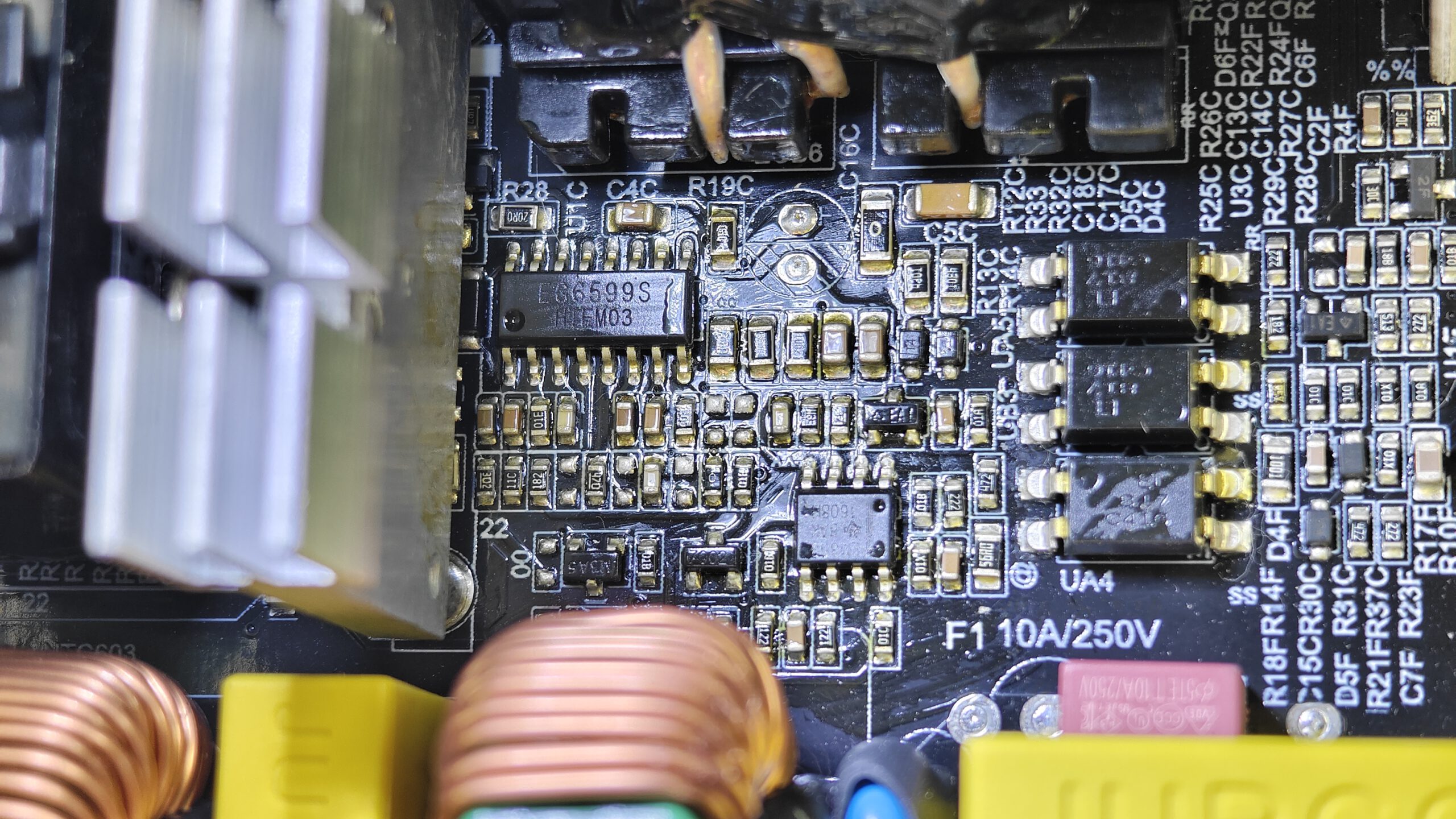

Resonant Controller	EGmicro EG6599S
Topology	Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters
Secondary Side

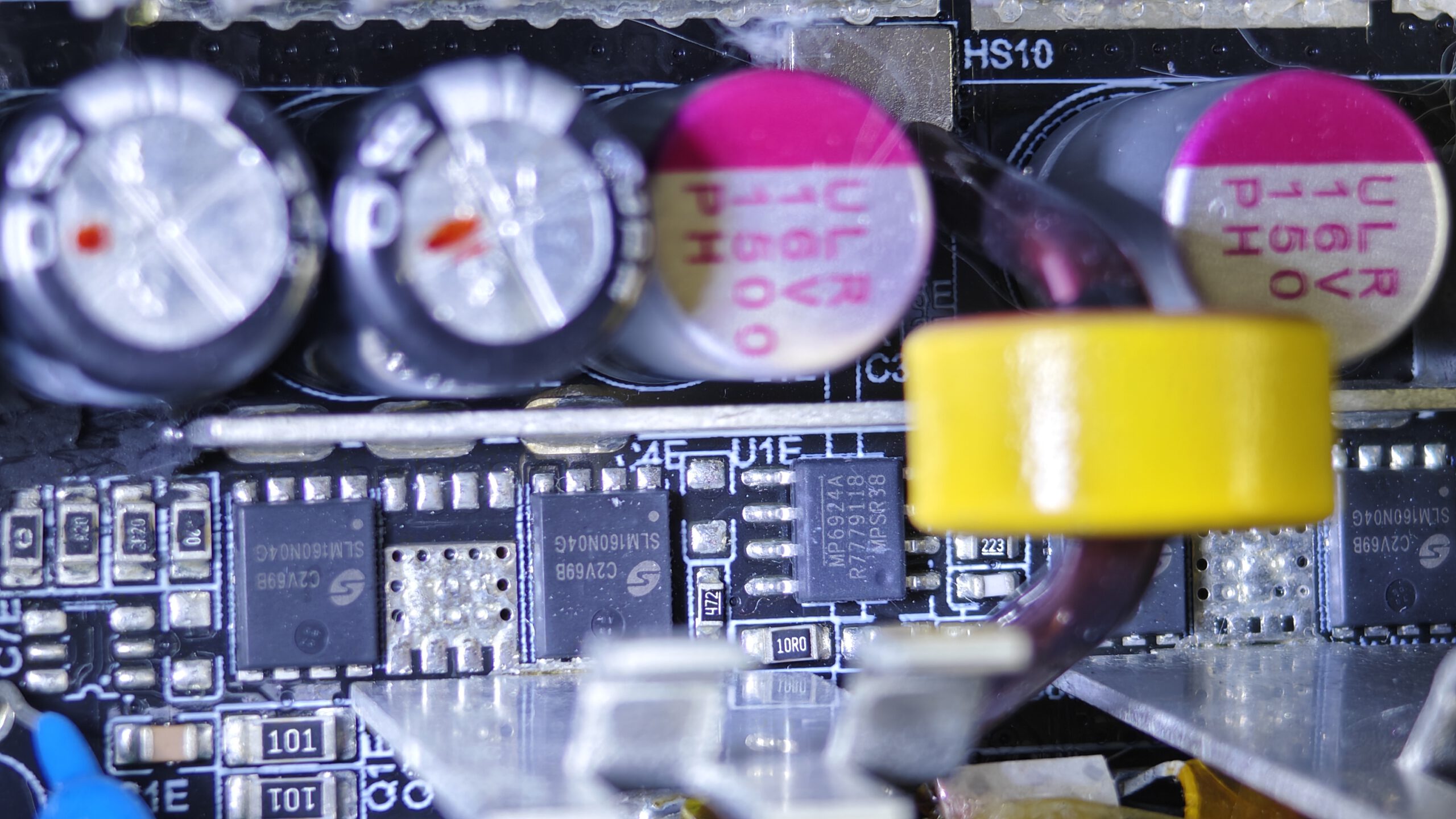

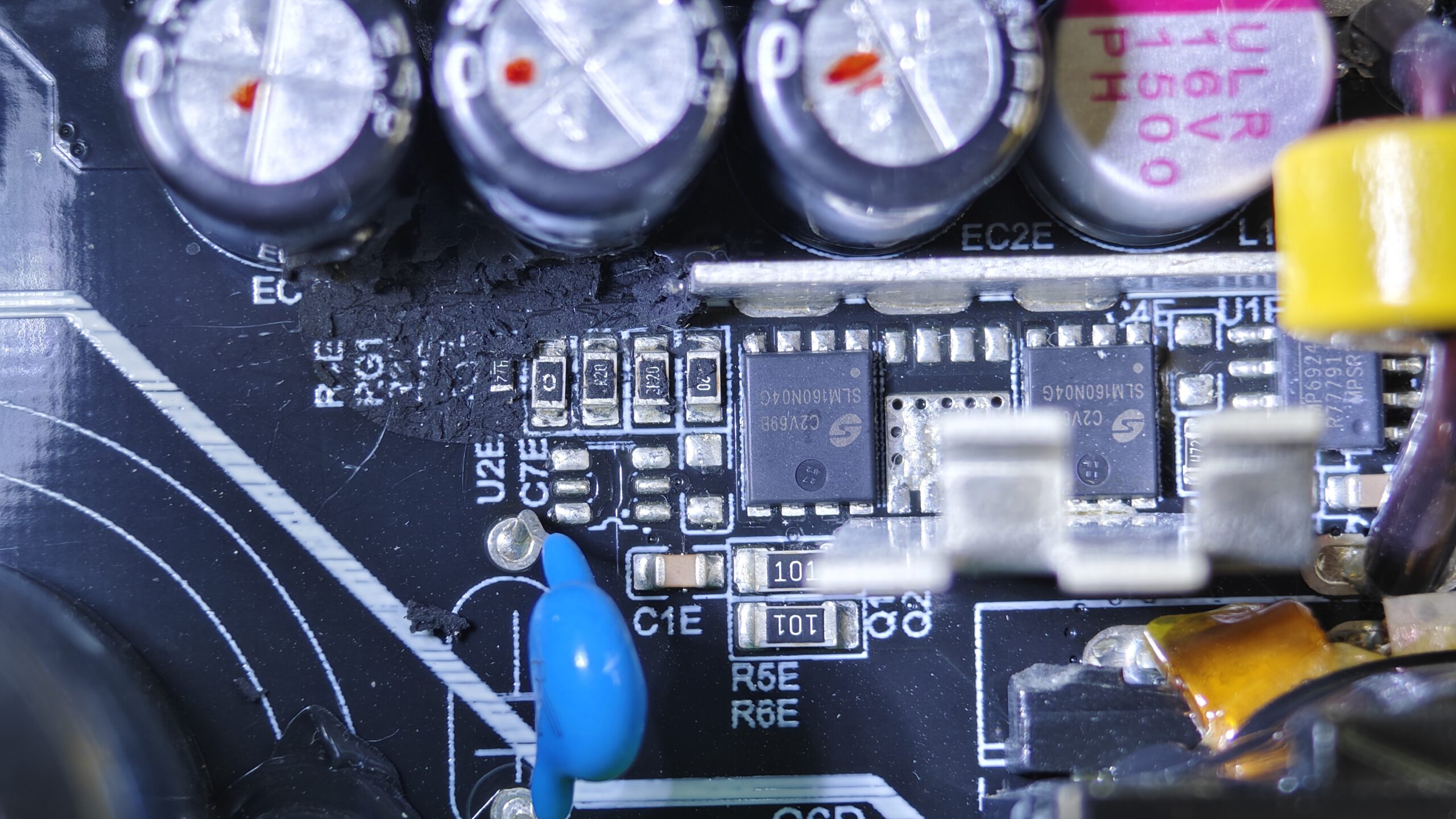

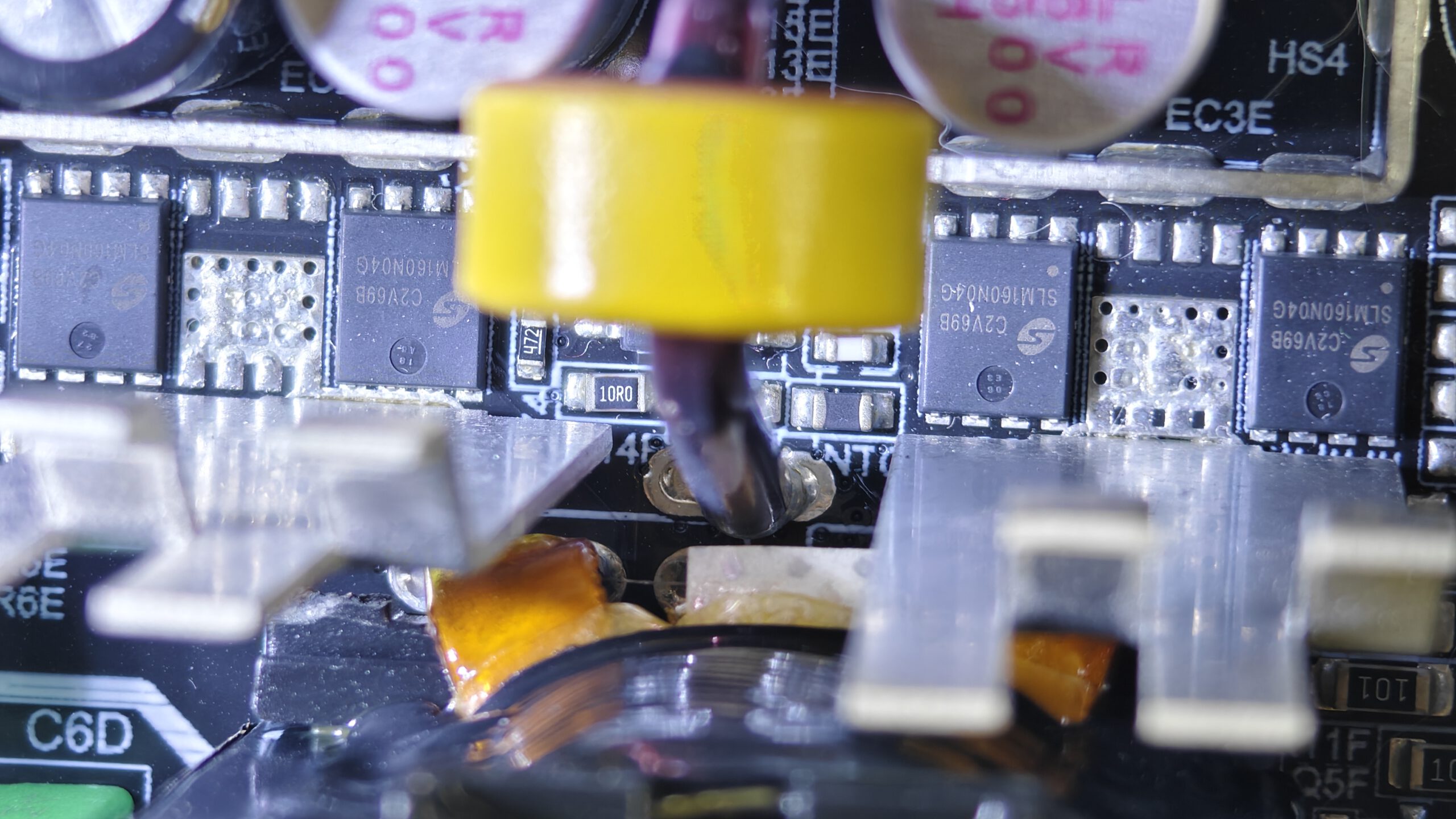

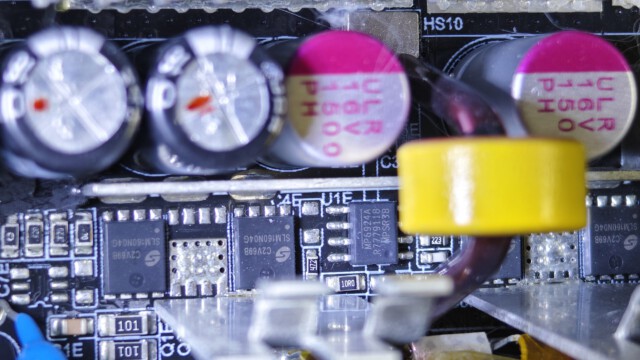

+12V MOSFETs	4x Maple semi SLM160N04G
12V synchronous rectifier controller	Monolithic Power Monolithic Power MP6924A

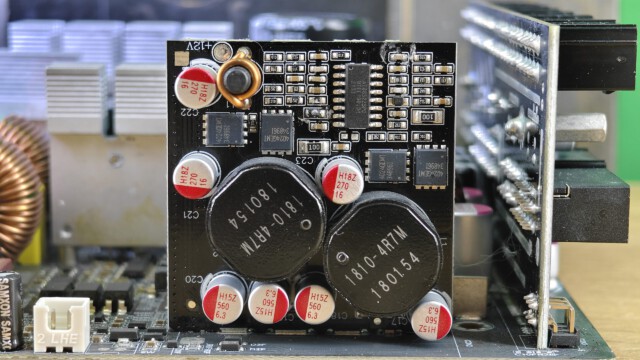

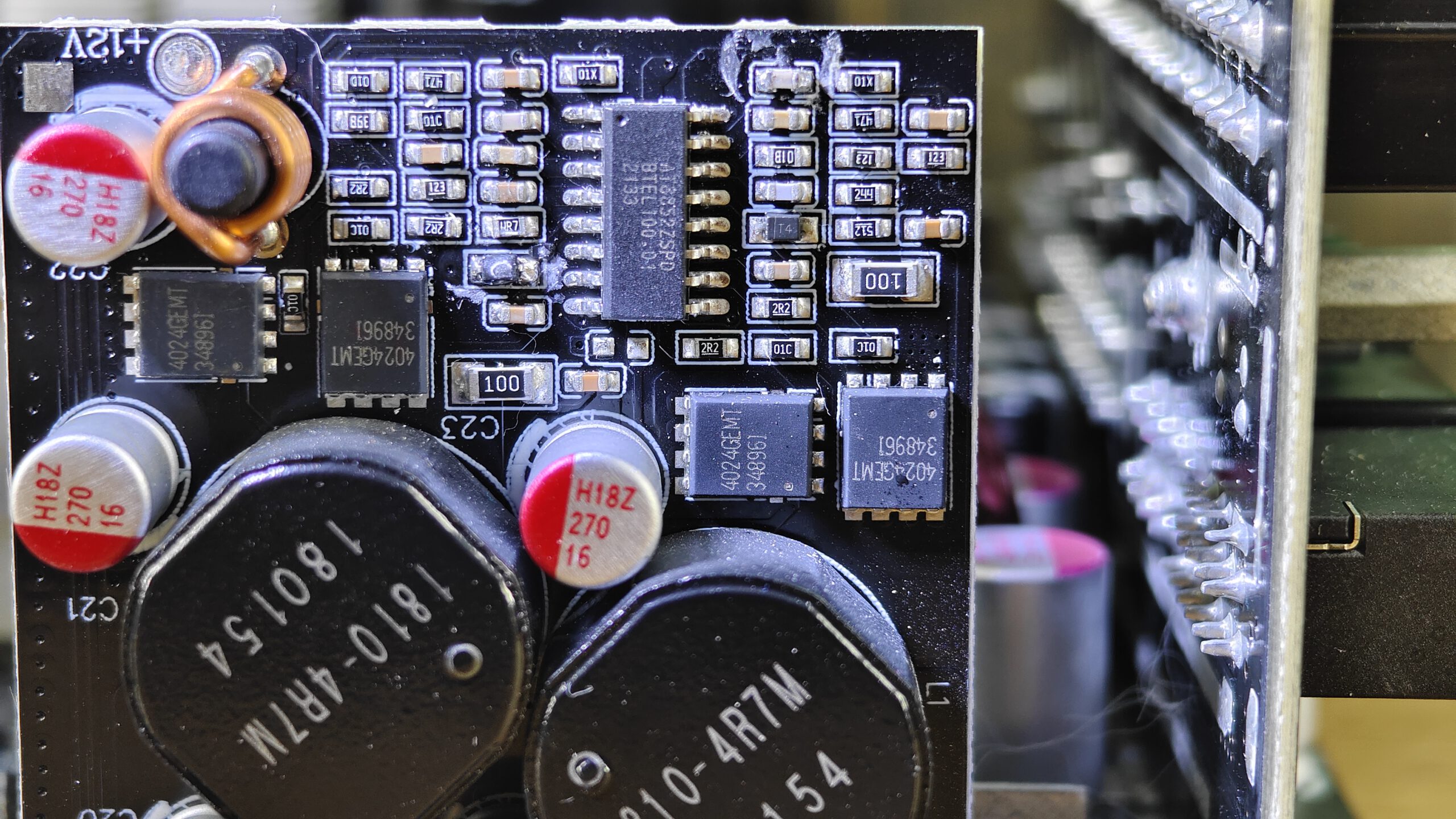

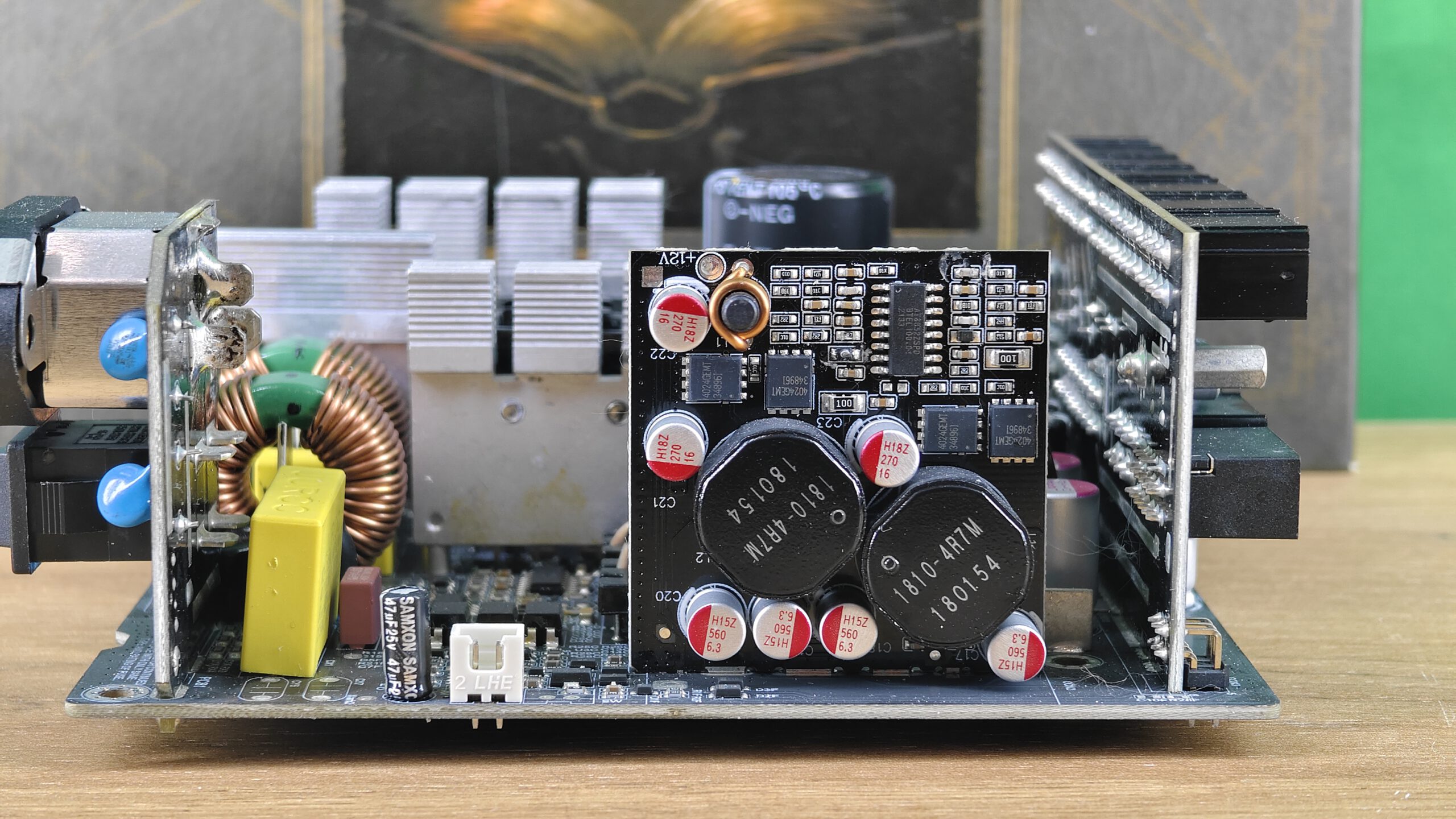

5V & 3.3V MOSFETs	DC-DC Converters: 4x Advance Power AP4024GEMT
PWM Controller(s):	AplusTek AT8852ZSPD

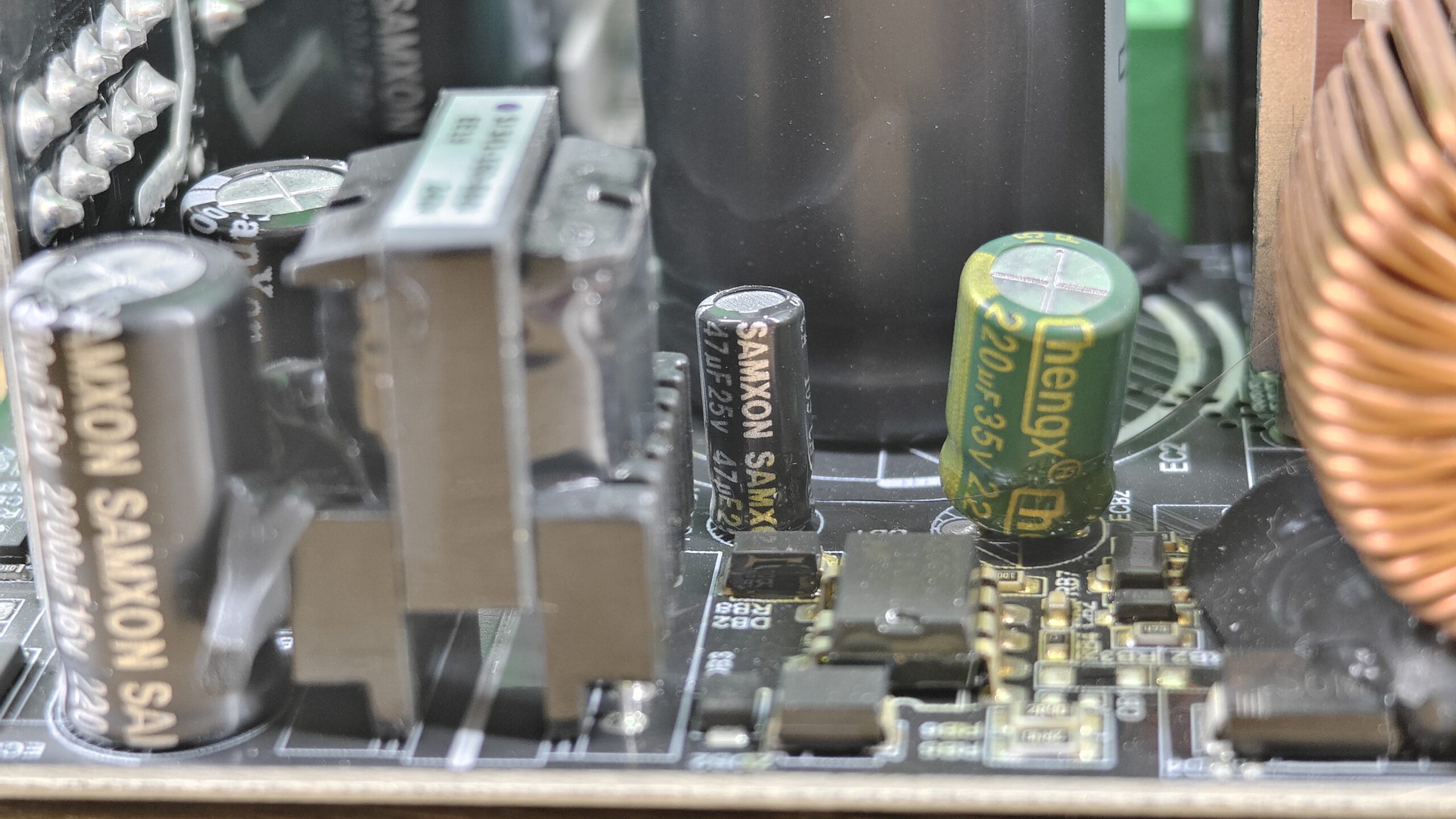

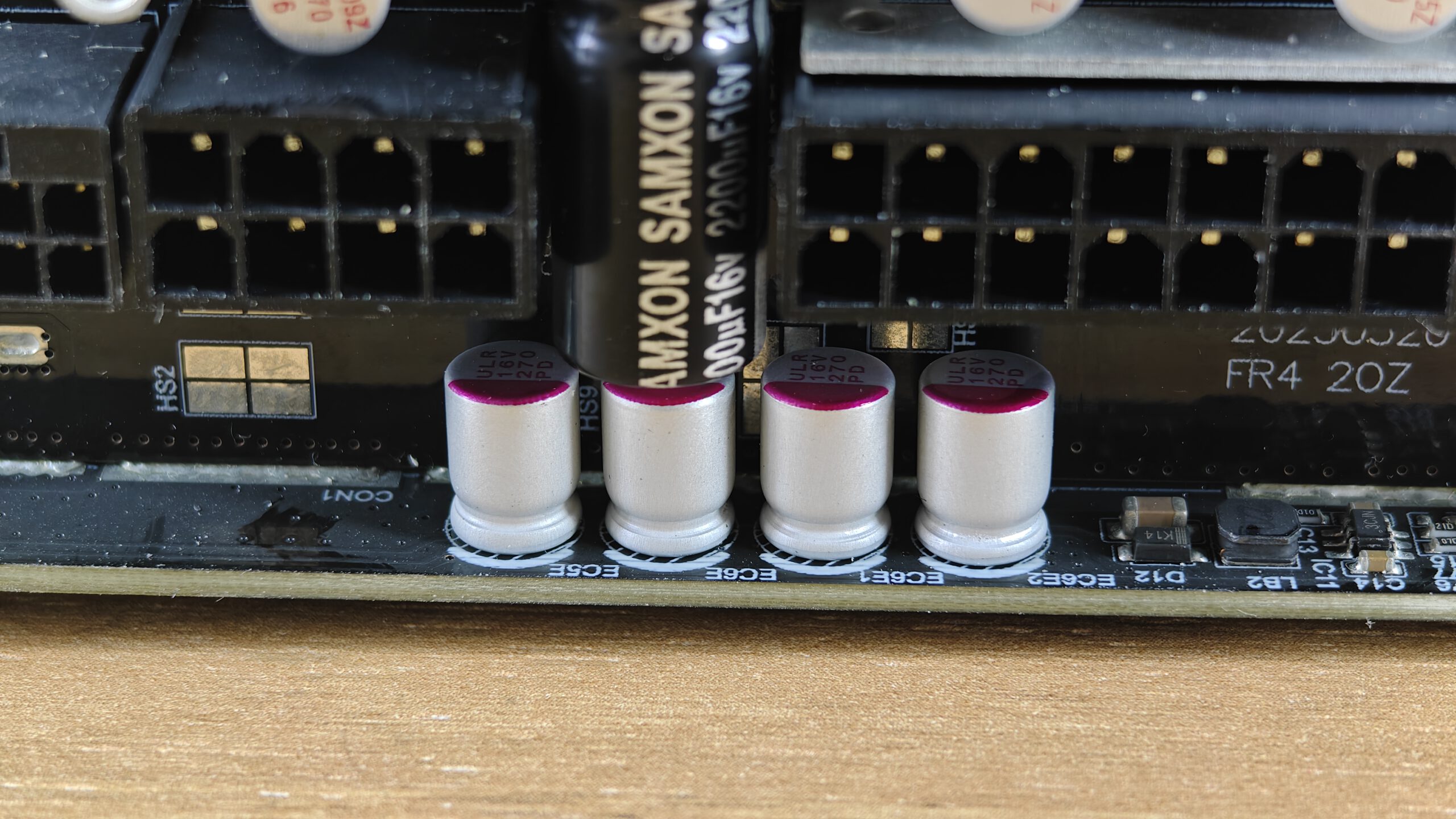

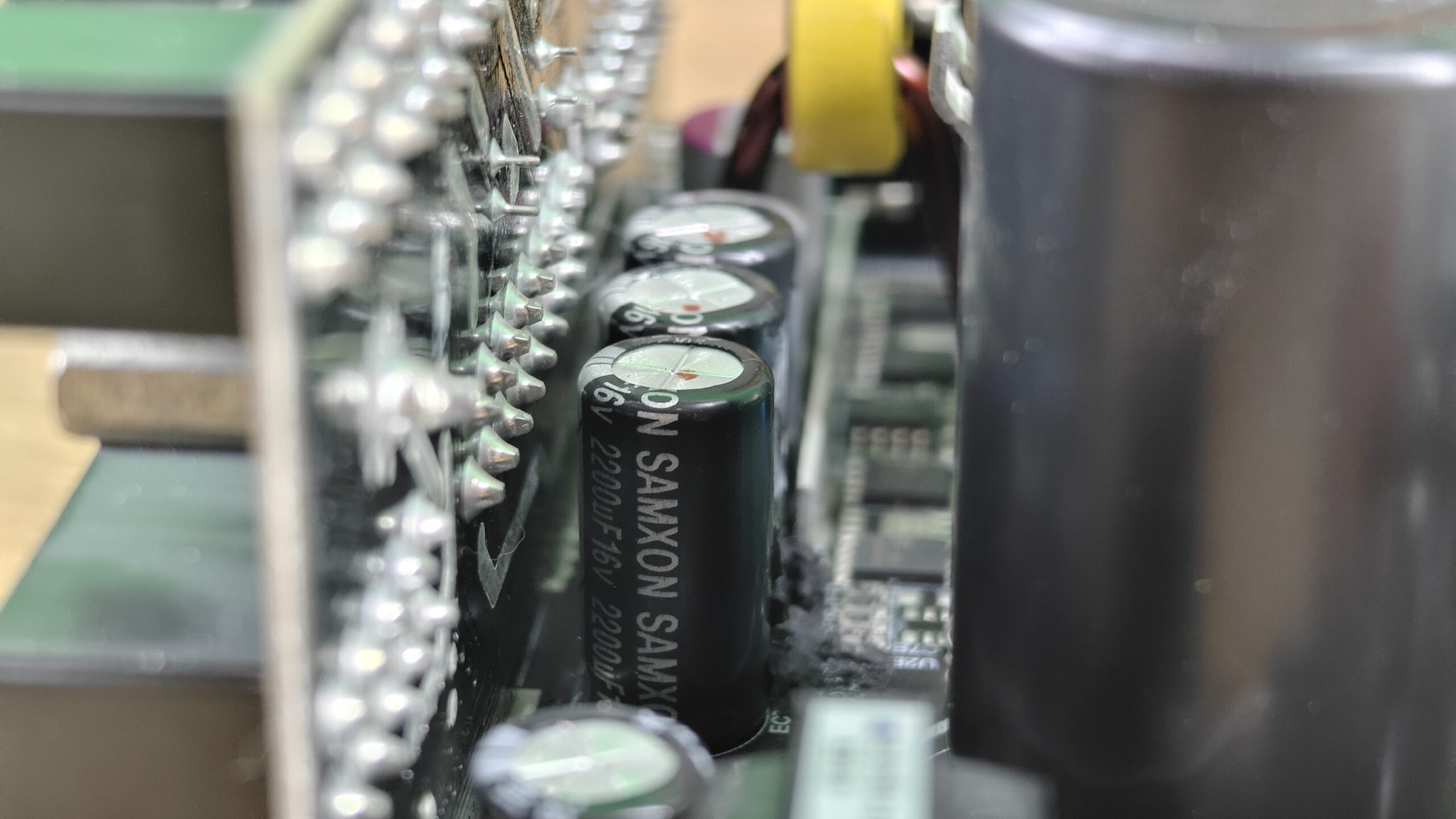

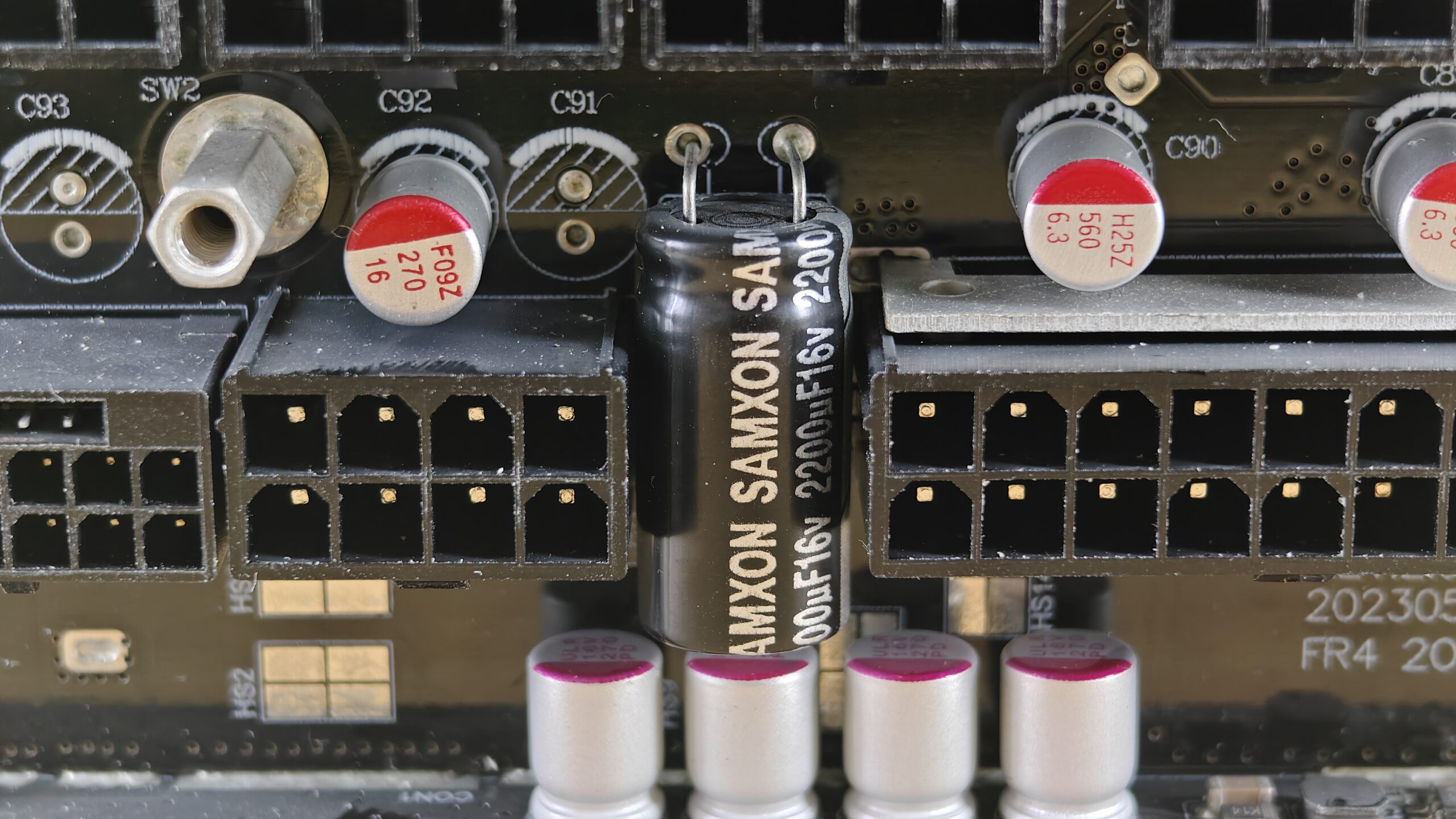

Filtering Capacitors	Electrolytic: 1x ChengX GR 1x Capxon KF 7x Samxon GT Polymer: 6x Xcon ULR 9x ? H1 1x ? F09Z

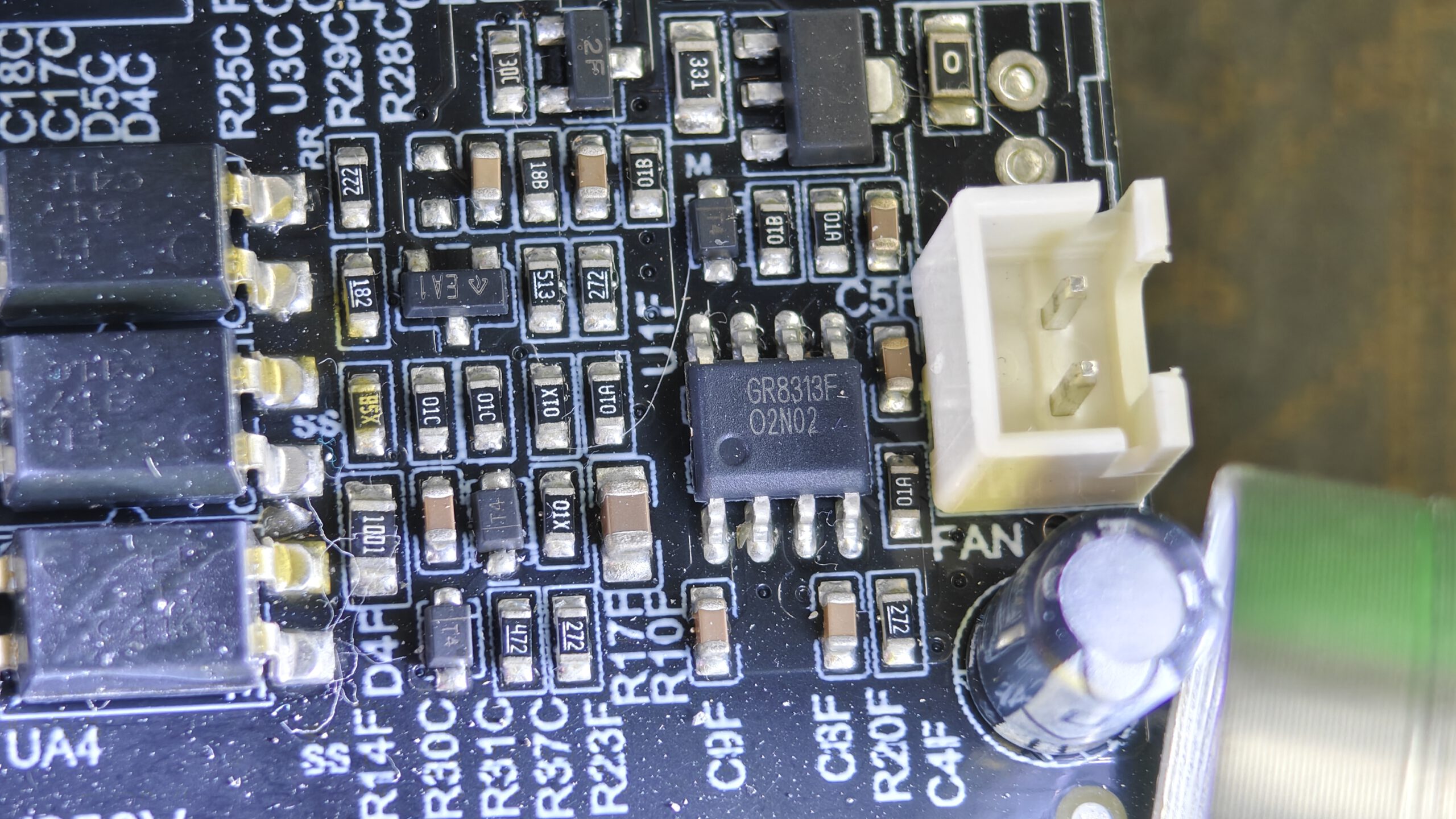

Supervisor IC	Grenergy GR8313F

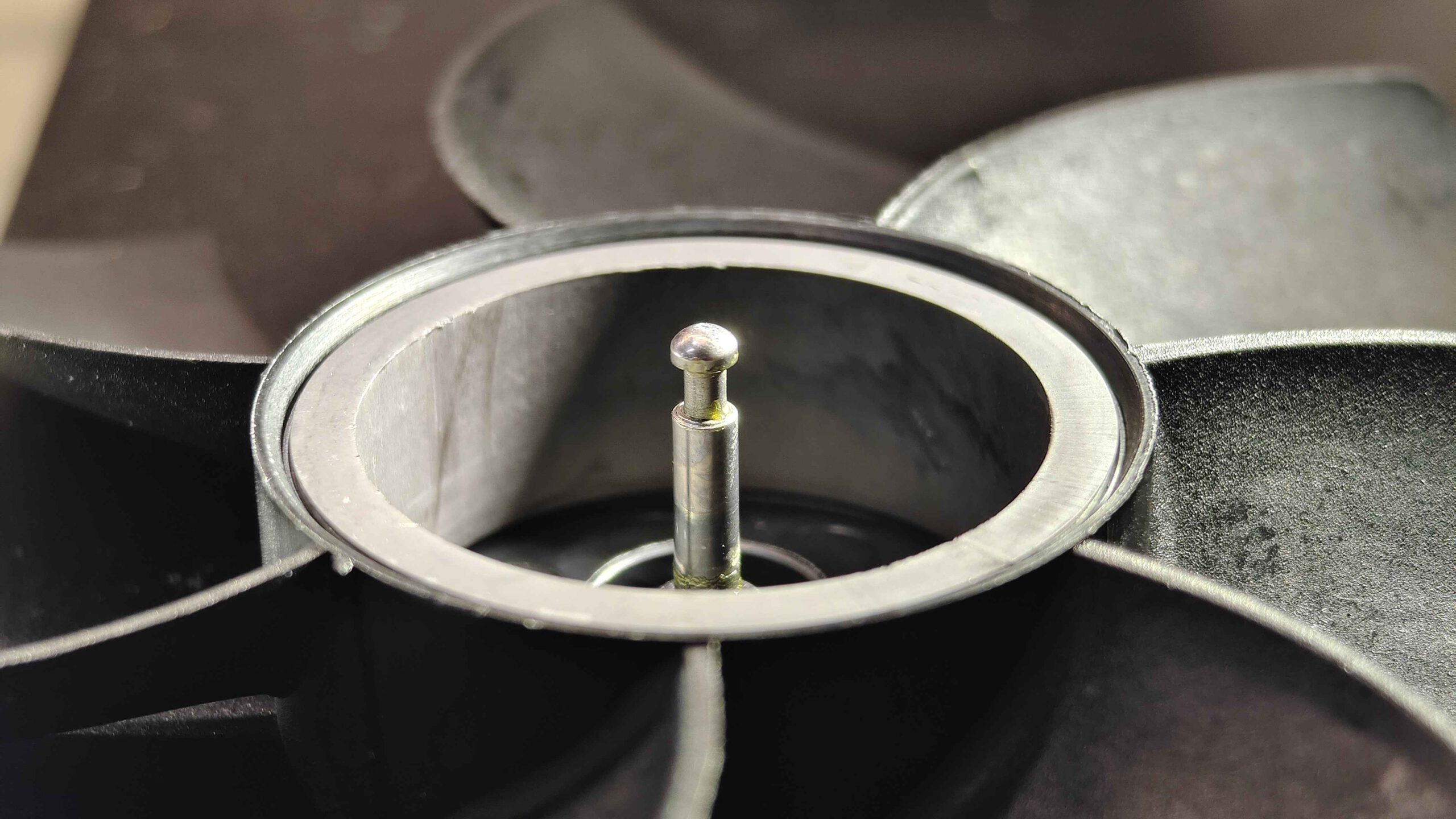

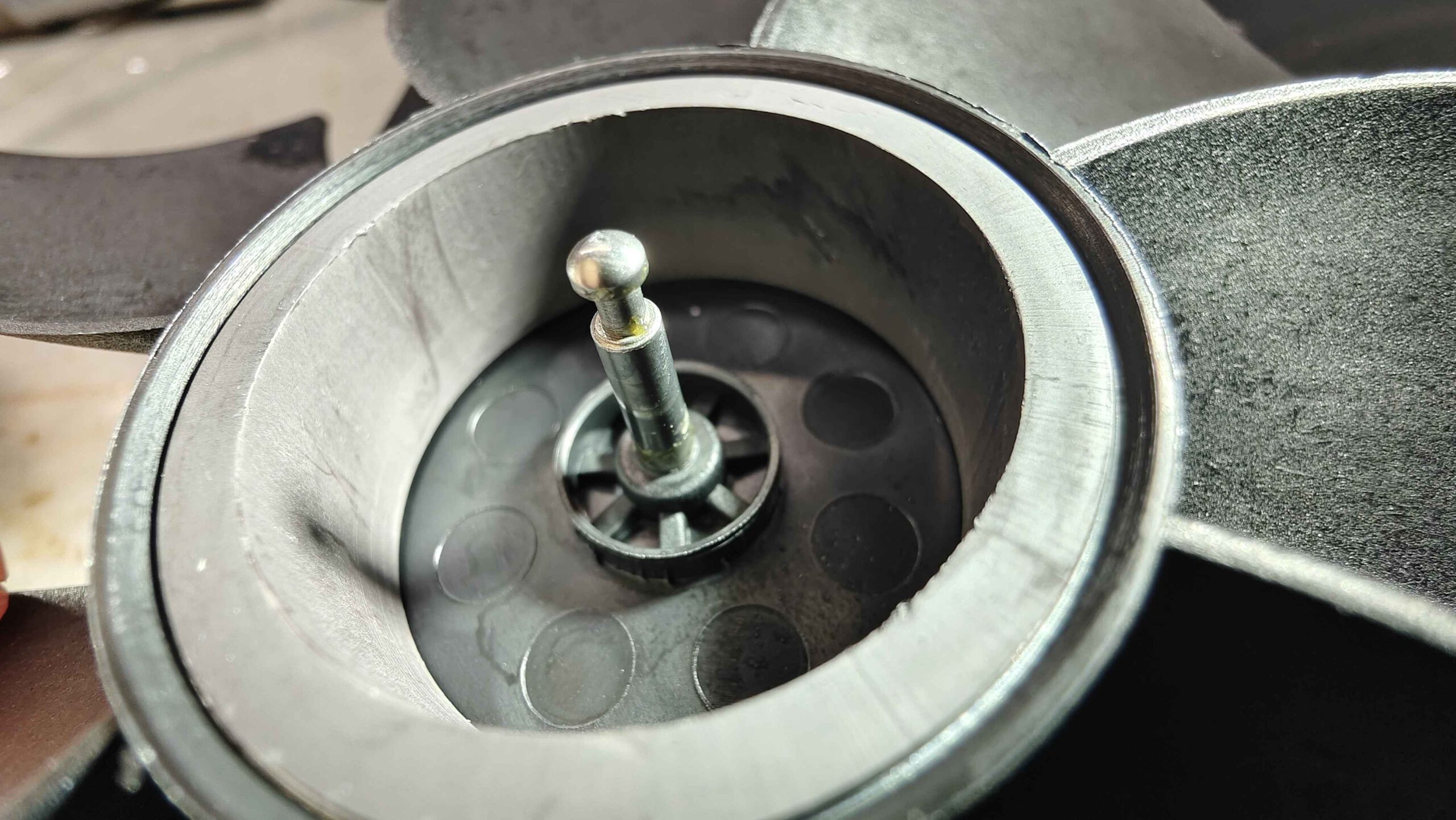

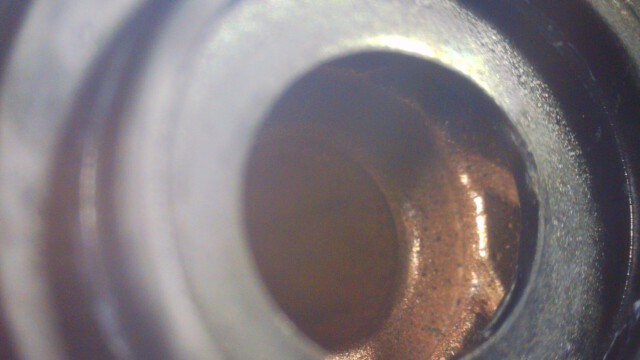

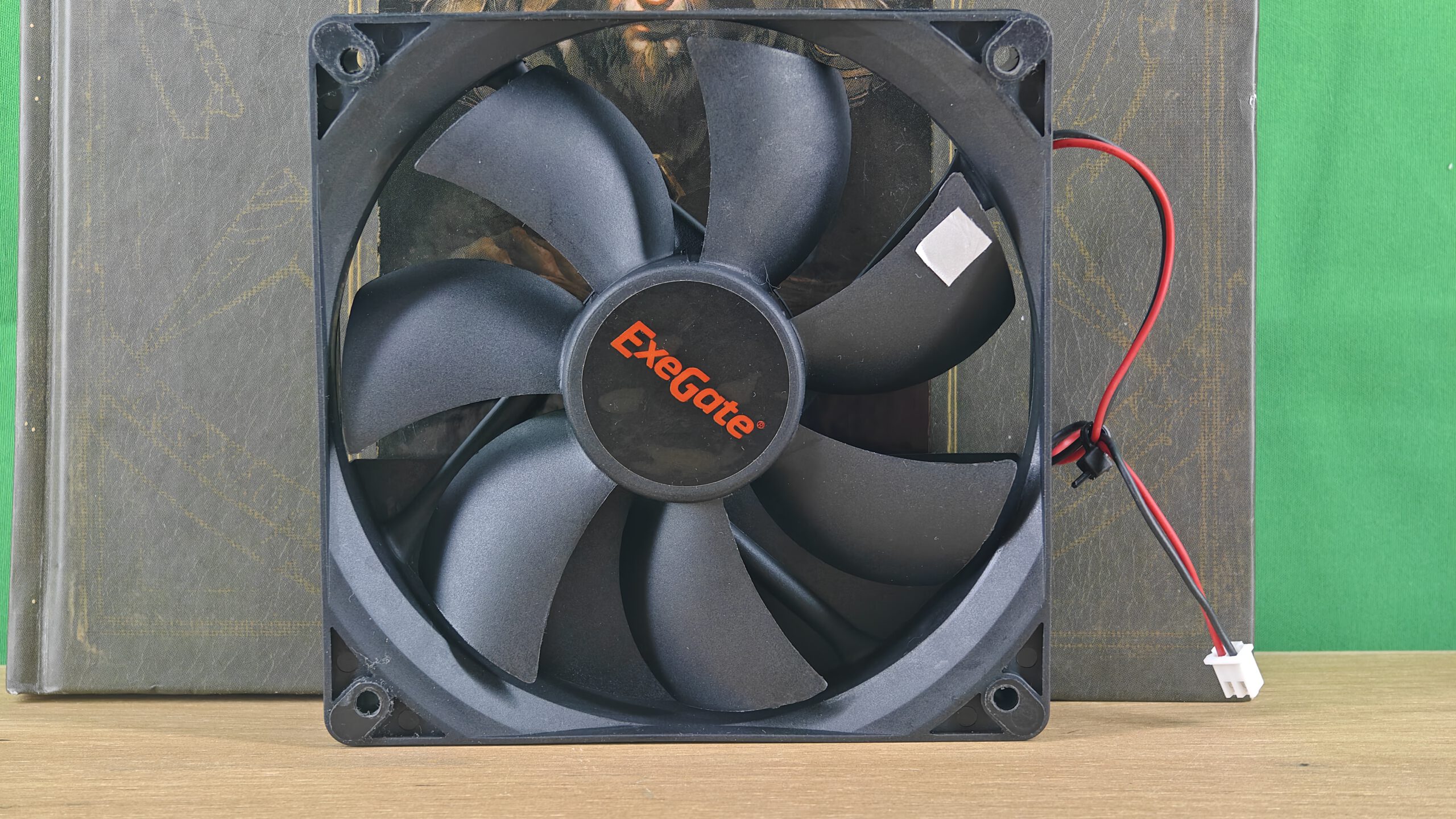

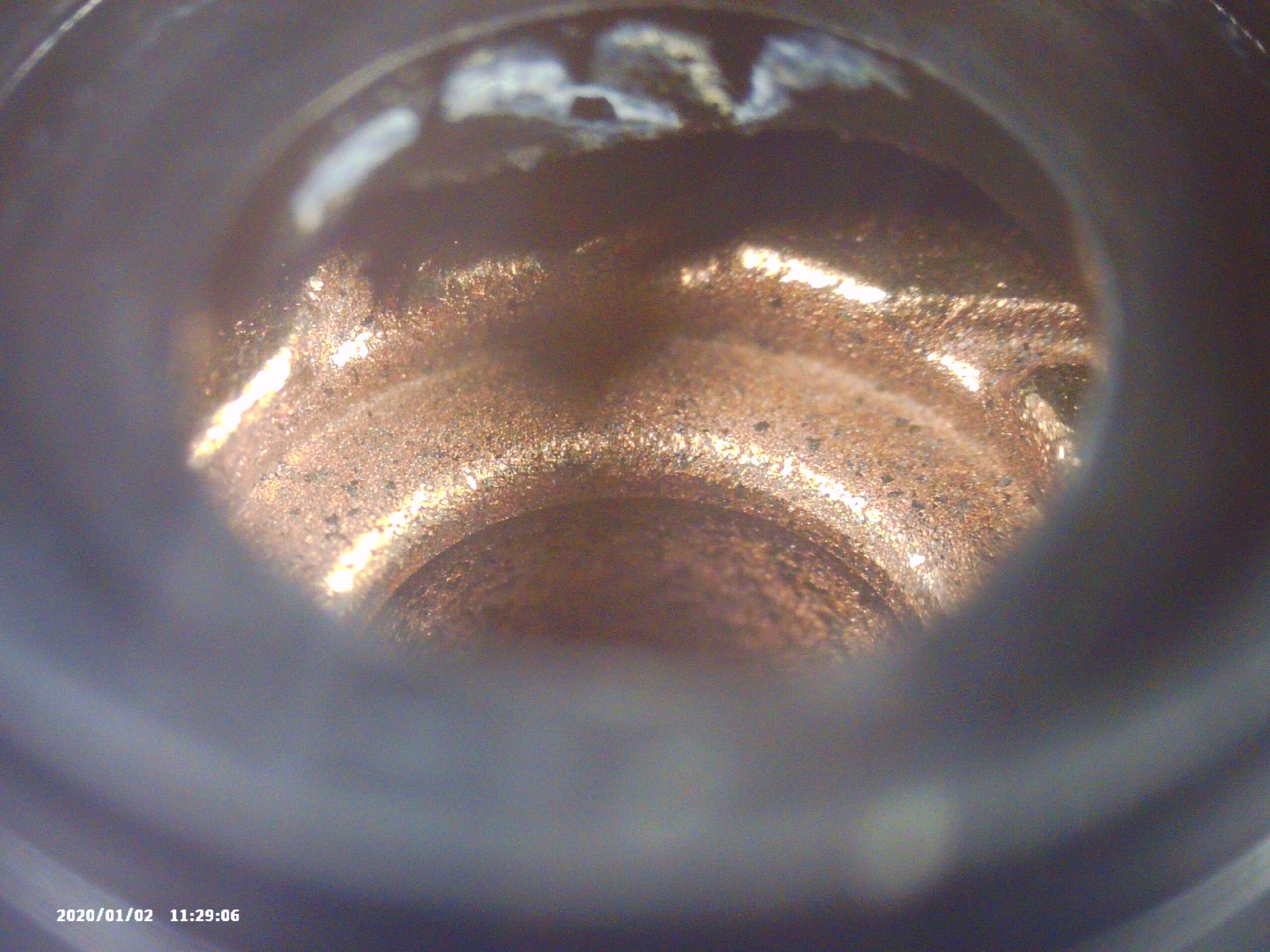

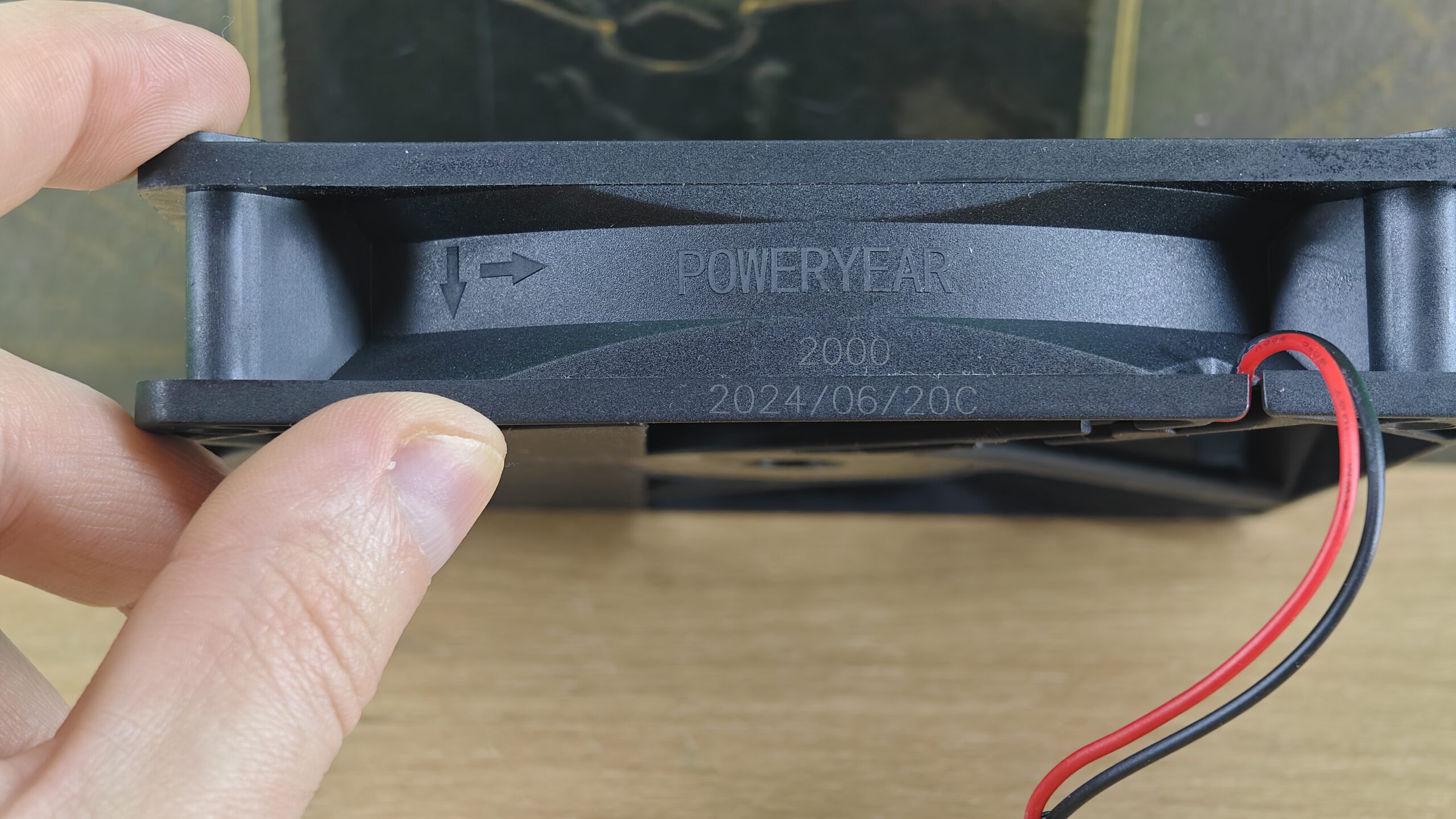

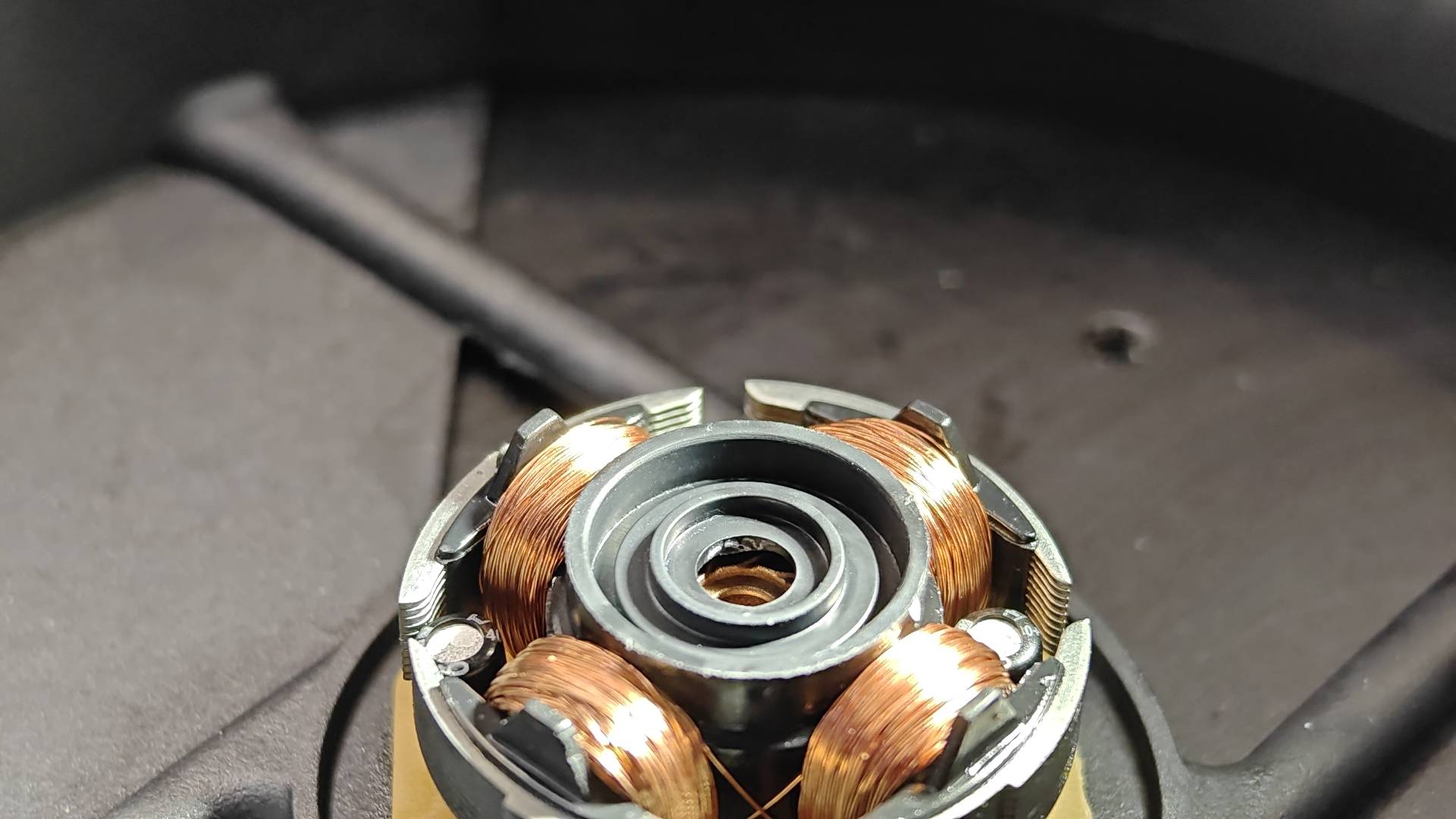

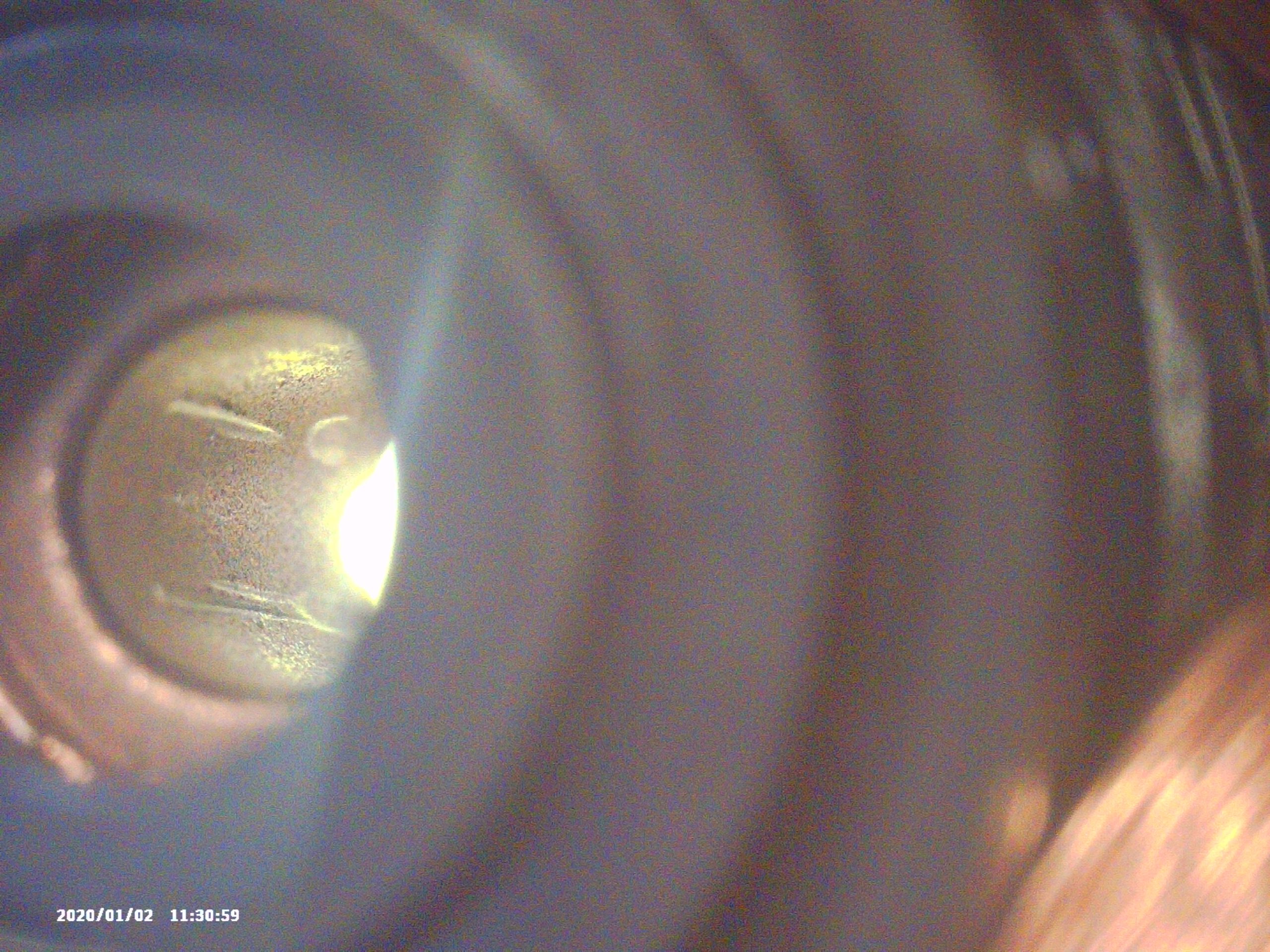

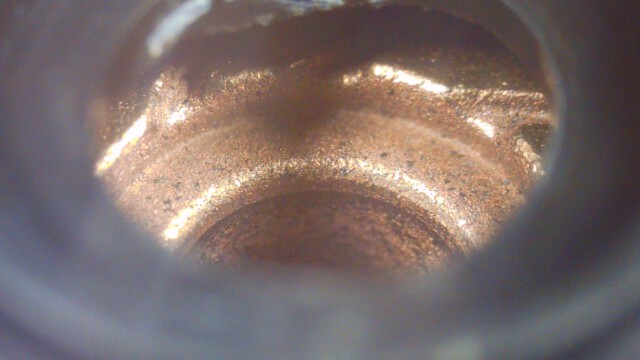

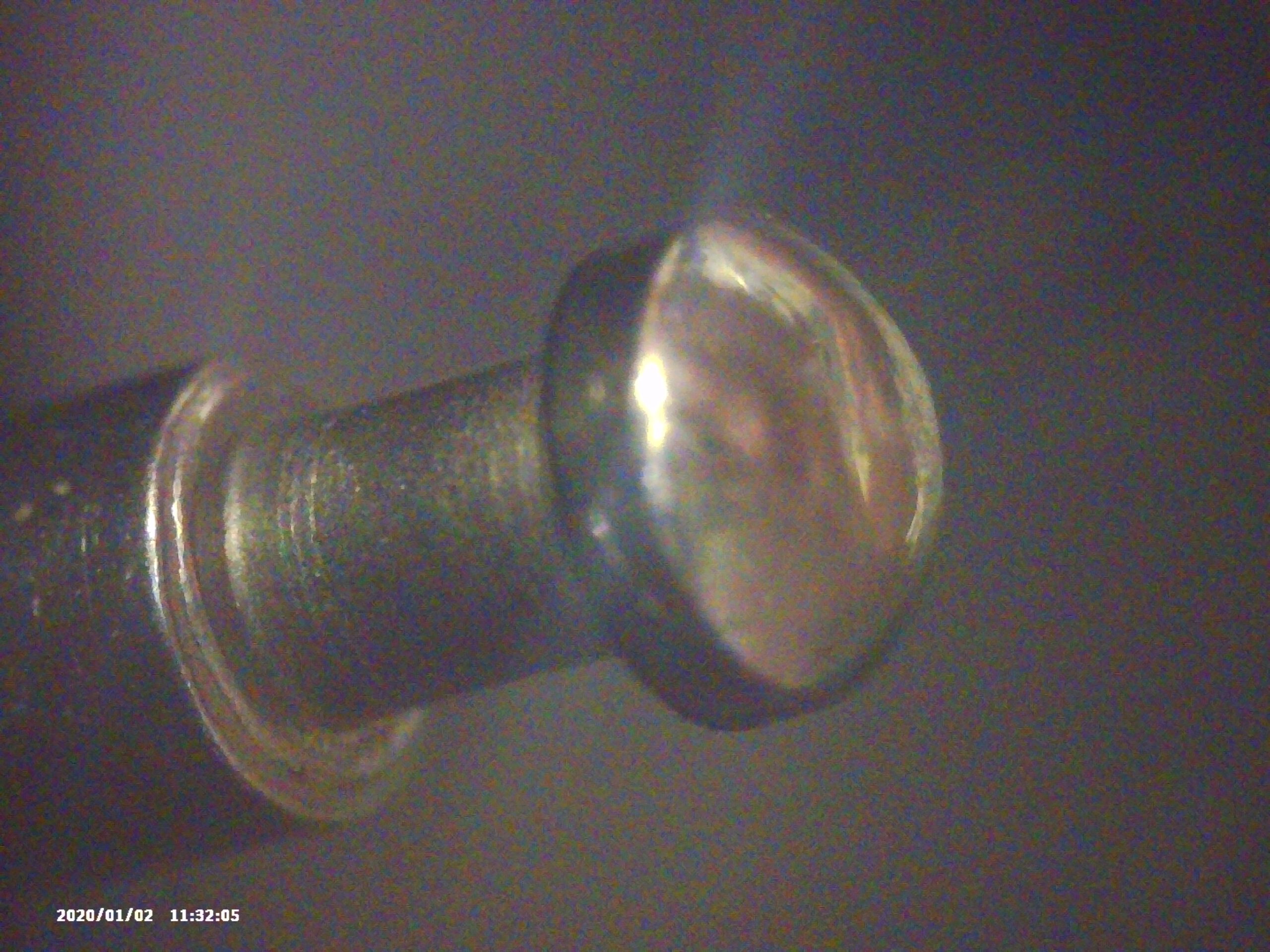

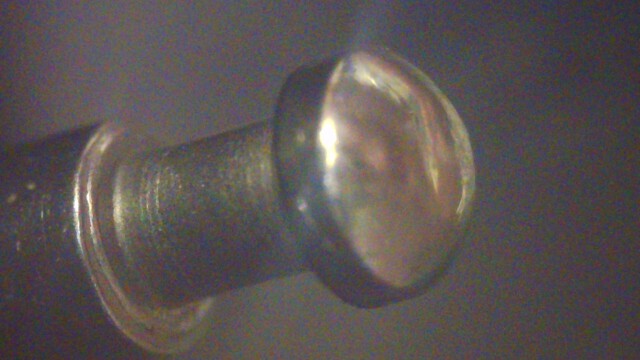

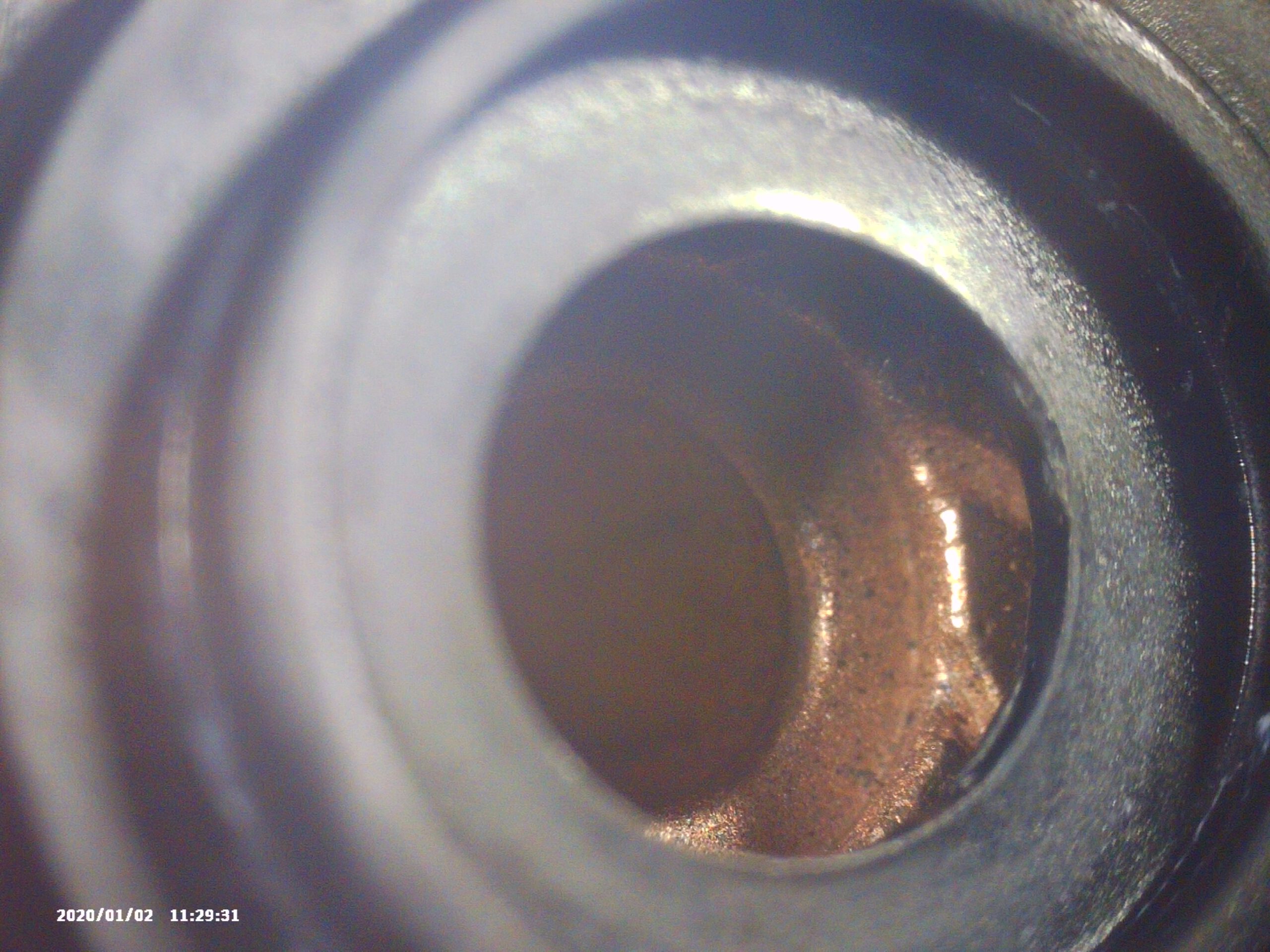

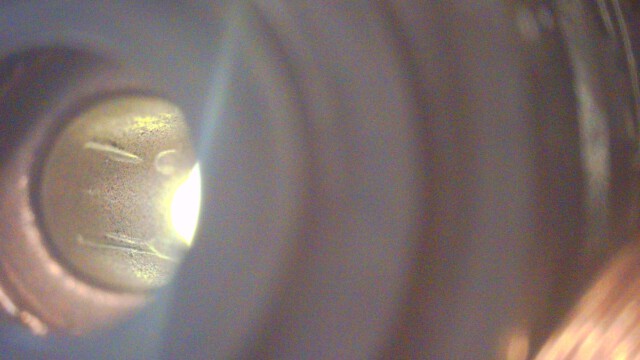

Fan Model	Фирменная (PowerYear) Rifle
Fan Control	Два термодатчика: 1) у диодного моста другой 2) у синхронного выпрямителя
5VSB Circuit

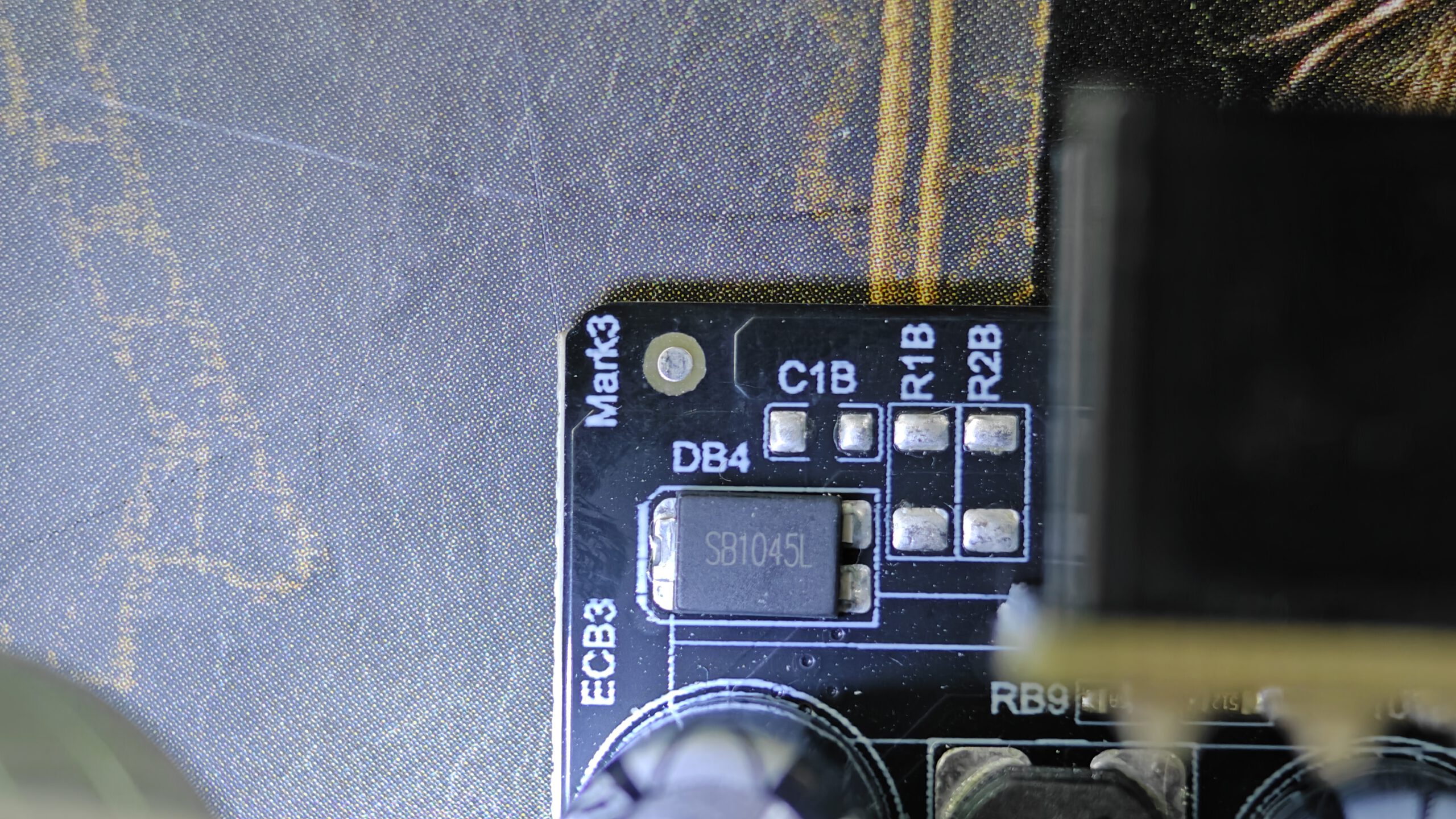

Rectifier	1x SB1045L

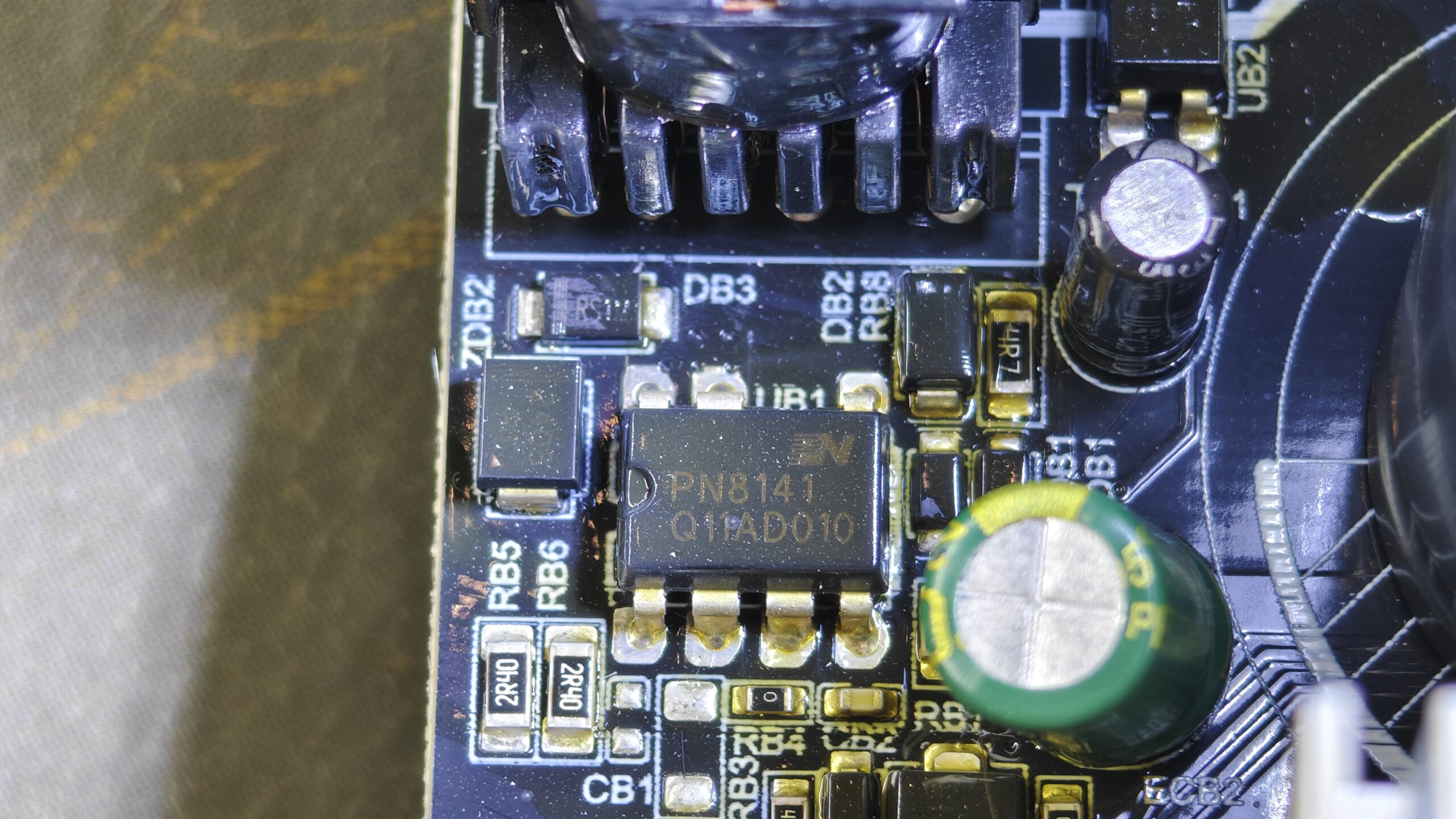

Standby PWM Controller	Chipown PN8141

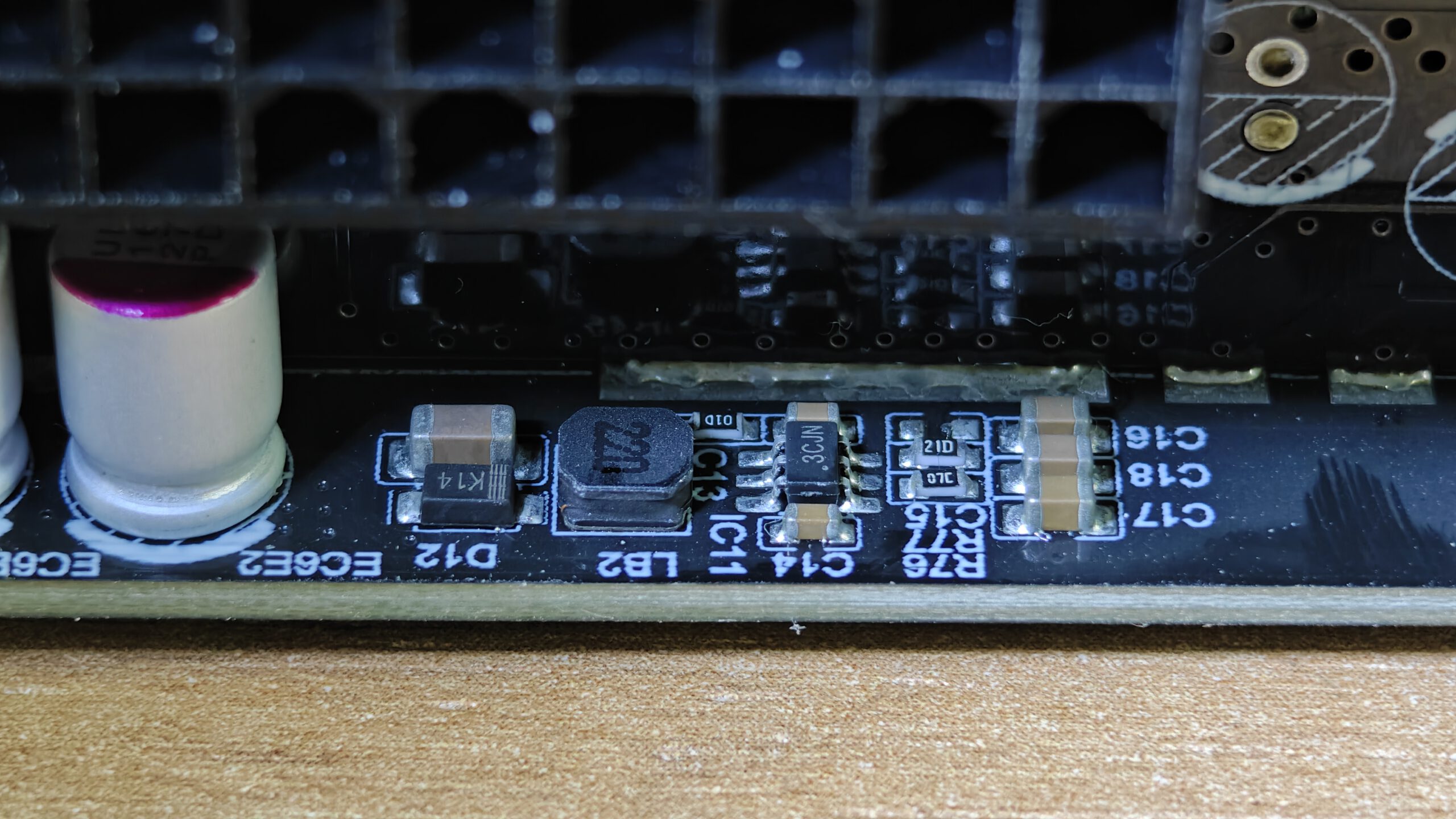

-12V	Microchip MCP16301H ?

1из33

1из7

1из9

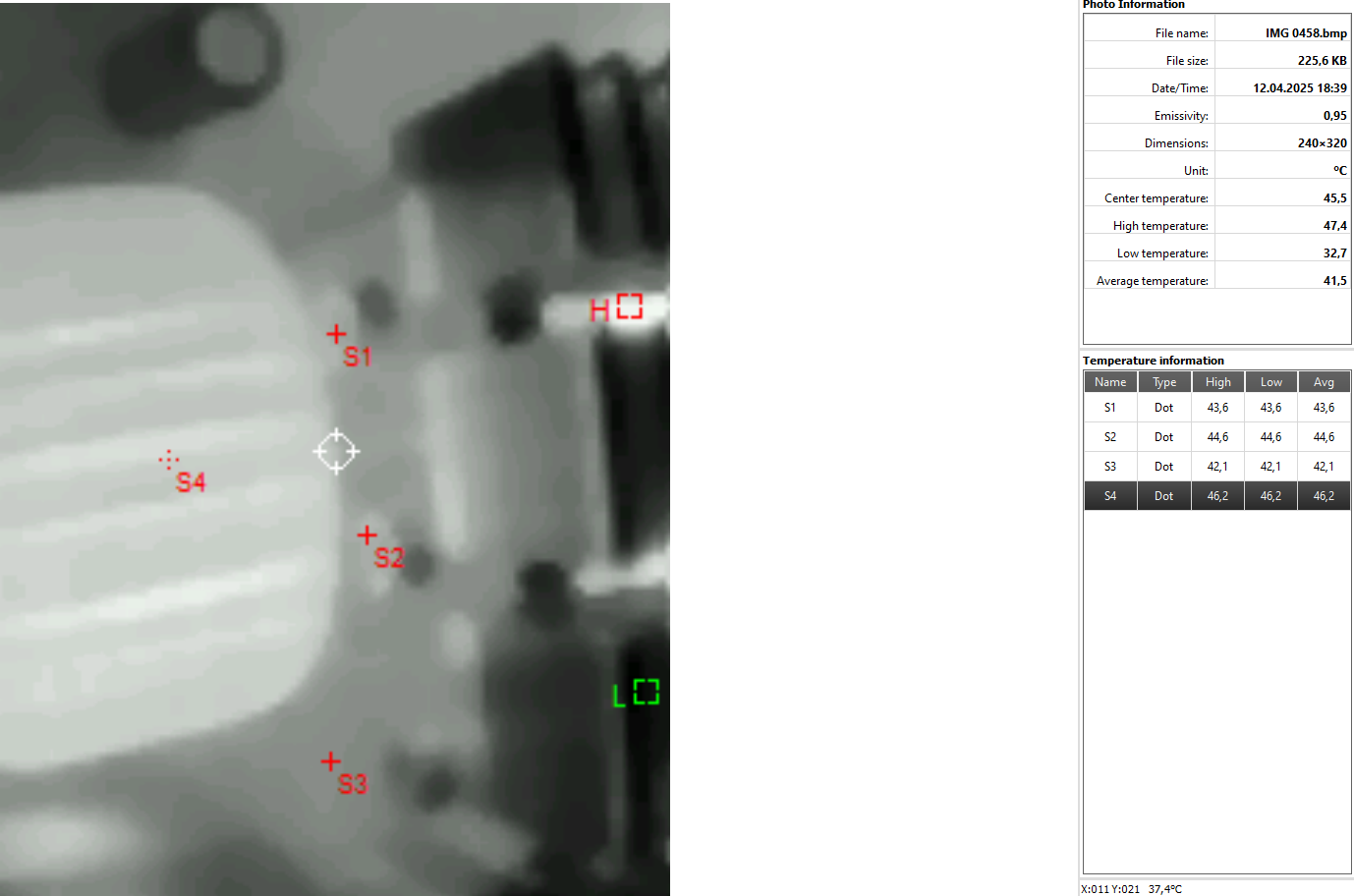

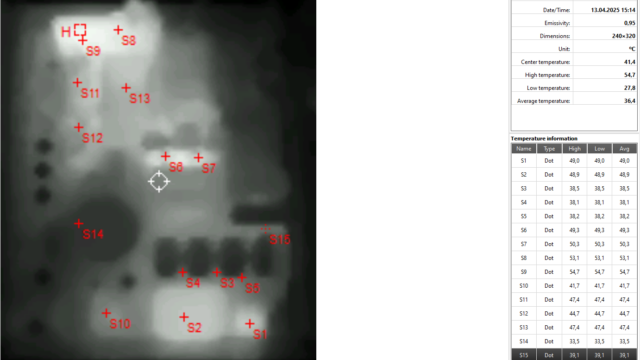

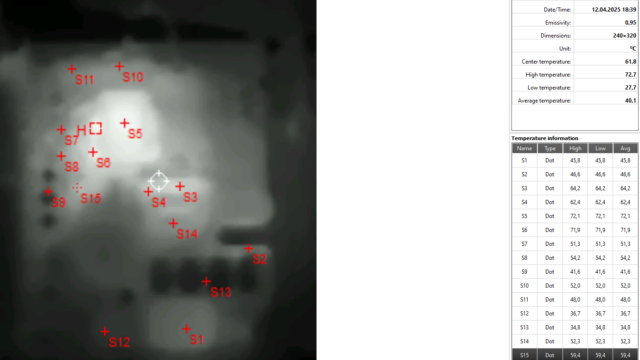

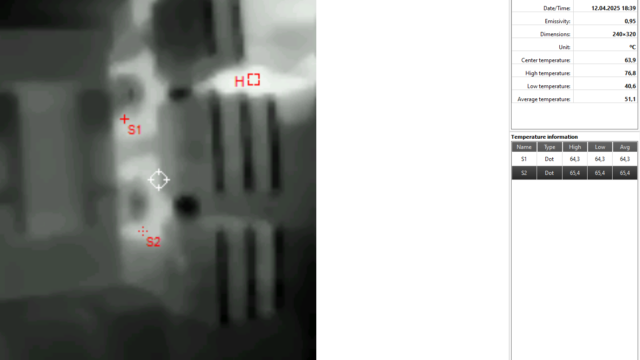

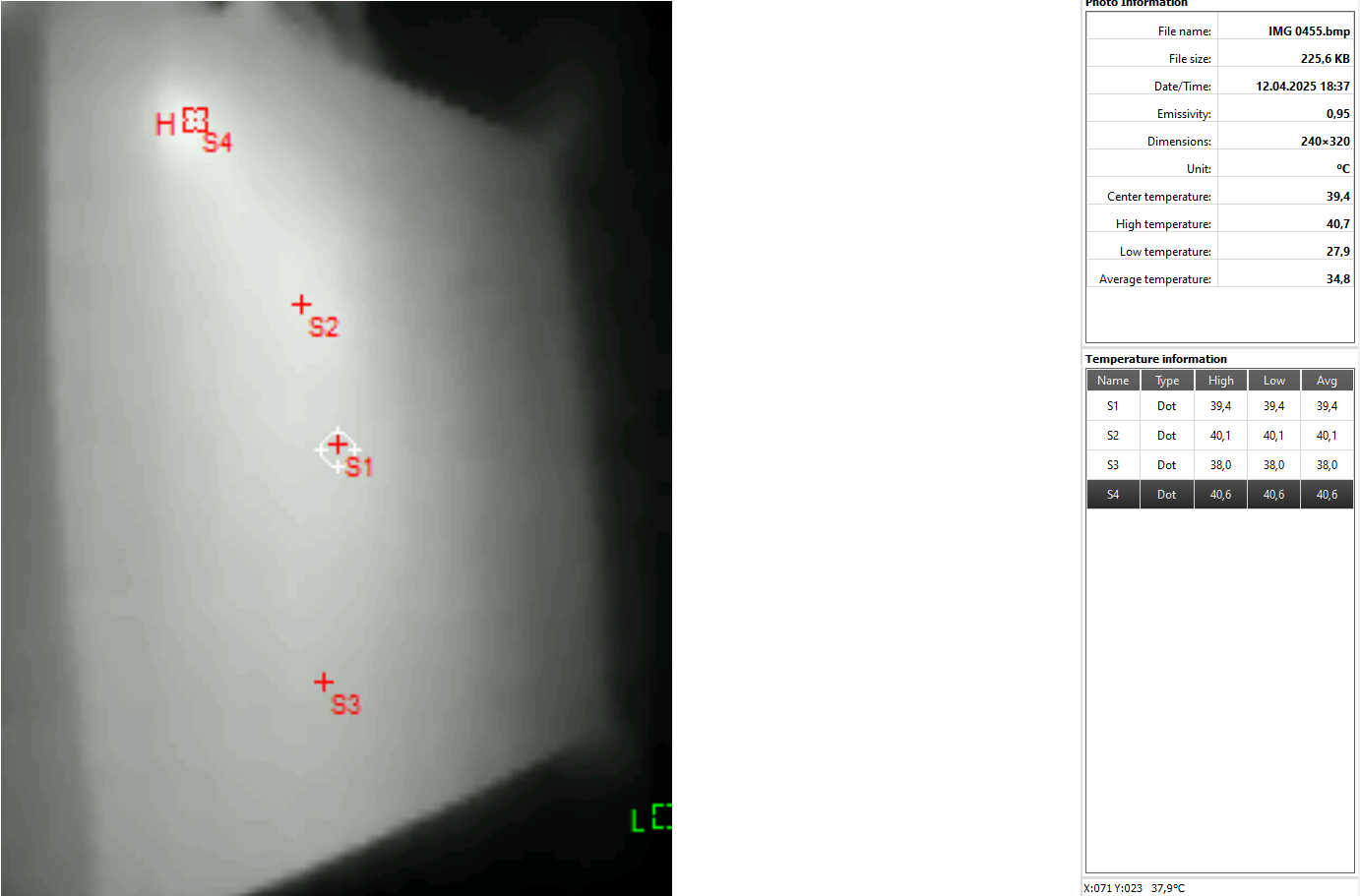

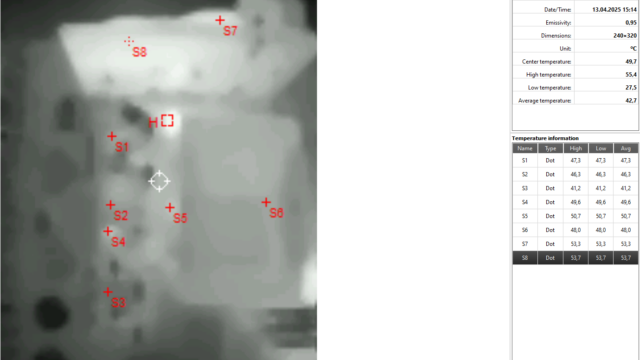

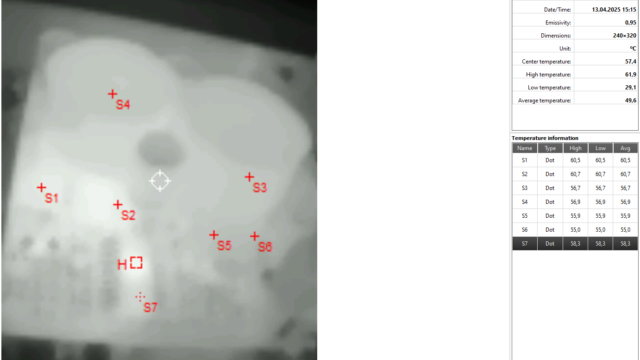

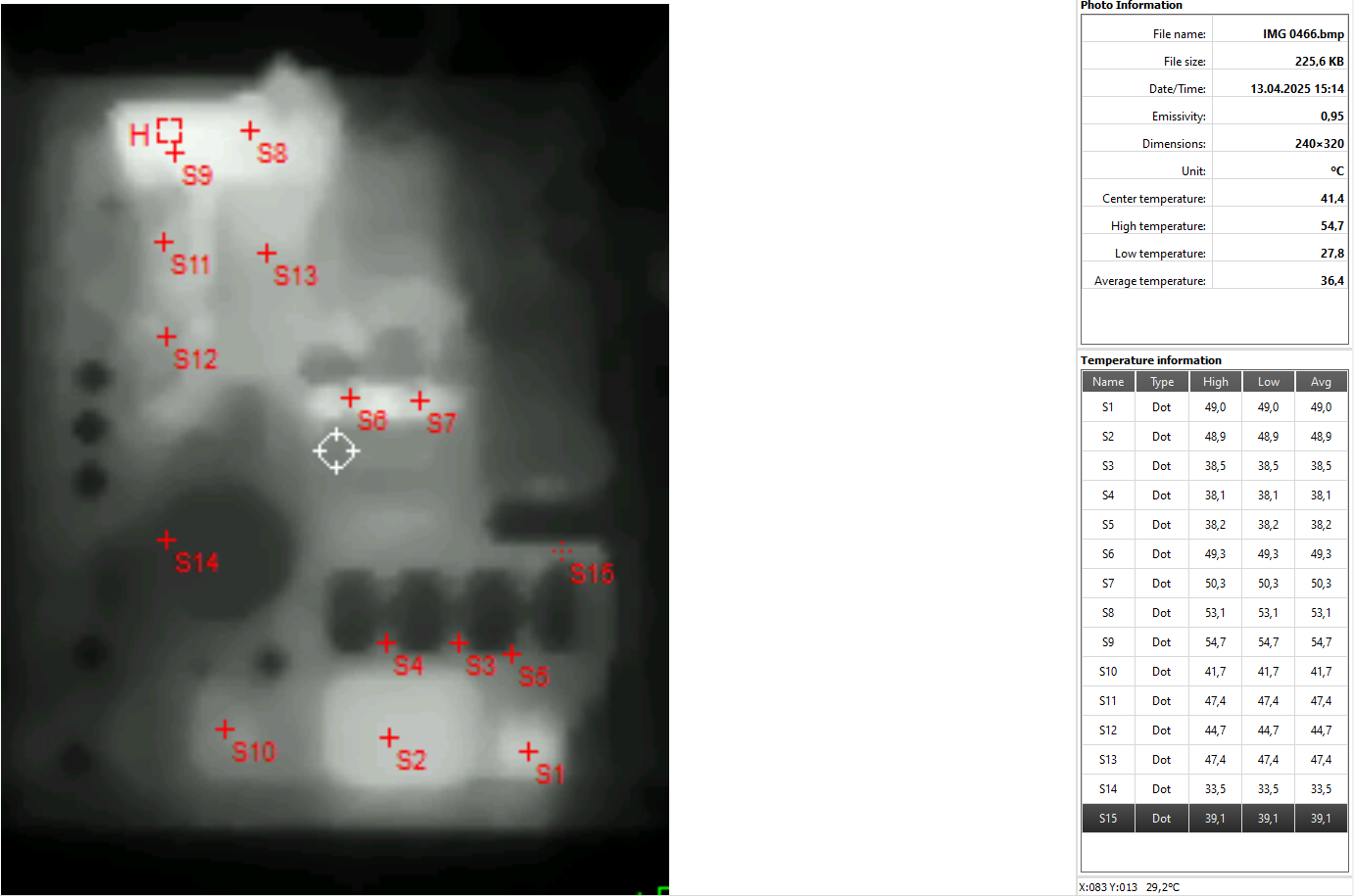

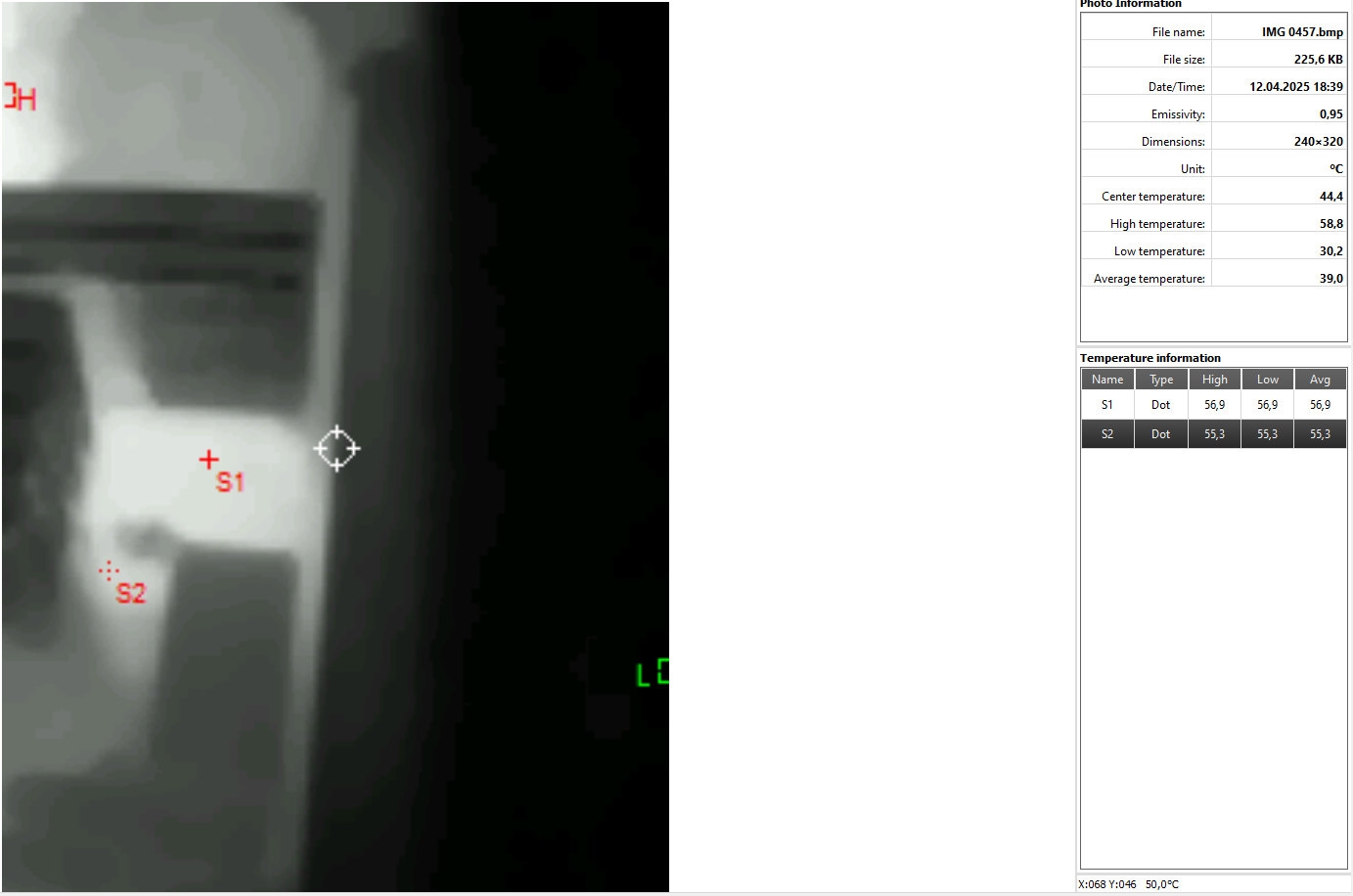

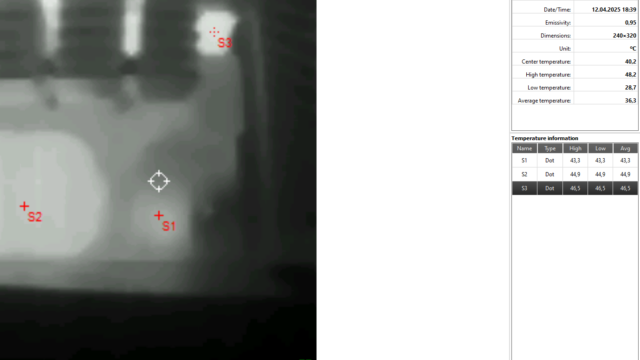

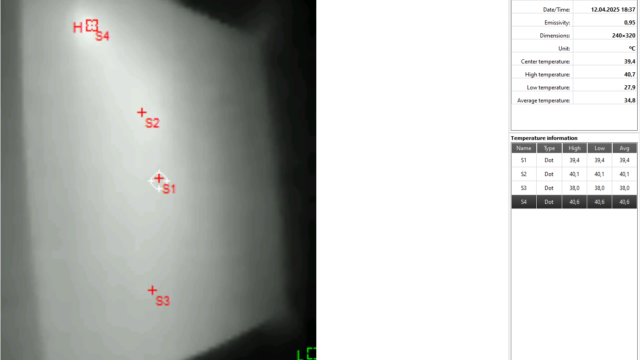

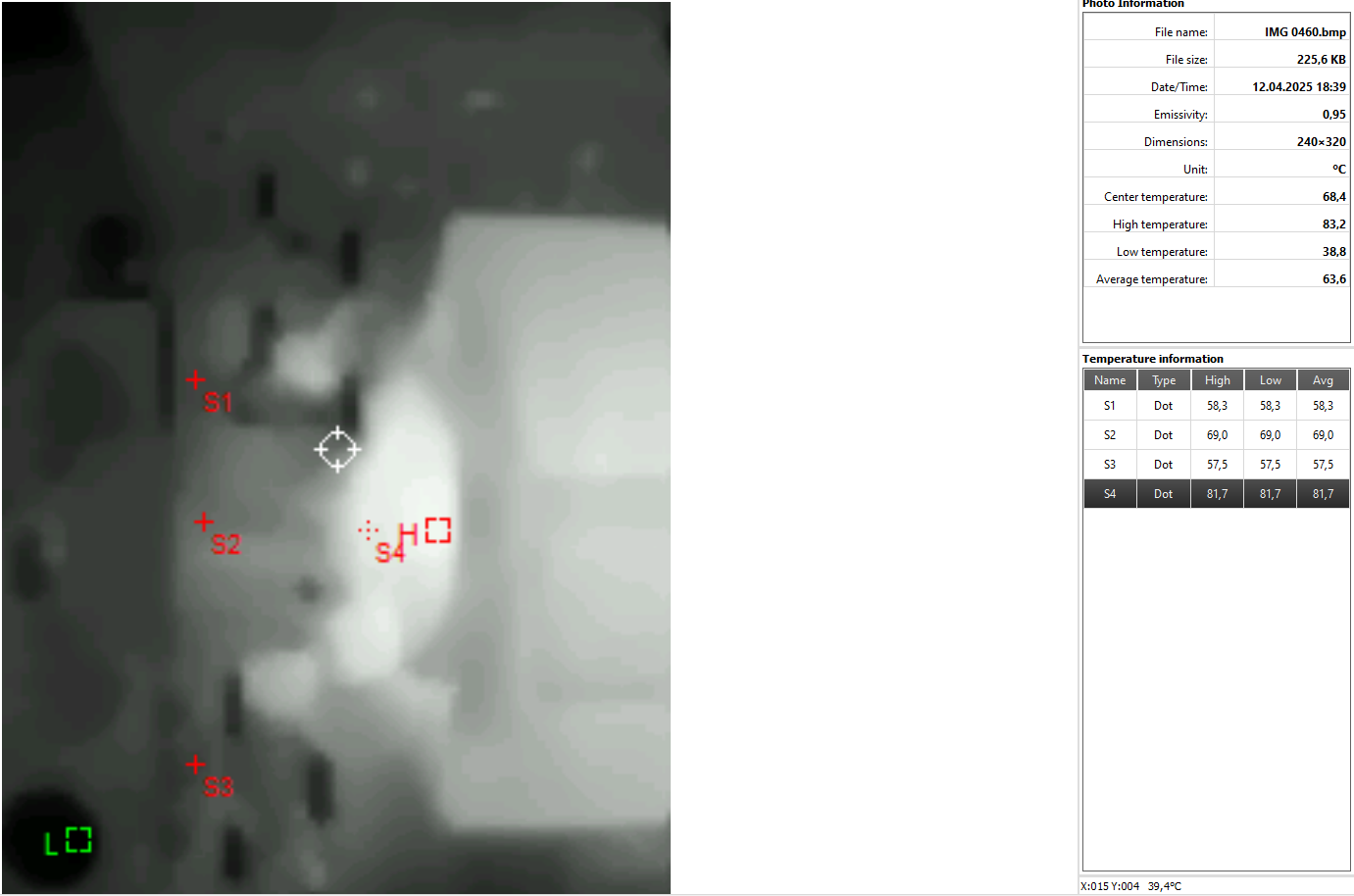

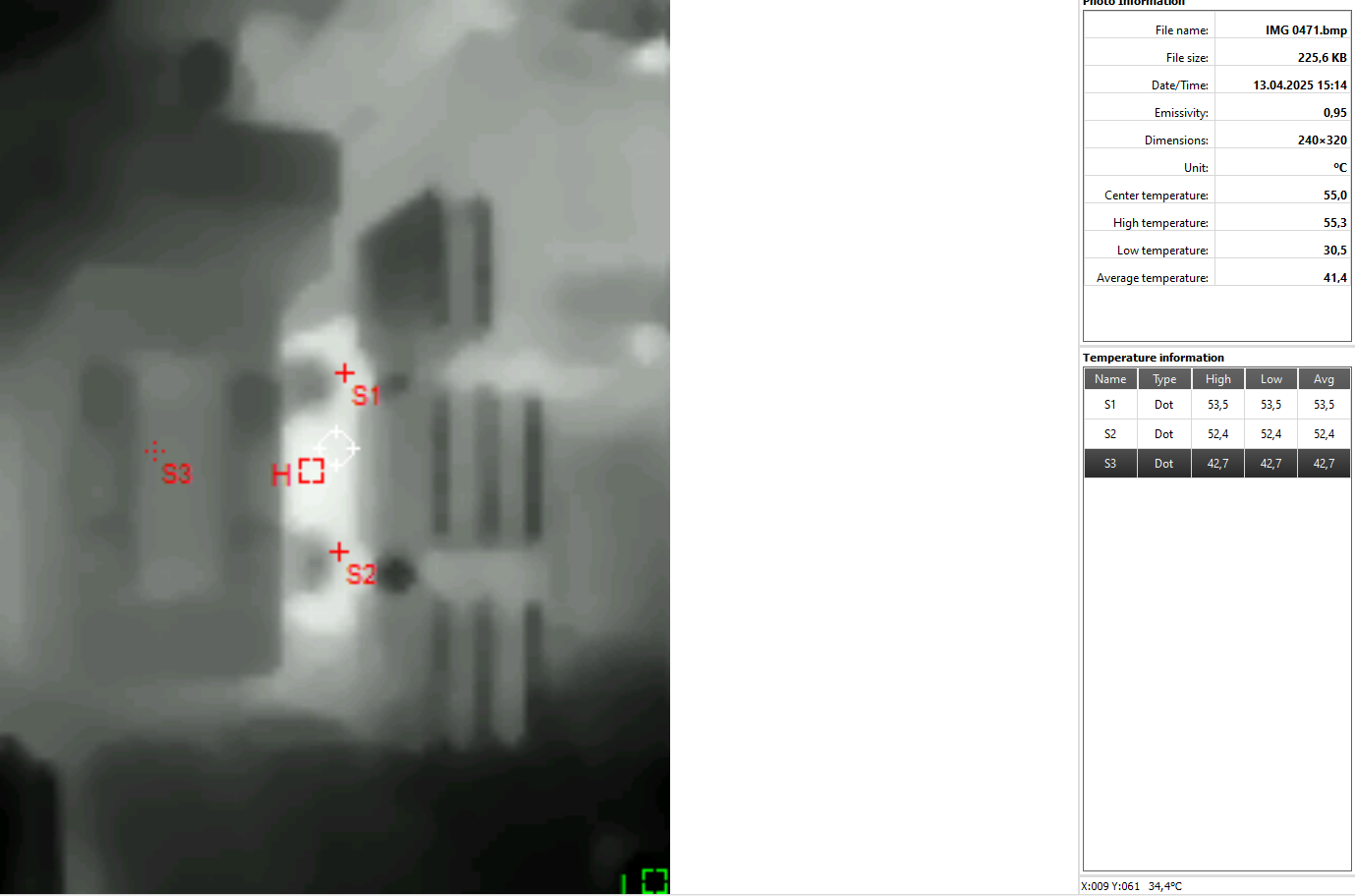

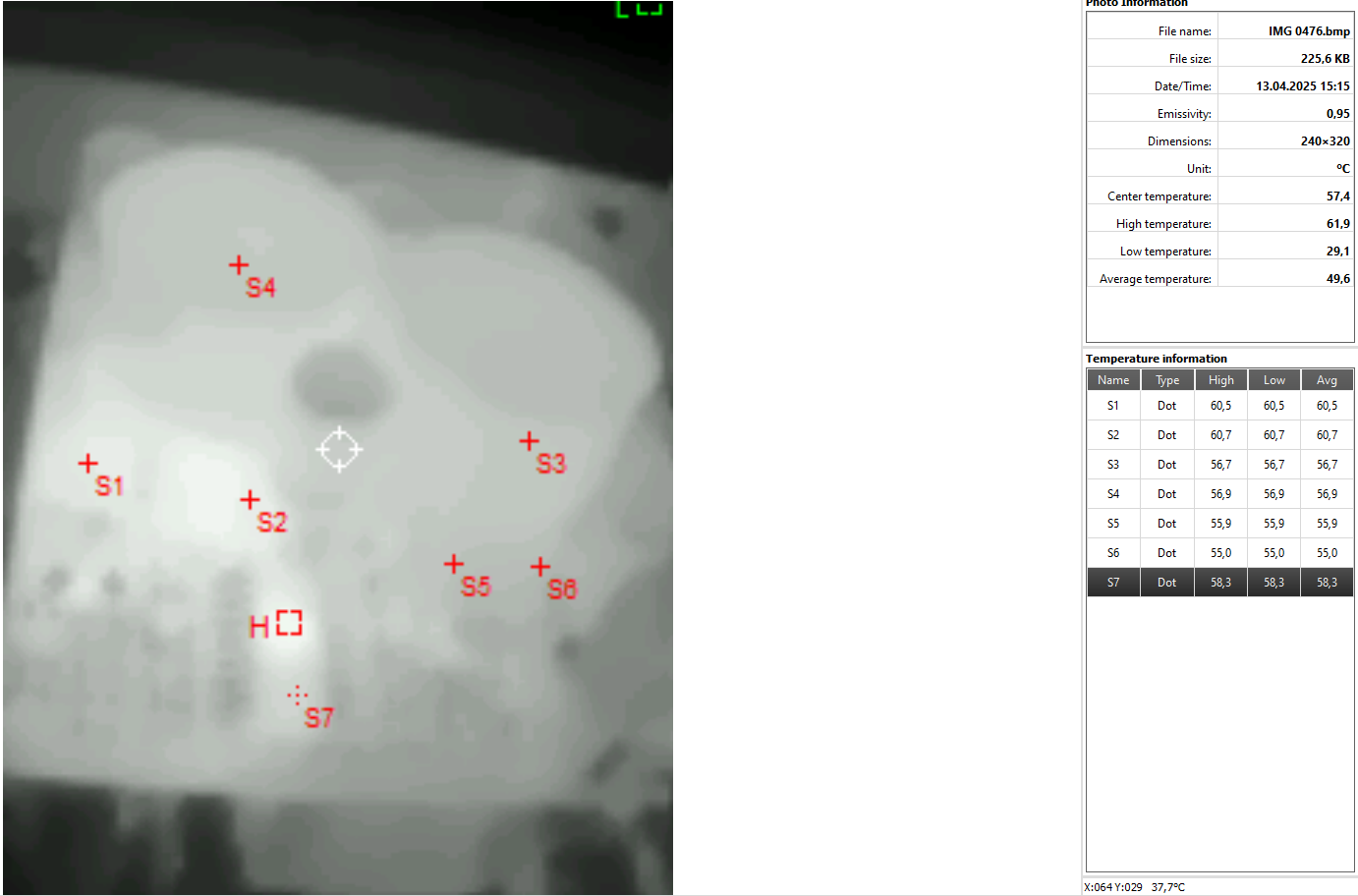

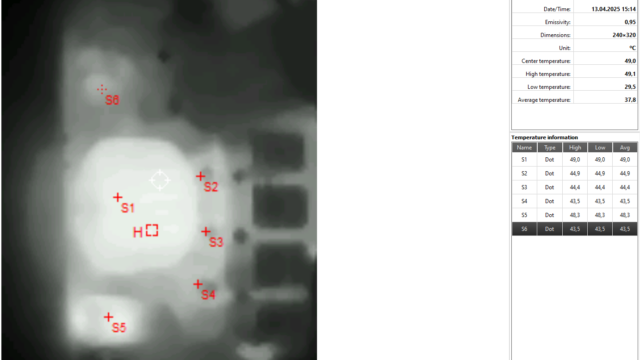

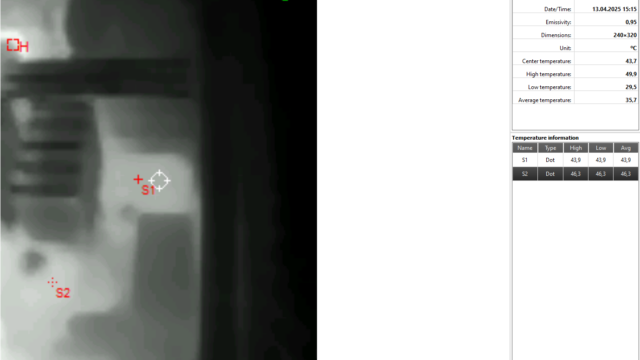

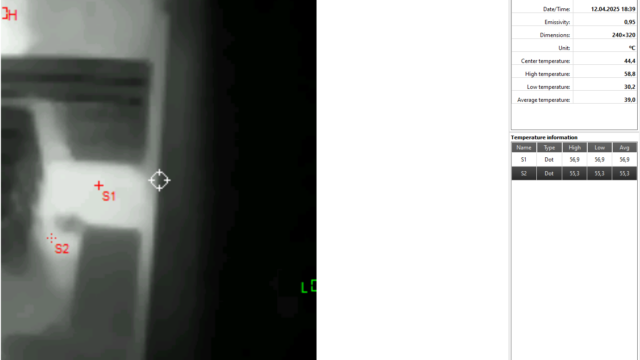

Температура при нагрузке в 150W без вентилятора:

1из6

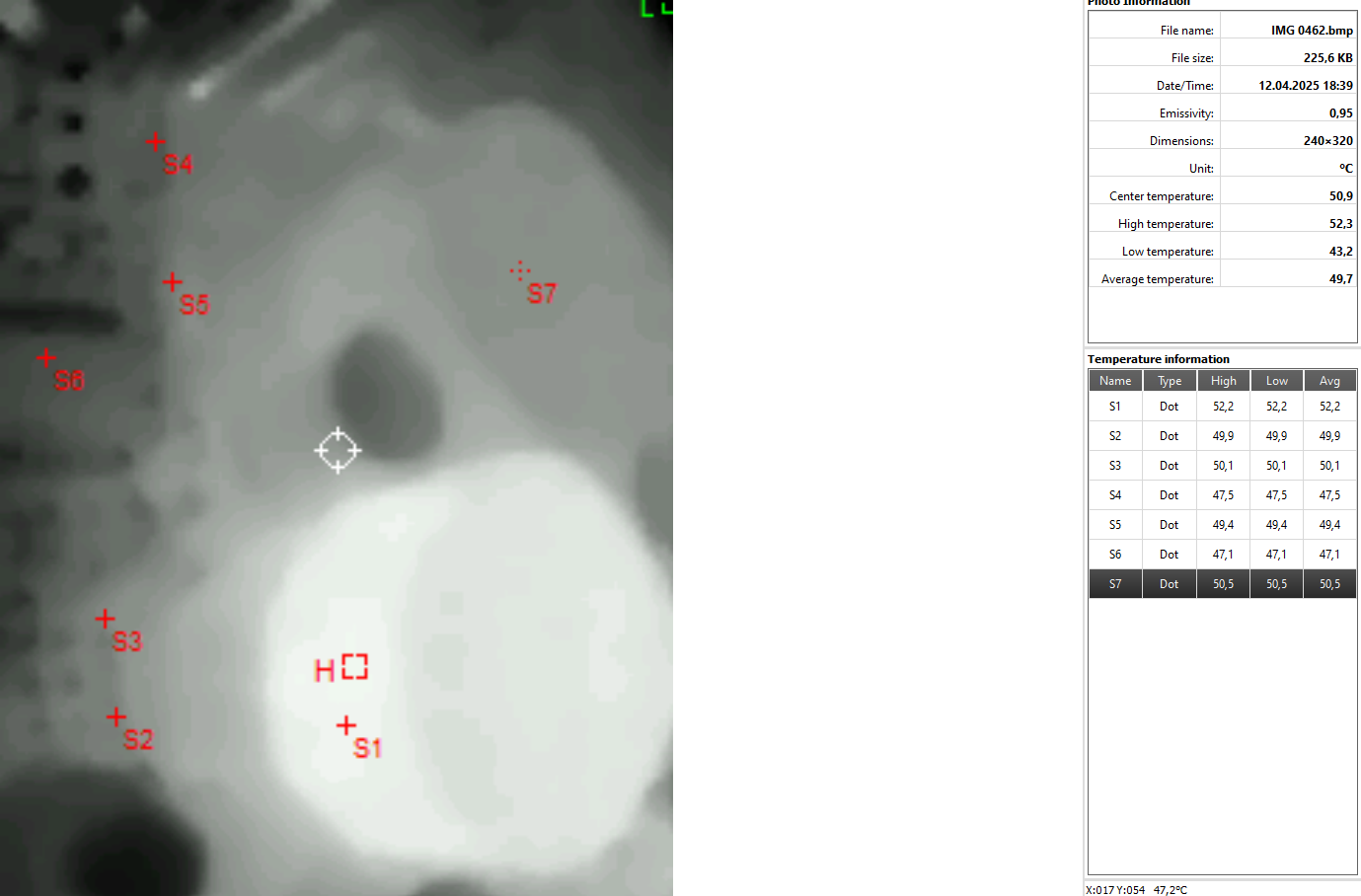

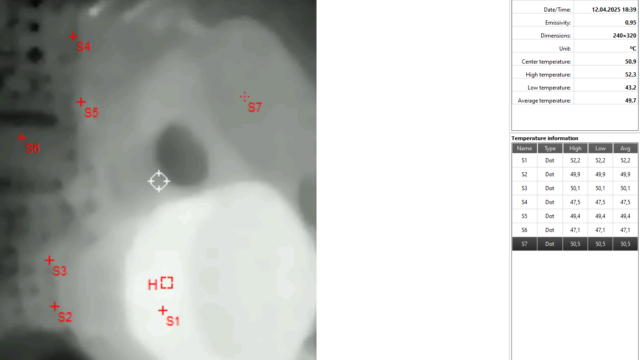

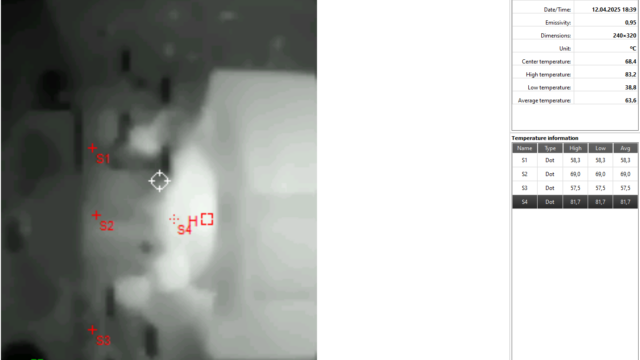

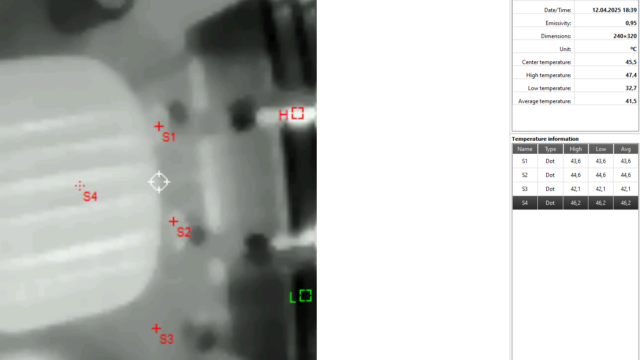

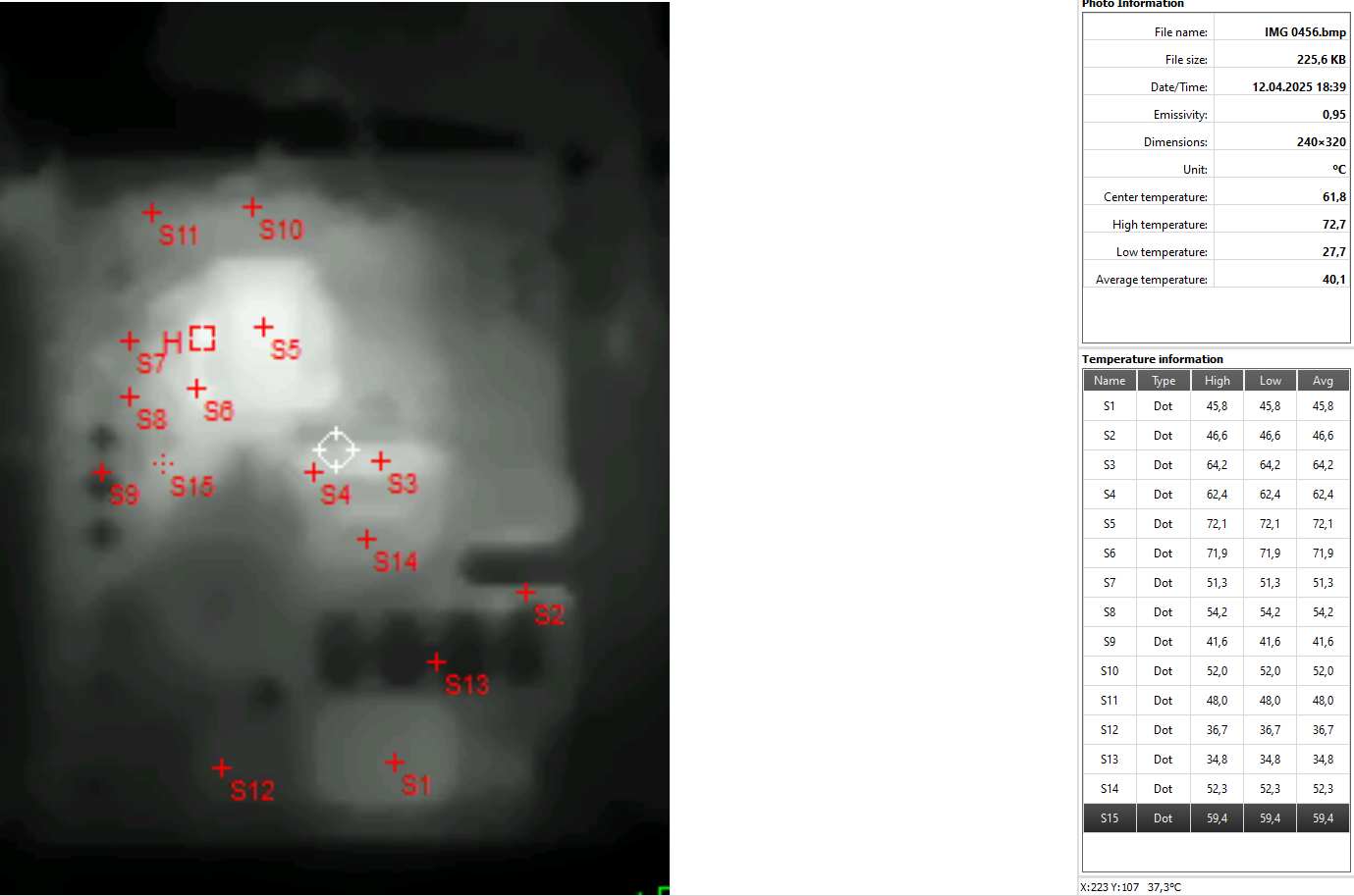

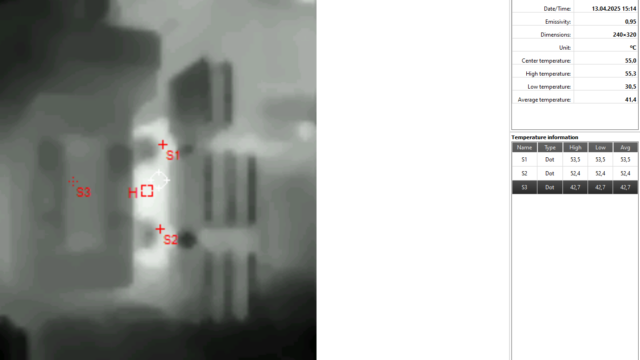

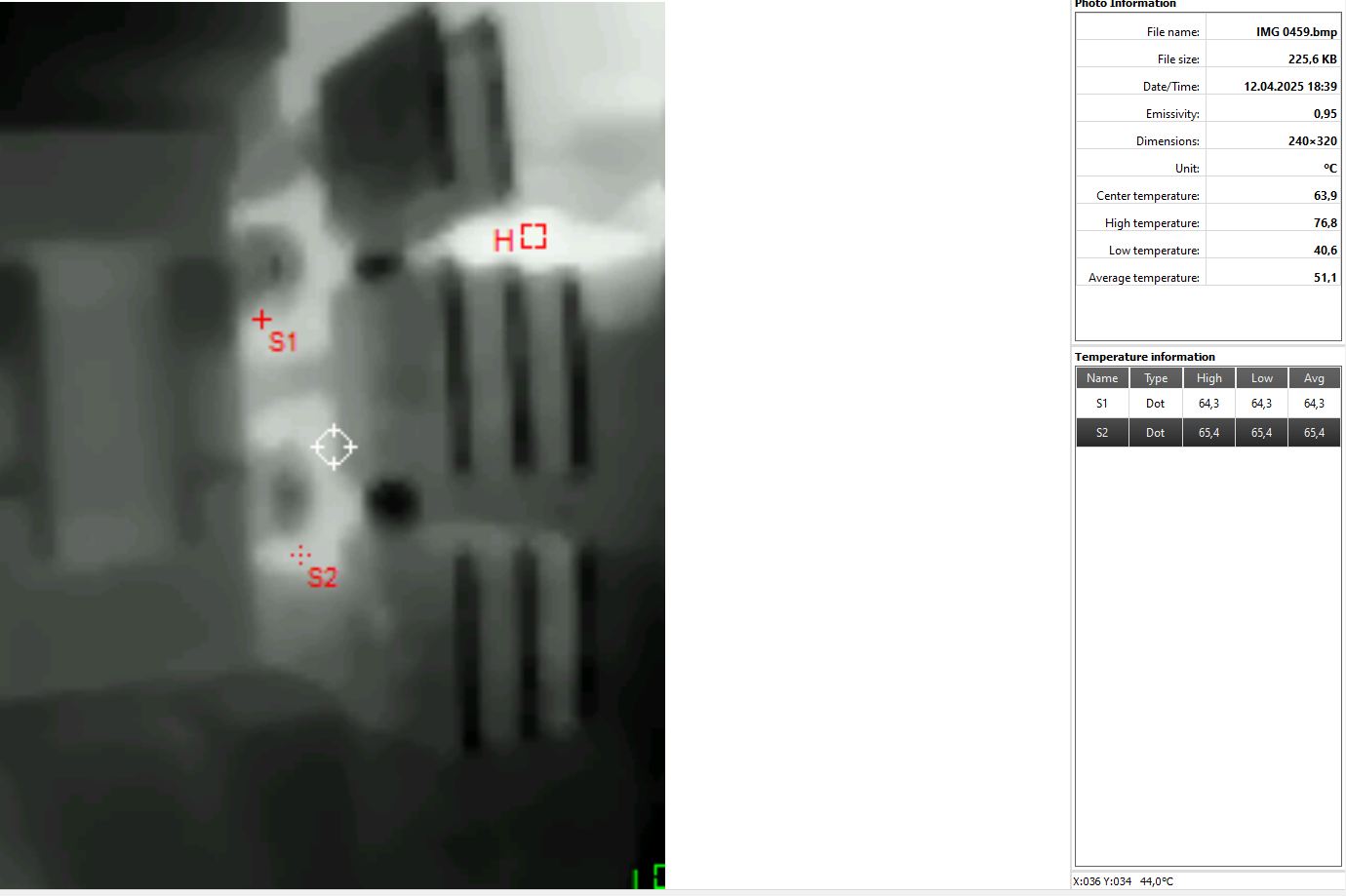

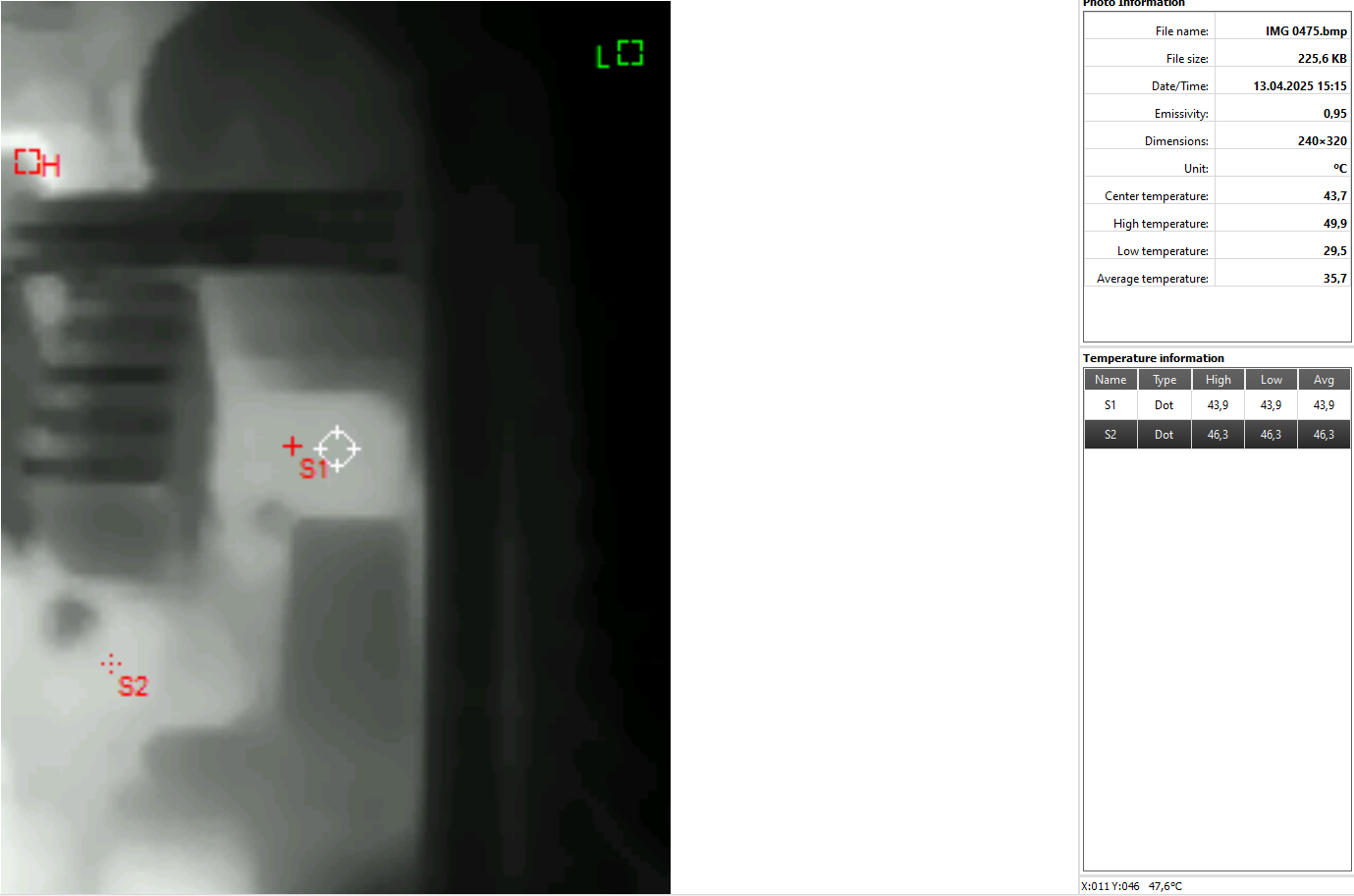

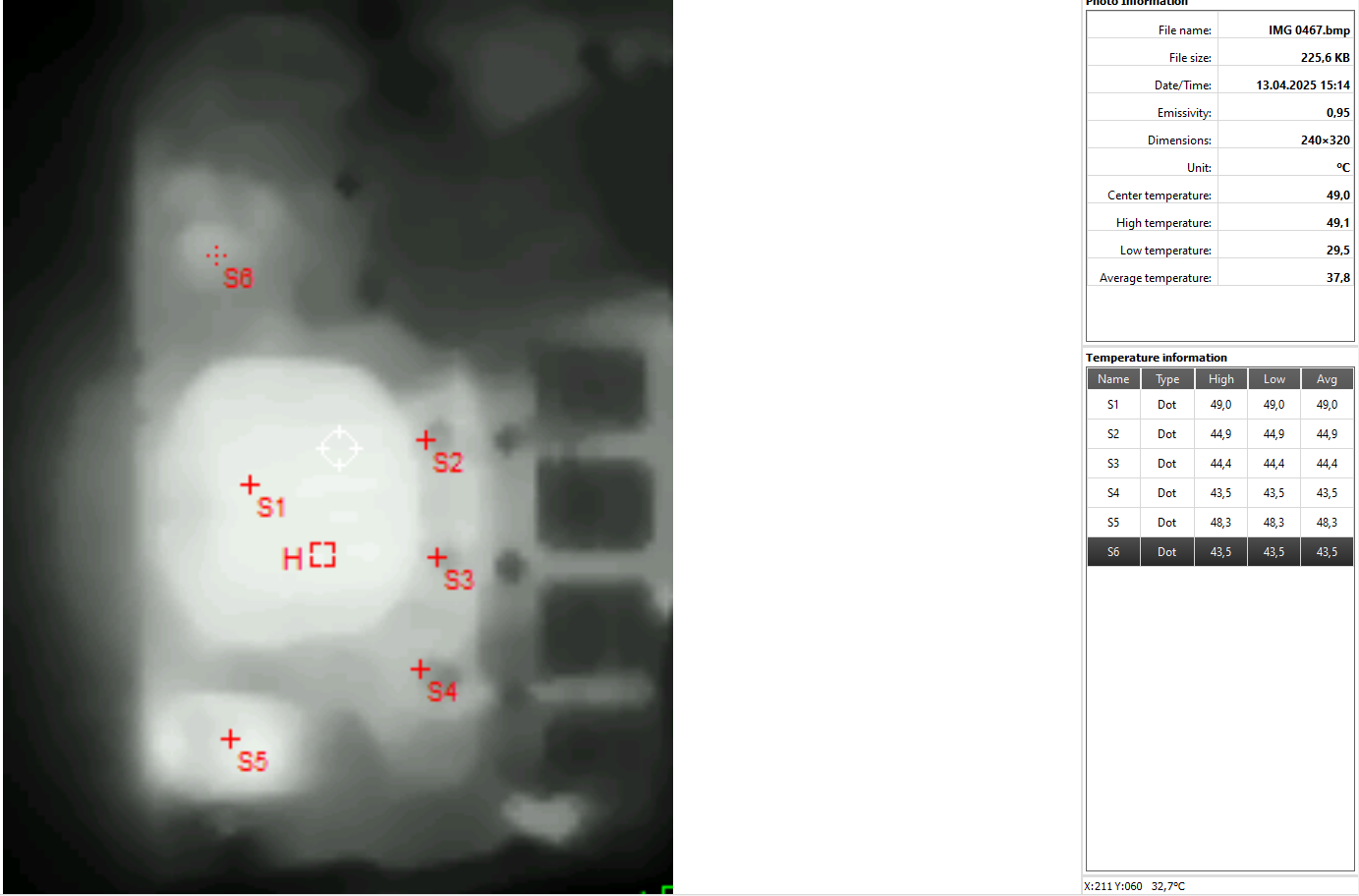

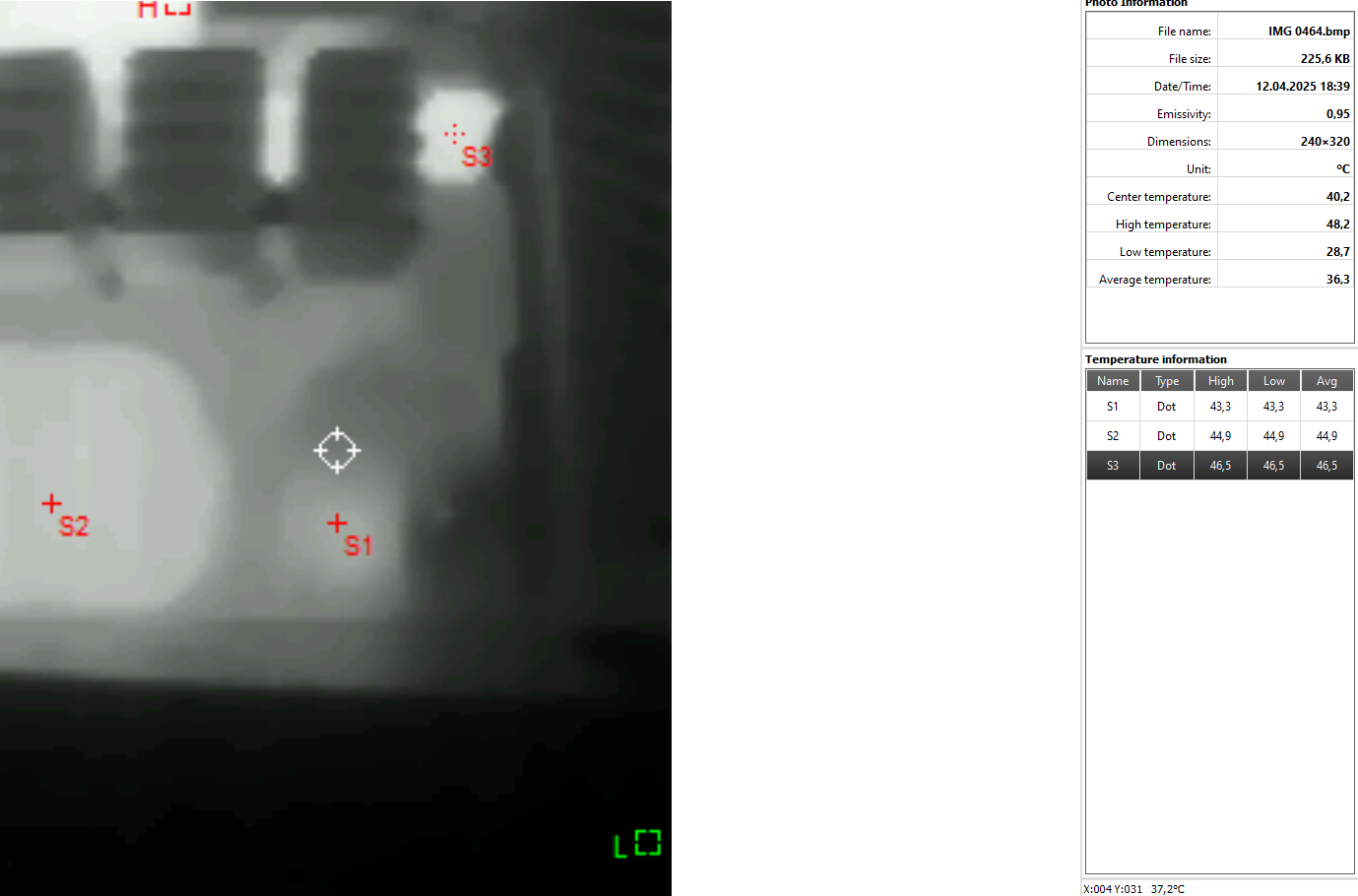

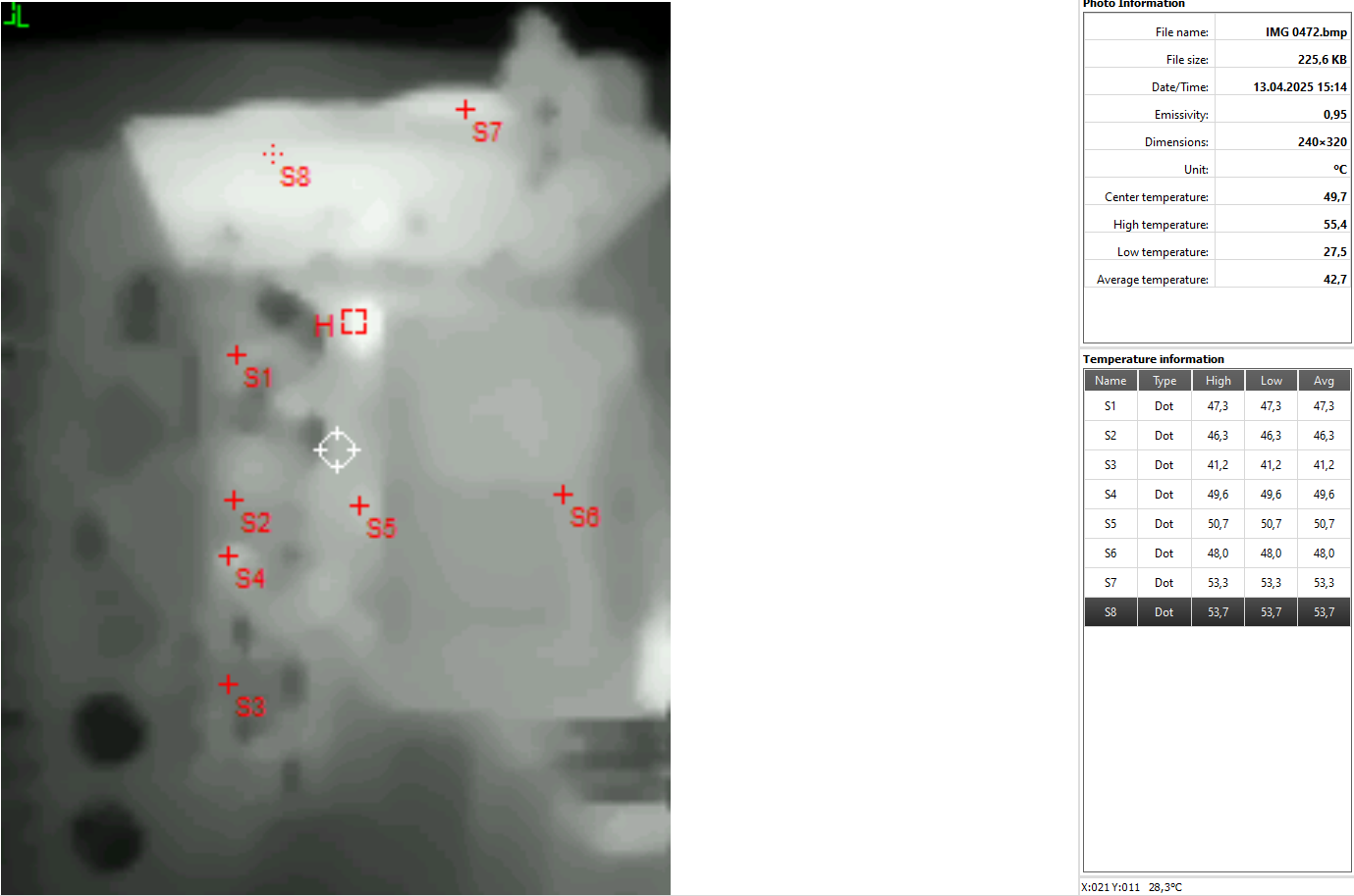

Температура при нагрузке в 100% протяжённостью в 20 минут:

1из8

Оборудование для тестирования и методика:

12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017

CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V

При тестирование нагрузки от 10% до 100%, каждые 10% добавляется по 1 амперу на 5V и 3.3V.

Тесты при низкой нагрузке:

20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

Тесты Load Regulation, КПД, PF, Скорости вентилятора:

%	12v	5v	3.3v	Из розетки	PF	Скорость вертушки	КПД
10	12,19	5,13	3,40	77,40	76	848	85,44%
20	12,18	5,11	3,39	147,27	87	852	89,69%
30	12,15	5,08	3,36	217,58	90	857	90,80%
40	12,13	5,06	3,35	278,79	92	861	90,80%
50	12,11	5,03	3,33	360,55	93	866	90,97%
60	12,10	5,01	3,32	431,55	95	870	91,05%
70	12,08	4,99	3,30	504,24	95	892	90,73%
80	12,06	4,97	3,29	577,56	96	1 122	90,34%
90	12,05	4,95	3,28	651,85	96	1 312	89,98%
100	12,03	4,92	3,26	726,56	97	1 484	89,49%

CL1	12,17	4,94	3,30	123,99	85	880	80,98%
CL2	12,17	4,87	3,34	126,42	85	904	78,30%
CL3	12,16	5,03	3,28	92,22	81	859	72,91%
CL4	12,03	5,09	3,35	720,20	97	1 404	90,32%

20w	12,20	5,14	3,40	29,02	56,00	848	70,19%
40w	12,18	5,13	3,40	49,88	68,00	852	81,32%
60w	12,17	5,12	3,39	71,10	75,00	854	85,58%
80w	12,17	5,12	3,39	93,38	81,00	854	86,91%

Тесты пульсаций:

12v	5v	3.3v
10,4 mV	5,0 mV	4,8 mV
12,8 mV	8,8 mV	8,4 mV
13,6 mV	8,0 mV	7,2 mV
15,2 mV	10,4 mV	11,0 mV
16,8 mV	12,4 mV	12,8 mV
18,4 mV	14,4 mV	15,0 mV
20,0 mV	15,2 mV	16,6 mV
21,6 mV	16,0 mV	17,6 mV
23,2 mV	17,4 mV	17,0 mV
26,4 mV	18,0 mV	18,4 mV
9,6 mV	8,8 mV	7,4 mV
9,0 mV	10,4 mV	7,2 mV
8,6 mV	5,6 mV	8,0 mV
27,2 mV	19,2 mV	20,8 mV
