Наш видеообзор этого блока питания:

https://youtu.be/J7QpBAEJVKA

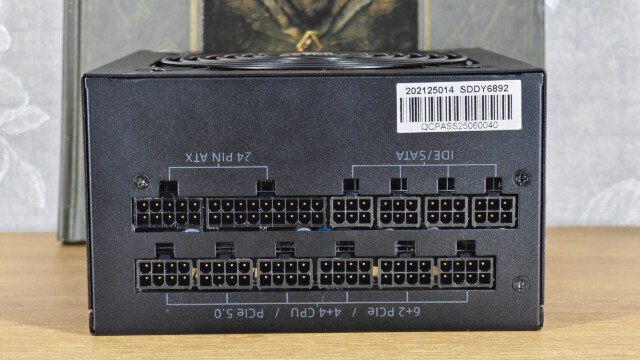

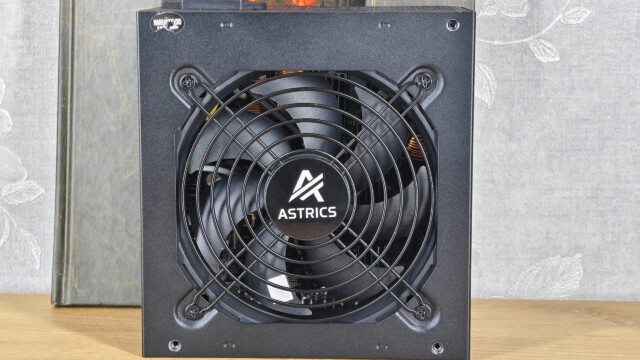

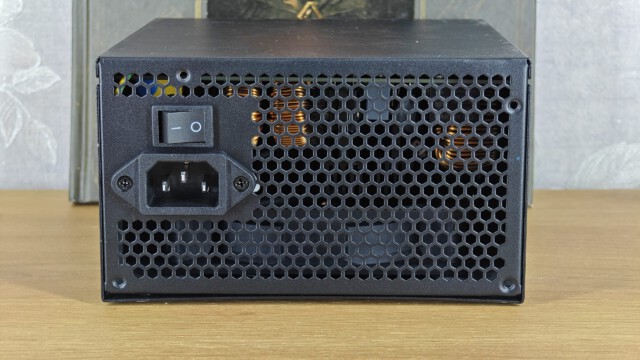

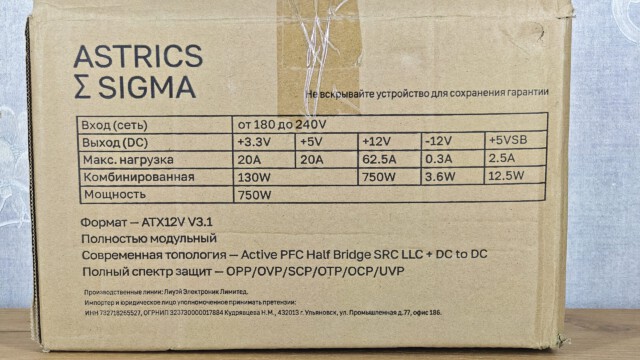

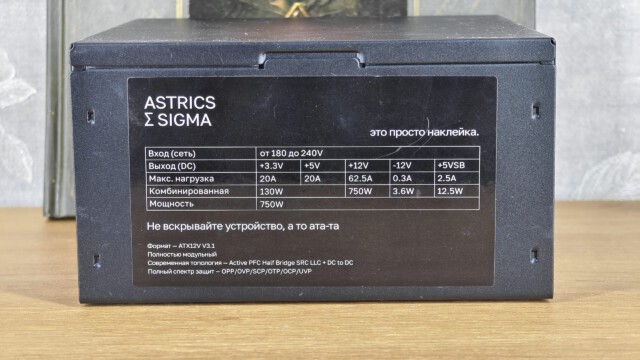

Коробка и внешний вид:

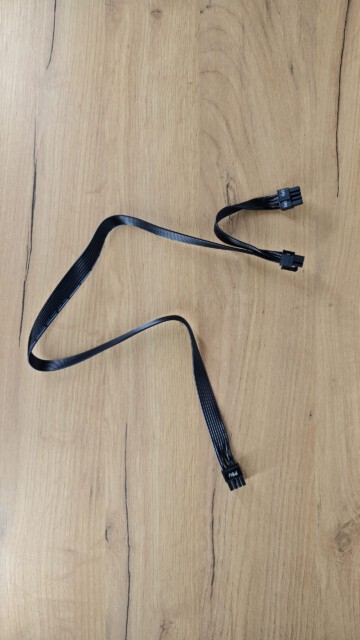

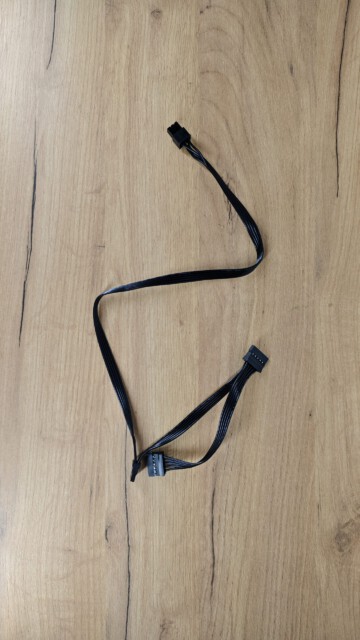

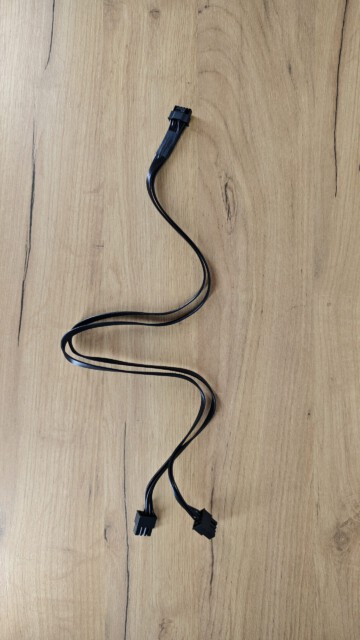

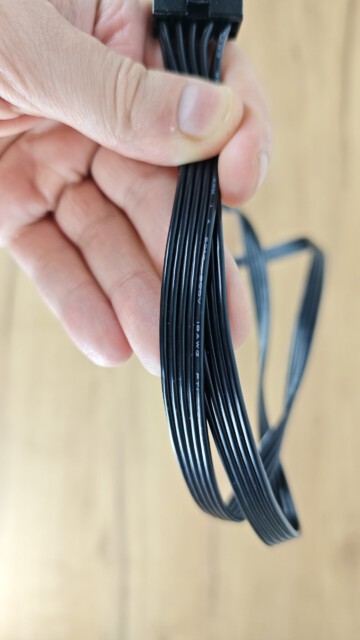

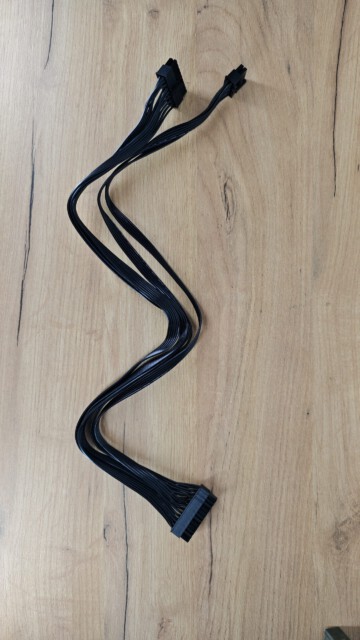

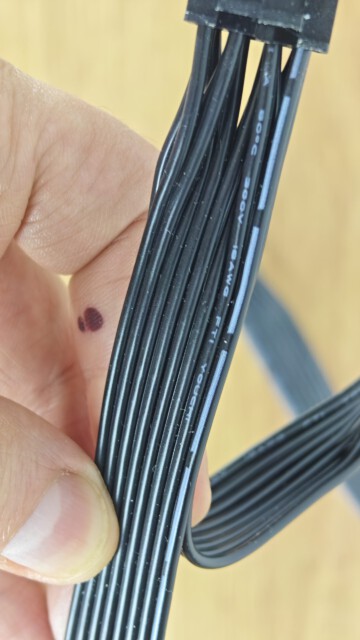

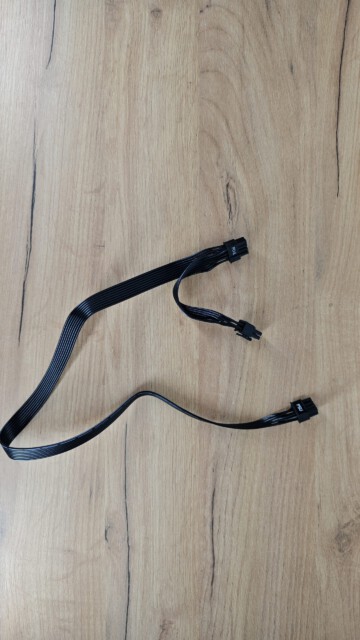

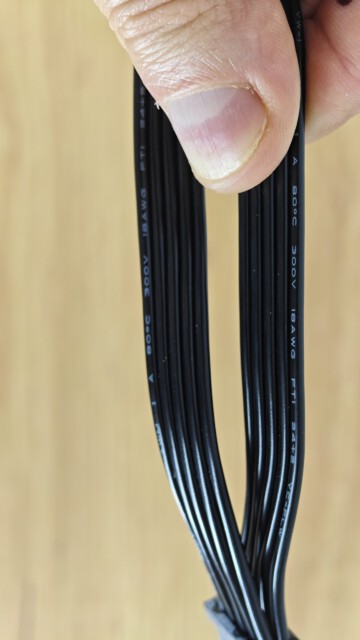

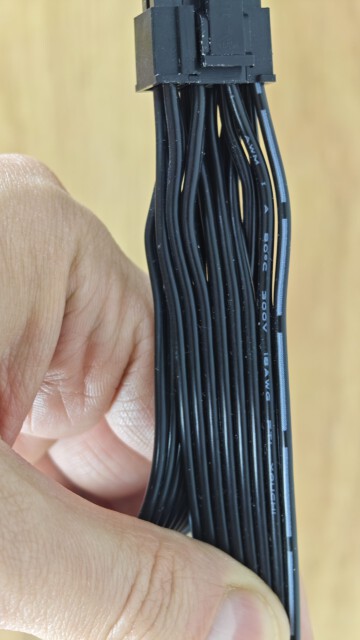

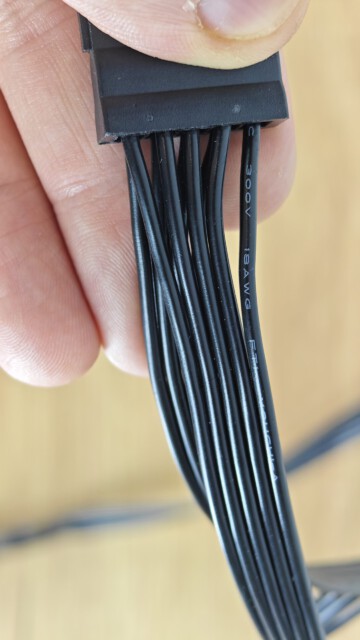

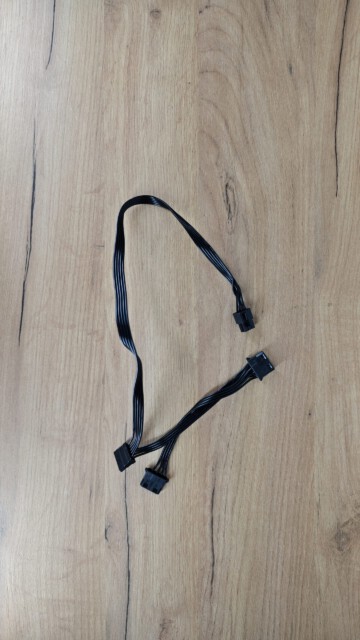

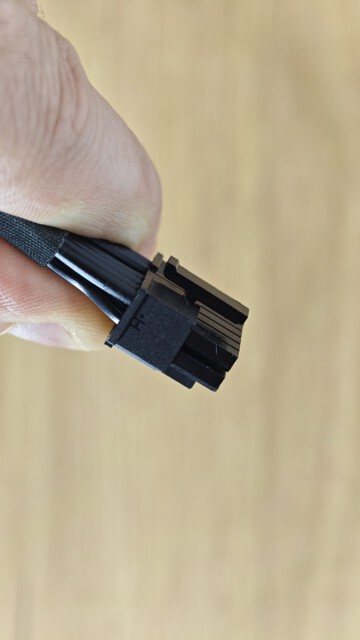

Провода:

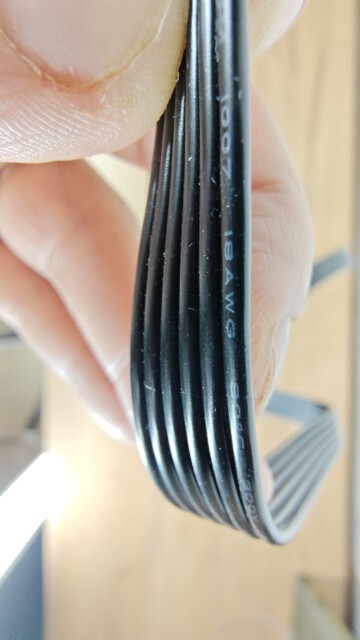

Описание	Калибр

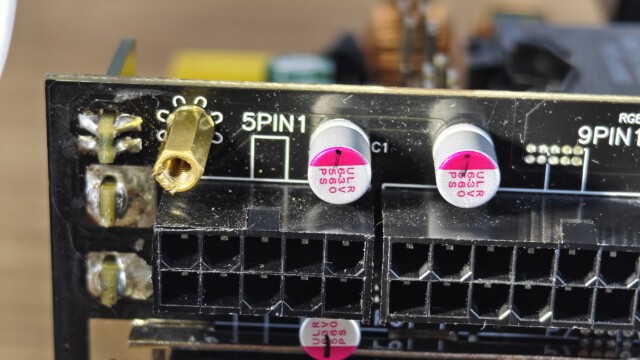

ATX Connector 20+4 pin	18AWG
PCI-E	18AWG
CPU	18AWG
MOLEX	18AWG
SATA	18AWG
12VHPWR	18-26AWG

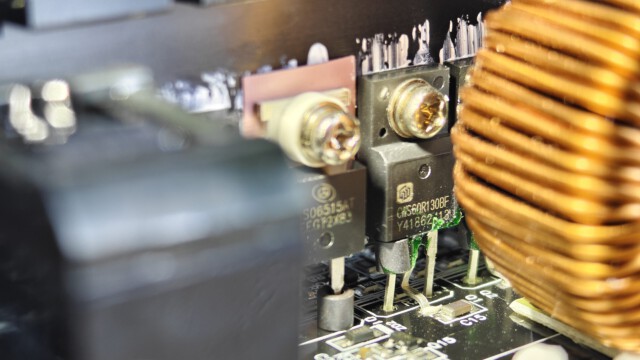

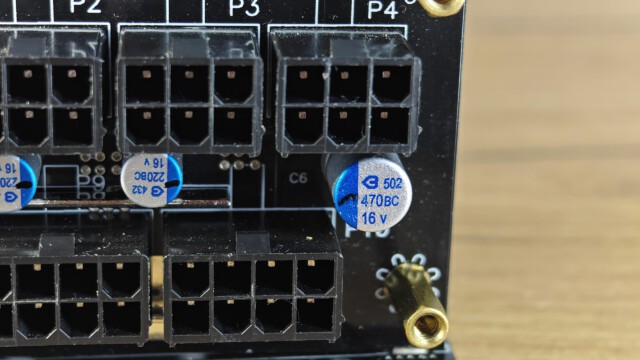

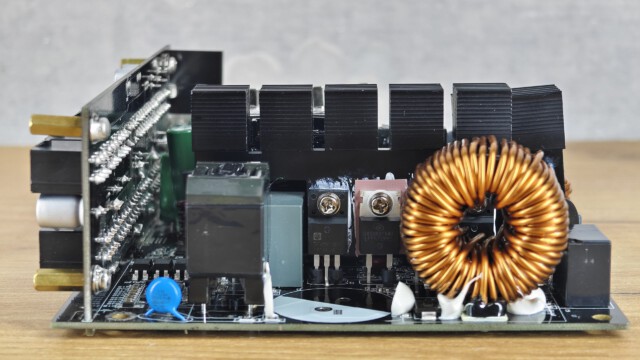

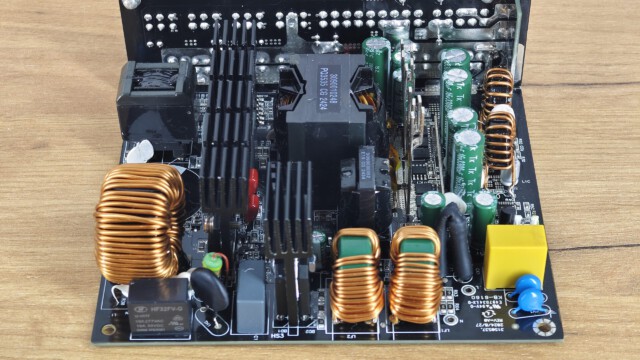

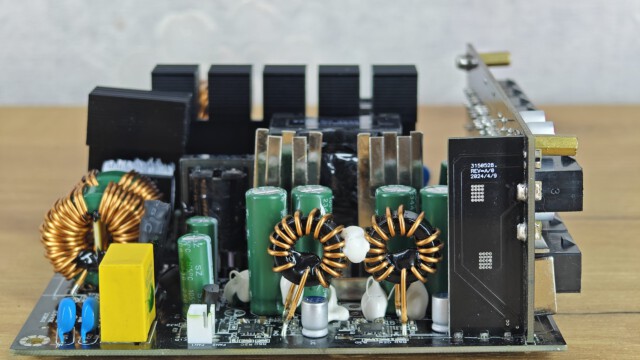

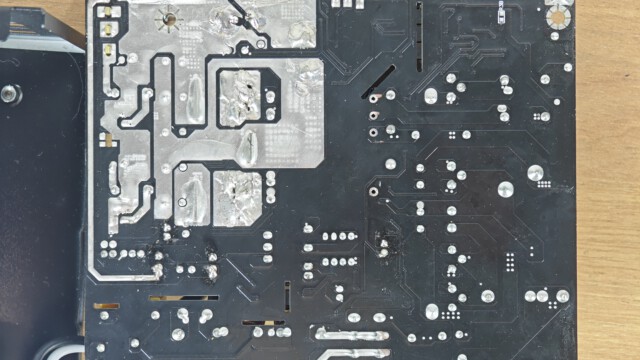

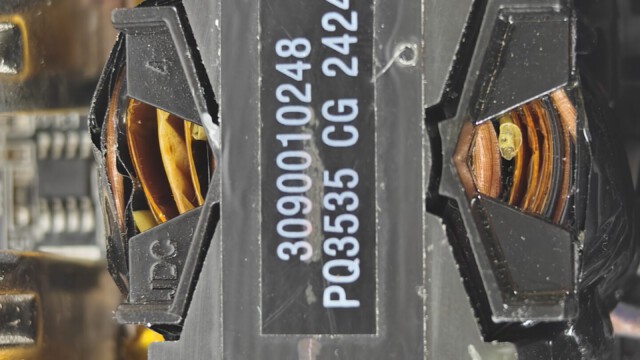

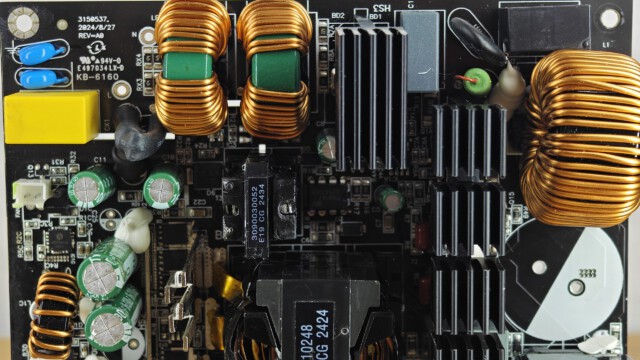

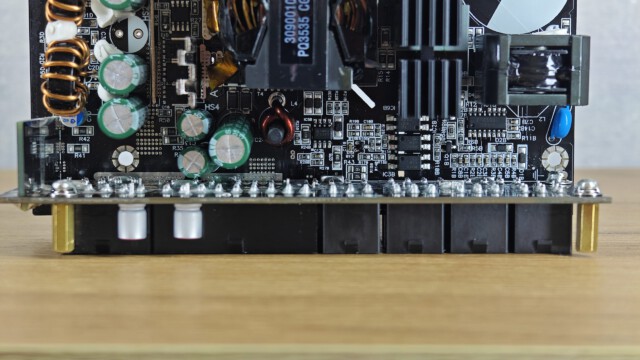

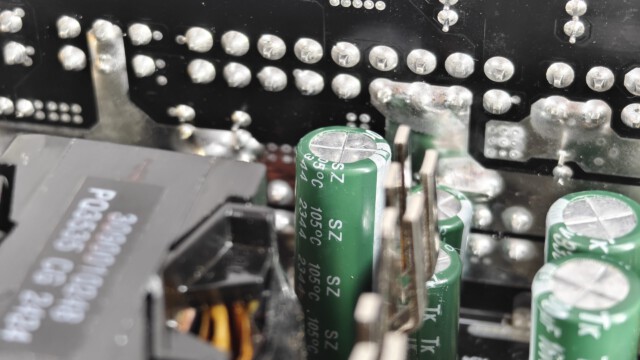

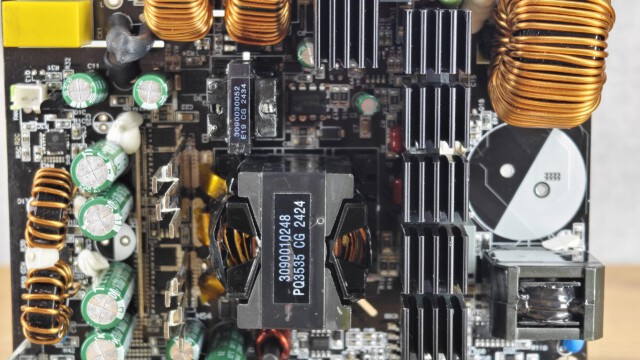

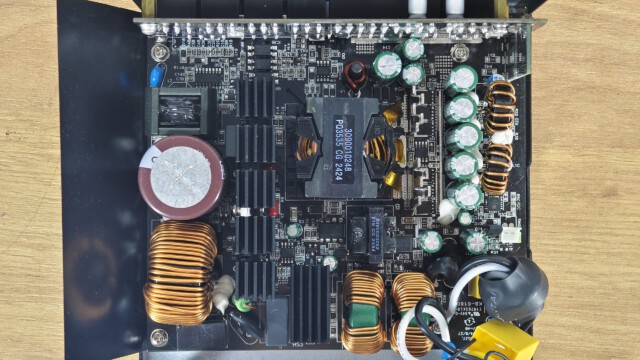

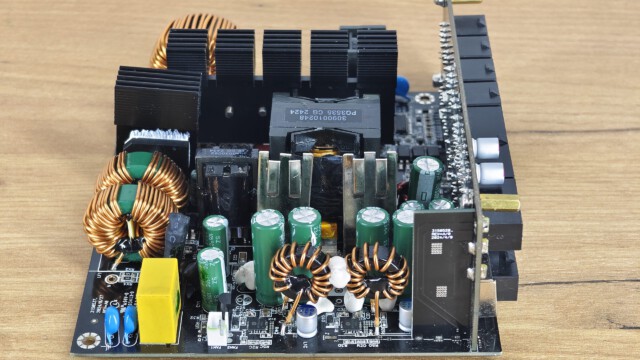

Анализ компонентов:

Manufacturer (OEM)	Meiji
Platform	3150537

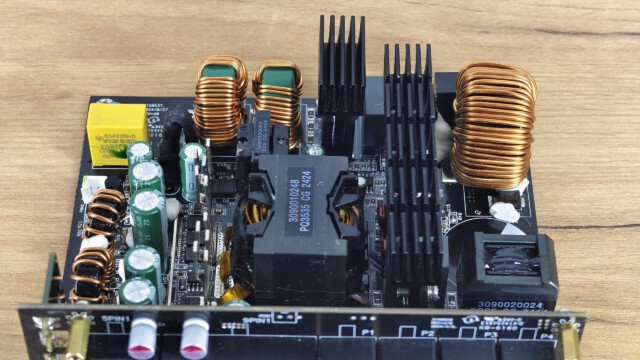

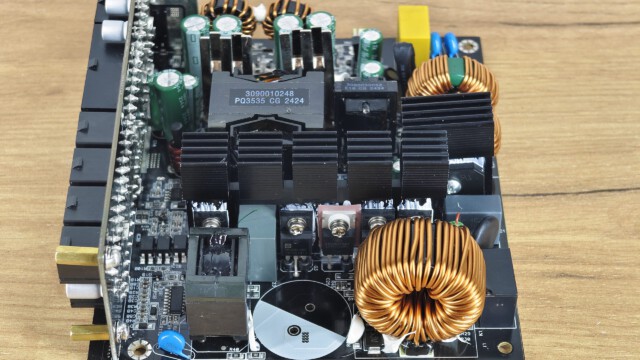

Primary Side
PCB Type	Double-Sided

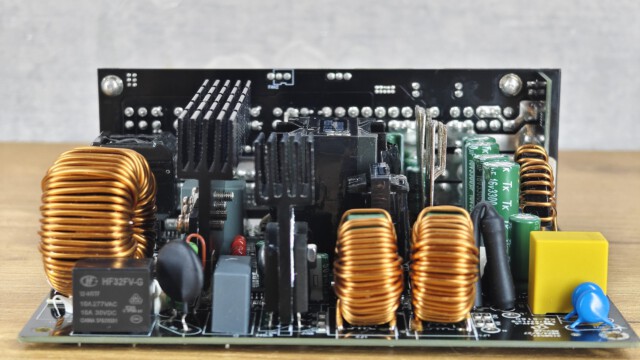

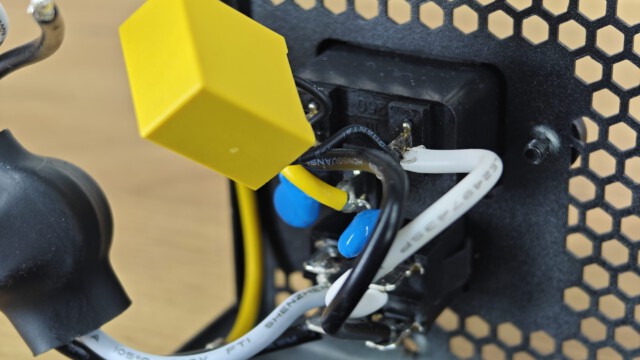

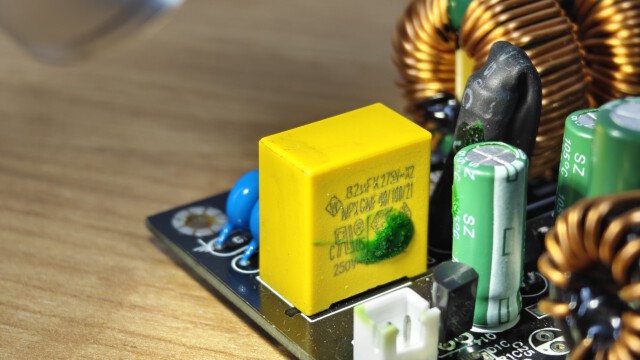

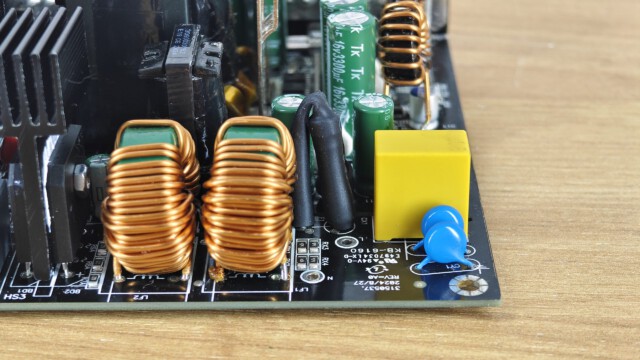

Transient Filter	4x Y caps, 2x X caps, 2x CM chokes

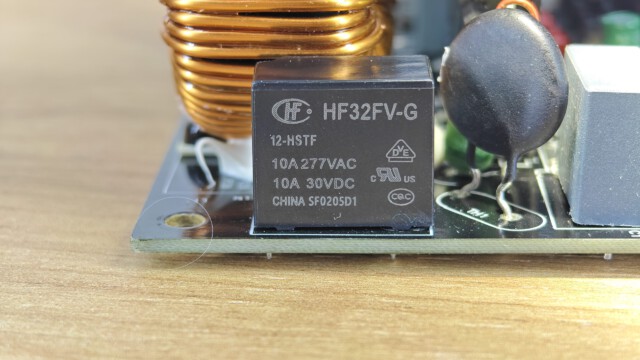

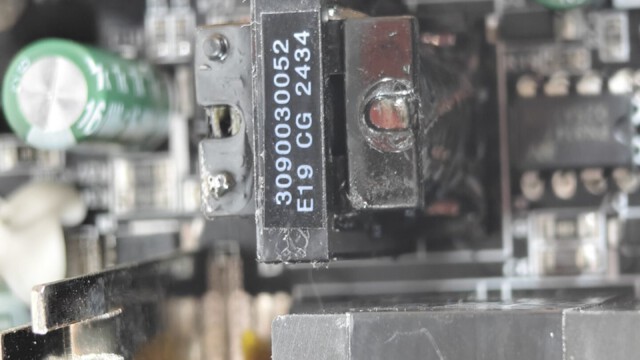

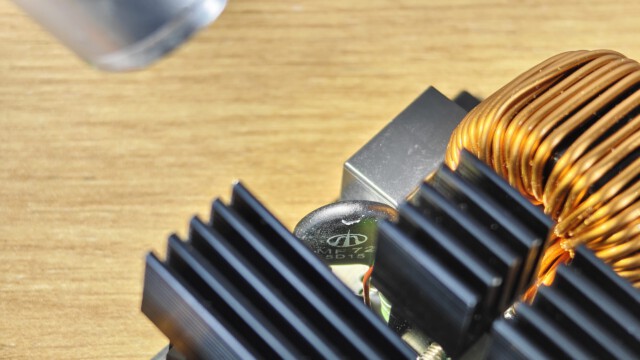

Inrush Protection	1x NTC Thermistor (5d-15) & Relay

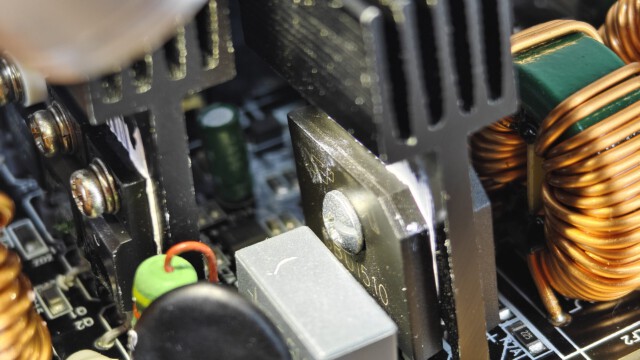

Bridge Rectifier	2x GBU1510

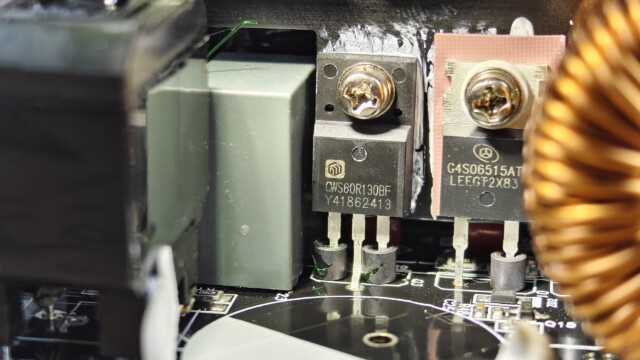

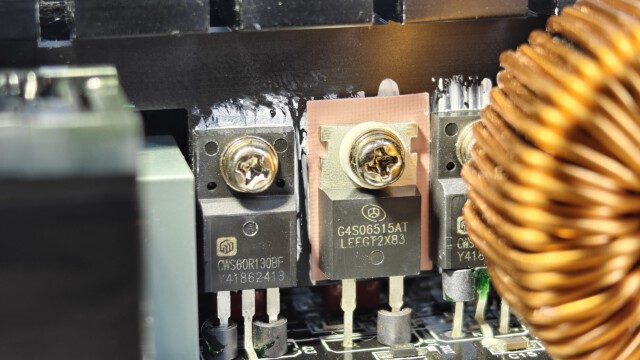

APFC Mosfet	2x Xinyuan semiconductor CWS60R130BF
APFC Boost Diode	1x Global Power Technology G4S06515AT

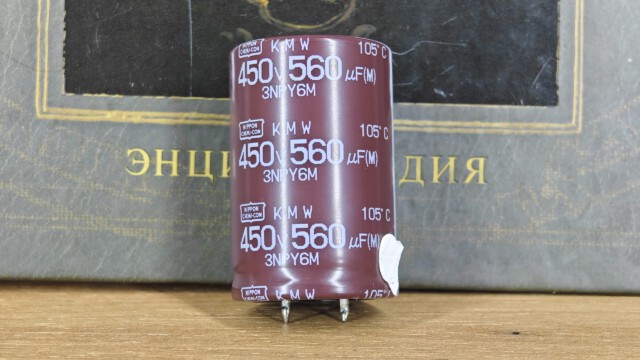

Bulk Cap	1x Nippon Chemi-con KMW(450V 560uf 105°С)
Main Switchers	2x Xinyuan semiconductor CWS60R130BF

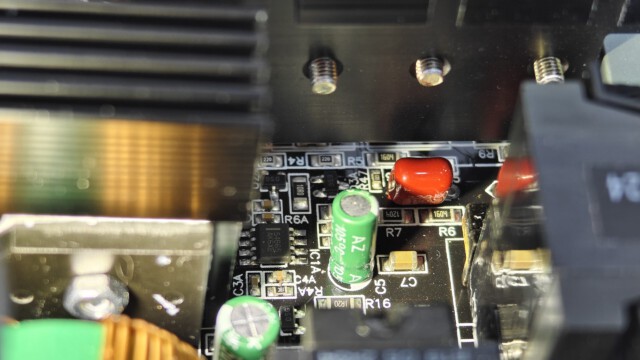

APFC Controller	On-Semiconductor NCP1654

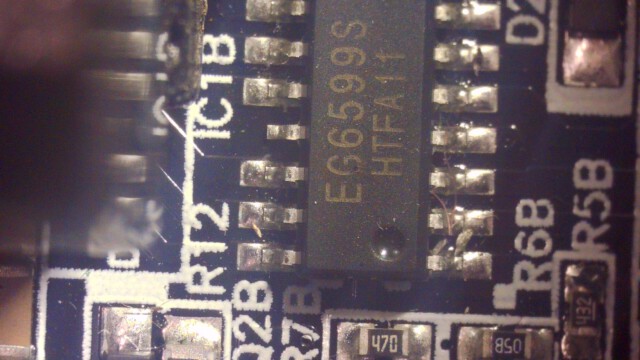

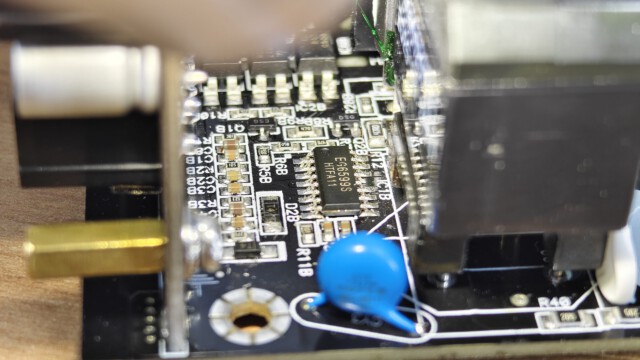

Resonant Controller	EG Micro EG6599S
Topology	Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters

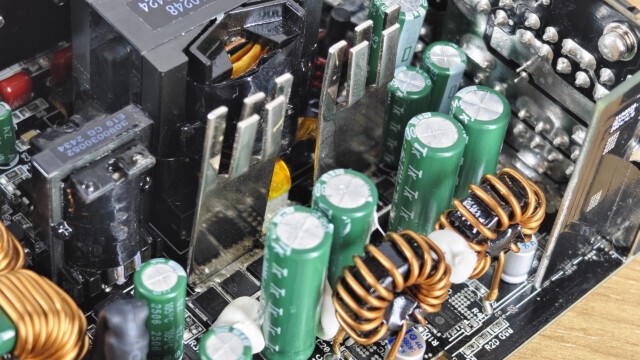

Secondary Side

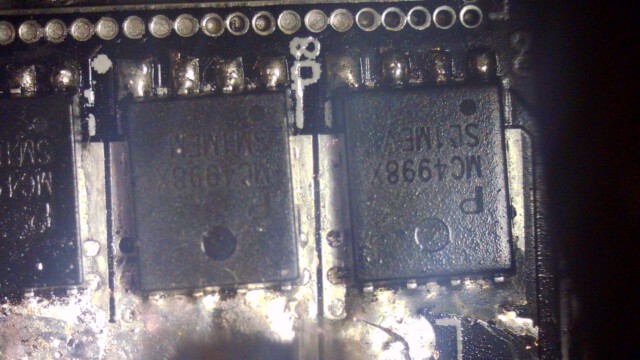

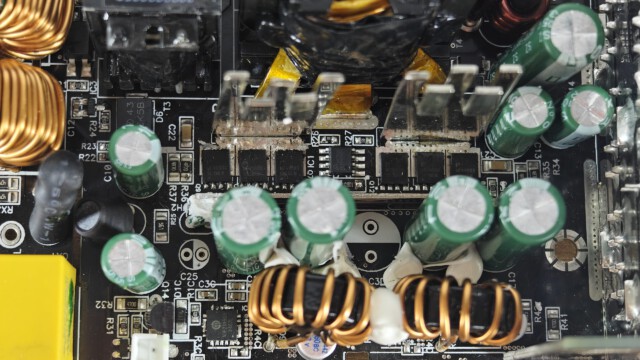

+12V MOSFETs	6x Potens semiconductor PMC4998X

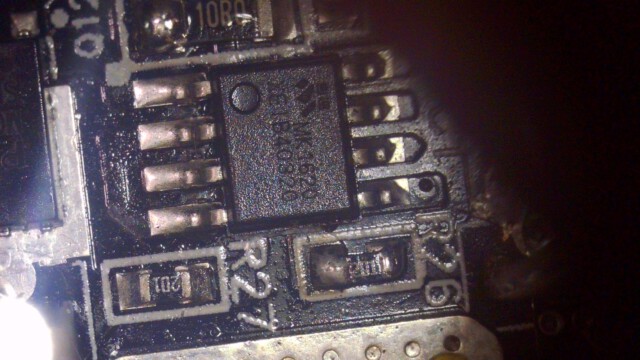

12V synchronous rectifier controller	MERAKI INTEGRATED MK1620

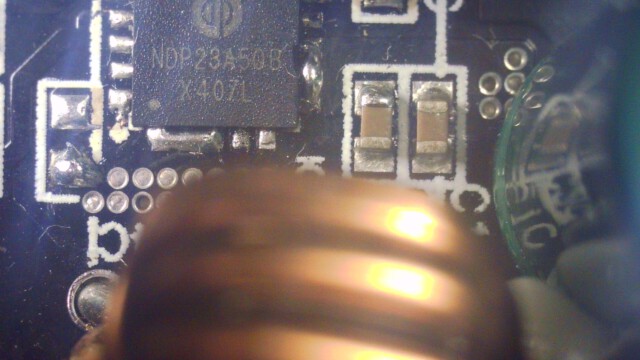

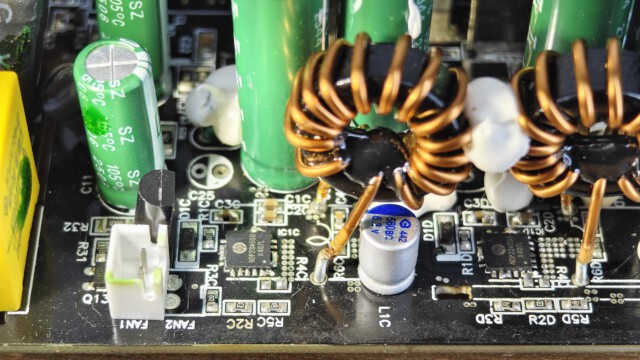

5V & 3.3V MOSFETs	2x Deep-pool microelectronics NDP23A50B

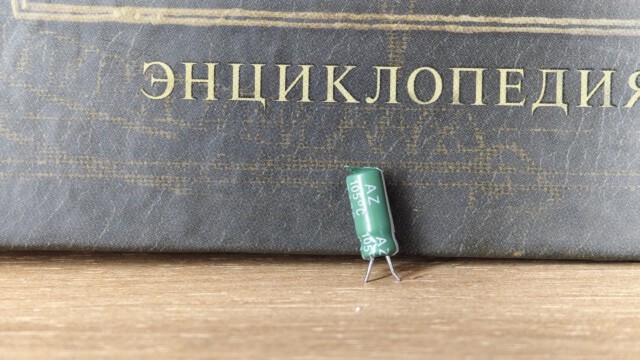

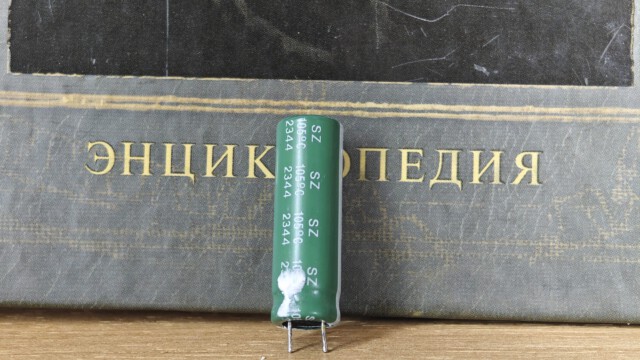

Filtering Capacitors	11x Toshin Kogyo SZ 2x Toshin Kogyo AZ Polymer: 6x Beryl BC 4x X-con ULR
Supervisor IC	UTC8313

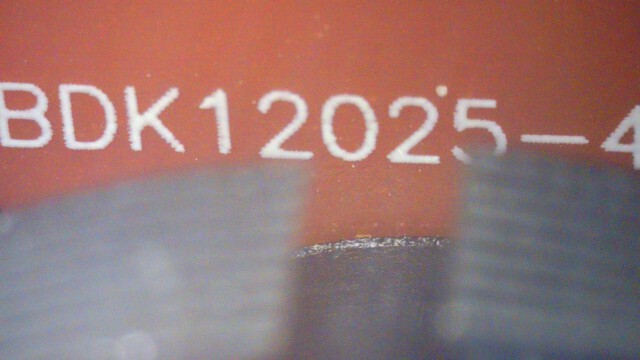

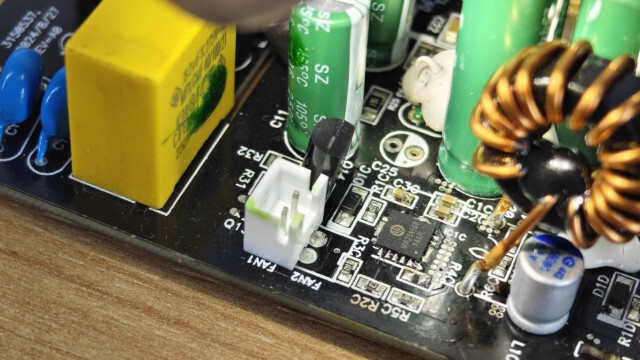

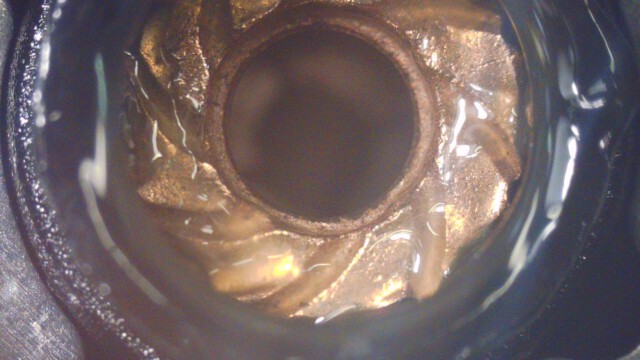

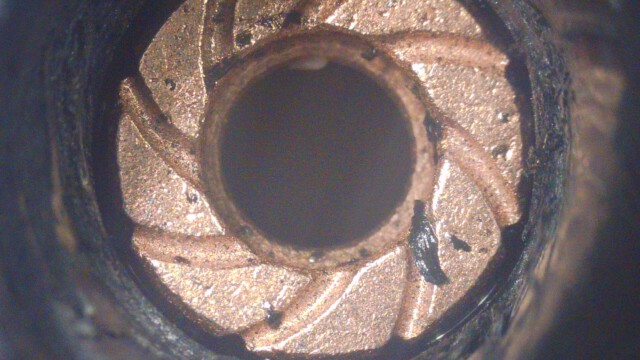

Fan Model	BOK BDH12025S (120mm, 12V, Rifle Bearing)
5VSB Circuit
Rectifier	1x Good Ark SK5B
Standby PWM Controller	Chipown PN8147

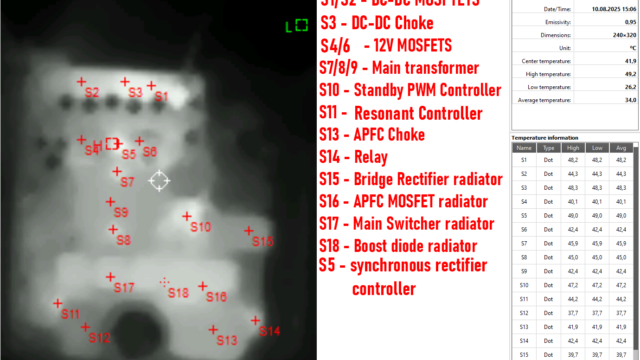

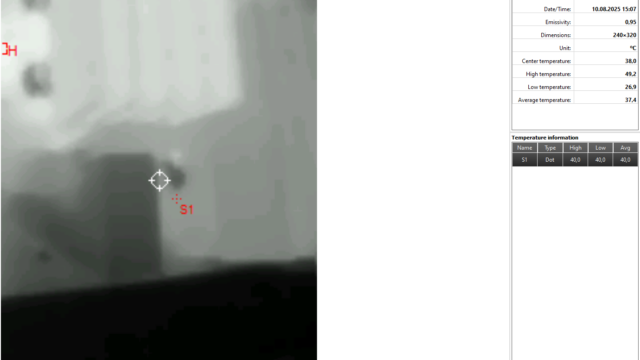

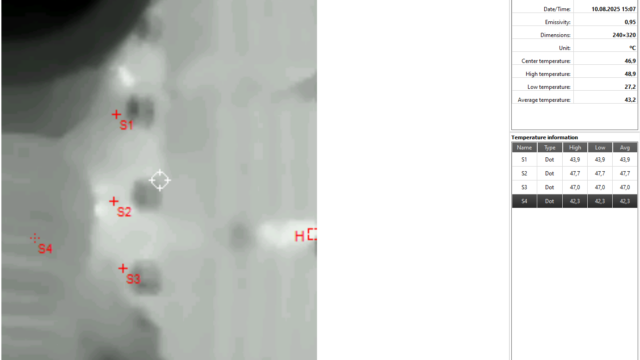

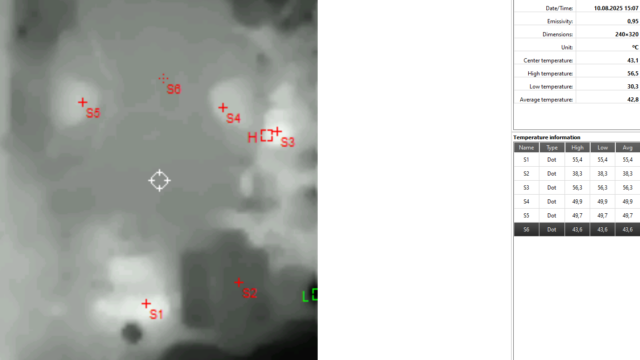

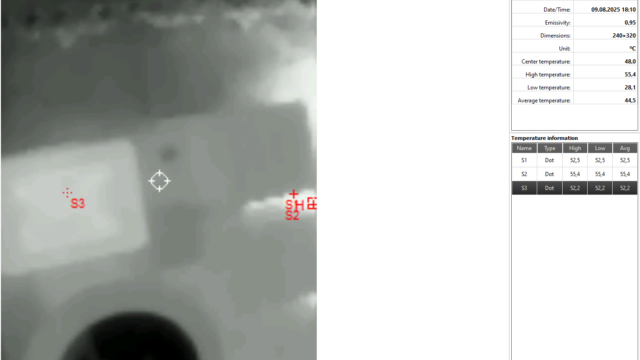

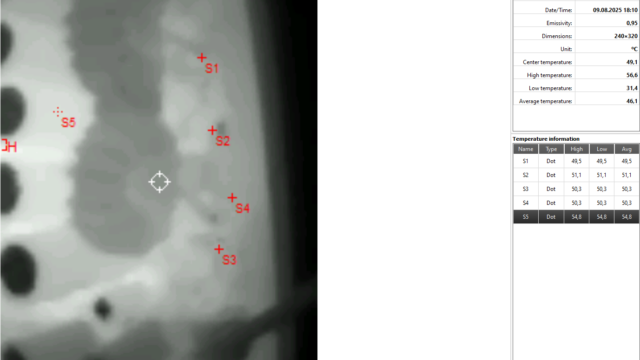

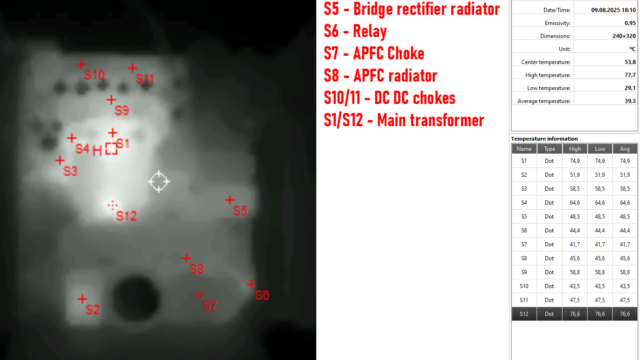

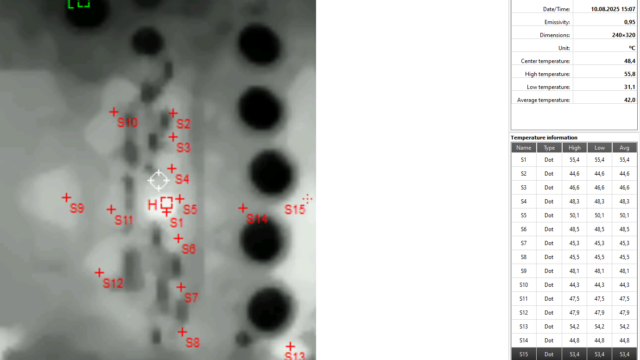

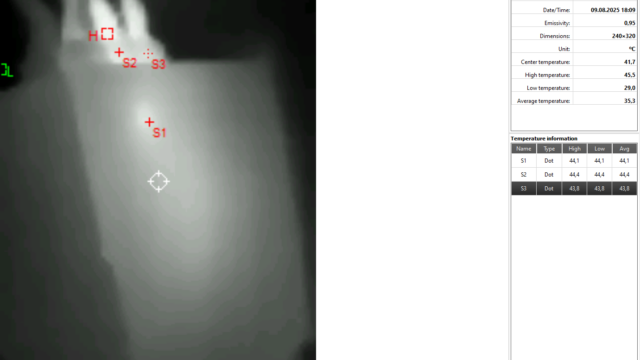

Температура при нагрузке в 150W без вентилятора:

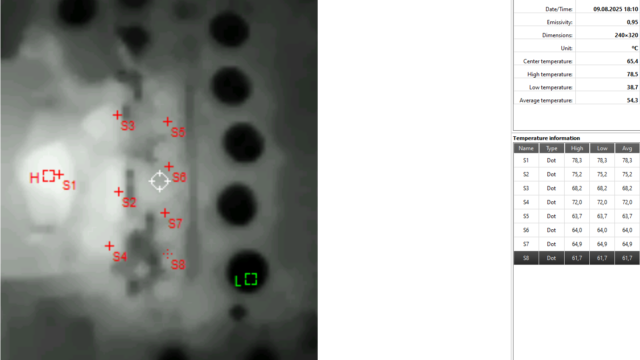

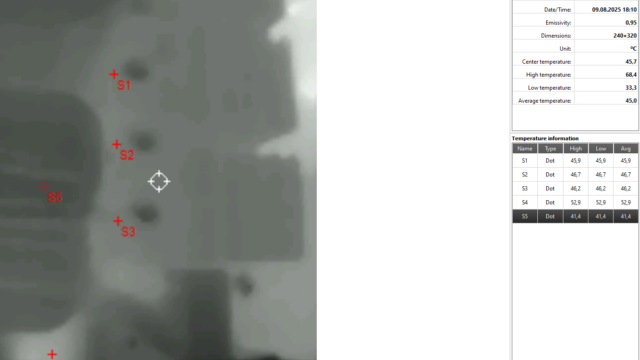

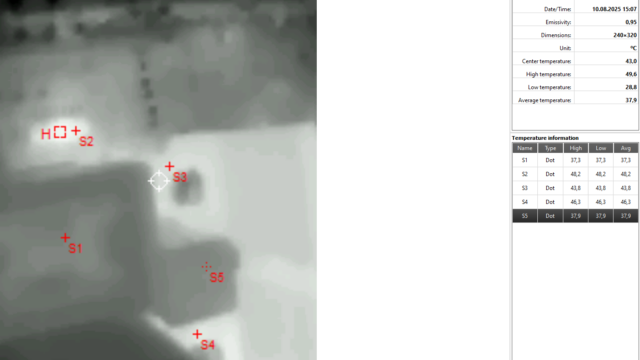

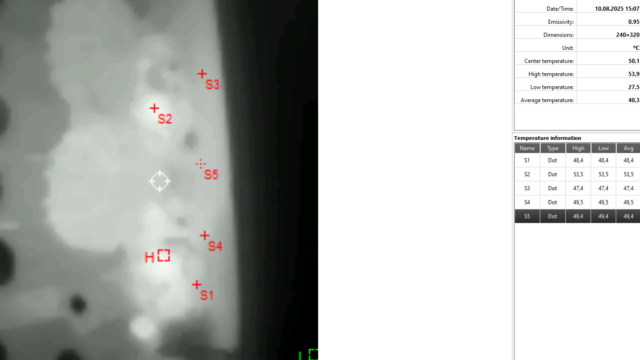

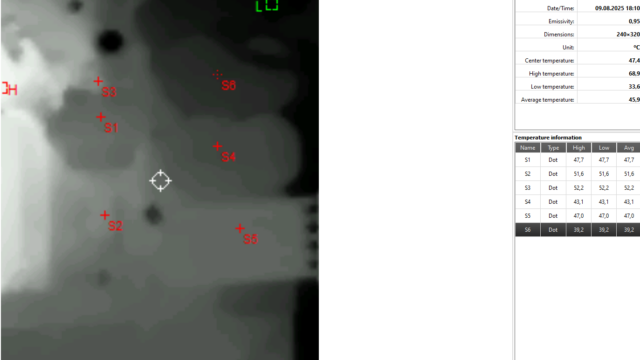

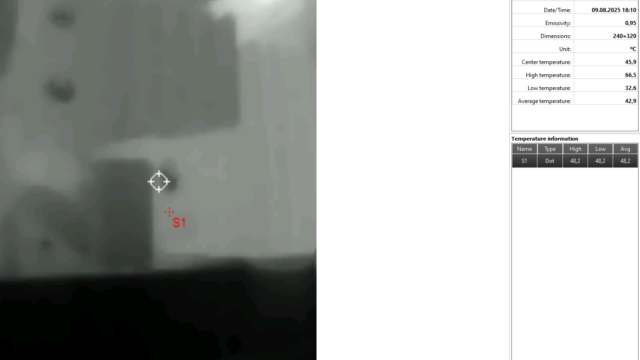

Температура при нагрузке в 100% протяжённостью в 20 минут:

Оборудование для тестирования и методика:

12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017

---

CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V

---

При тестирование нагрузки от 10% до 100%, каждые 10% добавляется по 1 амперу на 5V и 3.3V.
Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

---

Тесты Load Regulation, КПД, PF, Скорости вентилятора:

Нагрузка	12V	5V	3.3V	КПД	PF	Скорость вентилятора
10%	12.18V	5.14V	3.39V	86.23%	0,79	970
20%	12.14V	5.12V	3.38V	90.65%	0,90	1113
30%	12.11V	5.11V	3.38V	91.66%	0,94	1264
40%	12.08V	5.09V	3.37V	91.62%	0,96	1422
50%	12.05V	5.07V	3.36V	91.78%	0,97	1577
60%	12.02V	5.05V	3.35V	91.59%	0,98	1678
70%	11.99V	5.03V	3.35V	91.33%	0,98	1737
80%	11.96V	5.00V	3.34V	90.99%	0,99	1757
90%	11.92V	4.98V	3.32V	90.46%	0,99	1756
100%	11.88V	4.96V	3.32V	89.81%	0,99	1758
CL1	12.15V	4.94V	3.34V	80.55%	0,89	1733
CL2	FAIL	FAIL	FAIL	FAIL	FAIL	FAIL
CL3	FAIL	FAIL	FAIL	FAIL	FAIL	FAIL
CL4	11.89V	5.09V	3.35V	90.65%	0,99	1778
20W	12.22V	5.15V	3.40V	72.58%	0,53	884
40W	12.21V	5.15V	3.40V	79.62%	0,68	932
60W	12.19V	5.14V	3.39V	84.96%	0,75	985
80W	12.16V	5.14V	3.39V	86.79%	0,80	1017

Тесты пульсаций:

Нагрузка	12V	5V	3.3V
10%	16 mV	12.40 mV	6 mV
20%	16.80 mV	11.20 mV	6.40 mV
30%	19.20 mV	14.40 mV	7.20 mV
40%	24 mV	14.60 mV	8 mV
50%	24.8 mV	15.20 mV	8.80 mV
60%	32.80 mV	16 mV	9.60 mV
70%	47.20 mV	17.60 mV	10.40 mV
80%	63.20 mV	19 mV	11.80 mV
90%	75.20 mV	21.60 mV	12.80 mV
100%	79.20 mV	23.20 mV	14.40 mV
CL1	17.60 mV	13 mV	11.20 mV
CL2	FAIL	FAIL	FAIL
CL3	FAIL	FAIL	FAIL
CL4	76.60 mV	21.80 mV	12 mV

Последнее обновление 19 сентября, 2025
