Обзор и тестирование блока питания Thermalright TR-SG 750W

Наш видеообзор этого блока питания:

https://youtu.be/BLD1seyDhPY

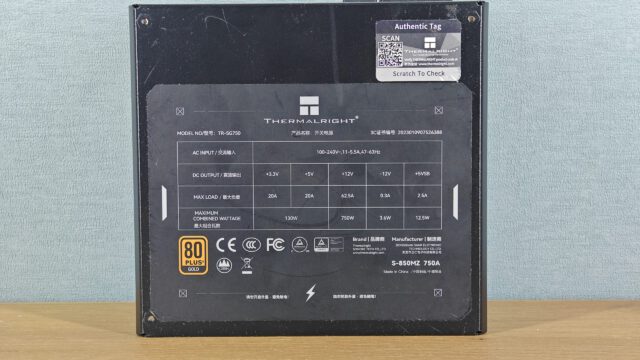

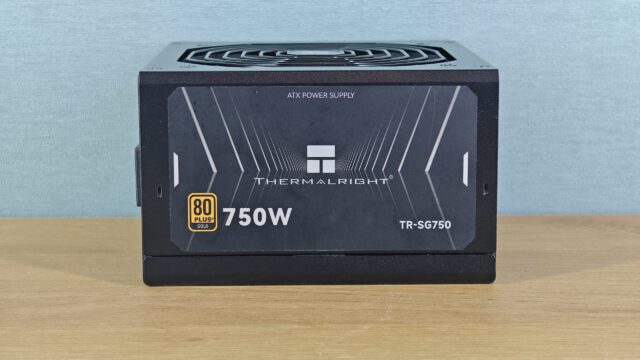

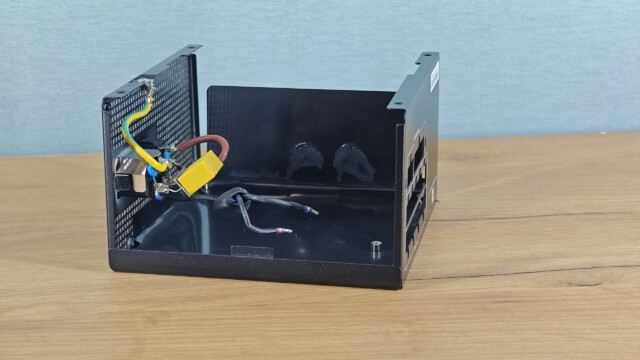

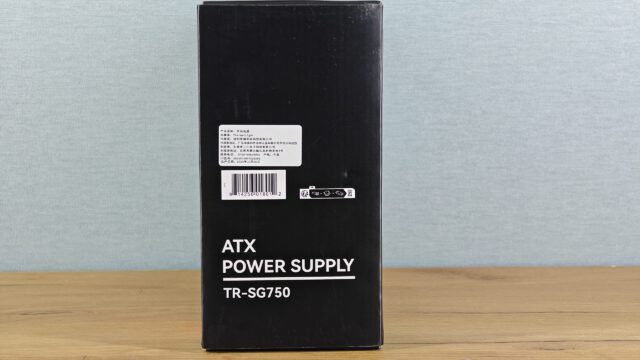

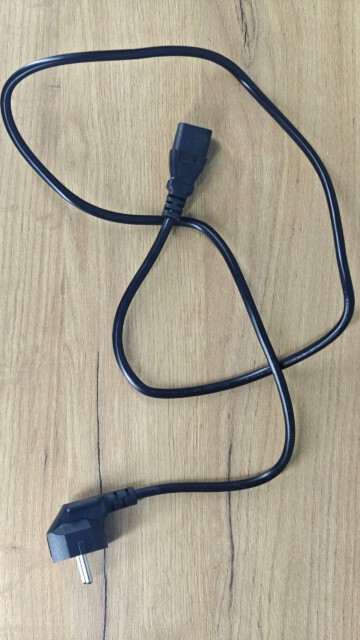

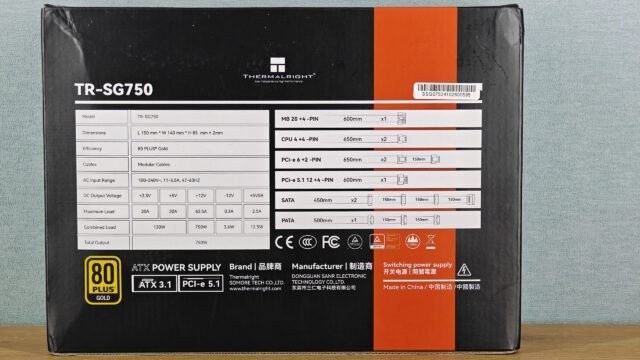

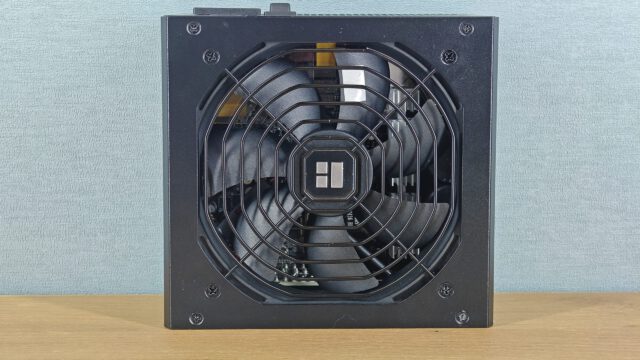

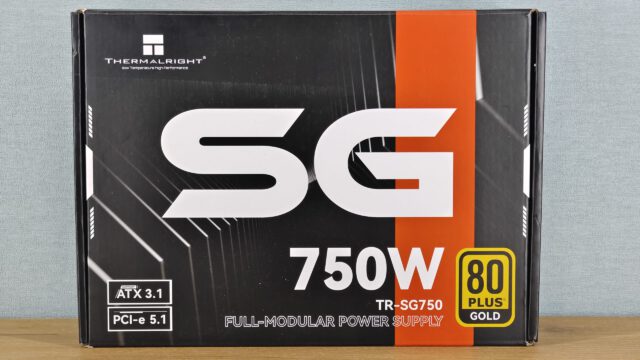

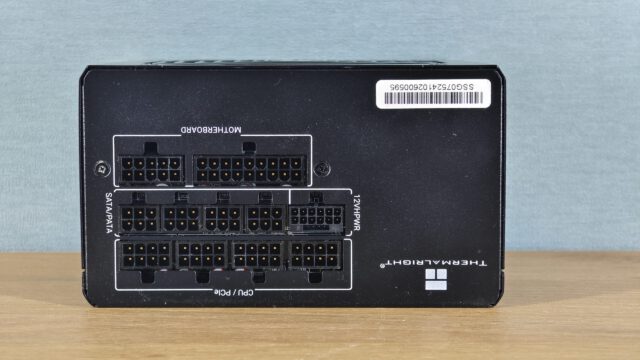

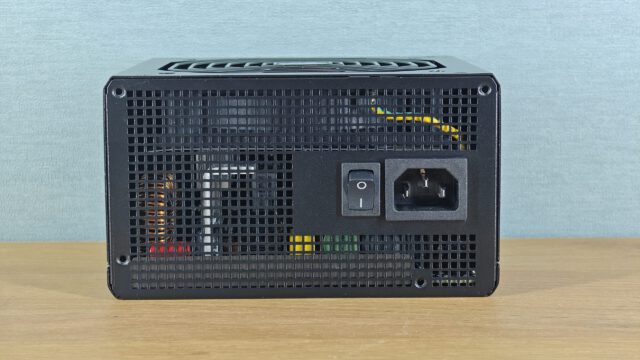

Коробка и внешний вид:

1из3

1из5

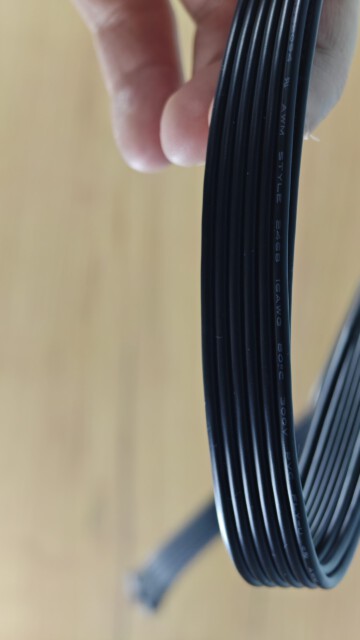

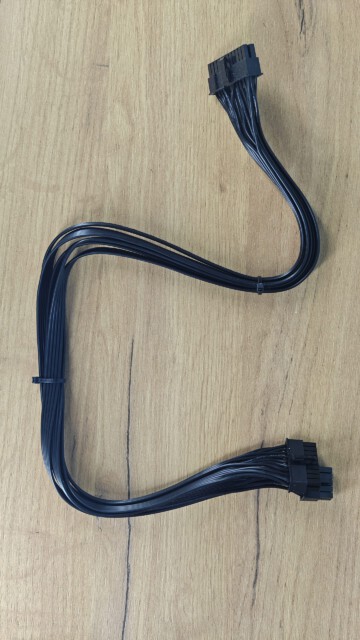

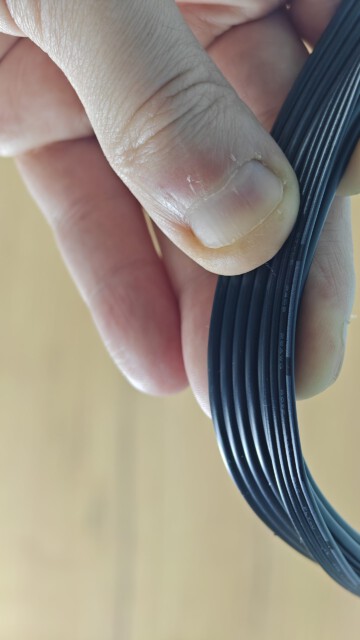

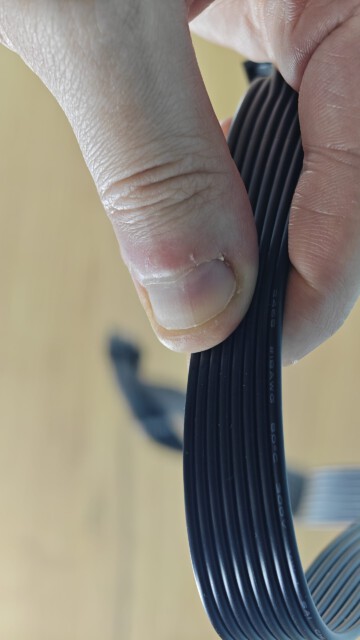

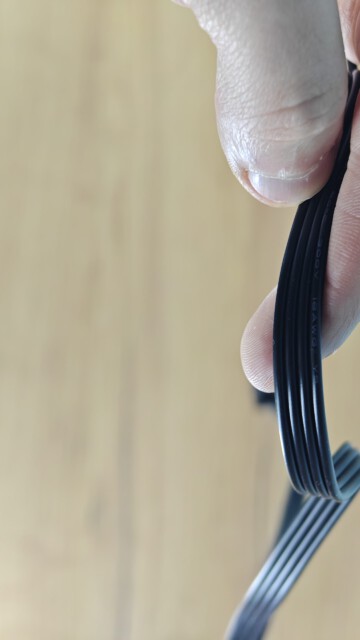

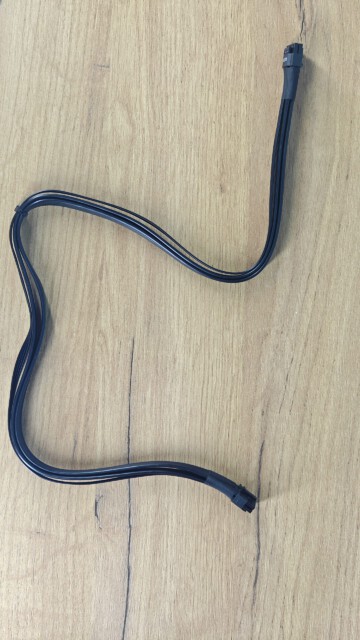

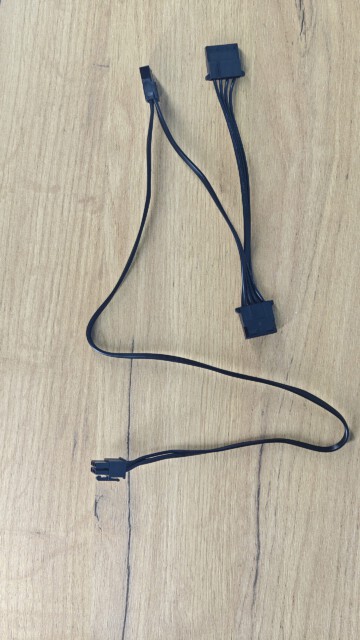

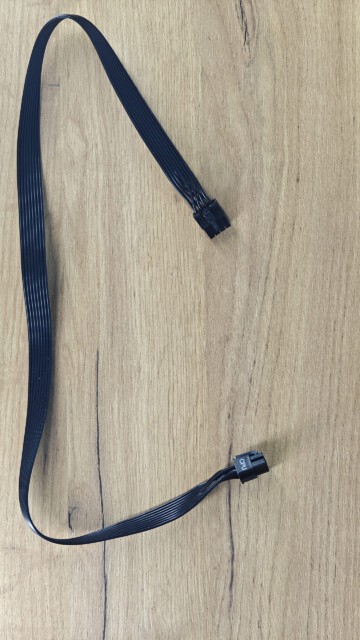

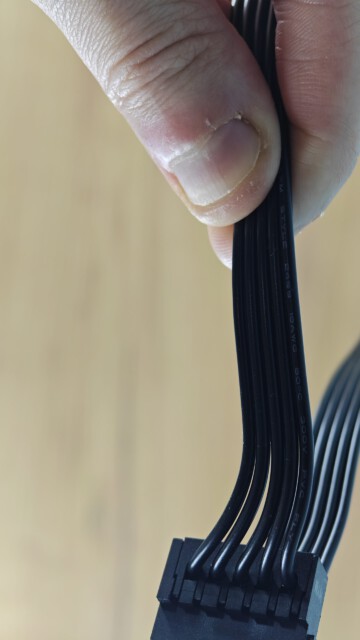

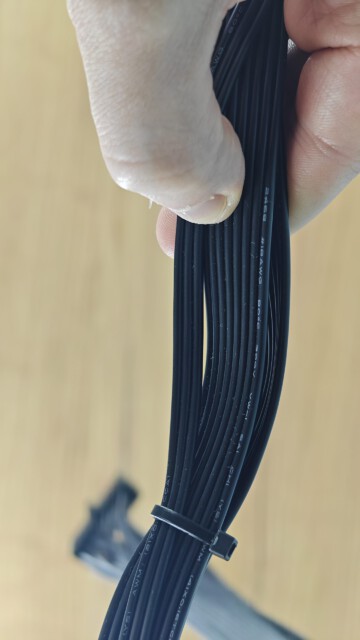

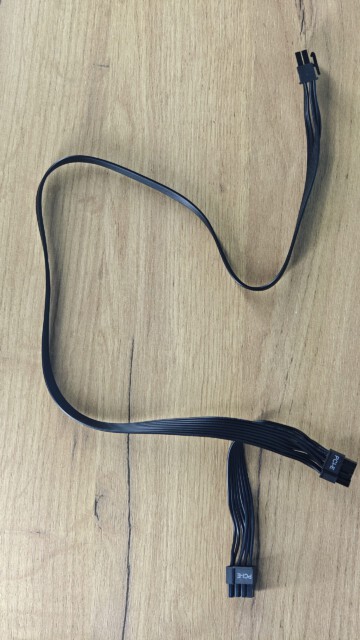

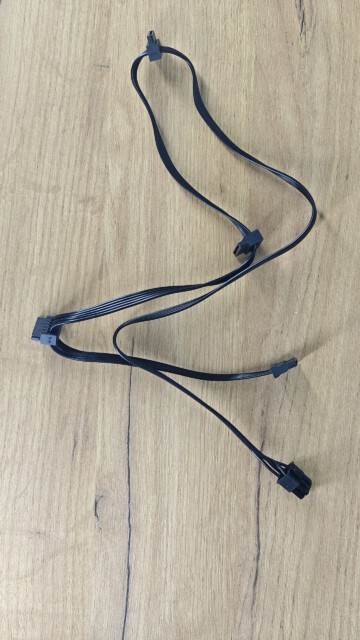

Описание	Калибр
ATX Connector 20+4 pin	18AWG
PCI-E	18AWG

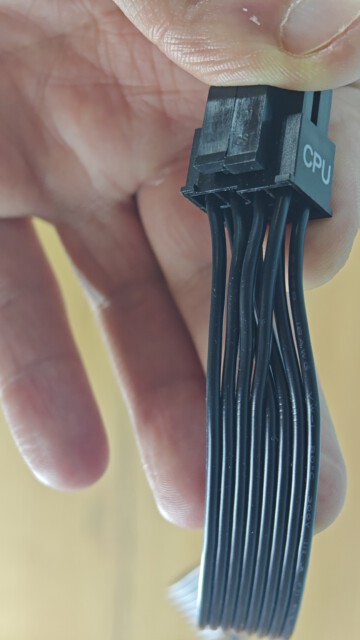

CPU	18AWG
MOLEX	18AWG
SATA	18AWG
12VHPWR	16-26AWG

1из14

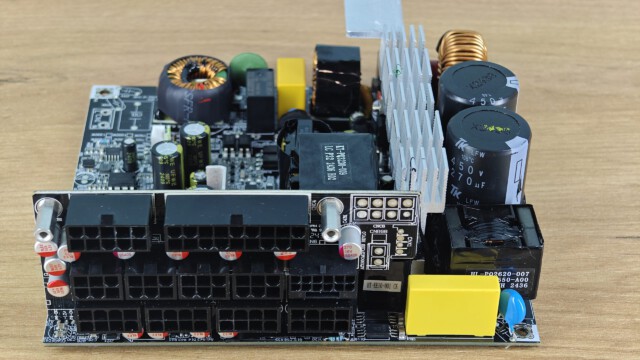

Manufacturer (OEM)	SANR

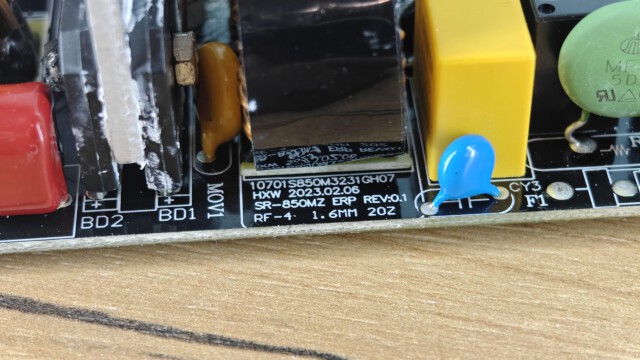

Platform	SR-850MZ ERP REV:0.1

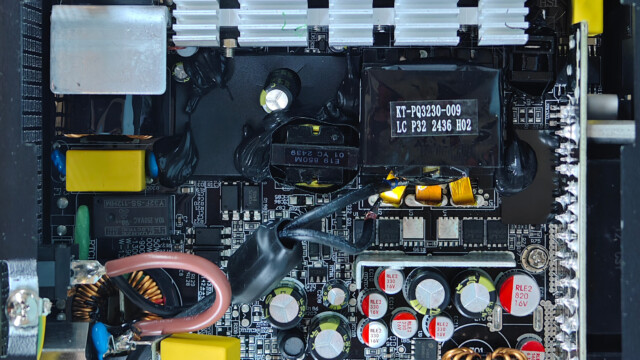

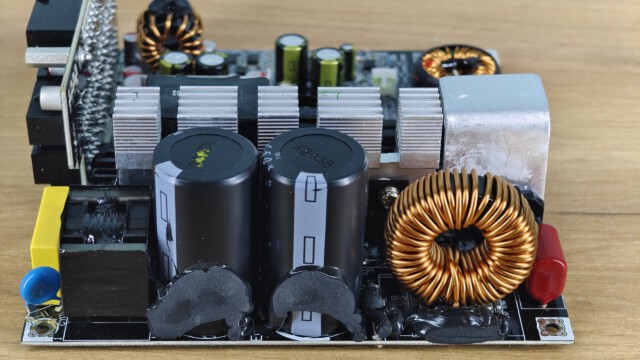

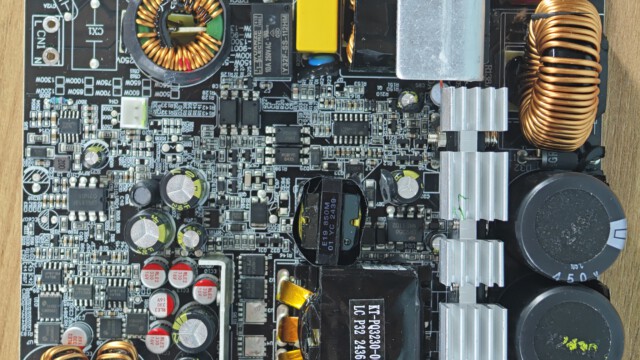

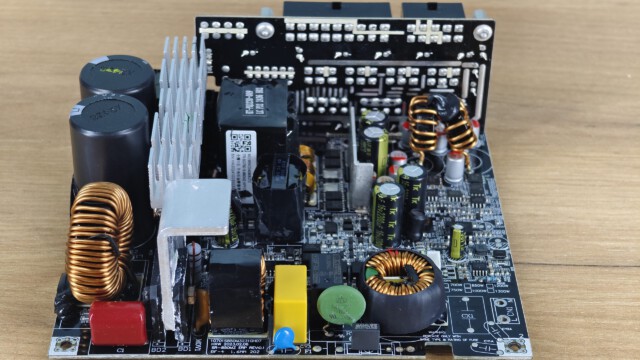

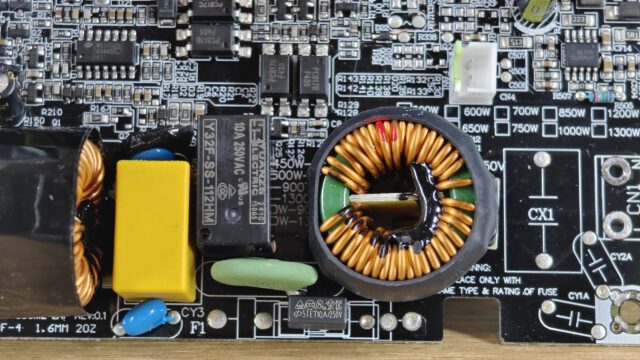

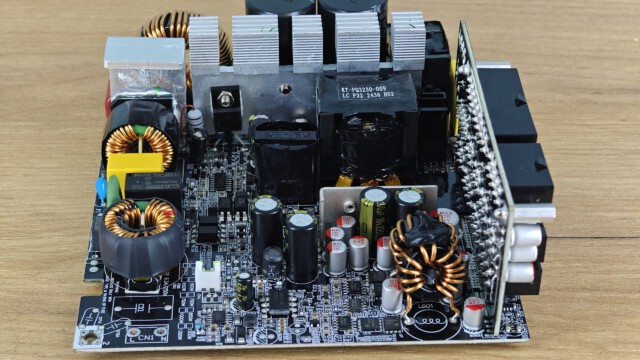

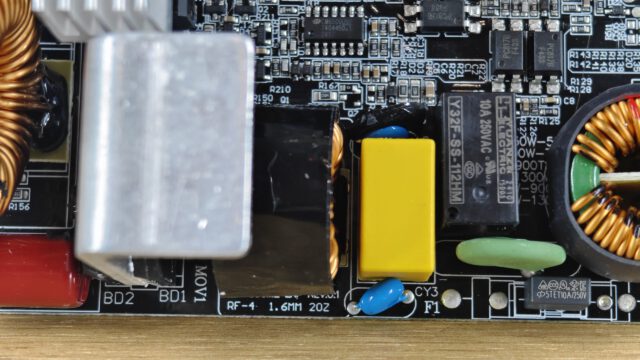

Primary Side
PCB Type	Double-Sided

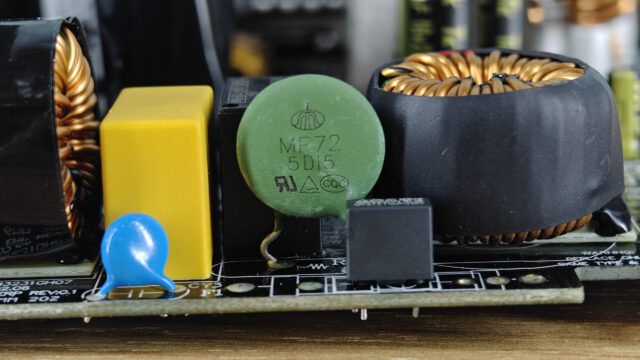

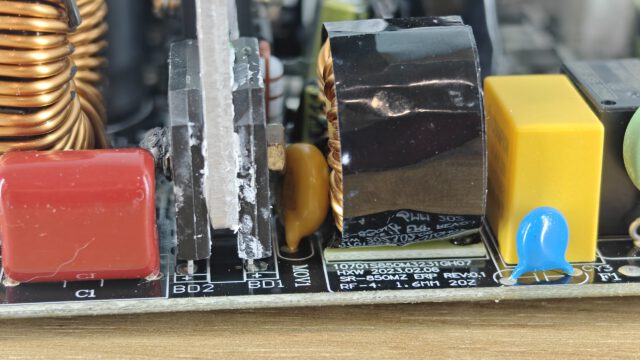

Transient Filter	4x Y caps, 2x X caps, 2x CM chokes, 1x MOV
Inrush Protection	NTC Thermistor & Relay
Bridge Rectifier	2x GBU 806

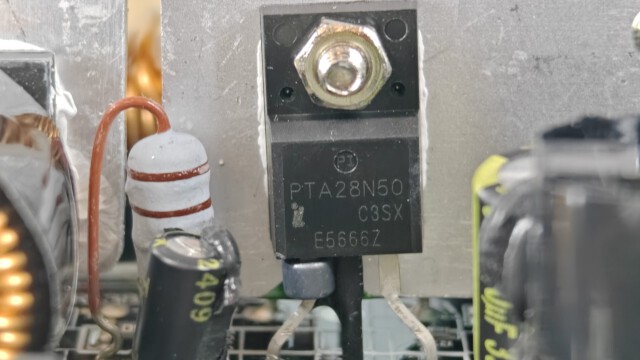

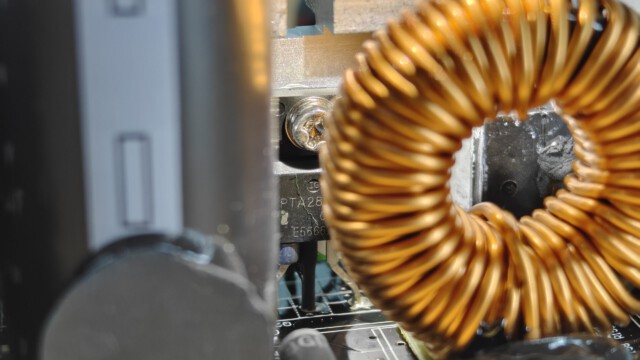

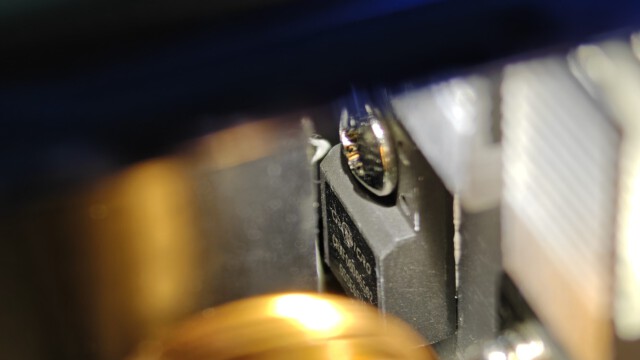

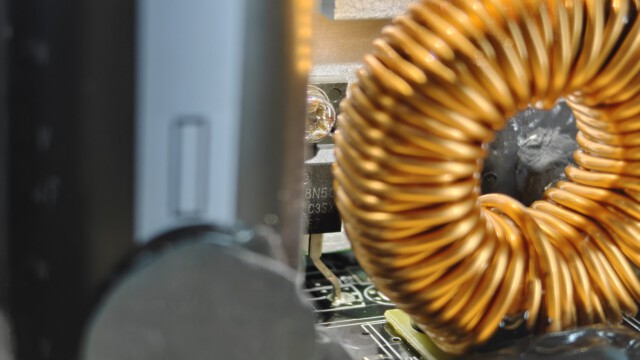

APFC Mosfet	2x PIP Semiconductor PTA28N50

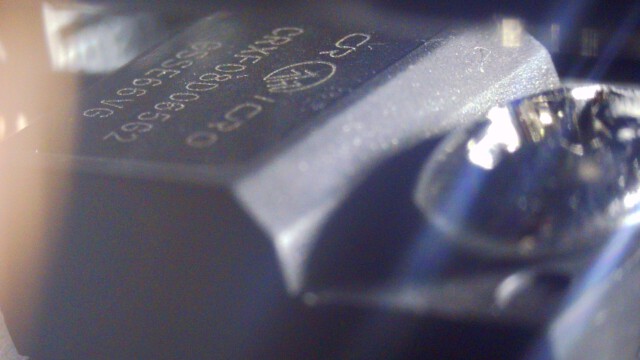

APFC Boost Diode	1x crmicro CRXF08D065G2
Bulk Cap	2x Toshin Kogyo LFW (450V 270uf 105°С)

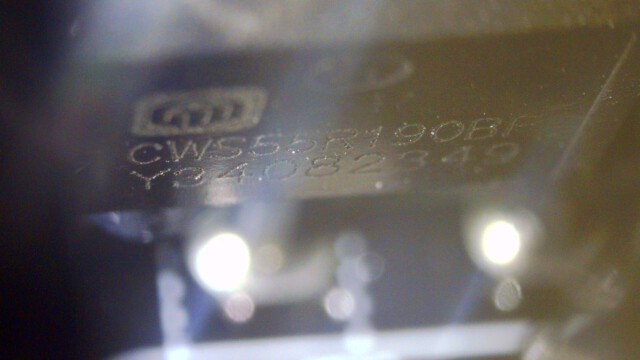

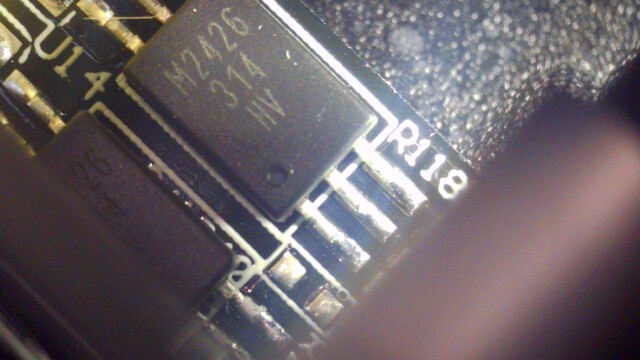

Main Switchers	2x Xinyuan Semiconductor CWS55R190BF + Оптопары с драйвером 2x 314

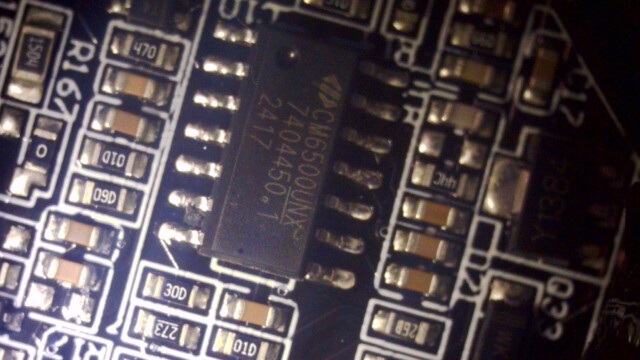

APFC Controller	Champion CM6500UNX

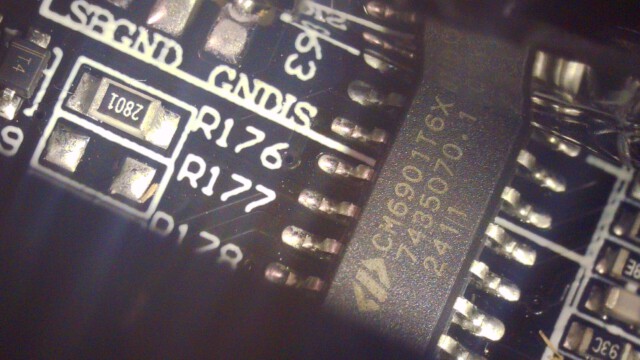

Resonant Controller	Champion CU6901T6X
Topology	Primary side: APFC, Half-Bridge & LLC converter Secondary side: Synchronous Rectification & DC-DC converters

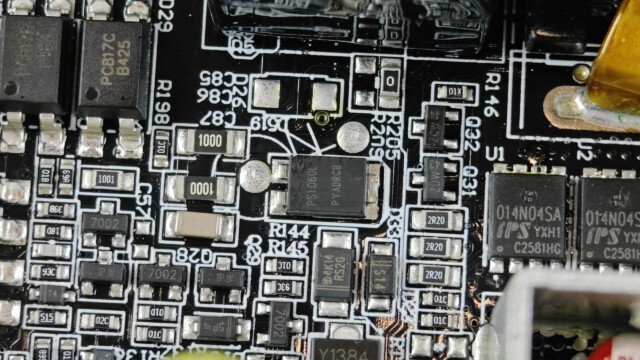

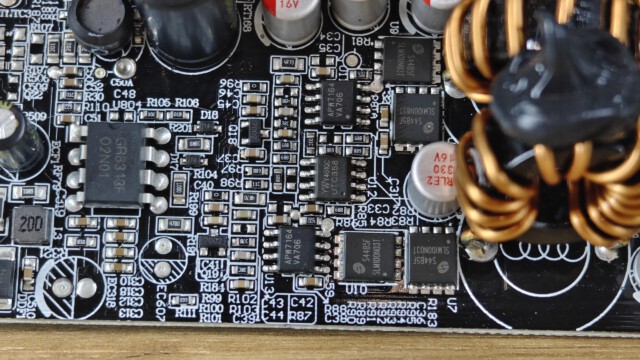

Secondary Side

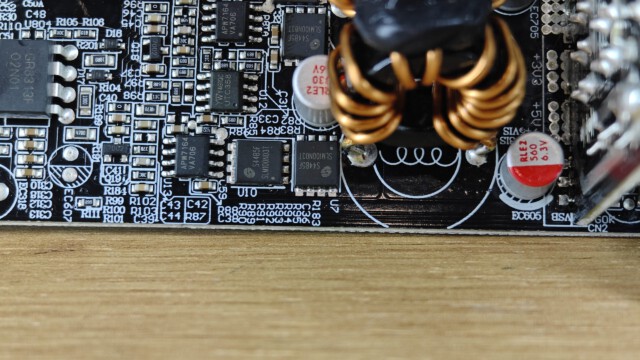

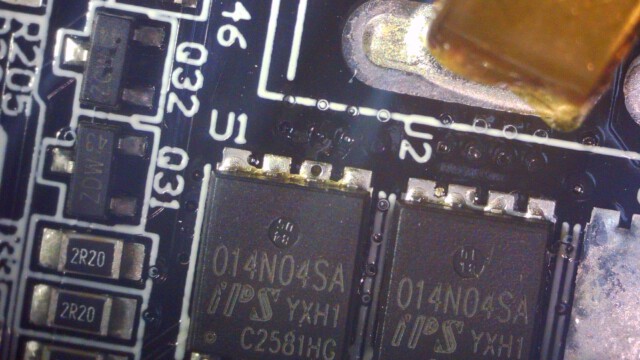

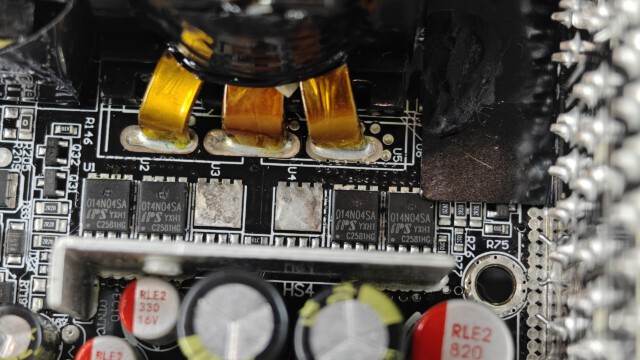

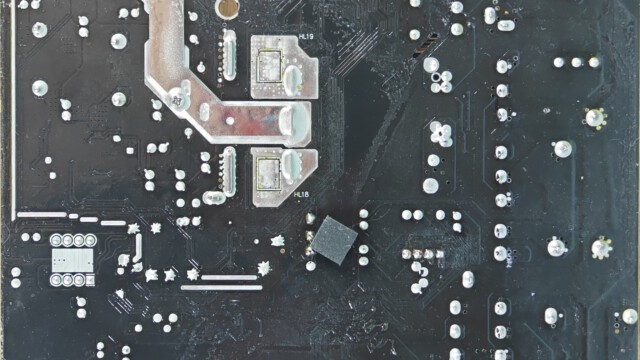

+12V MOSFETs	4x InPower Semiconductor FTG014N04SA

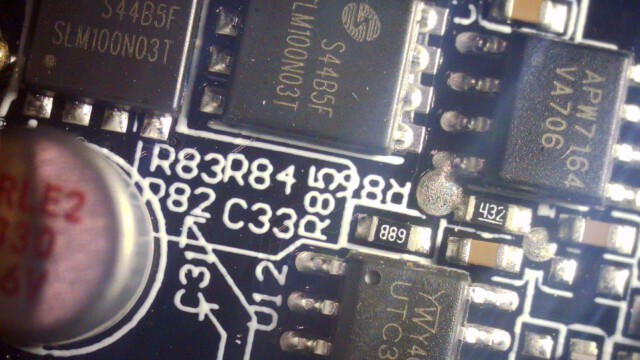

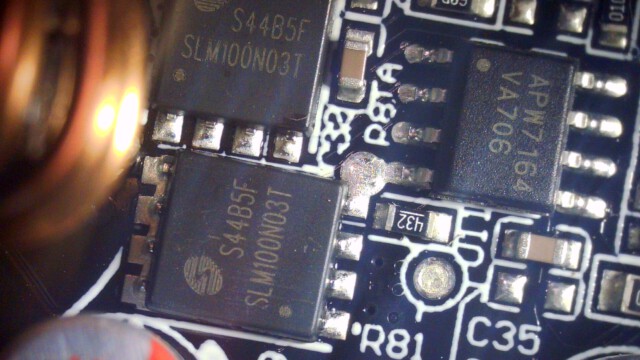

5V & 3.3V MOSFETs	4x MSemitek Semiconductor SLM100N03T
PWM Controller	2x ANPEC APW7164

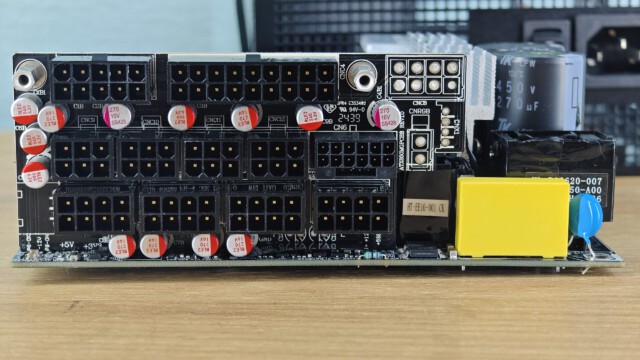

Filtering Capacitors	9x Toshin Kogyo UFWE 21x Ruilong Electronics E2 2x YANGZHOU POSITIONING (yzpst) SS

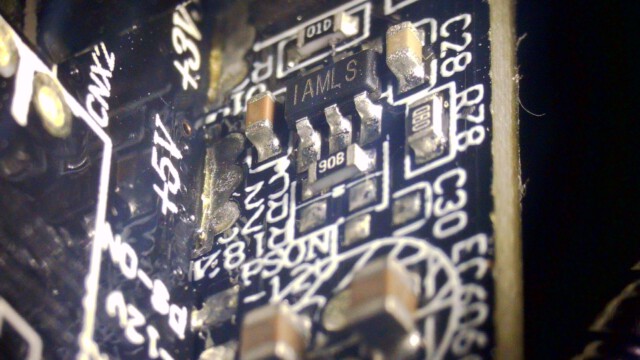

Supervisor IC	GR8313F

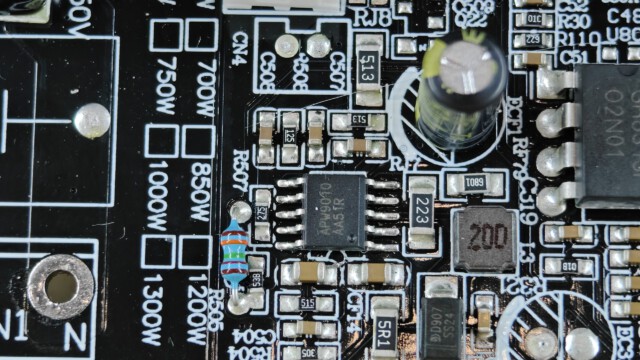

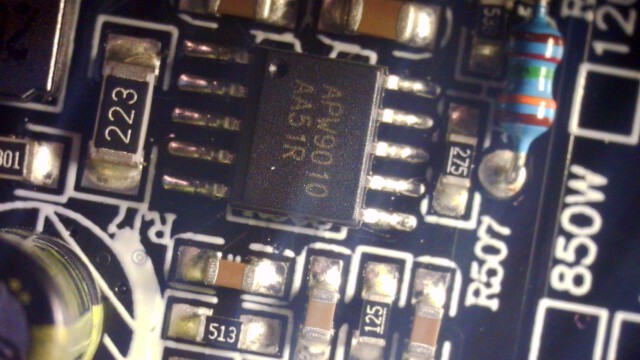

Fan Controller	APW9010 + терморезистор

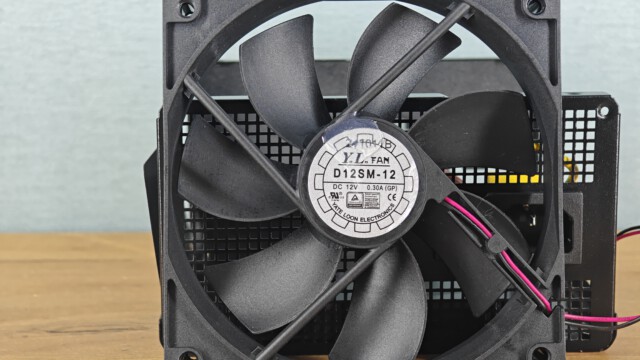

Fan Model	Yate Loon D12SH-12 (120mm, 12V, 0.30A, Rifle Bearing)
5VSB Circuit
Rectifier	1x SBR PS1060L

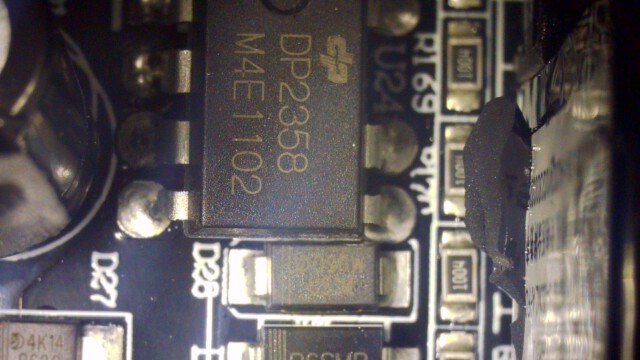

Standby PWM Controller	Developer Microelectronics DP2358

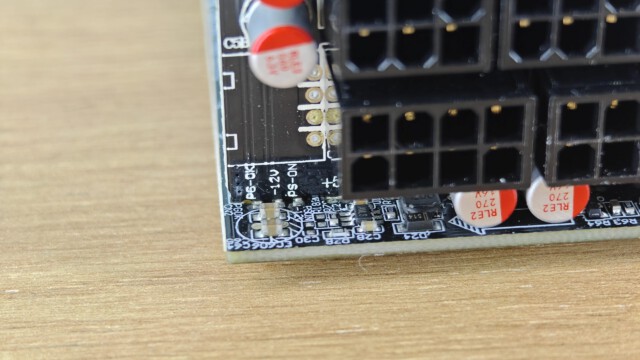

-12 Circuit	?

1из11

1из4

1из8

1из2

1из6

1из3

1из4

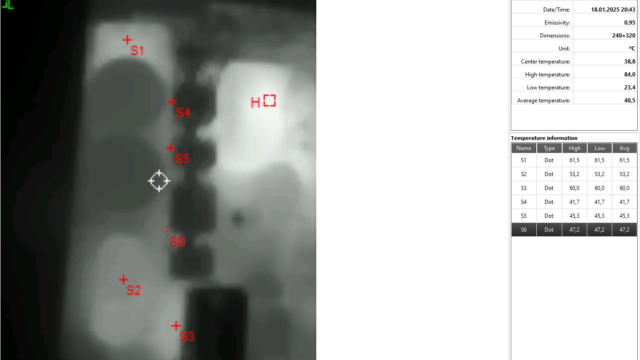

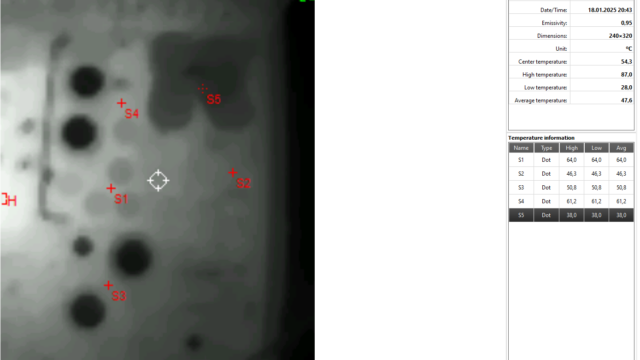

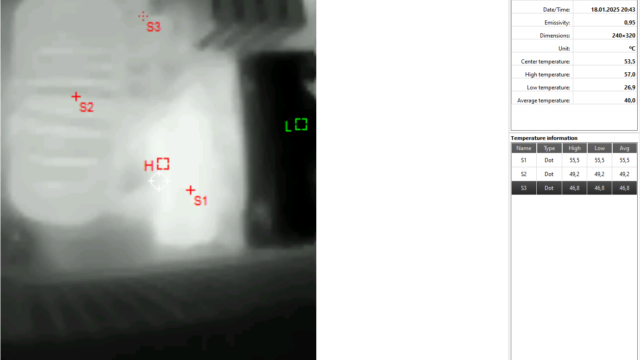

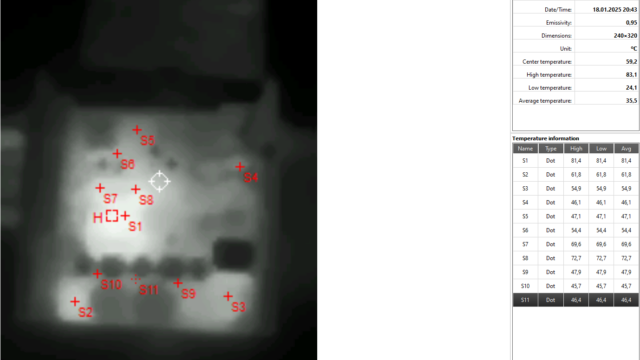

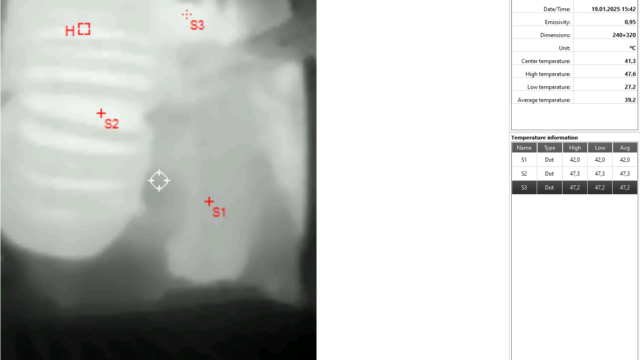

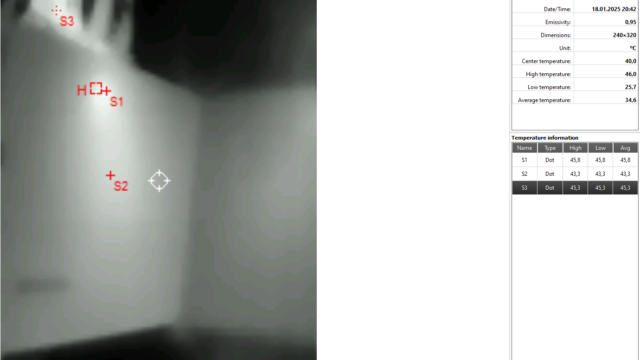

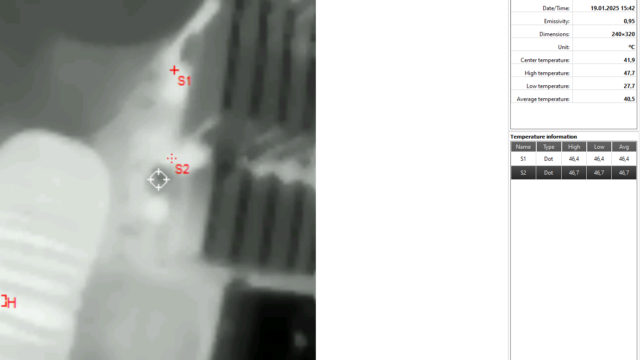

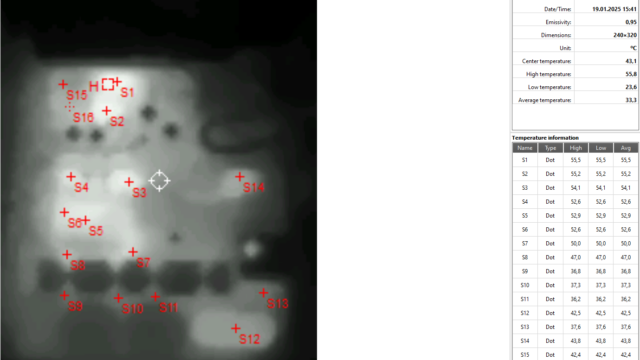

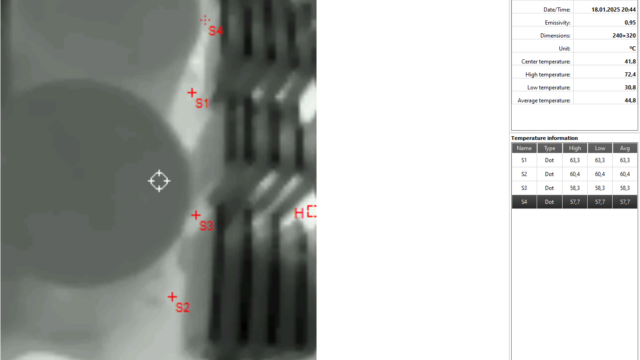

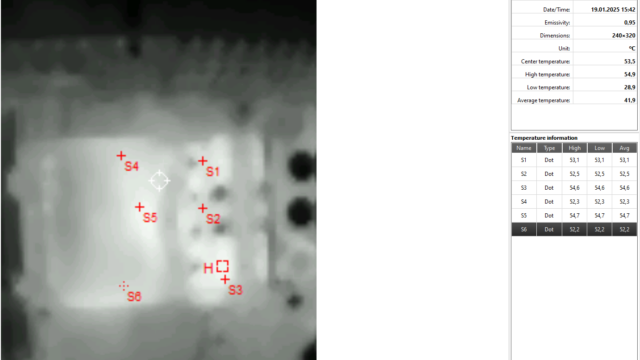

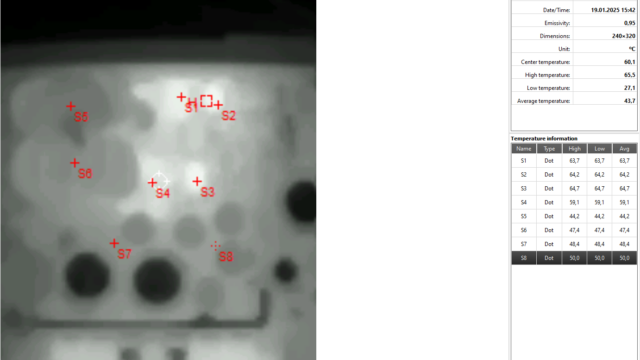

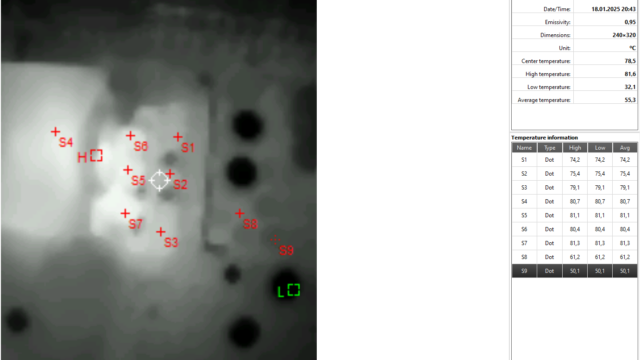

Температура при нагрузке в 150W без вентилятора:

1из5

1из7

Оборудование для тестирования и методика:

12v — 3x East Tester ET5410+
3.3v — Atorch DL24MP
5v — Atorch DL24MP
Осциллограф — OWON SDS1104
Тахометр — ТЕХМЕТР ЦТ-1 ( он же DT2234C+)
Нагрузки коммутируются с блоком питания через отдельную плату с разъёмами для разных видов замеров.
Ваттметр — Atorch S1
Мультиметр — Актаком АММ-1017

CL1 — комбинированная максимальная нагрузка 5V и 3.3V
CL2 — полностью нагружается 5V
CL3 — максимально нагружается 3.3V
CL4 — максимально нагружается 12V

При тестирование нагрузки от 10% до 100%, каждые 10% добавляется по 1 амперу на 5V и 3.3V.
Тесты при низкой нагрузке:
20W — 5V и 3.3V нагружаются на 0.5A каждая
40W — 5V и 3.3V нагружаются на 0.7A каждая
60W — 5V и 3.3V нагружаются на 0.9A каждая
80W — 5V и 3.3V нагружаются на 1A каждая
Вся остальная нагрузка ложится на 12V

Тесты Load Regulation, КПД, PF, Скорости вентилятора:

Нагрузка	12V	5V	3.3V	КПД	PF	Скорость вентилятора
10%	12.03V	5.08V	3.32V	87.71%	0,78	0-840
20%	12.03V	5.07V	3.32V	91.34%	0,91	0-840
30%	12.02V	5.06V	3.31V	92.20%	0,95	0-840
40%	12.02V	5.05V	3.30V	92.01%	0,97	0-840
50%	12.01V	5.05V	3.30V	92.19%	0,98	848
60%	12.00V	5.04V	3.29V	91.97%	0,99	850
70%	12.00V	5.03V	3.28V	91.67%	0,99	873
80%	12.00V	5.02V	3.27V	90.71%	~1	1022
90%	11.99V	5.01V	3.27V	90.14%	~1	1114
100%	11.98V	5.00V	3.26V	89.44%	~1	1276

CL1	12.04V	4.94V	3.21V	82.78%	0,90	842
CL2	—	—	—	—	—	—
CL3	—	—	—	—	—	—
CL4	11.97V	5.09V	3.33V	90.35%	~1	1164

20W	12.03V	5.09V	3.33V	69.13%	0,45	0
40W	12.03V	5.08V	3.33V	80.75%	0,60	0
60W	12.03V	5.08V	3.32V	85.02%	0,71	0
80W	12.03V	5.08V	3.32V	86.98%	0,79	0

Тесты пульсаций:

Нагрузка	12V	5V	3.3V
10%	16.80 mV	5.00 mV	5.60 mV
20%	20.80 mV	5.40 mV	5.60 mV
30%	24.80 mV	6.00 mV	7.20 mV
40%	29.60 mV	6.40 mV	7.40 mV
50%	32.80 mV	7.00 mV	7.60 mV
60%	35.20 mV	7.80 mV	9.20 mV
70%	40.20 mV	8.40 mV	10.80 mV
80%	41.60 mV	9.60 mV	12.80 mV
90%	43.20 mV	10.40 mV	15.20 mV
100%	47.20 mV	12.00 mV	19.20 mV
CL1	24.00 mV	10.20 mV	13.40 mV
CL2	—	—	—
CL3	—	—	—
CL4	45.60 mV	13.60 mV	14.00 mV
